Как самостоятельно заменить картридж в смесителях

Подробное описание замены картриджа

Для замены картриджа вам понадобятся некоторые инструменты; нож, маленькая отвертка с плоским лезвием, разводной ключ и 2,5-3,0-миллиметровый шестигранный ключ

Первый шаг состоит в том, чтобы перекрыть воду к крану. Иначе у вас случится небольшой потоп, Снимите декоративную красно-синюю заглушку, которая скрывает винт. Мне понадобилось лезвие, чтобы поддеть заглушку, а затем маленькая отвертка, чтобы удалить ее.

Замена картриджа в смесителе своими руками.

Удаляем кнопку из рукоятки крана.

Под декоративной заглушкой вы увидите винт,соединяющий ручку с корпусом крана.. Используйте шестигранный ключ соответствующего размера, чтобы открутить его.

Теперь можно аккуратно снять ручку смесителя. Отвинтив фиксатор, нужно снять ручку.
Если ручка не снимается, не выдирайте ее, воспользуйтесь раствором уксуса, подождите минут 10 и повторите попытку.
Уксус растворит осадок и ручка снимется

Под ручкой закреплено защитное кольцо. На рисунке его снимают ключом, но его вполне можно открутить руками.

После того, как кольцо снято, понадобится разводной ключ. Откручиваем прижимную гайку разводным ключом.

Отодвигаем гайку.

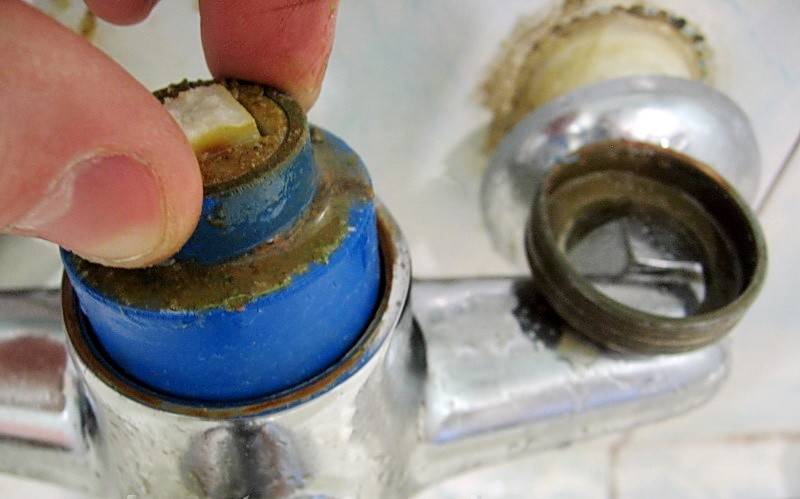

Достаем неисправный картридж из смесителя. После этого смеситель чистим, удаляем накопившиеся солевые отложения и другую накопившуюся грязь.

Теперь у вас есть образец картриджа и вы можете подобрать в магазине подходящий аналог.картриджи. Наиболее популярны картриджи трех размеров (32 , 35 и 40 мм) и двух конфигурациях (плоские или поднятые). Надеюсь, ваш картридж соответствует, иначе вам сложнее будет найти подходящий. Не забудьте и про посадочные места, углублений обычно три, но по расположению и глубине они бывают разные.

Покупаем новый картридж и проделываем все перечисленные операции в обратном порядке.

Два выступа в картридже совмещаем с отверстиями в корпусе смесителя.

(Я показываю тот же самый картридж, поскольку разбирал смеситель для урока. Мой же картридж у меня пока исправен)

Смеситель собрали, подключаем воду и проверяем работу смесителя. Теперь он снова будет как новенький и прослужит вам верой и правдой еще долгое время.

При разборе крана в ванной или кухне, одной из деталей является цилиндр с тремя отверстиями и многочисленными пластиковыми пластинами. Это картридж для смесителя, который необходим для регулировки напора и температуры воды.

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

1. Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
2. После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;
3. Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;

   Так выглядит отверстие под декоративной крышечкой

4. Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).
5. Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется

В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko)

Как снять картридж

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.

Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

Как заменить картридж в смесителе?

Прежде чем приобретать новое изделие, необходимо узнать его характеристики: длину штока, посадочную часть и диаметр. Лучше всего снять старую деталь и взять с собой в магазин.

Инструменты и материалы, которые понадобятся для ремонта устройства:

• шестигранный ключ или плоская отвертка;
• плоскогубцы;
• разводной рожковый или гаечный ключ;
• жидкость WD-40;
• бумажные салфетки или чистая тряпочка.

С работой по замене картриджа в смесителе можно справиться даже не имея специальных знаний и навыков. В первую очередь необходимо перекрыть подачу горячей и холодной воды. Если вентили неисправны, то за помощью придется обратиться к сантехнику. При их работе в бесперебойном режиме, ремонт особых трудностей не доставит.

Последовательность действий при замене картриджа в смесителе.

1. Рычаг смесителя поднимается в самое верхнее положение.
2. Спереди в нижней части устройства расположен колпачок с синей и красной отметкой, который следует снять с помощью отвертки или ножа.
3. Под колпачком находится небольшой винтик, который нужно будет открутить, чтобы снять рычаг. Откручивать винтик полностью не нужно, достаточно только ослабить.
4. После снятия рычага с конструкции можно увидеть хромированный декоративный колпачок, который должен легко отвинчиваться руками. При достаточно длительном использовании смесителя такой возможности может не быть, поэтому необходимо будет воспользоваться разводным ключом номер один. Настроить его следует так, чтобы он не сломал колпачок.
5. После того как декоративный колпачок будет откручен, откроется доступ к гайке, удерживающей картридж. Она отвинчивается с помощью того же ключа и достается картридж.
6. Перед установкой нового устройства необходимо вычистить для него посадочное место. За долгие годы работы в смесителе скапливается грязь, которая будет препятствовать герметичной установке картриджа. Мешать этому могут и твердые частички керамики, которые образовались в результате разрушения керамических дисков.
7. При установке нового устройства необходимо проследить, чтобы выступы на нем совпадали с отверстиями посадочного места конструкции.
8. После этого закручивается гайка, устанавливается декоративный колпачок, джойстик и заглушка.

На этом ремонт картриджа смесителя завершен. Теперь следует проверить конструкцию на отсутствие течей и работоспособность. Для этого открывается подача воды. Если замена картриджа в смесителе была выполнена правильно, то устройство будет работать без всяких проблем. Все работы по ремонту нужно проводить аккуратно, чтобы не повредить декоративное покрытие.

https://youtube.com/watch?v=WtdmHYunkaw

Как заменить картридж в смесителе: пошаговая инструкция ↑

1. С помощью отвертки необходимо снять декоративную заглушку. Если она «прикипела», воспользуйтесь WD-40 или аналогичным средством. Нанесите его на заглушку, а затем повторите попытку. Этот метод актуален для любого этапа работ, где вы столкнетесь с известковыми отложениями!

Теперь вы точно знаете, как заменить картридж в смесителе. Однако если вашу кухню или ванную украшает дорогое дизайнерское изделие или вы не смогли самостоятельно справиться с известковыми отложениями, лучше не рисковать. Пригласите специалиста, который имеет определенные навыки, соответствующий опыт и знания.

Причины поломок

Самые частые причины поломок – жесткая вода и износ комплектующих

• Ошибки при установке – перетянутые гайки, низкое качество уплотнителей, неграмотная регулировка.
• Высокая жесткость воды – кальциевые соли откладываются на любых изгибах и выпуклостях, поэтому довольно быстро образуется известковый слой внутри, который препятствует смещению и поворотам элементов.
• Производственный брак – особенно сложно определяется в картриджных устройствах, так как они не подлежат разборке.
• Износ подвижной части.
• Износ уплотнителей и мембран – они теряют упругость и не обеспечивают достаточную плотность прижима.
• Коррозия подвижных частей механизма.

Устройство картриджа и принцип работы

Картридж для душевой кабины – это съемная часть смесителя, которая регулирует режимы подачи воды. Модуль состоит из прижимных, крутящихся и трущихся элементов. Барабан картриджа находится внутри смесителя, снаружи остается только шток. Барабан имеет круглую форму и изготавливается из пластика. В нижней его части находятся отверстия, в которых располагаются уплотнительные кольца. Этими кольцами барабан плотно прижимается к внутренней части смесителя.

Внутри барабана располагаются керамические диски, плотно закрепленные между собой. Особая технология изготовления дисков позволяет им плотно прижиматься друг к другу и избегать попадания жидкости внутрь. При помощи уплотнительных колец из резины нижний диск прижимается к нижней крышке корпуса, а верхняя служит креплением для штока – пластиковой каретки.

Шток предназначен для вращения переключателя режимов и направления жидкости в нужном направлении. В одном положении картридж фиксируется с помощью специальной пружины и шарика. Чтобы жидкость не вытекала наружу в месте соединения каретки и корпуса надеты два уплотнительных кольца.

Устройство

В зависимости от опционального устройства различают:

• разборные модели. В разборных моделях картридж частично можно отремонтировать. Доступны такие действия, как смазка и прочистка отдельных частей. Этот тип переключателя наиболее практичен, так как можно вскрыть и определить причину поломки, например, попадание инородных частиц внутрь конструкции;
• неразборные модели. Они потому так и называются, что разобрать и починить, даже частично, их невозможно. В случае поломки такие устройства подлежат полной замене. Следует отметить, что ломаются неразборные модели гораздо реже, благодаря своим конструктивным особенностям, но относятся к более высокой ценовой категории.

Принцип работы

В зависимости от принципа работы картриджи классифицируют на:

1. Шаровые, представляющие из себя круглую головку, изготовленную из нержавейки. Картридж представляет собой цельный шарообразный элемент с тремя отверстиями – в два нижних поступает водопроводная вода из двух труб (горячей и холодной), а в центральное или верхнее в зависимости от конструкции, проходит уже смешанный поток жидкости.

На шток устанавливается рукоятка смесителя. При вращении рукоятки нижние отверстия смещаются, открывая больший или меньший доступ потокам воды. Внутри шара происходит смешивание двух потоков, которые выходят через третий.

Герметичность обеспечивается, благодаря надетым на пазы резиновым уплотнителям. Протекший кран – с наибольшей вероятностью следствие разгерметизации.

1. Керамические картриджи представляют собой это цилиндрическое сборное устройство, работа которого основана на двух рабочих дисках. Металлокерамические пластинки плотно прилегают друг к другу. Нижняя остается неподвижной, а верхняя вращается, управляемая штоком. Существуют образцы с тремя дисками, но в этом случае третья используется в качестве вспомогательной.

Повороты рукоятки приводят в движение шток и диски. Они смещаются относительно друг друга, открывая доступ холодному и горячему потокам воды. Рукоятку можно наклонять, увеличивая или уменьшая напор жидкости.

Производят керамические картриджи методом ультразвукового шлифования, чтобы детали идеально подходили друг к другу. В керамических переключателях отсутствует резиновый уплотнитель, подвергающийся постоянному трению, а потому срок службы устройства значительно увеличен.

1. Термостатические картриджи предназначены для поддержания воды заданной температуры. Вода не может превысить температуру 38 градусов, что предотвращает ожоги.

Основной деталью такого картриджа является термостат, которые преобразует тепловые потоки в механические движения. Кроме этого переключатель состоит из корпуса, штока с пружинным механизмом и втулкой, содержащей круглые отверстия.

Расширяющийся материал разнится по составу и подбирается для каждого устройства индивидуально. При нагревании этот материал расширяется и давит на диафрагму. Через заглушку передается движение в продольном корпусе на подвижную часть капсулы.

При включении горячей воды движение доходит до заслонки и приводит ее в действие. Она регулирует температуру воды. Как только температуры смешанного потока превысит заданную, фиксирующая пружина возвращает шток на место.

Замена картриджа в смесителе подробная инструкция для ремонта в фото и видео

Популярность удобных и стильных однорычажных смесителей стабильно растет. Они уверенно вытесняют привычные вентильные конструкции, украшая кухни, ванные комнаты и санузлы. Однако, как и всякое бытовое устройство, они не вечны. Рано или поздно владельцам этой сантехнической новинки понадобится замена картриджа в смесителе, поскольку чаще всего из строя выходит именно этот элемент.

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Возможные причины поломки картриджа

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

• качество поступающей в систему воды, не соответствующее требованиям производителя;
• наличие в воде примесей от окисления металла;
• солевые отложения;
• частые гидроудары;
• нарушение условий эксплуатации смесителя;
• окончание срока эксплуатации;
• низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

Декоративную заглушку аккуратно удаляют с помощью отвертки

Теперь можно аккуратно снять ручку смесителя.

Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.

Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог

• Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
• Восстановить подачу воды и проверить работу устройства.

В картридже имеется два небольших выступа.

Скансервис запчасти для сантехники

• Сантехника и запчасти Gustavsberg
  • Смесители и душевые стойки Gustavsberg
  • Запчасти для смесителей Gustavsberg
  • Запчасти для унитазов Gustavsberg
  • Сиденья и крышки для унитазов Gustavsberg
  • Унитазы и инсталляции Gustavsberg
• Запчасти для сантехники Ido
  • Запчасти для душевых кабин Ido Showerama
  • Запчасти для унитазов Ido
  • Сиденья и крышки для унитазов Ido
• Сантехника и запчасти Ifo
  • Запчасти для душевых кабин Ifo
  • Запчасти для унитазов Ifo
  • Сиденья и крышки для унитазов Ifo
• Сантехника и запчасти Roca
  • Запчасти для смесителей Roca
  • Запчасти для унитазов Roca
  • Сиденья и крышки для унитазов Roca
  • Крепления для сидений и крышек Roca
  • Запчасти для инсталляций Roca
• Запчасти для унитазов Jika
• Запчасти для унитазов Сантек
• Сиденья и запчасти Jacob Delafon
  • Запчасти для смесителей Jacob Delafon
  • Запчасти для унитазов Jacob Delafon
  • Сиденья с крышкой, крепежи сидений для унитазов Jacob Delafon
• Запчасти для унитазов и инсталляции Sanit
• Запчасти для сантехники Laufen
• Запчасти для санитарных насосов Sfa
• Запчасти для смесителей Oras
• Запчасти для сантехники Vitra
  • Детали для смесителей и раковин Vitra
  • Запчасти для унитазов и инсталляций Vitra
  • Сиденья и крышки для унитазов Vitra
• Запчасти для сантехники Villeroy Boch
  • Запчасти для унитазов, инсталляций, ванн, раковин Villeroy Boch
  • Сиденья для унитазов, крепежи сидений Villeroy Boch
• Запчасти для сантехники Keramag
• Запчасти для сантехники Kerasan
• Запчасти для писсуаров
• Запчасти для сантехники Oli
• Садовые краны

Ремонт крана душевой кабины

Ремонт крана душевой кабины своими руками выполняется после полного демонтажа. Чтобы очистить детали устройства, приходится его полностью разобрать.

К наиболее частым поломкам механизма относят износ резиновых прокладок и появление известкового налета на деталях.

Замена прокладок

Для работы потребуется разводной ключ, отвертки, плоскогубцы и новые сантехнические прокладки. Лучше выбрать резиновые — они долговечнее. Алгоритм следующий.

1. Перекрывают подачу воды и сливают воду.
2. Снимают вентили или рычаги, регулирующие подачу. Обычно они легко откручиваются вручную.
3. Отвинчивают удерживающий винт на корпусе.
4. Разбирают кран. Вынимают все элементы, осматривают. Если на деталях есть следы ржавчины или известковый налет, очищают.
5. Вытаскивают старую прокладку. Если она вышла из строя, резина будет неупругой, деформированной, возможно с потертостями. Старую прокладку выбрасывают и ставят новую.

Сборку выполняют в обратном порядке. Закручивают винты плотно, но без избыточного усилия, иначе рычаги будут очень тяжело поворачиваться.

Ремонт и замена картриджа

Картридж – неразборное устройство, в котором происходит смешивание воды. В корпусе установлены керамические диски. При повороте маховика или рычага они смещаются, открывая или закрывая разное число отверстий. Механизм очень прост и надежен, так как керамика в отличие от металла не склонна к коррозии.

Ремонту картридж не подлежит. Если в результате диагностики пришли к выводу, что поломка в устройстве, его нужно заменить новым. Инструкция такова.

Демонтируется смеситель обычным способом.

1. Ножом или отверткой поддевают край заглушки и снимают ее, стараясь не повредить.
2. Выкручивают удерживающий винт, снимают рычаг. Прямо под ним на вертикальном отрезке прибора находится картридж.
3. Корпус вытаскивают и ставят на его место новый.
4. Затем собирают устройство в обратном порядке.

Сборка

В душе чаще всего ставят вертикальные смесители, предназначенные для крепления на стену. Водопроводные трубы при этом вмурованы в стену, а на виду остаются только водорозетки. По нормам расстояние между ними 15 см, но на практике это не так.

Чтобы нивелировать расхождение, используют специальные втулки – эксцентрики. Если от старого смесителя втулки остались, можно их не менять, но проверить, насколько они пригодны к работе. Если нет, используют эксцентрики, идущие в комплекте с новым.

1. В водорозетки вворачивают втулки. На резьбу перед этим наматывают льняную паклю – для уплотнения, а затем наносят слой силикона.
2. Проверяют горизонтальность втулок и дистанцию между ними. Если все в порядке, накручивают на втулки чашечки-отражатели.
3. Входные патрубки смесителя соединяют с водорозетками. Для этого в комплекте изделия есть накидные гайки. Под них ставят уплотнитель. Закручивают гайки, но без большого усилия.
4. Подсоединяют излив и лейку – гибкий шланг и насадку.
5. После оборки обязательно тестируют установку. Сначала пускают воду с малым напором, потом максимальным, потом проверяют переключение.

Настенные смесители

Вот наиболее типичные проблемы этих изделий.

Неисправность	Причина	Устранение
В конструкции с раздельными кранами не перекрывается вода	Изношена прокладка на кранбуксе	Замена прокладки
Кран прокручивается	Сорвана резьба на кранбуксе	Замена кранбуксы
Слабый поток воды из излива	Забит аэратор	Разборка и прочистка аэратора на изливе
Не срабатывает кнопочный переключатель на душ	Разрушен резиновый клапан	Замена клапана, как вариант – замена переключателя целиком
Кнопочный переключатель самопроизвольно переключается на излив при слабом напоре	Избыточно тугая возвратная пружина	Пружина укорачивается на 1 – 2 витка
Рычажный переключатель на душ заклинивается в промежуточном положении	Износ направляющих в корпусе смесителя	Замена смесителя целиком

Кнопочный переключатель. При неисправности его проще всего заменить полностью.

Ремонт картриджа смесителя

Косметический ремонт картриджа смесителя можно произвести своими руками. Но, сразу отметим, что это касается только поломок, связанных с засорением рабочих поверхностей или износом упорных колец. Если истерлись пластины или шарики, появились трещины и т. д., то устройство подлежит замене. Ни профессионально, ни самостоятельно отремонтировать его не выйдет.

Конструкция разборного картриджа

Что можно сделать при косметическом ремонте однорычажного смесителя:

1. Смазать пластины. Смазка керамических пластин в картридже необходима для уменьшения силы трения и продления их долговечности. Для этого могут использоваться различные масляные растворы или специальные герметики;
2. Регулировка термостатического картриджа. Иногда случается, что устройство при частом использовании «сбрасывает» настройки. Для устранения этой проблемы нет необходимости обращаться к специалистам;

Регулировка термостатического картриджа

Чаще всего используется кухонный смеситель, в результате чего его картридж быстрее засоряется различными частицами, которые присутствуют в воде. Почистить рабочие части запора может при помощи небольшой щетки, уксуса или горячей воды (если это не запрещено в инструкции пользователя).

Видео: разборка картриджа однорычажного смесителя https://www.youtube.com/watch?v=5PkkfSig46I

Основные неисправности

Если кран протекает в выключенном состоянии – то это верный признак поломки картриджа. Последствия неисправности могут быть любые, от затопления соседей до космического счета за коммунальные услуги.

Если кран капает, у него течет из излива в закрытом положении или подтекает вода из носика при переключении режима «Дождь» (в душе) – то нужно разобрать смеситель и заменить картридж. Основная причина пропуска воды может заключаться в том, что запорный механизм износился или сам картридж треснул.

Капает из аэратора из-за неисправности смесителя (фото носит иллюстративный характер)

Аналогично, если флажковый или двухвентильный кран гудит, скрипит или туго поворачивается. Здесь также может быть несколько причин:

1. Картридж подобран не по размеру. Диаметр излива крана немного меньше выхода картриджа или шток длиннее нужного. В результате рычаг не может нормально вращаться по своей оси;
2. Если кран сильно шумит – то это сказывается резкий перепад давления в системе. Чаще всего для устранения такой неисправности достаточно заменить уплотнительную прокладку в кран-буксе. Полезно будет каждые несколько месяцев проверять состояние уплотнителя.
