Какой шланг нужен для подключения газовой плиты

Тонкости эксплуатации

В процессе эксплуатации гибких газовых шлангов, как и всего газового оборудования, следует строго соблюдать правила техники безопасности. Газ является объектом повышенной опасности и требует безоговорочного исполнения ряда важных условий.

Помещение, где установлено газовое оборудование, должно быть оснащено вентиляционным отверстием, а форточка или окно должны свободно открываться. Данное требование обусловлено необходимостью притока кислорода, поддерживающего горение.
Сразу после установки или замены гибкого шланга необходимо проветрить кухню, убедиться в том, что регуляторы конфорок и духового шкафа находятся в выключенном положении, промазать все соединения раствором хозяйственного мыла и лишь после этого открыть кран подачи газа, расположенный на магистральной трубе.
В случае появления мыльных пузырей в месте резьбовых соединений следует немедленно перекрыть газовый кран и принять меры по повторной герметизации стыков. Если же пузыри не появились, то можно приступать к пробному запуску печи, не удаляя мыльный раствор со стыков. Это необходимо для того, чтобы проследить, как будут вести себя соединения под давлением.
Зажигать конфорки следует специальной пьезозажигалкой для газа либо спичками. Использование бензиновых моделей, а также не приспособленных для этого газовых зажигалок курильщиков – запрещено.
Перед розжигом духовки рекомендуется открыть дверцу шкафа и проветрить его в течение нескольких минут. Затем нужно скрутить бумажный жгутик, зажечь его от пламени спички и поджечь горелку.
После того как все конфорки и духовой шкаф будут включены, необходимо ещё раз проверить резьбовые соединения гибкого шланга на присутствие пузырей, при их отсутствии – удалить мыльный раствор с помощью влажной тряпки.
Горение голубого топлива должно протекать равномерно, без отрывистости и всполохов огня, которые могут повлечь за собой выделение угарного газа и деформацию конфорок

Пламя должно иметь голубовато-фиолетовый оттенок без красно-жёлтых проблесков, а высота его должна составлять не больше 2,5 см.
В процессе приготовления пищи важно следить за тем, чтобы пламя едва касалось дна кастрюли и не выходило за её пределы. Иначе при соприкосновении газа с холодной поверхностью дна происходит эффект «химического недожога», ведущий к риску образования СО2. В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе

Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.

В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе. Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.

О том, как установить шланги для газовой плиты, смотрите в следующем видео.

Монтаж

После того, как потребитель определиться с тем, какой газовый шланг подойдет для котла отопления, ему придется задуматься об установке. Данная процедура не отличается сложностью, но проводить ее нужно, осознавая необходимость в точном соблюдении алгоритма. Чтобы объединить котел с магистралью посредством гибкого шланга, необходимо подготовить разводной ключ, мыльный раствор, отвертку, кисть и уплотнитель.

Потом потребителю нужно соблюдать следующий порядок действий:

1. Прекратить подачу газа.
2. Установить и выровнять котел возле отпуска.
3. Помещают уплотнитель на штуцер.
4. Его фиксация на отпуске. При несовпадении параметров используют переходник.
5. Присоединение шланга к котлу.
6. Проведение теста на герметичность с помощью мыльного раствора.

Если возникнет утечка, нужно проверить состояние вентиля и намотки.

Правила подключения плиты в частном доме

Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.

Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.

При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.

Устройство рукавов для газа

Рекомендации по выбору

Как отмечалось выше, для подключения плиты лучше вызвать специалиста-газовщика, а если работы проводит специализированная газовая служба, то у них в наличии есть свои надежные гибкие подводки (обычно резиновые армированные рукава), за качество которых они отвечают.

Даже если старая подводка пришла в негодность, в любое время можно вызвать газовщика для ее замены. Если хозяин все же решил самостоятельно приобрести газовый шланг, ему полезно соблюдать следующие рекомендации:

Перед приобретением новомодной сильфонной подводки стоит очень хорошо подумать. Жесткий рукав не позволит делать малые радиусы изгиба — это надо учитывать тем, у кого плита расположена непосредственно под магистральной трубой с отсечным краном. Также придется принимать меры по изоляции сильфона от блуждающих токов, избегать частых перемещений газовой плиты, которые могут привести к излому гибкой подводки. К тому же за гофрированной поверхностью довольно сложно ухаживать.
Сильфонная подводка рассчитана на стационарное положение плиты длительное время без каких-либо перемещений. Ее не следует подключать к сменным газовым баллонам из-за высокой вероятности излома оболочки.

Рис. 7 Схема подключения газовой плиты

Не стоит использовать для подключения газовых приборов резиновые шланги в металлической оплетке. При повреждении внутренней резиновой трубки не удастся визуально отследить дефект.
Перед приобретением шланга следует ознакомиться с выходными патрубками газопроводной трубы и плиты. Обычно все они имеют стандартный размер под выпускаемые рукава, на плиту чаще накручивается американка, а к газовой трубе подсоединяется штуцер с наружной резьбой.
Длину рукава для газовой плиты подбирают таким образом, чтобы гибкая подводка газа свободно провисала, немного не доходя до пола.
Стандартные размеры подсоединительных гаек рукавов — 1/2 дюйма, но встречаются резьбы и на 3/4 или 3/8 дюйма.
Внутренний диаметр любого шланга не должен быть меньше 10 мм, его можно измерить или определить визуально.
При покупке товаров китайского производства и от некоторых российских фирм стоит быть особенно внимательным к качеству их изготовления. Чтобы не совершить ошибку, полезно ознакомиться с отзывами из интернета на продукцию этих производителей.
В некоторых плитах имеется прямой выход в стену или два отвода. В первом случае дополнительно приобретают угловой переходник, а во втором заглушку, которую ставят на свободный патрубок.
Хотя на рынке появилось много шлангов китайского производства из поливинилхлорида и гофрированной нержавейки, по надежности традиционные резиновые шланги с кордом ни в чем им не уступают. Качественно выполненная недорогая резиновая подводка с армированием способна прослужить до 20 лет и незаменима в ситуациях, когда газопотребляющий прибор постоянно перемещают (газовая горелка).

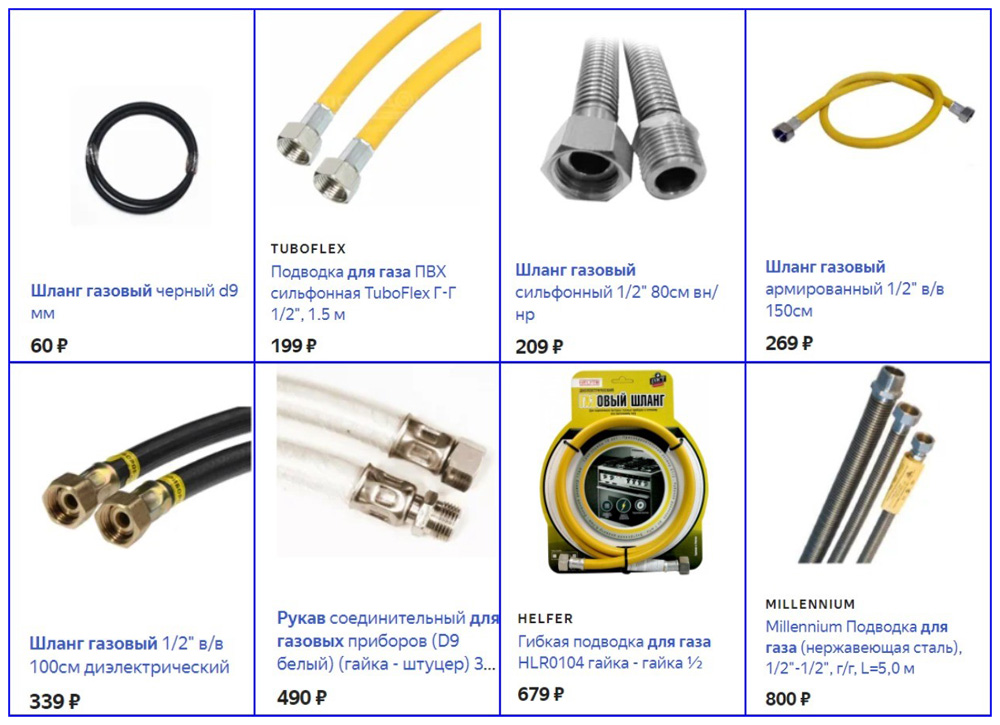

Рис. 8 Стоимость газовых шлангов

Приобрести качественную и долговечно гибкую подводку не представляет каких-либо сложностей, всегда можно остановить свой выбор на надежных и проверенных временем резиновых рукавах с матерчатым кордом отечественного производства. При желании купить новомодный дешевый китайский товар, высока вероятность столкнуться его невысоким качеством, что может привести к утечкам и возникновению аварийных ситуаций.

Рекомендации по монтажу

Специалисты советуют придерживаться нескольких правил при креплении газовых шлангов:

• для избегания перегибов, натяжений или скручиваний, чтобы подсоединить шланг к плите без нарушения его целостности, следует выбирать радиус изгиба детали равный трём диаметрам используемого шланга;
• длина детали подбирается с учётом требуемого расстояния, чтобы была возможность передвигать оборудование при необходимости, и типа изделия, какой был выбран, с некоторым запасом шланга для газовой плиты, чтобы в конструкции не создавалось лишнее напряжение;
• место должно быть доступным для осмотра деталей;
• не должно быть посторонних подключений на приборе;
• изделие нельзя окрашивать, чтобы предотвратить растрескивание поверхности;
• соединения выполняются с использованием металлических наконечников;
• детали следует защитить от конденсата, вызывающего окисление.

Типы газовых шлангов для плиты

Есть несколько наиболее распространенных видов шлангов, свойства и особенности которых будет полезно знать, выбирая их для своей плиты.

Виды газовых шлангов

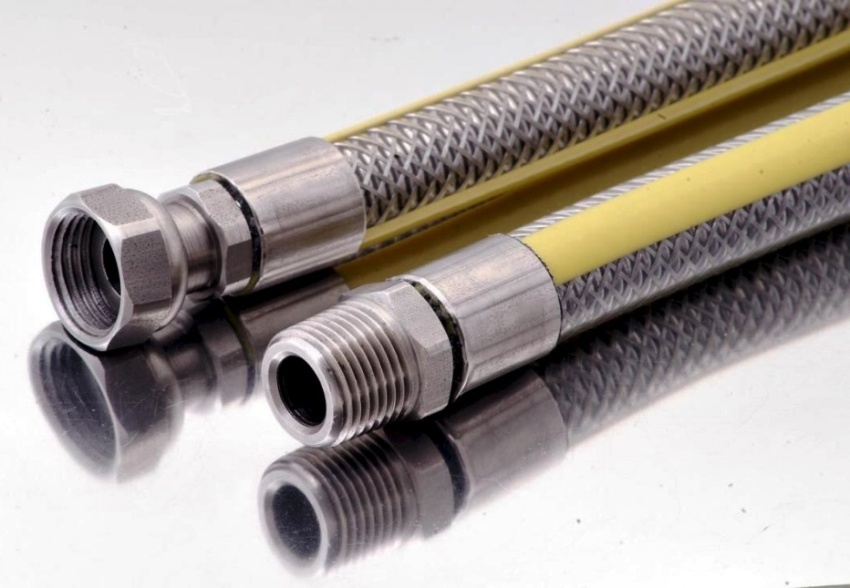

Гофрированный сильфонный шланг, в состав которого входит нержавеющая или углеродистая сталь, является одним из хороших вариантов для замены старого шланга. Изготовляют подобные шланги при помощи передовых технологий и высококачественных материалов. Также используется латунный сплав для соединительных элементов, а герметичность обеспечивается с помощью специальных прокладок.

Гофрированные шланги устойчивы к высокому давлению, при этом они не деформируются и не меняют форму. На функциональность и прочность таких шлангов никак не отражаются перекручивания, сильные изгибания и растягивания в длину (например, если длины шланга немного не хватает). Многие специалисты рекомендуют устанавливать именно сильфонные шланги, как наиболее проверенные и надежные.

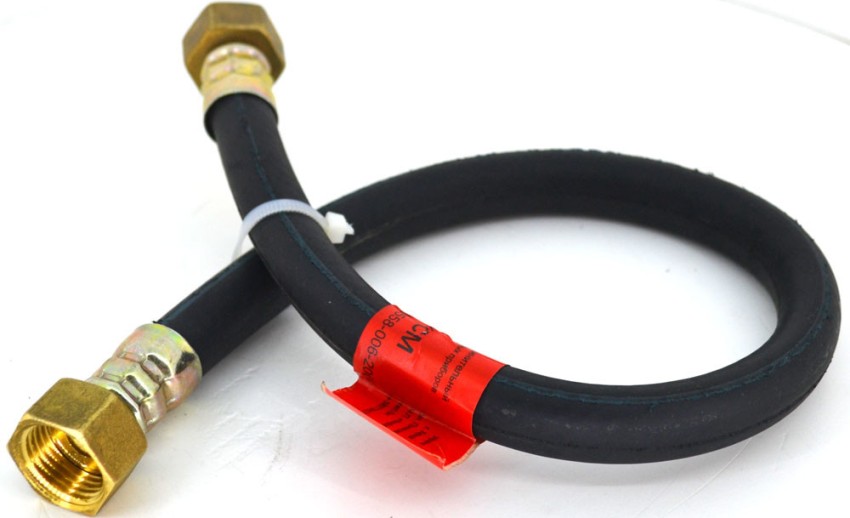

Резиновые шланги являются более доступным в плане финансов вариантом, при этом ненадежными их тоже нельзя назвать. Для их укрепления используется гибкая стальная оплетка, существенно увеличивая прочность шлангов. Подключая газовую систему к газовым бытовым приборам, устанавливают, в большинстве случаев, именно резиновые шланги. Их не спутать с водопроводными шлангами, так как на их поверхности есть опознавательная желтая линия.

Шланги с использованием тканого и резинового материала применяются куда реже, чем гофрированные или резиновые. Благодаря армирующей плетеной сетке они являются очень прочными и устойчивыми к деформации.

Советы по монтажу

Перед установкой шланга в обязательном порядке осматривается не только весь шланг для проверки целостности, но и соединительные элементы, и уплотняющие прокладки. Если плита, помимо газа, работает еще и на электричестве, то нужно сделать заземление плиты.

Следующая задача – фиксирование плиты на месте, так, чтобы во время работ она была неподвижна.

И самый важный этап – подключение газа. Нужно перекрыть запорно-регулирующее устройство (вентиль). Потом демонтировать поврежденный шланг и на его место установить недавно приобретенный. После установки – обязательная проверка герметичности соединения! На всякий случай, лучше подтянуть гайки и крепления посильнее; главное только – не переборщить с силой.

Если неукоснительно соблюдать технику безопасности при работе с газовым оборудованием, то проводить замену газового шланга – не сложно. Однако в случае проблем посерьезнее, лучше вызывать специалистов, чем рисковать здоровьем.

Правила безопасности и советы

Придерживаться нужно не только пошаговой инструкции, но и требований по безопасному подключению, в которые входят следующие рекомендации:

• Соединения и гибкий шланг делают доступными на случай внезапной утечки газа.
• Максимально допустимую длину в 1,5 м превышать нельзя ни на сантиметр.
• Не допускается скручивание, перегибание, придавливание, контакт с твердыми поверхностями.
• Пользоваться в штатном режиме разрешено только после освидетельствования инспектора газовой службы.
• Перед началом работ подачу газа прекращают и проверяют, чтобы кран был герметичен в перекрытом положении.
• В процессе монтажа пользуются только специальным оборудованием, крепежом, инструментом, уплотнениями.
• Запрещается использование несертифицированных комплектующих и уплотнительных материалов.
• Патрубки после разгерметизации затыкают влажной тканью и освобождают непосредственно перед подключением.
• Для полудюймовых патрубков в качестве пробки используют обычную крышку от пластиковой бутылки ПЭТ.

После сборки каждое из соединений промазывается водным раствором мыла, чтобы выявить утечку. Пузыри указывают, что соединение необходимо раскрутить, снять уплотнитель, наложить новый и заново скрутить. После этого процедуру проверки повторяют. По окнчаню мероприятий кран перекрывают, и вызывают мастера из Горгаза, который должен произвести осмотр и внести соответствующую отметку в журнал. Даже если инспекции придется ожидать несколько дней, не пользуйтесь печью, так как это небезопасно, если даже все сделано правильно. Только специалист выявит брак плиты, если производитель его допустил.

Подключение газового шланга к плите

После покупки подходящего варианта изделия, с нетерпением переходим к мероприятиям по подсоединению шланга к новенькой плите. Находим сзади плиты штуцер как правило, с наружной резьбой. Это и есть вход для подачи газа. Изготовители плит комплектуют свои изделия в зависимости от модели прямым или угловым приемником.

Если вам достался прибор с прямым входом, советуем приобрести латунный угол с внутренними резьбами и ограничительной стенкой в которую вкладывается паранитовая прокладка. При монтаже избегайте резких перегибов шланга.

Импортные плиты порой поступают в продажу с резьбой на выходе 3/8 или 3/4 дюйма. Трагедии не будет, если вы заблаговременно, дополнительно приобретете обычный переходник “футорку” на соразмерные резьбы вашего газового шланга. В жилых домах газовый стояк проложен обычно в одном из углов кухонного помещения. В ваше пользование от нее есть отвод, на нем обязательно должен быть установлен газовый кран. На него мы и будем навинчивать или ввинчивать наш газовый шланг в зависимости от того, какой резьбой оборудована задвижка.

В стандартной комплектации газовый шланг идет вместе с двумя паронитовыми прокладками. Не забывайте использовать их во время соединения, так вам будет легче добиться отсутствия утечек. Советуют так же, использовать купленную отдельно прокладку с мелкой сеточкой, мастера утверждают, что она поможет избавиться от разного рода загрязнений. Но эту процедуру, мы оставляем на ваше усмотрение, так как обычно газ поступает без механических включений.

Газовый шланг прикручивается гаечным ключом, но не пепеусердствуйте и не выдавливайте паронит. После выполненных работ, остается провести обязательною проверку возможной утечки газа. Достаточно нанести на соединения мыльную пену, отсутствие воздушных пузыриков говорит о том,что работы сделаны качественно и плитой можно пользоваться. Приятного аппетита!

Соблюдение основ безопасности

• Основное требование службы газового хозяйства — доступ к подводке, таким образом гибкий шланг для газовой плиты должен быть в пределах досягаемости;
• Не допускается наличие стороннего подсоединения приборов к газовой плите;
• Газовый шланг необходимо содержать в чистоте, не допускается приукрашивание, нельзя покрывать его краской, и производить другие “улучшения” внешнего вида;
• Подводка должна иметь естественное провисание. Натяжение чревато обрывом шланга, или утечкой газа в местах присоединения к штуцерам;
• Если вы планируете двигать плиту перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно, до начала передвижения перекрывайте шаровой вентиль;
• Не допускайте сильных изгибов и перекручивания;
• Необходимо обеспечить защиту металлической оплетки от конденсата;
• Не подвергайте соединение сварке или пайке, используйте только резьбовой метод стыковки;
• Своевременно производите замену старого на новый газовый шланг, в соответствии со сроком эксплуатации установленным производителем.

Очень надеемся, что наш обзор помог определиться и понять, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не “заблудитесь” в магазине, так как узнали видовые особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение так же не займет много времени при наличии необходимых инструментов.

Однако обратите внимание на то ,что ряд производителей не допускает к подобным работам владельца техники. Одним из требований, все чаще становится условие подключение приборов специалистами уполномоченной газовой службы. В противном случае, есть риск потерять гарантию

В противном случае, есть риск потерять гарантию

Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

В противном случае, есть риск потерять гарантию. Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

Предлагаем вам занимательный видео обзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать в домашнем обиходе:

Если вы уже давно подумываете сменить устаревшую плиту, но хотите избежать хлопот со спичками, то отличным вариантом станет приобретение газовой плиты с электроподжигом. Именно эта полезная функция позволит вам навсегда забыть о покупке спичек.

Схема газовой плиты с электроподжигом.

Рассмотрим преимущества такой техники, а также как происходит процесс подключения газовой плиты с электроподжигом.

Преимущества и недостатки сильфонов

В продаже представлен широкий ряд подводок для газовых плит из эластичных полимеров и резины. В сравнении с ними гибкая подводка сильфона обладает следующими особенностями:

Гофрированный металлический рукав проблематично повредить острыми предметами, в этом отношении он превосходит аналогичные шланги из полимеров и резины.
Металлический рукав хорошо проводит электроток

Поэтому при монтаже во избежание проблем с утечками электроэнергии в плите и защиты от блуждающих токов его подсоединяют через диэлектрическую переходную муфту.
Сильфон в сравнении с полимерами является более жестким и твердым, поэтому радиус его изгиба получается чуть больше.
Также при движении плиты с сильфонной подводкой надо соблюдать осторожность — оболочка может треснуть при резком натяжении или перегибе.
Но жесткость сильфонного рукава имеет и определенные преимущества. К примеру, его можно расположить в любом удобном для пользователя пространственном положении.
Из-за ребристой поверхности за гофротрубой довольно сложно ухаживать

Процедура ее очистки значительно упрощается, если сильфон оснащен наружной полимерной оболочкой.
Стоимость сильфонных шлангов из нержавейки выше, чем у резиновых или поливинилхлоридных аналогов.
Гофротруба из нержавейки в отличие от резины и полимеров не подвержена физическому старению, изменению структуры материала, растрескиванию.
Стоит отметить, что многие пользователи жалуются на то, что сильфонная подводка в их водопроводных и отопительных сетях функционируют относительно короткий срок (максимум 2 — 3 года). Связано это с тем, что гофрированный металлический рукав имеет высокую жесткость и не слишком подходит для работы с постоянными напряжениями в виде гидроударов из-за перепадов давления в сетях с жидкой средой. Поэтому, если газовую плиту не двигать каждый день и учесть низкий напор среды в сети, подключенный к магистрали гофрированный шланг из нержавейки можно эксплуатировать минимум 10 лет.

Основные виды газовых шлангов: их преимущества и недостатки

Современные производители предлагают большой выбор гибких шлангов для газа, которые отличаются материалом и качеством изготовления, что и влияет на окончательную стоимость готового изделия. Экономить на покупке не следует, поскольку только правильно выбранный шланг позволит избежать такой проблемы, как утечка газа, которая может привести к серьезным последствиям. В настоящее время, помимо сильфонных шлангов, производители предлагают и другие виды изделий:

кислородные;

К преимуществам сильфонных образцов относят продолжительный срок эксплуатации, достигающий 25-30 лет

• резинотканевые;
• армированные резиновые из ПВХ;
• резиновые, усиленные металлической оплеткой.

Кислородные шланги считаются устаревшим вариантом. В бытовых условиях используются редко ввиду короткого срока эксплуатации и не очень привлекательного внешнего вида. Чаще всего кислородный шланг для газовых баллонов устанавливается в том случае, если требуется разместить резервуар максимально далеко от газовой плиты. Однако основная область их применения – транспортировка газовых смесей, таких как бутан, пропан и ацетилен.

Из основных преимуществ, которыми отличается изделие, выделяют способность выдерживать высокое давление до 20 атм., простоту монтажа и низкую цену. Благодаря тому, что шланг резиновый, он не проводит электрический ток, что снижает вероятность появления искры.

Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя

Резинотканевый гибкий рукав – самый дешевый тип шланга для газа, который отличается крайне небольшим сроком эксплуатации – до 5-7 лет. Однако большинство специалистов склоняются к тому, что лучше его менять каждые 3-4 года. К другим недостаткам относят низкий уровень жесткости и небольшой диапазон температур, при котором допустимо использовать изделие – от -10 до +50 °С. Благодаря своей структуре шланг хорошо гнется и характеризуется высоким уровнем электроизоляции.

Немного лучшее качество имеет резиновый шланг с металлической оплеткой, который отличается оптимальным соотношением цены и качества. Изделие состоит из особой вулканизированной резины и полимерных материалов, которые сверху оплетаются нитями из стали. Главный минус – способность электризоваться, что может привести к выходу из строя газового оборудования или (что еще хуже) – к пожару. Чтобы этого избежать, используется диэлектрическая втулка. Основные преимущества резинотканевой гибкой газовой подводки:

• низкая цена;
• легкая установка;
• возможность использовать при температуре от -35 до +50 °С;
• большой выбор.

Резинотканевые шланги вляются самым бюджетным вариантом гибкой подводки

Армированный рукав ПВХ занимает высокую позицию на рынке ввиду того, что отличается продолжительным эксплуатационным сроком (до 12-15 лет) и рассчитан на большие нагрузки – до 0,63 Мпа. Максимальная длина газового шланга составляет 5 м, в то время как самый короткий вариант – всего 0,4 м. Благодаря тому, что для производства используется поливинилхлорид, шланг не пропускает электрический ток, хорошо гнется и характеризуется высоким качеством.
