Как правильно установить розетки в ванной

Как выбрать розетку

Устройства, предназначенные для монтажа в комнатах с высокой влажностью, мало чем отличаются от простых.

При выборе устройства обращают внимание на такие параметры:

Класс влагозащиты. Этот параметр определяют, расшифровывая маркировку, нанесенную на корпус или упаковку. Она состоит из символьного обозначения IP и цифрового кода. При выборе электроточки для ванной учитывают обе цифры. Первая отражает степень защищенности от пыли и грязи, вторая — от воды. Обе цифры должны иметь значения более 4. Лучшим вариантом являются розетки со степенью защиты IP65 (+).
Герметичность корпуса. Устройства, маркированные цифрами 6-8, способны выдерживать попадание струй

Важной деталью является крышка. Она снабжена встроенной пружиной, препятствующей случайному открыванию

Чтобы ввести штепсель, нужно аккуратно поднять крышку.
Наличие дефектов. Устройство осматривают, выявляя трещины или сколы. Клеммы не должны быть смещенными
Обращают внимание на плотность прилегания крышки. Она не должна самопроизвольно открываться.
Качество сборки
При покупке влагозащищенной розетки не стоит экономить, выбирая товары неизвестных брендов. Длительным сроком службы отличаются изделия марок BERKER, Makel, GIRA.

Качественная розетка стандарта IP-54.

Какие требования безопасности предъявляют ПУЭ и строительные нормативы к установке розеток и выключателей

Правила устройства электроустановок являются основным документом, регулирующим вопросы безопасного монтажа.

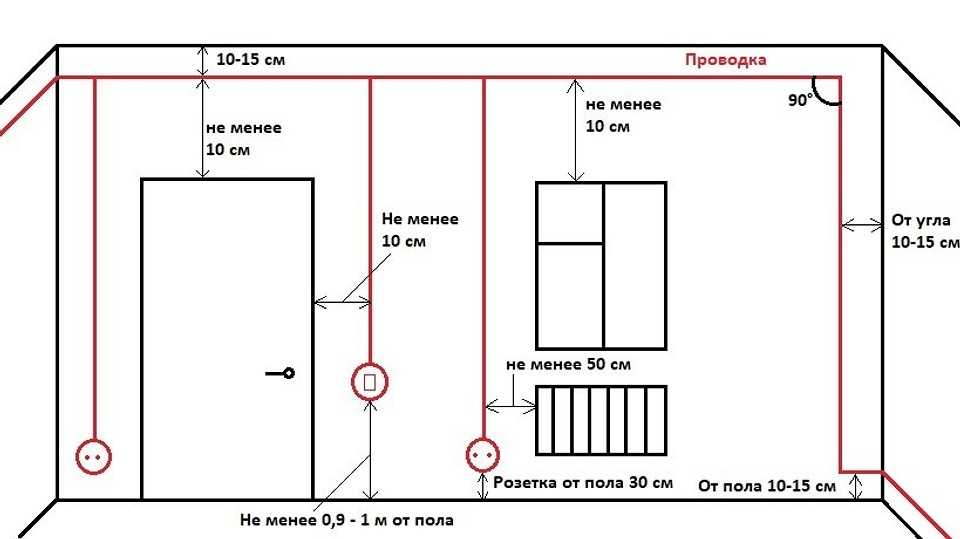

ПУЭ о расположении розеток

Самый главный документ электрика своим пунктом 6.6.30 определяет технические нормативы по высоте установки розеток от пола в комнатах с разным назначением.

К производственным зданиям и помещениям, где находятся дети, применены строгие требования, однозначно запрещающие монтаж розеточных групп ниже установленного граничного уровня (0,8 и 1,8 м).

Внутри жилых помещений этот вопрос принципиально отдан на усмотрение хозяев комнат: где удобно, там и ставьте (но не выше одного метра). Можете даже располагать их на плинтусах, если считаете, что вам так удобнее.

Главное при этом — обеспечение безопасности человека от поражения электрическим током. А она достигается надежным монтажом и комплексным использованием защитных автоматических устройств.

Необходимость их применения в разных комнатах я поясняю чуть ниже с конкретными рекомендациями для каждого типа помещений.

ПУЭ о расположении выключателей

Пункт 6.6.31 ограничивает только нижний уровень размещения высоты выключателя от пола не менее 80 см, а в помещениях с детьми — от 1,8 метра.

Верхнего предела здесь не установлено, можно выполнять монтаж даже прямо под потолком. При этом монтировать их рекомендовано со стороны ручки, что наиболее удобно при открытии дверной створки.

Эти же требования подтверждает следующий нормативный документ: СП 31-110-2003 или более подробно — «Свод правил по проектированию и строительству».

Возьмите и сравните эти нормативы с Правилами устройства электроустановок — вы не увидите разницы.

Я специально привел выдержками цитаты из ПУЭ и СП-31-110 для того, чтобы показать, что эти документы никак не противоречат тем техническим приемам, которые «знатоки электрики» выдают за нечто новое, что используется только внутри стран Евросоюза.

Ведь они делают акцент на размещении розеток над полом порядка 30 сантиметров, что трактуют как современную тенденцию и «евростандарт».

А это все давно не только узаконено нашими документами, но расширяет обозначенные границы монтажа практически от пола до 1,8 метра с учетом местных условий.

Мой вывод: выражение «евростандарт» не несет в себе технического смысла, а «советский стандарт» специально надумано как дополнительный маркетинговый ход с усиливающим психологическим воздействием.

Вы же можете мне возразить, но стройте свое опровержение не на эмоциях, а на научных аргументах. Их придется хорошо поискать в технической документации. Статьи сайтов, написанные любителями и заказными копирайтерами, я даже не стану рассматривать и опровергать.

Общие рекомендации

Не всегда человек, решивший делать проводку в ванной своими руками, изучает перед этим существующие ПЭУ и СНиП.

Несмотря на это, для качественного выполнения работ надо придерживаться следующих рекомендаций:

• бытовые приборы, имеющие длинный шнур, не должны доставать до зоны № 0 и 1 — если случайно фен упадет в ванну, то это приведет к опасным последствиям;
• в ванной вряд ли будут устанавливать выключатели со степенью защиты 7, имеющие герметичные клавиши, поэтому лучше их выносить за пределы комнаты;
• не рекомендуется одновременно прикасаться к включенным электроприборам и объектам, имеющим связь с землей;
• розетки устанавливают только в зоне № 2 и 3;
• если есть возможность, то лучше в ванной размещать приборы, работающие от 12 В, а блок питания на 220 В выносить за ее пределы.

Как выбрать розетку для санузла

Некоторые устройства для ванных комнат, кухонь и совмещенных санузлов не отличить от обычных – внешне они выглядят абсолютно одинаково. Другие имеют чуть измененный дизайн. Однако главная разница заключается в защите, которую можно определить при помощи маркировки – буквенного обозначения IP и двух цифр.

Для ванной комнаты актуальны оба цифровых значения. Первый указывает на степень защиты от твердых частичек и пыли, второй – от влаги. Специалисты рекомендуют устройства с маркировкой по обоим параметрам не менее 4, но лучше 5 или 6.

Таблица, с помощью которой можно подобрать розетку по подходящим параметрам. Примеры удачного выбора – устройства с маркировкой IP55 или IP65

Корпус розетки, в маркировке которой встречаются цифры 6-8, герметичен и защищен даже от прямых струй воды, однако многие приборы дополнительно оснащены крышками. Встроенная пружина предупреждает случайное открывание.

Чтобы воспользоваться розеткой, необходимо аккуратно, с некоторым усилием поднять крышку вверх так, чтобы контакты вилки можно было свободно вставить в отверстия.

В процессе выбора и покупки, а также после установки устройства лучше лишний раз убедиться в его целостности: на корпусе не должно быть трещин, а крышка должна плотно примыкать и с усилием открываться

Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получает продукция компаний Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.

Правила электробезопасности

Из-за регулярно намокающих стен и пола, влажного воздуха в комнате создается среда, проводящая электроток. Потому разводку питающей сети и расположение розеток в ванной нужно проектировать, следуя правилам и нормам электробезопасности:

1. Для приборов значительной мощности (сушилки, стиральной машинки, водонагревателя) необходимо проводить обособленную линию и ставить для нее отдельный автомат. Точки питания маломощных приборов (фена, электробритвы) можно подключать к общей сети.
2. Устройство заземления. Важнейший фактор в обеспечении безопасности. Заземление подводится на входной щиток, в котором расположены автоматические выключатели и далее разводится по всем розеткам.
3. Установка УЗО. Устройством контролируется работа проводки, относящейся к ванной. При утечке тока прибор прерывает подачу электроэнергии в помещение. Для ванной ставится УЗО с током утечки (срабатывания) — 10 мА.
4. Отсутствие соединений и клемм. Скрутки запрещены даже под облицовкой стен и напольным покрытием. Распаячная коробка устраивается снаружи.
5. Обустройство системы уравнивания потенциалов. Она необходима независимо от наличия розеток в ванной. Все металлические предметы в помещении заземляются (канализационная труба, трубопровод, стальная или чугунная ванна, душевая кабинка и т.д.).

Требования к проводке в ванной комнате

Требования изложены в нормативных документах: ГОСТ, ПУЭ, СНиП. Чтобы выполнить монтаж своими руками, достаточно знать основные правила. В ванной комнате есть зоны электробезопасности, которые нумеруются цифрами 0-3.

Деление на зоны следующее:

• 0 — все емкости, контактирующие с водой: чаша ванны, душевой поддон, раковина и т.п.;
• 1 — стены, прилегающие к сантехническим приборам;
• 2 — пространство на расстоянии 0,6 м от оборудования;
• 3 — условно безопасная территория, которая находится дальше 60 см.

Степень защиты электрооборудования по международному стандарту обозначается буквами IP и 2 цифрами. Первая указывает уровень защиты от проникновения в электроустановку твердых частиц, пыли, вторая — влаги. Опасность прибора уменьшается с увеличением числа. Для ванной важнее вторая цифра, указывающая на возможность попадания влаги внутрь оборудования.

Зоны безопасности и степень защиты электрооборудования взаимозависимы. Нормы указывают, какие приборы и где можно размещать (первая цифра может быть любой):

1. Зона 0 — максимальная защита IP*7. Рекомендовано оборудование на 12 В. Понижающий трансформатор размещают за пределами помещения.
2. Зона 1 — разрешаются приборы с защитой IP*5. На этом пространстве можно устанавливать бойлеры, проточные водонагреватели соответствующего класса.
3. Зона 2. Размещают оборудование IP*4, которое мало отличается от 5 класса.
4. Зона 3. Разрешается устанавливать розетки, придерживаясь специальных правил.

Длины шнура питания от переносного прибора не должно хватать, чтобы дотянуться им до ванны, раковины. Фен или другое подключенное к сети устройство, которое упадет в воду, мгновенно поразит током человека.

Розетки допускаются в зонах 2 и 3, класс защиты IP*4 и выше. Здесь можно разместить вытяжные вентиляторы, защита IP*1. Стационарное электрооборудование монтируется с обязательным заземлением и выравниванием потенциалов. Желательно выбирать для установки места, которые исключают одновременное прикосновение к прибору и конструкциям, имеющим связь с землей: трубам, радиаторам, кранам.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Как надежно закрепить розетку

Как я писал выше, я практически не использую штатные распорные лапки розетки, а для надежной установки использую саморезы. При этом я могу дать гарантию 100%, что розетка будет держаться в подрозетнике и в стене, и не будет болтаться и выпадать.

Закручиваем саморезы в отверстия и вырезы фланца розетки, как показано на рисунке ниже.

Пояснение к картинке по местам крепления.

• Это штатные места, используются при монтаже в новые подрозетники. В старых подрозетниках в эти отверстия можно вставить саморезы длиной более 35 мм и вкручивать их в дно подрозетника.
• В эти места идут длины от 10 до 30 мм, в зависимости от прочности штакатурки (или алебастра, на который закреплена коробка)
• Тут становится интереснее (креативнее). Это вариант, если плохо пошли крепления в местах 2.
• Старые лапки можно совсем выкинуть, и в освободившиеся отверстия вогнать длинные (30 – 40 мм) саморезы.
• Самый крайний случай.

В вариантах 4 и 5 монтаж розетки происходит не за фланец, как в предыдущих случаях, а за корпус розетки. Эти способы (4, 5) применяются в случаях, когда отверстие под установку розетки узкое и материал твердый (например, плитка).

Читайте статью про установку розетки на плитку.

Если ни один из вариантов 1 – 5 не подошел, можно засверлить под места 1 или 2 парочку дюбелей на 5 или 6 мм. Я так делаю, когда подрозетник болтается, и нет возможности его закрепить.

Требования к электропроводке и количество розеток

Самые мощные электроприборы, для которых проводится установка силовой розетки в ванной комнате – это бойлер, стиральная машина и фен. Они потребляют порядка 1,5-3 киловатт каждое, в зависимости от модели. Дополнительно здесь могут использоваться такие устройства как плойка, электробритва и подобные, которые не отличаются высокой мощностью, но нуждаются в отдельном подключении.

Если бойлер не подключен к сети напрямую (некоторые из них можно запитать только так), то для него и стиральной машинки в любом случае нужны отдельные розетки – лучше всего, если провода к ним будут проложены к каждой отдельно от вводного щитка (тем более, что распределительные коробки в помещениях с повышенной влажностью ставить нельзя). Также розетка нужна недалеко от умывальника – вряд ли в нее будет включаться сразу несколько устройств, но лучше если она будет двойная.

Как итог – на количество розеток ограничений никакими правилами и нормами не налагается – оно подбирается в зависимости от того, сколько планируется включать приборов.

Сечение проводов, что будут прокладываться в ванной, берется из расчета 2,5 мм² для розеток и 1,5 мм² для освещения – этого должно быть достаточно при указанной выше мощности устройств. В противном случае, сечение проводов надо подбирать индивидуально.

ПУЭ настоятельно рекомендуют выполнять прокладку проводки закрытым способом – внутри стены. Если по каким-то причинам нужно проложить провода по поверхности стены, то во-первых надо использовать кабель с соответствующим классом изоляции, а во-вторых – прокладывать его в полиэтиленовой гофротрубе. Металлическую использовать нельзя, так как при коротком замыкании она может привести к поражению человека электрическим током.

Скрытая инсталляция

В этом варианте основная сложность заключается в подготовке посадочного гнезда. Необходимо высверлить или выдолбить углубление, в которое будет установлен блок розеток. Кирпичная стена легко поддается коронке с алмазным напылением. Железобетонные панели представляют большую сложность, дополнительно приходится применять бур перфоратора.

Подрозетник устанавливается в полученное глухое отверстие. Для надежности производится фиксация при помощи раствора алебастра или дюбель гвоздей. Дальнейший процесс установки достаточно прост и не представляет каких-либо сложностей:

• С встраиваемой розетки удаляется декоративная верхняя часть корпуса;
• Монтажный конец кабеля подключается к контактам;
• Розетка устанавливается на свое посадочное место;
• Вращением монтажного винта контактный блок фиксируется за счет расклинивания крепежных лапок;
• Устанавливается и закрепляется винтами верхняя крышка корпуса.

Устанавливаем скрытую розетку

Установка стиральной машины на кухне

Кроме подключения машинки к водопроводной сети и сливной канализации не менее важен вопрос правильного обеспечения электропитанием от сети переменного тока напряжением 220 В. Несоблюдение правил монтажа, определяемых ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат» и пунктов 7.1.47 и 7.1.48 действующих ПУЭ-7 могут привести к поражению электрическим током при эксплуатации.

Категорически запрещается использовать различные удлинители и переноски – розетка для стиральной машины устанавливается стационарно. Тип розетки должен соответствовать помещению, а предельно допустимый ток нагрузки через ее контакты должен с запасом превышать максимальный ток потребления работающей при стирке машины.

Розетка в ванной для стиральной машины в домашних помещениях разрешена, в отличие от ванных и душевых комнат производственных и общественных объектов. ГОСТ устанавливает минимально допустимые расстояния от кранов и защищенность от влаги. Это обусловлено возможностью разбрызгивания с попаданием на розетку и свойство водяного пара образовывать конденсат на любых поверхностях в помещении.

Установка стиральной машины вне ванных и душевых в хозяйственных помещениях или на кухне не требует особых мер защиты от избытка влаги.

Ток утечки, вызывающий срабатывание дифференциальной защиты, согласно ПУЭ, не должен превышать 30 мА. Рекомендуется использовать УЗО или дифференциальные автоматы с номинальным током реакции 10 миллиампер – они дороже, но срабатывают быстрее.

Это гарантирует более высокую степень защиты человека, попавшего под напряжение пробоя на корпус. Автоматический выключатель для выбирается на стандартное значение С 16 А.

Отверстие в стене

Провода

Для проводов нужно «проложить путь» к внешнему электропитанию. Тут два варианта:

• сразу продолбить отверстие насквозь;
• или пустить провода по стене под потолок, а там уже вывести наружу;

Первый способ быстрее и проще, но он оставляет заметные следы и плохо сказывается на внешнем состоянии стены, которые нужно будет заделывать.

Кухня в качестве помещения для установки принципиально не отличается от ванной комнаты. Основной нюанс – из-за малых габаритов стандартных помещений в большинстве случаев стиральная машина может быть установлена под рабочей поверхностью кухонной мебели. В таком случае расположение розетки также должно быть в легкодоступном месте и с тем же условием минимального расстояния от кухонной раковины.

Для удобства розетка располагается рядом со стиральной машиной и, как уже говорилось, подальше от душа, ванны, чтобы было меньше шансов на попадание воды. Если розетка нужна возле умывальника, то расположить ее лучше сбоку, делать это над или под мойкой запрещается.

Также нельзя размещать розетки на холодных стенах, где постоянно образуется конденсат, чтобы избежать попадания влаги.

Розетка для стиральной машины должна находиться на высоте не менее, чем 60 см. Расстояние от пола может быть и больше (некоторые специалисты рекомендуют даже 180 см). Это обезопасит ее от попадания воды в случае затопления ванной. Слишком высоко размещать розетку тоже не рекомендуется: нужно, чтобы провода стиральной машины хватало, чтобы подключить ее.

Правило «шестидесяти сантиметров» касается не только высоты: розетка для стиральной машины в ванной должна быть расположена не ближе, чем в 60 см от ближайшего источника воды.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Варианты монтажа

Розетки ставятся по завершении чистовой отделки пола и стен. К точкам установки прокладывается питающая линия, выводится наружу монтажный конец. С него удаляется изоляционный слой.

Монтаж возможен тремя способами:

1. Установка розетки накладного типа.
2. Скрытый монтаж.
3. Размещение в электрощите.

Накладная розетка

Вследствие своей простоты, наружная установка применяется чаще других вариантов. Розетка разбирается, на стенке намечается расположение отверстий для монтажа. Вертикальность линий контролируется уровнем.

Корпус закрепляется на стене дюбель-гвоздями. Места креплений обрабатываются герметиком для недопущения проникновения конденсата. В отверстие ставится клеммная колодка и соединяется с монтажными концами проводки. Крышка корпуса помещается на свое место и фиксируется винтами.

Скрытая установка

Сложность такого способа обусловлена необходимостью обустройства посадочного гнезда в точке, в которую планируется встраивать розеточный модуль. Для кирпичных стен используется коронка, для сверления панелей из железобетона не обойтись без перфоратора. В отверстие вставляется розеточный стакан, фиксируется дюбель-гвоздями либо раствором алебастра.

Далее работа выполняется по следующей схеме:

• снимается декоративная панель;
• монтажный конец кабеля соединяется с клеммами;
• розетка ставится в подрозетник;
• монтажным винтом в стене фиксируется клеммный блок;
• ставится верхняя декоративная панель.

Монтаж в защитном кожухе

По правилам безопасности в ванной можно ставить розетки, соответствующие степени защиты от влаги не ниже IPх4. Но это условие можно проигнорировать, если монтаж производится в электрощите, уровень влагозащиты которого соответствует IPх4. Кроме точки питания для стиралки, в щитке также можно установить блок для управления встроенной подсветкой или теплым полом.

Щиток закрепляется на стене. Питающий кабель вводится корпус и соединяется с клеммами колодки. Фиксация розетки внутри осуществляется посредством монтажных скоб.

Влагозащита

В продаже вы вряд ли найдете электроприборы, изготовленные специально для санузла; а если и найдете, то скорее всего это просто маркетинговый ход. Существующие электроприборы с влагозащитой предназначены не только для ванных, но и для улицы, а прочих влажных мест.

Разделяют их по двум критериям: по мощности и количество подключаемых устройств.

Разберемся, какие нужны нам, в зависимости от их мощности. Если вы планируете подключать мощную технику, например стиральную машину или нагреватель, то вам необходимо остановить свой выбор на электророзетках мощностью 16 и более ампер

Это важно, поскольку менее мощная может просто не выдержать, и тогда повредится и проводка, и подключаемая техника

Если же вы не планируете подключать мощные электроаппараты, а намерены пользоваться лишь простенькими плойками или бритвами, достаточно будет 8 ампер.

Как заземлить ванную комнату?

Чтобы заземлить ванную, там устанавливают специальный распределитель (это и есть СУП). А от него ведут несколько проводов заземления: 1 к щитку, а остальные ко всем потенциальными проводниками тока.

К разным предметам провода заземления подсоединяют по-разному.

Крепления проводов, с помощью которых заземляют ванны и душевые поддоны

Например, к ваннам и поддонам – с помощью соединяющих перемычек. Чтобы установить их на ванну старого образца или акриловую, просверлите в ножке отверстие и закрепите перемычку с помощью болта и гайки.

В ванных из стали и чугуна для крепление провода заземления есть специальный лепесток.

Провода заземления можно спрятать под штукатуркой, в шкафчиках или пустотах стен. Оставить на виду – тоже вариант, но это некрасиво, и, в конце концов, травмоопасно.
Пластиковые трубы заземлять не нужно

Провода к трубам, змеевикам, и водонагревателям крепятся с помощью специальных хомутов в виде колечек с отверстиями. Такое колечко одевают на трубу, а потом его концы скрепляют с помощью того же болта.

Если трубы спрятаны в стенах, то хомуты можно закрепить на смесителях либо душевых стояках.

Заземление каркаса стиральной машины

Чтобы заземлить стиральную машину нового образца, достаточно подвести провод с заземлением к розетке. А дальше заземление проходит через шнур и внутри соединяется с корпусом стиральной машины.

Если в шнуре провода заземления нет, корпус нужно заземлять самому. Для этого сделайте небольшое отверстие в верхней крышке и закрепите провод с заземляющей перемычкой так же, как и на ножке ванны.

Провода с клеммами для теплого электрического пола в ванной

Заземлить электрический пол очень просто. Для этого уложите в стяжку над ним металлическую сетку и с помощью клеммы присоедините к ней провод заземления.

И, наконец, если у вас в ванной есть металлическая вентиляционная труба, также заземлите ее перемычкой.

В тех домах, к которым заземление не подведено, часто делают зануление. Это когда все предметы заземляют с помощью нулевых проводов, а их подключают к нулевой шине. С одной стороны, это хороший вариант, ведь при утечке тока автомат обязательно отключится. С другой, если цепь зануления оборвется, все приборы за точкой обрыва окажутся под напряжением.

Какие розетки лучше для ванной комнаты?

Самое правильное решение – установка влагозащищенных розеток. Такие изделия имеют специальную маркировку, состоящую из букв IP и 2-х цифр, свидетельствующих о степени защищенности. Первая цифра обозначает защищенность от попадания пыли и не является критическим критерием для ванной.

Вторая цифра обозначает уровень защиты от влаги и может быть в диапазоне 0-8. Изделия 8 класса имеют максимальную защиту, предназначены для работы под водой не глубже 1 м. Для ванной комнаты оптимальным решением является розетка, защищенная по стандарту IP4, устойчивая к проникновению капель и брызг.

В ванной лучше устанавливать изделия с подпружиненной крышкой, полностью закрывающей внутренности розетки, когда к ней не подключен потребитель.

Выбор проводов

Монтируется проводка при помощи трёхжильного кабеля с улучшенной изоляцией. У всех проводников есть свой цвет, чтобы легче все соединять. Синий – ноль, коричневый – фаза, зелено-желтый – земля.

Лучше всего покупать кабель из меди. У него есть много преимуществ над алюминием: улучшенные характеристики гибкости, не окисляется так быстро, выдерживает повышенную нагрузку, не такое сильное сопротивление контактов, когда подключают к автомату и розетке.

Единственное, нужно покрывать припоем все монтажные концы. Тогда соединение будет надежным. Вариант с однопроводной жилой не требует такой операции, но он намного жестче трехжильного.
