Как провести проводку под гипсокартоном если он уже установлен?

Что делать, когда гипсокартон уже установлен

Выше были рассмотрены варианты монтажа электрической проводки параллельно выполнению отделки стен. Теперь давайте разберемся, что делать в том случае, если отделочные материалы уже установлены на стенах. Для начала определитесь, что находится между гипсокартоном и базовой стеной.

Первый вариант — гипсокартон посажен на стену при помощи адгезивного состава. Вам нужно будет прорезать чистовую поверхность, а затем проштробить материал под укладку кабеля. После такого монтажа вы будете вынуждены восстанавливать стену, покрасив ее или наклеив обои.

Второй вариант проще. Он подразумевает, что листы гипсокартона были закреплены на металлическом профиле

Однако важно знать схему электрической проводки и где именно находится металлический каркас. Если не хотите портить лицевую часть, попытайтесь завести провод через плинтус. Просверлите отверстие для розетки или выключателя, затем воспользуйтесь обычным отвесом, чтобы определить, в каком месте следует вводить кабель

Демонтируйте часть плинтуса, опустите по отвесу веревку, продев ее через отверстие. Привяжите к веревке кабель и потяните вверх. После этого коробка размещается любым удобным методом, а кабель тянется к щитку

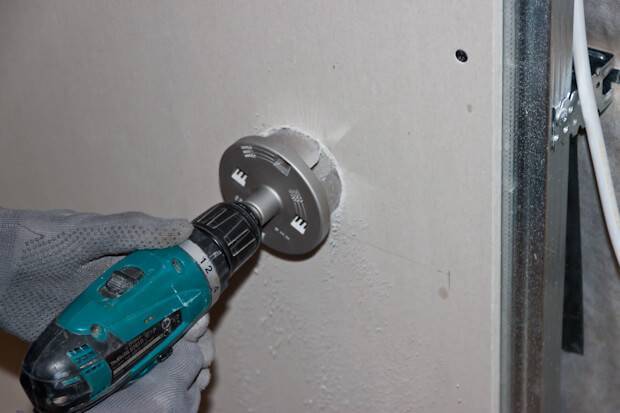

Просверлите отверстие для розетки или выключателя, затем воспользуйтесь обычным отвесом, чтобы определить, в каком месте следует вводить кабель. Демонтируйте часть плинтуса, опустите по отвесу веревку, продев ее через отверстие. Привяжите к веревке кабель и потяните вверх. После этого коробка размещается любым удобным методом, а кабель тянется к щитку.

Протяжка кабеля под установленным ГКЛ

Третий вариант — когда между стеной и ГКЛ были установлены утеплительные материалы. Для ввода кабеля используйте стальную проволоку, оставшуюся после установки гофры. Если применяются жесткие изоляционные плиты, то выкрутиться данным способом не выйдет.

Прокладка кабельных линий в защитной гофре: ошибки и заблуждения

При выполнении электромонтажных работ, независимо от выбранного способа, существует универсальное требование, касающееся:

• процесса паяния;
• установки клемм;
• опрессовывания проводов в местах соединений.

Следует обеспечить доступ для осмотра контактных участков кабельных линий. Поэтому при монтаже гофрированной трубы с кабелем, ставят распределительные коробки для монтажа стыков.

Согласно ПУЭ, нужно отделять основную кабельную линию от резервной. С этой целью они берутся разные гофрированные трубы. Это касается также жил рабочего, аварийного освещения. Гофры с такими проводами обязательно разделяются территориально.

Пластиковая гофра не относится к категории несгораемых изделий. Их допускается закладывать внутрь кирпичной или бетонной стены (нужно штробить).

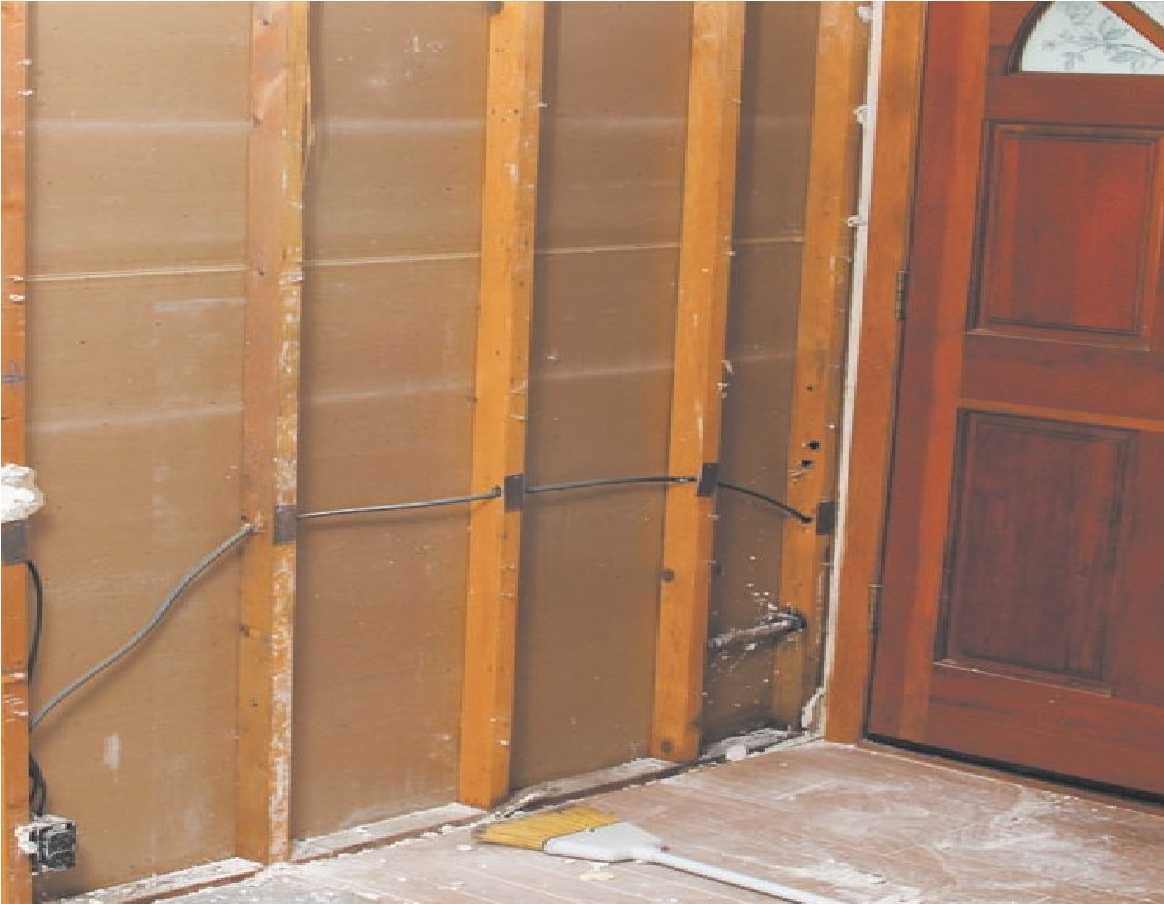

При любом варианте, например, при прохождении скрытой проводки по дереву (если дом деревянный), нужно использовать несгораемые прокладки:

• оштукатуренные;
• цементные;
• асбестовые.

Дрель-шуруповерт ВИХРЬ ДА-20Л-2К

5 790 ₽
Посмотреть

Дрель-шуруповерт аккумуляторная ДА-18-2ЛК Ресанта

6 890 ₽
Посмотреть

Дрель-шуруповерт аккумуляторная ДА-24-2ЛК-У Ресанта

10 090 ₽
Посмотреть

Дрель-шуруповерт аккумуляторная ДА-24-2ЛК Ресанта

9 190 ₽
Посмотреть

Дрель-шуруповерт ВИХРЬ ДА-24Л-2КУ

7 790 ₽
Посмотреть

Дрель безударная ВИХРЬ Д-550Б

2 190 ₽
Посмотреть

Дрель-шуруповерт ВИХРЬ ДА-12Л-2

2 490 ₽
Посмотреть

Дрель-шуруповерт ВИХРЬ ДА-14,4Л-2К

4 290 ₽
Посмотреть

Дрель-шуруповерт ВИХРЬ ДА-12-1

2 090 ₽
Посмотреть

Аккумуляторная отвертка ВИХРЬ ОА-3,6-К

1 340 ₽
Посмотреть

Все предложения

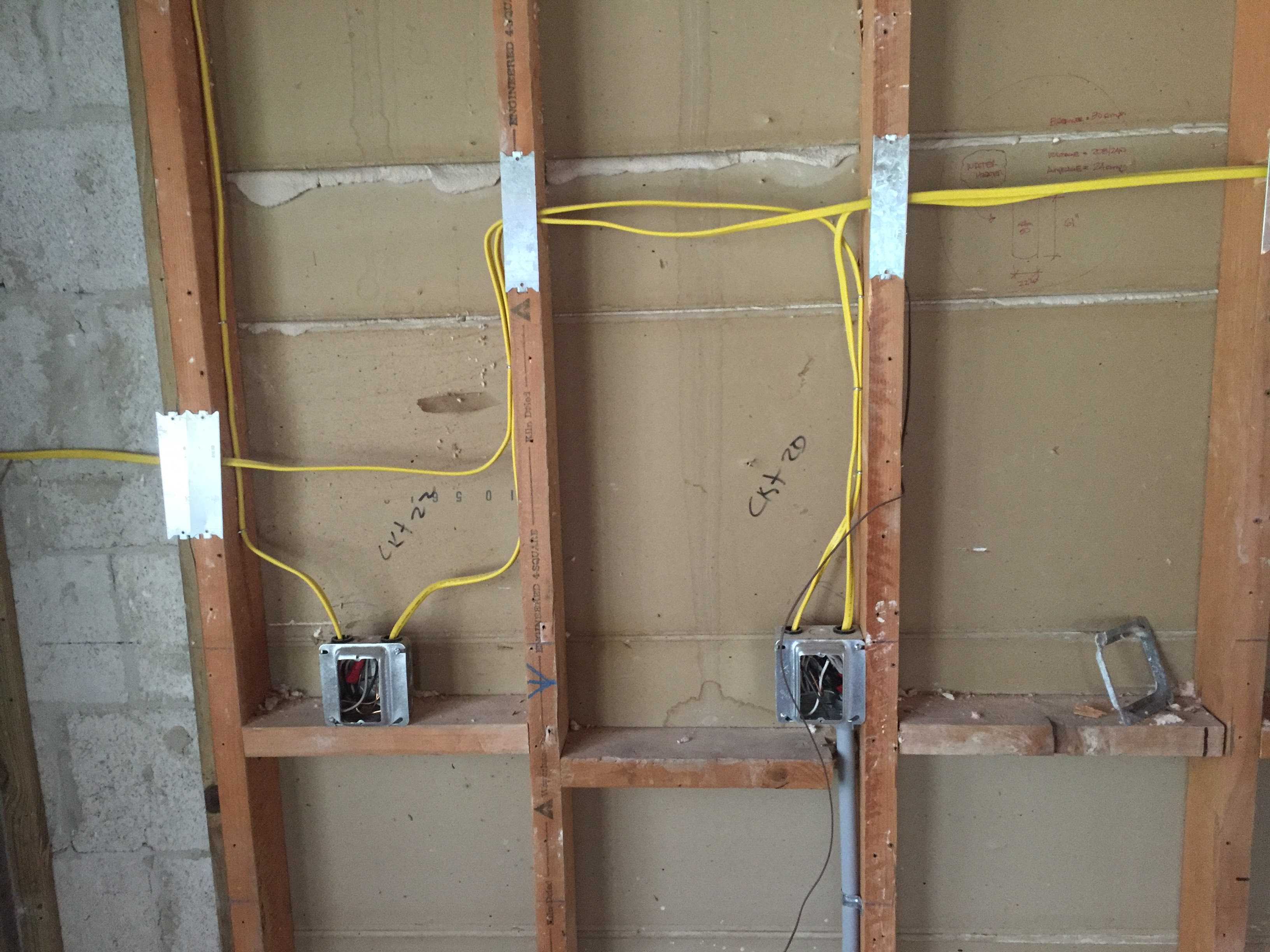

Пример правильной разводкиИсточник stroypomochnik.ru

Прокладочный слой позволит отделить гофру от поверхности стены примерно на 10 мм (меньше не допускается по ПУЭ). Если выбирается пластиковая гофрированная труба для прокладки линии по несгораемой поверхности, надо обеспечить дистанцию от горючих мест не меньше, чем 10 см.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки.
  Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы.
  Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели.
  Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей.
  Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки.
  Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток.
  Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

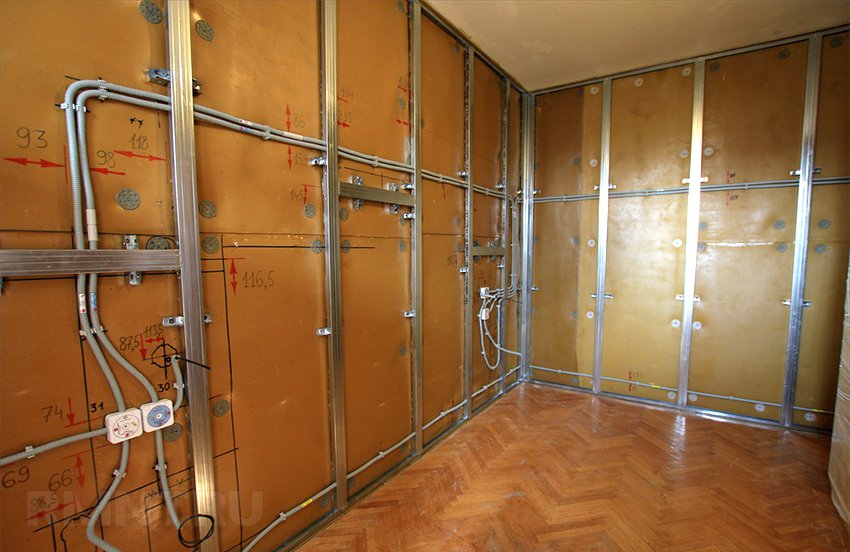

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Протягивание кабеля под уже закрепленным гипсокартоном

Если отделочный материал зафиксирован к каркасу, то в такой ситуации есть вероятность, что достаточно будет выполнения лишь частичного демонтажа, поскольку чаще всего цельного листа не хватает для обшивки стены на всю высоту и помимо него осуществляется установка подрезанного куска, который и предстоит сначала отыскать, а затем открутить.

Найти профили крепления можно посредством металлоискателя или мощного магнита, что позволяет выяснить отличающуюся дистанцию между ними. Кроме этого определить зафиксированную заготовку с меньшими габаритами удается при помощи простукивания, в ходе которого она издает более громкий звук.

После снятия таких листов происходит возникновение ниши, позволяющей без особых трудностей произвести прокладывание гофрированной трубы с наличием электрического провода. Далее в требуемом месте в гипсокартоне необходимо совершить проделывание отверстия для розетки или выключателя в соответствии с ее габаритами и демонтированной частью отделочного материала, после чего можно приступать к подключению.

Стать преградой в процессе протягивания кабеля способен поперечный профиль, из-за чего приходится прибегать к другому способу, который также можно изначально использовать, исключив потребность в демонтаже гипсокартонных листов. В этом случае действия надо осуществлять следующим образом:

1. Первым делом требуется взять нитку и гайку, имеющую крупный вес.
2. Дальше в месте, где планируется установка дополнительной розетки или выключателя необходимо проделать круглое отверстие.
3. Если потолок еще не обшит ГКЛ или на нем не было смонтировано натяжное полотно, то над новой выполненной окружностью следует начать опускать нитку с привязанной гайкой. В результате она должна опуститься до уровня совершенного в стене отверстия.
4. На следующем этапе к верхнему краю нитки посредством изоленты необходимо произвести закрепление провода.
5. Далее снизу следует тянуть нитку до того момента, пока электрический кабель не покажется снаружи, после чего надо прекратить его движение.

Способ является достаточно простым, ввиду чего особых сложностей при выполнении работ не должно возникнуть. Если же потолок уже установлен, то во избежание порчи отделки на верхней части стены провод можно провести снизу из области, где находится напольный плинтус. Первоначально нужно проделать отверстие для розетки или выключателя. Дальше в месте, через которое будет совершаться протягивание кабеля, требуется произвести демонтаж плинтуса.

Теперь, как и в предыдущем случае в проделанную окружность надо опустить нитку с гайкой, которую необходимо вытянуть из отверстия внизу, что выбрано для вывода провода. Следом его нужно закрепить к нити и выполнить ее подтягивание наверх. Дальнейшие действия по установке подрозетника надо совершать тем же образом, а в завершение вводный провод требуется протянуть под напольным плинтусом до распределительной коробки.

Обратите внимание! Во избежание повреждения нового электрического кабеля при проведении последующего ремонта в начальном чертеже по прокладыванию проводки нужно не забыть добавить его местоположение.

После выяснения как протянуть провод под гипсокартоном на стене следует выбрать оптимальный для себя способ его прокладывания, обзавестись требуемыми материалами и инструментами, а затем приступать к осуществлению работ своими руками, соблюдая последовательность действий и сопутствующие нюансы, позволяющие исключить ряд возможных ошибок.

Видео:

Вас может заинтересовать:

Как снять побелку со стен эффективно различными способами

Как резать керамогранитную плитку в домашних условиях: выбор и использование подходящего инструмента

Как сделать короб в туалете из гипсокартона: поэтапный процесс монтажа

Инструкция по монтажу

Итак, рассмотрим, как правильно сделать проводку за гипсокартоном своими руками. Всю технологию мы предоставим в виде пошаговой инструкции с фото примерами, чтобы материал легче воспринимался.

Шаг 1 – Подготовительные работы

Для начала необходимо собрать конструкцию из профилей, но зашивать каркас листами ГКЛ не спешите, т.к. это будет делаться в самом конце электромонтажных работ. На этапе подготовительных работ Вы должны определить, как будет производиться монтаж проводки: по потолку либо по стенам. Если в комнатах будет создан подвесной либо натяжной потолок, провода легче и разумнее провести по потолку и опускать к «электрическим точкам» в нужных местах (строго вертикально). Если же только стены будут гипсокартонными, а сам потолок останется бетонным либо деревянным, тогда провод нужно тянуть вдоль стен на уровне 10-15 см от потолка. Учитывая этот нюанс, Вы должны составить схему электропроводки, на которой отметить точные места размещения всех точек: розеток, выключателей, распределительных коробок. После этого нужно перенести схему на стены, как показано на фото ниже, и переходить к расчету материалов и непосредственно к монтажу.

Из материалов Вам потребуются:

• Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
• Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
• Клипсы для крепления гофры.
• Дюбель гвозди для монтажа самих клипс.
• Распределительные коробки из негорючего материала.
• Розетки и выключатели.
• Специальные подрозетники для гипсокартона.
• Клеммные колодки WAGO для соединения проводов.

Из инструментов Вам понадобится дрель со специальной фрезой для штробления листов ГКЛ. Диаметр фрезы должен соответствовать размерам установочной коробки, чтобы последняя надежно сидела в штробах.

Шаг 2 – Установка распределительной коробки

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:

Шаг 3 – Укладка электропроводки

После того как будут подготовлены все материалы и инструменты, можно осуществлять монтаж проводки под гипсокартоном своими руками. Для этого нужно сначала закрепить клипсы на размеченных стенах. Расстояние между клипсами должно составлять от 30 до 40 см. Вместо клипс можно также использовать пластиковые хомуты. В этом случае монтаж электропроводки будет производиться быстрее, но есть вероятность того, что гофра повредится об острые концы металлического профиля.

Все что Вам нужно сделать при монтаже электропроводки под гипсокартоном своими руками – аккуратно провести кабель от распределительных коробок к будущим розеткам и выключателям. Делать это не сложно, главное запомнить, где именно будет находиться конец выведенного провода, т.к. следующее, что Вы должны сделать – зашить стену гипсокартоном.

Шаг 4 – Подключение розеток и выключателей

Ну и последнее этап при прокладке проводки под листами ГКЛ – установка и подключение розеток с выключателями. Вам нужно с помощью дрели со специальной насадкой самостоятельно проштробить согласно схеме отверстия в гипсокартоне под установку подрозеткников.

Видео инструкция по установке подрозетников

Работа с перфоратором

Для штробления перфоратором используют специальную насадку в форме лопатки. Такая насадка создает узкую колею, которую как раз требуется достичь.

Деталь ставят только вдоль начерченных линий, так как при поперечном расположении высока вероятность, что отколется лишний кусок от основания. На участках, отведенных под установку розеток, используют штыковую насадку, которой намечают нужное углубление, а расширяют снова лопаткой.

Штробление под проводку перфоратором

Существует еще один способ штробления данным агрегатом. Процесс потребует обычное круглое сверло от 6 до 100 мм в диаметре. Сперва по линии движения с малым шагом, буквально 1-2 см, сверлят цепочку отверстий. Потом сменяют насадку на лопаточную, включают отбойный режим, ставят в самое начало и удаляют пространство, скрепляющее дырочки. Тем же образом готовят пустое пространство под розетки или выключатели.

Сделать глубину в соответствии СНиП возможно, если на требуемом расстоянии от кончика бура закрепить ограничитель или намотать изоленту.

Выбор способа укладки провода от типа крепления гипсокартона

Отделка с использованием ГКЛ может проводиться двумя способами, бескаркасным на монтажный гипсовый клей и более распространённым — каркасным методом. В зависимости от этого подбирается и соответствующая технология прокладки проводки.

• В штробах. Такой приём более трудоёмкий, так как нужно изначально продолбить в стене своими руками углубления под электрокабель. После укладки линии её можно заштукатурить скрыв полностью в кладке. Метод штробления единственный возможный вариант при бескаркасном монтаже гипсокартона, но возможен и при обшивке на каркас;
• По стене. Проводка монтируется непосредственно по стене, в гофрированной трубе, закреплённой на клипсах. Способ возможен только при каркасной отделке ГКЛ;
• Сквозь каркас. Линии электропитания протягивают сквозь стойки каркаса под гипсокартонную отделку. Причем в продаже есть стоечные профили с уже готовыми проемами под проводку. Также гофрированную трубу с проводкой можно прикрепить к элементам каркаса, используя клипсы или даже кабельные стяжки.

Первый вариант монтажа линий электропитания применяют перед началом ремонтных работ с гипсокартоном. Два других можно проводить уже после сборки каркаса на потолок. Проводка в деревянном доме под гипсокартон делается либо по стене или же сквозь каркас, чтобы не штробить материал стен.Как выполнить уложить проводку под гипсокартоном используя различные способы?

Инструкция по монтажу

Итак, давайте рассмотрим весь процесс, как правильно сделать проводку за гипсокартоном своими руками, пошагово и более подробно.

1. Подготовка

Сначала следует заняться сборкой конструкции из профилей. Что до зашивания каркаса листами из гипсокартона, то это следует отложить под конец. Сейчас же следует определиться с тем, каким образом будет выполнен монтаж проводки: либо по потолку, либо по стенам. В этом выборе есть дополнительные факторы: так, если потолок в доме подвесной или натяжной, то лучше всего выбрать вариант проводки по потолку. В этом случае провода должны будут строго вертикально опускаться к электрическим точкам.

В случае же если из гипсокартона выполнены лишь стены, а вот сам потолок из бетона или дерева, протяжка проводов производится вдоль стен под самым потолком (на расстоянии 10 см.). Нужно учитывать эти моменты при разработке схемы электрических точек в помещении, таких как розетки, выключатели и распределительные коробки.

Когда схема будет выполнена можно будет приступить к её перемещению на сами стены, а также начать расчёт материалов и монтаж.

2. Ставим распределительную коробку

Сообразуясь с составленной схемой производим установку распределительных коробок в каждом помещении. Для этого нужно просто прикрепить коробку либо к стене, либо к потолку саморезами.

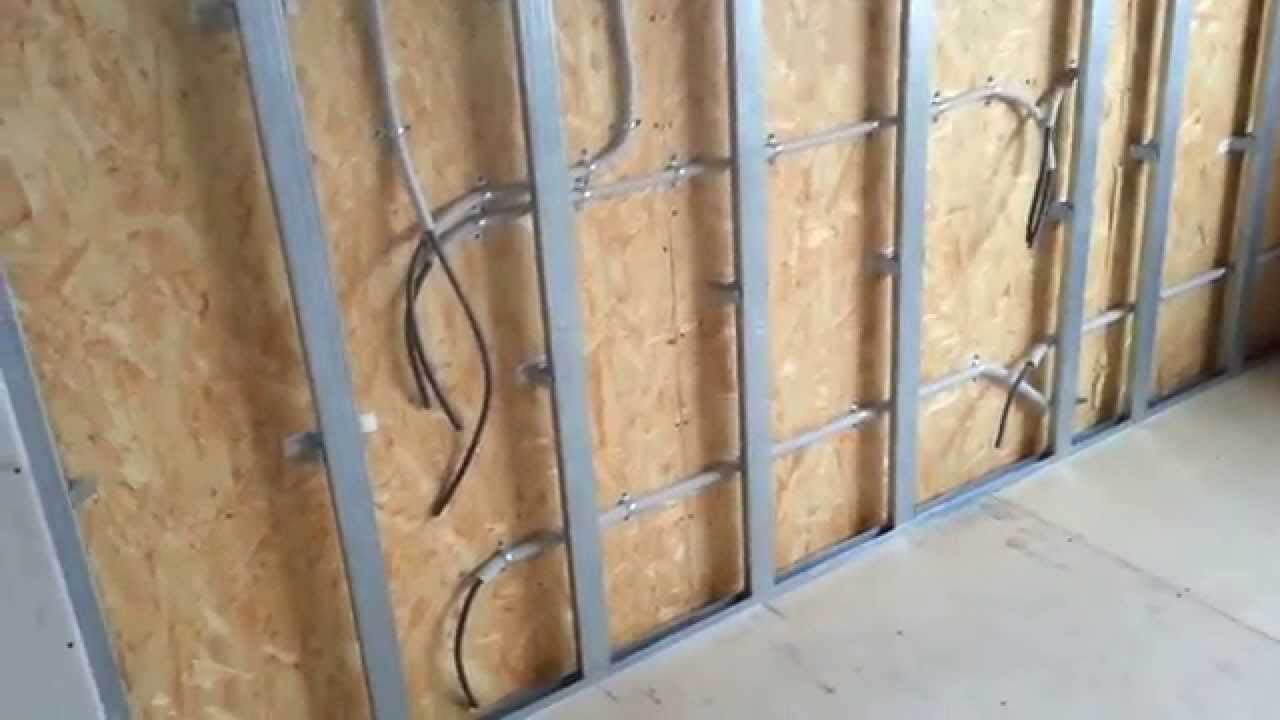

3. Укладываем электропроводку

Таким образом мы подготовили помещение. Помимо этого, должны быть подготовлены также все материалы и инструменты, и уже тогда нужно будет начать монтировать электропроводку. Первым шагом закрепляем клипсы в до того размеченных местах стены, на расстоянии 30-40 сантиметров друг от друга. Также могут применяться пластиковые хомуты, тогда монтаж пойдёт более быстрыми темпами, но можно повредить гофру об острые концы металлического профиля.

Перед протягиванием гофрированной трубы через каркас из профилей нужно будет просверлить отверстия нужного диаметра. Также в продаже имеются профили, уже имеющие такие отверстия.

Таким образом нужно будет провести кабель от распределительной коробки к электрическим точкам, то есть местам, где вы намерены сделать розетки и выключатели. Дело это простое, нужно отметить где будет расположен конец выведенного провода, после чего зашить стену при помощи гипсокартона.

4. Подключаем розетки и выключатели

Когда всё готово остаётся лишь подключить электрические точки. Для этого нужно будет дрелью сделать отверстия в отмеченных местах и смонтировать подрозетники в гипсокартон. Сделать это также несложно.

Вырезаем в днище отверстия, через которые будет заходить проводка, вытягиваем провод и вставляем подрозетник в штробу. Затем затягиваем винты пока подрозетник не будет надёжно закреплён в штробе. После этого можно смело подключать всё к сети и проверять результаты работы.

Важно!

Также следует отметить ещё один важный нюанс – если производится не перемонтаж, а первый монтаж проводки, то следует правильно вписать её в процесс монтажа самих стен. Опишем правильную последовательность работ:

1. сборка каркаса;
2. полная обшивка одной стороны перегородки;
3. прокладка электрических кабелей в гофрированной трубе по сделанному в этой статье описанию;
4. пустоты перегородки заполняются материалом для звукоизоляции;
5. производится обшивка второй стороны перегородки и прижатие кабелей к пришитым листам так, чтобы саморезы их не повредили.

При такой последовательности выполнения работ саморезы не упрутся в гофротрубу и не повредят кабели.

Укладка проводки

Чтобы проложить электрическую проводку под гипсокартоном, фиксируют клипсы (хомуты) на основаниях с шагом 35-40 см. Если металлический профиль без специальных отверстий под монтаж проводки, то их просверливают своими руками. Проводят кабель из распределительных блоков. Затем производят монтаж подрозетников, выключателей и розеток согласно схематическому плану, не забывая о заземлении и занулении сети. Монтаж выполняется:

• Скрытым способом (внутри основания) – перед началом работ полностью отключают подачу электроэнергии. Фиксируют дюбелями и саморезами. Сначала выполняют зачистку жил от изоляции и крепят все контакты. Для этого ослабляют центральные винты, вводят очищенные концы жил и зажимают отверткой. Для облегчения работы своими руками используют цветовую маркировку проводов. Далее закрепляют корпус в подрозетнике и устанавливают декоративную защитную панель.
• Наружный способ – упрощены замена и ремонт. Для монтажа разбирают корпус розетки, фиксируют заднюю крышку к основанию поверхности. Просверливают дрелью отверстия, вбивают дюбеля для саморезов и подключают провода. Затягивают контакты, после чего приступают к установке передней части.

При выполнении работ своими руками, подрозетники рекомендуется выбирать специализированные – для электротехнических работ с гипсокартоном. Они имеют ребристую внутреннюю поверхность для надежного зацепления при монтаже.

Монтаж электротехнических каналов

В большинстве случаев провода делают из меди, закрывая ее снаружи изолирующей оболочкой. Однако отделка помещения гипсокартоном требует использовать металлический каркас и большое количество саморезов с острыми краями. Никакой изоляционный материал не выдержит контакта с такими изделиями и быстро порвется. Поэтому на практике крепление канала с гофрированной упрочненной оболочкой стало фактическим стандартом.

Подобные трубки монтируются очень легко и позволяют дополнительно усилить защиту от жидкости и различных грызунов. Как результат, даже в ванной комнате частного дома нет лучшего способа обеспечить электропитание. Трубы из ПВХ либо пластмассовые каналы не так практичны при монтаже – они хуже прокладываются на труднодоступных участках.

Крепить кабельные каналы при бескаркасной обшивке гипсокартоном можно только после предварительной подготовки необходимых участков стены. Их штробят и прокладывают в штробах кабель. Для установки розетки и выключателя непременно следует штробить специальные ямки. Присоединяют кабели к стенам особыми хомутами. Такая технология мало отличается от создания скрытой проводки под слоем штукатурки.

Электрический кабель в домашней сети должен быть направлен или по вертикали, или по горизонтали, искажение прямых линий не рекомендуется. Вертикальные участки соединяют прежде всего точки размещения выключателей и розеток, а горизонтальные делаются рядом с потолками и полами, чтобы выдержать необходимое расстояние. При прокладке канавок строго следуют схеме работ. Глубина подбирается произвольно, добиваются только полного погружения кабеля в штробы.

Для установки розеток, выключателей либо распаечных коробок подготавливают отверстия круглой формы, достигающие в глубину 35 мм. Эта работа делается с помощью дрелей и особых насадок (коронок), диаметр которых строго подбирают соответственно ширине отверстий. Когда такая подготовка окончена, можно монтировать проводку под ГКЛ по штробам. В местах крепления кабелей наносят шпатлевку. Полностью шпатлевать канавки нужно только после укладки всей схемы.

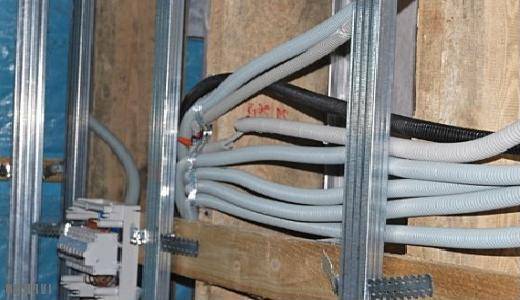

Монтаж гофротруб

Монтаж кабеля внутри гофры

Давайте теперь рассмотрим монтаж кабеля внутри гофры, а потом узнаем, как крепить гофротрубу к внешним конструкциям

Обратите внимание, что мы рассмотрим два варианта монтажа — для обычной трубы и для материала с проволочной натяжкой

Простой монтаж проводки в гофре без проволоки

Такой вариант подходит в том случае, если длина электрического кабеля не превышает 5 метров. Сам монтаж осуществляется тривиально:

1. Отрежьте от гофротрубы фрагмент необходимой длины, зачистите ее края с помощью ножа.
2. Сложите гофротрубу, чтобы уменьшить ее длину, а потом вставьте внутрь конструкции кабель.
3. При необходимости аккуратно просуньте кабель внутрь, пока он не появится с другого края.

Монтаж с использованием приспособления для укладки кабеля

Этот вариант монтажа является более надежным и простым, а подойдет он для гофротруб любой длины. Монтаж выполняют следующим образом:

1. Расправьте один из краев проволоки, которая расположена внутри гофрокабеля. Потом присоедините к нему электрический провод, который Вы будете протягивать
2. Обмотайте проводку вместе с проволокой таким образом, чтобы получить обтекаемую форму (благодаря этому риск деформации трубы при протягивании кабеля будет исключен).
3. С другой стороны гофротрубы возьмитесь за конец проволоки и начинайте ее понемногу вытаскивать, пока не покажется вторая сторона электрического кабеля.

Как крепятся гофрированные трубы с проводкой к внешним конструкциям

Как крепятся гофрированные трубы

К внешним конструкциям гофротрубу с проводкой следует крепить так:

• Если планируете вмуровывать трубу в стену, то необходимо с помощью болгарки или перфоратора заранее создать в стене небольшие выемки-штрабы. В выемках нужно создать небольшие отверстия, к которым гофротруба будет крепиться с помощью дюбель-шпилек или дюбель-хомутов.
• В случае наружного монтажа (например, на стене или потолке) рекомендуется использовать пластиковые клипсы, которые крепятся к поверхности с помощью длинных дюбелей или саморезов. Диаметр клипсы должен совпадать с диаметром гофротрубы, иначе соединение получится очень ненадежным.

Какой выбрать кабель для электропроводки под ГКЛ

Отделка в доме или квартире может выполняться гипсокартонными листами трех разных типов: обыкновенными, устойчивыми к влаге или огню (ГКЛ, ГКЛВ и ГКЛО соответственно). Для потолков и стен подходят ГКЛ: стоят недорого, выглядят эстетично. Главным недостатком является слабая защита от влаги, возможность тления внутренней части с последующим воспламенением и выделением токсинов

По такой причине при обустройстве скрытой проводки важно использовать ГКЛО

Что касается провода, то здесь подойдет кабель ВВГнг. Две последние буквы указывают на то, что изделие является негорючим. При монтаже кабеля под потолком и в свободном пространстве высотой не менее 15 мм можно дополнительно использовать гофрированные ПВХ-трубы

При ограниченном просвете обратите внимание на провод ВВГнг-LS, имеющий двойную изоляцию. Однако его стоимость в сравнении с обычным ВВГнг будет в 1,5–2 раза выше

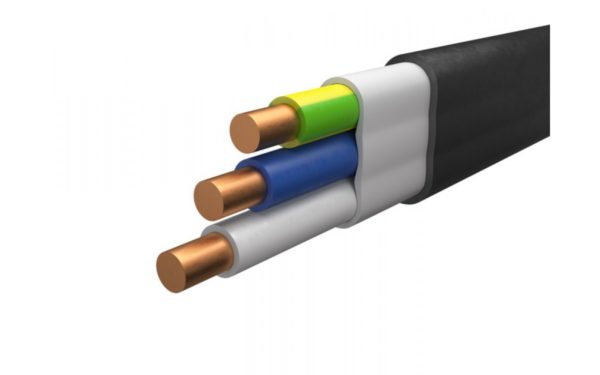

Кабель силовой ВВГнг-LS 3х1.5 с двойной изоляцией

Гофра под гипсокартон

Электротехническая гофра под гипсокартон выпускается из следующих материалов:

• ПВХ самозатухающего. Диаметры наружные 16, 20, 25, 32,40, 50 мм, лёгкой и тяжелой серий.
• Из полипропилена. Диаметры такие же.
• ПНД (полиэтилен низкого давления).
• Полиамида.
• Галогена. Гофра специального назначения трудно горючая марка FRHF.

Характерной особенностью всех типов электротехнической гофры, это наличие в ней, так называемого зонда. Зонд это металлическая проволока, размещенная внутри гофрированной трубы для затяжки в гофру электрического кабеля.

Второй признак, позволяющий отличить гофру для проводки это её жесткость. Надо понимать, что гофра это гибкая труба, а не декоративное изделие. Электротехническая гофра должна быть на ощупь жесткой и не сминаться при надавливании и скручивании. Ходить по такой трубе, конечно, нельзя, но её жесткость должна ощущаться тактильно.

Цвет гофры под гипсокартон не нормируется. Она может быть серой, красной, синей, желтой , черной. Чаще продается серая гофра.
