Как подключить бойлер к водопроводу

Способы монтажа проточных водонагревателей

Желательно размещать близко от точки забора для уменьшения теплопотерь. Но также возможно любое разумное отдаление, минимизировав указанный фактор утеплением шлангов и труб.

Стандартно устанавливают:

• на стены – прибор компактный, выглядит эстетично, желательно выбрать расстояние, исключающее попадание брызг (не критично, если защита IP 24, 25) и одновременно, чтобы удобно дотягиваться до блока управления;
• под раковину, мойку – место удобное тем, что находится близко от точки водоразбора. Теплопотери будут минимальными. Технические условия на установку на кухне стандартные. Раковина обычно на тумбочке, водонагреватель будет спрятан и с комфортным доступом, не потребуется вырезать отверстия под ввод/вывод.
• в шкафы – скрытая установка создаст дополнительную защиту и спрячет изделие, но в стенках мебели придется сделать отверстия для шлангов.

Особенности установки двух типов проточников:

Тип	Описание
Безнапорные	Не рассчитаны на давление от сети, его значение внутри бойлера равно атмосферному. Вода поступает самотеком от расходного бачка или направляется маломощной помпой. Такие изделия желательно монтировать рядом с точкой потребления. Иногда иное размещение невозможное, так как модели зачастую изначально оснащены кранами (под ними закономерно должна быть раковина) и/или насадкой для душа на шланге, который должен быть достаточно длинным, чтобы достать к душевой кабинке.
Напорные	Ближе к точке с самым большим расходом, возле стояка или на равном расстоянии от точек разбора.

Водонагреватели монтируются на вертикальные поверхности, высота установки не имеет значения (на удобном для пользователя уровне, внизу под раковиной). Маленькие модели (небольшие компактные коробы) можно вешать даже на гипсокартон, стенки мебели, но перед этим рекомендовано испытать материал опытным путем – саморезы, крепления не должны вываливаться, шататься.

Монтаж проточных водонагревателей на стену производится стандартными действиями:

1. Монтажную пластину прикладывают к поверхности, через отверстия обозначают места для крепления.
2. Сверление отверстий.
3. Вставляют дюбели, вкручивают шурупы.
4. Подвешивают устройство с помощью петель, кронштейнов из комплекта.

Установка накопительного водонагревателя

Выбор места

Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.

Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.

Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.

Монтаж настенных креплений

Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.

Установка накопительного водонагревателя начинается с монтажа настенных креплений

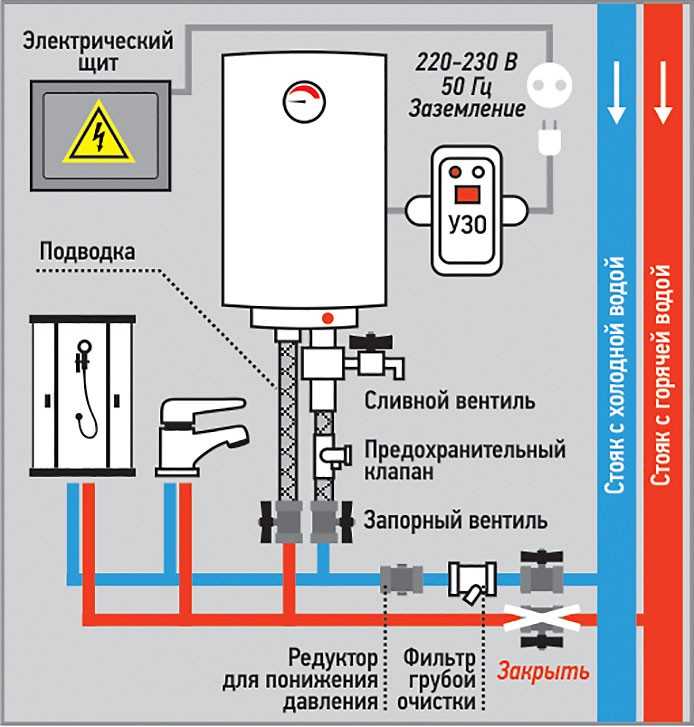

Подключение к водопроводу

Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.

Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети

Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.

Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.

Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой

Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.

Подключение к электросети

Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.

Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.

Водонагреватель обязательно необходимо заземлить

И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!

Подготовительная работа

Где разместить. Зависит от типа водонагревателя. Накопительные системы довольно громоздки, поэтому, если есть возможность, лучше поставить резервуар в подвал или подсобное помещение. Проточные газовые водонагреватели требуют жесткого соответствия нормам по вытяжке и доступу воздуха. Для них нужен хороший напор воды, иначе горелка будет гаснуть. Есть и комбинированный вариант, когда накопительный нагреватель устанавливается, например, в ванной, а проточный — на кухне. Это позволяет иметь одновременный доступ к горячей воде в обоих помещениях, не теряя в комфорте.

Что делать с дымом? Газовые водонагреватели бывают с закрытой и открытой камерой сгорания, правила монтажа их значительно отличаются. Так, установка водонагревателя с закрытой камерой рекомендуется в помещениях с герметичными окнами и дверьми. Воздух для сжигания газа поступает «с улицы», а газ и чад отводятся по коаксиальному дымоходу за пределы дома (выходное отверстие должно располагаться не рядом с окном и не ниже 2,5 м от земли). Такая система безопаснее открытой, где воздух поступает в камеру из помещения. Дымоход не должен сужаться на всем протяжении. Желательно, чтобы он был сделан из кислостойкой стали — это предохранит от коррозии.

Природный или сжиженный? Установка водонагревателя имеет свои нюансы в зависимости от того, на природном или сжиженном газе он будет работать. Для сжиженного газа нужна другая горелка и специальный редуктор давления.

Объем имеет значение. То, насколько комфортно вам будет пользоваться накопительным водонагревателем, зависит от объема резервуара и технических характеристик агрегата – учитывайте это, вписывая его в интерьер. Накопительные водонагреватели бывают вертикальные и горизонтальные, навесные (как правило, небольшого размера) и напольные.

Оборудование накопительного типа: устройство и принцип действия

Прибор представляет собой теплоизолированный бак произвольной формы. В него вмонтирован ТЭН, который прогревает воду до заданной владельцем температуры.

Электрические водонагреватели — практичное решение для бесперебойного получения горячей воды

Важно только правильно определить объем прибора. Она варьируется в пределах от 35 до 85С

В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость

Она варьируется в пределах от 35 до 85С. В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость.

По достижению заданной температуры прибор отключается. Такой режим работы позволяет устройству экономно расходовать электроэнергию.

Нагреватели, встроенные в бак, могут быть трубчатыми или спиральными. Первый вариант более надежен, не боится воздушных пробок, однако со временем обязательно покрывается накипью.

Спиральным устройствам накипь не страшна и греют они на порядок быстрее. Бак может быть стальной или пластиковый. Его внутренняя поверхность покрывается эмалью или стеклокерамикой.

Чтобы сварные швы стальной емкости не ржавели, в бак вставляются особые анодные стержни, не дающие железу окисляться. Их нужно менять с периодичностью в 5-8 лет.

В стандартную конструкцию водонагревателя входит термостат, отвечающий за поддержание заданной температуры. Система управления прибором может быть как ручной, так и автоматизированной.

Устройство может оснащаться дополнительной функцией быстрого нагрева воды. Накопительные водонагреватели различаются объемом, который, в свою очередь, влияет на скорость нагрева воды.

Чем больше объем, тем дольше оборудование будет прогревать жидкость. Желательно точно рассчитать потребность в горячей воде, чтобы не заставлять устройство работать вхолостую и при этом не испытывать ее нехватки.

На схеме представлено общее устройство электрического накопительного водонагревателя

Как правильно установить проточный напорный водонагреватель?

В отличие от предыдущего, такой бойлер крупнее и мощнее — он может подавать горячую воду в несколько мест одновременно. Лучше всего его устанавливать рядом там, где тёплая вода нужнее всего — ванная комната или кухня. В квартире зачастую напорная установка монтируется в тех же местах, что и накопительная. Главное — защитить от попадания воды и обеспечить беспрепятственный доступ к нему в случае ремонта.

Что понадобится?

• Бойлерная установка;
• Перфоратор и свёрла по керамике и бетону;
• Шурупы (дюбели);
• ФУМ-лента;
• Два гибких шланга;
• Два тройника;
• Два крана Ду 15;
• ПВС-кабель 3х4;
• дифавтомат на 25 А.

Так же, как и при установке накопительного водонагревателя, нужно по шаблону разметить место нахождения устройства и просверлить два отверстия для дюбелей или шурупов, если будете устанавливать на специальную планку. Закрепите бойлер и переходите к проведению воды и электричества.

Подключение проточного напорного водонагревателя в квартире

Примерная схема подключения проточного водонагревателя выглядит так:

1. От смесителя через тройник проведите горячую воду к выходу из бойлера по гибкому шлангу и уплотните соединение ФУМ-лентой.
2. Ко входу закрепите той же лентой второй шланг и через тройники подведите прямо к холодному стояку.
3. Снабдите трубы соответствующими кранами.

Подключение проточного водонагревателя такого типа через розетку никто не производит; ведут сразу к щитку через дифавтомат, соединяя их подходящим трёхжильным кабелем.

Как правильно запустить?

1. Закройте кран на горячем стояке и откройте на бойлере;
2. Включите горячее водоснабжение в раковине и дождитесь нормальной струи без шипения;
3. Включите нагрев, подав электричество к автовыключателю.

Убедитесь в исправности подключенного бойлера и наслаждайтесь комфортной жизнью вне зависимости от ремонтных работ теплотрассы и сезона.

Монтаж

Начать монтаж необходимо с проверки помещения на соответствие стандартам. Правила легко выполнимы в любом подсобном помещении или на кухне в квартире.

Требования:

• минимум 0,2 м3 объёма воздуха на 1 киловатт мощности аппарата;
• дверь не уже 800 мм;
• в обязательном порядке должна быть вентиляционная отдушина;
• при монтаже водонагревателя в подвальном помещении, необходим газоанализатор с защитным клапаном.

Вешают водонагреватель на металлическую планку, при этом до пола от нижнего края аппарата должно быть более 1000 мм, а до потолка 250 мм (дерево) и 50 мм для негорючих материалов. Планку крепить надо строго горизонтально, используя строительный уровень.

Крепеж зависит от типа стены, рекомендуется дюбель-гвоздь не менее 60 мм. Если дюбель сел некрепко, замените на другой, водонагреватель весит с водой достаточно много.

Своими руками этот процесс выполнить просто, главное создать надёжную опору.

Подключение колонки к дымоходу выполняется стальной трубой или алюминиевым гофрированным рукавом. Соблюдая одинаковый диаметр отводящего патрубка и соединительной трубы.

Процесс установки следующий: трубу надеваем на патрубок и фиксируем металлическим хомутом. Далее вставляем в дымоход другой край трубы, щели заделываем песочно-цементной смесью.

Требования к соединительному участку дымохода:

• длина горизонтальной секции не больше 6 м;
• колен — максимум три штуки;
• длина от патрубка до первого колена не более 50 см.

Возможно, Вас заинтересует статья о накопительных водонагревателях Аристон. Статью о ремонте водонагревателей Аристон своими руками читайте здесь.

Факторы выбора водонагревателя

Выбирая электрический проточный водонагреватель, необходимо учитывать:

• объем горячей воды, расходуемый в сутки — он зависит от количества людей, постоянно проживающих в квартире или доме;
• стоимость электроэнергии, которая будет затрачиваться на нагрев воды;
• сумму, которая может быть потрачена на приобретение нагревателя;
• желаемую температуру жидкости на выходе;
• объем потребляемой воды при одновременном включении всех водоразборных точек.

Если планируется самостоятельный монтаж прибора, нужно принять во внимание:

• сложность установки;
• ремонтопригодность модели;
• комплектацию;
• условия гарантийного обслуживания;
• срок гарантии.

Виды бойлеров

Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.

1. Агрегат косвенного нагрева. В них отсутствуют ТЭНы, а жидкость в баке может нагреваться от внешних источников (системы отопления, с использованием твердотопливного или газового котлов, гелиосистемы, с применением солнечных батарей). Аппараты могут быть как настенные, так и напольные (емкость может достигать до 1000 литров, и при монтаже их приходится ставить на пол).

2. Газовый накопительный бойлер. Данный вид аппаратов не стоит путать с газовыми колонками, по своей сути являющиеся нагревателями проточного типа. Вода в газовом агрегате греется за счет сгорания газа и находится в специальном резервуаре. Установка бойлера своими руками не рекомендуется по причине того, что подключение к газу должно проводиться специалистами. Кроме того, нужно обеспечить хорошую вытяжку для продуктов сгоревшего газа.

3. Электрический накопительный агрегат. Электрические бойлеры пользуются наибольшей популярностью. Жидкость в них нагревается с помощью ТЭНов, установленных внизу бака. Температура регулируется встроенным термостатом. На примере водонагревателя Термекс можно увидеть, что существует и электронное управление нагревом жидкости в агрегате. Электрические аппараты имеют компактные размеры и просты в установке и подключении.

Инструменты

Установить проточный водонагреватель можно двумя путями:

• пригласить специалиста;
• выполнить все работы самостоятельно.

В первом случае ваши заботы ограничиваются покупкой водонагревателя и смесителя. Все остальное профессионал носит с собой. Вам надо будет обеспечить ему доступ в квартиру и принять у него работу.

Если же вам больше нравится все делать самому, приготовьте набор инструментов:

• дрель: ее мощность должна быть достаточной для сверления отверстий в бетонной стене;
• сверло по бетону: диаметр выбирайте в соответствии с аналогичным параметром шурупов и дюбелей;
• медный электрический провод: сечение выбирайте по мощности водонагревателя;
• защитный автомат;
• водопроводный ключ;
• отвертка или шуруповерт;
• пассатижи.

Еще вам понадобится лента ФУМ. Для обвязки водонагревательного прибора купите заранее гибкий шланг: с его помощью соединяют нагреватель и водопровод. Запаситесь и вентилем – его надо будет установить на входе в водонагреватель, чтобы иметь возможность отсечь прибор от воды в случае необходимости.

Подключение к водопроводной системе

Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.

Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.

К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.

Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму

После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает.

Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя

При установке устройства важно точно соблюдать последовательность их соединения

. Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы

При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.

Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком

Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.

Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.

Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.

Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.

А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.

На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.

Место установки

Ставите крышку на свое место и устанавливаете нагреватель туда, где его не будут доставать прямые брызги воды.

При этом прибор должен располагаться строго горизонтально.

Если вы его поставите на полочку или подвесите на проволоку, он в процессе работы может наклониться и “завоздушиться”. Участок тэна, оказавшийся из-за этого без воды, просто перегреется и сгорит.

Поэтому два шурупа в стену, с соблюдением уровня горизонта, засверлить все же придется.

Ошибка №4 Нагреватель при использовании его в качестве душа не рекомендуется устанавливать ниже уровня головы человека или располагать внутри ванны.

Над раковиной ставить разрешается.

С местом и проводкой разобрались, переходим к сантехнике.

Монтаж проточного водонагревателя

Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.

С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.

Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.

Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.

После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.

На этом монтаж будет завершенным. Ниже представлены примеры работ.

Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.

Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.

Инфракрасные теплые полы электрические под ламинат и плитку на бетонный и деревянный пол, плюсы и минусы, как выбрать, монтаж своими руками

Рассмотрим первый случай.

Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.

Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.

Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.

Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.

Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.

Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.

Если же отдельного вывода в системе обеспечения нет, то придется его сделать.

Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.

Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.

Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.

При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.

Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.

Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.

После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.

Далее прибор включается в розетку и проверяется работоспособность системы.

Второй случай.

Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.

Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.

Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.

При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.

Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.

Подсоединение к трубам горячей и холодной воды

После кабеля переходим к сантехнической запорной арматуре.

Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.

Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.

Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.

Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).

Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.

Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.

К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.

Пустая незадействованная жила будет резервной, что называется на всякий случай.

Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.

Ошибка №6
При этом соблюдайте минимальные расстояния до ближайших объектов.

Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.

После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике

Не важно, что это будет – медь или дешевый полипропилен

После примерки и подгонки обжимаете и спаиваете все фитинги.

Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.

Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.

Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.

Электрический накопительный прибор нагрева воды

В накопительном водонагревателе (бойлере) вода нагревается до 35-38ºС и затем ее температура поддерживается на этом уровне автоматически. При открытии крана теплая вода вытекает из емкости, а вместо нее в бак поступает следующая порция холодной воды. Длительность нагрева воды в данных водонагревателях зависит от двух параметров. Это объем бака и мощность ТЭНа. Чтобы потери энергии были минимальными, баки для воды выполняются теплоизолирующими (в виде термоса), что не позволяет отдавать тепло воды на нагрев помещения, где установлен водонагреватель.

Типовое устройство накопительного электрического водонагревателя

Такой аппарат можно подключить к обычной розетке, так как для постепенного нагрева воды не требуется высокая мощность. К примеру, 150-литровые водонагреватели такого типа потребляют не более 2 киловатт. Именно это обстоятельство и делает популярными эти приборы, поскольку их можно установить практически в любое помещение. Кроме того, высокий спрос на них обусловлен и другим преимуществом накопительных водонагревателей: воду можно расходовать с двух водозаборных точек одновременно – и на кухне, и в ванной.

С другой стороны, бойлеры имеют и некоторые недостатки. Это большие габариты, необходимость в периодическом техническом обслуживании: очистка нагревательных элементов от накипи, замена магниевого анода. Не секрет, что любой ТЭН в процессе эксплуатации покрывается накипью, что уменьшает его теплоотдачу, а, следовательно, растет расход электроэнергии на нагрев воды. Чтобы защитить ТЭН от накипи, возле него встраивают магниевый анод в виде стержня. Растворяясь в процессе эксплуатации, он уменьшает образование накипи. По мере изнашиваемости, а это зависит от интенсивности эксплуатации и уровня жесткости воды, анод меняют. Объем нагретой воды зависит от емкости бака, поэтому выбирая накопительный водонагреватель, нужно ориентироваться на нужную вам емкость.

На слишком большой бак расход электроэнергии будет больше, да и занимать он будет лишнее пространство. Поэтому стоит подумать хорошо, чтобы выбрать прибор с оптимальной для вас емкостью, не тратить лишние деньги и не занимать лишнюю площадь. Если водонагреватель необходим только для подачи теплой воды на случай периодических отключений, достаточным будет объем в 10-15 литров. Только для принятия душа будет достаточным прибор с емкостью бака 50 литров. Для горячей ванны потребуется бак объемом до 150 литров. В загородном доме, где отсутствует централизованное горячее водоснабжение, необходимый объем составляет 200 литров и более.

Большинство производителей выпускают модели горизонтального и вертикального исполнения, в последнее время созданы и современные универсальные конструкции (устанавливаются по необходимости – либо горизонтально, либо вертикально).

Преимущества бойлера

Существуют неоспоримые преимущества бойлера, рассмотрим их:

1. Датчик температуры, который работает автоматически. В случае неисправности он просто отключается. Если смотреть с точки зрения пожарной безопасности, то конечно же, выигрывает производственный бойлер, так как он оснащен несколькими видами блокировок. А вот если рассматривать ситуацию с самодельным – то тут все на Ваше усмотрение.
2. Датчик расхода воды и датчик давления. Конечно, бойлер нивелирует перепады давления, выносит гидроудары, а также легко справляется с большим напором воды. Экономить воду с бойлером выгодно только в том случае, если он малогабаритный. Например, бойлер на 50 литров потребляет достаточное количество электроэнергии, так что экономия на воде практически не заметна. Как только в системе водоснабжения появляется недостаточное давление (менее 0,6 бар), то бойлер автоматически отключается. Что же касается проточного водонагревателя, то даже с минимальным потоком воды, количество вытекаемых литров воды в минуту составляет около 1,5 л.

Они фиксируются на место крана и имеют презентабельный вид. Для дополнительной безопасности корпус необходимо заземлить, так как оборудование имеет электропитание.

В более дорогих моделях в комплект прилагается насадка-душ, что весьма удобно для дачников. Но, к сожалению, цена такого устройства весьма внушительна.

Примите к сведению: не рекомендуется устанавливать проточный нагреватель в ванне, так как это может привести к пожару. Лучше всего, проведите вдоль стены пластиковые или металлические трубы и установите их в душевой кабине.

Установка металлического крана шарнирного типа значительно упростит эксплуатацию накопителя. Без крана это будет больше походить на рукомойник, что весьма нецелесообразно

Уделите внимание герметичности накопителя (крышку необходимо варить аргоновой сваркой) и всей конструкции в целом. Утеплите корпус и сделайте его более безопасным. При использовании накопительного проточного нагревателя, обращайте внимание на показания счетчика: в сельской местности максимальная мощность составляет порядка 4 кВт

Если обычный электрочайник тянет 1,5 -2 кВт, а телевизор 1 кВт, то Вы уже можете посчитать, какие электроприборы можно включать одновременно, а какие нет

При использовании накопительного проточного нагревателя, обращайте внимание на показания счетчика: в сельской местности максимальная мощность составляет порядка 4 кВт. Если обычный электрочайник тянет 1,5 -2 кВт, а телевизор 1 кВт, то Вы уже можете посчитать, какие электроприборы можно включать одновременно, а какие нет. Если счетчик автоматический, то он просто выбьет пробки, так как сработают предохранители, которые можно заменить

А вот если Ваш счетчик не имеет предохранителей, то включение одновременно насоса для закачки воды, электроплиты и телевизора, может вызвать возгорание проводки

Если счетчик автоматический, то он просто выбьет пробки, так как сработают предохранители, которые можно заменить. А вот если Ваш счетчик не имеет предохранителей, то включение одновременно насоса для закачки воды, электроплиты и телевизора, может вызвать возгорание проводки

Если обычный электрочайник тянет 1,5 -2 кВт, а телевизор 1 кВт, то Вы уже можете посчитать, какие электроприборы можно включать одновременно, а какие нет. Если счетчик автоматический, то он просто выбьет пробки, так как сработают предохранители, которые можно заменить. А вот если Ваш счетчик не имеет предохранителей, то включение одновременно насоса для закачки воды, электроплиты и телевизора, может вызвать возгорание проводки.

Выводы + видео

Из вышесказанного видно, что установка проточного водонагревателя своими руками – процедура доступная каждому. Однако, если речь идет о подключении к газовой системе, то без специальных служб работу делать не рекомендуется

Все действия важно выполнять в соответствии с пошаговой инструкцией

Это позволит обеспечить безопасность в период монтажа и последующей эксплуатации. Разрешение брать обязательно, если нужно установить газовый проточный нагреватель. В случае с электрическими моделями усложняется процесс расчета проводки, которую нужно правильно смонтировать. Стены придется штробить, кабель вмуровывается. В остальном процесс не вызывает сложностей.
