Как подключить и установить usb-розетку в квартире?

Подключение USB розеток

Как видите, сейчас на рынке представлено достаточно большое количество USB розеток на самый разный вкус. Но независимо от их вида подключаются к электрической сети они достаточно просто. Тем не менее, ниже мы приведем варианты подключения наиболее распространенных моделей.

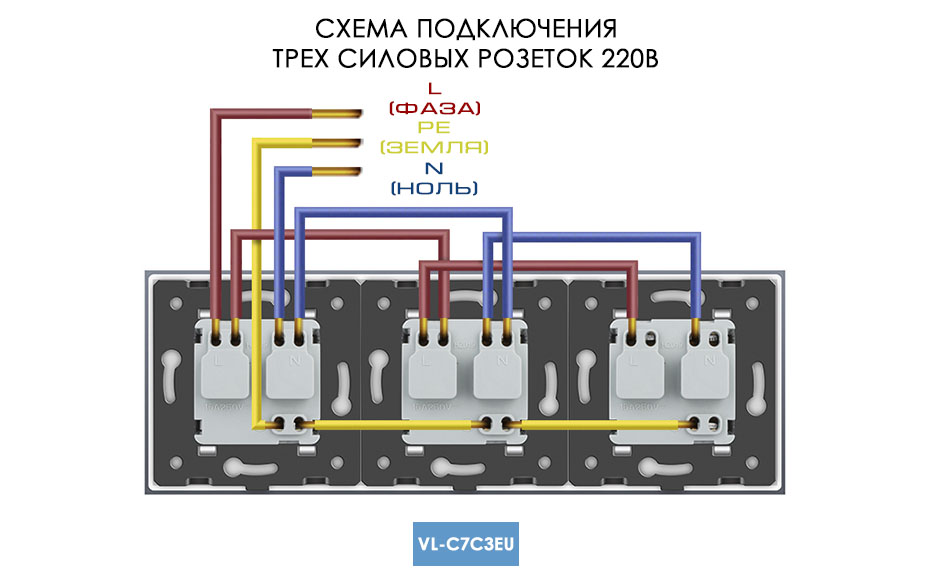

Подключение встраиваемых USB розеток

Начнем наш обзор вариантов подключения с наиболее распространенной модели – встраиваемой розетки. Вопросы установки закладных коробок, штробления стен и тому подобное мы рассматривать не будем, ведь они не отличаются от процессов установки обычных силовых розеток. Располагаться же USB розетка настенная должна таким образом, дабы недалеко было место для установки заряжаемых девайсов.

Подключение USB розеток

Итак:

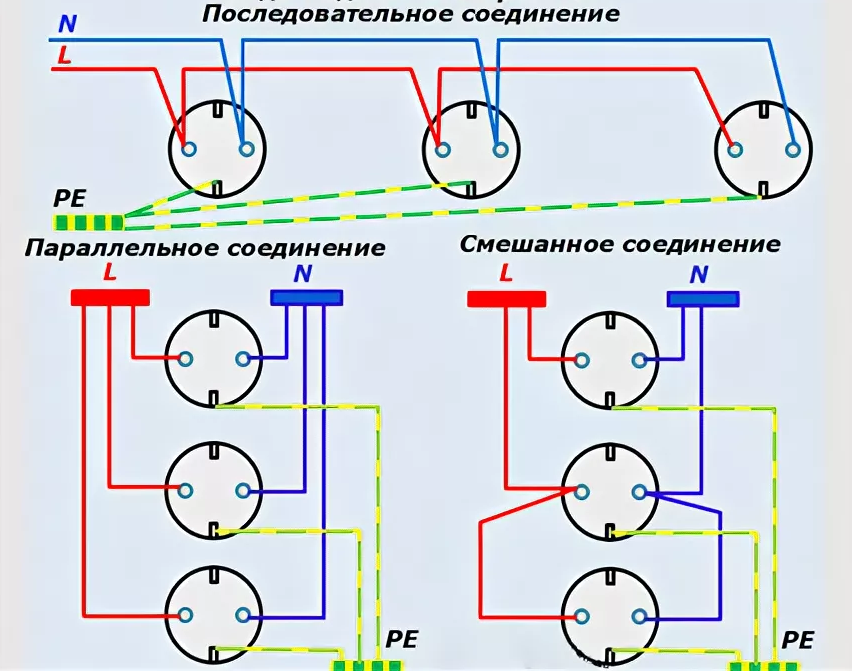

• Для подключения USB розетки нам потребуется фазный и нулевой провод. Их мы можем взять от силовой розетки, расположенной рядом или с распределительной коробки. Исходить здесь стоит из целесообразности и трудоемкости прокладки провода.
• Прежде всего снимаем напряжение с распределительной коробки или розетки, в которой предстоит производить подключение.
• Фазный и нулевой провод от распределительной коробки подключаем к вводам розетки. У большинства производителей клеммы для подключения фазного и нулевого проводов имеют соответствующие обозначения. К клемме, обозначенной «L», подключаем фазный провод. К клемме, обозначенной «N», подключаем нулевой провод. Если соответствующего обозначения не имеется, то подключение производим в произвольном порядке.

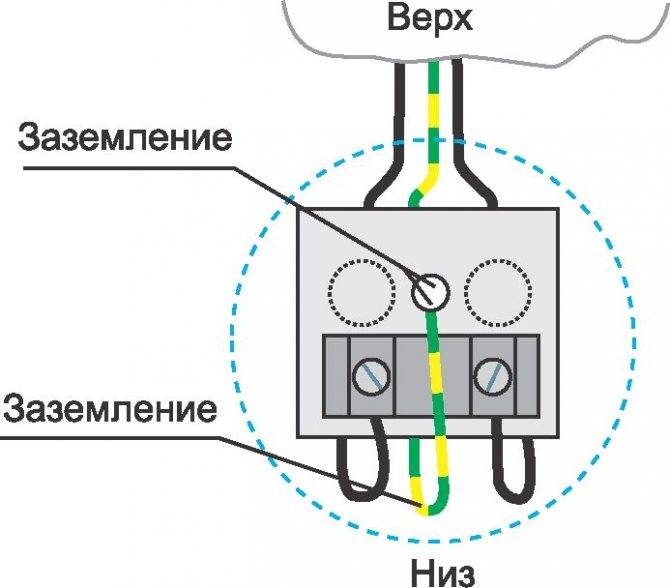

• У некоторых производителей ЮСБ розетка может содержать дополнительно клемму с обозначением «PE» или «PEN». Этот контакт предназначен для подключения защитного заземления.

Подключение встраиваемых USB розеток с выключателем

Розетка ЮСБ с выключателем принципиально не отличается от своего собрата без коммутационного аппарата. Если выключатель и розетка поставляются единым блоком, то обычно коммутация между ними уже выполнена.

Поэтому мы будем рассматривать случай, когда выключатель устанавливается отдельно от розетки как более сложный.

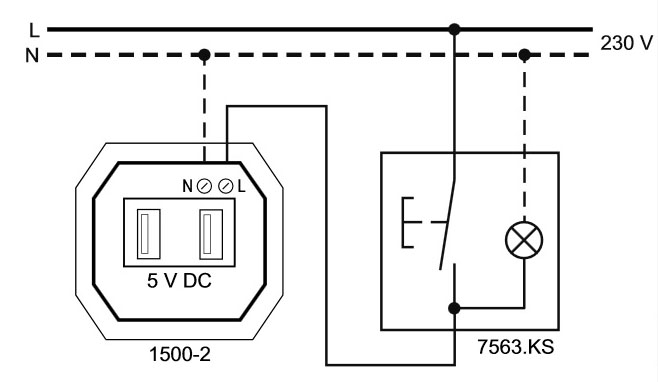

На фото представлен способ подключения USB розеток через выключатель

Итак:

• Прежде всего снимаем напряжение с распределительной коробки или соседней розетки, от которой предстоит производить подключение.
• После этого к вводу выключателя подключаем фазный провод. Провод от вывода выключателя подключаем к соответствующему контакту на блоке USB розетки. Обычно он обозначен аббревиатурой «L». Если такового обозначения нет, то просто к одному из контактов.
• Нулевой провод от распределительной коробки подключаем непосредственно ко вводу розетки. Если ваша сеть выполнена согласно норм ПУЭ, то этот провод обозначен голубым цветом.
• Далее наша инструкция советует подключить к соответствующим контактам защитный провод, если место для такового предусмотрено на розетке. После этого можно закрепить розетку и выключатель, подать напряжение и опробовать работоспособность нашей схемы.

Как установить и подключить в помещении или машине?

Чтобы установить USB розетку в помещении, понадобятся отвёртка, нож, фазовая отвёртка. Пошаговое руководство по установке:

1. Аккуратно проверьте провода фазовой отвёрткой.
2. Отключите напряжение в основном электрощите.
3. Отсоедините декоративную заглушку.
4. Очистите провода ножом от изоляции, соскоблите кончики металла от оксидной плёнки.
5. Вставьте провода в зажимные места, закрутите их болтами.
6. Установите розетку в технологическое отверстие в стене или в стакан.
7. Закрепите розетку по центру натяжными усами. Подтягивайте винты отвёрткой по очереди, чтобы конструкция встала ровно по центру.
8. Поставьте декоративную накладку на место.

Данных манипуляций достаточно, чтобы устройство работало. Для проверки подсоедините любой гаджет и посмотрите на уровень заряда. В машине тоже можно сделать выход для питания гаджетов своими руками. Для этого потребуется специальный блок, который вставляется в прикуриватель. Его можно использовать двумя способами:

1. Вставить в прикуриватель и оставить его на этом месте.
2. Разобрать блок и спрятать его микросхему под торпеду. Входные контакты запитать от дополнительных проводов от аккумулятора или самого прикуривателя. Докупить кабель USB и вывести его под торпедой в любое удобное место на приборной панели. Можно ещё пропустить провод под тоннелем авто и расположить гнездо на уровне коробки передач.

Второй способ займёт больше времени, однако полученный результат будет смотреться аккуратнее и красивее. Гнездо прикуривателя останется свободным. СоветЕсли подсоединена розетка в автомобиле к аккумуляторной батарее, старайтесь не оставлять подключённых приборов в салоне авто. Иначе быстро сядет сам аккумулятор.

Преимущества и недостатки USB-розеток

Учитывая постоянно растущую популярность мобильных устройств и других приспособлений с USB-разъёмами, производители начали выпускать современные USB-розетки. Внешне такая розетка ничем не отличается от обычных бытовых аналогов. Её можно устанавливать где угодно и использовать для подзарядки разных устройств, потому что розетка с usb портом считается универсальной. Пока изобретение постоянно усовершенствуется, но в дальнейшем производители планируют выпускать розетки, к которым можно подключать не только мобильные устройства, но вентиляторы и другие бытовые приборы с USB-шнурами.

Какие существуют виды USB-розеток?

На сегодняшний день существует несколько видов USB-розеток, отличающихся своим устройством. В продаже есть:

• Розетки для подзарядки мобильных устройств, с одним, или несколькими выходами.
• Комбинированные розетки, в которых есть порт для подключения разных устройств. Такую модель можно использовать для бытовых приборов и мобильных устройств.
• Розетки с интерфейсом, с помощью которого можно передавать различные данные.

Существуют более мощные розетки для 2-модульных устройств с мощностью около 1500 мАч, и менее мощные, для 1-модульных устройств. Мощность последних не превышает 750 мАч. Благодаря встроенному трансформатору и порту, с помощью USB-розеток можно заряжать даже мощные энергоёмкие устройства.

В чём особенности USB-розеток?

Прежде чем покупать и устанавливать USB-розетку, стоит более детально изучить её преимущества и недостатки. Благодаря USB-розеткам можно:

• Заряжать устройства без блоков питания.
• Экономить электроэнергию, работает устройство очень экономно.
• Использовать один кабель для зарядки разных устройств, что очень удобно в эксплуатации.
• Использовать другие электроустановочные модули вместе с розеткой.
• Автоматически регулировать необходимую для подзарядки силу тока. Устройство само определяет необходимые параметры.

Но есть у USB-розеток и свои минусы:

• Если одновременно заряжать несколько устройств, придётся потратить больше времени.
• Стоят такие розетки дорого.

Несмотря на существующие минусы, популярность USB-розеток постоянно растёт, поэтому производители работают над новыми моделями.

Комплектация и дополнительные опции USB-розеток.

В комбинированных розетках, помимо основных функций, может быть встроенный таймер и другие дополнительные опции. Таймер необходим для фиксации времени, которое уходит на зарядку разных устройств. Розетки имеют оригинальный дизайн и внешне напоминают компактные полочки для устройств.

Чтобы розетка была удобной в использовании многие производители используют разъёмы европейских и американских образцов, делая устройство универсальным. Также к розетке прилагаются USB-шнуры, с помощью которых можно подключать разные устройства.

В продаже также есть розетки со специальной защитой от детей. Это различные крышки, благодаря которым ребёнок не сможет дотронуться до отверстий розетки. В производстве USB-розеток:

• Используют качественную изоляцию.
• Придерживаются основных международных стандартов.
• Применяют качественный материалы, соответствующие всем необходимым требованиям.

Прежде чем попасть на прилавки все USB-розетки проходят тщательное тестирование с применением максимальных нагрузок. Продукция полностью соответствует заявленной стоимости и отличается высоким качеством.

Использование USB-розеток во многом облегчает процесс подзарядки цифровых и мобильных устройств. Теперь, чтобы зарядить разные приборы, достаточно использовать общий кабель и одну розетку.

Источник

Установка юсб-розетки

Вне зависимости от используемой модели, перед осуществлением монтажных работ, необходимо обесточить домашнюю электрическую сеть.

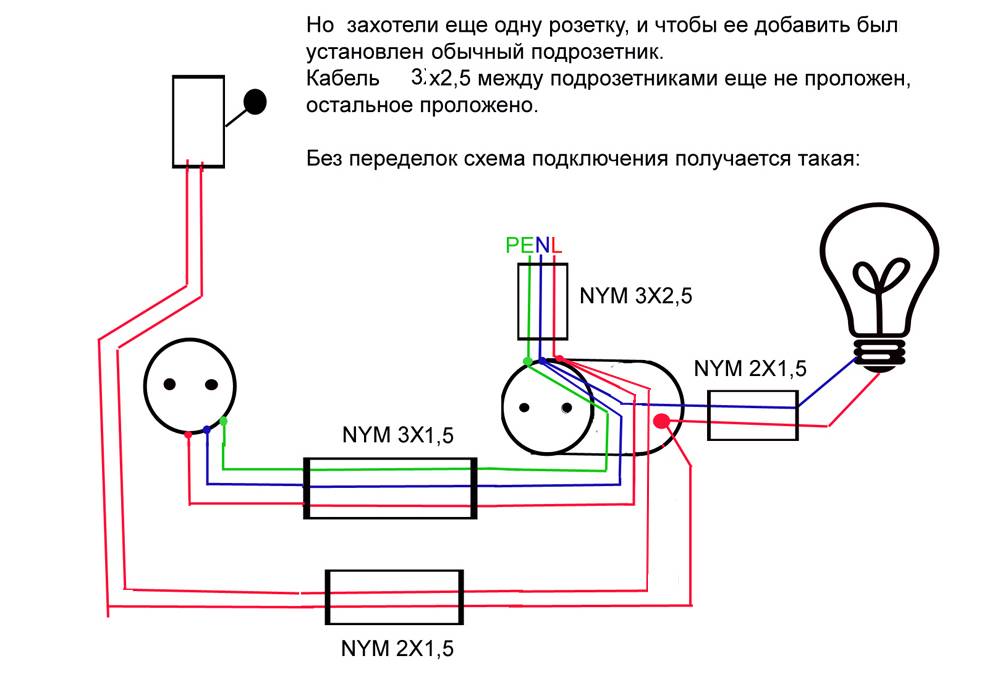

Монтаж юсб-розетки осуществляется после того, как будет определено место для её установки. Наиболее перспективным расположением такой модели, является установка её рядом с электрической розеткой 220 В. В этом случае не требуется штробить стену до ближайшей распределительной коробки, осуществить отбор мощности для подключения юсб-устройства можно от работающей электрической модели.

Для подключения внутренней розетки потребуется сделать неглубокое отверстие, диаметр которого будет равен размеру подрозетника. Затем делается неглубокий канал к электрической розетке или распределительной коробке, для прокладки провода скрытой проводки. Подключается usb розетка стандартным способом с затяжкой винтового крепления на клеммах. Подключение некоторых моделей, следует производить таким образом, чтобы фазный провод был подключён к клемме «L», а к клемме «N», подключался нулевой провод. Определить какой из двух проводов подключённых к электрической розетке, является фазным, не представляет большой сложности, если воспользоваться отвёрткой-индикатором.

Если изделие имеет клемму «РЕ», то к ней обязательно следует подключить провод, который соединён с защитным заземлением.

Накладные розетки с usb зарядкой установить значительно проще, для этого, к предполагаемому месту установки подводится внешний кабель-канал, к которому и подключается розетка с usb. Когда клеммы, такого устройства будут правильно подключены к кабелю, внутренняя часть крепится к стене с помощью дюбель-гвоздей. Для завершения монтажных работ, достаточно установить внешнюю декоративную накладку, включить ранее отключённое в доме электричество, и приступить к использованию юсб-розетки.

Как подключить юсб розетку своими руками видео обязательно посмотрите:

Розетка USB своими руками

Человеческое творчество не стоит на месте. Технически творческие люди умудряются из простой электророзетки изготовить устройство с подключением интернета по проводной сети и WiFi.

Их творческое начало позволяет напичкать такие розетки датчиками движения, света и температурного режимов, а при необходимости и видеокамерой.

Для изготовления сетевой розетки USB используются:

• узел контроля WiFi;
• контакторное реле на шестнадцать ампер;
• светодиод вкл/выкл;
• блок питания на 5В;
• розетка;

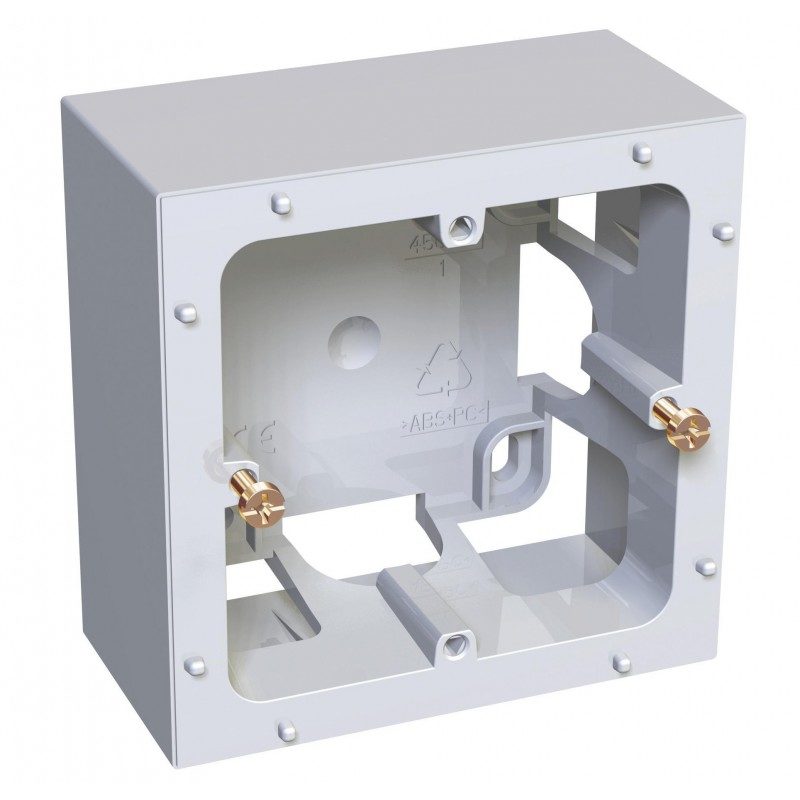

• встраиваемая подрозеточная коробка.

Под светодиод просверливается отдельное отверстие на фасадной накладке розетки. Схема подключения элементов проста, находится просто в интернете.

USB Розетка | В стену

Мобильные телефоны, цифровые камеры, навигационные приборы, планшетные компьютеры, mp3-плееры и много других мобильных устройств прочно вошли в нашу повседневную жизнь. Они весьма практичны и удобны, уже трудно представить, как без них можно обходиться.

К сожалению, за такую мобильность приходится платить – ведь заряда встроенных батарей хватает не на долго и периодически необходимо ставить устройства заряжаться. Для зарядки аккумуляторов чаще всего используют персональный компьютер, либо ноутбук, подключая мобильные устройства в разъемы USB с помощью специального кабеля. При этом зачастую на столах, кухонных шкафах, тумбах и даже просто на полу возникает большая путаница из проводов, что не просто некрасиво, но и небезопасно. В такой неразберихе тяжело быстро найти нужный кабель, приходится распутывать большой клубок из проводов в поисках подходящего штекера.

На помощь, в решении этой проблемы, к нам пришли производители электроустановочных изделий, предложив розетки с разъемами USB, простыми в установке и эксплуатации. Необходимо просто поместить штекер USB кабеля в такую розетку и процесс зарядки начнется. Кроме того, это решение электроэффективное, способствующее энергосбережению, ведь зарядка портативных устройств происходит без участия персонального компьютера или ноутбука, да и «кабельный салат» остается в ящике. А розетки оснащенные 2 разъемами USB – это двойной комфорт.

Так же благодаря тому, что в 2011г. Международный союз электросвязи утвердил стандарт, описывающий универсальное зарядное устройство для всех сотовых телефонов продающихся на территории ЕС, практически все мобильные телефоны теперь заряжаются именно через разъем USB.

Устройство USB розетки как визуально так и технически полностью совместимо с универсальным стандартом электроустановочного оборудования, она идеально интегрируется в существующую электросеть квартиры, при этом как уже была сказано в высшей степени энергоэффективна. Встроенный блок питания автоматически обеспечивает требуемый ток зарядки, за счет этого достигается совместимость с большинством устройств. При этом USB разъем выдает постоянный ток 700мА напряжением 5В и имеет удивительно низкое энергопотребление в режиме ожидания.

Установить USB розетку можно вместо обычных электроустановочных механизмов, к примеру, штепсельной розетки стандарта Schuko, используемой в России и ЕС.

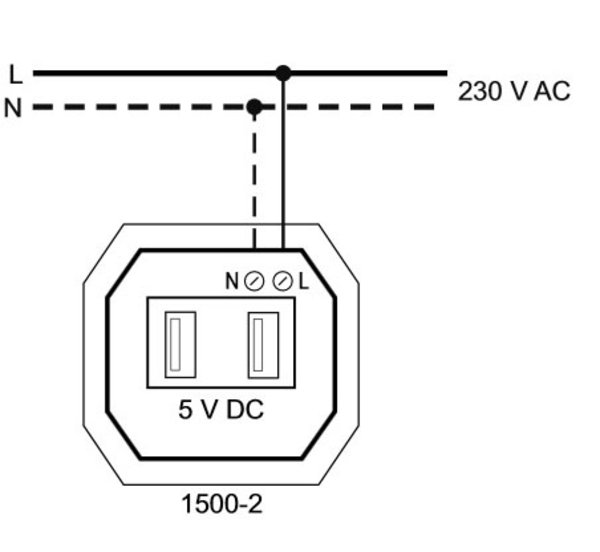

Стандартная схема подключения USB розетки представлена на изображении ниже, как видите она максимально простая, используются только Фазный провод и Нулевой (Рабочий ноль).

Удобно подключать USB розетку через выключатель. При этом выключатель ставиться в разрыв фазного провода идущего к розетке и вы всегда имеете возможность выключать подачу энергии на USB розетку, когда в ней нет необходимости. Схема подключения USB розетки через выключатель представлена ниже.

Выбирать расположение USB розеток необходимо таким образом, чтобы рядом находились места для хранения заряжаемых устройств – например над прикроватными тумбами, рядом с журнальными столиками, полками, шкафами и т.д.

В настоящее время существуют различные модели USB розеток, как простые на один или два разъема, так и более сложные: с площадками для установки сотового телефона,

совмещенные в одном корпусе с розетками типа Schuko

со встроенным кабелем для подключения USB совместимых устройств.

USB розетки выпускаются для всех видов электропроводки: для внешней установки – накладные, для внутренней – встроенные, а так же для установки в кабеленесущие системы.

В скором времени, вероятно, USB розетки будут установлены повсеместно, наравне с другими компонентами элетроустановочного оборудования. Сейчас же они встречаются довольно редко, в основном из-за своей новизны и низкой информированности потребителей, несмотря на то, что большинство известных производителей розеток и выключателей уже включило механизмы USB розеток, во многие свои популярные модельные линейки.

Статья по теме: Чем покрасить бетонные стены в гараже

Собираясь делать ремонт, менять проводку или просто если есть желание улучшить пространство вокруг себя, обязательно обратите внимание на это решение – USB розетку, ведь теперь вы знаете насколько она может быть полезна и удобна в повседневной жизни

Метки: usb, розетка usb, розетка, подключение зарядника, зарядник для телефона

Комментарии 50

Ещё нужно центральные выводы разъёма (D+ и D-) вместе спаять, иначе некоторые девайсы сами отказываются брать больше 500 мА.

и на минус засадить

некоторые девайсы проверяют, не засажены ли обе шины данных на массу. Если засажены, то девайс понимает, что перед ним тупой мощный зарядник, и от него можно жрать более 500мА. А если линии данных висят в воздухе, девайс не пытается отожрать более 500мА, думая, что перед ним кампутер, и тока он много не даст

В powerbox’е и многих других зарядниках просто соединены вместе d+ и d-, этого достаточно.

угу, и такое тоже. Просто, несмотря на стандарт USB, разные производители разных гаджетов так и норовят туда впихнуть чо-нить не по стандарту. Максимальное число контактов гнезда мкро-УСБ, виденное мною в одном смартфоне, было 10 штук. Т.е. по сути своей, это разъём, лишь по форме гнезда совпадает с УСБ, и по расположению крайних лап питания (и то, под вопросом)

Спаял всё и минус туда-же припаял, пока заряжается — 73%(жду пока) только катушка Очень горячая

угу, и такое тоже. Просто, несмотря на стандарт USB, разные производители разных гаджетов так и норовят туда впихнуть чо-нить не по стандарту. Максимальное число контактов гнезда мкро-УСБ, виденное мною в одном смартфоне, было 10 штук. Т.е. по сути своей, это разъём, лишь по форме гнезда совпадает с УСБ, и по расположению крайних лап питания (и то, под вопросом)

Не заряжает, катушка перегрелась, и от платы отошла

тяжко ему, бедному. .видать, не может даже заявленные 0,5А отработать. надо плату помощнее, например, у китайцев купить степ-даун на 2,5А и отрегулировать его на 5В

В powerbox’е и многих других зарядниках просто соединены вместе d+ и d-, этого достаточно.

этого Оказалось не достаточно, заряжал телефон только до 71-72%, сейчас спаял и минус туда-же тестчу

Статья по теме: Чем побелить стены в гараже

некоторые девайсы проверяют, не засажены ли обе шины данных на массу. Если засажены, то девайс понимает, что перед ним тупой мощный зарядник, и от него можно жрать более 500мА. А если линии данных висят в воздухе, девайс не пытается отожрать более 500мА, думая, что перед ним кампутер, и тока он много не даст

О как, век живи — век учись, дураком помрёшь )) Надо у себя проверить, а то один смарт ругается на слабую зарядку, а другой нет, хотя токи почти одинаковые потребляют и уж точно меньше того, что может преобразователь .

Измерения и тесты розетки

Для проведения измерений временно подключим розетку к трехжильному сетевому кабелю с вилкой. Разумеется, подключено всё в соответствии с общепринятыми стандартами (правильное подключение L — фазного проводника, защитного PE-провода — заземления и N — нулевого провода).

Для начала, используя мультиметр, который был под рукой, измерим потребление тока от сети 220 В импульсным источником питания без нагрузки:

0,326 мА — это неплохо. Затем проверим выходное напряжение преобразователя без нагрузки:

Вышло 5,21 В, то есть в пределах стандарта USB. Но значение напряжения холостого хода мало что говорит, поэтому попробуем нагрузить инвертор и посмотрим, что произойдет.

Вначале проверим как это будет происходить со старым телефоном — подключим его через измеритель напряжения и тока (USB Doctor).

• Ток зарядки: 0,67 А
• Напряжение: 5,13 В
• Мощность, потребляемая от сети: 4,6 Вт

Теперь проверим как БП будет вести себя под нагрузкой в 1 ампер.

Если мы знаем, что напряжение составляет 5 В, и хотим чтобы ток протекал 1 А, то можем рассчитать по закону Ома, что потребуется резистор на 5 Ом. Вот подходящий с аналогичным значением на 4,7 Ом:

Для этого взял разъем micro-USB и подготовил соответствующую нагрузку:

Вот результат тестов с резистором 4,7 Ом в качестве нагрузки.

• Нагрузочный ток: 0,97 А
• Напряжение: 5,17 В
• Мощность потребляемая от сети: 6,5 Вт.

Попробуем загрузить блок питания еще больше. Подготовим вторую нагрузку из двух параллельно подключенных резисторов:

И используем простой USB-концентратор для одновременного подключения обеих нагрузок:

• Нагрузочный ток: 1,62 А
• Напряжение: 5,03 В
• Мощность: 10,5 Вт.

Результаты теста оказались довольно хорошими. Даже при 1,62 А выходное напряжение не опускается ниже 5 В.

USB Розетка. Топ 3 — Самых известных и лучших брендов по качеству и надежности.

ЭРА – Светильники неизменно пользуются спросом на рынке осветительного оборудования благодаря элегантному дизайну и высокому качеству.

Ассортимент светильников Эра широк: точечные, люминесцентные, настольные, LED панели и прожекторы .

Широкий ряд предлагаемых производителем моделей позволяет потребителю выбрать наиболее подходящий для него светильник.

Подробнее о светильниках Эра можно прочесть в данном разделе сайта ниже.

Розетки ЭРА с USB — удобное решение для современных пространств

Werkel – компания производитель электроустановочных изделий из Швеции, известна не только в своей стране, но и во всей Европе.

За годы работы компания завоевала любовь и доверие миллионов потребителей.

Сегодня в ассортименте Werkel производится несколько коллекций, которые удовлетворят любой вкус. известная шведская марка электроустановочных изделий.

За годы работы компания Werkel уверенно заняла лидирующие позиции, как в скандинавских странах, так и на российском рынке.

Высококачественные материалы, инновационные решения и современные технологии обеспечили продукции Werkel широкую популярность и доверие потребителей.

Традиционные встраиваемые механизмы электроустановочных изделий, коллекции накладных розеток и выключателей в стиле ретро, устройства для накладного монтажа – широкий функциональный ассортимент, богатая цветовая палитра никого не оставят равнодушными.

Источник

Розетка с USB портом в одном корпусе

Внутри USB-розетка имеет модуль преобразователя напряжения 220 В на 5 В постоянного тока и плату с ЮСБ-портом. Модуль может иметь два выхода на разные токи заряда. Однако, некоторые производители выходы для заряда девайсов объединяют.

Встроенная

Встроенная розетка с USB: встраиваемые USB розетки представляют собой единый блок, внутри которого расположен блок питания и от одного до четырех USB разъёмов, расположенных на лицевой панели. Визуально он практически не отличим от обычной силовой встраиваемой розетки.

К преимуществам такого вида розеток можно отнести удобство их использования, стационарность и привлекательный внешний вид. Из недостатков отмечают повышенное энергопотребление в связи с потреблением электроэнергии даже в режиме холостого хода. Это значение не столь существенно и колеблется в пределах 0,1 – 0,5 Вт, но за месяц может набежать до 400Вт.

Двойная

Двойная розетка с USB: встраиваемая розетка двойная для скрытой проводки с USB очень удобная в эксплуатации. Имея такие силовые розетки USB, Вам уже не нужно использовать адаптеры для зарядки телефона и др. устройств. Достаточно обычный кабель USB для подзарядки Вашего девайса подключить к розетке с USB и зарядить устройство.

К тому же зарядники частенько перегорают от перепада напряжения или теряются где-то в квартире. В отличие от них сам кабель для зарядки при правильной эксплуатации не перегорит и прослужит не один год.

Накладная

Накладная розетка с USB: всегда можно сделать розетку накладной из встраиваемой посредством переходника. Накладной блок и в него внутренняя розетка. На примере Legrand серии Valena 776181. Цена, правда, у любого из нормальных производителей, боюсь, не понравится, но это уже отдельная история.

Переходник

Так же есть розетки-переходники. Их преимущество в том, что их вообще не надо никуда монтировать. Воткнул в существующую сетевую розетку и получил выход на 220 вольт еще и USB-разъем, для зарядки гаджетов . Необходимо производить эти действия в другом помещении — пожалуйста, перенеси и никаких проблем. Прошла необходимость и убрал устройство в стол.

Legrand

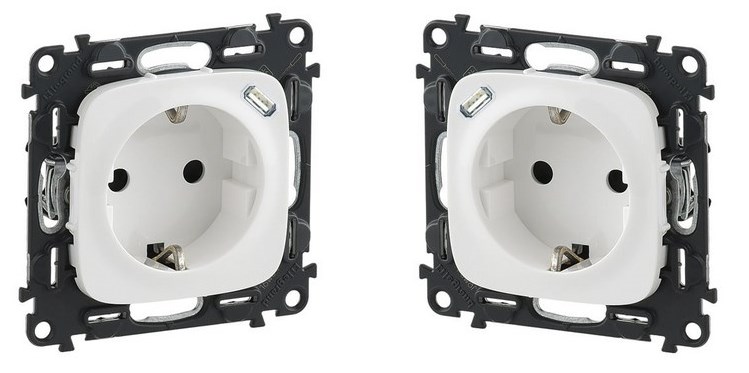

Розетка с USB Legrand: cиловые розетки Legrand с разъемом USB C позволяют использовать бытовую и офисную технику и при этом одновременно заряжать мобильные устройства. Новые модели отличаются стандартными размерами и занимают одно установочное место в постовой рамке.

Современный зарядный модуль USB C 5В 1.5 позволяет подключаться напрямую, не требуя дополнительных переходников, адаптеров и соединений. Он также оснащён встроенной электронной защитой от перегрузки, что обеспечивает дополнительную безопасность гаджетов во время подзарядки и предотвращает их выход из строя.

Schneider

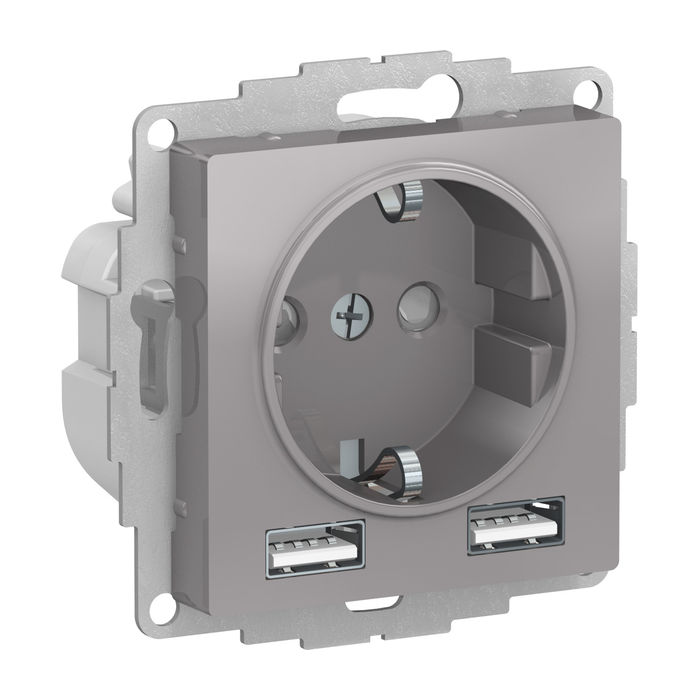

Розетка с USB Schneider: двойная USB розетка Schneider Electric Unica — простое и надежное устройства для подключения одного или двух устройств для зарядки посредством USB-кабеля. При подключении двух устройств отдача 1050 мА при 5 В, одного — 2100 мА.

• Преимущества USB-розеток Schneider Electric:
• Многоуровневая система контроля исключает поставку бракованных моделей.
• Безопасность материалов для здоровья.
• Высокое качество сборки и отсутствие отклонений от проектированной геометрии.

Леруа Мерлен

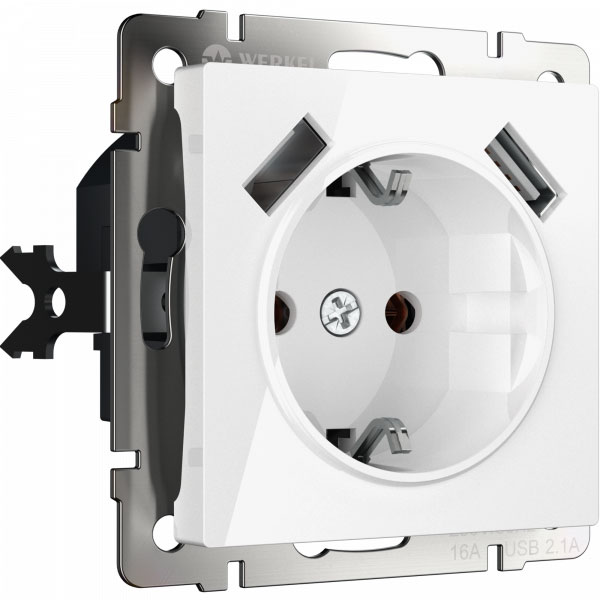

Розетка с USB Леруа Мерлен: встраиваемая розетка Werkel с керамической контактной площадкой подойдет для систем скрытой электропроводки с заземлением. Розетка предназначена для монтажных рамок, лицевая часть выполнена из долговечного пластика в белом цвете.

• компактная встраиваемая конструкция;
• керамическая контактная площадка;
• защитные шторки на контактах;
• 2 USB-разъема.

Полезная розетка по крайне завышенной цене и с посредственным качеством изготовления и сборки, можно брать с оговорками. Недостатки: издает неприятный низкочастотный звук, который слышно в тишине.
