Угол наклона канализационной трубы

1 Влияние угла наклона на работу безнапорной канализационной системы

Подавляющее большинство канализационных систем, особенно бытовых – безнапорные. То есть сточные воды в них текут самопроизвольно (самотеком) под действием гравитации (силы тяжести) Земли. Разумеется, такое движение возможно, только если воде есть куда «падать».

То есть уровень принимающего стоки конца канализационной трубы должен быть выше места расположения выходного отверстия, через которое грязная вода удаляется дальше по системе. Этого добиваются монтированием трубопровода под определенным углом наклона. В итоге получают необходимый перепад по высоте между входным и выходным отверстиями канализационной трубы.

Казалось бы, можно сделать вывод, что чем больше будет уклон канализационной трубы, тем лучше. Но не все так просто. Канализационные стоки изобилуют различными включениями. В них есть жир, остатки еды, мелкий бытовой мусор и прочая грязь. Все это удаляется водой, но она может полностью удалить и вымыть грязевые включения из трубы, только если будет течь с определенной скоростью. Быстрее, чем необходимо, не нужно!

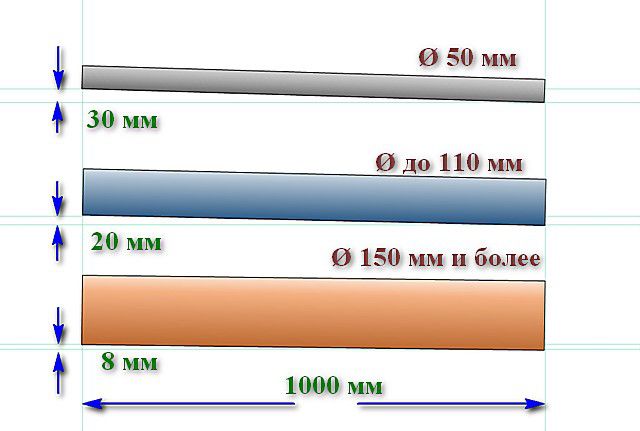

Уклон канализационной трубы

Оптимальная скорость сточных вод в безнапорной канализации 0,7–1 м/с. Так система будет долго и отлично работать не засоряясь, потому что вода сможет эффективно вымывать все нечистоты из трубопровода. Засор может возникнуть разве что в экстраординарном случае. Такую скорость можно обеспечить только установкой трубы под строго определенным углом наклона.

Если уклон будет недостаточным, из-за малой скорости воды ее напор окажется слишком маленьким, чтобы увлечь за собой и вымыть все грязевые включения, особенно твердые. Они будут оседать на стенках трубы и в конце концов забьют систему. Может, даже очень быстро. И тогда потребуется промывка канализационных труб.

Если уклон будет больше, чем это необходимо, то из-за более высокой скорости стока возникнут проблемы. Вода не будет успевать смывать нечистоты – она убежит еще до того, как твердые включения тоже будут удалены из трубы – и произойдет то же самое, что и при недостаточном наклоне. Может возникнуть напор (давление) стоков, на который не рассчитаны водяные затворы канализационной системы. Тогда они будут сорваны и в помещении с трубопроводом появится специфический запах канализации.

Вычисление для частного дома

Уклон труб большого диаметра

При монтаже канализации частного дома делают предварительные расчеты, чтобы в конечном итоге наполненность трубы оказалась на уровне 30%, максимум 50%. Для частного дома при монтаже наружной канализации устанавливаются трубы большего диаметра, учитывая количество точек слива – 1 – 2 унитаза, 2 – 3 ванных или душевых, кухня, 1 – 2 стиральных машины. Мойка для автомобиля, которая находится в гараже, сливает стоки в общую канализацию. Если имеется баня или сауна со встроенным бассейном внутри, то диаметр наружной канализационной трубы должен быть не менее 200 мм.

Для частного дома важнее правильно обустроить внутреннюю канализацию, чтобы вывести стоки во внешнюю трубу. Именно внутри чаще всего бывают засоры. Если заниматься укладкой труб самостоятельно, необходимо всю магистраль нарисовать на стенах и отметить проблемные места, чтобы можно было вызвать специалиста и попросить помощи. Если по рисункам все совпадает, можно приступать к монтажу. Перед заделкой труб в декоративные панели стоки проверяют, засекая время прохождения ими участка магистрали.

Много проблем доставляет жильцам неправильно обустроенный выход внутренней магистрали во внешнюю трубу.

Расчеты для наружной канализации

Уклон труб наружной канализации согласно СНиП

Правила монтажа наружной канализации предусматривают:

Беспрепятственный вывод внутренней магистрали через отверстие в фундаменте, которое должно быть больше диаметра трубы. Это необходимо на тот случай, если произойдет усадка и бетонные конструкции начнут давить на пластиковую трубу, что вызовет ее повреждение. Может образоваться обратный уклон, что чревато застоем воды и фекальных масс в санузлах.
На выходе трубу помещают в металлическую оболочку и обматывают пенопластом, чтобы снизить риск повреждения и промерзания в зимнее время.
Внутренние трубы не предназначены для укладки в грунт, так как имеют другие технические характеристики и не способны длительно выдерживать агрессивные условия внешней среды.

Закладку внешней магистрали проводят не выше 50 см от поверхности земли, так как коммуникации промерзают зимой и потребуется применять гидродинамические машины для устранения льда внутри. С расчетом на уклон траншея делается тем глубже, чем ближе к септику подходит труба. Уклон трубы диаметром 110 мм для наружной канализации должен равняться не менее 1,5 – 2 см на погонный метр.

Монтаж ливневой канализации

Технически процесс прокладки труб для ливневки почти не отличается от обустройства наружного трубопровода.

Какие трубы нужны для подземной части ливневки.

Согласно требованиям СНиП, для возведения наружных сетей водоотведения можно использовать трубы из следующих материалов:

керамика;
сталь;
пластик.

Керамику часто используют при монтаже наружного трубопровода и ливневки. Главный недостаток материала в весе и хрупкости (труба диаметром 100 мм весит 24 кг и больше).

Меньше весят трубы из стали (метр трубы имеет массу примерно 10 кг), но они ржавеют, что делает их не лучшим материалом для обустройства дождевой канализации.

Современные строители все чаще отдают предпочтение пластиковым и ПНД-трубам для канализационной системы. Их преимущество в легкости, прочности, устойчивости к коррозиям. Для соединения элементов не требуется сварка. Можно использовать:

трубы ПВХ, для наружных канализационных сетей есть специальные оранжевые трубы;
многослойные полимерные трубы – оптимальный вариант. Благодаря гладкой внутренней поверхности гидравлического сопротивления практически нет.

Монтаж кровельной части

Как подготовить автономную канализацию к зиме

Этапы работ:

Для установки дождеприемников в стенах-перекрытиях делают отверстия. Места примыканий обрабатывают герметиком.
Затем отводные трубы или лотки укрепляют.
Следующий шаг – установка стояков.
В последнюю очередь собирают узел сброса воды в коллектор или выпуск в лотки.

Для крепления устройств используют специальные хомуты. Предварительно размечают места их фиксации с соблюдением рекомендованных величин уклонов.

Обустройство подземной части

Сначала необходимо выкопать траншеи под укладку труб. Их глубина зависит не столько от степени промерзания грунта, сколько от наличия практического опыта эксплуатации ливневок в конкретном регионе.

Этапы работ.

Выкапывают траншеи

Важно, что их глубина неравномерна. Она постепенно увеличивается для обеспечения нужного уклона.
Из песка отсыпается 20-сантиметровая подушка по всему дну траншеи.
Далее роют котлован специально для установки коллектора.
В подготовленные канавы укладываются трубы

Их соединяют между собой при помощи обычных фитингов.
Если канализация представляет собой одну сплошную ветвь длиной не более 10м, то на ее середине планируется возведение смотрового колодца. Кроме того, смотровой колодец должен быть установлен на каждом разветвлении сети.
В местах соединения водоприемных желобов и труб канализации устанавливаются пескоулавливатели.

Следующим этапом производят засыпку траншей и установку решеток на лотки.

Зачем нужны охранные зоны

Что такое охранная зона и в чем ее предназначение, понятно не всем. Но СНиП предусматривают обязательную организацию охранных зон определенного размера возле труб. Если это ветка ливневой канализации, значит, необходимо предусмотреть отступ от внешних стенок трубопровода в каждую сторону по 3–5 м. В охранной зоне запрещено:

Возводить строения не только постоянные, но и временные.
Устраивать свалки.
Организовывать парковки.
Высаживать деревья и кустарники на расстоянии меньше чем 3 метра от трубы.
Блокировать доступ к смотровым колодцам.

Делаем вывод: оборудование ливневой канализации – обязательное мероприятие при благоустройстве участка. Сооружение таких систем требует соблюдения правил, предусмотренных нормативными документами.

Монтаж внутренней канализации

При прокладке внутренней системы отведения сточных вод необходимо выдержать необходимый уклон, не допуская провисаний и перегибов элементов на участках канализационной системы. При монтаже системы необходимо учитывать, что на каждом участке, в зависимости от назначения и сечения трубопровода, необходимо соблюдать разный угол наклона. Для наглядности предлагаем ознакомиться с таблицей уклонов элементов от различных точек водоотвода.

Как выдержать необходимые уклоны? Отбить уровень при помощи специализированного инструмента (водяного, лазерного уровня или нивелира), после чего следует начертить схему укладки на стене, линии которой и использовать для создания штроб на каждом участке системы. Если штробить стены невозможно или нецелесообразно, для фиксации элементов используйте специальные стеновые держатели.

Задание уклона при монтаже канализационной трубы

Непосредственному монтажу системы канализации предшествует правильный подбор фитингов и труб нужного диаметра. При этом нужно учитывать следующее:

Сантехнические точки подключаются к канализации с помощью патрубков, диаметр которых должен соответствовать диаметру трубы.
Для расчета диаметра следует воспользоваться данными, указанными в данном обзоре. Более детализированную информацию можно получить в СНиП — 2.04.01-85.

Учитывая, что внутренняя сеть канализационных труб в основном располагается вдоль стен, для задания нужного уклона при монтаже можно использовать проекцию, предварительно отрисованную на стенах. При этом, в опорных точках по заданной линии устанавливаются кронштейны (хомуты), которые в дальнейшем упростят монтаж и будут удерживать трубы в рабочем положении.

Схема труб канализации

Для задания оптимального ула наружной канализации в выкопанной под рассчитанным уклоном траншее создается монтажная подушка из песка. После полной сборки труб на песчаном основании, всю систему дополнительно проверяют уровнем и, при необходимость, корректируют по месту (добавляют или удаляют лишний песок).

Наружная канализация, при залегании выше уровня промерзания грунта, требует дополнительного утепления. Иначе сточные воды могут замерзнуть в трубах, что приведет к их разрыву и выходу из строя всей системы. Уровень промерзания необходимо уточнять для конкретного региона.

В качестве заключения стоит отметить некоторые моменты, которые прямо или косвенно относятся к теме задания уклона канализационной трубы.Так, при установке канализационной системы в помещениях дома стоит периодически проверять усадку отводных труб и, при необходимости, проводить регулировку уровня наклона. При устройстве скрытой канализации перед окончательным монтажем нужно тщательно проверять герметичность соединений и предусмотреть наличие смотровых люков.

Зависимость уклона от сечения трубы

Различают внешнюю и внутреннюю канализацию. Внутреннюю устанавливают в квартире, внешняя применима снаружи. Оба вида полагаются на прописанные нормы. Угол напрямую имеет зависимость от сечения трубы: уклон больше при меньшем сечении. Единицей измерения угла считаются сантиметры. По СНиП существуют определенные требования к углу уклона, который отличается в зависимости от сечения труб. Трубы, равные в диаметре пятидесяти миллиметрам, требуют угол в три сантиметра, трубы в сто десять миллиметров требуют угла в два сантиметра, для ста шестидесятимиллиметровой трубы соответствует наклон в 0.8 см, для 200 мм на миллиметр меньше.

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой

Итак, смотрим на схему.

В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

3 Какой угол наклона должен быть у внутренних и наружных сетей

В нормативных документах, СНиПах указывают отдельный оптимальный угол наклона для канализационных труб каждого диаметра. И это понятно, ведь от величины внутреннего сечения зависит уровень заполнения системы, установленной под некоторым углом, определенным объемом воды. Оптимальная наполненность для гладких (пластиковых) труб 0,5 (до половины сечения), а для имеющих шероховатую поверхность (чугунных) 0,6. При таких показателях скорость потока сточных вод в системе будет тоже оптимальной.

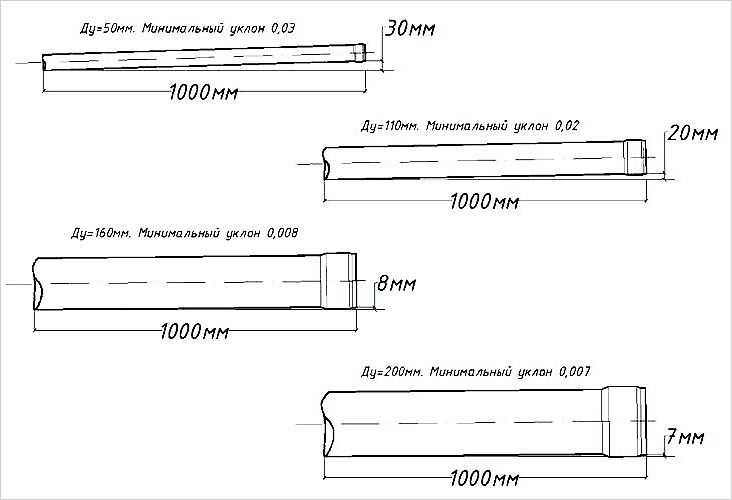

Оптимальный угол для канализационных труб по СНиП

Итак, согласно СНиПа для следующих канализационных труб оптимальным будет уровень наклона:

диаметром 40, 50 мм – 30 мм (3 см или 0,03) на каждый 1 м длины трубы.
диаметром 65–100 мм – 20 мм (2 см или 0,02).
диаметром 150 мм – 8 мм (0,8 см или 0,008). Когда невозможно выдержать регламентированную величину, допускается выставлять наклон 0,007.
диаметром 200 мм – 7 мм (0,7 см или 0,007). Минимально допустимый наклон 0,005.

Таким образом, для внутридомовых канализационных систем, которые собираются из труб диаметрами 40–100 мм, оптимальные углы находятся в пределах значений 0,02–0,03. Кроме того, для организации отводов от сантехнических приборов существуют свои отдельные нормы на каждое устройство. Например:

отвод от умывальника предлагается делать из трубы диаметром 40–50 мм под минимальным углом 0,025, а лучше под рекомендуемым – 0,035;
от унитаза отвод – из трубы 100 мм под минимальным и рекомендуемыми наклонами 0,012 и 0,02 соответственно.

Как определить уклон сточных труб

Большей частью бытовая канализационная сеть — самотечная система, в которой стоки перемещаются по магистрали под воздействием силы тяжести. Потому при её обустройстве просчёты недопустимы. Начиная прокладку канализации, следует знать доподлинно, какой уклон труб в системе должен быть соблюдён в расчёте на 1 метр.

При этом — чем больше сечение труб, тем меньше их уклон.

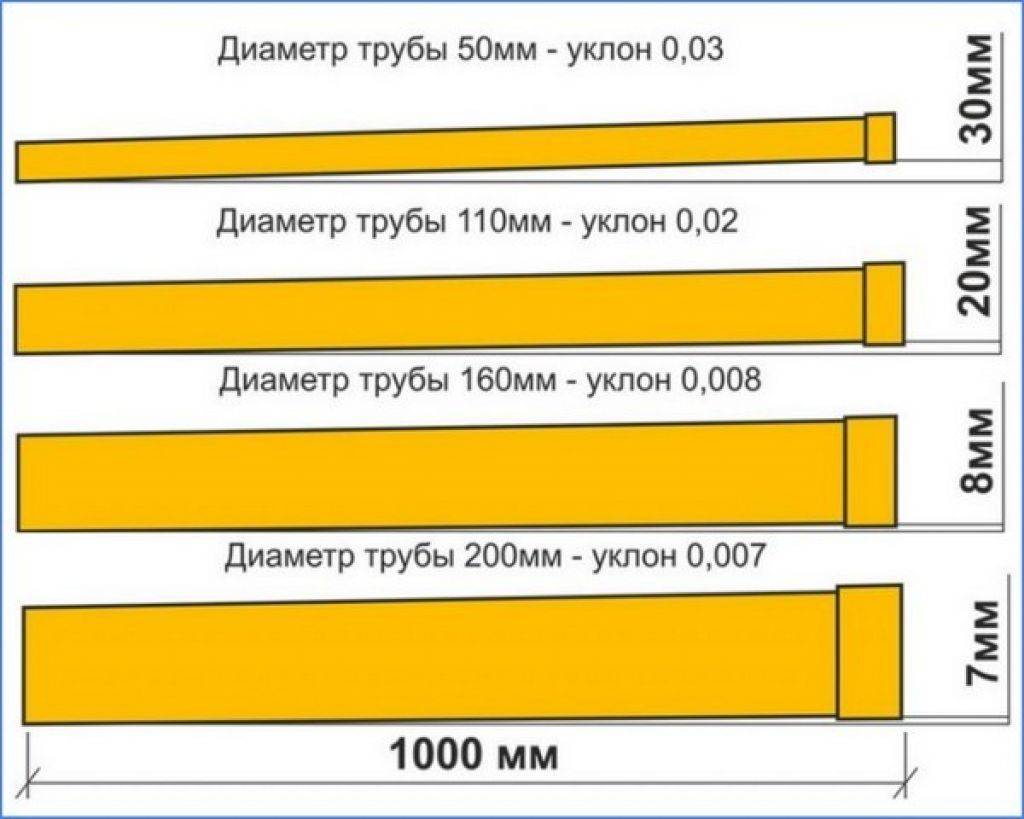

Таблица соотношения угла наклона и диаметра труб

Диаметр труб, мм	Минимальный коэффициент уклона	Максимальный коэффициент уклона
40	0,03 (3 см/1 пог. м)	0,04 (4 см/1 пог. м)
50	0,025 (2,5 см/1 пог. м)	0,035 (3,5 см/1 пог. м)
80	0,015 (1,5 см/1 пог. м)	0,02 (2 см/1 пог. м)
100 (110)	0,012 (1,2 см/1 пог. м)	0,02 (2 см/1 пог. м)
150 (160)	0,007 (0,7 см/1 пог. м)	0,01 (1 см/1 пог. м)
200	0,005 (0,5 см/1 пог. м)	0,008 (0,8 см/1 пог. м)

Если сечение труб, допустим, 50 мм, то после прокладки системы с учётом коэффициента минимального уклона 0,02 перепад высоты между концами канализации на расстоянии 1 метр будет равен 2 см.

Расчёт уклона проводится 2 способами:

с помощью уравнения Колбрука-Уайта, однако это могут сделать лишь профессионалы;
и путём определения соответствия стремительности движения стоков (V) нормативному коэффициенту (K).

Расчёт уклона при создании канализации

При сборке и установке внутренней или наружной сети уклон труб чётко обозначен в нормативных правилах и рассчитывается в несколько этапов:

1. Определяют наполнение труб стоками по формуле Q= H/D, где:

Q — расчётный уровень наполнения системы;

D —сечение труб;

H — высота стоков в трубах.

Естественно, если Q=0, значит, трубопровод пустой. А при Q=1 (предельное максимальное значение) полностью заполнен, однако при таком раскладе совсем нет уклона, что недопустимо для нормальной эксплуатации канализационной сети. Поэтому при разводке системы в частном доме укладывать трубы по наибольшему значению не рекомендуется.

Золотой серединкой принято считать наполненность сети в пределах 50–60% от максимального показателя, чтобы оставалось ещё место для вентиляции системы. Но с учётом материала труб. Следовательно, оптимальный коэффициент наполненности водостоков (К) для полимерных и стеклянных промышленных изделий равен 0,5. А для металлопроката или асбестоцементных труб с шероховатостью внутри — 0,6. Именно при таких параметрах скорость перемещения стоков по трубопроводу считается наилучшей.

2. Высчитав уровень наполнения труб, определяют скорость течения потока, при которой система водоотведения будет действовать без заиливания и засоров.

Согласно своду правил, уровень наполненности трубопровода должен составлять не меньше 30% (0,3), а быстрота движения стоков (скорость) — не меньше 0,7 м/с.

Для дальнейшего расчёта используют неравенство V(√Q) ≥ K, где:

V — скорость стоков внутри сети;

K — оптимальный коэффициент наполненности;

Q — расчётный показатель наполнения труб.

Согласно формуле, соотношение скорости канализационных стоков (V) к расчётному значению наполненности системы (Q) должно быть больше или равно оптимальному коэффициенту (К) для соответствующего вида труб.

Конечно же, самостоятельно рассчитать уровень наполнения системы и скорость канализационных стоков без профессионального оснащения довольно затруднительно. Вследствие чего на практике чаще всего используется безрасчётная методика.

Определение угла наклона водоотводной сети без формул

При организации наружной канализации берут за основу наибольшее и наименьшее значение уклона труб на 1 погонный метр, обусловленное СНиП 2.04.03-85 п. 2.41, а безрасчётные участки внутренней сети прокладывают соответственно п.18.2 свода нормативов и правил 2.04.01-85.

Если же нет возможности провести расчёты или не хочется изучать нормативы и разбираться в таблицах, то поступают ещё проще — угол наклона определяют по формуле 1/D, где D — наружный диаметр труб в миллиметрах.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

К — особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
V — скорость прохождения сточных вод;
H — наполняемость трубы (высота потока);
D — сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода — 0,6;
показатель V (скорость потока) — для любого трубопровода составляет 0,7-1,0 м/с;
соотношение H/D — говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра — 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации — диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

для труб с диаметром 150 мм — показатель варьируется в пределах от 0,007 до 0,008;
при 200 мм сечении — 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

для водоотводных канав — 0,003;
для лотков из бетона (полукруглых или прямоугольных) — 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм — системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Частые ошибки при монтаже канализационной системы

Часто в погоне за скоростью монтажа или при использовании неквалифицированных рабочих в целях экономии средств получается канализационная система с серьезными ошибками, которые приводят к неисправностям и перебоям в работе канализации.

Уклон труб совсем маленький или вообще отсутствует.

Это приведет к тому что движение стоков будет чрезмерно медленным и в канализационных трубах начнут образовываться засоры из твердых частиц. Следствием этого станет необходимость прочищать всю канализационную систему. Если, к примеру, труба от унитаза уложена с маленьким уклоном то, во-первых, могут возникнуть проблемы со смывом, во-вторых, добавиться неприятный запах.

Уклон трубы слишком большой.

Этот случай ничем ни лучше предыдущего. При большом уклоне вода по трубам будут двигаться слишком быстро, а твердые частицы будут оставаться в трубе. Они также будут служить причиной засоров и неприятных запахов. В результате придется часто прочищать канализацию.

Во избежание таких ошибок не стоит пренебрегать нормами, прописанными в СНиП. Эти нормы вычисляли, исходя из расчетов и наблюдений на протяжении долгих лет.

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

диаметра элементов трубопровода;
материала, из которого изготовлены трубы;
схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Угол наклона канализационной трубы для внутренних и наружных систем

1 Влияние угла наклона на работу безнапорной канализационной системы
