Обзор видов
Трубы типа ПЭ представлены тремя основными разновидностями:
- низкого давления (ПНД);
- высокого давления (ПВД);
- изделия из сшитого полиэтилена (PEX).
ИНТЕРЕСНО: Вредные строительные материалы. Причины. Последствия. Альтернатива
Трубы низкого давления
ПНД труба Трубопровод из полимерного материала низкого давления может применяться на участках с небольшим уровнем нагрузок, т. к. коммуникации отличаются невысокой прочностью. И производятся они в условиях низкого давления.
- Применение: напорные трубопроводные системы, скважины, насосные системы, защита электропроводки, газовые магистрали. Цветовое исполнение: черный цвет. На трубах по боковой поверхности наносится яркая продольная полоса: желтая — на трубах для транспортировки газа, синяя — для воды. Трубные изделия для технического применения и канализации не имеют цветных полос.
- Срок службы до 50 лет
- Гибкость: высокая
- Рабочие температурные показатели -20 до +40°С.
- Максимальные температурные показатели -70 до +80°С.
- Размер сечения: стандартное исполнение — до 120, встречаются до 150.
- Показатели давления: 6-25 атм.
- Прочность: до 38 МПа
- Взаимодействие с агрессивными средами: не подвергается коррозии, с газами и водой — работает нейтрально, при прокладке электрокабеля внутри трубы обладает диэлектрическими свойствами.
- Способы монтажа: раструбное, фитинговое, электросварное соединение.
- Выпускаемые размеры, м: бухты — 100, 200, 1000 м. Также выпускается в отрезках длинной до 12 м.
Трубы низкого давления не рекомендуется применять при монтаже напорных систем, подверженных воздействию высоких нагрузок. Такой вид изделий больше подходит для монтажа безнапорных систем. Тогда не придется искать методы компенсации недостатков материала. Альтернативный вариант – производство труб данной категории, но с более существенной толщиной стенок. Это позволит компенсировать нагрузку на материал.
Трубы высокого давления
ПВД труба ПВД расшифровывается как пластик (полиэтилен — ПЭ) высокого давления, но на самом деле – это пластик с низкой плотностью, который изготавливается методом экструзии под высоким давлением. Так же для обозначения пластика высокого давления применяются аббревиатура ПЭВД, ПЭНП и LDPE.
Для изготовления труб по ГОСТу используется два вида полиэтилена : ПВД-108 и ПВД-158.
- ПВД-108 — считается лучшим материалом для трубного производства. Этот полиэтилен обладает антикоррозийными свойствами, не подвержен гниению и разрушению.
- ПВД-158 — применяется для изготовления тонкостенных изделий. Разница между полимерами в том, что первый — более жёсткий и прочный материал, а второй более гладкий и почти не содержит вкраплений.
Такие трубы более устойчивы к механическим повреждениям, воздействию предельного давления, а потому такие изделия применяются при монтаже напорных систем. Они отличаются более высокой прочностью, способны выдерживать нагрузки, создаваемые в напорных системах насосным оборудованием высокой мощности.
- Плотность – 900-935 кг/м³.
- Температура плавки – 105 — 115⁰С.
- Температурный минимум – (-120⁰С).
- Предельные рабочие температуры – от -45 до 70⁰C.
- Коэффициент относительного удлинения (растяжения, пластичности) в зависимости от модификации полиэтилена – 50 – 600%.
- Стойкость к деформации, разрыву и удару. Ударопрочность – 10 – 17 мПа.
- Гладкость поверхности.
- Воздухо- и влагонепроницаемость.
- Максимальное рабочее давление контура – 2,5 мПа (25 атфосфер).
ИНТЕРЕСНО: Керамзитобетонные блоки: размеры характеристики и технология производства
Недостатком является повышенная хрупкость, что на фоне прочности создает противоречивые впечатления об изделии. Однако, если эксплуатировать его в нормальных условиях, не подвергая механическим нагрузкам, можно избежать образования дефектов на поверхности.
Трубы из сшитого полиэтилена
Труба из сшитого полиэтилена Главными характеристиками является прочность, способность выдерживать предельные значения давления (до 20 атм). На практике оказывается, что коммуникации из сшитого полиэтилена хорошо переносят температуру до +95°С.
Чтобы повысить прочность, улучшить характеристики, производят металлопластиковые трубы из сшитого полиэтилена. Они содержат армирующий слой, который повышает жесткость изделия. Но и есть один недостаток – сложность монтажа. Так, метод сварки применятся редко, т. к. требуется использовать специальный инструмент, который поможет удалить твердую прослойку. Однако можно рассмотреть методы:
- применение фитингов;
- использование клея.
Классификация труб ПНД
Имеющиеся на рынке строительной продукции трубы из полиэтиленовых материалов низкого давления подразделяются на группы по признакам их предназначения и возможности выдерживать нагрузки разной силы.
По назначению
Из полиэтилена ПНД, создаваемого при пониженном давлении, изготавливают трубы для различных целей:
- Водопроводные, которые можно отличить по цвету – полностью синему либо черному с продольными синими полосками. Из них особенно выделяются питьевые по специальному перечню требований к их изготовлению, а также трубы с предназначением к горячему водоснабжению.
- Газовые с цветовой маркировкой желтого цвета – полностью желтые либо черные с желтыми (оранжевыми) продольными полосками.
- Канализационные для устройства внутренней и наружной канализации, которые могут изготавливаться с уже готовыми раструбами для возможности соединения без применения фитингов. Используются не только в простых канализационных системах, но также при устройстве коллекторов.
- Дренажные для отвода грунтовых вод от фундаментов и других строений, которые обычно создаются с особой гофрированной конструкцией.
- Оросительные, подводящие воду для полива растений в их вегетационный период.
- Обсадные для устройства водяных скважин для подачи технической и питьевой воды. Такая труба не боится не только естественного разложения, но и сдвигов грунта.
- Технические, предназначенные к транспортировке технических жидкостей, агрессивных к другим материалам (напр., металлам).
ИНТЕРЕСНО! Труба ПНД может поставляться как готовыми отрезками, так и мотками в катушках или бухтах. При этом изделия с диаметрами меньше 160-ти мм выпускаются в разных видах, а большего 160-ти мм диаметра – только в мерных отрезках.
По свойствам
Высокоплотный полиэтилен низкого давления обладает хорошей прочностью на растяжение и разрыв, гибкий и пластичный, что дает возможность изготовления из него напорных трубопроводов:
- Безнапорные, для которых нет определенных требований к допустимым нагрузкам (обычно технические),
- Слабонапорные с возможностью выдерживать внутреннее давление содержимого до 5-ти – 6-ти атм.,
- Высоконапорные, выдерживающие давление до 16-ти – 20-ти атм. и имеющие стенки толщиной до 70-ти мм,
- Для разреженного воздушного режима, используемые в условиях почти полного вакуума.
При этом внешние диаметры труб могут варьироваться от 10-ти до 1600 мм и более, что позволяет использовать их для содержимого жидкостей практически любого качества.
ВНИМАНИЕ! Производство напорных труб для водоснабжения, газа и канализации из ПНД регламентируется соответствующими стандартами ГОСТ, в которых прописаны свойства всех видов и подвидов трубы, ее производство, химический состав, физические характеристики и многое другое. Остальные виды труб производятся по ТУ
Маркировка видов
Производство труб ПНД предполагает наличие маркировки, которая может наноситься прямо на готовые изделия. Обычно это запись, содержащая полные сведения о конкретной трубной продукции, где должны быть прописаны в следующей очередности:
- Буквы ПЭ, указывающие на изготовление трубы именно из полиэтилена.
- Индекс минимальной длительной прочности, стоящий сразу за «ПЭ»: ПЭ-100, ПЭ-80 и т.п.
- Коэффициент SDR, являющийся относительной величиной и указывающий на возможную нагрузку. Так, трубы с SDR 9 выдержат до 16-ти атм., а с SDR 21 – всего лишь 6 атм.
- Наружный диаметр и величина толщины стенки в миллиметрах,
- Назначение изделия прописью – питьевое либо техническое,
- Номера стандартов ГОСТ, которым соответствует продукция,
- Сведения (имя) изготовителя.
Монтаж разных труб ПНД
Трубы ПНД разных видов могут монтироваться в системы несколькими способами:
- Раструбное соединение применяется в основном для безнапорных коммуникаций (безнапорной канализации). Может быть выполнено только при наличии у отрезков труб готовых раструбов, оснащенных уплотнительными кольцами.
- Компрессионно-фитинговое соединение отрезков труб используется в слабонапорных системах (водопроводы, оросители). Предполагает наличие фитинга с зажимными гайками, который крепится на трубу с помощью гаечных ключей и небольшого физического усилия. Такое оформление стыков более надежно, чем раструбное, но так же может быть в любой момент демонтировано.
- Электросварно-фитинговое соединение неразъемное, выполняется на специальных фитингах с помощью сварочного аппарата. Дает наибольшую прочность, которая необходима в напорных системах для воды, газа и т.п.
Способы соединения полиэтиленовых труб
Данные изделия являются продуктом современных технологий, к ним предъявляются повышенные требования. Уязвимыми местами остается их стыковка. Соединять полиэтиленовые трубы для воды можно различными способами:
- При помощи сварки. В этом случае обязательное применение специального сварочного аппарата. Необходимо добиться ровных краев соединяемых изделий. Качество стыковки зависит от правильности их разогревания до необходимой температуры и скрепления между собой. Этот вариант хорошо подходит при прокладке трубопровода в грунте. Обслуживать такие конструкции нет необходимости.
- Методом использования компрессионных фитингов. Существует огромное разнообразие соединительных элементов, при помощи которых можно собрать трубопровод любой степени сложности. Недостатком такого способа является его периодическое обслуживание. Таким образом, помещать его в грунт не рекомендуется. Однако, его можно при необходимости разобрать и собрать в другой конструкции.
- С применением электрической диффузионной сварки и специальных соединительных фитингов. Такие соединительные элементы имеют свою индивидуальность, которая заключается в наличии спирали нагрева и соответствующих датчиков. На их поверхности находятся клеммы, к которым подключается специальный сварочный аппарат. Предварительно края изделий необходимо подготовить и вставить в фитинги. Сварочный аппарат самостоятельно считывает нанесенный штрихкод, вследствие этого спираль нагревается до необходимой температуры и расплавляет материал фитинга и трубы, тем самым плотно их скрепляет между собой. Такое соединение не нуждается в обслуживании, его можно закапывать в грунт. Это хороший вариант при совмещении в одном трубопроводе нескольких видов материала.
- С помощью фланцевой стыковки. Это хороший метод для соединения пластиковых изделий с чугунными при их диаметре более 50 мм. Он требует технического обслуживания, поэтому в грунт его помещать не рекомендуется.
Каждый из указанных способов при обустройстве водопровода из ПНД труб имеет свои особенности и преимущества. Главное строго соблюдать технологический процесс скрепления элементов и не нарушать их эксплуатацию.
Что такое ПНД труба
Трубы ПНД формуются посредством расплава и непрерывной экструзии из гранулированного высокоплотного полиэтилена, так называемого полиэтилена низкого давления (ПЭНД, ПЭВП, HDPE).
Технические характеристики и свойства
Различия в технологиях полимеризации этилена (температура, давление, компонентный состав) предопределяют в итоге и отличия в свойствах конечного продукта. В результате полиэтилен делится на множество модификаций: полиэтилен высокого, среднего и низкого давления, сшитый полиэтилен и пр. По сути, их основное отличие заключается в структуре кристаллической решётки и плотности полученных полимеров. Именно это качество предопределяет прочностные характеристики изделий и сферу их применения.

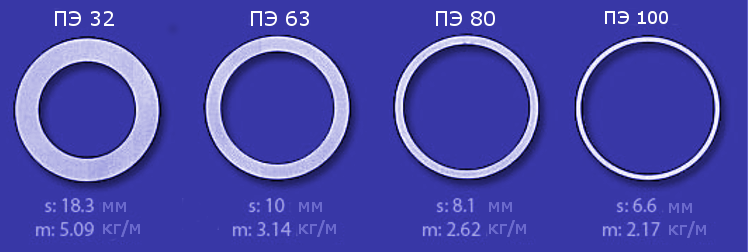

ПНД-трубы выпускаются в 4 основных модификациях, особенности которых предопределяют сферу их использования:
- ПЭ 100.
- ПЭ 80.
- ПЭ 63.
- ПЭ 33.
Числовой индекс после аббревиатуры «ПЭ» обозначает устойчивость межмолекулярных связей в пластике. Чем выше данное значение, тем прочнее материал.
| Технические характеристики ПНД-труб | ||||
| Сорт полиэтилена | ПЭ 100 | ПЭ 80 | ПЭ 63 | ПЭ 32 (ПЭ-1) |
| Сырьевая база | Отменное качество сырья | ПЭ вторичной переработки | ||
| Минимальный индекс прочности | 10 Мпа | 7,5 Мпа | 6,3 Мпа | 3,3 Мпа |
| Плотность | 0,965 г/м³ | 0,941 г/м³ | ||
| Степень кристалличности | 75-85% | |||
| Максимальное рабочее давление | 3,3-10 Мпа | |||
| Рабочий температурный режим | от -20 до +40°C | |||
| Температура плавления | 130°C | 120°C | ||
| Температура хрупкости | -60°C | -40°C | ||
| Прочность на разрыв | 38 Мпа | |||
| Прочность на растяжение | 9,8-16,67 Мпа | |||
| Прочность на изгиб | 11,77-16,67 Мпа | |||
| Индекс упругости | 117,68-254,97 Мпа | |||
| Минимальное относительное удлинение на разрыв | 350% | 250% | ||
| Водопоглощение | 0,01% | |||
| Срок службы | до 80 лет | до 60 лет | до 50 лет |
Следует отметить, что приведённые физико-технические характеристики основаны на общих свойствах полиэтилена низкого давления, и в зависимости от технологии экструзии и толщины стенки они могут колебаться.
Прочие размеры
Одной из главных характеристик для напорных трубопроводов является показатель соотношения номинального наружного диаметра к толщине – SDR. Именно этот показатель определяет максимально допустимое рабочее давление (МОР, МПа) в трубопроводе, которое труба выдерживает без нарушения целостности. Т.е.: чем ниже SDR, тем выше может быть МОР. Соотношение между этими величинами для разных диаметров полиэтиленовых труб различное и вычисляется по формуле с поправкой на температурный режим среды.
ГОСТ также определяет понятие «номинальная толщина стенки», которая в изделии не может быть ниже утверждённой для каждой серии – S – показателя прочности для длительной (до 50 лет) эксплуатации системы.
Согласно стандарту, трубы ПНД диаметром более 180 мм производятся только отдельными изделиями, длиной до 25 м. Изделия меньшего диаметра могут поставляться в бухтах.
| SDR 26 | SDR 21 | SDR 17 | SDR 13,6 | SDR 11 | ||||||
| ПЭ 80 | PN 5 | PN 6,3 | PN 8 | PN 10 | ||||||
| ПЭ 100 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | PN 16 | |||||
| Наружный диаметр, мм | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг |
| 20 | 2,0 | 0,116 | ||||||||
| 25 | 2,0 | 0,148 | 2,3 | 0,169 | ||||||
| 32 | 2,0 | 0,193 | 2,4 | 0,229 | 3,0 | 0,277 | ||||
| 40 | 2,0 | 0,244 | 2,4 | 0,292 | 3,0 | 0,353 | 3,7 | 0,427 | ||
| 50 | 2,0 | 0,308 | 2,4 | 0,369 | 3,0 | 0,449 | 3,7 | 0,545 | 4,6 | 0,663 |
| 63 | 2,5 | 0,488 | 3,0 | 0,573 | 3,8 | 0,715 | 4,7 | 0,869 | 5,8 | 1,05 |
| 75 | 2,9 | 0,668 | 3,6 | 0,821 | 4,5 | 1,01 | 5,6 | 1,23 | 6,8 | 1,46 |
| 90 | 3,5 | 0,969 | 4,3 | 1,180 | 5,4 | 1,45 | 6,7 | 1,76 | 8,2 | 2,12 |
| 110 | 4,2 | 1,420 | 5,3 | 1,770 | 6,6 | 2,16 | 8,1 | 2,61 | 10,0 | 3,14 |
| 125 | 4,8 | 1,830 | 6,0 | 2,260 | 7,4 | 2,75 | 9,2 | 3,37 | 11,4 | 4,08 |
| 140 | 5,4 | 2,310 | 6,7 | 2,830 | 8,3 | 3,46 | 10,3 | 4,22 | 12,7 | 5,08 |
| 160 | 6,2 | 3,030 | 7,7 | 3,710 | 9,5 | 4,51 | 11,8 | 5,50 | 14,6 | 6,67 |
| 180 | 6,9 | 3,780 | 8,6 | 4,660 | 10,7 | 5,71 | 13,3 | 6,98 | 16,4 | 8,43 |
| 200 | 7,7 | 4,680 | 9,6 | 5,770 | 11,9 | 7,04 | 14,7 | 8,56 | 18,2 | 10,4 |
| 225 | 8,6 | 5,880 | 10,8 | 7,290 | 13,4 | 8,94 | 16,6 | 10,9 | 20,5 | 13,2 |
| 250 | 9,6 | 7,290 | 11,9 | 8,920 | 14,8 | 11,0 | 18,4 | 13,4 | 22,7 | 16,2 |
| 280 | 10,7 | 9,090 | 13,4 | 11,300 | 16,6 | 13,8 | 20,6 | 16,8 | 25,4 | 20,3 |
| 315 | 12,1 | 11,600 | 15,0 | 14,200 | 18,7 | 17,4 | 23,2 | 21,3 | 28,6 | 25,7 |
| 355 | 13,6 | 14,600 | 16,9 | 18,000 | 21,1 | 22,2 | 26,1 | 27,0 | 32,2 | 32,6 |
| 400 | 15,3 | 18,600 | 19,1 | 22,900 | 23,7 | 28,0 | 29,4 | 34,2 | 36,3 | 41,4 |
| 450 | 17,2 | 23,500 | 21,5 | 29,000 | 26,7 | 35,5 | 33,1 | 43,3 | 40,9 | 52,4 |
| 500 | 19,1 | 29,000 | 23,9 | 35,800 | 29,7 | 43,9 | 36,8 | 53,5 | 45,4 | 64,7 |
| 560 | 21,4 | 36,300 | 26,7 | 44,800 | 33,2 | 55,0 | 41,2 | 67,1 | 50,8 | 81,0 |
| 630 | 24,1 | 46,000 | 30,0 | 56,500 | 37,4 | 69,6 | 46,3 | 84,8 | 57,2 | 103,00 |
| 710 | 27,2 | 58,500 | 33,9 | 72,100 | 42,1 | 88,4 | 52,2 | 108,00 | 64,5 | 131,00 |
| 800 | 30,6 | 74,100 | 38,1 | 91,400 | 47,4 | 112,0 | 58,8 | 137,0 | 72,6 | 166,00 |
| 900 | 34,4 | 93,800 | 42,9 | 116,000 | 53,3 | 142,0 | 66,1 | 173,00 | ||
| 1000 | 38,2 | 116,000 | 47,7 | 143,000 | 59,3 | 175,0 | 73,5 | 214,00 | ||
| 1200 | 45,9 | 167,000 | 57,2 | 206,000 | 71,1 | 252,0 |
Возникновения термина
Слово «аббревиатура» – это (что относится к морфологии) «сокращение». Термин берет начало в латыни (brevis – кратко), но привычное звучание он приобрел в итальянском языке. В современной литературе к этому понятию относятся все сокращенные слова, однако традиционно следует рассматривать исключительно сложносокращенные группы слов. Таким образом, аббревиатура – это что-то общедоступное и широко применимое. Частные случаи формирования морфологической конструкции, принятые в отдельных изданиях либо статьях, в обязательном порядке разъясняются по тексту для исключения искажения смысла и путаницы.
Виды маркировки труб.
Маркировка трубы по цветовым показателям:
В ходе производства на трубу наносится полоска с цветовым маркером для обозначения технического назначения. Трубы ПНД могут применяться для трубопровода напорного типа, в таком случае используются синие или желтые полосы, и для труб безнапорного типа, используемых для прокладки кабеля, ГНБ, самотечной канализации, цветовая маркировка не используется.
На рисунке наглядно видно назначение цветовой маркировки труб:
Буквенно-цифровая маркировка пэ труб
Такая маркировка трубы является своеобразным паспортом, с указанием «ФИО», «места рождения» и технических характеристик. Маркирование труб производится путем тиснения.
Расшифровка кода на полиэтиленовых трубах:
- Информация о предприятии, на котором изготавливалась труба. Может указываться либо название завода, либо нанесен товарный знак.
- ПЭ – сокращение, обозначающее, что трубы полиэтиленовые, и марка полиэтилена (В наше время в основном применяются ПЭ-100 и ПЭ-80). Цифры 63, 80,100, 100+ указывают на марку гранул сырья. Посмотреть размеры ПЭ — 80 и размеры ПЭ-100
- Номинальный диаметр трубы ПНД.
- Толщина стенок трубы.
- Показатель SDR. Значение этого показателя указывает на толщину полиэтиленового слоя и на нагрузку, которую можно применять для данной трубы, или возможное давление (как внутреннее, так и внешнее).
- Назначение трубы (техническая, питьевая).
- Стандарты производства — номер ГОСТ, в соответствии с которым была изготовлена полиэтиленовая труба.
- Дополнительно могут быть указаны номер партии или линии.
Давайте рассмотрим пример маркировки:
Информация, которую дает эта маркировка:
Техническая труба полиэтиленовая, изготовленная на заводе из полиэтилена низкого давления ПЭ – 100, диаметром 50 мм с толщиной стенки 4,6 мм, предназначена для водопровода в т.ч. питьевого назначения и изготовлена по ГОСТ 18599-2001.
Все трубы ПНД водопроводные представленные в нашем ассортименте идут с проставленной маркировкой в соответствии с указанной выше информацией.
Рассмотрим каждый показатель, участвующий в маркировке труб ПНД:
ТИП МАТЕРИАЛА:
Для производства ПНД труб используется полиэтилен марок ПЭ 63, 80, 100 и 100+.
Труба пэ 80 ( при маркировке будет прописано ПЭ-80) техническая является одним из самых дешевых материалов для обустройства безнапорных канализационных систем, коммуникационных сетей. Производится из вторично переработанного полиэтилена. На заводе труба изготавливается из полиэтилена низкого давления гранул марки ПЭ80
Данный материал отличается меньшей прочностью по сравнению с трубами, изготовленными из ПЭ-100, и считается несколько устаревшим, но привлекает к себе внимание более низкой ценой
Труба ПЭ 100. Наиболее используемая марка полиэтилена, так как является более усовершенствованной, качественной. Труба данной марки не растрескивается, может использовать в напорной системе трубопроводов.
РАЗМЕРНЫЙ РЯД ТРУБНОЙ ПРОДУКЦИИ
На маркировке труб обязательно указывается диаметр. Размеры наружного сечения варьируются от 16 до 1200 мм и формируются согласно международному стандарту ISO 161-1.1996.
КОЭФФИЦИЕНТ SDR
SDR ( перевод с англ. Standart Dimension Ratio – стандартный размерный коэффициент) – это характеристика полиэтиленовой трубы по значению и рассчитывается из отношения наружного диаметра трубы к толщине её стенки и является величиной обратно пропорциональной толщине стенки.
SDR = НАРУЖНЫЙ ДИАМЕТР ТРУБЫ : ТОЛЩИНА СТЕНКИ ТРУБЫ
Благодаря маркировке значений SDR на трубах ПНД можно выбрать трубу необходимой прочности, в зависимости от её назначения.
Исходя из определения данного понятия, видно, что при большем значении индекса SDR, толщина стенки будет тоньше, а при меньшем SDR – толще. Таким образом, изделия с меньшим значением SDR будут прочнее и могут использоваться для работы под внешним и внутренним давлением, переносят внешние механические воздействия и, наоборот, чем выше цифра, тем менее прочными будут трубы. На сегодняшний день полиэтиленовые трубы выпускаются следующих значений SDR:
| SDR – 6 | SDR – 11 | SDR – 17,6 | SDR – 33 |
| SDR – 7,4 | SDR – 13,6 | SDR – 21 | SDR — 41 |
| SDR – 9 | SDR – 17 | SDR – 26 |
ВАЖНО! Выбирая полиэтиленовую трубу, смотрите на маркировке трубы не только значение SDR, но и на марку полиэтилена, который был использован для изготовления трубы. Трубы с одинаковым значением стандартного размерного коэффициента, но разными марками полиэтилена будут отличаться по прочности и устойчивостью к механическим воздействиям
К примеру, ПЭ 100 SDR 11 может применяться для напорных работ, в отличие от ПЭ 80 SDR11.
СТАНДАРТЫ ГОСТ можно посмотреть подробно в статье.
В чем разница между ПВД и ПНД
Будучи изготовленными из одного полимера, полиэтилен высокого и низкого давления существенно отличаются своими эксплуатационными характеристиками. В основе различий лежат разные технологии изготовления, изначально влияющие на плотность материала.
- ПВД – это низкоплотный ПЭ, отличающийся высокими прочностными показателями преимущественно за счёт гибкости и эластичности материала.
- ПНД – это высокоплотный ПЭ, имеющий более высокие прочностные показатели в отношении химического и радиационного фона, но более низкие индексы пластичности, увеличивающие вероятность разрыва трубы под воздействием гидроудара или минусовых температур.
Кроме того ПВД более устойчив к ультрафиолетовому излучению чем высокоплотный ПЭ, склонный к появлению трещин под действием прямых солнечных лучей.
Несколько промежуточную позицию между ПВД- и ПНД-изделиями занимают следующие виды полимеров:
- ПСД (полиэтилен среднего давления), получаемый посредством смешивания ПВД- и ПНД-масс и аккумулирующий в себе качества обоих материалов.
- ЛПНП (линейный полиэтилен низкой плотности) или ЛПВД (линейный полиэтилен высокого давления). Отличается жёсткой структурой, присущей ПНД, но устойчив к появлению трещин, так же как и упругий ПВД.
- ПВДФ (PVDF, Поливинилиденфторид) – фторсодержащий полимер. Характеризуется более широким диапазоном рабочих температур, прочностью и износоустойчивостью.
Монтаж
Для того чтобы увеличить эффективность монтажных работ полиэтиленовых труб, стоит изучить варианты соединения двух изделий друг с другом.
Выделяются следующие методы:
- сварка;
- компрессионные фитинги;
- электромуфтовая сварка;
- фланцевое соединение.
Первый метод используется на практике чаще всего, поскольку имеет высокую степень надежности и образует герметичный и прочный шов между элементами конструкции водопровода. Технология сварки заключается в следующем: торцы изделий подвергают термообработке при использовании сварочного аппарата, после чего скрепляются друг с другом – благодаря этому образуется соединение. Такой способ в особенности актуален при обустройстве подземного трубопровода.
Фитинги являются вторым по популярности способом фиксации изделий между собой. Сегодня в продаже имеются различные компрессионные детали – тройники, муфты, переходные и угловые фитинги. Подобное многообразие дает возможность выполнять переход на резьбу. За чет использования таких элементов можно проложить систему водопровода любой конфигурации. Однако соединение коммуникаций, которые будут располагаться под землей, такими крепежными деталями выполнять не рекомендуется, поскольку фитинги нуждаются в регулярной профилактике.
Электромуфтовая сварка выполняется при использовании специальной разновидности фитингов – муфт. Они имеют в своем составе нагревательные элементы и клеммы. Последние нужны для соединения с нагревательным оборудованием.
Процесс соединения изделий происходит следующим образом: фитинги с обоих концов вставляются в трубы, после чего подключается нагревательное устройство, за счет которого спиральный элемент плавит муфту и основание трубы. В итоге на этом месте образуется прочный неразъемный шов.
Фланцевое крепление применяется при переходе на резьбу. Такой вариант соединения не получил широкого распространения, однако при монтаже водопровода из ПНД-труб для холодного водоснабжения фланцы весьма популярны.
В пользу простого монтажа ПНД-труб говорит и широкий ассортимент соединительных элементов, которые используются в комплекте с трубами. Они дают возможность прокладывать системы любой конфигурации, а также позволяют соединить элементы друг с другом оперативно и максимально надежно. Специалисты выделяют ряд рекомендаций общего характера, которые помогут выполнить монтаж труб из полиэтилена низкого давления без риска допустить ошибку.
Следует выделить несколько основных правил.
Все монтажные работы следует начинать с создания подробной схемы расположения будущей системы водоснабжения. Составленные чертежи помогут провести максимально четкие подсчеты количества труб и соединительных элементов, которые понадобятся для магистрали.
В процессе самостоятельной транспортировки приобретенной продукции необходимо принять меры предосторожности, чтобы избежать ситуаций, в которых продукция может повредиться об острые предметы или рабочий режущий инструмент. Если планируется закладка ПНД-труб в почву, нужно предварительно провести подготовительные мероприятия, связанные с обустройством в траншее подушки из песка, слой которой не должен составлять менее 10 см
Как альтернатива песку, в качестве сырья для подушки под трубы можно использовать гравий
Этот дополнительный слой нужен для того, чтобы обезопасить изделия от риска повреждения стенок об острые края различных предметов, которые могут оказаться в грунте. Перед укладкой труб защитный слой нужно тщательно утрамбовать. Изделия, по которым будет происходить транспортировка холодной воды, должны быть уложены таким образом, чтобы места стыков элементов водопровода были слегка утоплены в насыпную подушку.
Во втором случае работы выполняются для помощи фланцевых либо же раструбных фитингов, которые имеют в своем составе эластичный уплотнитель. Этот вариант приемлем для коммуникаций, в которых движение жидкой среды внутри происходит без участия давления (для труб с диаметром до 35 мм). Для соединения труб разъемным методом нет необходимости в использовании специализированного оборудования либо инструмента.
При соблюдении простых правил трубопровод, выполненный из полиэтиленовых труб низкого давления, сможет обеспечить подачу в жилое строение либо на участок холодной воды в минимальные сроки.
Труба ПНД — как выбрать
ПНД — наиболее популярный материал для ввода холодной воды в дом (из колодца и т.д.). И все же, у начинающих застройщиков возникает множество вопросов в связи с его использованием:
- Что такое труба ПНД;
- Как её выбрать;
- Как отличить качественное изделие от подделки;
- Насколько долговечна труба ПНД для холодного водоснабжения;
- Какие особенности нужно учесть при монтаже.
Но, как и пользователи FORUMHOUSE, мы будем придерживаться «народного» названия.
Именно от качества исходного сырья во многом зависит срок службы трубопровода. И если в одних случаях водопроводная магистраль из ПНД служит десятилетиями, то в других случаях даже грамотно смонтированная система начинает протекать через 1-1.5 года.
Дело в том, что многие фирмы используют при производстве ПНД труб отходы пластика – так называемую «вторичку». Причём, в ход идёт всё, даже использованные одноразовые шприцы. Прочность и надёжность таких изделий не выдерживает никакой критики. А холодная вода из них имеет резкий неприятный химический запах, который не выветривается даже со временем.
Некачественное изделие имеет чёрный или тёмно-серый цвет. На нем нет буквенной и цифровой маркировки. В материале заметны чужеродные вкрапления или полосы. Если понюхать изделие, то можно почувствовать неприятный химический запах. Стенки у него разной толщины (видно, если смотреть с торца).
ПНД конструкция, предназначенная для питьевой воды – чёрного цвета с синими полосами или полностью синяя. Цвет у нее – однородный, сам материал гладкий, без вкраплений и полос. Толщина стенок соответствует ГОСТ. Обязательна маркировка (нанесённая тиснением или принтером для маркировки) – «Труба питьевая ГОСТ 18599-2001». Также должны быть указаны:
- Диаметр;
- Толщина стенки;
- Производитель;
- Показатель прочности материала – маркируется так: ПЭ100 или ПЭ80.
Некоторые недобросовестные производители могут наносить синие полосы на низкокачественные или предназначенные для технических нужд ПНД трубы. Поэтому, в первую очередь, надо смотреть, что написано на самом изделии!
Водопроводная труба по ГОСТ 18599-2001 делается только из полиэтилена низкого давления без добавления вторичного сырья.
Также необходимо обратить внимание на цену – сравнить ценник у нескольких производителей. Цена значительно ниже максимальной и даже среднерыночной должна насторожить, ведь торговать себе в убыток производитель не станет
