Тэн в батарею отопления с терморегулятором

В каких случаях применяется ТЭН для радиаторов

Трубчатые электронагреватели устанавливаются в любые теплообменники с внутренней камерой, заполненной жидкостью. Вследствие этого ТЭНы применяются очень широко.

Их устанавливают как основные и вспомогательные источники нагрева в следующих случаях:

• Когда нужен эпизодический обогрев дачи, гаража, хозяйственных и подсобных помещений, где нет основного источника тепла, радиаторов.
• Для постоянного отопления домов, офисных, производственных помещений без центрального теплогенератора.
• Как вспомогательный нагреватель в контуры с твердотопливным котлом без функции автоматической подачи горючего.
• Для теплосетей, работающих на дорогом топливе при условии использования ночного тарифа на электричество и установки многотарифного счётчика.
• Как альтернативный источник тепла, защищающий систему от промерзания при аварийной обстановке.
• В домах с центральным отоплением во время сильных холодов, когда ресурса ТЭЦ недостаточно.

При монтаже ТЭНов с терморегулятором в изолированные радиаторы для периодического обогрева, теплоноситель перемещается только внутри корпуса.

Чтобы отключённая батарея не промёрзла, для заполнения используют техническое масло пониженной вязкости.

При организации отопления для помещений с непрерывным обогревом, можно заливать воду.

Примечание! При установке ТЭНов с терморегуляторами в многоквартирных домах с централизованным отоплением, обязательно монтируют отсекающие вентили и байпасную перемычку. Запорная арматура нужна, чтобы тепло не уходило к соседям, без байпаса не будет работать общедомовая теплосеть.

Дополнительные функции

Трубчатые электрические нагреватели оснащены автоматикой, выполняющей регулировку температурного режима.

Термостаты различного типа (капиллярные, стержневые) удерживают нужную температуру жидкости в радиаторе, вовремя запуская и прекращая процесс нагревания.

Современные модели часто дополняются функциями:

• «Антизамерзания» — поддержка температуры +10º C, при которой теплоноситель не замёрзнет.
• «Турбо» — работы на максимальной мощности для очень быстрого прогревания помещения.

Автоматика трубчатых нагревателей бывает встроенной или наружной. Кроме оптимизации работы, термостаты обеспечивают безопасность – отключают нагреватели от электропитания при поломках и неполадках.

Заполнение радиатора водой

Сколько же жидкости нужно для такого обогревателя?

Ошибка №10
При заполнении радиатора нельзя, чтобы он в конечном итоге оказался залит водой на 100%.

Наполнение происходит через отверстие уже установленной проходной заглушки. Сначала заливаете радиатор по горлышко.

Затем выставляете его идеально ровно и откручиваете пробку или кран маевского (не саму футорку), сливая лишний объем.

Если батарея уже висит на стене, можете воспользоваться небольшой лейкой с натянутой на носик трубкой или шлангом.

Ошибка №11
Старайтесь не заливать обычную воду из-под крана.

Вода должна быть мягкая. Жесткая очень быстро убьет ваш обогреватель.

Лучше всего дистиллированная или дождевая (она бесплатная). В крайнем случае, вода из фильтра-осмоса.

Воды нужно ровно столько, чтобы она перестала вытекать через отверстие под кран маевского. То есть, уровень жидкости должен заканчиваться как раз на уровне маленького отверстия проходной футорки.

При заливке воды по краешек отверстия, вы автоматически получите нужный уровень столба жидкости, который и обеспечит равномерную, правильную циркуляцию.

В одну секцию чугунной батареи (МС 140-500) помещается около 1,5л воды. В алюминиевую (высота 500мм) – не более 0,35-0,45л. Требуемый объем, считайте по количеству ребер.

Особенности выбора

Электронагреватели, предназначенные для батарей отопления, могут различаться несколькими параметрами. Поэтому к выбору следует подходить грамотно

Ниже рассмотрим,на что следует обращать внимание при выборе ТЭНа

Мощность является одним из важнейших параметров, так как от него зависит теплоотдача прибора. Поэтому, прежде всего нужно рассчитать необходимую мощность, для комфортного обогрева помещения.

В среднем на каждые 10 м 2 требуется 1 кВт мощности. Для более точного расчета необходимо учитывать регион и теплопотери помещения.Правда, если обогреватели будут использоваться в качестве дополнительного элемента обогрева, то достаточно в два раза меньшей мощности.

Обратите внимание! Не имеет смысла использовать нагреватель мощнее 75 процентов от теплоотдачи самого радиатора, так как его возможности не будут использоваться в полной мере

Биметаллический радиатор с электрическим нагревающим элементом

Тип радиатора

ТЭНы для алюминиевых радиаторов отопления и биметаллических батарей конструкционно не отличаются от нагревающих элементов для чугунных приборов.

Однако, различия заключаются в следующих моментах:

• Форме наружной части корпуса.
• Материале заглушки.

ТЭН для алюминиевого радиатора имеет заглушку диаметром в один дюйм. Диаметр же заглушки для стандартных чугунных батарей составляет 1¼ дюйма.

Поэтому прежде чем приобрести нагреватель, следует обратить внимание на то, для каких типов батарей он предназначен. Данную информацию обычно содержит инструкция, которая имеется в комплекте

Длина греющего элемента

Важным параметром выбора является длина ТЭНа. Как несложно догадаться, от этого зависит равномерность нагрева батареи и циркуляция жидкости. Соответственно, длина подбирается в зависимости от количества секций прибора.

В идеале обогревающий элемент должен быть на 10 см короче батареи. В таком случае нагрев жидкости будет осуществляться максимально равномерно.

Автоматика

Автоматика может быть встроенной и наружной. Следует отметить, что радиаторный ТЭН со встроенным термостатом стоит дешевле, чем компоненты по отдельности. Однако, наружная электроника, как правило, более функциональная.

Выбор зависит от предназначения обогревателя. Если он будет использоваться как основной источник тепла, то можно установить наружную электронику для обеспечения максимального комфорта обогрева. Если же устройство планируется использовать как дополнительное, подойдет и ТЭН для радиаторов отопления с терморегулятором в одном корпусе.

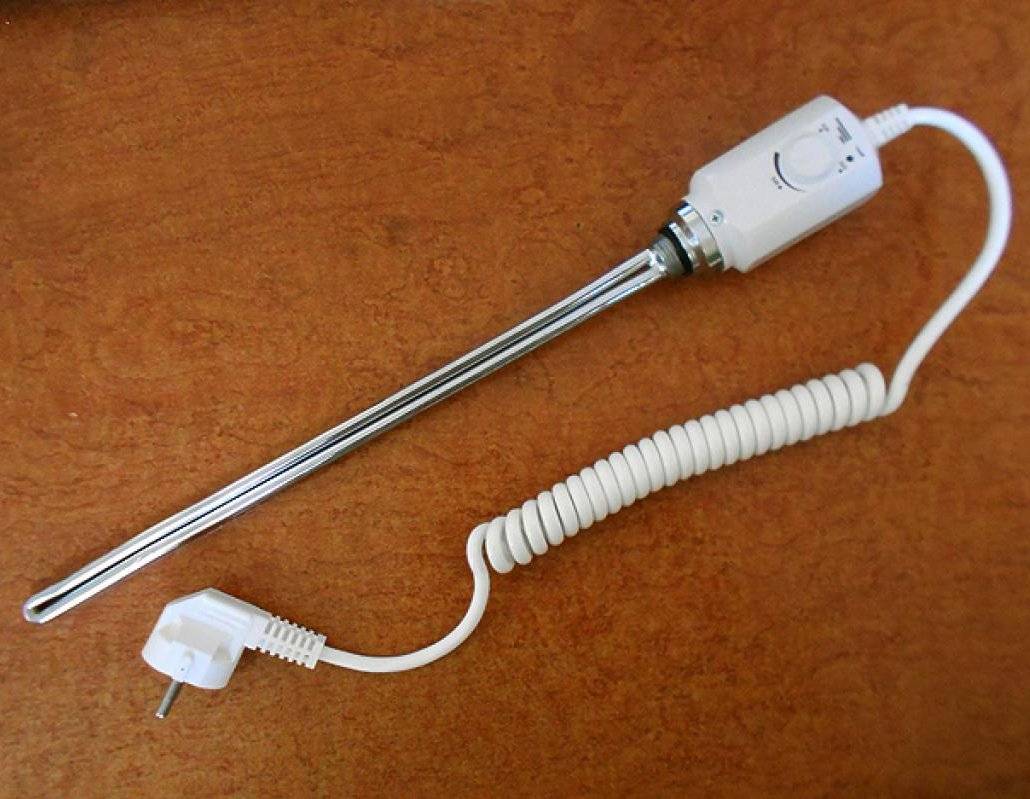

Недорогой ТЭН с терморегулятором для чугунного радиатора

Производитель

Что касается производителя, то в данном случае выбор не так важен. Дело в том, что известные европейские компании не занимаются выпуском данного оборудования. Поэтому на рынке, как правило, можно встретить изделия польского, украинского и турецкого производства.

Все эти ТЭНы достаточно схожи по качеству, поэтому следует уделить больше внимания их характеристикам. Единственное, лучше воздержаться от приобретения китайских изделий, так как поставщики нередко завозят наиболее дешевые, низкокачественные модели. Однако, и среди них иногда попадаются достойные нагреватели.

Вот, пожалуй, и все основные моменты, которые важны при выборе ТЭНов для батарей.

Использование ТЭНов для радиаторов не дает какой-либо выгоды, по сравнению с другими видами электрического отопления. Однако,эти нагреватели являются отличным вариантом для обогрева всевозможных хозяйственных помещений. Кроме того, их можно использовать в качестве дополнительного или аварийного источника тепла.

Получить дополнительную и полезную информацию по обозначенной теме можно из видео в этой статье.

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети

При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля

Поэтому достаточно важно выбрать правильно мощность ТЭНа.
Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву

В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.

Нельзя чтобы температура ТЭНа для радиатора доходила до 70 градусов Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

Разновидности и способы изготовления ТЭНов

Современные электронагревательные элементы обладают высокой прочностью и способностью изменять форму и размеры под действием высоких температур без ущерба своим техническим характеристикам. Используют их не только в бытовых приборах отопления, но и в промышленных. Правда, в последних устанавливают более мощные аналоги с большими размерами. Все современные тэны имеют высокий показатель долгосрочной эксплуатации.

Производители выпускают два вида тэнов, которые отличаются способом изготовления. Есть изделия, которые производят массово, а есть и такие, которые выпускают малыми партиями. Обычно они соответствуют определенным запросам заказчиков. Их используют в специальных отопительных установках со специфичными требованиями. Кстати, цена вторых намного выше первых.

Трубчатые электронагреватели

Это самый распространенный вид тэнов, который используется практически во всех отопительных приборах на электрическом питании. С помощью трубчатых аналогов нагрев теплоносителя происходит по принципу конвекции, излучения и теплопроводности в результате преобразования электрической энергии в тепловую.

Такой нагревательный элемент имеет следующие характеристики:

• Диаметр трубки 6,0-18,5 миллиметров.
• Длина тэна 20-600 сантиметров.
• Трубка может быть изготовлена из стали, из нержавейки или из титана (очень дорогой прибор).
• Конфигурация прибора — без ограничений.
• Параметры (мощность, производительность и прочее) — по согласованию с заказчиком.

Трубчатые электронагреватели оребренные

Используется для нагрева воздуха или газа, которым отапливается помещение

ТЭНРы представляют собой тот же трубчатый электронагреватель только с ребрами, которые расположены в перпендикулярных плоскостях к оси нагревательной трубки. Обычно ребра изготавливают из металлической ленты и крепят к трубке специальными прижимными гайками и шайбами. Сам тэн выполнен или из нержавейки, или из конструкционной стали.

Этот вид электронагревательных приборов используется для нагрева воздуха или газа, которым отапливается помещение. Их часто применяют в таких отопительных приборах, как тепловые завесы и конвекторы — там, где требуется отопление с помощью нагретого воздуха.

Блок электронагревателей

ТЭНБ используют только в том случае, если необходимо увеличить мощность электронагревателя. Обычно их устанавливают в приборы, в которых теплоносителем выступает жидкость или любой сыпучий материал.

Отличительной конструктивной особенностью ТЭНБ является его крепеж к прибору отопления. Он может быть резьбовым или фланцевым. Особой популярностью сегодня пользуется тен для отопления блочного типа с разборными фланцами. Такой нагревательный элемент можно применять для разных приборов многократно. Сгоревший тэн можно снять, а на его место поставить новый.

Электронагреватели патронного типа

Для отопительных систем этот вид не используется.

Для отопительных систем этот вид не используется. Его применяют как деталь пресс-формы для создания каких-либо изделий, поскольку это часть промышленного оборудования. В быту они не встречаются, но упомянуть о них необходимо, потому что данный вид тэнов входит в категорию «трубчатые электронагреватели».

Отличительной чертой этого аналога является оболочка, изготовленная из нержавеющей стали, которую шлифуют по максимуму. Это необходимо для того, чтобы тэн мог войти в форму с минимальным зазором между трубкой и стенками формы. Стандартный зазор не должен превышать 0,02 миллиметра. Вот так плотно он должен входить.

Кольцевые электронагреватели

Этот вид тэнов тоже применяют только в промышленных установках. Их предназначение — это нагрев инжекторов, сопел инжекционных установок и литьевого оборудования.

Электронагреватели с терморегулятором

Тэн с терморегулятором TECHNO 2 кВт

Это самый распространенный на сегодняшний день тэн, который используется для нагрева жидкостей. Именно его устанавливают во все бытовые электрические приборы, которые связаны с нагревом воды. Максимальная температура выделенного тепла +80С.

Изготавливают его из никеле-хромовой проволоки, которую внутри трубки заливают специальным сжатым порошком. Порошок — это оксид магния, который является хорошим изолятором электрического тока, но при этом обладает высоким показателем теплопроводности.

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

Также на базе ТЭНов создаются накопительные водонагреватели наливного типа. Фактически, это емкость с водой, наполняемая вручную. ТЭНы встраиваются и в баки летнего душа, обеспечивая нагрев воды до заданной температуры в плохую погоду.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

Плюсы электрического обогрева

Отопительное оборудование с терморегулятором, которое функционирует от электросети, является хорошим выбором для обогрева загородного жилья. В сравнении с централизованным газовым и твердотопливным отоплением электрическое имеет массу очевидных преимуществ:

1. Цены на электричество растут не настолько стремительно, как на другие источники энергии, что способствует некоторой экономии.
2. Нагревательные тэны могут применяться не только в чугунных батареях, но также использоваться в алюминиевых радиаторах.
3. Электрическое отопление без проблем обеспечивает комфортный уровень температуры в загородном доме практически любой площади.
4. Отопление может оборудоваться дополнительной автоматикой.
5. Батареи со встроенными тэнами можно использовать не только как основной, но и дополнительный источник тепла.
6. Для установки тэна не требуется оформление разрешительной документации.
7. Применение современных алюминиевых элементов обогрева в электрических системах отопления позволяет сохранить эстетическую привлекательность интерьеров.

Как вам статья?

Мне нравитсяНе нравится

Какой ТЭН для радиатора выбрать?

Поскольку большого разнообразия в исполнении и технических особенностей радиаторных ТЭНов нет, то и проблем в выборе обычно не возникает.

Во время покупки следует обратить внимание на следующее:

Мощность — если нет информации о теплотехнических нормах по конкретной местности, можно выбирать устройство по усреднённым показателям для средней полосы России, корректируя их в соответствии с погодными условиями данного региона. Так ТЭН мощностью 1 кВт способен нагреть воздух в помещении площадью 10 м2 при условии автономной системы отопления. Из этого расчёта и следует делать выбор.

Материал — особенных различий по материалам между радиаторными ТЭНами разных производителей нет. Конструкции их так же идентичны. Разница может быть в диаметре, то есть в размере пробки заглушки. Кроме этого, бывают одинарные и двойные ТЭНы.

Размер — поскольку батарея отопления может состоять из определенного количества секций, то и длина нагревательного элемента должна соответствовать длине батареи. Специалисты рекомендуют приобретать нагревательную конструкцию, стержень которой на 6-10 см меньше длины батареи. Если ТЭН будет короче требуемой длины, он не сможет обеспечить полноценный и равномерный прогрев теплоносителя.

Наличие дополнительного оборудования — если планируется установка автономной системы отопления, то лучше устанавливать модели с терморегулятором. Это позволит регулировать температуру в помещениях и сократить расходы на электричество.

Цена — главное, не приобретать ТЭН для радиатора, ставя во главу угла его стоимость. Прежде всего, нужно руководствоваться техническими характеристиками, указанными в паспорте изделия. И всегда помнить, дёшево — не значит хорошо!

Расчёты необходимой мощности ТЭНа

Когда планируется установка автономной отопительной системы в доме постоянного проживания, особенно важно правильно рассчитать необходимую мощность прибора. Как это сделать?. В технической документации радиаторов указаны точные значения теплоотдачи, скажем, для одной чугунной секции это будет 140 Вт

В технической документации радиаторов указаны точные значения теплоотдачи, скажем, для одной чугунной секции это будет 140 Вт

Эти значения нужно умножить на количество секций. Таким образом, получится требуемая мощность ТЭНа

В технической документации радиаторов указаны точные значения теплоотдачи, скажем, для одной чугунной секции это будет 140 Вт. Эти значения нужно умножить на количество секций. Таким образом, получится требуемая мощность ТЭНа.

Как правильно выбрать тэн для чугунного радиатора

Чтобы тэн действительно стал эффективным помощником, нужно подбирать его по следующим параметрам:

• Прежде всего, следует ориентироваться на мощность нагревательного устройства. Чтобы подобрать по мощности тэн для чугунной батареи, необходимо рассчитать, какой она должна быть. Если ориентироваться на показатели СНиП, то для обогрева 10 м2 потребуется 1кВт мощности, но это не единственный показатель, который следует учесть.
• Немалое значение имеет то, из какого металла сделан, и как работает радиатор отопления. Существует разница между нагревательными элементами для чугунных батарей и алюминиевых или биметаллических. Для первых выпускают тэны другой формы и с большим диаметром заглушки.

При покупке нагревателя нужно уточнить, для какого типа радиаторов он приспособлен.

• Чтобы правильно подобрать тэн по длине, нужно ориентироваться на количество секций в радиаторе. Как правило, оптимальной считается длина прибора на 10 см короче батареи. Это позволит ему равномерно и быстро нагревать теплоноситель в устройстве.
• Можно установить тэн в батарею отопления с термостатом, если он будет использоваться в качестве дополнительного источника тепла. Когда его функцией является обогрев дома или квартиры, то потребуется дополнительная наружная электроника, позволяющая автоматизировать процесс отопления. Это несколько удорожает сам прибор, но помогает экономить на энергоресурсах при его эксплуатации.
• Давление в батареях центрального отопления так же следует учесть. Если оно склонно к повышению, то следует периодически стравливать воздух при помощи крана Маевского.

Важно: в вопросе покупки качественного тэна следует подходить не с позиции цены, страны производителя и качества, а по техническим характеристикам, указанным в техпаспорте

Как правило, недорогие китайские модели сразу привлекают внимание, но не стоит ориентироваться по стоимости, когда тэн должен стать основным источником тепла. В этом случае потребуется надежное и мощное устройство, а оно не может быть дешевым

Устройство ТЭНов

Большинство таких элементов состоят из металлической трубки небольшой толщины. В ней размещена спираль, выполненная из проволоки с большой величиной электрического сопротивления. Выводы спирали соединены с контактным стержнем. Посредством наружных выводов стержня осуществляется подключение нагревательного элемента к сети. Материалом трубки чаще всего выступает углеродистая сталь. Из неё изготавливают тены, которые при работе нагреваются не выше 450С. Если нагревательный элемент работает в более высоком температурном режиме или в условиях агрессивной среды, то в этом случае в качестве материала изготовления используется нержавейка.

В конструкции тена главной составляющей является трубка, в которой заключена спираль из нихрома. Другими составляющими конструкции нагревательного элемента являются:

• наполнитель;
• выводная шпилька;
• уплотнительная втулка;
• гайка для крепления;
• выводы.

Для изоляции спирали внутрь трубки засыпают наполнитель, который обладает хорошей теплопроводностью, а наряду с этим имеет высокие свойства в плане электроизоляции. В большинстве ТЭНов в качестве наполнителя выступает периклаз, представляющий собой смесь магния в кристаллической форме. Когда трубка заполнена наполнителем, выполняется её опрессовка. Нагревательный элемент может быть изогнут с целью придания ему необходимой формы. Для изоляции контактных стержней ТЭНов используется специальный материал. Торцы герметизируют кремнийорганическим лаком, который имеет высокую степень защиты от влаги.

Как выбрать тэн для системы отопления

Очень важно при выборе, чтобы прибор соответствовал всем существующим нормам безопасности и техническим требованиям

Обращайте внимание на такие параметры:

• мощность конструкции;
• тип электросети;
• наличие термостата. Если отопление радиаторное, то это является ключевым фактором, поскольку изделие без регулировки мощности будет всегда работать по максимуму, а это значительно увеличит ваши расходы на электричество;
• цену. Качественный прибор мощностью 2 кВт должен стоить, начиная от 900 рублей и выше.

Помимо этого, в отдельных случаях на работоспособность агрегата может влиять и его внешний вид. Например, для котла отопления лучше приобретать оребренный тэн. поскольку защитная оболочка такой модели оснащена дополнительными теплообменными пластинами, которые увеличивают площадь нагрева.

Электрокотел своими руками

Конструкция электрического котла

Можно ли сделать котел, в котором используются электрические тены для отопления дома, самостоятельно? Для начала нужно ознакомиться с конструкцией заводских моделей.

Они состоят из блока с установленным нагревательным элементом, системы управления и безопасности. В отличие от традиционных котлов он отличается небольшими размерами и возможностью установки практически в любом месте системы. Для изготовления понадобятся следующие инструменты и материалы:

• Блок тэнов. Лучше всего использовать этот вид нагревателей, так как они имеют максимальную мощность;
• Термостат и температурный датчик;
• Стальной корпус, разделенный на две зоны. В одной будет располагаться электрический тэн с терморегулятором для отопления, а во второй устанавливается блок управления и защиты.

Так как тен в системе отопления должен постоянно находиться в воде — рекомендуется монтаж датчика уровня жидкости. Циркуляция жидкости происходит через входной и выходной патрубки. Для улучшения этого процесса предусмотрена колодка подключения циркуляционного насоса. Но следует отметить, что делать подобные котлы мощностью выше 9 кВтт для частного дома не рекомендуется. Это связано с максимальной нагрузкой на электросеть и большими накладными расходами.

Установленный дополнительный тэн с терморегулятором в отопление можно использовать как способ предотвращения замерзания теплоносителя. Для этого устройство может работать на минимальной мощности.
