Изготовление солнечной батареи для дома своими руками

Конструктивные параметры батареи

Установка солнечной батареи в частный дом – дело посильное. Однако для того, чтобы конструкция, изготовленная собственным трудом, приносила максимум пользы, стоит учитывать некоторые ее особенности. Рассмотрим главные требования к устройству солнечной панели:

1. В связи с хрупкостью изделия, желательно первым делом монтировать каркас, и лишь после окончания этого процесса установить конструктивные элементы.
2. Размер панели зависит от функциональной нагрузки, но стоит учитывать, что большая коробка будет иметь значительный вес и потребует больше проводников энергии для ее заполнения.
3. Корпус солнечной батареи необходимо конструировать с невысокими боковыми бортиками, чтобы их тень не препятствовала попаданию солнечных лучей на элементы.
4. Желательно обработать корпус внутри и снаружи влагостойкой краской, поскольку сооружение будет находиться под атмосферным воздействием круглые сутки.
5. В самом корпусе следует разместить подложку.
6. В нижней части коробки корпуса необходимо предусмотреть небольшие вентиляционные отверстия, которые позволят поддерживать требуемую температуру в радиаторе и выводить газ, образующийся в процессе работы панели.

Шаг 3: Выбор панелей

О том как правильно выбирать солнечных батарей в блоге магазина MyWatt есть отдельная статья, поэтому останавливаться на этом долго не будем. Рассматривать будем только  монокристаллические или поликристаллические, а аморфные и прочие тонкопленочные панели рассматривать не будем, в виду их быстрой деградации – потери мощности.

Основные отличия моно и поли:

Монокристаллические панели дороже и эффективнее, чем поликристаллические панели. Но в целом эффективность отличается незначительно, она зависит не только от типа ячейки, но и от качества самих ячеек и добросовестности производителя.

Характеристики солнечных панелей, как правило, приводятся к стандартным условиям испытаний (STC):

• освещенность = 1 кВт/м2;
• воздушная масса (AM) – 1,5;
• температура – 25°C.

Как самостоятельно рассчитать мощность солнечных батарей?

Мощность солнечных батарей должна выбираться таким образом, чтобы потребляемая мощность нашими электроприборами, была восполнена обратно. Иными словами – сколько взяли, столько и нужно отдать + потери на преобразование, а также собственное потребления инвертора с контроллером заряда.

В связи с тем, что солнечный свет в течение дня поступает непостоянно и с разной интенсивностью, нельзя знать сколько выработает та или иная панель сегодня, но исходя их статистических данных это можно предположить достаточно точно.

Например, для средней полосы России в летнее время хорошим показателем считается если каждый 1 Ватт солнечной батареи выработал 6Вт*ч за световой день, но если рассматривать пасмурный, дождливый день этот показатель может быть в несколько раз меньше, поэтому при расчетах учтем этот факт и вместо 6Вт*ч, подставим 3Вт*ч.

Итак, наше потребление в Ватт-часах, с учетом КПД составило 32,5Ач * 12В = 390Вт*ч, разделим на 3Вт*ч и получим мощность солнечной батареи 130Вт, если у Вас получается не целое число – округляйте вверх.

Зимой и в весенне — осенний период запас по мощности требуется делать значительно больше, поскольку световой день короче — солнце находится над горизонтом меньше времени.

Солнечная батарея своими руками – как сделать, собрать и изготовить?

Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками

Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.

Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.

Выбор фотоэлементов

Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.

Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.

Выбор места (система ориентации), проектирование и материалы

После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.

Пайка элементов и подключение

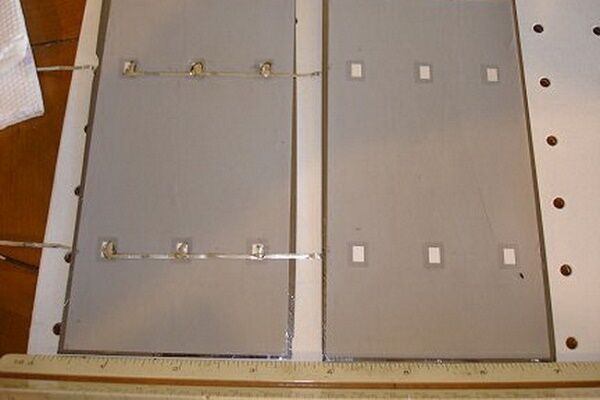

После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).

Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.

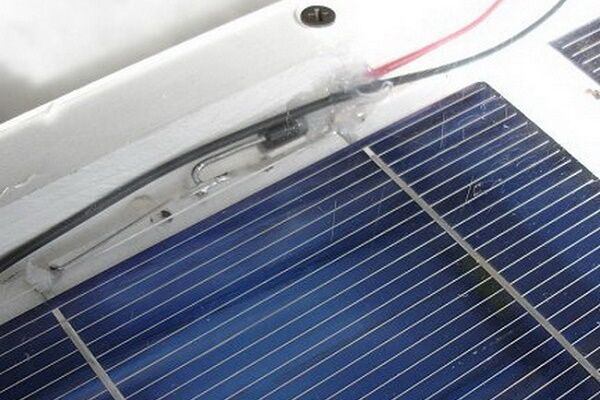

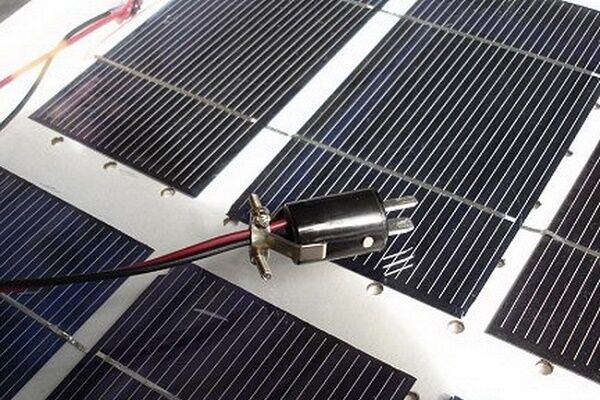

Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.

Монтаж

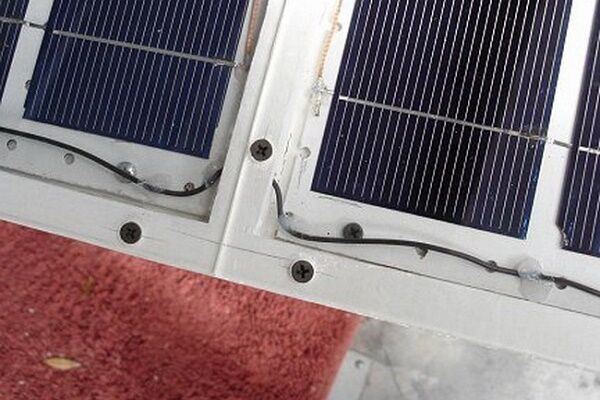

Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.

На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

• 2 «крокодильчика»;
• медная фольга;
• мультиметр;
• соль;
• пустая пластиковая бутылка без горлышка;
• электрическая печь;
• дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Рекомендация по выбору панелей

Не только китайские, а все солнечные панели делятся на моно- (более дорогие) и поликристаллические (аморфные). В чем разница? Не вдаваясь в технологию изготовления, достаточно указать, что первые характеризуются однородной структурой. Поэтому их КПД выше, чем у аморфных аналогов (примерно 25% против 18%) и стоят они дороже.

Визуально их можно отличить по форме (показано на рисунке) и оттенку синего. Монокристаллические панели несколько темнее. Ну а есть ли смысл в экономии на мощности, решать придется самостоятельно. К тому же следует учесть, что производством недорогих поликристаллических панелей в Китае занимаются в основном мелкие фирмы, экономящие буквально на всем, в том числе, и на исходных материалах. Это напрямую отражается не только на себестоимости, но и на качестве продукции.

Все фотоэлементы соединяются в единую энергетическую цепочку проводниками. В зависимости от типа панелей, они могут быть уже зафиксированы по месту или отсутствовать. Значит, припаивать их придется своими руками. Все кристаллические образцы довольно хрупкие, и обращаться с ними нужно крайне аккуратно.

Если нет должных навыков работы паяльником, то лучше приобрести панели класса A (более дорогие). Покупая дешевые аналоги (B), желательно взять хотя бы один в запас. Практика сборки солнечных батарей показывает, что повреждений точно не избежать, поэтому лишняя панель однозначно понадобится.

При определении потребного количества фотоэлементов можно ориентироваться на такие данные. 1 м² панелей дает примерно 0,12 кВт/час электроэнергии. Статистика эн/потребления показывает, что для небольшой семьи (4 человека) в месяц достаточно порядка 280 – 320 кВт.

Солнечные панели продаются в двух возможных вариантах – с восковым покрытием (для предохранения от повреждений при транспортировке) и без него. Если панели с защитным слоем, то их придется подготовить к сборке.

Что необходимо сделать?

• Распаковать товар.
• Погрузить комплект в горячую воду. Примерная температура – 90±5 0С. Главное, чтобы это не был кипяток, иначе панели частично деформируются.
• Разъединить образцы. Признаки того, что воск растаял, заметны визуально.
• Обработать каждую панель. Технология простая – поочередное погружение их в воду горячую мыльную, потом – чистую. Процедура «омовения» продолжается до тех пор, пока на поверхности не останется следов воска.
• Просушить. Раскладывать панели следует на мягкой ткани. К примеру, на махровой скатерти.

Преимущества и недостатки солнечной батареи

У солнечных батарей есть как преимущества, так и недостатки. Если бы были только одни плюсы от применения фотоэлектрических преобразователей, весь мир давно бы уже перешел на этот вид получения электроэнергии.

Преимущества:

1. Автономность источника питания, нет зависимости от перебоев напряжения в централизованной электросети.
2. Отсутствие абонентской платы за использование электроэнергией.

Недостатки:

1. Высокая себестоимость оборудования и элементов.
2. Зависимость от солнечного освещения.
3. Возможность повреждения элементов солнечной батареи вследствие неблагоприятных погодных условий (град, буря, ураган).

В каких случаях целесообразно использовать установку на фотоэлектрических элементах:

1. Если объект (дом или дача) находится на большом удалении от линии электропередач. Это может быть загородный коттедж в сельской глубинке.
2. Когда объект расположен в южном солнечном районе.
3. При совмещении различных видов энергии. Например, отопление частного дома с помощью печного отопления и солнечной энергии. Себестоимость маломощной солнечной станции будет не столь высока, и может быть экономически оправдана в данном случае.

Установка батарей

1. Перед тем, как устанавливать батареи на крышу, проверьте её прочность, при необходимости укрепите кровлю.
2. Смонтируйте опоры, на которые будут крепиться батареи, и укрепите их на крыше. Конструкция должна выдерживать сильный ветер.

3. Установите модули, чтобы они плотно прилегали к элементам опоры, закрепите саморезами.

4. Подключите разъёмы к проводам, ведущим к контроллеру. Все приборы, кроме панелей устанавливаются внутри помещения.
5. Установите АКБ, инвертор, автоматы, подсоедините всё к сети.

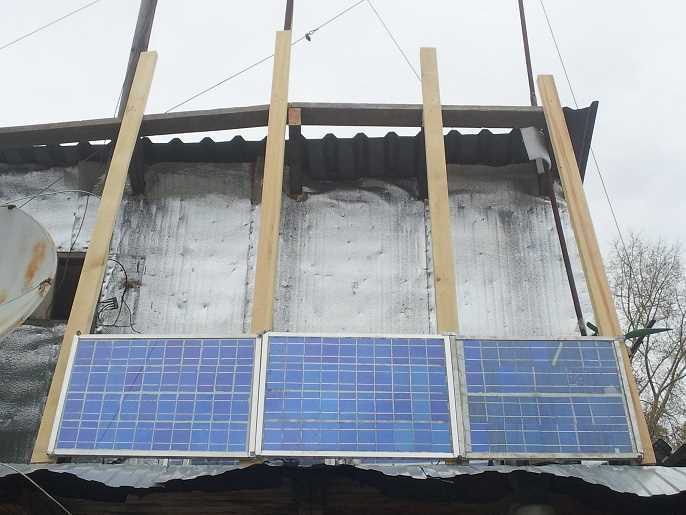

Укрепить модуль можно и на вертикальной опоре

Теперь можно провести испытание, и пользоваться бесплатным электричеством.
