Как вывести розетку из щитка?

Подключение проводов

Подключение щитовой розетки можно проводить до или после монтажа

Если выбран первый вариант, то необходимо обратить внимание на длину проводов: их длины должно хватать для проведения работ, связанных с подключением

Для выполнения подключения понадобятся зажимы для присоединения электропроводов.

Подсоединение проводов можно выполнять в любой последовательности, главное — не перепутать фазный и нулевой провод.

Провод, отвечающий за заземление, в зависимости от электрических схем может подключаться двумя способами: к корпусу щитового шкафа или специально предусмотренными отдельными зажимами.

Защитные свойства различных розеток

Степень защиты разных типов розеток от прикосновений, а также попадания определенных частей твердых тел, частичек пыли и влаги, обозначается маркировкой IP, где первая цифра соответствуют следующим показателям:

• – полное отсутствие защитных функций при открытом доступе к узлам оборудования;
• 1 – ограничивается проникновение крупных твердых тел с размерами более 5 см. Не предполагается защита от прикосновения пальцев;
• 2 – обеспечивается защита для пальцев рук, а также исключается попадание предмета размером от 1,25 см;
• 3 – узлы устройства защищены от возможного контакта с электроинструментом и другими посторонними предметами, размер которых превышает 2,5 мм;
• 4 – указывает на наличие защиты, предотвращающей попадание твердых частиц, имеющих размеры более 1 мм;
• 5 – свидетельствует о частичной защите от пыли;
• 6 – наиболее высокая степень защиты от попадания любых посторонних предметов, включая микроскопические частицы пыли.

Вторая цифра маркировки говорит о степени защиты устройства от воздействия влаги. «0» в данном случае также указывает на абсолютную незащищенность узлов оборудования. Другие обозначения можно рассматривать на следующих примерах:

• 1 – вертикально падающие капли при попадании на оболочку не вызовут замыкания;
• 2 – каплям, упавшим вертикально под углом не более 15 градусов, не удастся преодолеть оболочку;
• 3 – защита предотвращает замыкание даже в тех случаях, когда капли воды падают под углом 60 градусов;
• 4 – узлы оборудования надежно защищены от влаги, вне зависимости от направления движения брызг;
• 5 – допускается попадание водной струи, не находящейся под давлением. Имеющие подобное обозначение устройства можно регулярно мыть;
• 6 – оборудование способно выдерживать достаточно мощные направленные потоки воды;
• 7 – допускается кратковременное погружение устройства в воду на глубину не более 1 метра;
• 8 – разрешено погружение на значительную глубину;
• 9 – абсолютная герметичность позволяет оборудованию функционировать под водой с неограниченной продолжительностью.

Маркировка стандарта «NEMA» используется для типов электрических розеток, произведенных в США и прошедших соответствующую сертификацию. Ниже указаны области использования устройств с различными показателями «NEMA»:

• 1 – изделия предназначены для установки в бытовых и административных помещениях и предусматривают защиту от попадания грязи;
• 2 – рассчитаны на бытовые помещения, где существует вероятность попадания влаги в минимальных количествах;
• 3 – устройства, применяемые снаружи зданий в условиях повышенного пылеобразования, а также атмосферных осадков. Дополнительными характеристиками обладают модели «3R» и «3S»;
• 4 и 4X – оборудование, способное противостоять разбрызгиваемой в результате движения автотранспорта грязи, а также устойчивое к агрессивным погодным условиям;
• 6 и 6P – защитные функции обеспечивает герметичный корпус, благодаря которому устройство может находиться под водой на относительно небольшой глубине;
• 11 – изделия преимущественно используются в местах, где постоянно происходят коррозийные процессы;
• 12 и 12К – рассчитаны на помещения с повышенным уровнем пылеобразования;
• 13 – отличаются особой стойкостью различным видам загрязнений, включая маслянистые вещества.

Существуют также другие виды маркировок, которыми, например, обозначается степень прочности корпуса изделия. Однако рассматривать данный показатель в отношении обычной бытовой розетки не имеет смысла.

Источник

Зачем в электрощите сделана розетка?

Зачем в электрощите сделана розетка?

Для чего нужна розетка в электрическом щите?

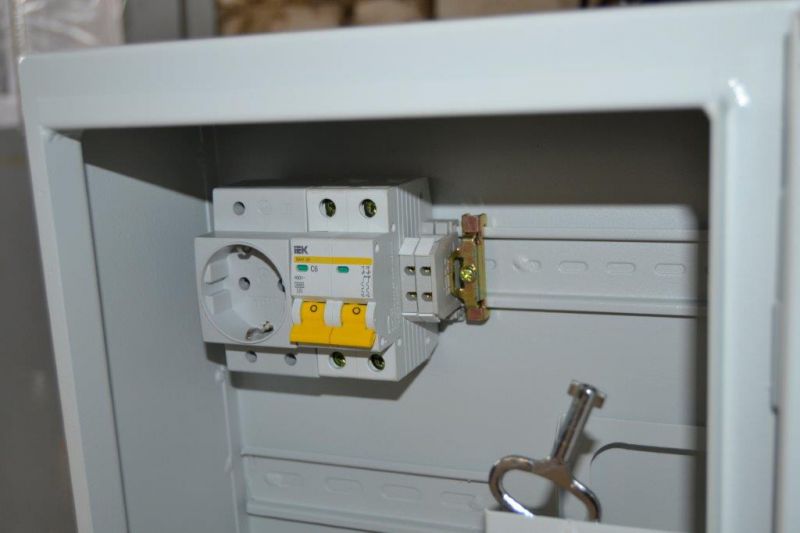

Это специальные щитовые розетки с возможностью установки на ДИН-рейку.

То есть в наличие специальные зажимы (фиксаторы, захваты).

В остальном она мало чем отличается от обычной розетки «евро», есть и универсальные.

Могут быть с заземляющими контактами и без них (чаще с заземлением).

Обычно это розетки на 10 Ампер, но есть и иные варианты (16 Ампер к примеру).

В электрощитках которые расположены внутри квартиры или дома, нет смысла устанавливать такие розетки, а вот в щитках на лестничных площадках, они необходимы, хотя не в каждом щитке они есть.

Главное предназначение (назначение) это подключение различных приборов во время обслуживания и ремонта элементов электрической сети находящихся в щитке (распределительное устройство).

Это могут быть и осветительные приборы (переноски), приборы контроля и.т.п.

Можно подключить любой электроинструмент, дрель, перфоратор, если это необходимо.

Такие розетки не для эксплуатации жильцами многоквартирных домов.

Жильцы вообще не имеют права открывать щиток на лестничной площадке, эти розетки для специалистов.

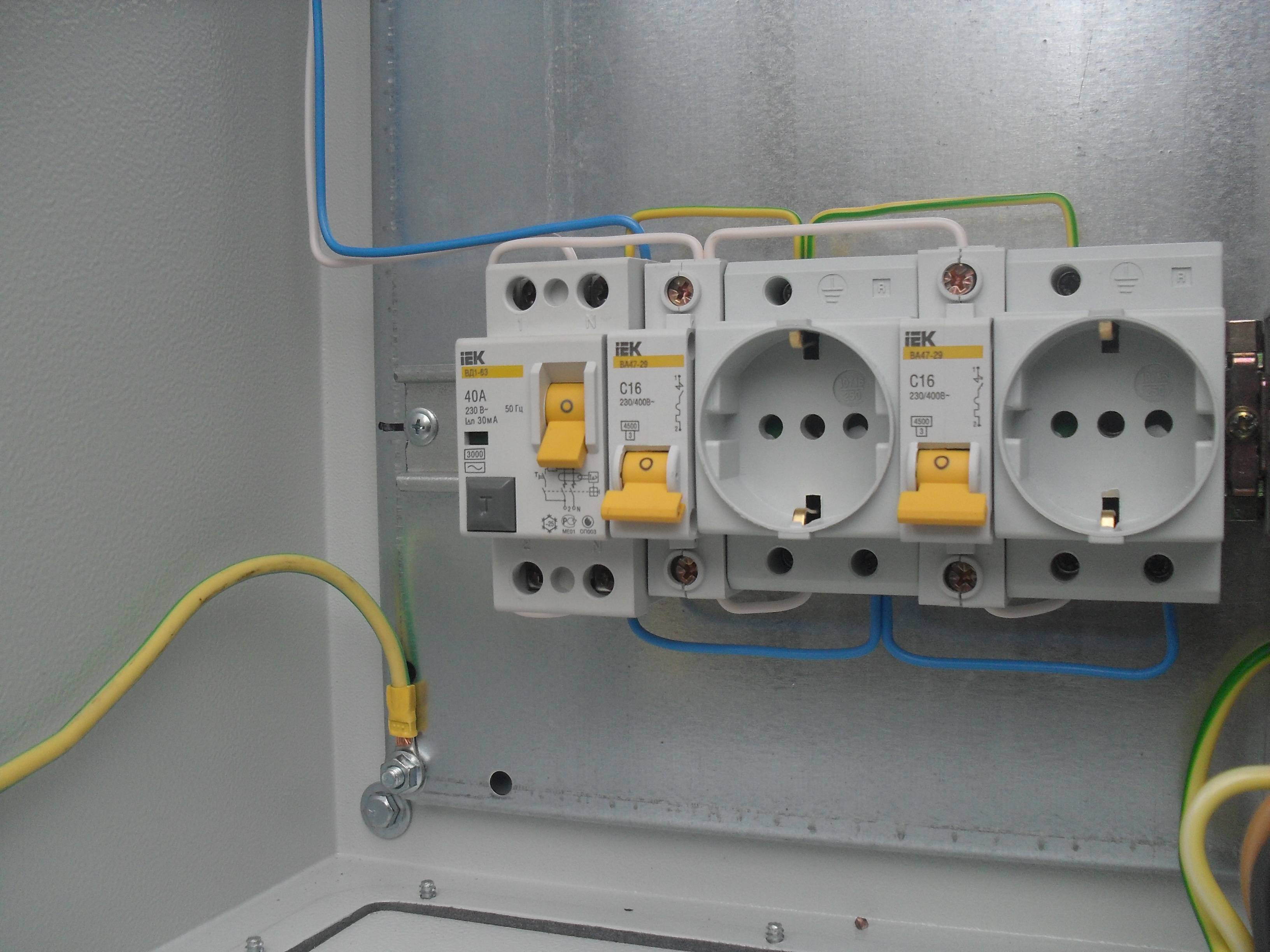

Да, не редко можно видеть в электрических шкафах, рядом с другими модулями — УЗО, Дифами, Автоматами и реле, примостившиеся на дин-рейку обычные штепсельные розетки.

Они могут быть коммутированы и с вводного автомата (сразу после счетчика) и в комплекте со своим УЗО (реже) Но одно из принципиальных условия, розетка должна стоять до разделки всех других линий квартиры (дома) для того что бы быть под напряжением, даже после отключения общих УЗО или автоматов линий освещения и розеток.

Назначение этих розеток не так уже и узко, как может показаться. После того как мы отключили линии розеток и освещения, для нас остается еще одна автономная точка разбора электроэнергии — это именно эта розетка. Мы можем подключить в нее перфоратор для штробления или болгарку. Аварийное освещение (переноску) Можно подключать любой из потребителей находящийся рядом со щитом. Например на стройке дома — бетономешалку, циркулярку, рубанок и т.п., и при этом заниматься электромонтажом по отключенным линиям. В эту же розетку подключаются и контрольно-измерительные приборы.

Максимальный ток таких розеток, монтирующихся в электрощит на дин-рейку 16 Ампер и поэтому рядом с ней ставят автомат такого же тока отсечки.

Встречал щитовые розетки на дин-рейку двух типов —

На личном опыте убедился в пользе розетки, которая находится рядом с электрощитком, когда пришлось вызывать электриков из-за замыкания проводки в коридоре вечером.

Ни с того ни с сего после обеда между четвёртым и пятым этажом произошёл хлопок, после чего весь подъезд остался без света. Хорошо что в подъезде жил работник управляющей компании, он договорился с электриками чтобы они задержались и устранили причину замыкания.

Электрики быстро нашли причину и в принципе заменили кусок проводки но так как было темно, приходилось им помогать и светить фонариками.

Когда они поменяли центральной кабель, то принесли свою переноску, включили в розетку, которая находится прямо возле электро щитков и повесили её рядом. Лампочка хорошо осветила рабочие места и они до позднего вечера меняли проводку которая ушла в квартиры, пока они (квартиры) были обесточены. Одна молодая мама воспользовалась даже этой розеткой, чтобы вскипятить воду в электрочайнике.

Во время разговора с электриками я понял, что одна из основных проблем у них — это освещение того места где они работают, поэтому они делают несколько видов переносок: просто в розетку, есть переноски которые вкручиваются вместо лампочки в патрон и переноски с крокодилами это такие зажимы благодаря которым можно напрямую подключиться к оголенным проводам.

Итак ответ прост — для удобства во время проведения электромонтажных работ чтобы можно было подключить переноску или другое электрооборудование например электрическая дрель строительный фен и прочее.

Итак, это что касается общих электрощитков на площадке в подъезде.

А вот дома устанавливать розетку смысла никакого нет, особенно не понимаю вот таких установок:

Это как минимум не безопасно постоянно пользоваться такими розетками.

Ещё одну поставить через отдельный автомат, чтобы при отключении электричества во всём доме в ручную, можно было пользоваться розеткой, но несколько смысла нет.

Зато есть смысл установки розетки в тех помещениях, где не предусмотрена установка стационарных розеток, допустим вот в таких случаях:

Источник

Монтаж

Перед тем как начать монтаж электрического гнезда, нужно убедиться, что параметры розетки соответствуют мощности того оборудования, которое предусматривается к подключению.

Если розетка будет установлена на небольшой электрический щиток дома или квартиры, то номинальный ток вполне допустим 6А, 10А. Если модульный прибор будет установлен для питания мощных электроприборов, необходимых при выполнении работ строительного или ремонтного характера, то его номинальный ток должен быть не менее 16А.

Для примера приведем электрогнездо с заземлением Bemis 1/16A со степенью защищенности IP44. Прочный пластиковый корпус соответствует высокому уровню защиты, что дает возможность применения Bemis 1/16A на производстве.

Последовательность выполнения монтажа модульного электрического гнезда:

1. Пользуясь отверткой, приподнимите подвижную часть пластикового зажима.
2. Установите розетку на профиль рейки и отпустите зажим. Щелчок сигнализирует о том, что защелка закреплена, а значит, розетка зафиксирована.
3. Займитесь подсоединением к ней трех проводов: фазного, нулевого и заземляющего.

Ширина модуля автомата: крепежная рейка в шкафу

В щитках, которые используются для монтажа любой модульной аппаратуры, нередко фиксация происходит за счет оформления наружных отверстий, имеющихся в крышке под реально установленное количество коммутационной техники. Для этого отверстия под наружной частью аппаратуры открываются не до конца, и их часть закрыта беспрепятственно удаляемыми шторками.

• Самая распространенная ДИН-рейка имеет оформление ТН-35-7,5. Она 35 мм в ширину, и высотой 7,5 мм.
• Не редко встречается модификация с высотой рейки 15 мм (ТН-35-15), которая используется в навесных и напольных щитках. Такие рейки называют моделями Ω-типа, потому, что они в профиль очень похожи на такую букву.
• Кроме этого, существует еще разновидность рейки типов «С» и «G». По краям они выгнуты внутрь, а не наружу. Их используют при монтаже аппаратуры, требующей таких параметров.

В процессе установки прибора главным является правильно выбрать тип ДИН-рейки, которая подойдет в вашем частном случае.

И прежде чем перейти к видам, стоит описать те отличия, что в них могут быть. В основном изменяются:

И если речь идет о стандартах, то нужно понимать, что сделать унификацию в крепежах электрических устройств и рейках — нельзя. А потому существует три разновидности, применяемые по ситуации:

1. Омега-тип. Наиболее популярный и закрепленный в российском ГОСТе вид, что зачастую именуется как TH35. Его ширина составляет 35 мм, хотя также на рынке присутствует версия с меньшим форматом в толщине и ширине. В основном такие уменьшенные версии используется для клемм, а не аппаратов. Помимо материала также есть его обработка, наиболее популярные из которых анодирование, гальванизация и оцинковка.
2. С-тип. Имеет габариты, схожие с омегой, — 32 мм. Концы в таком виде загибаются во внутрь, что визуально напоминает букву С. В основном используется для зажимов и клеммных колодок, однако существует ряд устройств, для которых С-тип также является наиболее приемлемым.
3. G-тип. Идентичная С-виду модель, за исключением одного отличия — один из концов меньше и уже другого. Визуальная ассоциация с буквой G. Применяется также для зажимов, однако разница в формах необходима для гибкости установки в недоступных местах и специфики оборудования.

Если требуется установить клемму, то зачастую пригодится омега-тип. Все остальные в большинстве случаев используют строители. Если же делать ремонт, то придется самостоятельно либо изначально подойти к выбору рейки ответственно, либо получить консультацию опытных строителей.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

DIN рейка: монтаж модульного оборудования своими руками. Инструкция, как выбрать дин рейку и установить на ней автоматы Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки. Спрашивайте, я на связи!

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

Целесообразность применения с учетом достоинств и недостатков

В первую очередь рассмотрим плюсы от применения гребенки:

1. Бесспорное качество коммутации, контакт с ответвлением жилы намного надежней, чем при использовании моножильного провода в качестве перемычки. Соответственно, практически исключается перегрев контактной площадки и связанные с этим многочисленные проблемы.
2. В большинстве случаев шины гребенки на шесть модулей и более рассчитаны на нагрузку 63А (ГОСТ Р 50030.5.1-99). Чтобы провод выдерживал такую нагрузку, у него должно быть сечение не менее 16мм2, что существенно усложняет работу с ним.
3. В щитке сокращается количество проводов, это отражается на аккуратности разводки и ее наглядности. Соответственно, при необходимости, разобраться с ней не составит труда. Чтобы убедиться в этом, достаточно посмотреть на рисунок 7.

Рисунок 7. Если применять гребенку, самостоятельно выполнить качественную разводку сможет каждый Безусловно, любое решение имеет свои слабые стороны, в рассматриваем случае к ним относятся следующие особенности:

1. Часто возникают проблемы, при попытке установки защитных устройств разных брендов. Это может быть связано с габаритами приборов, разным уровнем расположения контактных площадок и другими различиями в конструкциях. В результате, соединить между собой разнотипные АВ не представляется возможным.
2. Проблемы в случае ремонта. Если требуется заменить вышедшее из строя устройство, понадобиться ослабить крепление на всех отводах, в противном случае снять гребенку для демонтажа не получится.
3. С модернизацией щитка также возникают проблемы. Например, когда возникнет необходимость поставить дополнительно еще один однополюсный прибор, потребуется замена шины, либо устанавливается переходная перемычка, что негативно отразится на качестве контакта.
4. При ремонтных работах или модернизации возникает необходимость обесточивать все подключенные к гребенке устройства, в некоторых случаях это может вызвать проблемы.
5. Стоимость такого решения значительно выше, чем использование перемычки из моножильного провода, особенно если речь идет о брендовой продукции.

Говоря о целесообразности применения, то следует заметить, что для подключения двух-пяти устройств применять гребенку не имеет смысла, Поскольку большинство производителей практически не выпускают шины рассчитанные менее, чем на 6 модулей, они придерживаются того же мнения.

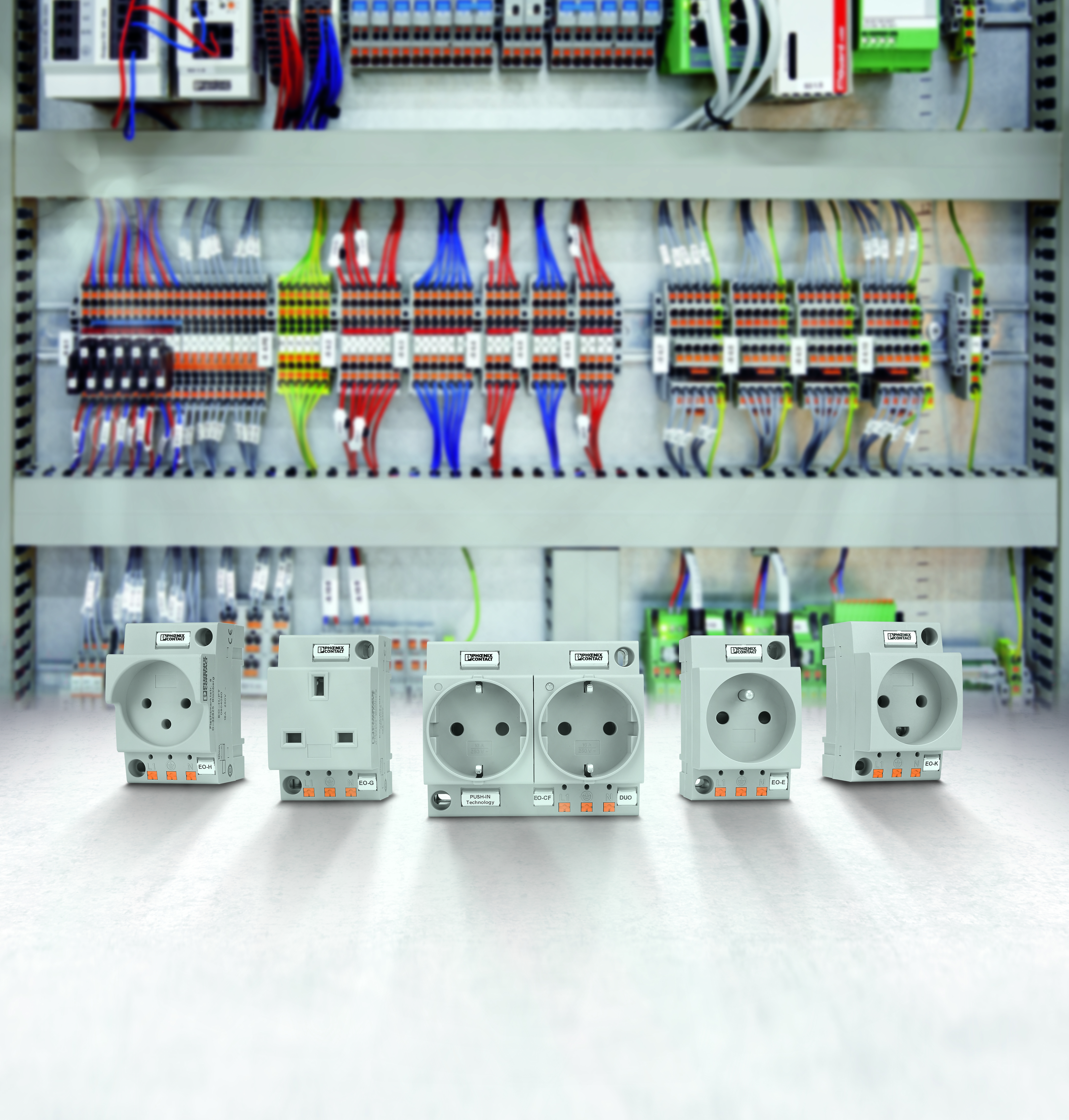

Розетки на рейки

Вольтметр D2-V-1-0.5 переменного тока с креплением на DIN-рейку

Различают несколько наиболее применяемых видов устройств, предназначенных для установки на DIN-рейке. Они отличаются размерами и наличием заземляющих контактов. Главной отличительной особенностью модульных розеток является наличие клемм, служащих для крепления к дополнительному профилю.

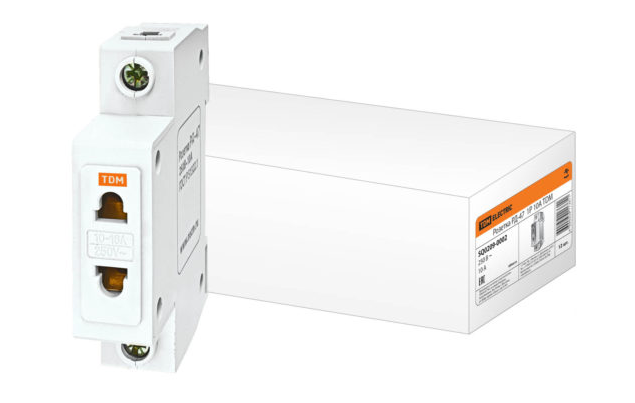

Розетка без заземления имеет небольшие габариты, ее ширина составляет 1,75 см, что равно 1 модулю. Основное ее назначение – подключение приборов небольшой мощности, не требующих заземления (паяльник, маленький светильник). Значение номинального тока составляет 6А или 10А.

Розетка с заземлением имеет ширину 2,5 модуля. Это обусловлено наличием внутри корпуса заземляющих контактов. Устройство предназначено для подключения приборов, металлические элементы которых в процессе работы требуют заземления. Показатель номинального тока розетки данного типа идентичен предыдущему типу устройства.

Конструктивные размеры электротехнического устройства отвечают мировым стандартам, что позволяет монтировать их в современные электрощиты без использования вспомогательных крепежных элементов и составляют с заземлением и без оного:

• расстояние между краями: 7,6 см и 7,7 см;
• длина: с заземлением – 4,4 см и 1,8 см;
• высота штепсельного разъема: независимо от типа – 4,5 см;
• толщина: 6,4 см и 6,6 см.

Розетка на DIN-рейку с заземляющим контактом

Необходимое оборудование

Розетка

Лучше всего выбирать новые образцы. А именно европейское производство. В них вилки держатся более прочно, и сама конструкция очень устойчива. Устройства, изготовленные в России, тоже имеют хорошее качество.

Следует отметить то, что если в квартире установлены розетки старого советского образца, то замену нужно осуществить обязательно. Такое оборудование может выйти из строя в любой момент.

Подрозетник

Как правило, они имеют стандартный диаметр 7 см. Встречаются и более крупные варианты, но они требуются для розеток старого образца. Поэтому если сверление стены не входит в планы по ремонту розетки, перед покупкой подрозетника необходимо измерить отверстие.

Материал для использования данного электрооборудования разнится. Это пластмасса или металл. Если стена бетонная, кирпичная или из любого другого негорючего материала, то можно смело устанавливать металлические подрозетники. Деревянные, фанерные или гипсокартонные очень хрупкие. Поэтому для установки розетки в таких комнатах нужно использовать пластмассовую основу.

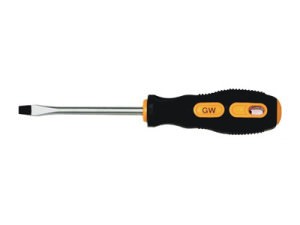

Отвертка

Основное оборудование для монтажа и демонтажа. Все розетки крепятся на болты и шурупы, именно поэтому без отвертки невозможно представить такой ремонт.

Изолента

Используется в качестве изолирования проводов, чтобы исключить риск удара током. Требуется для удлинения старых проводов.

Указатель напряжения

Он необходим для того, чтобы проверить осталось ли напряжение в цепи. Проверять нужно оба контакта. Если индикатор не изменился, то можно смело приступать к работе.

Перчатки

Используют, как тканные, так и резиновые образцы. В случае, когда напряжение совершенно точно отсутствует, можно использовать первый вариант. Резиновые перчатки используются, если в наличии нет указателя напряжения, т.к. резина практически не проводит электрический ток. Работать в них неудобно.

Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!

Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

Изобретение Немецкого института стандартизации, монтажные DIN-рейки позволяют унифицировать и упростить монтаж в электрораспределительных шкафах и шкафах автоматизации.

Размеры DIN-рейки для монтажа

Существуют DIN-рейки нескольких типоразмеров. Широчайшее распространение в электротехнике получили дин-рейки Ω-типа шириной 35 мм и глубиной 7,5 (рис.1) и 15 мм (рис.2).

рис. 1

рис. 2

рис. 3

Именно на них простым защёлкиванием крепятся стандартные модульные устройства (рис.3). Для демонтажа модульного устройства с DIN-рейки надо плоской отвёрткой отжать фиксатор. Кроме самых распространённых 35-мм дин-реек, есть также DIN-рейки других размеров: дин-рейки Ω-типа шириной 15 мм (рис.4), дин-рейки G- (рис.5) и С-типов шириной 32 мм.

рис. 4

рис. 5

рис. 6

Дин-рейки бывают с перфорацией, позволяющей закрепить дин-рейку, используя только отвёртку и саморезы, и без перфорации (рис.6). Шаг перфорации может составлять 10-15 мм.

Соответствие дин-рейки ГОСТ параметрам

DIN-рейка оказалась настолько удачным изобретением, что как стандартное средство монтажа дин-рейка была принята как в Европе (EN), так и во всём мире (IEC), включая Россию (ГОСТ Р МЭК 60715-2003). ГОСТ описывает стандартные размеры дин-реек Ω-, G- и С-типа. Размеры дин-реек, описанные ГОСТом, это максимальное пространство, которое занимает опорная конструкция рейки и средства крепления (рис. 7), края рёбер и допуски технологические (рис.8). Именно эти параметры являются стандартизированными, таким образом, толщина дин-рейки не является стандартизированным параметром, но обычно составляет от 1 до 1,5 мм.

рис. 7

рис. 8

Длина DIN-реек также может быть разной. Обычно, она составляет до 2 м, иногда производители наносят насечку для того, чтобы было удобно резать дин-рейку в соответствии с размерами электрощита.

В качестве материала используются алюминий, гальванизированная или оцинкованная сталь, реже медь и ПВХ. При выборе типоразмера и материала дин-рейки необходимо учитывать вес аппаратуры, планируемой к размещению на ней. Если для размещения компактных клемм подойдёт перфорированная дин-рейка Ω-типа шириной 15 мм из алюминия, то для монтажа контакторов на большие токи, силовых автоматов, источников питания, УПП и преобразователей частоты, могут понадобиться стальные дин-рейки , толщина которых составляет 1,5 мм. В ГОСТе приводится методология вычисления допустимых нагрузок для всех типоисполнений дин-реек.

Подключение розетки к автомату в щитке

Необходимость установки в квартире дополнительной розетки – не редкость. Операция эта технически несложная, и при соблюдении правил техники безопасности выполнима без помощи профессионала.

Рассмотрим, как подключить розетку к щитку, когда подготовительные работы выполнены. То есть, на момент подключения ситуация такова:

• от щитка до распределительной коробки и далее вниз до подрозетника приготовлены штробы, в которые уложен кабель сечением 2,5 мм²
• оба куска кабеля в штробах имеют запас длины в 15 см на каждом конце.

Подключение розетки к щитку с заземлением

Уложенный в штробы кабель должен быть трёхжильным. Широко распространено применение кабелей семейства ВВГ (жилы из меди, изоляция жил и наружная оболочка из ПВХ, без брони), большинство из которых можно укладывать в штробу без дополнительной гофрозащиты. Модель ВВГ-п (плоская) популярна потребностью в штробе меньшей глубины.

Отключается подача электроэнергии в квартиру – переключатель на вводном автомате переводится в нижнее положение.

Если номиналы имеющихся в щитке автоматов не позволяют выполнить подключение к одному из них дополнительной розетки, на дин-рейку устанавливается ещё один автоматический выключатель (АВ) – одно- или двухполюсный.

Подключение розетки к однополюсному автомату

Через однополюсный АВ должна проходить одна линия — фазная, которую он и будет отключать при скачке параметров тока в ней.Жилы в кабелях имеют следующую цветовую маркировку изоляции:

• фаза – красный, чёрный или коричневый (реже – белый, серый,
• оранжевый, розовый);
• ноль – синий или голубой (реже – синий с белой полоской);
• заземление – чередующиеся продольные жёлтые и зелёные полосы.

Согласно ПУЭ, питание должно подключаться к неподвижному контакту предохранителя. В автоматическом выключателе неподвижный контакт – верхняя клемма, поэтому вход питания подключают к ней.

Жилы кабеля, подведённого для подключения к автомату, идентифицируют, после чего фазный проводник очищается от изоляции на отрезке приблизительно в 1 см от конца и вставляется между контактными пластинами АВ.

Обратите внимание

Затем на нужную длину зачищаются от изоляции два оставшихся кабельных провода, после чего жила заземления подключается к заземляющей шине щитка в мини-боксе, а нулевая — к «нулю» входа в квартиру.

Заключительные операции – в распределительной коробке одним из способов (клеммные колодки, сварка, пайка) соединяют между собой жилы одного цвета, после чего к кабелю из монтажной коробки подключают розетку, и устанавливают её в подрозетник.

Подключение розетки к двухполюсному автомату

Двухполюсный автомат контролирует ситуацию одновременно на двух линиях, и при скачке параметров тока на любой из них отключает питание на обоих. Такие АВ устанавливаются на линиях, по которым подаётся питание к какому-нибудь сложному оборудованию, например, работающему от выпрямителя.

Для подключения кабеля к двухполюсному автомату концы жил также зачищаются. Из трёх проводников выделяется заземляющий провод и подключается к свободной клемме шины заземления щитка, а две оставшиеся жилы подключаются к нижним клеммам автоматического выключателя с учётом его фазировки – к фазной клемме фаза, к нулевой – «ноль».

Подключение розетки к щитку без заземления

Согласно ПУЭ, установка розеток без заземления допускается только в сухих помещениях — для подключения маломощных приборов, но в проводке домов старой постройки заземляющая жила часто отсутствует.

В данной ситуации пригодны к использованию розетки как с контактом для подключения заземляющего провода, так и без него — клемма для заземления остаётся свободной и не является помехой для установки.

От подключения заземляемой розетки данная операция отличается лишь отсутствием необходимости применять трёхжильный кабель. Соответственно, из перечня работ выпадают всё связанное с жилой заземления.

Заключение

При наличии в квартирной электросети заземляющей линии следует выбирать для дополнительной установки только розетку с контактом для заземления.

Заземление является дополнительным фактором безопасности жильцов, и нельзя пренебрегать этим обстоятельством ради меньшей стоимости двухжильного кабеля и меньшего числа его соединений. Кроме того, заземляющая жила бережёт и технику – от накапливающего статического электричества.

А подключить современную розетку к индивидуальному автоматическому выключателю на щитке под силу большинству домашних мастеров, но — при обязательном соблюдении техники безопасности при выполнении электромонтажных работ.
