Особенности подбора и установки уличных розеток

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

• IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
• цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

• полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
• обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

• IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
• IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
• IP 43/44. Оборудование может использоваться во влажных помещениях.
• IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
• IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

• Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта,  пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

IP влагозащищенность

рисунок 2 показывает степень защиты от негативного воздействия влажности (воздействие жидкостей, влажность). Существует 10 степеней защиты корпуса от влаги:

• «0» – без защиты;
• «1»: оболочка защищена от конденсации влаги, капель дождя, падающих строго в вертикальном положении;
• «2» – есть защита корпуса от падений, угол падения до 15 градусов.;
• «3» – есть защита от падений, угол атаки до 60 градусов.;
• «4» – есть защита от капель жидкости любой ориентации;
• «5» – защита от кратковременного удара струи (струи) жидкости в произвольном направлении;
• «6» – защита корпуса от продолжительного воздействия сильного потока жидкости (воды) произвольной ориентации, а также от морских волн;
• «7» – есть защита от проникновения влаги внутри корпуса оборудования при кратковременном погружении в жидкость (воду) на глубину до 1 м. В этом случае возможно проникновение в среду небольшого объема жидкости, что не выявляет отрицательного влияния на эксплуатационные качества продукции;
• «8» – есть защита от попадания жидкости внутрь изделий при их погружении на определенную глубину на определенный период времени). Корпус изделий в этой версии полностью водонепроницаем;
• «9» – есть защита от попадания в изделие струи горячей воды под давлением.

Степень защиты наружного кожуха (оболочки) от воздействия негативного внешнего состояния устанавливается на основании проведения проверки рабочего элемента. Ниже представлены таблицы с подробной расшифровкой степеней защиты, методов испытаний и последовательности их выполнения.

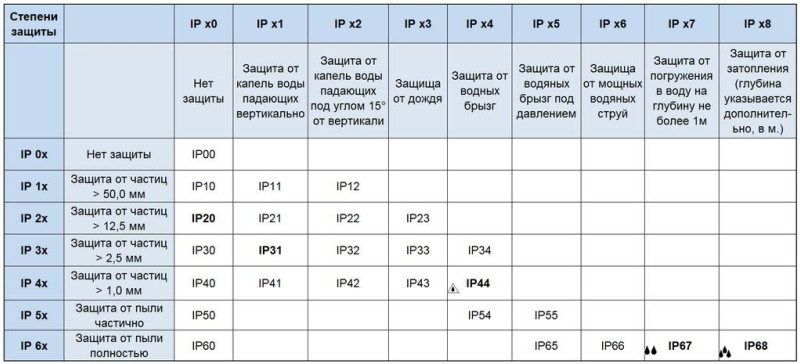

Для наглядности на рисунке показана степень защиты IP.

Рисунок – Классификация защиты IP

IP влагозащищенность

демонстрирует степень защиты от отрицательного воздействия влаги (воздействие жидкости, сырость). Бывает 10 степеней защиты корпуса от влаги:

• «0» — нет защиты;
• «1» — оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении;
• «2» — присутствует защита корпуса от капель, угол падения до 15 гр.;
• «3» — присутствует защита от капель, угол падения до 60 гр.;
• «4» — присутствует защита от капель жидкости любой направленности;
• «5» — защита от короткого воздействия потока (струи) жидкости случайного направления;
• «6» — защита корпуса от длительного воздействия сильного потока жидкости (воды) случайной направленности, а также от волн на море;
• «7» — есть защита от пропитки сырости вовнутрь корпуса оборудования при краткосрочном погружении в жидкость (воду) на глубину до 1 м. При этом может быть проникновение небольшого объема жидкости в середину, которое не обнаруживает неблагоприятного воздействия на работоспособность изделий;
• «8» — есть защита от затекания жидкости внутрь изделий при погружении на заданную глубину в течение заданного промежутка времени). Корпус изделий в этом варианте обладает полной водонепроницаемостью;
• «9» — есть защита от попадания горячей струи воды под давлением внутрь изделий.

Степень защиты внешнего корпуса (оболочки) от влияния отрицательного внешнего условия устанавливается на базе выполнения проверки рабочего элемента. Далее даны таблицы с подробной расшифровкой степеней защиты, методов тестирования и последовательностей их выполнения.

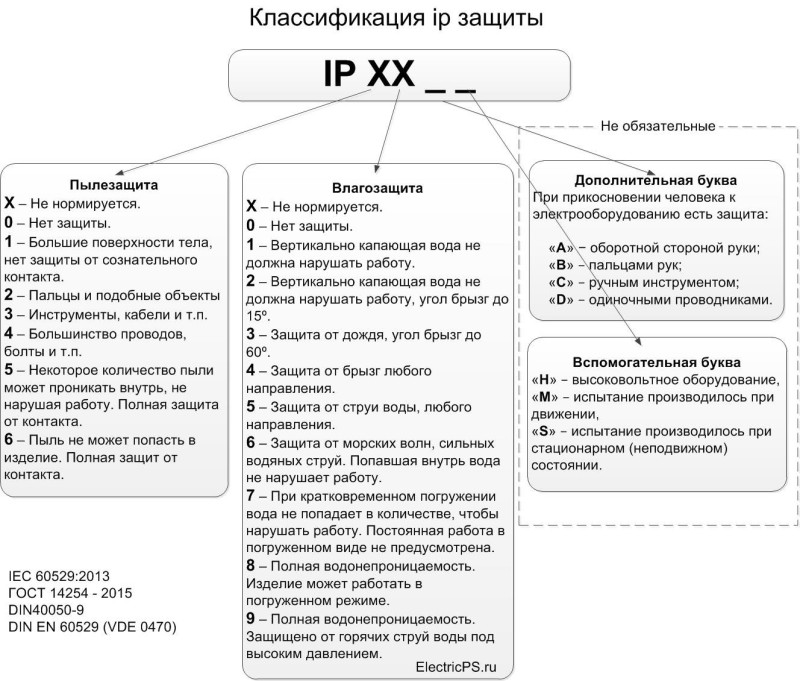

Для удобного представления классификация ip защиты приведена на рисунке.

Рисунок — Классификация ip защиты

Классификация степеней защищенности

Эта классификация построена с учетом требований международных стандартов IEC 60529 (ГОСТ 14254-96), она предусматривает деление электротехнического оборудования на 8 групп по влагозащищенности, а также на 6 групп по степени защиты от пыли. Принадлежность каждого изделия к той или иной группе определяется главным образом конструкцией его корпуса. Соответствие корпуса той или иной степени защиты устанавливается путем испытаний и указывается в техническом описании устройства, при этом соответствующая маркировка наносится на его корпус (например — IP 44).

Маркировка состоит из букв IP и двух цифр, первая из которых указывает уровень защищенности изделия от проникновения внутрь его корпуса твердых предметов, а вторая – от воздействия жидкости.

По степени защищенности от механических воздействий на рабочую часть устройства различают 6 типов устройств. Наиболее низкая степень, которой соответствует код IP 0Х, не обеспечивает защиту от непреднамеренного прикосновения к токоведущим частям. Устройства с наиболее высокой степенью защищенности от механического воздействия (IP67, IP65, IP66) обеспечивают полную пыленепроницаемость.

Вторая цифра кода IP, характеризующего защищенность электротехнического устройства, показывает степень влагонепроницаемости:

• IP Х0 – оболочка устройства не защищает его от воздействия влаги.
• Х1 – корпус устройства защищает от капающей воды.
• Х2 – обеспечивается предохранение от капель, падающих под углом 150 к оболочке.
• Х3 – обеспечение защиты от дождя (направление брызг воды может составлять до 600 к вертикальной оси изделия).
• Х4 – устройство полностью защищено от брызг воды. Наиболее распространен тип IP 44 и IP 54.
• Х5 – предохранение от направленной струи воды.
• Х6 – защита от воды, подаваемой под напором.
• Х7 – корпус устройства обеспечивает его защиту при кратковременном погружении в воду.
• Х8 – предохранение при погружении в воду на глубину более 1 м, при этом устройство полностью сохраняет работоспособность.

В качестве вспомогательной информации после числового кода указываются буквы. Например, буква Н обозначает высоковольтное оборудование, W – дополнительную защиту от погодных условий, М – проведение испытаний, во время которых устройство с движущимися механизмами находилось в работающем состоянии.

Классная защита: что такое IP44 и класс защиты электроприборов?

Для чего нужна защита? Прежде всего, для того, чтобы скрыть оголенные контакты и провода внутри розетки или выключателя и не получить удар током от касания. Но электрический удар можно получить и от закрытого электроприбора, например, если сунуть в розетку кусочек проволоки или залить выключатель водой. Вода, как вы помните из школьного курса физики, прекрасно проводит электрический ток.

Кроме того, внутрь прибора может попадать пыль или посторонние предметы, и через какое-то время он выйдет из строя. Хорошо, если просто перестанет работать, хуже — если такие «посторонние» приведут к замыканию и возгоранию. Значит, и от этого нужна защита.

Класс защиты ip

Часто, когда имеют ввиду “степень защиты”, говорят “класс защиты ip”. С технической точки зрения это одно и тоже, тоесть синонимичные термины. В нормативной литературе формулировка “классы защиты ip” обычно не употребляется, однако часто можно встретить вопросы: “класс защиты ip54” или “класс защиты ip65”, или “класс защиты ip21 что это?”. В этих случаях имеется ввиду соответствующая степень защиты. Никаких иных или отдельных стандартов в этом случае не предусматривается, помимо указанных выше.

Рассмотрим далее общераспространенные степени защиты электротехнических изделий и оборудования. Дадим примеры расшифровки ip и определим, где и в каких случаях применяют корпуса этих маркировок. Для определенности возьмем случай для корпусов электро распредщитков.

IP 20

IP 20 – присутствует защита от больших, крупных предметов с диаметром выше 12,5 мм (на это указывает «2»), защиты от воды нет, поскольку в соответствующей позиции стоит «0». Такое оборудование IP 20 пригодно для установки в сухих строениях, где не предусмотрено  появление воды (брызг) на корпусе, нет воздействия объектов с диаметром до 12,5 мм. В случае корпуса распредщитка с IP 20, то его следует устанавливать в комнатах, коридоре квартиры но не следует применять, например, в ванной.

IP 30

IP 30 – представленная маркировка говорит, что изделие также не обладает защитой от влажности. Отличие от предшествующей в большей защите от механических воздействий. Электрощиток IP 30 защищен от предметов диаметром 2,5 мм и более.

IP 44

IP 44 – степень защиты указывает, что оболочка или внешний корпус изделий предохранен от посторонних предметов диаметром 1 мм и более. Таковыми являются различные провода, штыри, гайки, ручной инструмент, отвертки и т.д. Кроме этого присутствует защищенность от влажности и брызг воды случайной направленности. Оборудование с таким корпусом допускается применять в сооружениях с высокой влажностью, сырых, также вне помещения, но не следует допускать попадания воды струей. На изделии с корпусом IP 44 нет имеет предохранения от пыли. Если запыленность комнаты или помещения повышена, не следует применять щиток с IP44.

Корпуса электрических щитов IP 44 пригодны для в строений с повышенной влажностью, а также для монтажа вне жилых помещений, но под крышей. Это позволит предупредить открытое воздействие струи воды.

IP 54

IP 54 – представленная степень защиты разнится с IP 44 тем, что здесь присутствует более полная и надежная защита от посторонних предметов. Корпус с такой степенью защиты следует выбирать для помещений, где может быть возникновение пыли. На электрическое оборудование в корпусе IP 54 пыль будет попадать в незначительной массе, отрицательного воздействия на функции изделия оказано не будет.

IP 55

IP 55 – корпус изделий обладает полной защищенностью от механического негативного влияния различных предметов и отчасти от проникновения пыли. IP 55 применяется в сырых помещениях, вне их, где может происходить кратковременное действие на оболочку (корпус) оборудования воды в виде струи. Обычно, корпуса электрических щитков, предназначенные для наружной установки, обладают степенью IP 55. Данный щиток разрешено монтировать практически в любом месте на площади участка дома. Навес для него не требуется.

IP 65

IP 65 – обладает полной защитой от пыли, он обладает абсолютной пыленепроницаемостью. Электрощиток с IP 65 может быть смонтирован или использован при любых условиях окружающей среды, как внутри, так и вне помещения.

Разновидности электрических розеток

Розетка — штепсельный разъем, предназначенный для подключения приборов и инструментария домашнего назначения, промышленных машин.

Чтобы осуществить подбор розеточных устройств для помещений, недостаточно выбрать понравившуюся модель. Нужно иметь первоначальное представление о различных видах устройств, учитывать ряд факторов в процессе подбора моделей для различных помещений.

Существует несколько разновидностей розеточных устройств, сгруппированных в блоки:

1. По типу установки. По этому признаку розетки принято подразделять на скрытые и накладные. Первые размещают в помещениях, где значение имеет декоративность и на стенах нет места для выступающих элементов. Вторые используют в деревянных домах, коттеджах, где задумано проведение ретро-проводки.
2. По числу разъемов. Большое распространение получили розетки, имеющие от 1 до 3 разъемов. Устройства, имеющие 4 разъема и более, устанавливаются и применяются в местах, требующих подключения большого количества электроприборов.
3. По типу разъема. Имеется в виду маркировка посредством латинских литер. В России и на постсоветских территориях принято использовать литеры C, F и E. Во всем мире их насчитывается не менее 13.

Существует разделение и по величине напряжения — 220 В (для приборов домашнего назначения) и 380 В (для станков и сложных машин).

Производители при выборе розеток рекомендуют обращать внимание на фирму-изготовителя и на палитру цветов. Не следует отдавать предпочтение недорогим изделиям из дешевых материалов: устройства значительно теряют в таких показателях, как надежность и безопасность

Выбор степени защиты для различных условий

Значение IP должно соответствовать характеристикам места установки. Слишком низкая степень защиты может привести к несчастным случаям и сделать работу устройства опасной для людей. Чрезмерная защита увеличивает затраты на установку и увеличивает размер светильника. Вот несколько примеров типичных условий:

• розетки и выключатели в жилых помещениях должны иметь IP22 или IP33
• в детской желательно IP43
• розетки, выключатели и светильники с классом защиты IP44 устанавливаются в ванной и на кухне в зонах возле воды
• в подвале также используется техника со степенью защиты IP44
• оборудование, устанавливаемое на открытых балконах, должно иметь степень защиты IP45 и выше
• устройства со степенью защиты IP64 используются вне помещений
• высшую степень защиты IP68 обеспечивают устройства, предназначенные для работы под водой, например, разъемы для подземных кабелей и светильники, которые устанавливаются на дне бассейна

Для промышленного оборудования все устройства с низким IP (обычно IP20) устанавливаются в шкафах управления, которые, в свою очередь, должны обеспечивать необходимую защиту в текущих условиях эксплуатации. Примером устройства IP00 является печатная плата, работающая без корпуса.

Устройства, работающие автономно, без шкафов, как правило, хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют степень защиты IP55 или выше и могут выдерживать длительную безотказную работу в условиях сильной пыли и водяных струй.

В целом устройства с высоким IP более надежны и структурно защищены. Однако, если оборудование используется в течение длительного времени в тяжелых условиях, необходимо регулярно проводить техническое обслуживание оборудования для обеспечения длительного срока службы.

Виды розеток по мощности потребителей

Главный момент, на который необходимо обращать внимание при выборе штепсельной розетки — мощность подключаемых приборов. Оптимальный вариант, когда на один узел приходится какое-то одно оборудование

На практике так происходит не всегда. Люди часто используют тройники и переноски для расширения имеющихся возможностей.

При выборе розеток можно использовать специальную формулу. Сила тока (Ампер) равна мощности прибора (Вт), поделенной на напряжение (Вольт).

К примеру, если мощность электроприемника составляет 2200 Вт, а напряжение 220 В, потребляемый ток составит 10 А.

Этот параметр необходимо учесть при выборе штепсельной розетки, но лучше всегда брать с запасом.

Можно воспользоваться калькулятором перевода Ватт в Амперы https://elektrikexpert.ru/perevoda-vatt-v-ampery.html.

Применение защищенных от влаги розеток

По использованию обыкновенных розеток вопросов практически не возникает – где нужно, там и ставим.

Но другое дело влагозащищенная розетка – особый класс розеток, которые применяются в особых случаях, а именно:

• ванные помещения, и санузлы квартир (домов);
• косметологические центры и фитнес клубы, где предусмотрены водные процедуры, сауны, бани, парилки, душевые;
• бассейны и развлекательные центры типа дельфинариев, аквапарков и т.д.;
• “уличное” применение (на внешней части зданий) и на промышленных объектах.

Ванная комната классической квартиры уже давно перестала быть архаичным помещением только с умывальником и чугунной ванной, теперь это высокотехнологичное помещение в котором устанавливают “стиралки”, гидромассажи, джакузи, бойлеры, электрические вытяжки и сушилки.

Галерея изображений

Фото из

Расположение розеток в ванной комнате

Влагозащищенные розетки на кухне

Силовые точки в бассейнах и саунах

Использование на открытых площадках

Не забываем о необходимости наличия розетки под фен, плойку, электробритву и многое другое. Санузел тоже нуждается в таких элементарных вещах, как электрическая вытяжка и сушилка для рук после мытья. Всё это “добро” должно питаться от надёжного источника – электрической сети через влагозащищенную розетку.

Нынешние салоны красоты, спортивные фитнес-клубы предоставляют более чем широкий спектр косметологических и оздоровительных услуг, которые включают водные процедуры.

Для безопасного обеспечения таких услуг и применяют влагостойкие розетки, в которые подключают обширный перечень электрических приборов и оборудование: начиная от сушилки до трубчатого электронагревателя (тэн-а) для “подогрева” камней в сауне.

Пространство ванной комнаты имеет несколько зон опасности наличия электроприбора, поэтому специалисты рекомендую монтировать розетки в зонах 2 и 3

О необходимости наличия влагостойких розеток в бассейне или аквапарке нет нужды и говорить. Невозможно нормально, а главное безопасно, включить ни один водокольцевой насос или другой нагнетательный агрегат для обеспечения циркуляции воды в резервуаре или наличии нужной силы потока воды на аттракционе.

Огромное количество промышленного оборудования работает от электрической сети в самых экстремальных погодных условиях окружающей среды или с наличием жидкость внутри агрегата.

Дабы исключить систематическое или случайное негативное влияние влаги на электрическое соединение между сетью питания и оборудованием, повсеместно применяют влагозащищенные розетки с максимальным классом защиты оболочки.

Зачастую влагозащищенную розетку устанавливаю рядом с электрическим выключателем освещения, который тоже должен иметь аналогичный класс защиты от влаги и воды

Как расшифровывается IP54

Рядом с буквами IP обычно стоят цифры, обозначающие степень защиты от факторов окружающей среды. Первая цифра в IP54 – 5 определяет уровень защиты объекта от твердых тел.

Или попадание инородных тел внутрь корпуса, изоляционного материала и т.д. Это могут быть камни, пыль, песчинки. Всего существует 6 степеней защиты от твердых частиц и пыли, где 0 означает отсутствие защиты. А шестая степень означает максимальный уровень, защищающий даже самую мелкую пыль. Именно этот бренд часто обозначает современные мобильные и другие электронные устройства.

Первая цифра в IP – защита от пыли

Вторая цифра в IP обозначает уровень защиты от влаги или воды. Всего существует восемь степеней. И по аналогии с первым значением – 0 означает отсутствие защиты. IP54 обладает степенью влагостойкости, достаточной для защиты от случайных брызг. В этом случае более близкий контакт с водой опасен для устройства или устройства. Маркировка IP54 часто используется для обозначения соединительных коробок для проводки.

И другие подобные устройства. Также существуют монтажные коробки, более устойчивые к влаге и пыли, но их цена на рынке будет выше, чем у предыдущей.

Первая цифра

Уровень защиты от механических воздействий определяется по первой цифре:

• предотвращение, ограничение прикосновения или проникновения в любую часть тела или предмет в руках человека;
• блокировка доступа под пылезащитным кожухом, твердые предметы для защиты электрооборудования.

Уровень защиты от вредного воздействия влаги определяется вторым числом.

Дополнительные символы

После пары цифр в обозначении иногда можно встретить пару букв. Первый из них указывает на степень защиты от контакта с опасными частями оборудования и поражения электрическим током при прикосновении:

• А – от прикосновения одной рукой;
• Б – от прикосновения пальцами;
• В – от прикосновения другим инструментом;
• D – от прикосновения к проволоке.

Вторая – дополнительная информация об уровне безопасности. Их четыре. В них указывается информация о проведенных испытаниях и они необходимы для электрооборудования:

• Н – высоковольтные устройства;
• М – протестирован по уровню защиты от негативного воздействия воды (движущееся оборудование);
• S – протестирован по уровню защиты от негативного воздействия воды (оборудование в состоянии покоя);
• W – с указанием дополнительных защитных устройств.
