Подключение и регулировка реле давления для насоса: инструктаж по настройке

Как правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

https://youtube.com/watch?v=3i7HatNeurU

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле – это самый последний, третий этап.

По теме резьбовых соединений есть удачные статьи!

• Уплотнители резьбовых соединений водопроводных труб – выбираем лучший
• Используем нить в качестве уплотнителя резьбовых соединений

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

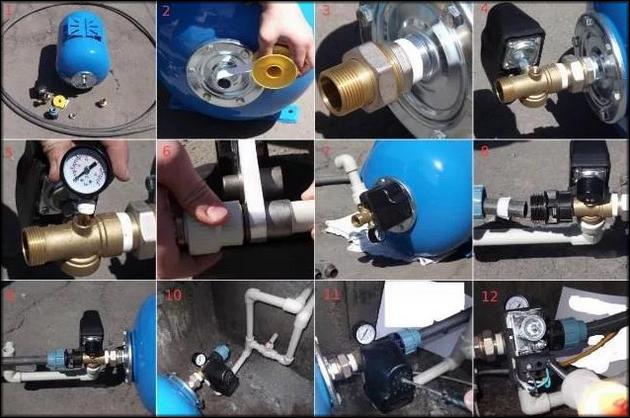

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать – плохо. Будет течь. Много – не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится – хорошо. Нет – потренируетесь. Предположим обмотали. Начинаем накручивать реле

Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем

Первый признак, что все хорошо – это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит – то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто

Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо – это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит – то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Полезные советы и рекомендации

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются.

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования. При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами. Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

Для этой цели выполняют следующие действия:

• Откручивают крепежные болты на корпусе реле.
• Снимают мембранный узел.
• Промывают внутреннюю часть и все мелкие отверстия.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Схема подключения

Многие пользователи задаются вопросом: как подключить реле давления к насосу? Сразу стоит отметить, что установка реле — процедура, которая требует четкого соблюдения последовательности действий.

Для возможности осуществлять подключение воды у блоков имеется специальный, достаточно нестандартный вход. Реле бытового типа обычно снабжены четырехдюймовым входом, у профессиональных устройств вход имеет большие габариты. Именно поэтому, первое, что необходимо сделать перед монтажем — это приобрести переходник. Раньше, для создания насоса использовалась стандартная деталь, которая в обиходе именуется “елочка”. В качестве этого переходника выступает латунный отрезок трубопровода, размер которого равен 100-120 мм и диаметр — 25 мм.

Одно из его окончаний подсоединяется к входному патрубку насоса. В качестве выходов у передника выступают отводы для подключения водной магистрали, реле давления и других устройств.

Сегодня устройство насоса несколько усовершенствовано и соответственно усложнено. У современных насосных агрегатов реле вкручивается в само оборудование либо в участки, которые на первый взгляд, являются наименее подходящими. Первоочередно насос подсоединяется к источнику воды, а затем — к электрическому питанию. Регулировка и настройка параметров производятся на самом последнем этапе.

https://youtube.com/watch?v=8NmBFW37MG0

Принцип работы реле давления

Автономная система водоподачи в частном доме состоит из водопроводных труб, насоса и элементов управления и очистки. Гидроаккумулятор в ней играет роль устройства контроля напора воды. Сначала последняя запасается в аккумуляторе, а затем, по мере необходимости, при открытии кранов расходуется.

Такая конфигурация водопровода позволяет уменьшить время работы насосной станции, а также количество ее циклов «включения/выключения».

Реле давления здесь выполняет функцию управления насосом. Оно отслеживает уровень наполненности гидроаккумулятора водой, чтобы при опустошении этого бака включить вовремя подкачку жидкости из водозабора.

Если давление воды в системе находится в пределах установленных на реле параметров, то насос не работает. Если напор снижается ниже минимальной установки Рпуск (Pmin, Рвкл), то на насосную станцию подается электрический ток, чтобы она заработала.

Далее при наполнении гидроаккумулятора до Рстоп (Pmax, Рвыкл), насос обесточивается и выключается.

Пошагово рассматриваемое реле работает следующим образом:

1. Воды в гидроаккумуляторе нет. Давление ниже Рпуск – устанавливается большой пружиной, мембрана в реле смещается и замыкает электрические контакты.
2. Вода начинает поступать в систему. При достижении Рстоп – разница между верхним и нижним давлениями устанавливается малой пружиной, мембрана сдвигается и размыкает контакты. Насос в результате перестает работать.
3. Кто-то в доме открывает кран или включает стиральную машину – в водопроводе происходит снижение напора. Далее в какой-то момент воды в системе становится слишком мало, давление опять доходит до Рпуск. И насос снова включается на подкачку.

Без реле давления все эти манипуляции с включением/выключением насосной станции приходилось бы делать вручную.

При выборе рассматриваемого реле давления перво-наперво следует смотреть на:

максимальную температуру рабочей среды – для ГВС и отопления свои датчики, для ХВС свои;
диапазон регулировки давления – возможные установки Рстоп и Рпуск должны соответствовать вашей конкретной системе;
максимальный рабочий ток – мощность насоса не должны быть выше этого параметра.

Настройка рассматриваемого реле давления производится на основании расчетов с учетом емкости гидроаккумулятора, среднего разового расхода воды потребителями в доме и максимально возможного давления в системе.

Чем вместительнее аккумулятор и больше разница между Рстоп и Рпуск, тем реже будет включаться насос.

Порядок монтажа

На наружной насосной станции РД монтируется на 5-выводной штуцер или на предназначенный для него вход, если таковой предусмотрен на ней (характерно для модульных изделий).

Впрочем, РД на любых линиях монтируется на 5 или 3, 4-выводные штуцеры.

На схеме ниже реле давления воды насоса устанавливается на специальный отвод в самом аппарате:

Схема на линии глубинного (скважинного) насоса:

Монтаж стандартный для подобных соединений: врезается штуцер (если подводка гибкая то процесс упрощается), реле вкручивается, соединение фиксируется гайками, для герметизации применяют фум-ленту или паклю.  Если резьба не совпадает, то применяют переходники.

Схема подключения реле давления при погружном насосе в скважине, если смотреть в сторону потребителя: реле ставят на линии расхода на отводе для гидроаккумулятора или на тройнике перед ним.

Если помпа поверхностная (насосная станция), то контроллер ставят параллельно с гидробаком и насосом (как на второй картинке снизу), то есть все эти приборы присоединяются к своим выходам на 5-выводном штуцере.

Подключение реле давления воды обычно не создает проблем из-за простоты: провода подсоединяются в соответствующие разъемы с муфтами, соблюдая полярность

Важно соединение герметизировать прокладками

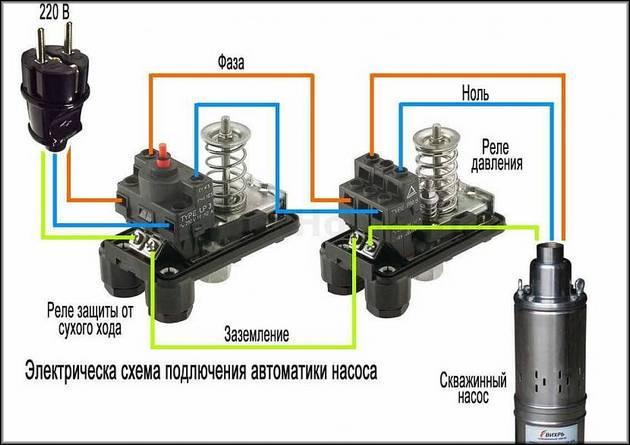

Не надо забывать включать в схему датчик ХХ:

Схема жил питания:

Назначение выводов тройника:

Как выбрать насосную станцию и место установки

В первую очередь, нужно понимать для каких задач приобретается насосная станция. Главным критерием подбора всегда являются технические характеристики устройства. Производитель предусматривает максимальные и минимальные значения системы еще на этапе производства. В зависимости от рабочей площади и места установки осуществляется правильный подбор оборудования.

Минимальным значением давления для большинства насосных станций является 1 атмосфера. Максимальный же показатель зависит от модели насосной станции. Также стоит понимать, что при установке оборудования в подвальных помещениях показатели давления воды должны быть выше заявленных. Из-за перепада высот происходит потеря давления, которая влияет на работоспособность оборудования. Один метр превышения равняется 0,1 атмосфере к стандартному значению насосной станции.

Покупатели могут приобрести реле, которые не комплектуются насосными станциями. Такой вариант уместен, если пользователь решил собрать оборудование своими руками. В продаже представлены модели переносные и встроенные. Практически все универсальны, так как могут взаимодействовать с гидробаками или встраиваться в трубопровод. Приборы с электронной базой оснащаются опциями, аналогичными механическим решениям. Оба варианта обеспечивают нормальную подачу воды, а также защищают систему от сухого холода.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Галерея изображений

Фото из

Блок автоматики с реле давления для водоснабжения

Точка соединения штуцера с реле давления

Выходы для подключения к пятиходовому штуцеру

Манометр в формате блока автоматики с реле давления

Подключаем реле давления к электричеству

Контактная группа реального реле. Видны подсоединения для проводов
Здесь видно, как контакты разбиты по парам. Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот

Электрическая схема реле давления
Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно

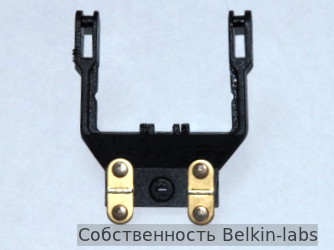

Это те самые контакты.
Они движутся вверх и вниз и замыкают контактные пары

Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE. Если вы знакомы с азами электричества, то контакты можно найти буквально на глаз и проверить свою находку пробником. Тем более, что на контакты можно чуток пальцем нажать и они разомкнутся.

Реле FSG-2 — электрические подключения
Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется

Требования к электрическому проводу

Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!

Диаметр и площадь жилыЯ выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь — это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках

Я думаю, вас ждет сюрприз!

Важно!!!Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать

А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью. Скорее всего это так и есть, но чем черт не шутит? А если сомневаетесь, вызовите, лучше, электрика!

Подключаем 220 вольт

Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов

Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой

Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.

Подключаем реле к насосу

Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса. Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап. Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле

Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем

Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто

Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.
