Как сделать схему электропроводки дома

Схема электропроводки

Такую ответственную часть электромонтажа, как создание схемы, лучше доверить специалистам. Затем, с готовым планом на руках, можно переходить к этапу замыкания проводов на различных электротехнических устройствах

При этом важно учитывать мощность каждого электроприбора, будь то выключатель или светильник. Профессионалы выделяют три типа разводки:

1. Последовательный;
2. Параллельный;
3. Гибридный.

Прокладка проводов также подразумевает необходимость заведения в каждую комнату отдельного контура. Это обусловлено тем, что та же кухня потребляет значительно больше электроэнергии, чем спальня. Нужно для каждой розетки предусмотреть отдельный провод, кабель которого будет размещаться в специальном коробе. Это позволит сэкономить на разновидностях кабелей. Для одних предметов бытовой техники необходимы изделия с большим сечением, для других же достаточно меньшего.

Вариант схемы оснащения частного дома электроэнергией

Для каждой комнаты необходимо произвести правильный расчет мощности всех электроприборов. Производится замер потребляемой мощности изделий, а затем суммируется. После чего с помощью закона Ома вычисляется сила требуемого тока в кабеле. Когда значение будет найдено, потребуется найти в общедоступной таблице соответствующее ему сечение провода.

Электропотребители в загородном доме и составление схемы

Чтобы облегчить расчет нагрузок на электросеть и правильно составить ее схему, все энергопотребители в частном доме могут быть разделены на несколько групп:

• Освещение;
• Кухонное оборудование (СВЧ-печь, электродуховка, мультиварка, вытяжка и т.д.);
• Оборудование ванной комнаты (бойлер, стиральная машина);
• Розетки для подключения маломощных электроприборов и бытовой электроники;
• Электроинструменты в подсобном помещении.

Расчет общей мощности, на которую должна быть рассчитана внутридомовая электрическая сеть, производится следующим образом:

• Суммируется номинальная мощность всех имеющихся потребителей;
• Полученный результат корректируется на общепринятый коэффициент одновременности включения приборов, т.е. умножается на 0.7.

Помимо общей мощности, весьма важно учитывать нагрузку по каждой из групп потребителей. При этом в одну группу не следует включать приборы, суммарная мощность которых бы превышала 4.5 кВт

Если мощность превышает данное значение, то некоторые из приборов потребуется выделить в отдельную группу и планировать их подключение по отдельной линии. Ориентироваться при расчетах можно на следующую таблицу:

Чтобы обеспечить безопасное и надежное электроснабжение, необходимо определиться с типом используемых проводов. Для частных домов допускается использовать только медные провода, отличающиеся длительным сроком службы.

Рассчитывая схему электропроводки, для каждого ее участка нужно придерживаться следующих правил:

• Проводка должна быть абсолютно безопасной при эксплуатации;
• Потери в кабеле должны быть минимальными;
• Срок службы кабеля не может быть менее 10 лет.

Таким требованиям полностью соответствуют кабели типов NYM, ВВГнг, ВВГ, ПУНП. Все они могут быть использованы для подведения энергии скрытой проводкой к розеткам и осветительным приборам. Если выбран открытый способ монтажа электропроводки, то можно использовать кабели ПУГНП или ПУГВП.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки.
  Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы.
  Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели.
  Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей.
  Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки.
  Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток.
  Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

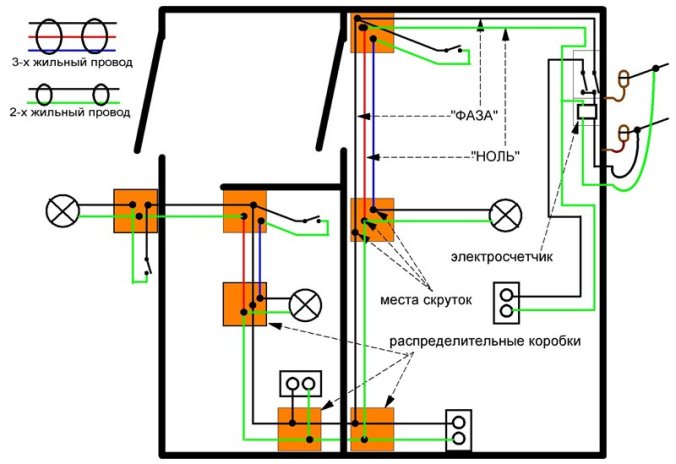

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

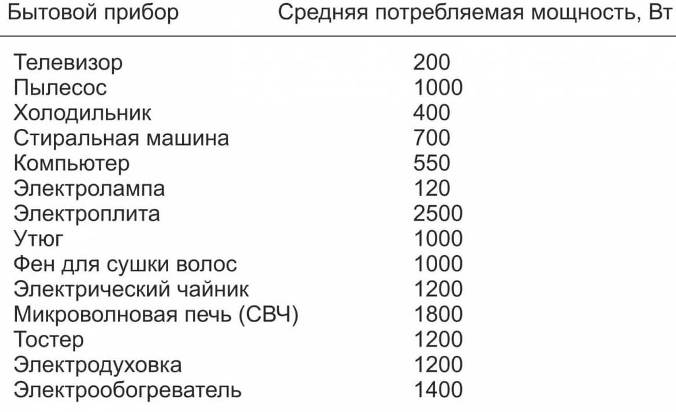

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Как обеспечить безопасность электропроводки на участке?

Во-первых, если вы не электрик и не строитель, поручите это дело профессионалам. Неправильно сделанная разводка электрики чревата серьезными неприятностями: от короткого замыкания до пожара. Рисковать с этим не стоит.

Во-вторых, рекомендуется продумать размещение проводов и розеток таким образом, чтобы был минимальным риск повреждения их людьми и животными. Поэтому их следует либо закапывать в землю, либо проводить параллельно отмосткам, стенам, дорожкам, в общем любым другим выступам, за которые их можно спрятать и скрыть от случайного повреждения.

В-третьих, необходимо выбрать правильные кабели и розетки — для уличного использования. Это значит, что они должны быть надежно защищены от УФ-лучей солнца, перепадов температур, воды, снега, льда и пыли. Оптимальнее всего выбирать устройства с максимальными классами защиты и герметичности: IP 65 и IP 67. В противном случае, уже после первой зимы, вы можете столкнуться с тем, что ваши розетки или светильники откажутся работать.

И, разумеется, планирование установки розеток и светильников в саду лучше делать заранее — еще перед тем, как выкладывать дорожки плиткой, укладывать газон или сажать цветы с грядками. В противном случае, вам придется перекапывать их, чтобы уложить провода в землю. Это несложно, но более затратно и разумеется на какое-то время испортит эстетику вашего сада.

Схема электрической разводки в квартире

Проектирование электропроводки в квартире практически ничем не отличается от тех же работ, выполняемых для частного дома. Схема проводки в квартире разрабатывается с учетом одних и тех же норм и правил. Различие заключается лишь в том, что в большинстве современных квартир уже смонтирован электрощиток на площадке в подъезде. Он оснащен прибором учета электроэнергии и необходимыми модульными устройствами: первичным автоматом и автоматическими выключателями по фазам. Внутренняя электроразводка также присутствует, но в некоторых случая ее необходимо менять или выполнять монтаж с нуля.

В старых многоэтажных домах такие работы выполняются в случае несоответствия проводки современным требованиям, а в новых застройщики часто продают квартиры без внутренней сети, только с подводкой электроэнергии к электрощиту на площадке этажа. Вот во всех этих случаях и необходимо составлять принципиальную схему электрической разводки в квартире, для выполнения последующего монтажа. В верхней части стать даны рекомендации по разработке плана проводки в частном доме. Они полностью корректны и при проведении таких работ в квартире.

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Правила монтажа электрощита

Обычно электрощит устанавливают на входе в дом. Он бывает двух видов – внутренний и наружный. Размеры щита выбирают исходя из количества групп автоматов, электросчетчика, УЗО. Также необходимо оставить несколько групп в качестве резервных.

Электрощит следует надежно защитить от повреждений. Кроме того, он должен быть недоступен для детей.

Электрощит следует выбирать на основании следующих требований:

• каждый электрощит обязан быть оснащен техническим паспортом. В нем следует указать тип изделия, номинальный ток, способы установки;
• электрощит должен быть покрашен негорючей краской. На его корпусе нанесены соответствующие знаки опасности и напряжение сети;
• корпус электрощита предусмотрен быть заземлен, дверцы имеют специальные ушки для установки пломб.

Перед установкой электрощита следует убедиться, что все потребители дома смогут быть запитаны с этого места. Зная, как сделать разводку электропроводки в доме кратчайшим путем, можно значительно сэкономить на длине проводов. Правила разводки проводов должны соответствовать требованиям пуэ. Например, разводка электропроводки на кухне производится особым способом, так как относиться к помещениям повышенной влажности.

Популярные виды электрощитов

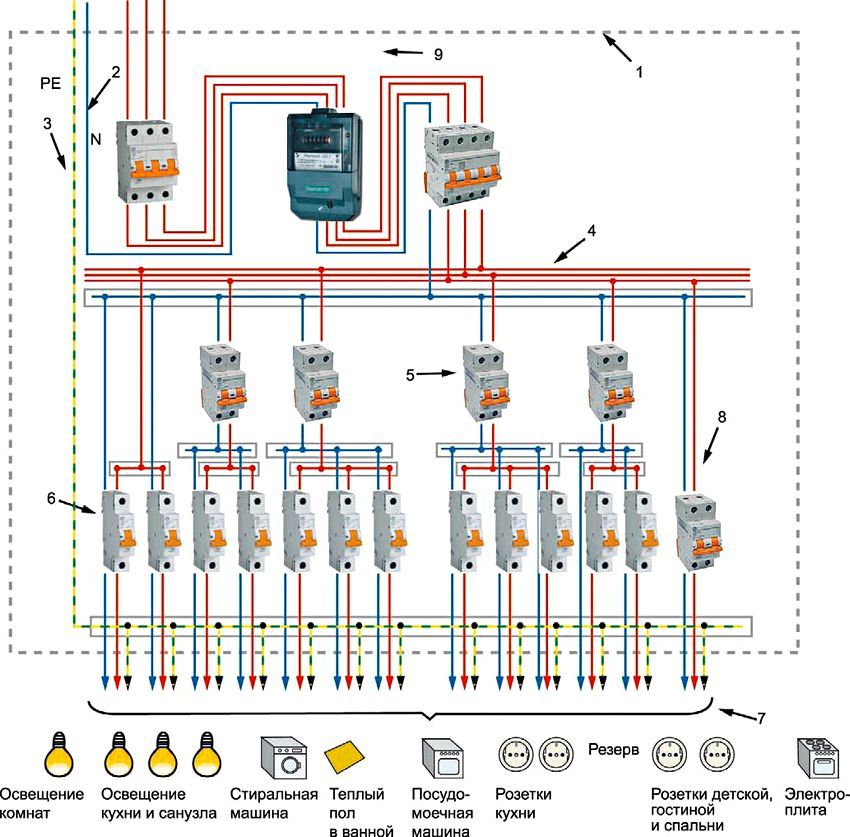

Разводка групп в электрощите

Прежде чем узнать, как развести электропроводку в щите, следует определиться по каким параметрам будет осуществляться разделение групп. Группировка потребителем может быть по этажам, комнатам, идентичным устройствам. Выбор группировки зависит от площади дома и количества потребителей.

Обычно после вводного автомата следуют группы, которые отвечают за конкретные помещения. За ними ниже расположены следующие группы конкретных потребителей. Распределение групп должно выглядеть логично в электрощите, чтобы можно было быстро разобраться со всей структурой.

Узнайте процесс монтажа электрощита от профессионального электромонтера

Разводка электричества по участку

В электроснабжении обычно нуждается не только жилище, но и территория участка, хозяйственные помещения, баня.

Начинают с планирования участка. Для этого рассчитывают, сколько электроточек требуется:

• светильники на крыльцо и террасу дома;
• светильники по пути к гаражу, перед калиткой и выездными воротами, а также при входе в гараж;
• освещение беседки;
• светильники вдоль дорожек в саду, вокруг бассейна, если он есть;
• освещение бани – тут вопрос сложнее, так как если сауна отапливается электрической печкой, необходимо тянуть отдельную линию для нее;
• точки подключения для электрооборудования – газонокосилки, системы орошения, обогрев тротуаров и площадок, датчики и прочее.

Рассчитывают нагрузку – общую и по контурам – для освещения, для обслуживания автоматики, для полива.

Вычисляют, какие кабели и электроустройства требуются для работы с каждым электропотребителем. При этом нужно учесть, что эти установки будут работать на улице. Нужны модели с высокой степенью защиты от воды и пыли.

Если эстетичность участка важна, стоит продумать расположение светильников и электроточек. Для освещения дорожек используют тротуарные модели, которые углубляются в почву. Для освещения террасы или бассейна требуются настенные варианты.

Составляют схему, в которой по возможности сокращают количество проводов. В этой схеме кабели нужно укладывать под землю, воздушная проводка невозможна. Поэтому место их прохождения нужно определить заранее. Если к этому моменту садовые отделочные работы завершены, придется газоны переносить, кусты пересаживать, плитку с тротуаров убирать. Это накладно.

Удобство и комфорт

Дальше осматриваем с точки зрения эргономики. Пункты из этого списка не относятся к критическим неисправностям, требующим срочного ремонта:

– места с недостаточным освещением;

При размышлении над будущим проектом учтите, что одной лампочки на помещение, как правило, мало (только если это не туалет или ванная). Любое освещение должно иметь свой рабочий сценарий. Устанавливать подсветку, просто потому что захотелось – недальновидно (пользоваться все равно не будете, а деньги и время уже потрачено).  В плане эргономики и освещения очень рекомендую сайт houzz.ru, раздел Статьи. Отдельного раздела для работ по электрике нет, так что придется поискать.

– выключатели, расположенные в неудобных местах;

– неудобно расположенные розетки (на сайте houzz.ru. про розетки тоже есть) либо недостаточное количество розеток (приходится использовать тройник);

– часто пользуетесь электроинструментом на улице? Мешает удлинитель, который тянется из розетки в доме? Установите уличную влагозащищенную розетку, которая отключается отдельным автоматом. Учтите, что у некоторых моделей крышки, закрывающие розетки, со временем перестают держаться на месте. Выбирайте место для уличной розетки, которое на 100% будет защищено от осадков, а еще лучше – и от солнца. Электроизоляционные материалы либо негорючие, либо стойкие к ультрафиолету.

– продумайте варианты на будущее: возможно, в доме нужна отдельная линия под электроплиту, вытяжку, холодильник, обогреватель, насос или котел.

Даже если сейчас вы не видите смысла – оставьте свободное место при проектировании электрощита (на автоматические выключатели, стабилизаторы напряжения, клеммники и автоматику), вводной кабель также должен быть выбран с запасом по сечению;

Новая проводка: разрешение, договор, необходимые документы

Новая проводка в квартире своими руками должна начинаться с проекта. Это план каждой комнаты в квартире с отметками мест, где будет располагаться электропроводка. План освещения и расположения розеток – это две отдельные линии электропроводки, поэтому их нужно делать отдельно друг от друга.

Проект электроснабжения составляет специалист или организация с правом проведения подобных работ. Проектировщик составляет план в соответствии с требованиями ПУЭ, поэтому не возникнет проблем при вводе электропроводки в эксплуатацию. При этом он учитывает пожелания заказчика по поводу размещения розеток, выключателей, учитывая количество подключенной бытовой техники.

Перед монтажом новой электропроводки вы должны заняться вопросом получения технических условий и выделения нужной мощности

Особенно это важно перед строительством нового дома

Для оформления электрификации нужно пройти несколько этапов:

1. Обратиться в ТСЖ или УК для получения справки на выделенную мощность и акта, в котором отображена схема электроснабжения квартиры.
2. Обратиться в фирму, которая составит проект электроснабжения квартиры с заключением договора.
3. Согласование проекта с эксплуатационной службой дома, затем – с Энергонадзором.
4. Монтаж электропроводки.
5. Приглашение лицензированной электролаборатории для проведения испытаний электросети. По итогам испытания она выдает Технический отчет с протоколами проверки и измерений оборудования.
6. Составление заявления в Энергонадзор с приложением документов с результатами испытания сети для приемки новой проводки. Согласование качества монтажа и правильности его выполнения инспектором Энергонадзора. При выполненных работах без каких-либо нарушений, он выдает Акт допуска к эксплуатации электроустановки.

Получив акт допуска, нужно обратиться в службу эксплуатации дома для подключения к электросети по постоянной схеме.

Правила, которые необходимо учитывать при установке

Для подключения частного дома к электросети можно использовать два варианта: под землей, в заранее подготовленной траншее, и по воздуху. Оба варианта прокладки приемлемы, и, соответственно, хозяин может самостоятельно выбрать подходящий для данного случая способ.

Основным преимуществом ввода до счетчика воздушным путем является то, что проводник всегда можно починить, ведь он на видном месте, и к нему всегда есть доступ. Из недостатков можно отметить, что он всегда провисает над участком, и необходимо на доме ставить специальные крепления, которые бы удерживали кабель.

Хотя прокладка кабеля под землей не портит вид территории, и нет необходимости ставить крепления на дом, все же данный способ имеет и минусы. Например, при возникновении проблемы, очень тяжело ее найти, заменить либо устранить, в этом имеет преимущество прокладка воздухом.

Все же при использовании оголенного проводника следует быть внимательным и ознакомится с конкретными инструкциями, которые необходимо в точности соблюдать для нормальной роботы ввода. Кроме того, дополнительно следует купить изоляторы, а также крюки, которые в последствии устанавливаются на фасад дома. О том, какая бывает арматура для монтажа СИП, мы рассказали в отдельной публикации.

Если здание новое, и еще не было подключено к электросети, то необходимо вначале подготовить документы, позволяющие сделать подключение. Для этого нужно обратится к энергоснабжающей организации.

Цена на замену провода от столба к дому зависит от следующих факторов:

• количество, а также тип опор;
• расстояние к дому от столба;
• марка и сечение кабеля.

При замене электрического ввода необходимо использовать качественный материал. Все же монтаж должен осуществлять квалифицированный специалист, ведь данная работа очень ответственна, и влияет на работу всех приборов в помещении. К тому же при замене провода вы будете иметь дело с электросчетчиком, а вмешиваться в его схему подключения запрещается, все равно придется вызывать представителя энергосбыта.

О том, как производится прокладка кабеля от столба к дому, показывается на видео:

Теперь вы знаете, что собой представляет замена провода от столба к дому, за чей счет она выполняется и какой провод предпочтительнее выбрать. Надеемся, предоставленная информация была для вас полезной и интересной!

Похожие материалы:

• Как провести электричество на участок
• Как заменить вводной кабель
• Как заключить договор на электроснабжение
• Как установить электрический столб

https://samelectrik.ru/

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.
