Как установить вытяжку над плитой: газовой, электрической

Требования к воздуховодам

Для аппаратов рециркуляционного вида, фильтрующих поступающий грязный воздух, монтаж каналов не требуется. Воздух после фильтрации возвращается в помещение. Вентиляционные каналы предусматриваются для устройств вытяжного типа. На качество очистки воздуха в таких аппаратах напрямую влияет система вентиляции.

Ответственный подход к проектированию вентиляционных труб и системы электропитания — важный аспект безупречной работы вытяжки на кухне. Неверные расчеты на стадии проекта чреваты следующими проблемами:

• перепады давления в воздуховодах;
• перегрузка электромотора;
• неудовлетворительная пропускная способность каналов;
• большой приток воздушных масс с улицы.

При проектировании и прокладке воздуховодов желательно избегать излишества изгибов и переходов, чтобы вытяжкой не создавалось дополнительное давление для доставки отработанного воздуха за пределы кухни. Перебор с такими конструктивными элементами создает дополнительную нагрузку на мотор, провоцирует появление лишнего шума.

Еще один аспект качественного монтажа — герметичность труб. Ошибки в герметизации каналов приводят к падению давления и перегрузкам мотора. Чтобы уменьшить нагрузку на силовой агрегат, нужны воздуховоды с максимально короткой длиной магистрали от вытяжки на улицу. Для монтажа по возможности выбираются трубы одного сечения, чтобы давление в них сохранялось постоянным. Труба подбирается по диаметру, строго соответствующему разъему вытяжки.

Пластиковые трубы для вытяжки

Хорошим долговечным материалом для каналов считается экологичный высокопрочный пластик или оцинкованная сталь. К тому же, цена на трубы из этих материалов приемлемая.

Все перечисленные требования по высоте установки и монтажу воздуховодов важны для безопасной эксплуатации кухонной вытяжки. Ответственный подход к выбору высоты установки гарантирует надежность работы устройства: на полную силу и с минимальными затратами. Иначе вытяжка не справится с поставленной задачей и быстро выйдет из строя.

Коротко о стандартах и правилах: для тех, кто не хочет читать много подробностей

Для начала приведем вкратце основные правила и стандарты — если кому-то нужно быстро узнать, на какой высоте устанавливается устройство, или если не вдаваться в подробности.

Стандарты расстояния подвески таковы:

Тип плиты	Тип вытяжки	Диапазон высоты, см
Газовая	Наклонная	55-65 (меряется от нижней части)
Газовая	Обычная (прямая)	75-85
Электрическая	Наклонная	35-45 (меряется от нижней части)
Электрическая	Обычная (прямая)	65-75

По необходимости (если у пользователя высокий рост) высоту можно слегка увеличить. На сколько допустимо увеличение — пишется в инструкции к каждому изделию. Обычно этот диапазон составляет 5-10 сантиметров.

На какой высоте вешать вытяжку над газовой плитой по нормам ГОСТа

Для многих людей кухня – едва ли не самое главное помещение в доме или квартире. Здесь не только готовят и едят, но и собираются всей семьей, ссорятся и мирятся, обсуждают новости, принимают важные решения. На Руси под кухню отводили не просто комнату в доме, а иногда даже специально обустроенное здание.

Современная кухня представляет собой гармоничное сочетание красоты, практичности и технологичности. Один из важных моментов в обустройстве кухни – отведение запахов, образующихся при приготовлении пищи. С этим справляются кухонные вытяжки. Мы расскажем, на какой высоте вешать вытяжку над газовой плитой, чтобы она качественно работала.

Высота вытяжки над газовой плитой: стандарты по ГОСТу

• Правильно выбранная высота вытяжки над варочной панелью обеспечивает длительный срок службы прибора, эффективность его работы и безопасность при использовании.
• Высота монтажа вентиляционного прибора зависит от таких факторов:

• разновидность плиты – газовая или электрическая;
• тип вытяжки;
• производительность устройства;
• расстояние от вытяжки до вентиляционной шахты.

Учитываются и такие моменты, как рост пользователя и интерьер кухонного помещения.

На основе расчетов и из соображений безопасности ГОСТом установлены параметры расстояния между вытяжным оборудованием и кухонной печью. Эти стандарты отображены в техническом паспорте каждого вытяжного устройства.

Расстояние минимальное и максимальное, в зависимости от типа плиты и вытяжки

Газовая плита – это открытый огонь и повышенная пожароопасность, поэтому требования к ее размещению более строгие. Стандарты по ГОСТу для высоты вытяжки над газовой плитой следующие:

1. Прямые вентиляционные конструкции – купольные, встроенные, плоские, угловые. В них фильтры расположены параллельно поверхности печи. Должны крепиться на расстоянии 75-85 см от конфорок.
2. Наклонные приборы, в которых фильтры расположены под углом по отношению к варочной поверхности. Высота расположения – 55-65 см.

Параметры размещения оборудования над электроплитой (индукционной, галогенной, простой с чугунными блинами-конфорками):

1. Прямые. Минимальная высота над плитой – 65 см, максимальная – 75 см.
2. Наклонные приборы монтируются на высоте 35-45 см.

Для комфортного процесса приготовления пищи допускается изменять высоту с поправкой на мощность модели, технические характеристики, дизайн кухни и рост пользователя.

Справка. Максимально разрешенное отклонение от стандартных норм в обе стороны – 5-10 см.

Как правильно измерить расстояние от плиты и столешницы со встроенной плитой до вытяжки

При замере расстояния от плиты до вытяжки учитывают тип техники. В зависимости от вида устройства замеры проводят следующим образом:

1. Прямые вентиляционные устройства – купольные, встроенные, плоские, островные, угловые, т-образные. Замер производят от плиты до фильтров.
2. Наклонные. Расстояние измеряют от поверхности кухонной печи до нижней точки вентиляционной техники.

Измерив высоту рулеткой, с помощью уровня переносят прямую на стену. Это и будет нижняя граница вытяжки, на которую ориентируются при ее установке.

Последствия неправильно выбранного расположения

Стандарт размещения определен не случайно. Любое самовольное изменение расстояния влечет неприятные и даже опасные последствия.

Если повесить вытяжку ниже установленной нормы, это чревато:

• перегревом устройства;
• воспламенением копоти, пыли, жира, оседающих на фильтрах вытяжки;
• сложностью очистки прибора;
• перекрытием обзора варочной панели.

Из-за низкого расположения пользователь будет часто задевать ее головой, ударяться. Процесс приготовления станет менее удобным, особенно для людей высокого роста.

Последствия слишком высокого расположения:

• снижение эффективности, так как высоко расположенный прибор хуже поглощает запахи и продуты сгорания;
• сложности в обслуживании устройства;
• из-за слабого поглощения неприятных запахов пользователь чаще включает прибор на максимальную мощность, что приводит к шумной работе устройства и повышенному расходу электроэнергии.

Заключение

Кухонная вытяжка поглощает неприятные запахи, испарения, продукты горения, образующиеся при приготовлении пищи. Есть стандартные правила монтажа оборудования.

По ГОСТу прямая вытяжная система над газовой печью должна находиться на высоте 75-85 см, а наклонная – 55-65 см. Над электроплитой установлено расстояние 65-75 см и 35-45 см соответственно. Допустимо изменять параметры не более чем на 10 см в пределах указанных. Соблюдение этих норм обеспечивает эффективность работы устройства и безопасность при эксплуатации.

Что еще учесть при монтаже?

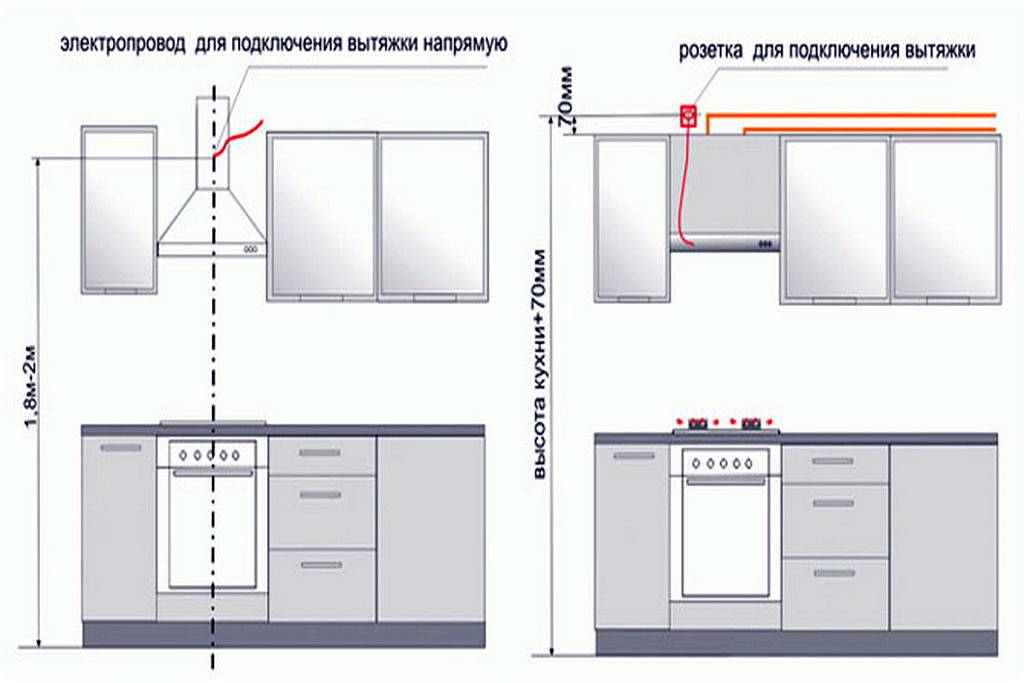

Перед установкой следует учесть особенности подключения устройства к сети.

Любая вытяжка подключается к электросети. Поэтому розетку следует устанавливать на высоте 2 -2,5 метра от пола и на 15-25 см выше навесных шкафов.

Такая розетка обязательно должна быть с заземлением, чтобы вытяжка не сгорела из-за скачков электричества. Никогда не монтируйте розетку на одной линии с воздуховодом. Ориентируйтесь где-то на 15-20 см от него.

Также во время проведения замеров стоит учесть и расстояния к боковым шкафам. Ориентируйтесь на 5-10 см в обе стороны.

Схемы расположения розеток на кухне и тонкости их монтажа своими руками мы привели в следующем материале.

Во время проведения расчётов очень важно учитывать все предметы мебели и проводку на кухне и начертить схему расположения каждого предмета

Для примера рассмотрим конкретную ситуацию. Купольную вытяжку необходимо установить над газовой плитой с 5 конфорками в кухне площадью в 31 куб. м, высота потолков 2,8 м. На плите готовят ежедневно, кухня закрывается дверью.

Для начала узнаем ориентировочную мощность. Коэффициент возьмём 20 из-за количества конфорок и частоты использования плиты: 31 * 2,8 * 20 = 1736.

Таким образом, для этой кухни необходима вытяжка с мощностью не меньше 1800 куб. м/час.

Пользоваться плитой будет человек с ростом 170 см, высота плиты 75 см, а высота вытяжки 60 см. Поэтому, сопоставляем все данные и получаем приблизительный диапазон 77-80 см для высоты вытяжки.

Подобные расчёты проводить важно, чтобы не допустить ошибок при монтаже. Но лучше всего, если будет возможность проверить условное расположение техники на кухне и удобство её использования

Из видеоролика можно узнать, на какой высоте стоит монтировать вытяжку и почему важно придерживаться таких норм:

Высчитать необходимую высоту вытяжки над поверхностью плиты важно для каждого случая. Воспользуйтесь приведенными в статье советами, проведите подсчёты и тогда на вашей кухне всегда будет свежий и чистый воздух

У вас остались вопросы после прочтения нашей публикации? Задавайте их в блоке комментариев — наши эксперты постараются вам помочь.

А может у вас есть замечания, дополнения или вы заметили неточности в изложенном выше материале? Напишите нам, пожалуйста, об этом ниже под статьей.

Чистота воздуха, без гари и посторонних запахов на кухне, зависит от состояния вентиляции. В современных кухнях без системы очистки воздуха уже не обойтись. И все больше людей, устанавливающих новую кухонную мебель, задаются вопросом, каковы оптимальные параметры устройства, и на какой высоте вешать вытяжку. Правильное расстояние от плиты до вытяжки играет важную роль, и влияет не только на эффективность работы системы вентиляции, но и на ее безопасность в целом.

Стандарты установки вытяжки

Для бытовых систем, как и для профессионального оборудования, разработаны стандарты установки по высоте. Они выражаются не чётким указанием, а диапазоном высоты от варочной панели. Для газовых и электрических плит нормативы отличаются потому, что у источников открытого огня существует опасность возгорания масляных испарений, что приведёт к порче фильтра грубой очистки воздуха. Расстояние от газовой плиты до вытяжки по стандарту должно быть таким:

1. До нижнего края прямой от поверхности электрической плиты – 65-75см.
2. До газовых горелок – 75-85 см.

К монтажу наклонной предъявляются другие требования. Она вешается:

1. над электроплитами и индукционными варочными панелями на высоте 35-45 см;
2. расстояние от газовых горелок составляет 55-65 см.

Вешать вытяжку над электроплитой приходится выше, чем над варочной поверхностью электроплиты, только из-за открытого огня. Но периметр нижней части воздухоочистителя должен совпадать с размером поверхности плиты, чтобы пар не распространялся за пределы вытяжного купола. Расположение по нижнему допуску для электроплит может оказаться неудобным для человека среднего и высокого роста.

Рассчитывается Главная цель при расчёте высота установки вытяжки под того, кто чаще остальных занимается приготовлением пищи. Из положения, когда он тянется за кастрюлей на дальней конфорке или пробует пищу, он должен разогнуться, не ударившись о навесное оборудование.

По этим же стандартам определяется расположение вытяжки над плитой, встроенной между предметами кухонного гарнитура

Важно, чтобы встраиваемая вытяжка находилась не только строго над плитой, но и в непосредственной близости от отверстия вентиляционной шахты. Чем меньше «колен» — изгибов имеет труба, тем выше коэффициент полезного действия устройства. На качество очистки воздуха в кухне влияют:

На качество очистки воздуха в кухне влияют:

• Мощность;
• Функционал;
• Тип, выбранного агрегата;
• Расстояние между варочной поверхностью и вытяжкой;
• Наличие или отсутствие двери.

Строго выдерживать расстояние от варочной поверхности до вытяжки рекомендуется по двум причинам:

1. Обеспечение максимально эффективного захвата , насыщенного ароматами пищи и жировыми частицами.
2. При более низком расположении кухонная вытяжка будет постоянно перегреваться. Она раньше времени выйдет из строя.

На каком расстоянии от плиты вешать вытяжку отсутствие двери не влияет. Мощность агрегата в кухнях, совмещённых с другими помещениями, должна быть выше, чем для замкнутых пищевых блоков.

Расчет мощности

Расчёт мощности, влияющий на то, на какой высоте вешать вытяжку над плитой, начинается с определения площади кухни, её кубического объёма. Этого параметра нет в техническом паспорте на квартиру. Для этого нужно:

• Измерить длину и ширину кухни;
• Перемножить эти данные;
• Сумму помножить на высоту стен.

Например, для кухни в «хрущёвке» вычисления выглядят так выглядит так: 1,47*2,53*2,4≈8,92 такой объём можно округлить до 9 м3. Теперь для вычисления производительности нужно умножить полученный объём на коэффициент, за который берётся количество раз в час полной замены воздуха в помещении при включённом агрегате принудительного типа. Этот показатель варьируется в пределах от 10 до 12 раз.

• 9*10=90
• 9*11=99
• 9*12=108

Показатели мощности получаются невысокими, что требуется учесть при выборе прибора очистки воздуха на самой маленькой кухне. Именно такой объём воздуха нужно очистить в час, пропустить его через фильтры.

Мощность указывается в Вт – это параметр взаимосвязан с показателями:

• Производительности – m3/h;
• Уровня шума – измеряется в dB и А.

Чем выше , тем быстрее происходит перекачка воздуха и возрастает уровень шума. Именно это может удержать от покупки самой мощной бытовой техники. Но резерв мощности должен быть на случай сильного задымления. Следует учесть ещё и коэффициент потери, происходящей за счёт количеств колен и длины вентиляционного рукава. В среднем он составляет 1,3%.  Он тоже участвует в расчётах необходимой мощности.

Зная площадь кухни в квадратных метрах, остаётся только помножить на высоту от пола до потолка и коэффициент частоты очистки в час. Проще посмотреть в таблице на цифру. Клетка, которая окажется на пересечении строк площади кухни и высоты потолка, укажет на необходимый объём очистки воздуха за час.

Таблица определения необходимой производительности в л/ч

Вытяжка над электрической плитой не требует большого запаса ресурса мощности. При работе с газовыми приборами вентиляция должна работать быстрее, что связано с возможностью утечки газа и неполным его прогоранием. У газовой плиты должна быть мощная вытяжка. Коэффициент для неё можно взять повышенный –  до 15-20.

Правильный расчет высоты для встраиваемой техники

Еще один вариант установки — это использование встраиваемой вытяжки. Такой вариант обязательно рассматривается еще на этапе разработки проекта оформления кухонного помещения. Устройство является неотъемлемой частью мебельного гарнитура и должно устанавливаться под фасадную стенку. Модели этого типа обычно подсоединяются к вентиляционному каналу дома. Воздуховоды прокладывают над шкафчиками верхнего яруса, а электрическое подключение осуществляется к заранее смонтированной розетке. Однако такое оборудование имеет существенный недостаток – встроенный корпус имеет довольно небольшую площадь для засасывания воздуха. Дело в том, что навесные шкафчики имеют глубину 20, 25 и 30 см. В то время, как столешницы могут быть шириной 60, 90 и даже 110 см для островных элементов. Для них подбираются плиты соответствующих габаритов с 5 или 6 конфорками. И здесь небольшой площади рабочей поверхности вытяжки будет хватать для нормальной работы только при наличии очень мощного вентилятора. Другой способ увеличить производительность встроенной вытяжки заключается в том, чтобы расположить ее как можно ближе к варочной поверхности.

А вот что касается выбора нужной высоты монтажа устройства, то здесь нужно учитывать общий ансамбль гарнитура, форму и материал, из которого сделаны кухонные шкафчики. Рекомендуется для такого типа оборудования ориентироваться на общепринятые стандарты высоты — 0.6–0.75 м над газовыми и 0.45–0.55 м над электрическими панелями.

Как правильно замерять расстояние?

Вы в курсе, между чем расстояние нужно замерять?

• у наклонной модели: от самой нижней части и до конфорок ( варочной поверхности);
• у «обычной» (встроенной, купольной, Т-образной, плоской): от фильтра и до конфорок (варочной поверхности).

В обязательном порядке меряйте не только расстояние от вытяжки до плиты — нужно еще и прикинуть, насколько удобно вам будет пользоваться устройством. Для этого встаньте перед столешницей и представьте, где будет размещена вытяжка. При этом учитывайте не только высоту, но и глубину корпуса — на сколько сантиметров он будет выступать от стены. Прикиньте: не будет ли корпус мешать голове во время готовки?

Высота вытяжки над газовой плитой: стандарт

Рекомендованная (минимальная и максимальная) высота для вытяжных устройств над газовой плитой:

• 55-65 см — для наклонных моделей;
• 75-85 см — для прочих изделий (встраиваемых, купольных, плоских, Т-образных).

Высота вытяжки над электроплитой (индукционной или классической) : стандарт

Стандартная высота, на которой устанавливают вытяжные устройства над электроплитой (не важно, индукционной или классической):

• 35-45 см — можно располагать наклонные модели (меряется от нижней части);
• 65-75 см — для размещения прочих моделей.

Обратили внимание, что делать расстояние для электроплит можно меньше, чем для газовых. Над электрической плитой вытяжки можно вешать ниже, чем над газовой — потому что они менее пожароопасные (нет открытого огня). Над электрической плитой вытяжки можно вешать ниже, чем над газовой — потому что они менее пожароопасные (нет открытого огня)

Над электрической плитой вытяжки можно вешать ниже, чем над газовой — потому что они менее пожароопасные (нет открытого огня).

Высота установки наклонных моделей

Наклонные модели — это удобный вариант для:

пользователей с высоким ростом: поскольку так корпус не будет мешать голове при готовке;

небольших кухонь: наклонный корпус визуально занимает меньше места, не выступая далеко от стены.

Мерить в данном случае необходимо расстояние от нижней кромки корпуса и до конфорок готовящейся еды.

Повторимся еще раз — наклонная модель вешается на такой высоте:

• 35-45 см, если используется электроплита;
• 55-65 см, если устанавливается газовая плита.

Особенности установки моделей других видов (встраиваемых, купольных, островных )

Помимо наклонных существуют модели таких видов:

1. Встраиваемые (встроенные). Устанавливаются в кухонный шкаф, имеют небольшую глубину, имеют выдвигающуюся часть.
2. Т-образные и купольные. Отличаются визуально. Могут прикрываться кухонным шкафом.
3. Плоские. Могут монтироваться под кухонный шкаф, экономя место по максимуму. Самая маломощная категория.
4. Островные. Такое устройство крепится к потолку — если плита стоит не рядом со стеной, а в отдалении.

Высота их расположения должна соответствовать правилам, описанным выше, независимо от вида.

На что еще обращать внимание при выборе места для монтажа?

Чтобы не ошибиться при выборе места для установки, кроме высоты обращайте внимание на такие параметры:

1. Расположение розетки (которая уже есть, или место, где ее можно сделать).
2. Удаленность от вентшахты.
3. Мощность.
4. Глубина и ширина. Для максимально эффективной работы корпус вытяжки обязательно должен перекрывать всю «рабочую» поверхность плиты.

Почему важно правильно выбрать расстояние от плиты до вытяжки

Соблюдение норм продлит длительность работы устройства, так как нагреваться система будет гораздо меньше.

В случае неправильного выбора расстояния между системой очистки воздуха и плитой, она будет помехой во время приготовлении пищи.

Правильное расположение вытяжки над плитой увеличит ее производительность.

Ведь если поместить агрегат очень высоко, вытяжка может не справиться с потоком воздуха, тогда вряд ли можно ожидать отсутствие посторонних запахов и жирных пятен на кухне.

Факторы, влияющие на расстояние между плитой и вытяжкой

Расстояние от вытяжки до плиты в зависимости от роста пользователя

Наилучшее расстояние для монтажа вытяжки над плитой производитель дает в инструкции по эксплуатации. Есть ряд факторов, которыми определяется высота вытяжки.

Стандарты определяют минимальное расстояние от рабочей поверхности газовой плиты до вытяжки. Это обусловлено свойствами жира, который легко воспламеняется, возможностью возникновения копоти на поверхности оборудования и другими моментами.

Среди основных параметров, определяющих нормы расположения вентиляции по отношению к варочной поверхности:

• Размер вентиляционной системы.
• Площадь воздухообмена.
• Расположение заборника воздушных масс.

Перед установкой системы, следует обратить и на другие параметры, которые играют немаловажную роль в определении расстояния от столешницы до вытяжки:

1. мощность вытяжки — именно этот показатель определяет работоспособность системы на определенном удалении от рабочей поверхности;
2. модель вытяжки — как было сказано ранее, производитель дает свои рекомендации по оптимальному расположению системы над уровнем варочной панели;
3. рост пользователя имеет не последнюю роль при определении высоты — располагать вытяжку нужно таким образом, чтобы человеку было комфортно работать на кухне.

Только изучив все показатели, можно найти правильное решение при монтировании кухонной системы вентиляции. Если возникают какие-то сложности, то всегда можно обратиться к специалистам за консультацией.

Особенности вытяжного оборудования

Вытяжка – это устройство, которое очищает воздух в помещениях. Принцип его работы схож с принципом работы пылесоса. Двигатель и вентилятор используются для забора воздуха, прокачки его через систему фильтров и выброса наружу. Однако, в отличие от пылесоса, вытяжка является стационарным прибором, который устанавливается над плитой. Существуют два принципиально разных режима работы:

• циркуляционные – воздух, всасываемый прибором, проходит через систему очистки и выводится через специальное отверстие в то же помещение;
• проточный – означает, что вытяжной воздух направляется в канал, подключенный к системе вентиляционной шахты, или в отверстие снаружи здания.

Первый способ считается менее эффективным, так как мощность вытяжки низкая. С другой стороны, часть тепла, извлеченного из помещения с помощью вытяжного воздуха, возвращается в помещение. Режим вытяжки, с другой стороны, позволяет очистить воздух на 100%. Однако установка таких вытяжных устройств не лишена недостатков.

В зависимости от типа соединения существуют следующие типы вытяжек

• Подвесные – предназначены для установки под шкафом или полкой непосредственно над плитой;
• Встраиваемые – расположены в центре кухонного шкафа над варочной панелью или утоплены в столешницу;
• Настенные – устанавливаются на поверхность стены в качестве крышки для плиты, приспособлены для подключения к вентиляционной шахте;
• угловые – их форма предназначена для установки в углу комнаты;
• Островные – подвешиваются к потолку и предназначены для использования в сочетании с плитами, которые классически располагаются не у стены, а в центре помещения – на “острове”.

Прежде чем устанавливать вытяжку в своем доме, необходимо определиться с типом вытяжной системы, которую вы хотите использовать. Выбор зависит от расположения плиты на кухне или вентиляционного канала. Прежде чем выбрать модель, стоит знать, что по правилам безопасности вытяжка должна располагаться на высоте не менее 75 см над газовой и не менее 65 см над электрической варочной панелью.

Самостоятельная установка

Вытяжка не самый сложный прибор, поэтому при наличии небольшого опыта и набора необходимых инструментов, ее вполне реально установить своими руками. Самостоятельный монтаж – отличная возможность сэкономить на услугах специалистов.

Монтаж вытяжки, прикрепленной к днищу шкафа

Подвесные модели крепятся непосредственно к нижней полке шкафа. Установка несложная, монтаж осуществляется с помощью саморезов и шуруповерта. Поскольку подведения воздуховода к рециркулярному устройству не требуется, установка заканчивается его подключением к электросети.

Монтаж вытяжки в подвесном шкафу

Самостоятельное встраивание вытяжки в шкаф требует наличия определенных столярных навыков. Для нового гарнитура устройство приобретается на этапе проектирования мебели. Чтобы оно подошло в уже эксплуатируемый подвесной шкафчик, необходимо чтобы размеры вытяжки соответствовали внутренним габаритам корпуса.

Для работы потребуется:

• электролобзик, можно также воспользоваться ручным;
• ножовка для дерева;
• карандаш;
• отвертка (лучше шуруповерт);
• шило;
• строительный угол, рулетка;
• струбцины.

Этапы монтажа:

• Прежде всего нужно освободить корпуса от фасадов, причем не только конкретный шкаф для вытяжки, но и соседние ящики. Далее снимаем шкаф и скрепляем примыкающие к нему корпуса между собой струбцинами. Не пропускайте этот пункт – ящики могут упасть и получить повреждения.
• Откручиваем нижнюю полку, прикладываем ее к верхней плоскости вытяжного устройства. Намечаем контур воздуховода и отверстия для выведения провода с вилкой для подключения прибора к сети. Вырезаем размеченные отверстия.
• Вставляем вытяжку в корпус и отмечаем верхние границы устройства. По намеченным линиям крепим нижнюю полку. В ней просверливаем 4 отверстия.

Закрепляем вытяжку внутри шкафчика и устанавливаем воздуховод. Соединяем с его помощью вентиляционное отверстие и систему. Устанавливаем полки и фасады. Стоит проверить работоспособность оборудования еще до установки фасадов.

Монтаж вытяжки с воздуховодом

Процедура установки подобной вытяжки включает в себя:

• фиксацию вытяжки;
• разработку схемы воздуховода и электропроводки;
• примерка короба;
• монтаж короба с помощью герметика.

Воздуховод собирают из пластикового короба или выполняют из алюминиевой гофры. Первый вариант прочнее, эстетичнее и надежнее. Поэтому стоит отдать ему предпочтение. Пластик легко пилится и соединяется специальными элементами. Дополнительную прочность соединениям придают с помощью герметика. У гофры также есть свои преимущества – ее гибкость позволяет уложить воздуховод по изогнутой траектории.
