Почему постоянно поднимается давление в котле

Если нет расширительного бака

Расширительный бак для домашней отопительной сети является вторым самым важным элементом (после котла). Вода, при изменении температуры, изменяется в объеме. Объем внутри контура всегда постоянный, поэтому дополнительно в схему подключают расширительный бак, куда может быть отведен лишний теплоноситель, т.е. выполняет функцию компенсатора. Следовательно, РБ – устройство-предохранитель, которое предотвращает аварийные ситуации – повышение напора, разгерметизацию труб и др.

Применение котельного оборудования без расширительного бака крайне не рекомендовано.

Для стабильной работы давление РБ должно соответствовать системе по объему, т.к. при замене радиаторов на трубы, объем теплоносителя должен быть увеличен. В то же время слишком большой РБ не будет поддерживать рабочее давление в контуре.

Стандартным является расширительный бак, рассчитанный на 120 литров теплоносителя в контуре (типичная двухкомнатная квартира). Если бак слишком мал, то сброс воды при нагреве и расширении объема будет осуществляться через предохранительный клапан. При отключении котла, когда температура жидкости уменьшится, запуск котла будет невозможен, т.к. объем ее, и, следовательно, напор будет недостаточен. В таких случаях необходима дополнительная подпитка сети.

https://youtube.com/watch?v=tgwLKEVRgYk

Как температура носителя влияет на давление?

После того как закрытая система водоснабжения будет смонтирована, закачивается определенное количество теплоносителя. Как правило, давление в системе должно быть минимальным. Это обусловлено тем, что вода пока еще холодная. Когда носитель будет греться, произойдет его расширение и, как следствие, давление внутри системы несколько увеличится. В принципе, вполне разумно регулировать количество атмосфер, регулируя температуру воды. В настоящее время используются расширительные баки, они же гидроаккумуляторы, которые аккумулируют внутри себя энергию и не допускают увеличения напора. Принцип работы системы предельно прост. Когда рабочее давление в системе отопления достигает 2 Атм, в работу включается расширительный бак. Гидроаккумулятор отбирает в себя излишки теплоносителя, тем самым поддерживая напор на необходимом уровне. Но бывает так, что расширительный бак полон, излишку воды деваться некуда, в этом случае в системе может возникнуть критическое избыточное давление (более 3 Атм.). Чтобы спасти систему от разрушения, включается предохранительный клапан, удаляющий лишний объем воды.

Методы контроля

Контролировать давление в системе можно с помощью датчика

Для контроля устанавливаются датчики давления воды в системе отопления. Это манометры с трубкой Бредана, являющий собой измерительный прибор со шкалой и стрелкой. Он показывает избыточное давление. Его устанавливают в контрольных узловых точках, определенных нормативными документами. При помощи датчика давления системы отопления можно определить не только количественный показатель, но и участки с возможными утечками и другими неполадками.

Поток рабочей среды не проходит напрямую через манометр, так как измерительный прибор устанавливается посредством трехходовых кранов. Они позволяют выполнить продувку манометра или сброс показателей. Также этот кран позволяет заменить манометр путем несложных манипуляций.

Манометры устанавливаются до и после элементов, которые могут влиять на потери и повышение давления в системе отопления. Также при помощи него можно определить исправность того или иного агрегата.

Нормы показателей

Существуют закрытые и открытые системы отопления. Во вторых давление контролируется негерметичной расширительной ёмкостью.

Она монтируется в верхнем пункте первого контура (отвечает за отопление). Её функции таковы:

Удержание теплоносителя, объёмы которого увеличиваются при нагревании.
Стравление воздуха.
Функция защитного клапана.

Функциональное давление в подобной системе обуславливается температурой воды, использующейся для отопления.

В квартирах и частных домах обычно для обогревания ставят изолированные системы. У них лучше КПД и безопасность. Но давление в них необходимо постоянно контролировать.

Также требуется следить за показателями теплоносителя: температурой и давлением. Если в системе появляются признаки сбоев в работе (стуки, щелчки, частые сбросы воды и т.д.), нужно на это оперативно реагировать.

Напор в изолированном контуре образует принудительная циркуляция, сгенерированная насосом. Отклонение показателей от нормы приводят к поломке оборудования.

Номинальные параметры в котлах разных модификаций варьируется. Его определяют технические специфики аппарата.

В таблице предложены некоторые примеры по моделям известных брендов и нормы давления в их первом контуре.

Модель Норма (бар) Hermann Thesi 24SE 2 Arderia ESR 2.131-2 Navien Ace 3 Куппер ОК-92 Immergas Nike Star 24 3 E3 Vaillant ecoTEC 2 Baxi Main 5 (настенная версия) 3 Беретта 4 Electrolux Basic1-1,8 Protherm Panther 25 KTO1,2 -2 Viessmann Vitopend 2

В разработке проекта отопительной системы, расчёт давления идёт с учётом следующих факторов:

высота водяного столба,
длина системы,
сечение труб,
характеристики подключаемой техники.

Чтобы настроить функциональное давление, следует опираться на:

Технические специфики котла. Они отображены в инструкции к нему.
Температурные данные теплоносителя. Чем они выше, тем мощней напор в контуре. По этой причине регулировка и измерение давления в аппарате и контуре 1 устраивается до и после нагревания теплоносителя.
Параметры контура и расширительной ёмкости.
Приемлемый уровень давление для самой слабой составляющей системы. Напор в сети не должен превосходить величины, допустимые для каждой её составляющей. Например, трубы из полипропилена рассчитаны на параметры 25 бар при комнатных температурных данных теплоносителя. При 90 градусах они справляются только с напором 7-9 бар.

Наименьшее давление в контуре находится в диапазоне 0,5- 0,8 бар. Точные показатели указываются в документах к технике. На них ориентируются при настройке датчика давления.

Если в системе параметры опускаются ниже 0.5 бар, возникает авария. В этой ситуации котёл прекращает работать или повреждается.

Предельные высокие параметры доходят до 3 бар, в редких случаях до 4. Для дома из 5 этажей норма достигает 5 бар, из 10 этажей – 7 бар.

Во время настроек должна соблюдаться разница (0,3 – 0,5 бар) в напоре между двумя трубами: исходящей и обратной. После запуска аппарата удостоверьтесь, что она есть.

Как поднять или повысить давление в отопительной системе

Часто во время работы случаются перепады давления. Вследствие чего система отопления перестает работать. Рассмотрим распространенные причины перепадов давления. Ведь зная причину можно ее устранить:

Засорение грязовика;
Расчет давления в расширительном баке выполнен неправильно;
Воздушные пробки. Снизить давление можно при помощи удаления воздуха из отопительной системы. Но еще можно попробовать заменить автоматический воздухоотводчик;
Мембрана расширительно бака потрескалась. В некоторых моделях есть возможность замены мембраны. А в других придется заменять всю емкость;
Автоматика котла перестала работать;
Потеря герметичности арматуры, которая отделяет систему от водопровода.

Рассмотрим возможные причины падения давления в системе отопления:

В теплообменнике отопительного котла появилась трещина.
Неплотное соединение.
Протечки.
Регулятор давления перестал работать.

На самом деле причин существует очень много. И не всегда можно с легкостью их обнаружить. Если самостоятельно не получается найти причину, то лучше обратиться к специалистам.

голоса

Рейтинг статьи

Другие причины повышения давления

Повышение давления в системе отопления также возможно из-за того, что:

Частично или полностью перекрыта запорная арматура. Как следствие, напор на подаче воды резко повышается и срабатывает блокировка котла. Нужно открыть запорные краны и клапаны, проверить арматуру отопления на течь; при обнаружении течи необходимо воспользоваться герметиком;
Если установлен механический фильтр-грязевик, то его сетка может забиваться частицами ржавчины, шлака или песка. Как результат, на участке «котел — фильтр» поднимается давление. Сбросить напор теплоносителя поможет промывка фильтров. Простейший угловой фильтр нужно промывать не реже 3-4х раз в год. Промывные и магнитные фильтры стоят дороже, но воду такие устройства очищают лучше и требуют чистки только раз в год;
Пропускает или не «держит» кран подпиточной воды. Напор в водопроводной сети находится в пределах 2,5 – 3,5 бар, то есть вода будет перетекать в систему отопления, где давление ниже. Это неизбежно приведет к увеличению объема теплоносителя. Чтобы решить проблемы, нужно перекрыть или заменить кран подпиточной воды. Чаще всего приходят в негодность и требуют замены резиновые прокладки. В качестве временного решения проблемы до замены испортившихся деталей, можно сбросить показатели, полностью перекрыв подачу воды на двухконтурный котел;
Сбой в работе автоматики котла, выход из строя термостата или контроллеров. Не всегда можно установить, почему это происходит. Причиной могут быть заводской брак, использование некачественных материалов при изготовлении платы управления, неправильная установка и т.д. Самостоятельно можно исправить проблему, зная код ошибки и имея технический паспорт устройства. Если в техническом паспорте нет кода ошибки и способа ее устранения, без сервисной службы не обойтись.

Читать также: Расширительный бачок для отопления открытого типа: расчет объема и установка

Как нормализовать давление в системе отопления

Любые отклонения от параметров давления в сети нельзя оставлять без внимания. Повышение грозит выходом из строя всего оборудования, снижение – холодом в доме, квартире. Если пониженные показатели возникают из-за того, что произошел гидравлический удар в системе отопления, это приведет к поломке приборов нагрева, нарушению герметичности сети.

Поиск и ремонт протечки

Открытая схема выкладки не доставит проблем с поиском зоны течи. В этом месте заметна вода, на полу образуется лужа или мокрое пятно. Длительная малозаметная течь оседает на радиаторах ржавчиной – это тоже легко заметить при тщательном осмотре.

Протекание сети при скрытой разводке найти намного сложнее. Выявить дефект поможет специальная техника. Мастер подскажет этапы процедуры, но придется сливать теплоноситель, перекрывать котел, батареи и подавать в систему воздух под большим давлением. В зонах разгерметизации появится шум, эти точки ремонтируются подкручиванием, фитингами. Иногда кусок трубы вырезается, заменяется на новый элемент.

Обследование котла

Визуальные осмотры, проверка работы теплообменника – все, что может сделать хозяин. Нет дефектов, необходимо вызывать мастера. Профессиональная техника быстро обнаруживает и показывает неисправности, ремонт также поручается специалистам.

Но есть ряд дефектов, которые по силам исправить пользователю:

при подтекании подпиточного крана меняют уплотнительную прокладку;
вышедший из строя ТЭНовый нагреватель демонтируется, устанавливается новый элемент.

Проблему с нарушением целостности корпуса, протечкой теплообменника из чугуна, дефектом манометра или системы контроля хозяин не решит. Цена ремонта зависит от типа неисправности.

Почему поднимается давление в системе отопления

Повышение давления выше рабочего приводит к постоянному срабатыванию блокировок котла и стравливанию излишков воды через предохранительный клапан. При таком режиме работы, все элементы системы испытывают нагрузку, которая может привести к серьезным поломкам в контуре, поэтому следует в краткие сроки установить причину, почему в системе повышается давление.

Определить, что давление в контуре растет можно по манометрам. Они всегда показывают избыточное давление — разницу между давлением в системе и атмосферным давлением. Закрытые системы автономного отопления работают при 1,5 — 2,5 барах. В открытых системах отопления гидростатический напор всегда одинаковый и зависит от разницы уровней. Если принять котел за нулевую отметку, а расширительный бачок за высшую точку, которая находится, например, на высоте 10 м, то считается, что котел работает при избыточном давлении в 1 атм (10 метров водяного столба = 1 атм).

Каким должно быть рабочее давление в системе отопления?

А вот ответить на этот вопрос в двух словах довольно просто. Многое зависит от того, в каком доме вы живете. К примеру, для автономного отопления частного дома или квартиры зачастую считается нормальным 0,7-1,5 Атм. Но опять же, это приблизительные цифры, так как один котел предназначен для работы в более широком диапазоне, например, 0,5-2,0 Атм, а другой в меньшем. Это необходимо смотреть в паспорте вашего котла. Если таковой отсутствует, придерживайтесь золотой середины – 1,5 Атм. Совсем другим образом обстоит ситуация в тех домах, которые подключены к центральному отоплению. В этом случае необходимо руководствоваться этажностью. В 9-этажках идеальным давлением является 5-7 Атм, а в высотных зданиях — 7-10 Атм. Что же касается давления, под которым подается носитель в здания, то чаще всего это 12 Атм. Понизить напор можно при помощи регуляторов давления, а повысить – установив циркуляционный насос. Последний вариант крайне актуален для верхних этажей высотных зданий.

порядковый номер

Европейские директивы

Прибор соответствует следующим директивам:

2009/142/EU относительно газового оборудования
2014/30/EU относительно электромагнитной совместимости
92/42/EU относительно энергетической отдачи
2014/35/EU относительно электрической безопасности

Утилизация и повторная переработка.

Котел и его аксессуары должны быть надлежащим образом утилизированы раздельно, по отдельным категориям, где это возможно.

Упаковка, используемая для перевозки котла должна быть утилизирована монтажником или продавцом.

Переработка и утилизация котла и аксессуаров должнабытьвыполненавсоответствиис требованиями норм и правил действующих в отношение данного оборудования.

Нужен ли расширительный бак для настенного газового котла baxi?

Объем встроенного расширительного бака котла baxi указан в характеристиках и для серии ECOFOUR составляет 6 литров, чтобы ответить на вопрос его необходимости в отдельно взятой системе отопления – нужно знать общий объем этой системы.

Рассчитать его не так сложно: объем заполнения котла и радиаторов есть в их характеристиках, а объем заполнения трубопроводов можно вычислить, зная их диаметр и суммарную длину. Вода, после нагрева на 80 градусов Цельсия увеличится в объеме примерно на 4-5%, поэтому, рекомендуемый объем расширительного бака составляет 8% от всего объема системы отопления в случае заполнения водой и 12% — в случае использования антифриза в качестве теплоносителя (коэффициент теплового расширения антифриза больше). Таким образом, штатного расширительного бака будет достаточно для системы отопления объемом примерно до 75 литров при использовании воды и объемом до 50 литров при использовании незамерзающей жидкости.

Данные цифры условные (с запасом) и при подборе емкости расширительного бака нужно руководствоваться проектировочными расчетами конкретной системы отопления, либо рекомендациями производителя.

В большинстве случаев, встроенного бака котла вполне достаточно и решение о применении отдельного дополнительного бака принимается специалистами на этапе проектирования.

Давление в закрытых системах отопления

С помощью циркуляционного насоса в отопительной системе создается динимическое давление.

Благодаря этому закрытая система имеет следующие преимущества:

длина контура отопления увеличивается прямо пропорционально мощности насоса;
батареи можно подключать как последовательно, так и параллельно , при параллельном подключении тепло распределяется более равномерно;
возможность монтажа труб небольшого диаметра ;
экономия газа , так как теплоноситель имеет более высокую скорость, чем в открытых системах, он не так сильно остужается;
чтобы сбросить избыток напора , можно понизить мощность циркуляционного насоса;
возможность подбора мощности насоса для преодоления гидравлического давления и в зависимости от длины контура и диаметра труб.

Почему увеличивается давление в закрытых котлах

Основные причины почему поднимается давление следующие:

отопительный контур наполняется с верхней части;
быстрое наполнение теплоносителем во время запуска;
расшатанный вентилятор насоса, через который проходит воздух;
поломка воздухоотводчика;
после ремонта системы не спустили воздух.

Наполнять отопительный контур надо с нижней части, причем защитные краны должны быть открытыми. Наполнять надо постепенно, пока из защитных кранов не начнет сливаться жидкость. Прежде чем начать наполнение отопительного контура все воздухоспускные части нужно обработать мыльным раствором, так можно проверить их нормальную работу.

Причины роста давления. Пути решения проблемы

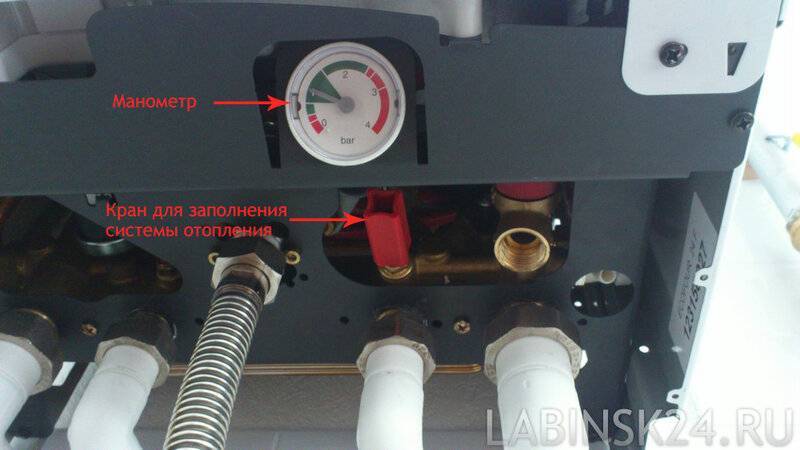

Понять, что в системе слишком большое давление, можно по манометрам. В норме показания составляют 1-2,5 Бар. Если стрелка манометра достигает 3 Бар — бейте тревогу. Если повышение идет постоянно, необходимо срочно найти причину и убавить давление.

Также обратите внимание на предохранительный клапан: для сброса давления он будет постоянно источать воду

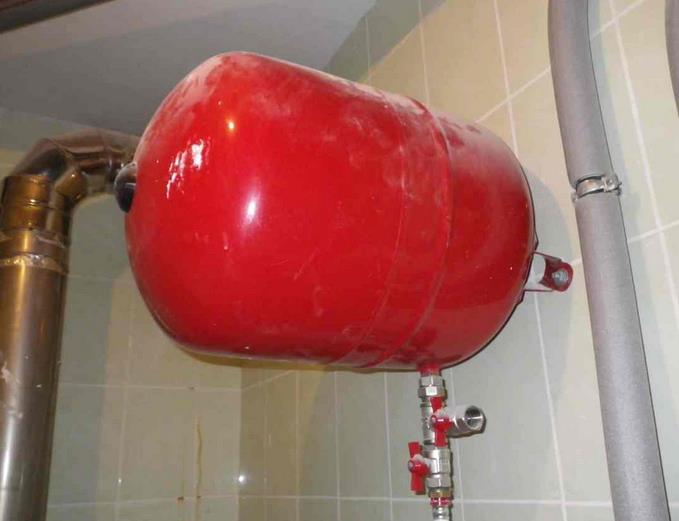

Дело в расширительном баке

Этот бак может располагаться отдельно от котла либо быть частью конструкции. Его функцией является забор лишней воды при нагреве. Горячая жидкость расширяется, ее становится на 4% больше. Этот излишек отправляется в расширительный бак.

На размер резервуара влияет мощность котла. Для газового оборудования его объем составляет 10% от общего количества теплоносителя. Для твердотопливного — 20%.

Разрыв мембраны. При повреждении детали теплоноситель ничем не сдерживается, поэтому полностью наполняет компенсационный бак. Тогда напор начинает падать. Если вы решите открыть кран, чтобы долить воду в систему, напор вырастет выше нормы. В соединениях появится течь.

Необходима замена бака или мембраны, чтобы уменьшить давление.

Напор ниже или выше нормы. Достичь нормальных значений (номинала) в газовом котле поможет машинный насос.

Слейте всю воду из системы.
Перекройте вентили.
Прокачайте насосом контур, пока не убедитесь, что воды нет.
Как спустить воздух? Через ниппель с другой стороны от подвода.
Качайте снова, пока показатели не достигнут нормы, указанной в инструкции «Аристон», «Беретта», «Навьен» и других марок.

Расположение бака после насоса провоцирует гидравлические удары. Дело в том, как работает насос. При его запуске напор резко повышается, а затем так же падает. Чтобы избежать подобных проблем, в закрытой системе отопления установите резервуар на обратную трубу. Следующим врезается насос перед котлом.

Почему повышается давление в закрытых системах

В двухконтурном котле скапливается воздух. Почему так случается:

Неправильное заполнение водой. Забор проводится сверху, слишком быстро.
После ремонтных работ излишки воздуха не были спущены.
Сломаны краны Маевского для спуска воздуха.

Износилась крыльчатка насоса. Отрегулируйте или замените деталь.

Чтобы сбросить или снизить давление, заливайте жидкость правильно. Забор проводится снизу, медленно, при этом открыты краны Маевского для стравливания излишков воздуха.

Проблемы открытой системы

Неполадки такие же, как описано выше

Важно правильно заливать воду и стравливать воздух. Если после этого давление не нормализовалось, необходимо провести дренирование системы

Вторичный теплообменник

Узел служит для нагрева ГВС. Его конструкция состоит из двух изолированных трубок. По одной течет холодная вода, по другой уже нагретая. При повреждении стенок, появлении свища жидкости смешиваются и попадают в отопительную часть. Тогда идет повышение напора.

Если вы не хотите заниматься ремонтом и пайкой теплообменника, можете его заменить. Для этого купите ремкомплект и принимайтесь за работу:

Перекройте подающие вентили.
Слейте воду.
Вскройте корпус, найдите радиатор.

Узел крепится двумя болтами. Выкрутите их.

Демонтируйте неисправную деталь.
Установите новые прокладки в местах креплений и подключите теплообменник.

Остальные причины

Есть и другие причины подобных проблем:

Перекрыта арматура. При заборе напор повышается, защитные датчики блокируют технику. Осмотрите краны и вентили, открутите их до упора. Убедитесь в работоспособности клапанов.
Засор фильтра-сеточки. Он забивается мусором, ржавчиной, грязью. Снимите и прочистите деталь. Если у вас нет желания регулярно заниматься чисткой, установите магнитный или промывной фильтр.
Кран подпитки вышел из строя. Возможно, износились его прокладки, тогда можно обойтись заменой. В противном случае придется менять кран.
Проблемы с автоматикой. Неисправность терморегулятора или контроллера. Причина в износе, заводском браке, неверном подключении. Проводится диагностика, ремонт.

Контролируйте, исправны ли детали защиты котла: манометр, клапан, отводчик воздуха. Проводите чистку радиаторов и других узлов от пыли, сажи, накипи. Профилактика помогает предупредить серьезные поломки газового оборудования.

Причины, по которым падает давление в двухконтурном газовом котле

Неисправности сложно обнаружить, если не пользоваться профессиональным оборудованием. Частыми причинами выступают:

Отсутствие питания.
Утечка теплоносителя.
Нарушения работы расширительного бака.
Неправильный расчёт системы, соответственно, установка неподходящего оборудования.

Снижение давления приводит к остановке эксплуатации. Это связано с падением уровня: жидкости в устройстве, которая не может затечь в него, или газа, что приводит к автоматическому отключению. Для предотвращения подобных положений периодически проводится техническое обслуживание, включающее диагностику и ремонт повреждённых компонентов.

Отключение электричества

Если котёл питается от электроэнергии, то способен некоторое время работать без него. Но длительное отсутствие приведёт к остановке эксплуатации, что вызовет падение давления в системе. Решение проблемы заключается в установке резервного питания. Это дорого, но действенно. Или же покупается более ёмкий аккумулятор для котла.

Течь в системе отопления

В течение работы контура трубопровод постепенно приходит в негодность: накапливается накипь и ржавчина. Такая проблема решается прочисткой труб.

Но также может возникнуть течь, например, при образовании трещины. Из-за потери теплоносителя происходит снижение давления.

Неисправность устраняется двумя способами: замазываются отдельные точки или заменяется трубопровод.

Выход воздуха из расширительного бачка

При возникновении нарушений из устройства может уходить газ. Это приведёт к снижению его давления и повышению аналогичного показателя воды. Чтобы устранить проблему нужно найти и замазать течь, затем восполнить потери. Причинами также служат проблемы с краном подпитки. В подобном случае придётся заменить прибор целиком.

Если нет утечек — общие причины

Среди прочих неисправностей выделяют воздушные пробки, которые необходимо удалять. Они вызывают шум, вибрацию обвязки. Последнее расшатывает систему, что усугубляет обстановку, расширяя течи и ослабляя соединения. И также ускоряется образование коррозии, возникают холодные участки в трубах.

Внимание! Газовые пробки образуются и при неправильном заполнении контура водой, при засорах, нарушениях работы клапанов. Падения давления может не быть, но манометр показывает низкий показатель

Падения давления может не быть, но манометр показывает низкий показатель.

Причина этого заключается в неисправности измерительного прибора.

Обнаружить её достаточно сложно: необходимо пригласить специалиста с профессиональным оборудованием, способным точно определить значения.

И также проблема возникает в устройствах, регулирующих отопительную систему автоматически.

Давление в отопительной системе и его нормы

Давление в центральной системе отопления подразделяют на опрессовочное и рабочее.

Опрессовочным называют давление, которое создается в системе при проведении ее испытании после выполнения каких-либо монтажных или ремонтно-восстановительных работ. Как правило, проводится опрессовка и перед началом очередного отопительного сезона. Этот комплекс мероприятий предполагает ограниченную по времени повышенную нагрузку на элементы системы. Подобный процесс необходим для того, чтобы проверить работоспособность отопления, надежность соединений в контурах, целостность и должную проходимость труб и радиаторов системы, так как в процессе ее работы могут возникнуть перепады давления.

Проведение опрессовки системы отопления в теплопункте многоквартирного дома

Рабочим считается такое давление, при котором система должна функционировать постоянно, в течение всего отопительного периода.

Рабочий показатель давления включает статическую и динамическую составляющие:

Статическим является то давление, которое создается под естественным напором воды, поднимающейся по каналам труб. Чем выше стояки (соответственно, чем больше этажей в доме), тем значительнее ее параметр.
Динамическим называют искусственно созданное давление, которое возникает при воздействии на поток воды циркуляционных насосов.

В многоэтажных строениях теплоноситель в системе отопления чаще всего сначала подается на верхние этажи, и для его подачи без насосов не обойтись. Причем, чем выше здание, тем больший должен быть напор, а поток приобретает весьма немалую скорость. Для девятиэтажных домов норматив давления установлен в 5÷7 технических атмосфер (бар), что соответствует примерно 50÷70 метрам водяного столба или, если исходить из стандартов системы СИ — 0,5÷0,7 МПа. Если дом имеет большее количество этажей, то давление требуется уже выше —7÷10 технических атмосфер (70÷100 м вод. ст. или 0,7÷1,0 МПа). Рабочее давления в отопительном контуре самого верхнего и нижнего этажа не должно различаться более чем на 10%, а опрессовочное – на 20%.

Чаще всего, в среднестатистическом городском многоэтажном доме, рабочее давление на трубе подачи теплоносителя составляет 6 атмосфер, а на «обратке» — 4÷4,5 атмосфер. Однако, нужно отметить, что на показатели давления в системе влияет много факторов. В том числе важна и чистота внутренних каналов труб магистралей и контуров.

В автономной системе частного дома или квартиры за давлением и температурой теплоносителя должен следить сам владелец. Для этого в области котла устанавливаются специальные приборы (манометр и термометры), которые предназначены для контроля за этими параметрами. Чаще всего в настоящее время в автономных системах необходимое давление создается с помощью циркуляционного насоса, то есть принудительно. Хотя, и системы с естественной циркуляцией (за счет разницы плотности горячей и остывшей воды) применяются все еще довольно широко.
