В настоящее время покупка очистителя для отопительной системы не представляет какой-либо трудности – найти его возможно в любом строительном магазине. Главное – это верно подобрать необходимый тип, чтобы он смог без негативных последствий контактировать с материалом обрабатываемого трубопровода. Также нужно внимательно изучать инструкцию по применению на предмет необходимости использования защитных перчаток и иных средств. Касательно источников приобретения: специалисты советуют приобретать очиститель в розницу, если необходимо выполнить небольшой объем работать. В иных случаях, лучше покупать средства через интернет-площадки, тогда возможно будет сэкономить на больших объемах тары.

Штатные способы

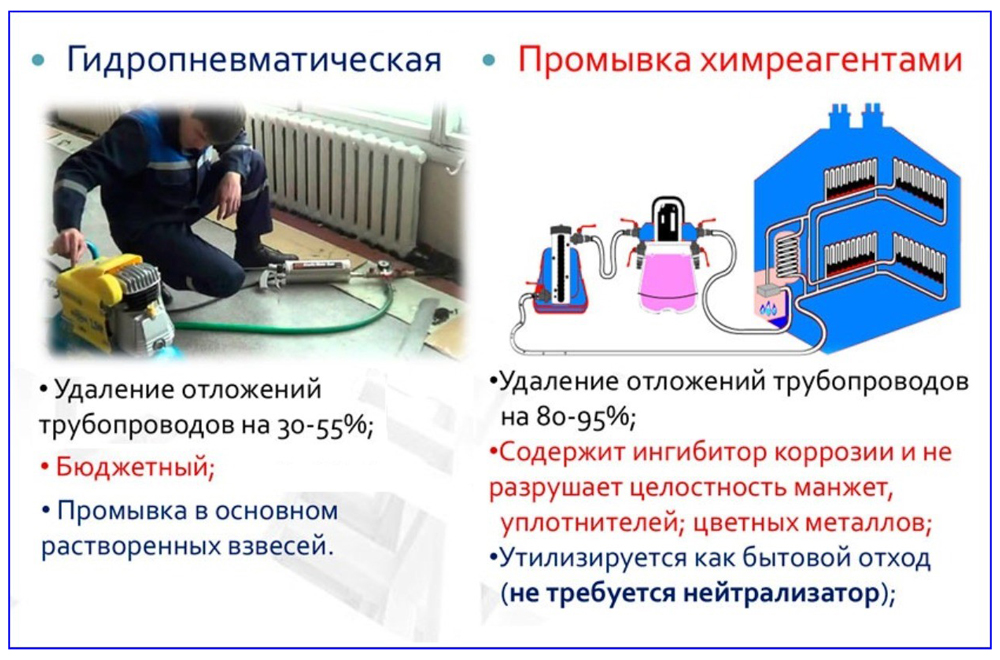

Гидропневматическая

Гидропневматическая промывка отопления многоквартирного дома проводится ежегодно, сразу после окончания отопительного сезона.

Суть метода — в подаче в работающий на сброс отопительный контур пульпы (смеси воды и воздуха). Пузыри воздуха постепенно разбивают загрязнения, а поток воды уносит их в канализацию через открытый сбросной вентиль.

Подчеркиваю: промывка должна выполняться ежегодно. За несколько лет отложения в батареях и трубах становятся настолько твердыми, что пульпа не может разбить их.

Со временем отложения уплотняются.

Ответственный за проведение работ — обслуживающая ваш дом организация. Для промывки нужны:

Свободный доступ в подвал — в элеваторные узлы дома и к запорной арматуре на стояках;
Воздушный компрессор. выдающий давление не менее 7кгс/см2;

На фото — компрессор, промывающий отопительную систему многоквартирного здания.

Армированный шланг со штуцерами на концах. Он понадобится для подключения компрессора к элеватору.

Для промывки системы отопления жилого дома в элеваторном узле нужно собрать следующую конфигурацию:

Выходной патрубок компрессора соединен шлангом с контрольным вентилем на подаче после водоструйного элеватора. Резьбы герметизируются сантехническим льном или лентой ФУМ;
Домовая задвижка обратки закрыта, а сброс на обратном трубопроводе отопления открыт.

Конфигурация запорной арматуры при промывке с подачи: синее — открыто, красное -— закрыто. Компрессор подключается вместо правого верхнего манометра.

При запуске промывки первым включается компрессор. После того, как давление на его манометре заведомо превысит давление в точке подключения (4-5кгс/см2), открывается контрольный вентиль, и вместе с водой в работающий на сброс отопительный контур начинает подаваться воздух.

У гидропневматической промывки есть одна тонкость. Ее эффективность обеспечивается двумя факторами:

Если к элеваторному узлу подключено большое количество стояков отопления, пульпа будет бедна воздухом и станет двигаться медленно. Проблема решается поочередной промывкой каждой небольшой группы стояков; вентиля на остальных стояках на это время (около часа) перекрываются.

Вентиля на стояках отопления в подвале позволяют отключить и сбросить стояк на время ремонтных работ.

Как узнать, что промывка с подачи завершена? По цвету поступающей на сброс воды: когда она станет прозрачной, компрессор можно подключать к обратной нитке теплоснабжения.

Для этого нужно собрать в элеваторном узле новую конфигурацию:

Компрессор подключен к контрольному вентилю на обратном трубопроводе после элеватора;
Домовая (отсекающая отопительный контур) задвижка на обратке открыта, а на подаче — закрыта;
Сброс на подаче открыт.

Конфигурация при промывке с обратного трубопровода. Красное закрыто, синее открыто. Компрессор подключен вместо правого нижнего манометра.

После окончания промывки из отопительного контура нужно выгнать максимальное количество воздуха. Для этого элеваторный узел работает на сброс до тех пор, пока из сбросника не пойдет ровный поток воды без воздушных пузырей. После этого сброс и обе домовые задвижки закрываются.

По окончании промывки состояние системы отопления должен освидетельствовать представитель поставщика тепловой энергии — местных Теплосетей. Обычно проверка заключается в выкручивании одной-двух радиаторных пробок в подъездах или квартирах. Нормой считается отсутствие внутри радиатора плотных отложений.

Простая и эффективная проверка качества промывки: радиатор вскрыт для визуального осмотра состава и количества отложений.

Химическая

Химическая промывка используется в небольших по объему отопительных системах отопления (прежде всего частных домов). У многоквартирного дома таким способом могут промываться отдельные стояки.

Суть метода — в заполнении контура вместо теплоносителя раствором кислоты или щелочи. За несколько часов они растворяют отложения и ил.

Трубы до и после химической промывки. Затраты окупятся повышением комфортной температуры в квартирах.

Метод исключительно эффективен против солей кальция и ржавчины, но у него есть два существенных недостатка:

Высокая цена реагентов;
Необходимость их утилизации после использования. Щелочное или кислотное средство для чистки труб отопления нельзя просто вылить в канализацию.

Для промывки компрессорная станция и емкость с раствором реагента подключается к любому сброснику или контрольному вентилю. Система отопления заполняется и после технологической паузы в 12 часов сбрасывается, а затем промывается водой и вводится в рабочий режим.

Автономную систему отопления можно заполнить через любой сбросник.

Почему появляются загрязнения

Трудностью засоренности трубопроводов сделанных из металла считается коррозия. Скапливаясь в середине системы, она мешает свободной циркуляции носителя тепла, и как последствие, в работе системы отопления водяного типа появляются перебои.

Что касается пластмассовых труб, то они, естественно, не предрасположены ржавчине, но, все таки, на их стенках возникает накипь, которая также помогает сбоям в работе системы отопления.

Одной из причин загрязнения также считается качество воды, которая содержит разные примеси, являющиеся основой засорения труб.

Аналогичным образом, есть такие варианты засорений:

Так ли обязательна промывка системы?

Важно понимать, что не все квартиры и частные дома нуждаются в промывке. Так как современные производители создают более инновационные устройства, которые не скапливают осадок

А когда теплообмен ухудшается, то это не всегда говорит именно о загрязнении. Часто встречается завоздушивание, это происходит после заполнения системы новой жидкостью. Чтобы это устранить – сначала выгоняется весь воздух, потом добавляется антифриз или вода. Первое время (примерно 2-3 недели), теплоноситель будет выделять осадок – это нормальный процесс, главное постоянно чистить фильтры, куда он будет выпадать. Через некоторое время, когда примеси исчерпаются, то выпадение частиц прекратится.

Когда человек использует подобную систему (закрытого типа), то она проработает долгие годы без всякой чистки. Обратная ситуация, когда отопление нуждается в постоянной подпитке извне. Тогда образование осадка человеку не избежать. Через 3-4 года в трубах скопится большое количество мусора, а в батареях образуется ил. В этом случае промывка обязательна.

Подобный эффект может произойти из-за проникновения воздуха внутрь замкнутой системы. Пузырьки начнут вызывать коррозию металлических элементов, из-за чего начнется образование оксида железа, который будет все время скапливаться в фильтре. Проблема здесь будет не в плохой воде, а в пластмассовых трубах, которые были произведены без защитного кислородного барьера.

Чтобы трубы начали снова греть и не оставили хозяина в холоде, следует провести промывку системы. Но кроме этого, процесс очистки необходимо осуществить:

Когда отопительные приборы перестали отдавать тепло. Это может произойти как с одним элементом, так и с несколькими. Первый признак – неравномерный прогрев секций, когда низ полностью холодный. При этом следует понимать, что стандартные ситуации были рассмотрены и устранены, но на теплообмен это не повлияло.
Когда отопительная система постоянно наполняется свежей водой или иным веществом. Такое часто встречается, когда человек использует электродный котел, так как чтобы он нормально функционировал, необходимо добавлять воду с конкретным значением солей. Так владелец постоянно следит за химической реакцией и контролирует уровень солей или добавляет новый теплоноситель, чтобы автоматизировать процесс.
Когда в воду проникает большое количество кислорода. Признаки этой проблемы – ежедневное засорение грязевика и плохой теплообмен, при этом котел работает на пределе возможностей.

Если такие проблемы встречаются, то единственное решение – промывка отопительной системы. В этом случае про периодичность можно забыть, так как необходимо все очистить, чтобы ситуация не стала хуже. Когда пользователь подключен к центральному отоплению, то все намного проще, так как радиаторная сеть промывается ежегодно, после этого этапа осуществляется опрессовка. Она проводится по специальным нормам.

Как промыть алюминиевый радиатор отопления в квартире

В первую очередь необходимо отключить радиатор и снять его. Если вы выполняете работы в отопительный сезон – необходимо слить из него остатки воды. Для этого открутите заглушку в верхней части (если вместо нее установлен кран Маевского освободите его специальным ключом). После этого подставьте емкость для слива под заглушку в нижней части и аккуратно ее откручивайте.

Радиатор подключен к магистрали отопления через вентили или обжимные соединения. Открутите гайку (см. фото) на соединении так, чтобы она имела свободный ход на обоих кранах или фитингах. Потяните радиатор в направлении от труб – он должен выходить без приложения слишком большого усилия.

Обжимной фитинг для систем отопления.

Лучше всего промывать радиатор в ванной. Обложите ее ветошью или тряпками, чтобы не повредить покрытие ванны и краску на радиаторе. Как правило, загрязнение скапливается в нижней части секций. Используйте тряпки или ветошь чтобы его удалить. После этого сделайте то же в верхней части. Промойте внутреннюю часть горячей водой.

Важно!!!Нельзя для промывки алюминиевых радиаторов использовать каустическую соду и щелочь. Они будет разъедать металл, после чего грязь в нем будет быстро накапливаться

Теперь настало время моющего средства. Закрутите заглушки в нижней части радиатора и наполните его средством или раствором (как указано в руководстве по применению). Установите батарею вертикально и дайте отстояться. Это не быстрый процесс, все зависит от количества загрязнения.

После того как моющая жидкость или промывка сделала свое дело, слейте ее, открутив нижние заглушки. Закройте их и полностью заполните все секции примерно наполовину горячей водой. Алюминиевый радиатор не слишком тяжелый, поэтому потрясите им, чтобы вода могла смыть остатки загрязнения.

Повторите этот процесс до тех пор, пока грязь и наслоения полностью не уйдут. Бывает так, что для полной очистки придется промыть радиатор два-три раза.

Методы промывки теплоснабжения

Начинать промывать систему отопления без предварительной подготовки не рекомендуется. Необходимо определить химический состав накипи, выбрать конкретный вид оборудования для очистки.

Правильно выполнить необходимые шаги поможет технологическая карта, которая прописывает все этапы процедуры. Последний регламент оканчивается обработкой внутренней площади труб химическим составом для предупреждения появления коррозии, известковых отложений, накипи.

Основными методиками промывки представляются следующие:

химический способ;
гидродинамический;
гидропневматический.

Химическая промывка теплоносителя

Подобный способ не предусматривает вмешательства механических приспособлений и демонтаж радиаторов. Очистка проводится химическими препаратами либо растворами.

Однако использование метода может повредить внутреннюю плоскость алюминиевых радиаторов, что чревато их разрушением.

Если же отопительная сеть засорена не сильно, можно использовать реагенты:

гидроксид натрия;
уксусную эссенцию;
обычную фосфорную либо сгущенную кислоту;
молочную сыворотку.

Однако лучше использовать составы, позволяющие тщательно очистить трубы. Инструкция к препаратам оговаривает материал, характер наслоений.

Провести химическую обработку можно с помощью дополнительного оборудования – бустера, состоящего из центробежного насоса и большой емкости. Подключается первый у разрыва подающей централизованной системы с отопительным котлом. На выходе контура нужно установить вентиль для сброса отработанного химиката.

Для качественного разъедания известковых наслоений эксперты рекомендуют оставить в сети реагент на несколько суток, в зависимости от нее зашлакованности. Однако чтобы избежать воздействия химиката на трубы, контур необходимо после очистки промыть технической или водопроводной водой.

Более щадящий структуру металла – режим дисперсной очистки. Отличается способ от химического метода тем, что реагент разрушает механические связи самих отложений, без взаимодействия с материалом отопительных коммуникаций.

Гидродинамическая очистка

Описываемая операция проводится с помощью специализированного оборудования. Одним из него представляется мощный центробежный насос со шлангом, имеющим концевую насадку малого диаметра. Сильный напор воды счищает со стенок тепломагистралей накипь, отложения, выводит их через обрат.

Механический метод промывки

Метод для очистки радиаторов, небольшого метража труб. Запорную же арматуру, расширительный бак и центробежный насос очищать нужно отдельно. Перед процедурой необходимо провести минимальный слив системы дома, а затем перекрыть входные, спускные вентили. Только после этого приступают к сбросу остального носителя.

Выпуск происходит через установленный в подвале сливной кран, который через шланг сообщается с канализацией. Это предупредит затопление техподполия водой. Радиаторы очищаются путем выкручивания заглушки и сброса носителя. Однако демонтаж батареи и обработка улучшат тепловые показатели радиатора.

После демонтажа радиаторов, участков отопительной разводки во двор, оборудование прочищается тросом с наконечником в форме ершика. Ввод инструмента в батареи осуществляется в положении обратном подаче теплового ресурса для улучшения снятия чешуек накипи, наслоений. Очистка проводится до тех пор, пока промывочная вода станет прозрачной.

Гидропневматический

Принадлежит к эффективному и безвредному для оборудования способу очистки отопительных контуров. Содержится в подаче воздушной струи под высоким давлением. Компрессор создает внутри коммуникаций турбулентные потоки большой мощности, приводящие к срыву наростов и вымыванию накопившейся грязи.

Операция проводится пневмопистолетом, подающим кратковременные импульсы. Сброс известковых отложений происходит через открытые заглушки радиаторов. Начальная процедура продувки выполняется против течения теплоносителя, повторная – по часовой стрелке. Улучшит воздушную операцию демонтаж батарей с их очисткой на улице.

Электрогидроимпульсный вариант очистки

Основан способ на образовании электрического разряда, ударная волна которого разбивает известковые отложения на внутренних стенках системы, без причинения вреда последней. Для проведения очистки потребуется генератор напряжения, коаксиальный кабель для подачи высокочастотных сигналов.

Эффективность метода высокая, поэтому демонтаж радиаторов, всего отопительного контура не предусматривается. После разрушения накипи теплоноситель промывается, вода уходит в канализацию.

Стоимость обслуживания котельной

Техническое (сервисное) обслуживание котельной

Наименование работ	Объём	Стоимость
Договор на сервисное обслуживание напольный котел (газ, дизель) до 60 кВт	с 1-им плановым выездом	от 14 000 ₽
Договор на сервисное обслуживание напольный котел (газ, дизель) от 60 до 170 кВт	с 1-им плановым выездом	от 20 000 ₽
Договор на сервисное обслуживание напольный котел (газ, дизель) до 60 кВт	с 2-мя плановыми выездами	от 22 000 ₽
Договор на сервисное обслуживание напольный котел (газ, дизель) от 60 до 170 кВт	с 2-мя плановыми выездами	от 30 000 ₽
Договор на сервисное обслуживание настенного газового котла	с 1-им плановым выездом	от 10 000 ₽
Договор на сервисное обслуживание настенного газового котла	с 2-мя плановыми выездами	от 15 000 ₽
Стоимость точная рассчитывается после выезда	инженера

Внимание. Данная стоимость является предварительно ориентированной, опираться на данные цены только как примерные. Точная стоимость работ рассчитывается после выезда инженера для осмотра объекта проведения работ, сложности, количества

Точная стоимость работ рассчитывается после выезда инженера для осмотра объекта проведения работ, сложности, количества.

Ремонт котельной, диагностика и профилактика

Наименование работ	Объём	Стоимость
Выезд и диагностика (без ремонта)	до 50 км от МКАД	от 3 500 ₽
Выезд и диагностика (без ремонта)	от 50 до 100 км от МКАД	от 5 500 ₽
Чистка горелки (атмосферной)	мощностью до 60 кВт	от 2 000 ₽
Чистка горелки (наддувной)	мощностью до 60 кВт	от 3 500 ₽
Чистка горелки(атмосферной)	мощностью от 60 до 170 кВт	от 8 500 ₽
Чистка топочной камеры котла	мощностью до 60 кВт	от 4 000 ₽
Чистка топочной камеры котла	мощностью от 60 до 170 кВт	от 6 000 ₽
Проверка и подкачка давления в расширительном баке	без демонтажных работ	от 2 500 ₽
Проверка и подкачка давления на расширительном баке	с демонтажом и монтажом	от 4 500 ₽
Дозаправка системы отопления насосом	объем системы до 200 литров	от 3 000 ₽
Замена Тэна, насоса, теплообменника, со сливом теплоносителя	за единицу	от 3 000 ₽
Перевод газового котла на сжиженный газ	за единицу	от 3 000 ₽
Настройка горелки	газ / дизель	от 2 500 ₽
Стоимость точная рассчитывается после выезда	инженера

Одним из условий бесперебойного и длительного функционирования современного оборудования, это своевременное профессиональное техническое обслуживание. Отопительное оборудование не является исключением. Более того, будучи подверженным постоянно изменяющимися погодными условиям, режим работы системы отопления динамический, следовательно, некоторые узлы (например, циркуляционные насосы) постоянно переключаются, что ведет к дополнительным нагрузкам

Точная стоимость работ рассчитывается после выезда инженера для осмотра объекта проведения работ, сложности, количества. Одним из условий бесперебойного и длительного функционирования современного оборудования, это своевременное профессиональное техническое обслуживание. Отопительное оборудование не является исключением. Более того, будучи подверженным постоянно изменяющимися погодными условиям, режим работы системы отопления динамический, следовательно, некоторые узлы (например, циркуляционные насосы) постоянно переключаются, что ведет к дополнительным нагрузкам.

Чтобы исключить или свести к минимуму внештатные остановки, необходимо регулярно производить сервисное облуживание системы отопления.

Обычно это делается один раз в год перед началом отопительного сезона.

В виду сложности системы отопления сервисное обслуживание должны проводить опытные профессионалы.

Зачем это нужно

В абсолютном большинстве домов старой постройки розлив, стояки и подводки отопления смонтированы стальными трубами. У черной стали есть неприятная особенность: шероховатые стенки труб склонны собирать загрязнения, постепенно зарастая накипью. Нарост формируется преимущественно из ржавчины и солей кальция.

Ржавчина — продукт коррозии стенок труб. Источником кальция становятся осадочные породы, которые вода размывает по пути к водозабору.

Мало того: розливы, подводки и радиаторы со временем забиваются илом — осевшими в них взвесями, которые попадают в отопительные приборы вместе с теплоносителем и оседают на участках с минимальной скоростью его движения.

Типичное состояние подводки к радиатору на отоплении после пяти лет работы без промывки.

Последствия уменьшения проходимости труб и появления залежей ила в радиаторах очень предсказуемы:

Уменьшение скорости циркуляции. Оно приводит к падению температуры обратного трубопровода и, соответственно, к снижению температуры в жилых помещениях;
Охлаждение последних секций секционных батарей. Именно там скорость воды минимальна, поэтому ил начинает скапливаться в нижнем коллекторе крайних секций и со временем полностью блокирует циркуляцию в них;

Если крайние секции остыли, батарее нужна промывка.

В наиболее запущенных случаях — разморозку отопительной системы или ее отдельных участков. Если циркуляция теплоносителя остановится в холода, вода в трубах и батареях очень быстро замерзнет. Поскольку при изменении агрегатного состояния на твердое она увеличивается в объеме, трубопроводы и отопительные приборы будут разорваны.

Без промывки

Промывка системы отопления в частном доме не нужна при соблюдении трех условий:

Система автономная (т.е. не подключена к теплотрассе, а имеет собственный источник тепла);
Она относится к закрытым системам теплоснабжения (без отбора горячей воды из отопительного контура и, соответственно, без обновления теплоносителя);
Она укомплектована мембранным расширительным бачком. Открытый бак подразумевает испарение воды и ее периодический долив.

Закрытая автономная система с мембранным бачком и без врезок ГВС.

Если все условия выполнены, теплоноситель в отсутствие утечек циркулирует в замкнутом контуре неограниченно долго. После выпадения в осадок небольшого количества солей и взвесей, которые содержатся в воде, загрязнение труб и радиаторов полностью прекратится.

Как промыть радиаторы отопления?

Схема промывки

Процесс этот не сложный, но требующий определенной информации. Самый простой – это промыть батареи водой с добавлением каустической или кальцинированной соды. И та, и другая сегодня есть в свободной продаже. Для этого нужно батареи отсоединить от труб системы отопления и снять их с кронштейнов.

После чего обязательно заглушить одно отверстие от трубы, а во вторую залить воду, размешанную с содой. Залить надо до края. После чего отверстие так же заглушается. В таком состоянии радиатор оставляют на час-полтора, затем надо потрясти его, переваливая с боку на бок, можно постучать по его секциям киянкой. Затем вода сливается в емкость, она еще пригодится для следующего радиатора. И последний штрих – это промывка чистой водой, можно использовать компрессор, это лучший вариант.

Промывку батарей отопления можно провести и специальной жидкостью, которую используют для чистки радиаторов автомобилей. Но в этом случае заливать данную жидкость можно только на минут так десять-пятнадцать, после чего батарея хорошо промывается чистой водой. Кстати, жидкость необходимо разбавлять только горячей водой.

Современные компании-производители химических чистящих средств предлагают и средства для промывки радиаторов. Не многие из них могут похвастаться отличными чистящими свойствами, но есть достойные экземпляры.

Процесс очистки

Какое бы средство для прочистки чугунных радиаторов не было выбрано, процедура промывания выглядит одинаково. Как промыть чугунные батареи отопления в домашних условиях? Для работы простыми средствами нужно пройти несколько этапов:

Сначала следует освободить радиатор от заглушек и вымыть из нее всю грязь обычной водой под напором. Хорошо, если есть водопровод или скважина с колонкой. Если нет, то можно воспользоваться емкостью большого объема и глубинным насосом

Неважно каким способом, но давление нужно создать. Далее необходимо заглушить радиатор с трех сторон, а через четвертое отверстие заполнить внутренние полости раствором любого средства на основе каустика

Установить футорку на место, выдержать какое-то время с постоянным потряхиванием радиатора. Каустическая сода избавит батарею от органической грязи. Освободить прибор от жидкости и, таким же образом, залить раствор лимонной кислоты

Этот состав лучше сделать горячим, так он будет быстрее и эффективнее воздействовать на осадок и растворять его. В таком состоянии радиатор нужно оставить на три-четыре часа. Но не в покое, его нужно периодически шевелить. Через указанное время раствор надо слить, легонько обстучать батарею со всех сторон. Размягченный под воздействием кислоты налет отсоединится от чугунной поверхности. Его можно будет вымыть обычной водой. Промывание нужно делать до того момента, пока из батареи не потечет чистая вода.

Каустическая сода избавит батарею от органической грязи. Освободить прибор от жидкости и, таким же образом, залить раствор лимонной кислоты. Этот состав лучше сделать горячим, так он будет быстрее и эффективнее воздействовать на осадок и растворять его. В таком состоянии радиатор нужно оставить на три-четыре часа. Но не в покое, его нужно периодически шевелить. Через указанное время раствор надо слить, легонько обстучать батарею со всех сторон. Размягченный под воздействием кислоты налет отсоединится от чугунной поверхности. Его можно будет вымыть обычной водой. Промывание нужно делать до того момента, пока из батареи не потечет чистая вода.

В особо сложных случаях, когда промывание радиатора в собранном состоянии не дает нужного результата, ее разбирают на отдельные секции. Прочистку выполняют поочередно каждой части отдельно. Только при обратной сборке рекомендуется не использовать старые межсекционные прокладки, надо заменить их на новые.

Промывка радиаторов

Если вы задумались о том, как промыть систему отопления в частном доме, то особое внимание следует уделить радиаторам. Решать эту проблему рекомендуется до момента запуска системы теплоснабжения

В магазине следует купить промывочные сварные краны, но лучшим считается приспособление, которое собирается из простого шарового вентиля и батарейной пробки. Его устанавливают при запущенном отоплении. Следует использовать его для удаления отложений по типу песка из батарей и подводки к ним. Перед тем, как промыть систему отопления в частном доме своими руками, необходимо удостовериться в наличии шланга со штуцером. Однако подобрать его необходимо с учетом диаметра резьбы: она должна соответствовать данному параметру на промывочном кране. В вентиль промывочника вкручивается штуцер, а свободный конец шланга отводится в канализационное отверстие. Промывочный шланг необходимо открыть и выжидать 15 минут.
