Приточная вентиляция своими руками: руковдство по монтажу

Достоинства и недостатки системы

Перед клапаном установлены фильтры для воздуха, которые задерживают пыль

Система приточной вентиляции домашнего или промышленного типа имеет свои плюсы и минусы, которые следует обязательно учитывать перед установкой. В перечень ее достоинств входит:

возможность циркуляции воздуха вне зависимости от условий погоды и внутреннего климата в помещении;
экономия расходов на газовое или электрическое отопление в зимний период при установке приточно-вытяжной системы, дополненной рекуперацией;
наличие очищающих фильтров;
отсутствие необходимости в постоянном контроле благодаря автоматической работе.

Приточная вентиляция: разновидности систем

Приточная вентиляция, оснащенная подогревом воздуха, встречается нескольких типов. Она может быть, например, индивидуальной и обслуживать квартиру (дом). Но может являться и центральной. То есть предназначенной для целого офисного центра или большого производственного помещения.

Но этим классификация не заканчивается. Потому что системы приточной вентиляции с подогревом также могут относиться к следующим трем типам:

С рекуперацией. К данному типу относятся такие системы теплообмена, в которых входящие и выходящие воздушные массы соприкасаются, чтобы обменяться теплом. Но этот вариант можно рассматривать только там, где зима не отличается особым холодом. Вентиляционные системы подобного типа являются пассивными. Их установку лучше производить поблизости от отопительных радиаторов.
Водяные. Если установлена такая приточная вентиляция, то ее подогрев осуществляется бойлером или радиатором центрального отопления. Основное ее преимущество состоит, в принципе, в экономии электроэнергии. Вероятно, по этой причине приточка с водяным подогревом воздушных масс наиболее популярна среди пользователей.
Электрические. Подобные установки отличаются довольно существенным расходом электричества. Если же говорить о принципе их работы, то они подобны обычному электрическому тэну, подогревающему продвигающийся в них воздух.

Но и этот принцип классификации вовсе не последний. Например, приточная вентиляция может быть естественной или принудительной (то есть оснащенной засасывающим вентилятором). Она может также быть дистанционно управляемой или ручной.

Ввод в комнату и диффузоры

Ввод в комнату ничем не отличается от ввода для бризера, поэтому, в зависимости от материала и толщины стен, а также наличия у вас денег, инструмента и времени, можно как пробурить дырку диаметром около 130 мм самостоятельно, так и пригласить специально обученных людей с коронкой нужного размера — делающих такие отверстия под бризеры и вентиляционные клапаны.

Отверстие обязательно выстилается теплоизоляцией (собственно, поэтому его диаметр должен быть больше диаметра трубы), после чего в него вставляется труба, и наружный срез отверстия шпаклюется.

Внутрь трубы также рекомендую положить один слой тонкой теплоизоляции, например, банального вспененного полиэтилена толщиной 5 мм — она будет служить дополнительной шумоизоляцией. Замечу, что более серьёзная шумоизоляция для такой задачи делается из трубы переменного профиля, но в целом необходимости в таком нет.

На рисунке приточного клапана Aereco EHT видно канал с акустической проставкой AEA 968.

На выходе из трубы ставится диффузор, направляющий поток воздуха в нужные вам стороны и, в идеале, ещё и позволяющий регулировать его интенсивность.

У меня это две модели. Первый — диффузор от приточного клапана Aereco EHT 780, довольно дорогое изделие с гигрорегулировкой (в моём случае ненужной; теоретически есть модель без неё, но практически ни у кого в продаже её не было; впрочем, гигрорегулировка отключается).

Меня в нём заинтересовала конструкция, рассчитанная на большой поток воздуха с выбросом его в стороны. Дело в том, что основной шум во всей системе в конечном итоге создаёт именно поступающий воздух, а возможные неприятные сквозняки и холодные углы — его недостаточное перемешивание с тёплым воздухом комнаты в зимний период.

EHT780 в полностью открытом состоянии даёт две горизонтальные струи воздуха вдоль стен комнаты. Под самим диффузором холод не чувствуется совсем, а там, где начинает чувствоваться, входящий поток воздуха уже достаточно перемешан с комнатным, чтобы это был не холод, а приятная свежесть (да, даже в -20 °С за окном проблемы со сквозняком с этим диффузором у меня не было).

Второй диффузор, в маленькой комнате — Soler&Palau BDO-100, аккуратный внешне и имеющий четыре шторки, позволяющие регулировать (до полного перекрытия) поток из него на все четыре стороны. Он менее комфортен, даёт больший уровень шума при той же скорости потока, а также худшее распределение потока по комнате, так что ставить его в большую комнату, на которую приходится основной расход воздуха, я бы, пожалуй, не стал — но в моём случае требующийся расход отличается раза в два, так что в маленькой комнате он к месту.

Важный момент: BDO-100 для работы с холодным забортным воздухом требуется доработать! Необходимо снять с него декоративную крышку и наклеить на её внутреннюю поверхность слой теплоизоляции толщиной 4-5 мм. Без этого зимой крышка будет охлаждаться так сильно, что на ней с внешней стороны, не обдуваемой потоком, будет конденсироваться — и стекать вниз — влага.

Для EHT 780 такая доработка не требуется, у него уже есть теплошумоизоляция.

Разумеется, в моменте стоит посмотреть, какие диффузоры сейчас есть на рынке. Например, у Aereco появился новый симпатичный клапан серии EHT2. Единственное — ещё раз подчеркну, что дешёвые всенаправленные диффузоры я не советую.

Экстремальная эксплуатации -25 °С

Закончился январь 2013, показания счетчиков за месяц:

вода — 2215 кВт*час, включая батареи
электричество на приточку — 48 кВт*час

В самый холодные дни (-25 °С) ежедневное потребление составляло 120 кВт (батареи + приточка).
В январе сэкономил на электричестве 3500 руб (по сравнению с январем 2013 года).
Так же порадовало, что даже на открытых частях воздуховодов нет конденсата, только изморозь.

В самый холодный день января первый раз сработала защита.
Вечером прихожу с работы, на улице -25 °С, приточка выключена. Начал разбираться.

посмотрел в контроллере список аварий — сработал капиллярный термостат защиты калорифера.
заслонка закрыта, вентилятор выключен
давление воды в норме — 8 Атм, потеков воды нет
водяной счетчик показывает, что циркуляция воды в норме — 200 л/час.
а вот температуры воды на входе резко упала до +55 °С (а еще утром была +75 °С)

Решился на эксперимент:

включаю Контроллер. Прогревается калорифер и открывается заслонка, включается вентилятор.
температура воздуха в канале начинает медленно падать (не хватает температуры приточной воды в +55 °С).
через 1 мин температура в канале по датчику воздуха достигает +20 °С, срабатывает капиллярный термостат и приточка выключается.

У меня были выставлены следующие параметры защиты:

температура защиты от замораживания обратной воды +15 °С
температура защиты от замораживания приточного воздуха +16 °С
температура защиты от замораживания капиллярного термостата +15 °С

Капиллярный термостат наиболее быстро реагирует, поэтому он срабатывает первым. Калорифер обдувается не равномерно и на отдельных его частях температура упала ниже +15 °С.

Понизил температуру капиллярного термостата до +10 °С. Приточка нормально запустилась, температура воздуха в канале стабилизировалась на +18 °С. Через 3 мин. такой работы автоматически включился электрический нагреватель и поднял температуру в канале до заданных +25 °С. Через день, температуры воды на входе поднялась до +65 °С и электрический нагреватель автоматически выключился.

Применение самодельных тепловентиляторов

Электрические модели могут отапливать малые площади, тогда как водяной их аналог используется для обогрева помещений с большой кубатурой, но возможно понадобится несколько приборов, чтобы распределить тепло равномерно.

Если по приезду на дачу нужно сразу отопить одну из ее комнат, то тепловентиляторы справятся с этой задачей быстрее других отопительных приборов. Его можно использовать также для отопления подвалов и цокольных этажей, тех комнат, где наблюдается повышенная влажность. Самодельные приборы смогут существенно снизить ее уровень и нужный период времени поддерживать стабильную температуру в помещении.

Подогрев приточной вентиляции: обеспечим жилье чистым воздухом и теплом

В ходе своей работы приточная вентиляция нагнетает уличный воздух в помещения здания. Самой простой механической разновидностью такой системы является аналог с вентилятором, монтируемым в отверстии в стене. Он обеспечивает обильный приток свежего воздуха. Но есть значительный минус — подача зимой холодных его масс.

Это может навредить здоровью обитателей здания и состоянию облицовки помещений. Вследствие этого, подобный вид приточных систем обычно применяется лишь в складских и производственных помещениях.

На фото — работа вентиляции с подогревом.

Обратите внимание!Для эффективного же воздухообмена в жилых зданиях была разработана схема приточной вентиляции с подогревом воздуха. Она незаменима в холодное время года и может включать в себя дополнительно, помимо согревания, очищение и увлажнение поступающих воздушных масс

Она незаменима в холодное время года и может включать в себя дополнительно, помимо согревания, очищение и увлажнение поступающих воздушных масс.

Принцип работы и элементы системы

Основные элементы системы вентиляции с подогреванием воздуха.

Подобная сеть может дополнительно оснащаться некоторыми устройствами.

Из чего состоит такая вентиляция

Элемент вентиляционной сети, непосредственно граничащий с улицей — это воздухозаборная решетка. Эта деталь может обладать разными размерами и формами.
Предназначена она не только для повышения эстетичности выхода воздуховода, но и защищает систему от попадания в нее осадков, птиц, животных, а также посторонних предметов.
Далее поток проходит через специальный пропускной клапан вентиляции.
Он служит для отсечения уличного воздуха, на то время, когда система отключается. Тем самым клапан предотвращает поступление холодных потоков в помещения зимой. Нередко данное устройство оснащается электроприводом, дающим возможность управлять им автоматически.
Следующий элемент современной приточной вентиляционной системы – это фильтр. Он дает возможность защитить от загрязнений саму конструкцию сети, а также вентилируемые комнаты. Наиболее распространены угольные фильтры, их следует заменять, по мере отработки.

Водяной калорифер.

За подогрев воздуха в приточной вентиляции отвечает калорифер. Данное устройство способно нагревать зимой нагнетаемые потоки до +29 градусов. Этот прибор по принципу работы может быть электрическим либо водяным.

Электрический воздухонагреватель.

Обратите внимание!В квартире либо небольшом доме оптимальный вариант — использовать электрический аналог.Он более компактен, прост в установке и эксплуатации.Для объемных жилых, общественных, коммерческих и пр. помещений, лучше выбрать водяной воздухонагреватель

Он более экономичен, благодаря отсутствию зависимости от электричества.

Чтобы уменьшить теплопотери здания и снизить нагрузку на калорифер, в приточных системах часто используется рекуператор. Он согревает поступающий уличный воздух, благодаря теплообмену с удаляемыми вытяжными потоками.
За нагнетание наружного воздуха в системе отвечает вентилятор.
По помещениям он распространяется, благодаря вентиляционным каналам.
Инструкция рекомендует вентиляционную систему с водяным воздухонагревателем дополнительно оснащать звукопоглотителем. Он понижает уровень шума от работающих устройств.
Равномерность распределения приточного воздуха достигается, благодаря использованию в схеме вентиляции диффузоров.

Как может осуществляться управление и контроль над системой

Пульт управления системой.

Когда проектируется приточная вентиляция с подогревом воздуха своими руками, ее схему можно дополнить современными устройствами, которые сделают эксплуатацию более удобной, комфортной и эффективной.

При помощи пульта управления можно контролировать и регулировать подачу уличного воздуха, а также его температуру.
Некоторые модели ПУ оборудуются таймером, он позволяет планировать действия и отдавать автоматике вентиляционной системы приказы на их осуществление на определенный день и даже час.
Помимо приточного вентилятора систему можно оснащать и вытяжным аналогом. Желательно, чтобы оба устройства имели защиту от перегревания.
Рекомендуется приобретать калорифер с термостатом, он предотвратит возникновение пожара.
Сеть можно дополнительно оборудовать манометром. Он будет определять колебания давления (динамического) потоков в воздушном фильтре.
Отсечный клапан монтируется на приточной ветке системы. Его заслонка, при помощи электропривода, автоматически опускается при отключении вентиляции. Поэтому зимой холодный воздух не проникает в помещения.

Пошаговая инструкция

Схемы и картинки

Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.

В любой схеме учитывают:

Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

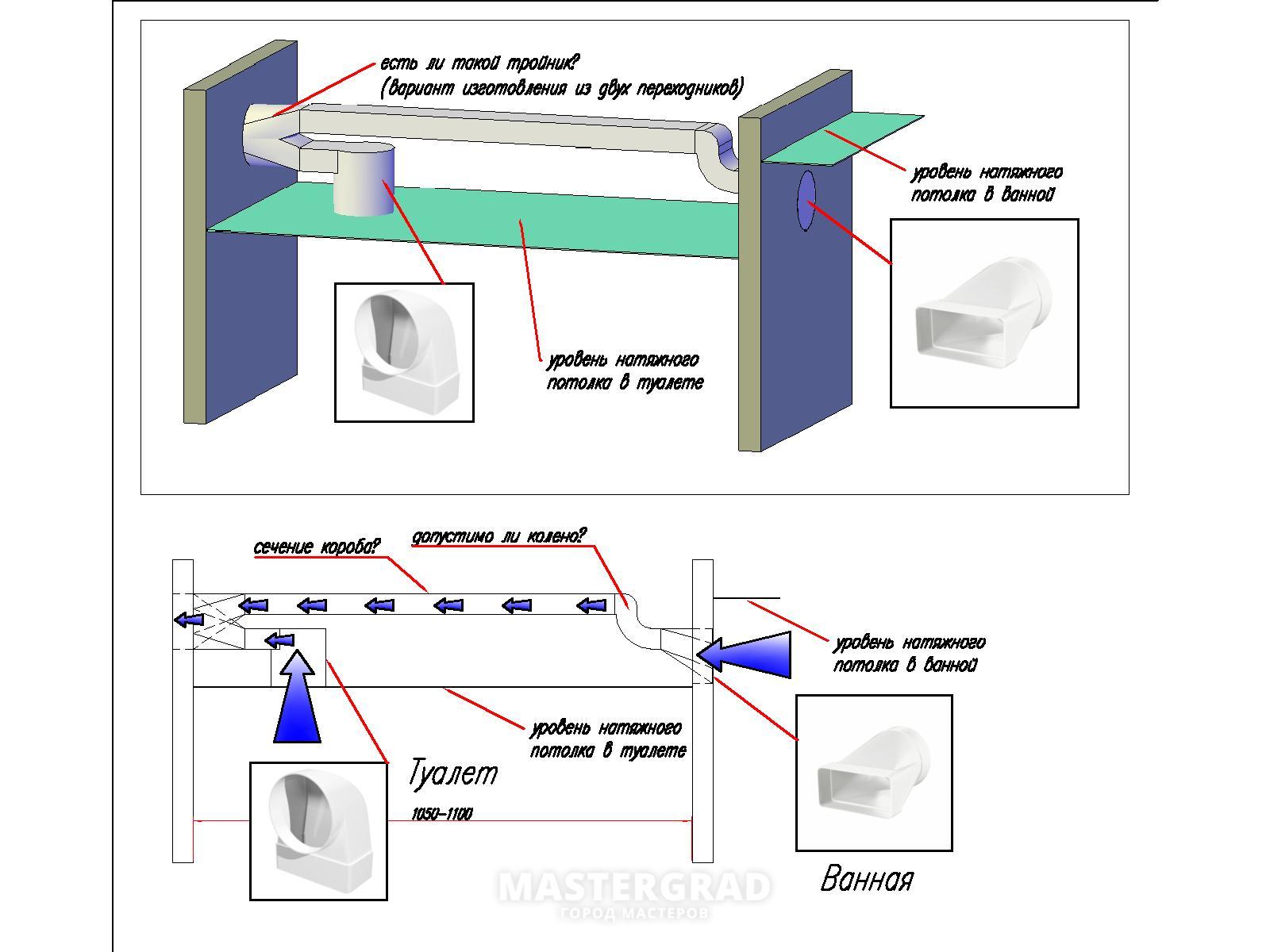

Схема воздуховодов вентиляции с подогревом в частном доме: Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе: Простой чертеж вентиляции с обратными клапанами на воздуховодах: Чертеж расположения воздуховодов в квартире:

Расчёты

Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:

количество этажей в доме;
площадь комнат;
планировку помещений;
количество проживающих на общей площади людей;
наличие бытовой техники (компьютеров, телевизоров, станков).

Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.

Для каждой определяется количество подаваемого воздуха.

ВажноРасчёт обычно ведётся согласно требованиям СНиП. Например:

Например:

для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
для спальни — не менее 30 м³/ч на человека.

При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).

Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха

Важно обеспечить не менее одного воздухообмена

Монтаж

Для монтажа оборудования потребуются следующие инструменты:

Перфоратор или алмазный бур.
Молоток или кувалда, отвёртка или шуруповёрт.
Гаечные ключи разных размеров и трещоточный ключ.

Этапы:

Подготовить плоскость для сквозного отверстия.
Выбрать его размеры, разметить пространство.
Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
После установки воздуховода все щели вокруг трубы залить герметиком.
Проложить каналы под проводку для автоматизации работы устройства.
Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
Систему проверить на работоспособность.

Подробнее об этапах установки вентиляционной конструкции в разных типах помещений, о существенных и значимых нюансах работ по монтажу вентиляции рассказано в отдельной публикации.

Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.

Системы вентиляции, обеспечивающие приток и обработку воздушных масс, поступающих непосредственно с улицы, как правило, используются исключительно в хозяйственно-промышленной сфере . Для бытовых условий такого рода системы не предусмотрены по умолчанию. Это одна из причин, заставляющая простых пользователей задуматься о том, чтобы собрать что-то похожее для домашнего использования. Но возможно ли это и каким образом можно решить эту задачу?

По большому счёту, возможно практически всё. Однако всегда есть ряд нюансов, которые следует учитывать. И об этом мы будем говорить в нашей статье – рассмотрим, что представляет из себя приточная вентиляция с подогревом своими руками и из каких основных узлов состоит. Обсудим вопрос домашней «приточки» с подогревом с точки зрения возможных решений этого вопроса, дополнив статью наглядными фото и тематическими видеороликами.

Устройство приточной вентиляции с подогревом воздуха

Различают два вида агрегатов для приточной вентиляции:

Моноблочные – складываются они из одного блока, который устанавливают на входе воздуховода. В таком блоке расположены все без исключения нужные приспособление, обеспечивающие качественную и верную службу вентиляционной конструкции. Такого рода устройство нередкого в целом вводится в стене либо в оконных рамах. Этот метод считается наиболее простым и самым не дорогим. Но в практике он довольно неэффективен, так как размещение его заборных вентиляторов не дает возможность охватывать многие зоны здания.
Монтажные – данные приточные вентиляционные системы обладают достаточной мощью для того, чтобы охватить высотные здания, производственные помещения больших площадей, многоквартирные дома.

Схемы приточной вентиляции

Самый простой тип установки:

Воздушный фильтр,
Нагнетающий вентилятор,
Нагревательный элемент.

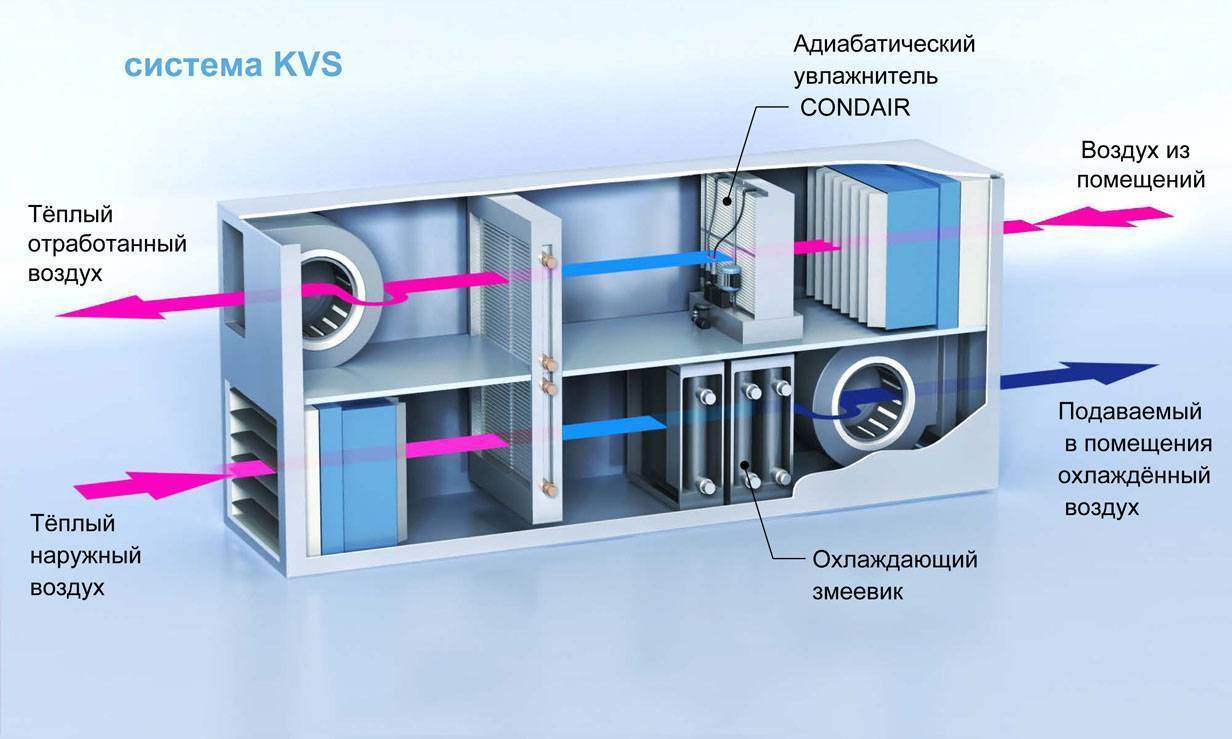

Как нагреть приточный воздух при помощи рекуператора?

Рекуператоры делятся на 2 вида:

Роторные – работают при помощи электричества. Имеют корпус цилиндрической формы, в который вмонтирован роторный элемент. Он постоянно вращается между клапанами «входящего» и «отработаного» воздуха. Достаточно габаритная деталь. КПД – до 87%.
Пластинчатые. Такие рекуператоры состоят из объединённых пластин. Приточный и «отработаный» воздух движутся навстречу друг другу, по разным клапанам. Это позволяет предотвратить рециркуляцию. Такие рекуператоры, как правило, небольших размеров.

Регулировка скорости вентилятора

Все указанные вентиляторы регулируются обычными тиристорными диммерами.

В принципе, можно использовать диммер от систем освещения, но если не жалко пары тысяч рублей, я рекомендую купить специализированный, типа такого. Отличия от осветительного у него два:

обратная шкала — от большей мощности к меньшей, это нужно для уверенного запуска двигателя из положения «выкл». На обычном диммере вы будете после включения прокручивать ручку до максимума, ждать выхода двигателя на режим, а потом убавлять скорость до нужной;
установка минимальной мощности — чтобы не задумываться на тему «дальше этого деления не крутить, двигатель остановится».

В системах умного дома можно использовать, соответственно, обычные осветительные диммеры.

1 Преимущества и недостатки

Систему с бытовым приточным вентилятором лучше монтировать в помещении, где постоянно находится большое количество людей. Воздушные массы в таких зданиях соответственно нормам должны обновляться каждый час. Если оборудование правильно установлено, то чистые потоки быстро распространяются по всей площади. Все современные системы работают по принципу приточной вентиляции, объединённой с вытяжным оборудованием. Такие приборы убирают из помещения грязный отработанный воздух и наполняют его чистыми потоками с большим содержанием кислорода.

Есть у прибора несколько недостатков:

необходимо самостоятельно понижать уровень шума;
значительные растраты электричества в зимнее время;
высокая стоимость.

Определение вентиляции приточного типа с подогревом

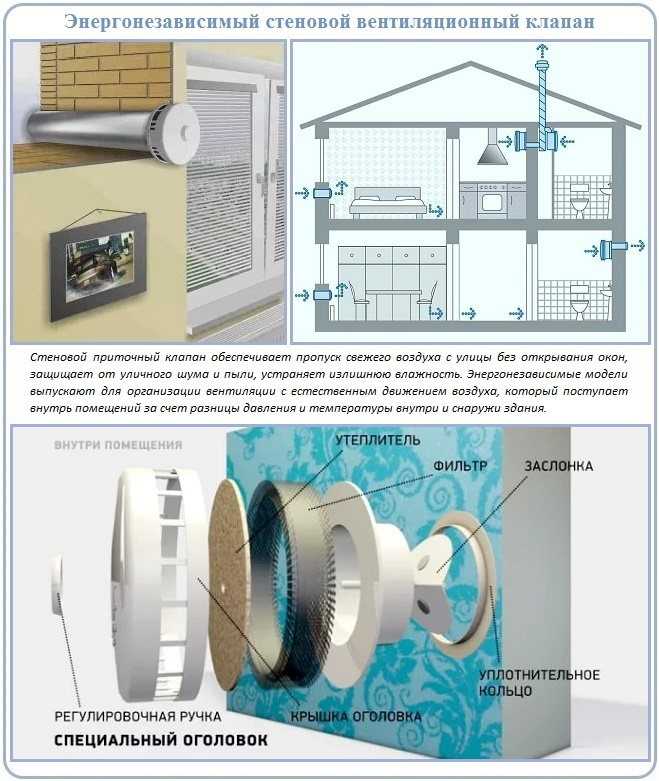

Приточные клапаны вентиляции с возможностью подогрева

Отличие приточной вентиляции от стандартных систем заключается в том, что она забирает воздушные массы с наружной стороны. В итоге атмосфера в помещении не только прогревается и охлаждается, но также дополнительно насыщается кислородом. Установка такой вентиляционной системы нужна в комнатах, где постоянно требуется очищенный и нагретый воздух. Ее ставят в квартирах, домах частного типа и на производстве. За счет особой конструкции использованные и прогретые воздушные потоки внутри нее не перемешиваются друг с другом. Подогревательный клапан чаще монтируют в стены при наличии окон из пластика в доме, поскольку они тормозят процессы естественного вентилирования. В перечень элементов такой системы входит:

воздухозаборная решетка, играющая роль защитного барьера для мусора и также являющаяся декоративной;
приточный клапан с подогревом для блокировки холодного воздуха зимой и горячего летом;
фильтры для очищения прогретого воздуха;
ТЭНы, работающие на электричестве, и водяной калорифер.

Виды систем вентиляции

Активное вентилирование

В таких системах циркуляция потоков осуществляется принудительно. Для эффективного воздухообмена применяют вентиляторы. Благодаря этому техническому решению, возможно управлять интенсивностью воздушного потока и контролировать прогрев или охлаждение того места где мы находимся. Такой способ вентилирования наиболее востребован.

Пассивное вентилирование

Движение воздушных масс происходит в результате перепадов давления. Они могут быть вызваны ветром на улице или работающей техникой внутри. К примеру, в квартире воздухообмен возрастёт, если открыть форточку или входную дверь, включить вытяжку на кухне, подключенную к вентиляции.

Рекуперация

Это смешивание внешних и внутренних воздушных масс. В холодный поток, приходящий с улицы, подмешивают часть тёплого воздуха из помещения. Смешивание происходит в рекуператоре, который объединяет два воздушных канала в один. Такой способ подогрева обычно используют в сложных системах вентиляции на предприятиях, в офисных комплексах и прочих подобных зданиях.

В квартирах устанавливают компактный обогреватель, который подаёт тёплый поток к вентиляционному каналу по подведённому воздуховоду. Для большего эффекта прибор размещают на стене возле батареи центрального отопления.

Схема компактного устройства с рекуператором

Компактные приточные системы

Устройство приточной вентиляции в квартире подразумевает применение компактного оборудования. Элементы и устройства рассчитаны на скрытую установку в небольших пространствах или крепление к стенам.

Применяют воздуховоды малых диаметров и сечений. Существуют варианты приточного вентиляционного оборудования, предназначенного для наружной установки (на внешней стороне стены или на балконе).

Самым простым устройством для приточного вентилирования с обогревом является бризер. Для его установки достаточно сделать сквозной канал и прикрепить прибор к стене.

Установленный в квартире бризер

Несмотря на небольшой размер, в корпусе бризера нашлось место для керамического нагревателя, многоступенчатого фильтра, воздухозаборника с клапаном и вентилятора.

Оборудование для компактных систем имеет низкий шумовой показатель. Это обусловлено применением вентиляторов малой мощности и обязательной шумоизоляцией корпусов активного оборудования.

Плюс такого способа проветривания — простота монтажа. Работу можно выполнить самостоятельно. Минусы — невысокая производительность, из-за чего происходит неравномерный воздухообмен и ограниченная площадь действия.

Принцип работы

Приточная вентиляция с подогревом очень проста по принципу работы. На первом этапе через воздухозаборник происходит затягивание воздуха и фильтрация его от крупного мусора и насекомых. После этого осуществляется передача воздуха непосредственно на корпус прибора.

На следующем этапе происходит конкретная очистка поступаемого воздуха от всех мелких частиц. Для этого в приточке есть несколько тонких фильтров для разной степени очистки.

После тщательной очистки воздух поступает непосредственно к нагревательным элементам. Если на устройстве есть возможность контролировать нагрев, то он происходит только в пределах заданных показателей. После нагрева стартует еще один процесс очистки, при котором воздух освобождается не только от пыли, но и от цветочной пыльцы, других аллергенов и запахов.

В итоге в помещение поступает очищенный и достаточно теплый воздух, температуру которого можно контролировать с пульта управления.

Как рассчитать мощности

При выборе приточной вентиляции с обогревом нужно правильно рассчитать ее мощность. Для этого стоит руководствоваться такими параметрами:

Тип помещения и его площадь – квартира либо дом (один этаж либо несколько, наличие цокольного этажа, нежилых помещений), офис, завод, спортзал и т. д.

В промышленных объектах с большими площадями и в помещениях с особенными условиями эксплуатации используют специальную вытяжную установку с подогревом воздуха.

Планировка вентилируемого помещения.

Для бытовых объектов важно расположение комнат, проходные они либо изолированные. От таких показателей будет зависеть количество и расположение вентиляционных устройств

Предназначение пространства помещения и количество людей, постоянно пребывающих нем.

При проектировании системы приточной вентиляции с обогревом нужно учитывать тип помещения, его предназначение и вероятное количество людей, которые будут постоянно в нем пребывать. В соответствии с европейскими нормами воздухообмен должен составлять 12-20 м3 на 1 человека в час.

Наличие дополнительной техники (промышленные объекты, офисы), особенности в эксплуатации. Если в помещении много такой техники как: компьютеры, печатные машинки, сварочные аппараты, печи и т.д. при выборе установки приточно-вытяжной системы это обязательно нужно учитывать. Также немаловажны особенности эксплуатации помещения. Так как установка, которая предназначена для эксплуатации в частных домах — никак не подойдет для банных комплексов, с сауной и бассейном.

Значительные отличия приточных вытяжных установок также и для разных климатических зон.
