Коллектор для теплого пола: что это такое и для чего он нужен, как его собрать

Как собрать коллектор

Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.

Инструкция по сборке коллектора теплого пола

Гребенка из полипропиленовой трубы

В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.

Схема монтажа полипропиленовых труб

Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.

Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;
разводные ключи.

Схема подключения теплого водяного пола

Также потребуются и определенные материалы.

Оборудование для системы водяного теплого пола

Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
Тройники.
Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

Коллектор теплого пола IVAR

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.

Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.

Почему самодельный коллектор?

В магазинах отопительной техники можно встретить большое разнообразие готовых распределительных коллекторов. В некоторых случаях трудно подобрать прибор с учетом каждого индивидуального типа отопления. Иногда приходится применять не один распределительный прибор, а два, что дает значительное удорожание системе.

Стоимость самодельной гребенки гораздо ниже, чем даже один промышленный коллектор, не говоря уже о двух. Создавая отопительный распределитель своими руками, можно учесть все особенности индивидуального отопления в конкретном доме.

Можно ли обойтись совсем без устройства коллектора при отоплении? Можно, но работа системы не будет полностью эффективной. Очень трудно будет в таких условиях отрегулировать отопление, в конце концов, хозяин придет к мысли о необходимости поставить коллектор.

Что ставиться на коллектор для теплого пола?

На коллектор могут быть установлены:

водосливные клапаны (служат для опорожнения коллекторной сети на период, когда отопление не требуется, или же для наполнения сети коллекторов в период отопления);
воздуховыпускные клапаны (предназначены для автоматического выпуска воздуха из трубопроводов при их заполнении или опорожнении);
счетчики тепла (позволяют контролировать объем подачи теплоносителя, тем самым экономить на оплате коммунальных услуг);
регулировочные краны (служит для регулировки степени нагрева системы «теплый пол», для подключения к общей системе отопления трубопроводов подогрева, для изменения внутреннего диаметра трубы подачи теплоносителя на другие направления);
отсечные клапаны (позволяют контролировать отток теплоносителя в системе в целом или в части системы в зависимости от того, где они установлены).

Монтаж коллектора для теплых полов

отталкиваться от количества контуровколлектор для теплых полов

Устройство регулировочного клапана предусмотрено в некоторых приборах. Посредством этих клапанов осуществляется корректировка расхода воды для каждого поворота трубы. Путем регулировки можно обеспечить равномерность прогрева помещения.

Установка прибора выполняется в специальном шкафчике, у которого толщина составляет 12 см. При выборе размеров коллекторного ящика исходят из габаритов всех элементов коллектора для теплых полов, а также дополнительных элементов, которые он имеет:

датчиков давления;
воздухосливов;
воздухоотводов.

Следует знать, что после монтажа коллекторной группы в ящике должно остаться место, которое используется для загиба от водяных труб всех контуров.

Работы по монтажу системы начинаются именно с установки коллектор для теплых полов в шкафчике. Он должен быть расположен таким образом, чтобы одинаковой длины были трубы от каждой комнаты. В отдельных случаях для размещения шкафчика выбирают место, максимально приближенное к самым крупным контурам. Монтаж шкафчика для коллектора может быть произведен в стену. Однако не следует выполнять углубление в несущих стенах.

Закрепить шкафчик следует таким образом, чтобы он находился выше уровня теплого пола. При этом должен быть исключён отвод трубы от коллектора вверх. Только в этом случае можно обеспечить правильную работу системы воздухоотвода.

Что потребуется для сборки главного распределителя для ТП?

Разновидности, комплектация и назначение отдельных узловых элементов коллекторов уже были описаны в статье «Выбираем коллектор для теплого пола: виды, комплектация». Поэтому здесь напомним вкратце, что для сборок его различных типов вам понадобятся:

пара базовых гребёнок (моноблочных либо составных) на подачу и возврат теплоносителя;
двухходовые шаровые краны. Два из них потребуется на отсечку подачи и обратки из первичного (радиаторного) отопительного контура. Остальные могут использоваться в качестве запорной арматуры на входе/выходе контуров теплого пола в соответствующую гребенку;
ручные клапаны – ротаметры для балансировки расхода теплоносителя в каждой ветке. Они обычно монтируются на коллекторе подачи для каждого контура ТП;
термостатические клапаны ручные или управляемые контроллером с сервоприводами;
циркуляционный насос, который целесообразно приобрести в комплекте готовой смесительной группы, совместно с кранами для подключения, байпасом, фильтром грязевиком и т.д. Следует заметить, что монтируя коллектор для тёплого пола своими руками по упрощенной схеме можно обойтись без насоса, используя только автоматический трехходовой клапан или двухходовые типа Unibox;
устройства контроля – манометры, термометры;
группы безопасности;
фитинги и различные соединительные элементы для крепления труб тёплого пола к коллекторам и т.д.

Дополнительные приспособления, которые устанавливаются в коллекторы

Схема устройства солнечного коллектора.

Чтобы производить автоматическую регулировку устройства теплого пола, в коллекторную конструкцию можно установить датчики погоды. Если на улице резко похолодает, интенсивность подогрева увеличится. Датчик погоды будет подавать сигналы на включение и отключение котла. Стоит заметить, что регулировка ручным способом является неэффективной. Датчики, которые зависят от погоды, будут проверять температуру несколько раз в минуту. Если появится необходимость, сервоприводы будут проворачивать вентиль в какую-либо из сторон на 5°.

Для того чтобы собрать простейший коллектор, нужно подготовить следующие элементы:

смесительный клапан;
ниппель;
переходник;
тройник;
колено;
муфта;
насос для циркуляции;
шаровый кран;
соединитель коллектора;
коллектор;
внешние и внутренние соединители;
приспособление для отвода воздуха.

Схема вакуумного коллектора.

Многоконтурный коллектор для теплого пола своими руками собрать тоже не очень сложно. Он включает в себя следующие элементы:

термоголовка с датчиком;
смесительный клапан;
муфта;
гайка;
тройник;
ниппель;
насос для циркуляции с подсоединенными кранами;
заглушка;
коллекторное устройство;
шаровые краны;
фитинги;
накидные гайки;
металлопластиковые трубы.

Если к коллекторной конструкции планируется подсоединять трубы системы «теплый пол», то для их фиксации следует применить фитинги для обжима. Перед фиксацией на трубе нужно сделать неглубокую фаску, чтобы труба могла плотно входить в гнездо для посадки. После установки и подключения коллекторной конструкции к котлу и к отопительной системе понадобится опрессовать трубы и проверить их на работоспособность. Опрессовку следует проводить приблизительно 3-5 часов. В таком случае даже при маленькой течке она сможет проявить себя. Несколько часов система будет прогрета на максимальном уровне. Вся коллекторная конструкция должна быть помещена в специальный шкаф, который устанавливается на стенку вблизи котла отопления или возле места подсоединения к теплому полу.

Стандартные конструкции подобного типа в большинстве случаев рассчитываются на 2-12 контуров. Сегодня в строительных супермаркетах можно найти приспособления различного уровня сложности. Самое простое устройство имеет вид трубы, стандартный диаметр отверстия составляет 1 дюйм, диаметр выходящего канала при этом равен 0,5 дюйма. Подобные элементы в данном случае снабжаются затворками. К подобной конструкции нужно докупить насосное оборудование, клапан для выпуска воздуха и систему контроля. Сервоприводы и термометры устанавливать необязательно. В процессе приобретения или изготовления конструкции для теплого пола своими руками следует руководствоваться собственными финансовыми возможностями. Исходить нужно также из того, какого типа конструкция будет нужна.

Собрать коллекторную конструкцию сможет практически каждый желающий. Для этого следует использовать одну из существующих схем.

Как правильно установить

Установка коллектора осуществляется в зависимости от места расположения магистральных труб котла, а также от конфигурации трубопроводов для каждого отдельного помещения. Как правило, местом монтажа выбирается точка, равноудаленная от каждой конечной ветки трубопровода до самых длинных.

Если предполагается отапливать достаточно большое количество смежных помещений, то целесообразнее заранее предусмотреть наличие и расположение также нескольких узлов по разделению теплоносителя. Соблюдение данного условия обеспечит оптимальный гидравлический режим функционирования всей системы целиком.

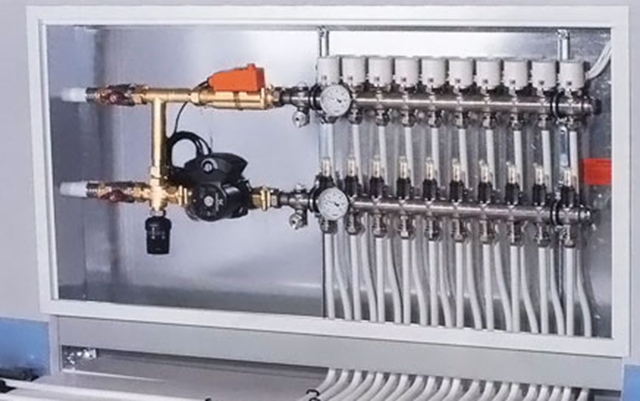

Коллекторный шкаф

Чаще всего применяются коллекторы, имеющие два выхода, но в некоторых случаях требуется установка смесительных узлов на четыре и более, вплоть до двенадцати единиц. В этом случае вся конструкция имеет достаточно большие размеры, поэтому ее очень часто «прячут» в коллекторный шкаф, который специально для этого оборудуют своими руками. Представляет собой металлический ящик, в который помещается сам коллектор и все его составляющие (насос, смесительные узлы, выводы петель и т.д.)

Он может быть закрытого либо открытого типа. Также как встроенным, так и навесным. Первые имеют лицевую сторону, декорированную под общий интерьер. А вторые, в большинстве случаев, имеют набивное порошковое покрытие.

Габариты шкафа напрямую зависят от размера коллектора с учетом всех дополнительных элементов. Оптимальная высота крепления – около полуметра от пола. Ниже крепить шкаф не совсем рационально, так как впоследствии будет не совсем удобно вставлять трубы в сам коллектор.

Кроме функциональных преимуществ, такая установка добавит эстетики в интерьер помещения, а также впоследствии будет защищать достаточно дорогую установку от случайных и нежелательных механических повреждений.

Подвал

Когда планируется использовать коллектор одновременно на два этажа дома, в котором есть подвальное помещение, то чаще всего местом положения гребенки определяют именно его.

Процесс установки

Для того чтобы осуществить монтаж, нужно сначала подготовить все комплектующие. К примеру, коллекторные системы VALTEC поставляются в разобранном состоянии. Для начала необходимо:

Снять при помощи отвертки один из кронштейнов для крепления устройства.
Установить отсечные клапаны.
На них закрутить автоматические воздухоотводчики.
Далее располагаются дренажные клапаны.
После ставятся заглушки и возвращается на место крепежный кронштейн.

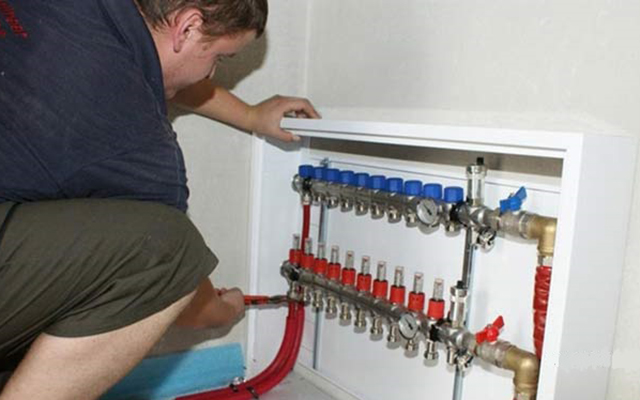

Инструкция по монтажу коллектора своими руками не представляет особой сложности:

Для начала выбирают место таким образом, чтобы длина всех отопительных контуров была примерно одинаковой.
Далее следует закрепить устройство на стене, чтобы коллекторный шкаф в сборе для теплого пола с насосом прокачки жидкости легко в нем умещался, а все регулировки осуществлялись быстро и удобно. Обычно это коробка размером не более 1х1 м и толщиной 12 см.
После закрепления подключаются все патрубки и собирается шкаф.

Советы и рекомендации

Прежде чем купить коллектор произведите расчеты необходимой длины труб, их положение. Лучше будет поставить вместо одного на 12 расходомеров два по 6, что поможет выровнять давление и температуру на слишком удаленных участках. Схема установки коллектора должна предусматривать его расположение на уровне, превышающем теплый пол или обогревательный контур для того, чтобы выведение воздуха из труб происходило корректно в автоматическом режиме.

Производитель	Стоимость в зависимости от количества расходомеров, рубли
2	3	4	5	6
Oventrop	4 100	5 150	6 100	7 000	8 100
Watts	3 550	4 650	5 700	6 750	7 800
Kermi	3 500	4 400	5 500	6 450	7 500
Rehau	8 200	9 350	10 700	12 150	13 550
Valtec	—	6 600	7 950	9 300	10 700

Производитель	Цена
7	8	9	10	11	12
Oventrop	9 250	10 200	11 300	12 250	13 400	14 400
Watts	9 000	9 950	11 000	12 050	13 100	14 250
Kermi	8 550	9 600	10 700	11 750	12 700	13 850
Rehau	15 250	16 900	18 350	19 800	21 450	22 550
Valtec	12 400	13 850	15 250	17 200	18 050	19 450

Исходя из приведенных в таблице данных, можно сделать вывод: стоимость коллектора Kermi для системы теплый пол сегодня является одной из самых доступных, несмотря на то, что это качественный продукт от немецкой фирмы, выполненный из нержавеющей стали.

Дорогую ценовую категорию представляют молодая российско-итальянская компания Valtec и германский «динозавр» Rehau. Первая, появившись в 2002 году, уже успела обогатить свой ассортимент латунными и стальными приборами и коллекторными шкафами. Вторая, обладая таким же ассортиментом, имеет за плечами более 60 лет опыта. Именно поэтому коллекторы Rehau для системы теплого пола с расходомерами занимает в таблице высшую ценовую категорию, ведь, доверившись профессионалам, шансы на неудачу – минимальны.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
колба из прозрачного пластика или стекла с нанесенной шкалой;
поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку. Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм). Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов

Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Назначение и состав коллектора

Сколько бы не стоили коллекторы, назначение состав их одинаков, цена зависит только от качества производителя составляющих. Вот основные составляющие:

1,2 — корпуса коллектора; 3 — переходник; 4 — дренажный кран; 5 — отводчик воздуха автоматический;

6 — клапан отсечной; 7 — крепеж коллектора; 8 — евроконус для подключения труб контура.

Расходомер предназначен для регулировки равномерного скорости потока воды в каждом контуре при их различной длине, это необходимо для того чтобы все контуры имели одинаковую температуру, в ином случае разные части пола буду разной температуры. Ведь как известно, жидкость течет по пути наименьшего сопротивления, поэтому без расходомеров контуры малой длины будут горячее длинных контуров.

Расходомеры устанавливаются в подводящий коллектор. Регулировочной гайкой или кольцом (в зависимости от производителя) выставляется условный проток, в литрах в минуту, по контуру, который можно наблюдать по шкале на прозрачной колбе. Конечно это можно сделать и простыми вентильными кранами, но точность будет гораздо ниже, а от этого пострадает эффективность теплого пола.

Сервоприводы также автоматически регулируют поток, только уже на обратке коллектора, монтируются на каждый контур. Работают они в паре с термостатами, которые устанавливаются в каждой комнате и посылают сигнал на сервопривод для прикрытия или приоткрытия определенного контура. С одного термостата может управляться несколько сервоприводов.

Выпускают разные модели сервоприводов, с разным рабочим напряжением, но по принципу действия есть 3 вида сервоприводов:

нормально открытые — начальное положение клапана открытое, то есть когда на сервоприводе нет напряжения, то он находится в открытом (пропускном) положении.
нормально закрытые — начальное положение клапана закрытое, когда нет напряжения на нём клапан закрыт для прохождения теплоносителя.
универсальные, переключающиеся, которые могут быть как нормально открытыми, так и нормально закрытыми.

Примерную комплектацию коллекторного узла и способы его регулировки Вы можете посмотреть в видеоролике.

https://youtube.com/watch?v=VsoHCOzCnzc

Типы коллекторов

Коллекторы делятся на несколько разновидностей в зависимости от их цены, набора функций и материала изготовления. Наиболее дорогими и надежными считаются узлы, сделанные из нержавеющей стали. Латунные коллекторы включают в среднюю категорию, они способны прослужить долго, если сделаны из качественного и прочного сплава. Недорогие устройства изготавливаются из полипропилена, они подходят только для низких температур. Сам прибор внешне представляет собой часть трубы с нужным числом отводов, он может иметь простую или сложную комплектацию.

В перечень распространенных вариантов входят коллекторы:

с фитингами для подсоединения контуров;
с кранами интегрированного типа;
с вентилями для регулирования воды.

Коллекторный шкаф. Рекомендации к расположению

Если Вы хотите скрыть коллекторный узел, то Вам не обойтись без коллекторного шкафа. Ничего особенного в нем нет, это простой шкафчик из металла, который монтируется к стене. Внутри у него закреплены вертикально две планки, которые можно выставить по ширине под размер устанавливаемого на них коллектора. Шкафы бывают двух видов: для расположения у стены и для расположения в нише (углубления) стены. Также в шкафу производят расключение всех контуров теплого пола с другими деталями теплоснабжения дома и устанавливают дополнительное оборудование. Размещение

Коллекторный шкаф следует устанавливать с расчетом поднятия уровня будущего пола за счёт его слоёв. После установки шкафа в него заводят вводную (подающую) и обратную (возвратную) трубы. Вводная труба отвечает за подвод горячей воды (теплоносителя) с котла или центрального отопления. Обратная труба служит для отвода остывшей воды из контура обратно в котел для последующего нагрева. На каждую из труб монтируются запорные краны с муфтами для последующего подключения коллектора.

Место для коллекторного шкафа в квартире или доме выбирают с таким расчетом, чтобы все контуры теплого пола имели приблизительно одинаковую длину, по рекомендациям не больше 70 метров.

Как настроить

После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.

Регулировка насосно-смесительного устройства:

Снимаем терморегулятор, он может повлиять на регулировочный процесс.
Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.

Ставим вентиль на максимум

Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:

Этот показатель выставляется на балансировочном клапане.

Регулировка балансировочных клапанов

Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.

Настройка перепускного вентиля

Если тёплый пол имеет несколько контуров, необходимо производить регулировку таким образом каждой петли.

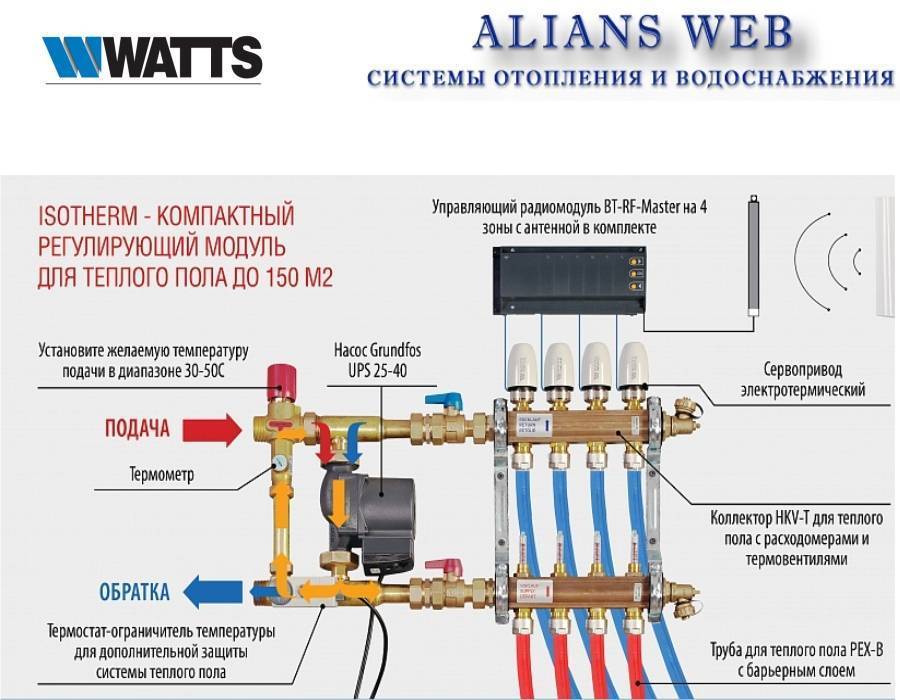

Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.

Сборка и подключение

Последовательное описание всех этапов, как правило, находится в инструкции-приложении в комплектации к устройству.

Но в любом случае правильно собрать коллектор можно по следующему алгоритму:

Первоначально устанавливается коллекторный шкаф или устраивается специальная ниша с рамкой, либо оборудуется место в подвале.
Присоединение к котлу. Теплоноситель должен подаваться снизу, а обратка, соответственно, идет сверху. Шаровые отсекающие (вентили) должны быть установлены строго перед рамкой.
Сразу же за ними следует монтировать насосную группу. Она не только отвечает за поддержание необходимого уровня давления в системе, но и смешивает остывшие водные потоки из контуров с нагретой от котла водой.
Далее идет монтаж пропускного клапана, оснащенного ограничителем температуры. За ним следом фиксируется распределительная гребенка.
Разводка на полы. Трубы, которые идут в пол, должны закрепляться в верхней части, а идущие из самой системы, соответственно, внизу.
Также в процессе монтажных работ могут понадобиться дополнительные элементы. Чаще всего используется компрессионный фитинг, состоящий из зажимного кольца, опорной втулки, промежуточной гайки из латуни.
Далее производится настройка коллектора.
Завершающим этапом является опрессовка для контрольной проверки герметизации всех произведенных соединений. Коллекторная группа подключается к насосу, с помощью которого нагнетается давление в системе.
Контур должен находится под давлением около суток. Если показатели за это время остались неизменными, то сборка и отладка прошла успешно, система теплого пола полностью готова к эксплуатации.

Регулировка температуры

Диапазон нагревания воды в обычных котлах составляет от 60С до 85С, а максимальный температурный показатель, рекомендуемый производителем теплых полов, составляет около 30С. Поэтому необходимо отрегулировать температуру циркулирующей жидкости с помощью узла управления.

Делается это так:

Горячий теплоноситель перемешивается с остывшей жидкостью смесительным клапаном; это можно произвести либо самостоятельно вручную, либо используя сервопривод, который не входит в стандартную комплектацию и приобретается отдельно.
Сборный узел регуляции имеет несколько запорных кранов, монтируемых на подачу и обратку каждого запитанного контура. Именно они контролируют интенсивность отопления. При этом можно отрегулировать не только систему в общем, но и каждый участок отдельно.

Коллектор своими руками

Покупка готового устройства дает возможность гарантийной и бесперебойной работы, а также обеспечивает легкость и простоту монтажа. Однако узнав, сколько стоит готовый комплект, многие задумываются о том, как самому сделать коллектор.

Одним из бюджетных вариантов самостоятельного изготовления коллектора является сборка устройства из пропилена. Из чего состоит? Собирается из обычных полипропиленовых труб диаметром в 25 мм либо в 32 мм, которые широко используются при обустройстве водопровода и/или отопления.

На такую гребенку также можно поставить воздухоотводчики, запорные краны и сливные отверстия. При сборке потребуются такие элементы как фитинги, тройники, отводы и др. Их количество напрямую зависит от числа имеющихся в системе контуров.

Но следует учитывать, что данный коллектор будет иметь слегка большие габариты, чем заводской вариант, а также и то, что его никак нельзя оборудовать расходомерами. Поэтому расход воды придется контролировать самостоятельно при помощи вентилей или клапанов. Это достаточно неудобный способ, так как он не отражает реальный расход теплоносителя по каждому контуру в отдельности.

Самодельные конструкции

Поэтому многие «самоделкины» собирают своими руками различные варианты коллекторов, сообразуясь со своим кошельком и наличием комплектующих.

Есть два варианта такого пути:

Собрать коллектор из покупных комплектующих, пользуясь тем, что практически все они есть в продаже. Это может быть экономно, но качество применяемых изделий оставляет желать лучшего.
Заменить некоторые детали коллектора на трубы из полипропилена. Здесь ожидаемая экономия может составить до 40%, но эстетика готового устройства и надежность, мягко говоря, не очень…

Схема коллектора на 3 петли может быть реализована следующим образом:

Сначала следует собрать трубы коллектора — обратки и теплоносителя, питающего тепловые контуры. Для этого используют по одной гребенке на 3 канала или по 3 однопетельных узла на каждый коллектор.
Коллектор обратки комплектуется датчиком протока или расходомером и установленным встречно узлом подключения рукавов подвода обратки по каждой петле. Однопетлевые коллекторы соединяются резьбовыми элементами в гребенку. Каждая петля теплоносителя содержит теплодатчик с исполнительным механизмом и узел подключения магистрали питания теплового контура.
К одному концу коллекторов подключены воздухоотводчики, а с другой – к трубам коллектора подключен насос перекачки теплоносителя, и дополнительно к этой точке подключается термостатический вентиль или сервопривод, который время от времени пополняет смеситель горячей водой.
Коллектор в сборе крепится к стене, проверяется на работоспособность и подключается к тепловым контурам. После этого проводится окончательный монтаж и настройка всей системы.

Здесь приведен простейший работающий вариант коллектора для теплого пола доступный широкому кругу мастеров самоделок. Возможности реальных коллекторов часто расширяют, подключая более сложные системы регулирования и учета.

Если самодельный коллектор будет спаян из полипропиленовых труб, то необходимо пополнить арсенал своих инструментов специальным паяльником для сварки деталей из этого полимера.

При сборке способом сварки размер каждого однопетельного узла увеличивается за счет швов, а если тепловых контуров больше 3, то весь коллектор становится громоздким, и его установка становится проблематичной. В остальном схема пластикового коллектора и его настройка ничем не отличается от описанного ранее.

Смотрите видео, в котором опытный пользователь разъясняет нюансы сборки коллектора для теплого пола своими руками:

Принцип действия

Работа узла происходит так: теплоноситель циркулирует по всем контурам напольного обогрева, побуждаемый насосом.

Расход в каждом контуре регулируется клапаном вручную либо автоматически, от капиллярного или сервопривода. Когда температура в подающем или обратном трубопроводе (в зависимости от схемы) снижается меньше установленного значения, двух — или трехходовой клапан начинает подмешивать горячую воду из системы, а теплоноситель из обратки поступает в общую сеть. На рисунке показана схема работы коллектора с накладным датчиком температуры воды и двухходовым клапаном:
