Шлейфовое соединение розеток по пуэ

Особенности монтажа группы розеток шлейфом:

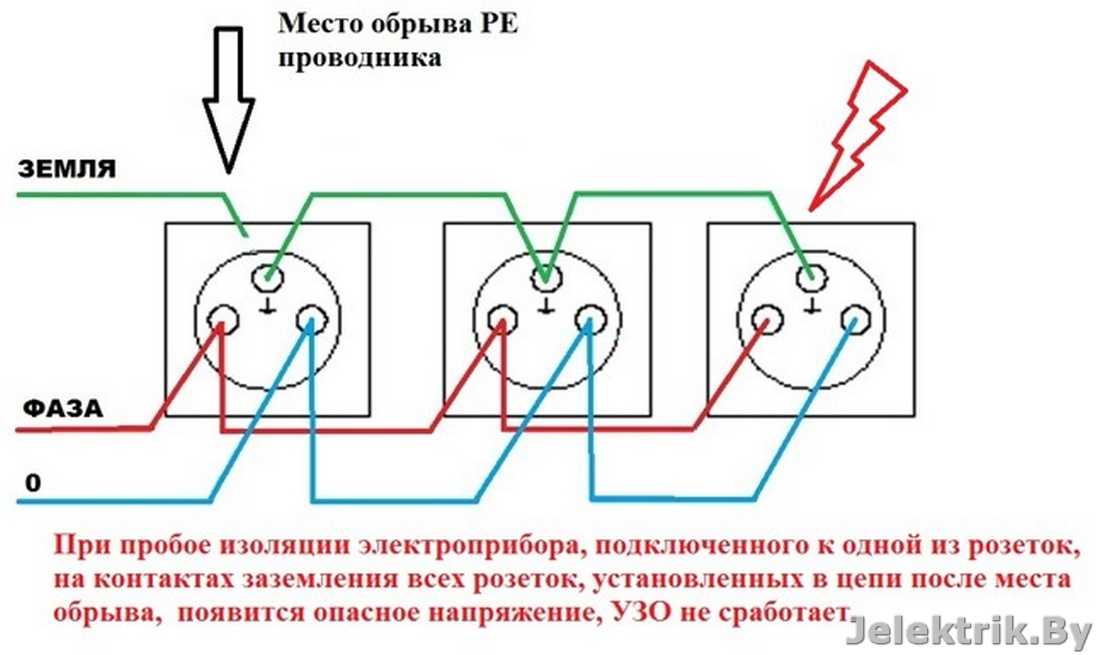

Согласно требованиям ПУЭ, РЕ-проводник не должен иметь разрывов. Для его соединения с клеммами электроустановки необходимо использовать отдельные ответвления. Неправильное присоединение заземляющего проводника может привести к тому, что в случае его обрыва на одной из розеток все остальные устройства также окажутся незаземленными. Поскольку определить качество заземления без проведения специальных измерений или визуального контроля целостности РЕ-проводника невозможно, то в этом случае не удается достигнуть необходимого уровня электробезопасности.
Для защиты потребителей, питающихся от группы розеток, должен использоваться автоматический выключатель на 16 А. Если совокупная мощность запитываемых электроустановок превышает 3 кВт, то для каждого устройства необходимо прокладывать отдельную линию.

Особенности шлейфового соединения

Шлейфовое соединение применимо как к отдельным розеткам, так и к их группе в одном блоке. Пример последнего соединения показывает рисунок 2.

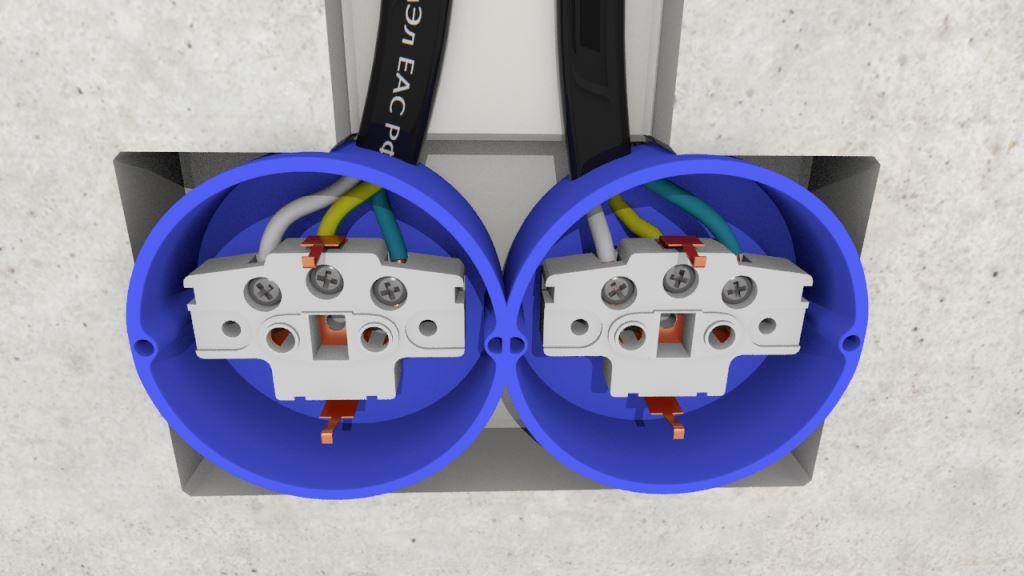

Рисунок 2. Шлейфовое соединение розеток одного блока

При построении “шлейфовой” части системы розеток, кроме определенного уровня эстетических показателей необходимо обязательно обеспечить:

защиту от перегрузок кабелей шлейфа;
требуемый уровень эксплуатационной надежности.

Защита от перегрузок, что является гарантией от возгорания кабеля, предусматривается еще на этапе планирования сети и касательно линейной части проводки достигается:

выбором соответствующего сечения токопроводящих жил кабеля (лучше всего для этого брать кабель с жилами сечением 2,5 мм2);
применением кабелей проверенных производителей, которые не занижают сечение жилы относительно значения, указанного на маркировке продукции.

Эти мероприятия дополняют правильным выбором порога срабатывания защитного автомата.

Рисунок 3. Варианты шлейфового соединения розеток (сверху — правильное, снизу – неправильное). Заземляющий провод условно не показан

Необходимый уровень эксплуатационной надежности формируемого шлейфа достигается тем, что розетки нельзя соединять проводом последовательно, т.е. так, как показано на нижнем рисунке 3.

Единственный допустимый способ подключения к шлейфу – только с помощью отводов (рисунок 3 сверху). Одновременно такой подход гарантированно сохраняет непрерывность заземляющих цепей.

Нижняя по рисунку 3 схема работоспособна в нормальном режиме. Однако, в ней при отгорании контакта одной из розеток следующие за ней по шлейфу обесточиваются из-за разрыва цепи.

Способы подключения

Существует две основные схемы подключения розеток в квартире. Радиальное, которое еще называют «звездочкой», предусматривает подвод отдельной линии к каждой розетке. Этот способ требует дополнительных финансовых вложений, так как понадобится много дорогостоящего кабеля. Трудности возникают, если в квартире уже выполнена отделка и приходится штробить стены. Достоинства метода – простота и надежность. Его рекомендуется использовать для подключения мощных электрических приборов.

Второй способ – параллельный или шлейфовый, когда к одной линии подсоединяют одновременно несколько точек. Такая схема повышает экономию, но снижает безопасность и надежность электропроводки. Используют ее, если нужно подсоединить питание к группе розеток. Отдельные участки можно формировать в зависимости от расположения приборов.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

новая точка, удаленная от существующей на пару метров;
сдвоенная модель вместо одинарной;
целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Установка блока розеток

Для работы необходим определенный набор инструментов:

Вначале выполняют схему разводки. На ней указывают расположение распределительных коробок, розеток, выключателей. Размечают трассу, по которой будут идти провода. Они должны располагаться строго вертикально и горизонтально, иметь не более одного изгиба под прямым углом. Глубина каналов до 2,5 см, ширина 3. Длина от коробки до розетки не более 3 метров. Схему следует сохранить, чтобы при следующем ремонте во время работ не попасть в провод.

Наиболее трудоемкая работа – штробление стен. Удобнее это сделать специальным инструментом, но можно обойтись и подручными средствами – молоток, зубило, «болгарка», дрель с победитовым сверлом 8–10мм. Ее следует держать перпендикулярно стене, работать на малых оборотах. Сверло периодически охлаждать в воде.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки

Здесь, не имея опыта, достаточно сложно найти баланс

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

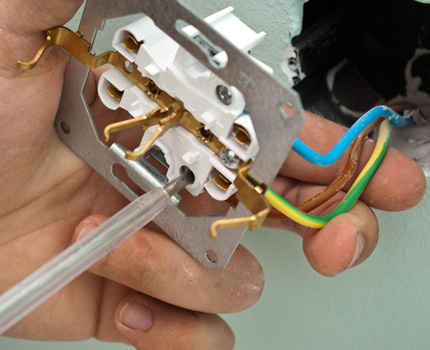

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Электропроводки в чердачных помещениях

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок:

открытая;
проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов — на любой высоте;
незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий — только на изоляторах) — на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;
скрытая: в стенах и перекрытиях из несгораемых материалов — на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.

Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.

2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2.1.63–2.1.65.

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).

Окончательный вердикт для соединений методом шлейфа

В ПУЭ четко прописаны нормативы, которые дают безапелляционные рекомендации:

Пункт 7.144 – чтобы подключать открытые проводящие части элементов к заземляющим и нулевым проводникам необходимы отдельные ответвления. Соединять защитные проводники последовательным способом нельзя.
Пункт 1.26 ответвления выполняют в коробке, если она соответствует проведению таких работ или в корпусе электрического изделия, розетка к ним относится.

Чтобы не возникло возгорания, если проведено шлейфовое подключение розеток, нужно в обязательном порядке рассчитать нагрузки, которые будут испытывать потребители.

Предстоит учесть:

Дополнительные контакты в проводниках являются слабыми звеньями.
Розетка рассчитана на потребление номинального тока в пределах 16 А. При подключении такой нагрузки, негативных воздействий не будет. Если включить приборы во все точки, не выдержит кабель из-за суммарного тока, превышающего номинальное значение.
Когда хозяин планирует включать в одной комнате аудиотехнику, телевизор, компьютер – не особо мощные приборы, бессмысленно подводить для них отдельные точки.

Для целого дома, если в нем появилось много техники, бытовых приборов, сантехнического оборудования, лучше не нарушать электротехнических правил. Нужно сделать все розетки автономными, тогда не придется при включении новой электропечи, мультиварки или гриля задумываться, насколько опасна, одновременная работа мощных приборов, какие последствия в целом ожидают от перенагрузки электросистемы. Сколько бы ни было затрачено средств на надежную проводку, это будет выгодней по сравнению с ремонтом квартиры после пожара, если останется, что восстанавливать.

Подключение розеток шлейфом: правильно ли это? Отвечаем подробно!

Сегодня, когда практически все бытовые потребители электроэнергии подключаются к электрической сети 0,23 кВ через розетку, от правильности её подключения зависит как надежность питания подключаемых электроприборов, так и безопасность самих пользователей. Все современные (вновь монтируемые) однофазные сети выполняются в трехпроводном исполнении, а устанавливаемые розетки должны иметь три контакта – фаза ( L ), ноль ( N ), защитный заземляющий проводник — «земля» ( PE ). Данная маркировка соответствует условному обозначению проводников питающей сети и установлена действующими правилами.

Все бытовые мощные потребители электроэнергии рекомендуется подключать к электрической сети через одиночные розетки или клеммные устройства, как правило, по радиальным выделенным линиям, которые монтируются от распределительных устройств (вводных щитов). Применение радиальных схем питания требует значительных материальных затрат на приобретение расходных материалов и электромонтажные работы, но этот недостаток компенсируется надежностью подключения и безаварийной работой сети. Остальная бытовая сеть обычно делится на две группы – освещение и розеточная сеть. Монтаж розеток выполняется обычно ответвлением (отпайкой) от основного проводника, питающего конкретную розеточную группу помещения. И если установка одиночных розеток не вызывает вопросов, то монтаж в одном блоке двух и более розеток требует пояснения в части монтажа защитного заземляющего проводника, т.к. обеспечение электробезопасности человека и домашних животных имеет первостепенное значение.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Общие сведения о подключении шлейфом

Перед электропроводкой делают расчет, разрабатывают схему с точками подключения. Для этого устанавливают параметры по:

Типу розеток.
Количеству электрических приборов.
Мощности.
Размерам комнаты.
Планировки.

Графическое распределение покажет, где будут стоять распределительные коробки с выключателями и розетками. Путь проводников прокладывают по вертикальным и горизонтальным линиям, изгибы идут под углом в 90 град. Глубина и ширина штробов не больше 3 см. Расстояние между точками соединения не должно превышать 3 метров. Схематическое расположение проводников сохраняют, это пригодится при проведении ремонтов.

Основная информация о работе заложена в порядке выполнения электропроводки. Сюда входит:

Подготовка рабочего места.
Разметка на стенах каналов для проводников, чтобы выполнить штробление.
Разработка выемок.
Прокладка проводов от коробки распределения к каждому подрозетнику в последовательном порядке.
Монтаж розеток.
Обустройство ответвлений, чтобы подключить проводник с нулевым и фазным кабелем.
Соединение фаз с устройствами.
Прикрепление клемм изделий с коробкой.

Самой трудоемкой работой является выдалбливание в стенах каналов и отверстий. Для этого используют набор инструментов в виде:

Молотков.
Зубил.
Болгарок.
Дрелей.

Электропроводку выполняют электрики с соблюдением норм и техники безопасности. Не подготовленным людям лучше не заниматься опасными, для окружающих и собственного здоровья, действиями.

Монтаж ответвлений в подрозетнике

Чтобы в полной мере соблюсти требования ПУЭ и при этом не нести слишком больших затрат на прокладывание отдельного РЕ-проводника к каждой розетке, можно сделать ответвления непосредственно в подрозетнике. Для этого могут использоваться специальные клеммники или обжимные гильзы.

Главным достоинством клеммников является отсутствие необходимости использования специального инструмента для их монтажа.

Такие изделия устанавливаются очень быстро и просто. Кроме того, каждое из них может быть легко демонтировано для проведения ремонта или обслуживания мест соединения элементов проводки.В свою очередь, к преимуществам обжимных гильз относится более высокое качество электрического соединения, а также их низкая цена.При использовании клеммников или обжимных гильз необходимо действовать очень аккуратно, поскольку потребуется компактно расположить все полученные соединения в подрозетнике. Некоторые специалисты рекомендуют не ограничиваться выполнением ответвления для заземляющего провода, а выполнять подключение фазы и нуля к контактам розетки аналогичным образом.Фазные и нулевые провода допускается подсоединять непосредственно к контактам розетки.

Качество такого соединения во многом определяется типом контакта.Стандартные болтовые зажимы часто не способны обеспечить достаточную надежность соединения сразу двух вставленных в них проводов. Поэтому для устройств, предназначенных для подключения шлейфом, необходимо использовать клеммники. Другой вариант – применять качественные устройства, оборудованные несколькими зажимами для каждой клеммы.

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

Демонтируем действующий выключатель, не трогая монтажную коробку.
Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
Аккуратно сверлим отверстие для подрозетника.
В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

Параллельное соединение или подключений звездой.
Последовательное или шлейфом.
Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

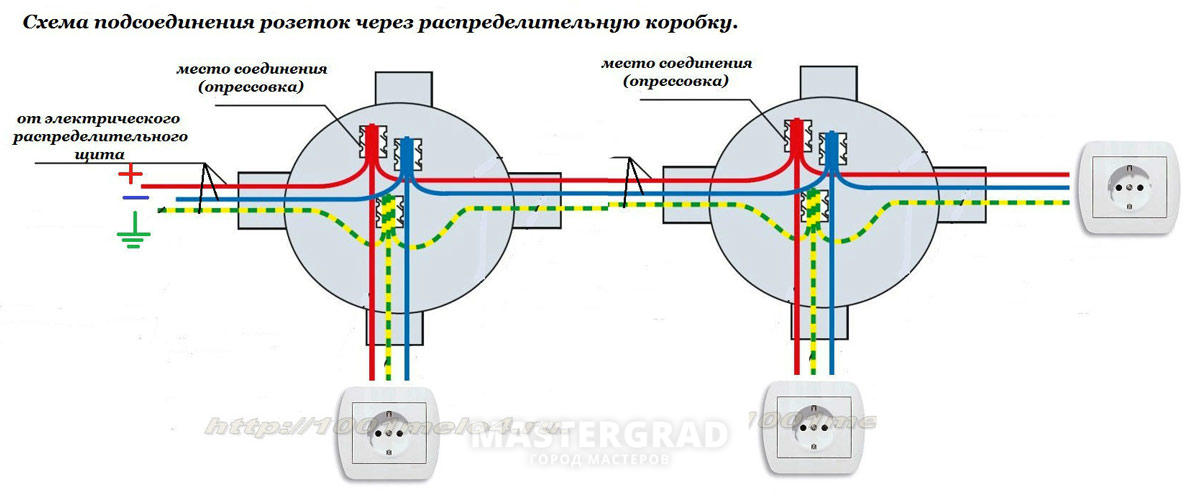

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.
