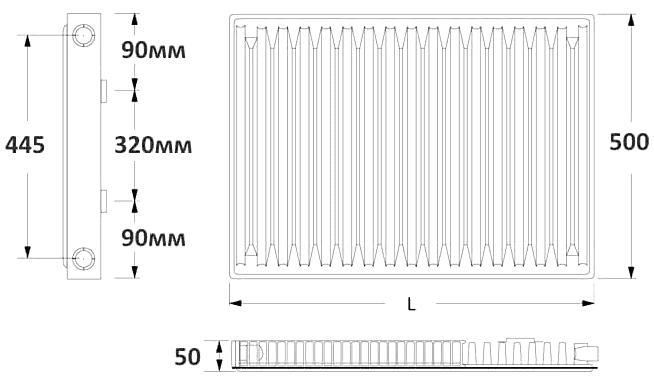

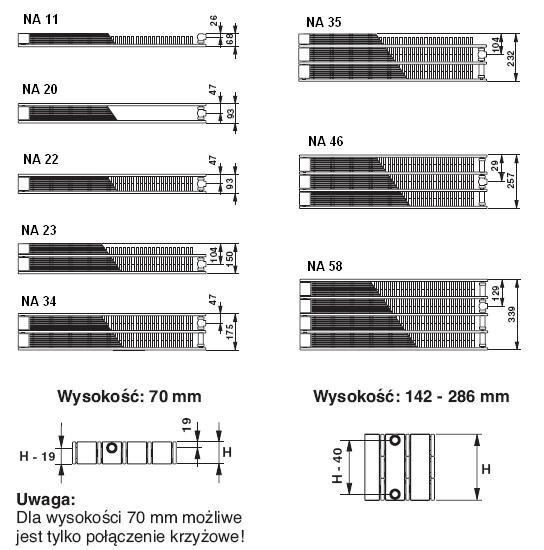

Радиатор отопления пластинчатый размеры

Что это такое батарея гармошка

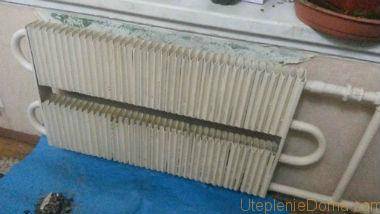

Батарея гармошка без кожуха.

Батарея гармошка – это регистр отопления из круглых труб с оребрением. Трубы и оребрение сделаны из стали. Такие радиаторы устанавливали при союзе в квартирах, госучреждениях, общественных местах. На то время стояла задача обогреть помещения дешево и быстро, и чтобы оборудование служило долго.

В принципе, конструкция у стальных батарей-гармошек простая, нет карманов для сбора воздуха и грязи. Сделать их достаточно просто. Есть два варианта:

• посредством сварки;
• посредством трубогиба.

Если есть сварные швы, то появляется вероятность утечки. Если же трубы были согнуты трубогибом, то такой теплообменник выдержит любое давление (в рамках разумного). В любом случае их можно использовать в системах отопления с централизованной подачей теплоносителя. Вариантов подключения всего два: слева и справа.

По современным меркам батарея гармошка один из худших вариантов. Минусов у таких радиаторов много. Например, низкая теплопроводность стали, батареи очень шумные, постоянно скапливается грязь между ребрами. Омыть эту грязь – задача не из простых. Чтобы теплообменник имел приемлемый вид, на него надевается фасадная панель. Это стальной лист, который можно снять в случае необходимости.

Если вам нужна схема парового отопления двухэтажного дома жмите сюда.

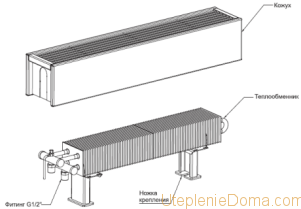

Как устроены батареи гармошки

Радиаторы современного типа своим строением все еще напоминают привычные советские батареи. Они преобразились внешне, но оставили ту же простую и надежную конструкцию, что применялась для приборов старого поколения. Батарея-гармошка получила такие детали:

• Изогнутая труба в форме буквы U, которая имеет на торцах пару шаровых вентилей;
• Пластинки, надетые на трубу. Часто все детали выполняются из одного материала, но могут быть и комбинированные устройства.
• Защитный кожух. Он представляет собой своеобразный ящик с открытым верхом и дном. Внутренний размер коробки позволяет расположить в ней сразу несколько труб.

А стоит ли покупать пластинчатые нагревательные приборы?

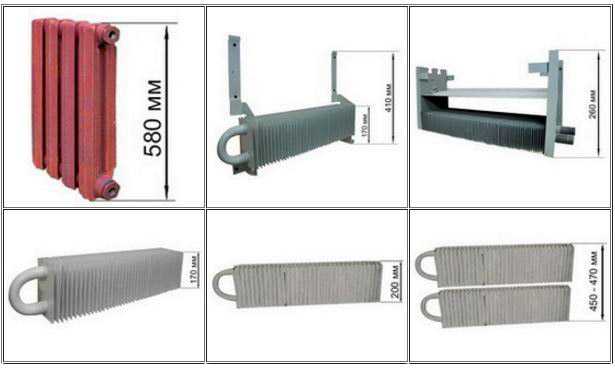

Пластинчатый радиатор старого образца.

Подобным вопросом задается любой покупатель, когда ему предлагают обратить внимание на столь непопулярный в наше время нагревательный прибор – пластинчатый радиатор. В его пользу говорит следующий ряд преимуществ:

В его пользу говорит следующий ряд преимуществ:

• простота конструкции;
• невысокая закупочная стоимость и недорогое сервисное обслуживание;
• долговечность при правильном использовании;
• высокая скорость обогрева помещения.

Как показывает практика, если конструкционным материалом выступает сталь, то оборудование в состоянии выдержать давление до 20 атм., что положительно сказывается на его производительности и долговечности. Кроме этого, пластинчатому радиатору не причинит вреда высокая температура теплоносителя (120°C и выше).

Если пластинчатые радиаторы отопления старого образца имели неприглядный вид, то современные модели оборудования отличаются интересным дизайном. Это поможет при создании интерьера комнаты. Такие радиаторы больше не приходится прятать за панелями, что, кстати, уменьшает их производительность. Они выступают своеобразным украшением комнаты.

Недостатки прибора:

• обогрев помещения только за счет конвекции. Однако эффективность прибора можно увеличить, оснастив его вентилятором;
• при снижении температуры теплоносителя эффективность оборудования падает. Резко падает и температура воздуха в помещении;
• накапливается пыль между пластинами.

Какие бывают типы батарей отопления — обзор и сравнение

С наступлением отопительного сезона многие жильцы жалуются на холодные батареи в квартире. Но не всегда в проблеме плохого обогрева виноваты коммунальные службы. Часто причина кроется в том, что радиаторы отопления засорились или уже пришли в негодность и нуждаются в замене на современные типы батарей отопления. Прежде чем приступить к реконструкции отопительной системы, не помешает поинтересоваться, какие бывают батареи отопления и какими они обладают преимуществами и недостатками.

Данной теме посвящена эта статья, рассказывающая о современных отопительных приборах для квартир и частных домовладений. В ней говорится о том, какие бывают радиаторы отопления.

Виды и типы плоских радиаторов отопления

Панельные и секционные масляные обогреватели.

Для покупателей интерес представляет панельная плоская разновидность, которая устанавливается на полу или на стене.

Использование в качестве теплоносителя не воды, а минерального масла – основное отличие прибора от других разновидностей. По сравнению с водой, на остывание масла уходит больше времени, что становится преимуществом. Из-за этого дольше срок, за который высвобождается тепловая энергия.

Выделяют и другие преимущества:

Простая инструкция по монтажу, для которого не надо приглашать специалистов. Маленький вес, позволяющий смонтировать конструкцию на любые стены. Доступная стоимость. Широкий ассортимент нагревателей в продаже. Каждый выбирает устройство с подходящими габаритами. Нагреваемая поверхность не подвергается воздействию высоких температур

При неосторожном обращении нельзя получить ожог. Не сушит воздух, благодаря чему в помещении сохраняется комфортный микроклимат

Малое энергопотребление.

Настенные электрические конвекторы

Элементы нагревательного типа устанавливаются внутри. Тепло идёт по пластинам, изготовленным из металла. Потом тепло высвобождается через щели. Последние располагаются в верхней части кожуха.

Устройство быстро прогревает комнату, пока идёт конвекция. В плане эксплуатации эта категория отопительных приборов универсальна. Оптимальный вариант для коттеджей, где проживают летом или зимой.

Маркировка

В маркировке встречаются такие буквенные обозначения:

• K – для бокового типа подключения.
• Kv – для нижнего подключения.

Теплоотдача устройства длиной в 1 метр составит 1,5 кВт. Но эта характеристика возникает, если теплоноситель нагревается до +90 градусов.

На практике теплоносители отличаются не такой высокой температурой. Теплоотдача в данных условиях не более 1 кВт. Если для обогрева помещения требуется другой показатель – устанавливается несколько агрегатов.

Виды экранов для батареи гармошка

Стальная ширма для радиатора — просто кладется наверх.

Внешний вид батареи-гармошки не вписывается в современный интерьер. Стальной лист в качестве фасада ситуацию не спасает. Единственный вариант – это экраны на батареи гармошка. Они должны закрывать радиатор, но в то же время создавать минимум препятствий для циркуляции воздуха. Конфигурации экранов отличаются, это может быть:

Экран-короб закрывает теплообменник, но при этом его фасад будет не вровень стене. Он продается как готовое изделие, которое можно подобрать по размеру. Для установки достаточно просто приставить короб к стене, если он напольный. Подвесные короба нужно крепить к стене дюбелями.

Отличие ширмы от короба в том, что у нее нет торцевых стенок. Она просто кладется на батарею. Ширма сделана из жести, поэтому она достаточно легкая. Есть ширмы из ткани, дерева, пластика и других материалов. Такие экраны используются только тогда, когда возводится фальш стена. В этом случае получается, что батарея находится в нише, которую нужно закрыть плоским экраном.

У экранов на батареи гармошка есть один существенный недостаток – это нарушение циркуляции тепла. Много тепла идет на обогрев наружной стены, ведь нагретый воздух застаивается в области теплообменника. Хорошо, если стена утеплена снаружи пенопластом и все накопленное ею тепло отдается обратно в комнату лучистым методом. Если стены не утеплены, то много тепла пойдет на обогрев улицы.

Есть котлы, в которых газовая горелка для отопления дома может меняться на дизельную. Подробнее здесь.

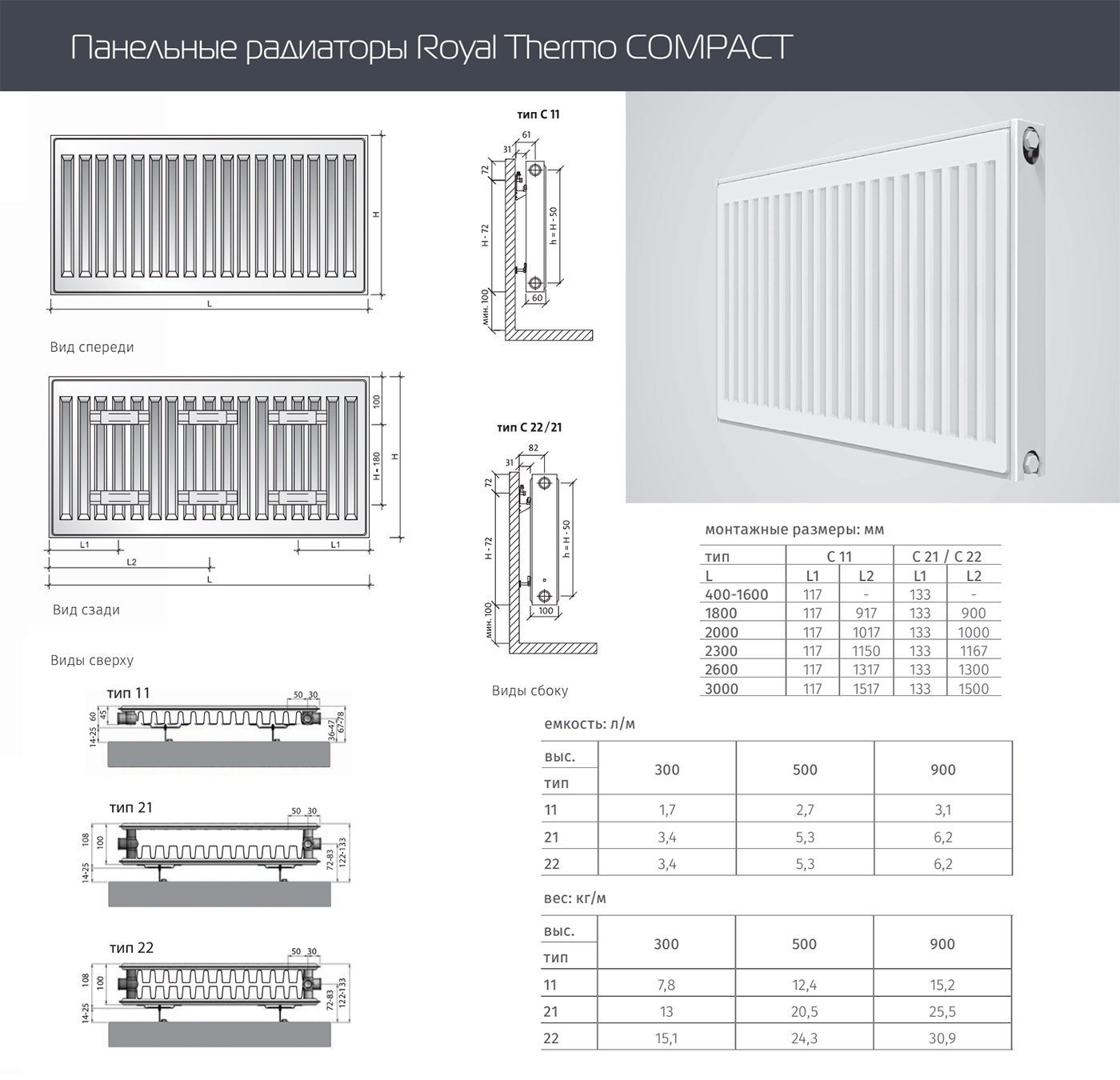

Радиаторы панельные

Чтобы получился панельный радиатор надо взять два стальных листа, сделать их оребрение и сварить вместе. Подключить конструкцию к трубам системы отопления, пустить теплоноситель и наслаждаться жизнью.

Панелей может быть от одной до трех. Все они выпускаются в различных размерах. Конструкция имеет малый вес. Такими радиаторами можно управлять автоматикой.

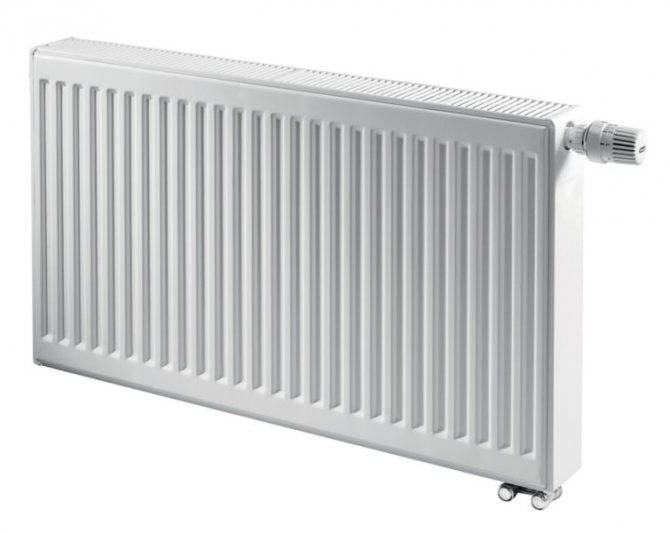

Фото: панельные радиаторы

1. Болезненная чувствительность к скачкам давления;
2. Сложность ухода;
3. Чувствительность к составу теплоносителя;
4. Работа при малом давлении (7-9 атмосфер, кратковременное – 12-14 атм.);
5. Ржавение.

Специалисты советуют ставить батареи в частных домах с качественным теплоносителем.

Преимущества и недостатки

Востребованность пластинчатых радиаторов на ранке обогревателей для коммерческой и публичной недвижимости разъясняется их объективными преимуществами:

• Во-первых, высокая скорость движения теплоносителя разрешает прокладывать долгие контуры с минимальными утратами энергии.
• Во-вторых, отсутствие внутренних стыков делает систему только надежной: верно смонтированный контур без протечек и разрывов должен выдерживать опрессовочное давление до 40 атмосфер.

В-третьих, несомненным плюсом есть дешевизна изделий и комплектующих к ним, обусловленная простотой конструкции. Это относится, в первую очередь, терморегуляторов, каковые функционируют по принципу дозирования потока теплоносителя.

Само собой разумеется, имеется и недостатки:

• С одной стороны, внешний вид радиаторов не радует, потому, что коробчатые корпуса не отличаются оригинальностью дизайна.
• С другой сторон, в случае если снять корпус, то ребра теплообменников будут забиваться пылью, что значительно снизит эффективность обогрева.

Реставрация батареи гармошка

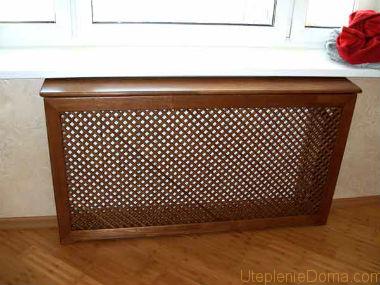

Напольный деревянный экран-короб.

В одной из статей мы рассказывали про декор труб отопления. Сегодня мы поговорим о том, что привести радиатор в человеческий вид малой кровью, можно отреставрировав его:

• почистить;
• покрасить;
• также можно разрисовать радиатор, если есть желание и художественный талант.

На разных женских форумах встречаются темы, где домохозяйки обмениваются опытом, как помыть батарею гармошка. Действительно, отмыть грязь между ребрами сложно. Оребрение очень густое, пыли там забивается много. Помимо того, что это некрасиво, так еще и вредно для здоровья.

Обогрев осуществляется конвекционным методом. Горячие потоки подхватывают пыль и несут ее по всему помещению. Если постоянно дышать таким воздухом может появиться астма, аллергии, участятся случаи респираторных заболеваний.

К сожалению, вариант один – удалить грязь механическим путем. То есть, нужно взять жесткую щетку, тазик с водой, тряпочку и чистить. Не забудьте подложить тряпочку под радиатор. Также закройте стены рядом с батареей. От жесткой щетки будет много брызг.

Покраска батареи состоит из следующих этапов:

• снятие старой краски смывкой – есть в любом строительном магазине, стоит дешево, продается в стеклянных бутылках;
• грунтовка – чтобы краска легла ровнее и крепче держалась теплообменник нужно грунтовать;
• покраска – желательно красить, когда отопление отключено.

Естественно, красить нужно только видимые части – это торцы и кожух. Ни в коем случае не красьте оребрение. У таких батарей и так теплоотдача слабая, а слой краски сделает ее еще хуже.

Сравнение панельных радиаторов отопления для дома с секционными

Плинтусные конвекторы отопления

Эти конвекторы, называемые еще теплыми плинтусами, совсем низенькие. Всего 20 или 25 см. А глубина их и того меньше – 10 см. У нас они еще не очень прижились, а в Америке весьма популярны. Крепятся они на стену.

• Экономия топлива на нагрев – до 40 процентов.
• Наличие терморегуляторов, защита от перегрева.
• Быстрый монтаж, простота ремонта.
• Равномерность распределения тепла.

• Монтаж производится только специалистами.
• Из-за прилегания конвектора к стенам их отделка коробится.
• Высокая цена.

• Тепловая мощность – 500-1500 ватт.
• Температура теплоносителя – до 130 градусов.
• Максимальное рабочее давление до 16 атм.

Теперь, узнав про виды и преимущества радиаторов отопления разных типов, вы сможете выбрать нужные радиаторы более уверенно и правильно.

Как вам статья?

Мне нравитсяНе нравится

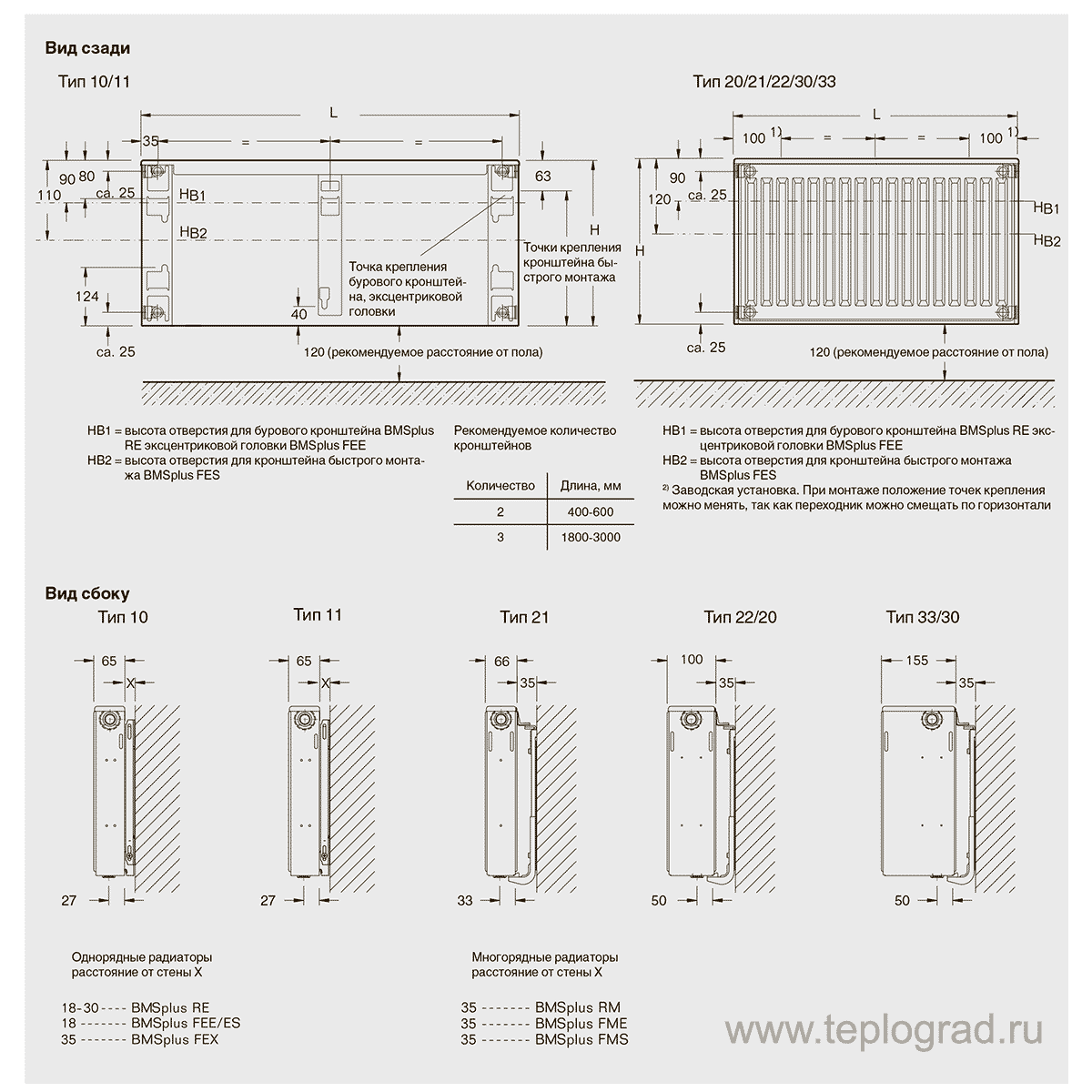

Монтаж металлических панельных батарей с нижним подключением

Как правило, в комплекте с радиаторами поставляются насадки (фитинги) для труб, если они вдруг понадобятся, и крепления. Иногда в комплектацию может входить кран Маевского и термометр — их установка позволит стравливать накопившийся воздух из каналов устройства и регулировать температуру воды, а тем самым — температуру воздуха в помещении.

Установка панельных радиаторов — действительно простое дело. Снять старые батареи, тем более, если они чугунные, будет намного труднее. Когда стена уже освобождена от прежних труб, приступают к монтажу:

Устройство может иметь каналы подключения труб как снизу, так и сбоку, но на способ крепления это никак не влияет. Как правило, когда радиатор устанавливается близко к стене, то используют крюки или кронштейн, а если же до стены приличное расстояние, то применяют ножки.

Важно! Тяжёлые радиаторы 30 или 33 лучше не крепить на ножках, так как они могут не выдержать. Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену

А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине

Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену. А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине

Фото 3. Монтаж панельного радиатора отопления. Трубы отопительной системы подключаются к батарее снизу.

При установке обязательно соблюдение правильности положения относительно воображаемой линии, проведённой через устройство и стену: она должна быть перпендикулярна последней, иначе поток воды будет искривляться в каналах панелей.

Завершение монтажа и работа радиатора

После правильного размещения и закрепления радиаторов остаётся только присоединить к нему все необходимые устройства, переключатели и трубы, после чего укрепить всё герметиком и, если потребуется, сантехнической нитью. Потом систему можно ещё раз проверить и уже запускать теплоноситель.

Алюминиевый радиатор

Широко применяется для конструирования системы отопления в частном доме. Популярными они стали благодаря дизайну и высокой тепловой мощности. Стоимость таких радиаторов зависит от фирмы-производителя.

Дешевле обойдутся радиаторы отечественных производителей, но проведя знакомство с отзывами потребителей, стоит отдать предпочтение зарубежным аналогам, но цена у них гораздо выше.

При выборе алюминиевого радиатора для локализованной системы собственного дома необходимо придерживаться списка очень значимых условий выбора и эксплуатации:

• Радиатор из алюминия самый восприимчивый к циркулируемой жидкости. Требуется строго соблюдать необходимый уровень кислотности воды, в противном случае такие радиаторы придут в непригодность в течение нескольких лет;
• У алюминиевых радиаторов резьбовое соединение. что повышает риск протечки;
• У высокой тепловой мощности алюминиевых радиаторов есть обратная сторона. При нагреве радиаторов теплый поток воздуха очень быстро поднимается вверх, что приводит к перепаду температуры, между полом и потолком.

Это значит, что выбирая алюминиевые радиаторы, есть необходимость сделать точные расчеты по площади помещения, так как пол может оставаться холодным.

Но у алюминиевых радиаторов есть и несомненные достоинства:

• Относительно малый вес, что дает возможность крепить на стены из гипсокартона;
• Достаточно эстетичный вид
• Наличие специальных кранов, позволяющих регулировать температуру.

Относительно невысокая цена, хороший дизайн и мгновенная теплоотдача – это и есть секрет популярности алюминиевых радиаторов .

Это довольно приемлемые радиаторы для системы отопления в частном доме. Соблюдая неукоснительно нормы выбора и использования, такие радиаторы долго будут обогревать ваш уютный дом.

Варианты подключения нагревательных элементов

Подключение пластинчатой батареи.

Любой пластинчатый нагревательный элемент заводского изготовления оснащается комплектом с вмонтированным клапанным вкладышем. Он совместно с термостатом участвует в процессе регулировки температуры радиатора. Кроме этого, существуют батареи с интегрированным комплексом, через который происходит подключение к трубам контура отопления, находящиеся под полом или вмонтированные в стену.

Конвекторы в большинстве случаев могут иметь либо боковое, либо нижнее подключение. В случае с боковым способом подключения штуцеры нагревательного элемента выводятся на его кожух сбоку. С горизонтальной разводкой отопления владельцу батареи придется покупать специальный фитинг. Он поможет адаптировать горизонтально расположенный прибор и вертикально поднимающийся участок арматуры от горизонтального контура. Лучше обстоят дела, если контур отопления проходит по комнате вертикально. Тогда штуцер не нужен.

При нижнем подключении патрубки радиатора выходят на поверхность кожуха снизу. Это упрощает подключение нагревательного элемента к горизонтальному контуру, но усложняет процесс установки в случае с вертикальной разводкой.

Не рекомендуется стальные, пластинчатые конвекторы монтировать в систему отопления с открытым расширительный баком . В этом случае теплоноситель регулярно обогащается кислородом из-за прямого контакта с воздухом. Как результат – кислотность теплоносителя возрастает, что приводит к коррозии внутренней поверхности трубок радиатора. Их срок службы сокращается.

Если же в открытую систему отопления все же устанавливают водяные конвекторы, то контур должен оснащаться антидиффузионным барьером. Он предотвращает проникновение кислорода в разводку отопления.

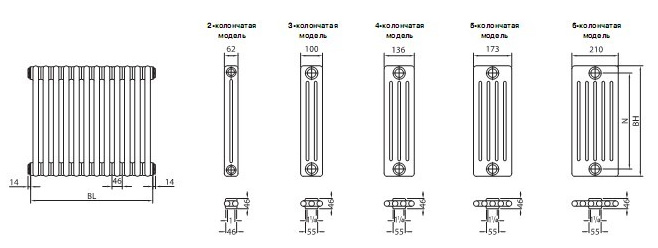

Технические особенности стальных трубчатых радиаторов

Для изготовления трубчатых радиаторов зачастую используется высококачественная стать, способная выдержать большие нагрузки. Главным же их отличием является универсальная сварка. При изготовлении детали соединяются едва заметныём швом, что стало возможным благодаря лазеру. Такое нововведение в производстве дает нам очень высокую прочность – все секции скреплены между собой буквально намертво, а протечки теплоносителя при этом исключены абсолютно.

Касаемо рабочего давления радиаторов, то оно может составлять от 10 до 12 атмосфер. Тонкостенные трубки при этом могут иметь толщину порядка 1.5 миллиметра. Последняя особенность имеет большое значение, так как позволяет значительно экономить на материалах, что, в свою очередь, делает трубчатые радиаторы отопления более доступными для среднестатистического покупателя.

Что же касается геометрических габаритов устройств, то здесь никаких ограничений нет, поэтому высота некоторых из них может достигать даже трех метров! Длина их полностью зависит от потребностей покупателя, а глубина колеблется в пределах от 4 до 22.5 сантиметра. В целом, на современном рынке представлены три типа таких радиаторов:

1. На 2 секции.
2. На 6 секций.
3. На 8 секций.

Каждая из секций имеет теплоотдачу в среднем по 100-120 ватт. Помимо того, может быть несколько способов подключения радиаторов к отопительной системе:

• Нижнее подключение.
• Боковое.
• Диагональное.

Конструкция

Плоские радиаторы отопления состоят из двух пластин, выполненных методом штамповки и сваренных между собой. Между такими пластинами есть пространство (канал) – именно здесь будет циркулировать теплоноситель. Чтобы соединить батареи с отопительной системой, есть специальные патрубки. С помощью определенных видов соединений можно сформировать плоские тонкие радиаторы отопления из двух-трех пластин.

Именно поэтому мощность прибора, который имеет ребра, будет больше практически на 60%. Но пыли на таких изделиях будет также больше, поэтому их ставят в помещениях, которые имеют высокие санитарные требования.

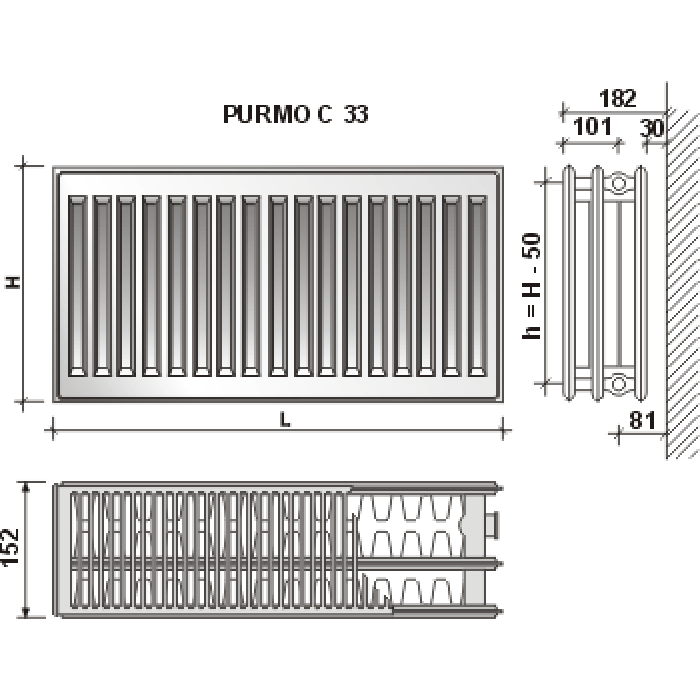

Панельный радиатор отопления в разрезе

Чтобы правильно классифицировать пластинчатые радиаторы отопления, применяются специальные обозначения цифрами, которые являются едиными для большинства производителей таких изделий. Первая цифра – это количество пластин, вторая – количество пластин, которые имеют конвекционные ребра:

• 10 – одна пластина без конвекционных ребер.
• 11 – одна пластина с конвекционными ребрами.
• 21 – две пластины, одна из них имеет конвекционные ребра.
• 33 – три пластины и каждая имеет конвекционные ребра.

Тонкие радиаторы отопления, которые представлены выше, также дополнительно снабжают боковыми корпусами с решетками наверху. Обычно они имеют белый цвет.

Белая плоская батарея отопления

Если говорить о стандартном комплекте поставки, то в него входит набор крепежных элементов для кирпичных стен. Если стены у вас другие, то придется покупать отдельно все крепежи, которые требуются, чтобы поставить батареи отопления узкие.

Обычно узкие радиаторы отопления подключают или прямо к стояку отопительной системы, или с использованием специальной арматуры.

Помимо этого, существуют также такие батареи, у которых есть сразу комплект для соединения с термостатическим клапаном. С помощью такого вкладыша с термостатической головкой делается регулирование скорости воды в изделии. Такой комплект подключается, как правило, с правой стороны, однако по специальному заказу производитель может создать батарею с комплектом для установки с левой стороны.

Плоский вертикальный радиатор с подключением посередине

Некоторые производители имеют в ассортименте такие горизонтальные радиаторы отопления узкие, которые можно подсоединить к отопительной системе посередине – с клапанным вкладышем или без него. Если радиаторы отопления имеют интегрированный комплект, то они будут готовыми для подсоединения с отопительной системой снизу, когда трубы спрятаны под пол. Также применяются специальные соединительные элементы с трубами, которые прячут в стену. Такие трубопроводы не будут портить внешний вид помещения, которое отапливается.

Для системы отопления стандартного типа, когда трубы идут на стене или в ней, то применяются пластинчатые батареи отопления с боковым подключением. Для системы с трубопроводом в полу – подключение снизу.

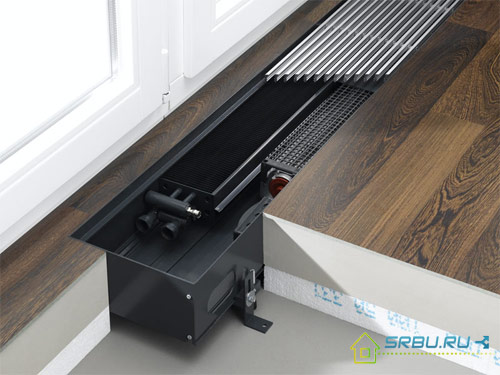

Половые конвекторы

Новое решение среди отопительных приборов — спрятанные в полу конвекторы, состоящие из теплообменника, короба и декоративной решетки. Трубы для теплоносителя у них медные, а ребра – алюминиевые. Бывают модели и со стальным трубчатым сердечником («Бриз» от КЗТО). Особенно хороши внутрипольные радиаторы при панорамном остеклении. Их используют в аэропортах, автосалонах, спортивных сооружениях (например, бассейнах).

• Прочность и простота конструкции, небольшой вес.
• Коррозии они неподвластны.
• Они занимают мало места.
• Их практически не видно.
• Легкость установки и очистки.
• Равномерность нагрева комнаты.
• Защищают от запотевания стекол.

• Большая монтажная длина.
• Невозможность использования принудительной вентиляции.
• Небольшая отдача тепла.
• Неэкономичность.

Производители: OPLFLEX (Чехия), Mohlenhoff (Германия), JAGA (Бельгия), IMP KLIMA (Словения), КЗТО (Россия).

• Давление (рабочее) – 10-16 бар.
• Тепловая мощность – 130-10000 ватт.
• Температура горячей воды (максимум) – 110-130 градусов.

Преимущества и недостатки

Востребованность пластинчатых радиаторов на ранке обогревателей для коммерческой и общественной недвижимости объясняется их объективными достоинствами:

• Во-первых, высокая скорость движения теплоносителя позволяет прокладывать длинные контуры с минимальными потерями энергии.
• Во-вторых, отсутствие внутренних стыков делает систему исключительно надежной: правильно смонтированный контур без протечек и разрывов должен выдерживать опрессовочное давление до 40 атмосфер.

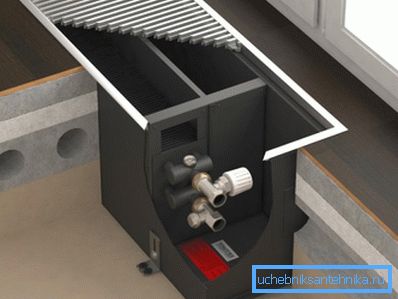

Установка пластинчатого конвектора в полу

В-третьих, несомненным плюсом является низкая стоимость изделий и комплектующих к ним, обусловленная простотой конструкции. Это касается, прежде всего, терморегуляторов, которые функционируют по принципу дозирования потока теплоносителя.

Конечно, есть и недостатки:

• С одной стороны, внешний вид радиаторов оставляет желать лучшего, поскольку коробчатые корпуса не отличаются оригинальностью дизайна.
• С другой сторон, если снять корпус, то ребра теплообменников будут забиваться пылью, что существенно снизит эффективность обогрева.
