Установка электрического конвектора на стену: нормы и правила

Монтажные работы

Инструкция по установке водяных обогревателей несложна и заключается в подсоединении к отопительному трубопроводу. Внутрипольные модели устанавливаются одновременно с устройством пола, настенные или плинтусные модели могут устанавливаться в любое время.

Процесс установки включает в себя разводку электрокабелей, контуров подачи теплоносителя, устройство ниши для короба агрегата, который должен быть вровень с чистовым полом. Лучше доверить эту работу квалифицированным специалистам.

В зависимости от предназначения отопительный водяной конвектор может выполнять 2 функции:

• обогревать помещение – прибор устанавливается в стороне от оконных проемов;
• создавать воздушный заслон холодному воздуху в оконной зоне – обогреватель напротив окна на расстоянии от 20 до 30 см.

Безупречное отопление достигается соблюдением обязательных условий при установке:

1. Подвод/отвод теплоносителей выполняется из жестких или гибких соединений и запорных кранов (в комплекте).

1. Конвекторная ниша должна иметь такую глубину, чтобы декоративная крышка прибора была на одном уровне с готовым полом
   .
2. Допустимые зазоры на ширину и высоту конвектора от 10 до 15 мм.
3. Регулировочными болтами конвектор водяного отопления выравнивается по горизонтали и закрепляется.
4. Зазоры изолируются и уплотняются специальным материалом.
5. После монтажа чистового пола подключить подводки (электрическая необходима при наличии встроенного вентилятора).
6. Оставшиеся щели уплотнить герметиком/ отделочным материалом, включить прибор и накрыть решеткой.

Установка настенных и плинтусных обогревателей не имеет стольких нюансов и заключается в подсоединении объекта к водопроводной сети, а это легко сделать своими руками.

Перед работой с настенным обогревателем нужно снять батарею, затем приступать непосредственно к монтажу.

1. Вместо радиаторных пробок навернуть на сгоны две муфты с аналогичным подводке диаметром – обычно 20 мм.
2. На кронштейнах зафиксировать конвектор и совместить его оси резьб с осями сгонов.
3. Подмотать резьбы на обогревателе, согнать на них муфты до упора и подтянуть контргайки.
4. Во избежание гидроудара, запуская стояк, открывать вентили медленно.

Как подключить терморегулятор?

Для начала нужно определиться с тем, какой тип терморегулятора вы хотите установить. На данный момент по способу монтажа различают их 2 типа:

Настенный регулятор немного сложнее установить, но его можно устанавливать там, где вы считаете удобным. Его достаточно прикрепить к стене саморезами или установить в подрезеточник (монтажную коробку) и подключить к панелям. Если вы планируете установить в комнате несколько панелей, то они подключаются между собой параллельно:

Вот и всё! Ничего сложного в этом нет. Но всё же, если у вас появились вопросы по монтажу керамических инфракрасных обогревателей, звоните нам, с радостью вас проконсультируем. Если же вы не хотите сами устанавливать панели, то наша компания это сделает за вас, но только в пределах Киева и области.

Заключение

Конвекторы относятся к разряду простых, перспективных приборов отопления. Для желающих приобрести, правильно установить в доме, квартире, офисе пригодится несколько советов от специалистов:

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Каковы особенности установки керамической панели? Монтаж сводится к извлечению из упаковки, сборки кронштейна крепления, разметки отверстий в стене для саморезов нужно контролировать параллельность полу строительным уровнем , привинчиванию кронштейна, установке прибора. Спрашивайте, я на связи!

Установка конвектора этапы монтажа фото

На сегодняшний день электроконвектор является одним из наиболее популярных видов обогревателей. Обусловлено это рядом причин. С его помощью вы сможете обогревать не только отдельные комнаты своего дома, но и полностью квартиру. Установка конвектора – это нежный процесс. Именно поэтому вам следует самостоятельно научиться выполнять этот процесс.

В этой статье мы детально описали каждый этап его установки. Благодаря этому вы узнаете, как установить конвектор самостоятельно. Мы постарались облегчить этот процесс с помощью видеоинструкций.

Установка конвектора

Установка конвектора на стену состоит из следующих этапов:

• Сначала устройство следует распаковать и перевернуть его на тыльную сторону.
• Теперь нужно провести демонтаж креплений.
• Кронштейн, который вы сняли с устройство, следует прислонить к стене и маркером отменить места будущих креплений.
• Если в вашем доме деревянная стена, тогда установка настенного конвектора проходит с помощью саморезов. Если в доме бетонная стена, то может потребоваться бурение отверстий с помощью перфоратора. Затем в эти отверстия необходимо вбить дюбеля и выполнить монтаж рамки. Вот фото, на котором вы можете ознакомиться, как выполнить монтаж рамки конвектора. Если вам интересно, тогда можете прочесть, как выполнить подключение электродного котла.

• Теперь конвектор следует одеть на установленный кронштейн.
• Подключите его вилку питания в розетку.
• Установите подходящую температуру. Сделать это можно с помощью терморегулятора.

Как видите, технология установки электрического конвектора является достаточно простой. Выполнить этот процесс может даже новичок. Ниже мы предоставим вашему вниманию полезные советы, которые позволяют облегчить процесс монтажа.

Полезные советы по установке конвектора

Иногда у многих потребителей может возникнуть необходимость установить электрический конвектор на балконе. Обычно на балконе отделка представлена в виде ПВХ панелей. Конвектор имеет небольшой вес, но пластиковые панели его не выдержат. В этом случае вам следует постараться выбрать конвектор, который имеет небольшой вес. На фото ниже вы сможете увидеть варианты этих устройств.

Установка конвектора отопления содержит в себе еще один нюанс, с которым следует ознакомиться перед выполнением монтажа. Обычно в комплект с устройством входит инструкция, в которой производитель указывает оптимальное расстояние от пола. Отопление в деревянном доме тоже можно выполнить с помощью конвектора. Если вы не нашли или потеряли эту инструкцию, тогда вам необходимо руководствоваться следующими советами:

1. Высота от пола должна составлять 20 см.
2. Оставить зазор от стены 20 см.
3. Расстояние до ближайших предметов, которые его окружают должно составлять не менее 20 см.
4. Сверху и спереди зазор должен составлять полметра.
5. Розетка должна находиться на расстоянии не ближе чем 30 см.

Отдельное внимание стоит уделить подключению конвектора к сети. Обычно мощность этого устройства не превышает 3 кВт. Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение

Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству. Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке

Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение. Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству. Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке.

Это вся инструкция, которая поможет выполнить качественный монтаж устройства. Как видите, установка конвектора не представляет ничего сложного.

Процесс монтажа

Наибольшим распространением пользуются конвекторы с закрытыми камерами сгорания, построенные по принципу аналогичных отопительных котлов. Только вместо водяных теплообменников здесь используются воздушные рассеиватели, отдающие тепло в комнаты. Продукты сгорания удаляются через стену наружу с помощью коаксиального дымохода. Поэтому процесс установки разделяется на следующие шаги:

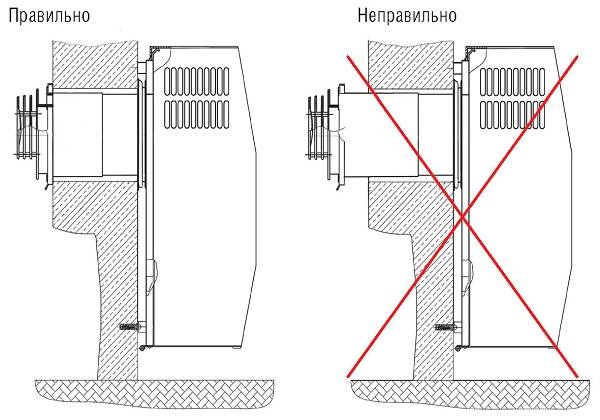

Наличие коаксильной трубы позволяет эффективно отводить продукты горения из камеры сжигания прямо на улицу, не задымляя отапливаемое помещение.

• Проходка отверстия для установки дымохода;
• Подведение газовой магистрали;
• Монтаж прибора и его подключение к газопроводу и электросети.

Пройдемся по этим пунктам более подробно.

Монтаж конвекторов отопления начинается с выбор подходящего места. Это могут быть пространства под окнами или глухие стены. В любом случае за выбранной стенкой должна находиться улица, так как именно туда будут удаляться продукты сгорания. Начинаем работу с вывода дымоходной трубы – берем коронку подходящего диаметра и начинаем проходку отверстия.

В процессе установки конвектора на стену необходимо предусмотреть небольшой наклон дымохода – это нужно для предотвращения попадания конденсата и атмосферных осадков внутрь отопительного прибора. Выступание дымохода должно быть небольшим – ознакомьтесь с рекомендациями в инструкции к устанавливаемому прибору.

Следующий этап установки конвектора – его крепление к стене. Делается это с помощью дюбелей подходящей длины. Помните, что газовые приборы довольно тяжелые, поэтому они требуют надежного крепления. Между стеной домовладения и задней стенкой прибора прокладывается теплоизоляция (ее размеры должны быть на 30-40 мм больше размеров конвектора). После этого проходим рядом еще одно отверстие – под газовую трубу с краном. Сам кран располагается внутри помещения. Все это дело подключается к установленному снаружи баллону.

На последнем этапе установки конвектора на стену проводим его испытание – подключаем к электросети, открываем подачу газа (или этим занимается специалист), после чего устанавливаем определенную температуру и ожидаем ее достижения

Обратите внимание, что все испытания должна производиться с установленным защитным чехлом (он же является верхней крышкой прибора)

Принцип устройства прибора

Если говорить о конструктивных особенностях, то в составе настенного конвектора можно выделить корпус, элемент нагрева (закрытый тип), терморегулятор и датчики температуры и отключения устройства в случае перегрева. Рассмотрим элементы устройства более подробно.

Цены на электрический конвектор

электрический конвектор Схема устройства конвектора

Прежде всего, важен сам корпус. Обычно это короб, изготовленный из тонкого алюминия, стали или же пластика высокой прочности (реже). Небольшой вес корпуса позволяет устанавливать прибор на любую стенку, даже при больших габаритах конвектора. Такой корпус подобен вертикальной трубе, где температуры значительно разнятся на входе и выходе. Это способствует высокой тяге, а значит и сильному конвекционному воздушному потоку.

На задней части панели прибора есть кронштейны, которые позволяют без проблем подвесить конвектор на стену.

Bonjour CEG FN-meca 500 Вт

Итак, внизу конвектора имеются входные отверстия, куда поступает холодный воздух. В зависимости от модели, нижняя часть может быть как с окошечками, так и с одним длинным проёмом. Также на входе располагается термодатчик. Он отвечает за включение и выключение нагревательного элемента: при достижении нужной температуры прибор перестанет греть воздух. И наоборот, как только входящие воздушные массы распознаются датчиком как недостаточно тёплые, элемент нагрева включается, и работа конвектора продолжается. Это очень удобно и значительно экономит расход электричества.

Через нижние отверстия в прибор попадает холодный воздух, а выходит тёплый из верхних

Попавший внутрь холодный воздух становится теплым за счёт работы нагревательного элемента. Таковых в конвекторе может быть несколько. В разных моделях нагревательные элементы различны: это могут быть спирали, модули – что угодно.

В верхней части прибора располагаются отверстия выхода. Именно туда направляется нагретый воздух, оттуда он и поступает в помещение. Некоторые конвекторы оснащены небольшими шторками, с помощью которых можно менять направление тёплых воздушных масс.

Управляется прибор стандартно: выключателем. Каждый оснащён индикаторами и термостатом, а некоторые имеют различные дополнительные функции.

Некоторые аппараты не оснащены термостатом, но его можно приобрести отдельно

Данный принцип устройства настенного конвектора является классическим, он характерен практически для любого подобного прибора. Существуют модели с иной конструкцией и большим оснащением.

Технология установки

Внутрипольный конвектор можно установить своими руками. Все работы включают такие этапы:

• Подготовку в полу ниши для короба.
• Монтаж короба.
• Подключение теплообменника.

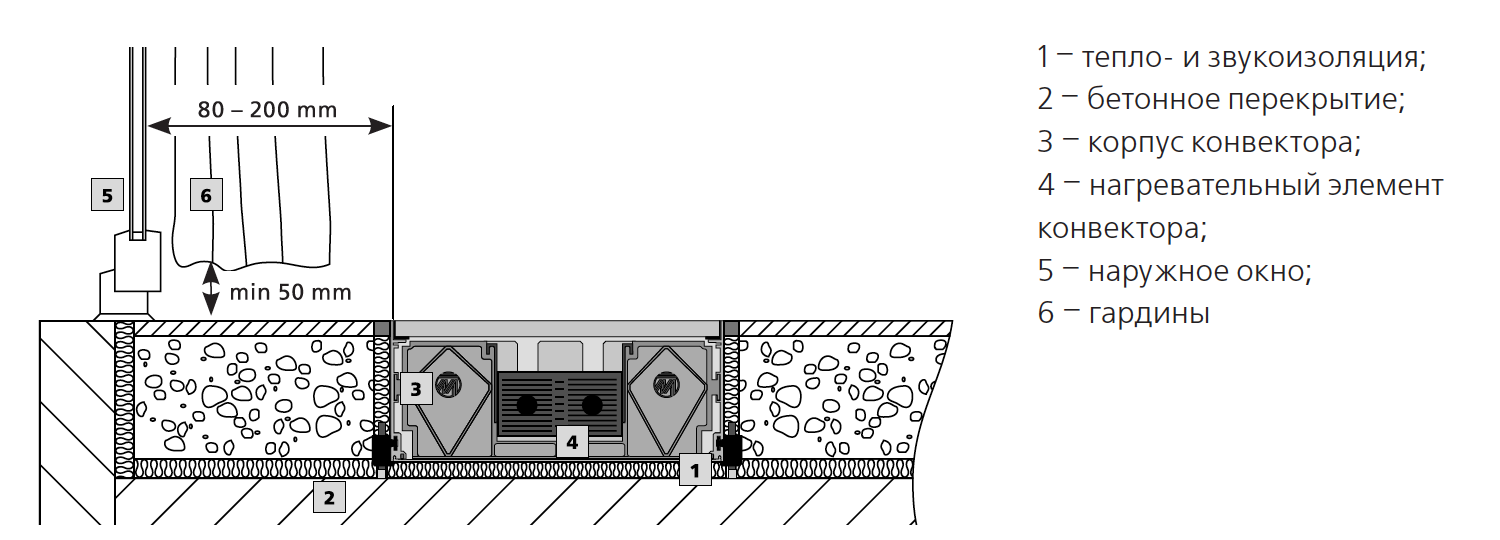

Схема установки

Установка короба

Подготовку ниши для корпуса агрегата выполняют после того, как определена марка конвектора и известны габариты его корпуса. Вначале определяют место установки агрегата. Рекомендуемые параметры такие:

• Отступ от окна, позволяющий эффективно обдувать стекло – 5–15 см.
• Отступ от стен (слева или справа от обогревателя) – 15–30 см.

Нишу для конвектора удобнее обустраивать в процессе создания пола еще на этапе постройки здания. Глубину и ширину ниши делают с запасом в 1–1,5 см. При этом учитывается толщина будущей стяжки и финишного покрытия. Решетка конвектора должна быть в уровень с готовым полом.

Если обогреватель устанавливается в имеющееся напольное покрытие, необходимо снять финишный отделочный слой и замерить расстояние до чернового основания. Возможно, удастся найти агрегат, габариты которого впишутся в имеющийся промежуток. Если расстояние от чернового основания до поверхности финишного покрытия маленькое, необходимо рассмотреть варианты углубления ниши.

Лоток обогревателя крепится к основанию ниши через регулирующиеся кронштейны. Горизонтальное положение верхней кромки короба регулируется при помощи болтов кронштейнов и выставляется так, чтобы решетка находилась в уровне с финишным покрытием.

Во время заливки короба бетоном рекомендуется использовать давящий сверху груз и установить распорки для предотвращения его деформации.

Подсоединение к контуру отопления

Электрические модели просто подключаются к проводке. Водяные конвекторы необходимо подключить к трубам контура отопления. Перед работами по подключению необходимо снять вентиляторы. В большинстве современных моделей они крепятся при помощи магнитов или липучек. Теплообменник можно подключить двумя способами:

Гибкое подсоединение. Используются гибкие шланги с металлической оплеткой. Такой монтаж предполагает большинство моделей конвекторов, в комплектации которых имеются гибкие шланги. Этот метод удобный тем, что он нетребователен к точности расположения подводящих труб. Гибкое соединение облегчает уборку конвектора, поскольку есть возможность приподнять теплообменник и убрать накопившийся под ним мусор. Этот способ подключения подходит для моделей с естественной циркуляцией.

Гибкое подсоединение

Жесткое подсоединение. Этот метод используют для монтажа агрегатов с электронной системой управления, оснащенные сервоприводом и системой принудительной вентиляции. На подающей трубе устанавливается сервопривод, термостатический клапан с выносным датчиком, на обратке устанавливается обратный клапан. Жесткое соединение выполняется при помощи фитинговых элементов. Подводящие трубы должны быть теплоизолированы и уложены в стяжку.

Жесткое подсоединение

Качество подключения проверяется путем гидравлического испытания: подается максимальное давление и проверяется на предмет течи.

Модели с вентилятором и системой автоматического регулирования подключаются к электропитанию.

После заливки стяжки и монтажа финишного покрытия устанавливается декоративная рамка и закрывается решёткой.

Видео, как устанавливается конвектор:

В процессе эксплуатации радиатор теплообменника периодически обметают щеткой, а дно короба чистят пылесосом. Такие мероприятия обязательно необходимо проводить в начале отопительного сезона, чтобы сделать работу обогревателя максимально эффективной.

Подключение к теплотрассе и электропроводке

При подключении к теплотрассе используйте трубы из того же материала, что и трубы отопления. Это поможет избежать недостаточной проходимости в системе.

Определить точку врезки в теплотрассу поможет проект системы отопления. Выбирайте для подключения удобное место на минимальном расстоянии, избегайте поворотов под прямым углом и изгибов. Прокладка электропроводки при монтаже внутрипольных конвекторов требует особенного внимания. Она состоит из электрических кабелей, соединяющих вентиляторы через преобразователь напряжения с термостатом и сетью 220В. Сечение и количество проводов зависит от производителя конкретной батареи. Используйте кабели только с рекомендуемыми изготовителем конвектора параметрами и четко соблюдайте схему подключения из инструкции.

Электрический конвектор на стене быстро прогреет комнату

Все конвекторы принципиально работают так

Конвектор – устройство, работающее по принципу теплового движения воздуха – конвекции. Суть такого обогревающего устройства сводится к тому, что холодный воздух подходит к нагревающему элементу снизу, нагревается и поднимается вверх, где выходит в специальные отверстия. Настенный электрический конвектор – идеальный вариант отопления отдельных помещений (ванная комната, гараж, кабинет), так и временных жилищ (дача, загородный дом).

Виды

Современные конвекторы оснащаются термостатами, встроенными керамическими нагревателями и прочими необходимыми и не очень вещами. Принцип действия в любом случае остается одним и тем же.

Принудительная и естественная циркуляцияВ случае, если вам необходимо быстро обогреть значительную площадь – вариант с принудительной циркуляцией вам идеально подойдет, хотя и потребляет больше электроэнергии.

С таймером и без

Продвинутый настенный конвектор с табло и таймером

Также стоит обратить внимание, что некоторые современные конвекторы поставляются со встроенными таймерами отключения и табло. Такие приборы являются высокотехнологичными представителями своего класса и позволяют в значительной степени сэкономить средства

Например конвектор Siemens 2NC8 042 4L можно запрограммировать на неделю таким образом, чтобы он включался за 30 минут до вашего прихода с работы и самостоятельно отключался после вашего ухода. То есть вы всегда будете находиться в комфортной температуре и не тратить излишне электроэнергии.

Мобильный и полностью стационарный

Конвектор с колесиками для удобного перемещения

Многие производители делают конвекторы, которые продаются сразу с колесиками для напольного размещения. Т.е. их можно использовать стационарно на стене с кронштейнами или обогреть отдельный нужный участок помещения, переместив обогреватель.

Также есть конвекторы с пультом дистанционного управления, позволяющим включать и отключать его не вставая с дивана/рабочего кресла. И отдельно есть варианты с керамическим нагревательным элементом, с более долгим сроком службы, нежели стальным.

Монтаж

Все конвекторы боятся воды. Многие защищены от короткого замыкания в случае попадания воды на нагревательные элементы, но все без исключения не предназначены для установки в местах, где возможно прямое воздействие большого количества воды. Например прямо возле раковины или ванной, если вы в ней будете купать ребенка, в бассейне и т.д.

Порядок монтажа настенного электрического конвектора

Т.к. холодный воздух эти элементы отопления берут снизу, то при монтаже обеспечьте минимум 10 см от пола для свободного притока холодного воздуха. Кстати, это оптимальная высота для его установки, т.к. чем ниже будет расположена выходная решетка настенного электроконвектора – тем  больший КПД он обеспечивает

Преимущества и недостатки

Неоспоримыми плюсами настенных конвекторов являются:

1. Цена – среди электрических обогревателей – самая низкая
2. Скорость прогрева помещения – благодаря тому, что прогревается воздух, а не предметы и сам конвектор, тепло ощущается уже через несколько минут после включения
3. Гибкая настройка температуры в помещении. Наличие терморегуляторов позволяет добиваться комфортной температуры простым вращением колесика или нажатием кнопки.

К недостаткам можно отнести:

1. Большое энергопотребление. Настенный конвектор сам практически не нагревается, а нагревает лишь воздух, проходящий через него, поэтому цикл включения/выключения зависит только от прогревания всех предметов в комнате от воздуха, а это очень долго.
2. Боится воды. Но только воды, не влаги. И только во время работы
3. Сушит воздух. Очень сильно. Чтобы избегать обострения респираторных заболеваний следует увлажнять воздух, для чего лучше всего приобрести специальный увлажнитель, но это, согласитесь, уже лишние расходы

Сфера применения

Электрический конвектор обеспечивает зону комфорта

Использовать настенные электрические конвекторы в качестве основного отопления нецелесообразно ввиду низкого КПД и плохого влияния на воздух в квартире. Если рассматривать только вариант электроотопления по такой же цене, то на роль постоянного источника тепла в жилье лучше взять масляный обогреватель, который хоть и не так быстро прогревает помещение, но зато не выжигает кислород и имеет больший коэффициент полезного действия.

Настенный конвектор используют в подсобных помещениях, в ванных комнатах, на даче, в загородном доме, где можно мириться с их явными недостатками ввиду того, что находитесь вы в этом помещении недолго и включаются они от случая к случаю

Монтаж электрических конвекторов

Еще один вариант такого оборудования – электрические конвекторы

Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа

Алгоритм действий при монтаже этого устройства должен быть следующим:

• прибор нужно освободить от упаковки;
• затем с конвектора необходимо снять защитную пленку;
• далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование. Вот некоторые из них:. Вот некоторые из них:

Вот некоторые из них:

• минимальное расстояние от пола до конвектора – 20 – 25 см;
• прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
• устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
• монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

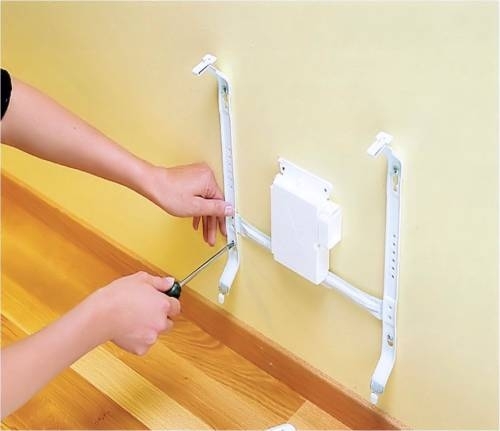

• выкрутив крепежные болты, требуется выдвинуть кронштейн;
• с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
• далее нужно зафиксировать кронштейн;
• затем требуется вставить электрический конвектор в фиксатор его нижней частью;
• на оборудовании следует поместить растяжки;
• в смонтированные растяжки необходимо поместить верхнюю часть прибора;
• после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
• регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
• после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:

• агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
• после этого конвектор можно включить и установить на нем желаемый режим работы.

Важно помнить, что потребляемая мощность конвектора – это один факторов, который крайне необходимо учитывать при выборе и монтаже оборудования
