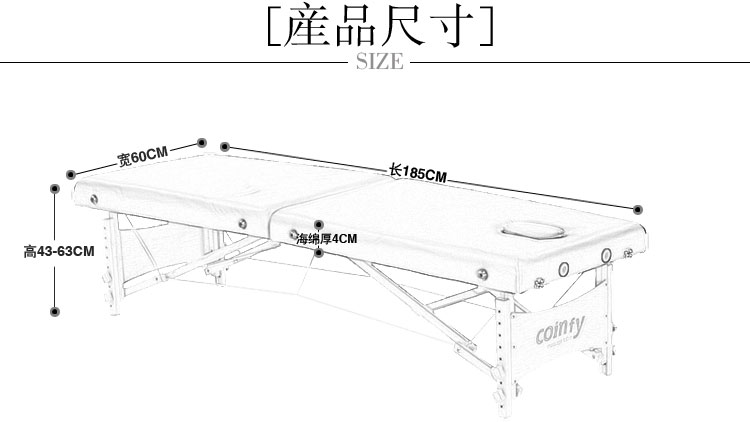

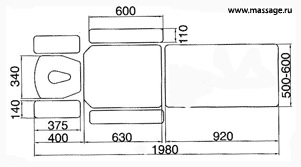

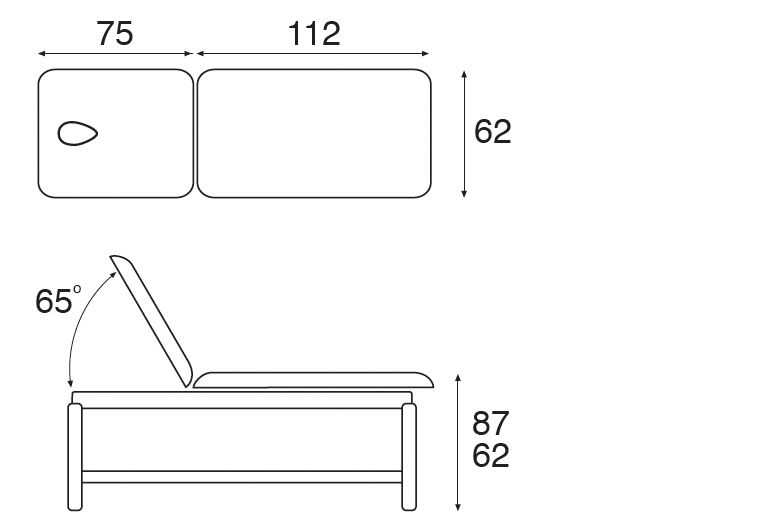

Чертеж массажного стола для сборки своими руками

Устройство самодельного массажного стола

В случае отсутствия возможности приобретения массажного стола заводского изготовления, его не сложно изготовить своими руками, учитывая ряд особенностей конструкции.

конструкция в 3D

Перед началом работы определитесь с видом необходимого приспособления – стационарное или переносное. Первое удобно при работе с пациентами в каком-либо съемном помещении, например, в салоне, медицинском учреждении, бассейне, спортивном комплексе и т.п. второй вид подойдет при желании доставить услугу непосредственно на дом клиенту.

В зависимости от имеющихся материалов и навыков работы с ним основание стационарных столов можно изготовить из металлического профиля, из дерева или искусственных древесных материалов. Для стального каркаса лучше использовать нержавеющие трубы круглого или квадратного сечения. Можно взять и сталь более низкого качества, но в этом случае понадобится качественная окраска, например, порошковыми красками. Сборку основания осуществляют сварным швом с использованием вспомогательных угловых вставок – косынок или уголков.

Ложе подобного стола так же можно изготовить из металла или использовать традиционные фанерные листы или ДСП. Более доступным и легким вариантом при самостоятельном монтаже считается древесина. При современном распространении небольших пилорам не сложно приобрести несколько погонных метров деревянных брусков сечением не менее 60х60 мм. и соединить их в виде прочного надежного основания массажного стола. Сборку можно выполнить саморезами с частичной врезкой деталей.

Для отделки основания подойдут любые варианты, которые будут гармонировать с окружающей обстановкой салона. Особенностями складных столов является возможность быстрого приведения их в рабочее положение и сборка в переносное.

Это требует от конструкции определенных особенностей, на которых остановимся ниже. Во-первых, чаще всего такие столы имеют составное ложе, состоящее из 2-х или 3-х частей. Во-вторых, ножки и система их фиксации в рабочем положении должны совмещать достаточную легкость и прочность.

Рассмотрим несколько распространенных вариантов. Первый из них имеет раскладывающиеся деревянные ножки, которые могут быть изготовлены из фанеры толщиной 15 мм или древесины твердых пород толщиной около 20 мм. Соединение деталей основания шарнирное с помощью рояльных петель, что позволяет быстро собирать и раскладывать основание.

Требования по массе и компактности значительно ограничивает вес пациентов, которые могут быть помещены на складные столы подобной конструкции. Он не должен превышать 90-100 кг.

Второй складной вариант оснащен более изящными ножками. Необходимая прочность в данных конструкциях достигается не за счет утолщения деталей, а благодаря использованию системы стяжек, изготавливаемых из стальных тросов, толщина которых должна быть не менее 3 мм.

Таким образом, кажущаяся низкая прочность компенсируется правильным распределением прилагаемых к конструкции нагрузок и не утяжеляет ее. Важную роль в данном случае играет и прочность основания раскладного массажного стола, и качество соединения стяжных тросов.

Для правильного расчета длины стальных стяжек необходимо предварительно изготовить все детали подстолья. После этого, закрепив и приведя все ножки в рабочее положение, тщательно замерить полученные расстояния и, исходя из полученных данных, изготовить систему стяжек. Особую роль играет качество соединения крепежных петель. Для этого используйте небольшие обрезки стальных трубок, которые обжимайте вокруг тросов. Но, аналогично первому массажному столу, не смотря на новую систему сборки основания, ограничение массы пациента остается.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

http://stroi-specialist.ru

Видео: Кушетка своими руками

Искусство массажа является весьма полезным и часто применяемым. Но одного умения владеть своими руками мало – необходимы и комфортные условия для проведения процедур. И кое-что для воссоздания таких условий можно изготовить самостоятельно. К примеру, переносной столик для массажа.

Материалы и инструменты: 1. Фанера шлифованная, параметры которой составляют 9х600х900мм в количестве 2 штук. Она должна быть весьма прочной, так как столик рассчитывается на большой вес, и эргономичной для того, чтобы ни у клиента, ни у массажиста не возникло ощущения дискомфорта.2. Брус для изготовления ножек в количестве 18 погонных метров. Параметры – 20х50 мм. Он также должен быть прочным.3. 2 листа поролона 50х600х900 мм. В качестве альтернативы выступает полиуретан. Выбирать наполнитель необходимо высокой плотности. Самый лучший вариант – смешанный наполнитель.4. Искусственная кожа презентабельного вида 1100х2100 мм.5. Шурупы, длина которых составляет 15 мм.6. Рояльные петли в количестве 14 штук форматом 18х50 мм.7. Саморезы длиной 45, 35 и 20 мм.8. Клей ПВА.9. Рукоятка, застёжка.10. Наждачная бумага.11. Циркулярная пила, обладающая наклонным диском.12. Дрель со свёрлами.13. Ножовка.14. Шуруповерт.15. Стамеска, молоток.16. Столярная мелкозубчатая ножовка.17. Электрический лобзик.18. Механический степлер со скобами.19. Бумажный резак.20. Рулетка, угольник, линейка.21. Карандаш.

Порядок работы: Начать работу следует с изготовления столешницы. На двух кусках фанеры размечаются сегменты. Их размеры должны составлять 600х900 мм. Эти заготовки будут выпиливаться с помощью электролобзика. Торцы зачищаются наждачной шкуркой. Для удобства рекомендуется эту шкурку обернуть вокруг подходящей формы брусочка из дерева. Однако использование шлифовальной машинки значительно облегчит работу. На одной из заготовок необходимо выпилить овальное отверстие для лица. Сделать его просто необходимо, так как женщины во время процедур часто беспокоятся о состоянии макияжа и потому не могут расслабиться. Размеры такого отверстия рекомендуется сделать 180х110 мм. Для создания идеальной формы воспользуйтесь крышкой от кастрюли, тарелкой.

Выбор дизайна и конструкции разборного стола

Синий стационарный стол для массажа, изготовленный своими руками

Красивый и спокойный дизайн комнаты для расслабляющего и лечебного массажа

Массажный стол должен быть крепким, удобным и выдерживать вес не менее 250 килограмм. Вес пациента может сильно разниться, да и массажисты во время работы должны прилагать большие усилия. Слабая конструкция быстро рассыпается. Удобство стола сильно отражается на работе массажиста и эффекте оказанной услуги.

Крепкий и надежный стационарный стол для массажа

На неудобном кресле пациент не может расслабиться, сводя к нулю проведенные процедуры. Из-за проблем со здоровьем человек не всегда может повернуть голову, вырез для такого пациента будет спасением. Как и для женщин, желающих сохранить макияж.

Удобная кушетка с вырезом для лица для массажного кабинета

Массажные столы подразделяют на стационарные и складные. Стационарные более удобные в использовании, но занимают больше места. Их использование актуально в массажных кабинетах и крупных салонах. Поэтому, если предполагается использование дома или на выездных сеансах, складной стол будет удобнее. Каркас можно изготовить из металла или дерева.

Яркий стол для массажа на металлическом каркасе

Деревянный каркас крепче металлического, изготовление его доступно в домашних условиях. Не стоит выбирать очень яркие и темные цвета. Лучше подобрать оттенок, способствующий расслаблению пациента.

Стационарный массажный стол с ножками, которые позволяют регулировать высоту и с наклонной секцией для разных видов массажа

Необходимые инструменты:

столярная ножовка;
дрель;
канцелярский нож;
рулетка (достаточно 2 м.);
лобзик с меняющимся углом спила;
шуруповерт;
карандаш;
угольник;
степлер.

Инструменты для изготовления кушетки своими руками

Для работы понадобится:

2 листа фанеры толщиной 9 мм, размер 600х900 мм;
18 м бруса размером 20х50 мм;
материал для обивки столешницы 1100х2100 мм (предпочтительнее кожа или заменитель);
14 петель 18х50 мм;
ручка, застежка (не обязательно);
скобы степлеру;
клей;
саморезы.

Инструкция по изготовлению массажного стола

Сборка столешницы массажного стола

Задачу, как сделать массажный стол своими руками, мы начнем решать с изготовления столешницы. Размечаем на двух кусках фанеры сегменты размерами 600х900 мм. Выпиливаем заготовки электролобзиком. Торцы зачищаем наждачной шкуркой, обернутой вокруг деревянного брусочка подходящей формы. Если есть шлифовальная машинка, еще лучше.

На одной из заготовок расчерчиваем и выпиливаем овальное отверстие для лица, размерами 180х110 мм. Закругления можно вывести с помощью тарелки, крышки кастрюли – что по радиусу подойдет.

Чертежи двух половинок столешницы

Дальше идет рама для столешницы. Выпиливаем из бруса 20х50 мм четыре отрезка по 900 мм длиной, и четыре – по 560 мм. Соединяем заготовки на саморезах длиной 45 мм так, чтобы у нас получились две рамы, габаритами 600 на 900 мм по внешней кромке. Отверстия под крепеж глубиной 2-3 мм следует высверлить заранее, иначе брус под саморезами может треснуть. Собрав рамы, прикручиваем к ним крышки, используя гвозди или саморезы длиной 20 мм.

Обивка половинок столешницы

Теперь будем думать, как сделать массажный стол комфортным для пациента. Хоть японцы говорят, что больному не поможет и кровать из чистого золота, по отношению к нашему изделию эта пословица несправедлива. Итак, наносим на столешницу слой клея, укладываем сверху два листа поролона. Ждем, пока клей подсохнет, обрезаем по краям излишки поролона. Аккуратно вырезаем овал для лица.

Теперь укладываем на поролон искусственную кожу. Натягивая материал, заворачиваем края за раму. Пристреливаем степлером к брусу, сначала к длинным сторонам, затем к коротким, соблюдая шаг в 10 мм. После этого формируем углы, стараясь обходиться без заметных складок. На одной из коротких сторон оставляем место для петель.

Изготовление ножек стола

Из бруса 20х50 мм, согласно чертежам, нарезаем два комплекта заготовок, по шесть брусков в каждом.

Собираем первые две опоры (части А). Для этого скрепляем три детали внахлест, применяя саморезы. Срезаем нижние торцы длинных заготовок на угол 41 градус. Если не получится выдержать такую точность, спиливаем на более тупой угол, лишь бы срез на всех четырех ножках был одинаков. Здесь, решая вопрос, как самому сделать массажный стол без привлечения посторонней помощи, можно использовать электролобзик с наклонной подошвой или циркулярку с наклонным диском.

Чертеж и фотография части А опоры

Следующие две опоры (части Б) соединяем вполдерева, выбрав пазы с помощью пилы и стамески. Их верхние торцы спиливаем под углом 30 градусов.

Чертеж и фотография части Б опоры

Собираем опоры А с опорами Б на рояльные петли, закрепляя их саморезами. У нас должно получиться два одинаковых комплекта ножек. Сразу проверяем их на складываемость – никаких перекосов не допускается.

Собираем опоры А с опорами Б

Сборка массажного стола

С внутренней стороны каркасов размечаем линии для четырех рояльных петель. Прикручиваем петли саморезами, соединяя опоры и рамы столешниц. Сначала вкручиваем крепежный элемент в среднее отверстие, проверяем, нет ли перекосов при складывании ножек. Если все в порядке, вворачиваем боковые саморезы.

Крепим опоры к рамам столешниц

Соединяем две половины стола, тоже на петли, расположенные на небольшом расстоянии от торцов крышек. Привинчиваем петли на саморезы так, чтобы половинки легко складывались.

Соединяем две половины массажного стола на петли

Изготовление распорки

Деталь, которая придаст массажному столу устойчивость и определит его высоту, выполняем из двух брусков длиной 53 см. Соединяем их короткие торцы рояльной петлей, получаем распорку длиной 1060 мм. Значение это примерное, с длиной можно определиться по ходу дела. Дело здесь в том, что чем короче распорка, тем выше стол. Прикручиваем концы элемента к коротким сторонам ножек, используя те же петли и саморезы.

Схема и фотография распорки массажного стола

Раскладываем стол для массажа и проверяем его на прочность. Устанавливаем с торцевых сторон защелки, чтобы сложенный стол сохранял форму. Сверху крепим ручку для переноски. Оборудование готово к работе.

Глядя на такую имиджевую вещь, хочется воскликнуть: мы это сделали! Ведь красивый и прочный массажный стол не только удобен в работе, но и внушает пациентам подсознательную уверенность в эффективности массажа. Теперь, наглядевшись на творение своих рук, можно смело начинать частную практику.

Изготовление массажного стола своими руками

Если вы не сможете найти стол, отвечающий указанным требованиям, следующим шагом будет изготовление или покупка стола. Изготовление стола может оказаться весьма легким или весьма сложным делом, в зависимости от того, насколько вы ловко орудуете инструментами, и насколько сложный стол вы хотите построить.Самый простой и легкий способ построить стол — это сделать пару небольших козел 28 дюймов высотой и 24 дюйма шириной. (Любой плотник может вам сделать за небольшую плату). Затем купите кусок фанеры 3/4 дюйма толщиной, отрежьте часть 2 футах 6 футов и такой же поролоновый коврик и приступайте к делу.Если вы хотите попробовать что-то посложней, мой друг недавно сделал превосходный стол одновременно прочный, легко передвигаемый и удобный для хранения. Он сворачивается до размеров 2 футах 3 футах 5 дюймов. Вот, как вы можете построить такой стол тоже.Сначала соберите следующие материалы:

2 листа полдюймовой фанеры, размером 24 х 36 дюймов,
3 листа полдюймовой фанеры, размером 22 х 12 дюймов,
4 шт. 1 х 4 дюймовые сосновые или еловые доски 36 дюймов длиной, 4 шт. 1 х 4 дюймовые, сосновые или еловые доски 22,1/2 дюйма
длиной,
6 шт. 2×2 дюймовые доски 29 дюймов длиной,
1 шт. 24-дюймовая длинная завеса,
6 скоб Стэнли для закрепления ножек 446 1/4,
2 ручки,
6 шт. 3 дюймовых завес и шурупы, 2 задвижки (затяжки), 8 медных уголков, гвозди (1,5 дюймовые гвозди без шляпок лучше всего. Большие гвозди расколят дерево), сильный клей.

Эти измерения даны для стола высотой 30,5 дюйма, включая 1-дюймовый поролоновый коврик поверх. Если вы хотите поднять стол выше или опустить ниже, достаточно изменить длину ножек. Затем соберите стол в следующем порядке: Обрежьте фанеру и доски по размерам рамы и ножек. Сбейте рамы, проклеивая и сбивая гвоздями углы. (Сделайте кроличьи соединения) если у вас играют амбиции).Соедините плоский верхе рамами, склеивая и сбивая гвоздями (если вы все еще чувствуете амбиции, вы можете также „встроить» верх).Прикрепите ножки завесами снизу верхней крышки стола, проклеивая и прибивая гвоздями крепления.Присоедините скобы. Это хитрое дело, поэтому постарайтесь следовать приложенным к ним указаниям как можно точнее. Вам придется с ними поиграть немного, пока вы не найдете правильное положение.Соедините завесой две половины стола.Присоедините захваты, ручки и уголки.Покрасьте или покройте лаком.Когда пользуетесь столиком, кладите сверху 1-дюймовый (3 см) поролоновый коврик.Если вы хотите купить стол, есть прекрасный выбор в магазинах. Их главное преимущество в том, что они легкие и переносные: большинство из них сделаны из алюминия, покрытого снаружи кожей, и складываются до размеров разросшегося „дипломата».Их главным недостатком является цена. Лучше всего найти или заказать стол в магазине медтехники. Только обязательно проверьте все размеры сначала, а то бывает, что некоторые коммерческие портативные столы спроектированы для массажирования лилипутов.Какой бы стол вы не использовали, положите чистую простынь поверх него и подстилки перед проведением массажа. Белая простынь на узком столе имеет определенный набор психологических оттенков, возьмите цветную простынь вместо белой, и тогда у вашего друга не будет возникать забавное ощущение, будто он лежит на операционном столе в ожидании хирурга. Лучше всего, вообще, купить кусок яркой материи в магазине тканей.

Напомним, что не только правильно проведенный массаж способен улучшить здоровье человека, но и лечебная физкультура. Вообще лечебная физкультура, проводимая совместно с лечебным массажем может сделать просто чудо, например при лечении остеохондроза.

Средний рейтинг

(голосов: 0)

категории []

Мастер-класс по самостоятельному изготовлению

Перед тем как сделать массажный стол, следует подготовить все необходимое. Для построения чертежа и замера деталей требуются карандаш, рулетка и угольник. В зависимости от материала изготовления, нужны еще такие инструменты:

пила по дереву или ножовка по металлу;
дрель, шуруповерт;
нож, стамеска, молоток;
отвертки;
крепежные элементы: скобы, саморезы, болты;
киянка.

Также понадобятся искусственная кожа и материал для набивки. Если изделие будет использоваться в домашних условиях и не очень интенсивно, то разрешается взять поролон. Еще в некоторых моделях используется столярный клей ПВА.

Из дерева

Для работы требуется фанера толщиной 0,9 см и габаритами 60 х 90 см – 2 листа, деревянный брус (2 х 5 см) – 18 м, искусственная кожа – 110 х 210 см. Еще необходимо приобрести 14 петель 1,8 х 5 см. Процесс изготовления предусматривает такие этапы:

Создание столешницы. На этом этапе подготавливается овальное отверстие для лица размером 18 х 12 см.
Сборка каркаса. Размеры рамы и столешницы должны полностью совпадать. Для соединения бруса применяются саморезы длиной 4,5 см. Под них предварительно просверливаются отверстия. Столешницу к раме тоже фиксируют саморезами.
Крепление набивки и обтяжка каркаса. Поролон фиксируется при помощи столярного клея. Выступающие части при этом обрезаются канцелярским ножом. Обивка крепится при помощи строительного степлера. Шаг между скобами составляет 10 см.
Изготовление ножек. Для этого потребуются бруски 2 х 5 см длиной 85,5 см. Они прикручиваются к раме и дополнительно фиксируются распорками в нижней части. Таких конструкции понадобится 2 штуки.

При необходимости на ножках можно зафиксировать дополнительные распорки по длине стола, что сделает его более устойчивым. В последнюю очередь производится финишная отделка конструкции: следует лакировать или покрасить каждый видимый деревянный элемент. Они не должны иметь заусенцев.

Из металла

Металлические модели тоже не считаются сложными для самостоятельного изготовления. Потребуется стальная или алюминиевая труба квадратного или прямоугольного сечения. Для соединения может применяться сварка или шурупы (болты и гайки). Скручивать нужно алюминий. Металлический каркас проходит очистку, шлифовку и покраску до того, как будет прикреплена столешница. Работа предусматривает такие этапы:

Изготовление рамы. Размер металлопрофиля зависит от габаритов столешницы: она должна выходить на 5-10 см за пределы опорной конструкции. Сечение трубы – 2 х 4 см. Для рамы требуется 4 отрезка, 2 из которых короткие и 2 – длинные. Также нужна длинная поперечина, которая является ребром жесткости конструкции.
Фиксация ножек. Они устанавливаются строго перпендикулярно к раме в ее углах. При необходимости регулировки высоты на ножках просверливаются отверстия, а потом к ним крепятся небольшие отрезки металлопрофиля с такими же отверстиями. Шаг между ними составляет 1,5-2 см.
Монтаж столешницы. Она может быть деревянной или металлической. На этом этапе производится укладка наполнителя и фиксация обивки.
