Паровое отопление в частном доме и на даче на базе печи или котла

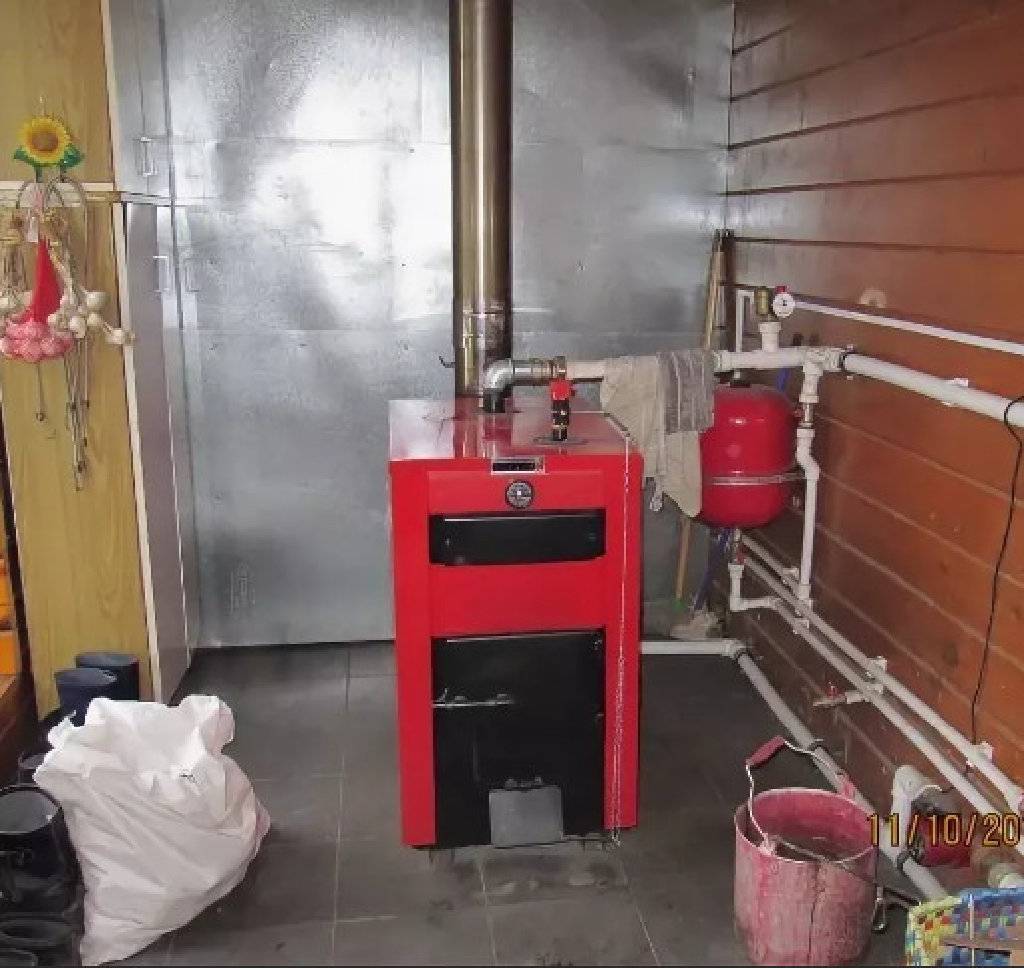

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

• топку (камера сжигания топлива);
• испарительные трубы;
• экономайзер (теплообменник для подогрева воды за счет уходящих газов);
• барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2. необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Несколько полезных советов

При монтаже системы парового отопления следует помнить, что все ее элементы должны выдерживать высокую температуру, более 100 градусов. Например, обычный мембранный расширитель в качестве резервной емкости на случай увеличения объема теплоносителя не подойдет, потому что его максимум – это 85 градусов.

Дымоход печи, в которую встроен теплообменник, будет быстрее загрязняться, чем у обычной печки. Поэтому прочистку дымохода нужно планировать и выполнять чаще.

Печь с теплообменником при желании можно использовать также для приготовления пищи, но это не слишком удобно. В летний период, когда отопление не нужно, эту печь разжигать нельзя. Придется искать альтернативу. Проще, если для кухни в доме устроена отдельная удобная печь.

О том, как спроектировать и собрать систему парового отопления собственными руками, подробно описано в этой статье, рекомендуемой нами к прочтению.

4 Безопасность использования

Чтобы печка работала исправно вместе с котлом, необходимо соблюдать важные правила безопасности, а также общие рекомендации по уходу за оборудованием. Если это не учитывать, то может всё закончиться тяжёлыми последствиями. Как минимум КПД сильно упадёт, если не проводить регулярную чистку, но могут быть и взрывы с летальными исходами. В связи с этим рекомендуется придерживаться некоторых пунктов:

1. 1. Устройства, в конструкции которых есть водяной контур, должны постоянно работать под присмотром человека. Относится это к закладке дров, чистке от сажи и другим профилактическим действиям.
2. 2. Для обеспечения безопасности работы следует постоянно следить за состоянием дымохода. Перед каждым запуском необходимо проверять техническое состояние задвижек и каналов. Когда огонь только начал разгораться, задвижки должны быть полностью открыты.
3. 3. Такую систему рекомендуется использовать только зимой, когда есть потребность в быстром отоплении дома и подачи горячей воды. Использование конструкции в летнее время года нерационально, поскольку топить нужно только в целях приготовления пищи, ввиду этого часть тепла будет улетать в трубу.
4. 4. Печка имеет очень высокую температуру при работе, поэтому она сильно нагревает теплообменник, что может привести к его поломке. Как правило, это прогорание металлической пластины.
5. 5. Если самостоятельно сооружать конструкцию, то можно дополнительно вмонтировать насос, чтобы жидкость быстрее двигалась в трубах, а также датчики и термостат для контроля за давлением.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

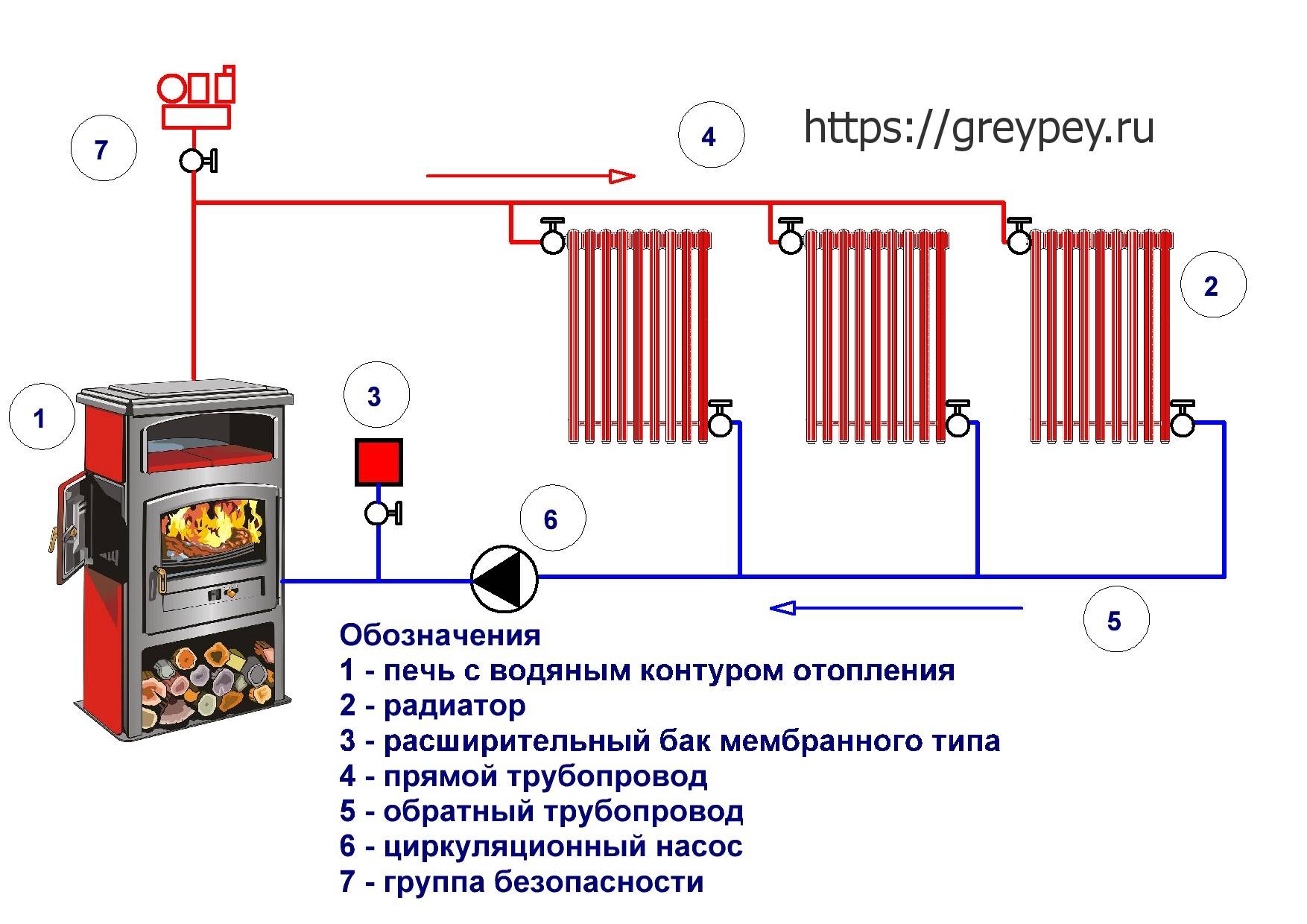

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.. Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Выбор и установка оборудования водяного отопления на даче

Отдых на даче – это не только битва за урожай или пикники с шашлыками, но и новогодний хоровод вокруг елочки во дворе и игры в снежки. И если зимой вы наведываетесь на дачу так же регулярно, как и летом, то вашему домику и всем его обитателям необходимо тепло и уют. А, значит, пора утепляться! Как сделать отопление на даче – самый распространенный вопрос любителей загородного отдыха, предпочитающих тепло и домашний комфорт в любое время года. Причем лучше начать беспокоиться об отоплении еще на уровне проектирования дома.

Водяное отопление имеет ряд таких важных преимуществ, как простой принцип работы (горячая вода, постоянно циркулируя в трубах, согревает жилище) и отсутствие необходимости делать запасы угля и дров. Вода – отличный теплопроводник, дешевый и доступный. Трубы для водяного отопления небольшие по диаметру, а поэтому такую систему можно сделать даже для самого маленького дачного дома. Отопление работает бесшумно, не нарушая загородной тишины, а у хозяина есть возможность своими руками регулировать температурный режим в помещении.

Поэтапная технология монтажа парового отопления в частном доме

Сначала составляется схема парового отопления с учетом размещения паропроводов, батарей, запорной арматуры, насосного оборудования, фильтров и других составляющих.

Следующий этап – выбор варианта разводки, всего их три:

• нижняя разводка – это укладка труб ниже приборов отопления;
• верхняя – выкладка паропровода выше уровня отопительных приборов: от котла нагрева трубы опускаются к радиаторам, а элементы для сбора и транспортировки конденсата укладываются по полу;
• смешанная – сочетает оба типа выкладки: трубопровод для подачи выкладывается немного выше батарей отопления, конденсатопровод по уровню пола.

Как провести паровое отопление в доме:

1. После выравнивания стен, пола, установить крепежи для батарей, затем сами радиаторы. Удобнее всего располагать приборы под окнами, напротив входных дверей.
2. Полы выстлать негорючим материалом, на бетонное основание поставить парогенератор. Оптимальный вариант размещения – в подвале, чтобы теплоноситель поступал вверх самостоятельно.
3. Если в доме обустраивается сеть с теплыми полами, приобретается двухконтурный котел, который распределит теплоноситель по радиаторной системе и контурам теплого пола. В этом случае парогенератор устанавливается выше уровня пола.
4. Расширительный бак врезается в самую высокую точку схемы. Если сеть открытого типа, то бак устанавливается максимально близко к котлу, в герметичной системе зона монтажа – между парогенератором и батареями.
5. Трубопровод выкладывается с учетом начальной точки соединения в зоне стыка с парогенератором, потом труба заводится к первому прибору отопления, затем соединяются отводы, вводы. Аналогичным образом подключаются все трубы.

6. На батареи установить краны Маевского для спуска воздуха, перед парогенератором врезать накопительный бак для стекания конденсата.
7. Замкнуть точку присоединения в отопительный котел. Таким образом обустраивается закрытый контур.

Для устранения засоров на котел устанавливается грязевой фильтр, насос для парового отопления нужен для перегонки конденсата, монтируется также к котлу, причем патрубок от котла к насосу должен быть сечения меньше, чем диаметр всех других труб. Для контроля давления на патрубок выхода из котла устанавливают манометр и клапан для сброса избыточного давления. Пригодится узел слива/залива воды, который врезается в нижнюю точку схемы. После магистраль проверяется на герметичность, запускается в эксплуатацию.

Зная, как сделать паровое отопление своими руками, мастер сможет без труда выполнить работы. Но при всей простоте схемы, возникают сложности с расчетами, поэтому чаще всего разработка схемы поручается специалистам. Цена услуги варьируется от 100$ (6500 руб.), что не так дорого за тщательные и точные расчеты.

Профессионалы могут взять все работы на себя, однако узнавая, сколько стоит провести паровое отопление, хозяину придется быть готовым выложить от 300$ (20000 руб.) при наличии всех составляющих схемы. Смета увеличивается при повышении сложности выкладки, например, наличии разветвлений в магистрали, этажности дома более 1 этажа. Перед заказом услуги в определенной фирме стоит поинтересоваться проектами и предложениями в нескольких организациях. Схемы могут различаться по эффективности, сложности выполнения и учету потребностей хозяина.

Минусы парового теплоснабжения и способы их устранения

• отопительные приборы от пара греются выше 100°С, благодаря чему они представляют опасность, тем более для детей и зверей;
• система парового теплоснабжения не прекращает работу шумно;
• управление режимом температур затруднено;
• невозможность устройства теплых гидравлических полов.

Первый минус можно убрать, защитив отопительные приборы и поводящие трубы экранами. Есть огромный ассортимент таких декоративных интерьерных элементов из древесины и пластика.

Шум в системе можно намного уменьшить, если применять антишумовые спайдерные крепежи для отопительных приборов при их установке, сам же парогенератор устроить в индивидуальном помещении.

3-ий пункт убрать тяжело. А вот для 4-го решение есть – теплые гидравлические полы при вашем желании можно сменить пленочными инфракрасными.

Внимание! Печку из кирпича с парогенератором нежелательно намечать одновременно под теплоснабжение и приготовление пищи, так как в летние месяцы её все равно задействовать будет нереально. Либо, придется выдумать на тёплый период альтернативный вариант. К примеру, выполнить летнюю печь на чистом воздухе

К примеру, выполнить летнюю печь на чистом воздухе.

Также нельзя применять в системе трубы из пластика, они не выдержат режима температур.

Преимущества и недостатки парового отопления

Чтобы вы определились, стоим ли вам покупать паровое отопление, давайте подробно разберём всего преимущества и имеющиеся недостатки. Прочитанная информация сможет дать чёткий ответ на поставленный вопрос.

Не большая стоимость всего оборудования играет очень важную роль в принятии решения.

Низкая потеря тепла при работе системы – это позволит снизить денежные затраты на отопления дома.

Очень большая теплоотдача – позволяет за считанные часы полностью прогреть большое помещение и создать комфортную обстановку для жителей дома.

Большой уровень шума от работы системы. Знающие люди осведомлены о том, какой шум создают подобные системы.

Очень высокая температура пара, которая при контакте легко сможет обеспечить ожог.

Коррозия также является существенным недостатком. В результате данного процесса часто трубы начинают течь, тем самым принося неудобства в эксплуатации.

• ввод в эксплуатацию оборудования, производящего пар, требует разрешения от соответствующих органов контроля;
• оборудование для генерации пара является источником повышенной опасности. Его сфера применения – промышленное производство.

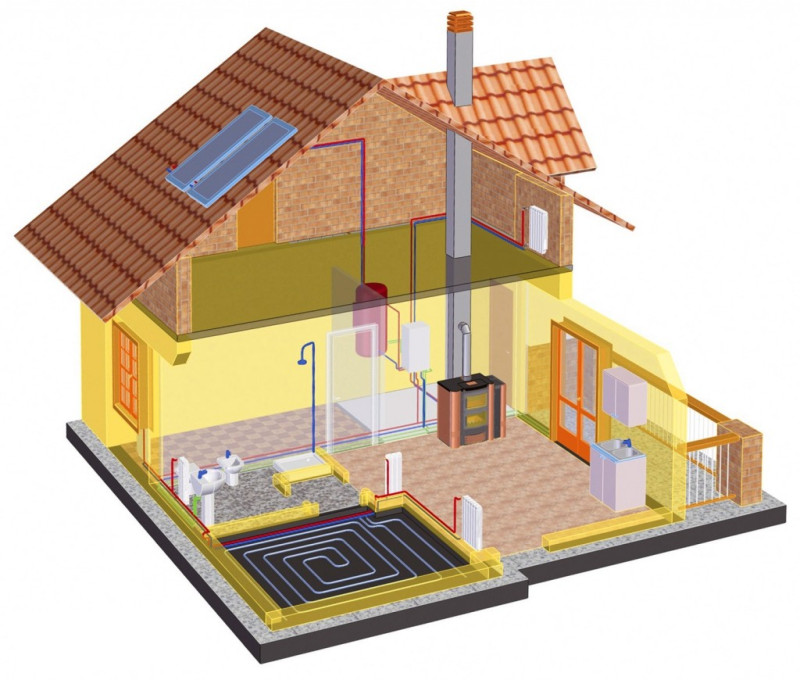

Проектирование системы отопления — какой вариант выбрать

Наиболее часто применяется закрытая система, не требующая обустройства дополнительного конденсатосборника и установки циркуляционного насоса. Благодаря этому такое отопление обойдется несколько дешевле.

Сама система может иметь как одно-, так и двухтрубную сеть, при выборе следует учитывать следующие особенности:

• Однотрубная система более проста по конструкции, позволяет сократить потребность в материалах. Но она более шумна, движение пара и конденсата в обратном направлении довольно хорошо слышно, особенно, в небольших домах.
• Двухтрубная система таким недостатком не отличается, но ее монтаж обойдется существенно дороже за счет двукратного увеличения количества труб, которые потребуются.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

• топку (камера сжигания топлива);
• испарительные трубы;
• экономайзер (теплообменник для подогрева воды за счет уходящих газов);
• барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Проектирование системы парового отопления

Даже для небольшого помещения лучше всего составить проект. Система, сделанная на “авось” с большой долей вероятности вскоре потребует переделки, а составленная на бумаге схема позволит сразу же выявить слабые места и исправить их. Например, для того, чтобы создать систему с естественной циркуляцией теплоносителя, теплообменник, а соответственно, и нагревательный прибор, следует расположить в самой нижней точке дома.

Паропровод и конденсатопровод систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения (+)

Это значит, что печь или котел должны стоять ниже всех радиаторов, а также труб, которые стоят не вертикально, а горизонтально или под углом к вертикали. Если разместить нагревательный прибор таким образом не получается (в доме отсутствует подвал, подвал использован для других целей и т.п.), следует отдать предпочтение отоплению с принудительной циркуляцией.

На схеме изображена система отопления с принудительной циркуляцией. для ее монтажа понадобится циркуляционный насос и накопительный бак

Поэтому в схему необходимо включить насос, который будет нагнетать воду в теплообменник. Важный момент в проектировании отопительной системы — порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает соединение всех радиаторов по порядку.

В результате теплоноситель будет последовательно перемещаться по системе, постепенно остывая. Это экономичный вариант подключения, который и установить проще, и по стоимости выйдет дешевле. Но равномерность прогрева при таком способе пострадает, поскольку первый радиатор будет самым горячим, а в последний теплоноситель поступит в уже наполовину остывшем состоянии.

Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор теплоноситель поступает уже остывшим

Однотрубное решение может быть приемлемым только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного строения больше подойдет двухтрубная система, при которой радиаторы подключают параллельно. Такая схема обеспечивает одновременное, а не последовательное поступление теплоносителя в каждый радиатор, и прогрев помещений осуществляется более равномерно.

Но при двухтрубном контуре к каждому радиатору придется подвести две трубы: прямую и “обратку”. Такая система сложнее в реализации, да и обойдется это немного дороже, чем при установке однотрубной системы. Впрочем, подавляющее большинство систем водяного отопления выполнено по двухтрубной схеме, несмотря на сложности, и функционирует вполне успешно.

На этой схеме показана двухтрубная система монтажа радиаторов парового отопления. Каждый радиатор подключается к общему стояку и имеет обратную трубу, что обеспечивает равномерное распределение теплоносителя

Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменник. Он выглядит как змеевик, сваренный из металлических труб. Этот элемент встраивается прямо в конструкцию печи, а не устанавливается отдельно.

Поэтому проект новой печи также следует продумать на этапе проектирования. Можно использовать и уже имеющуюся печь, но ее придется частично разобрать, чтобы вмонтировать теплообменник внутрь. Для получения 9 кВт тепла необходим теплообменник с площадью поверхности около одного квадратного метра. Чем больше отапливаемая площадь, тем больше должны быть размеры теплообменника.

Если отапливать помещение предполагается с помощью котла, то все немного проще: его нужно купить и установить. Обычно для парового отопления в доме рекомендуется брать водотрубную модель котла, как наиболее эффективную. Хотя жаротрубные, дымогарные или комбинированные дымогарно-жаротрубные модели также могут стать вполне приемлемым вариантом.

Иногда для организации парового отопления используют самодельный котел, в котором сжигают отработанное машинное масло. Но этот вариант считается подходящим для использования в подсобных помещениях, например, в гараже. Для жилого дома такой вариант не слишком хорош.

Принцип работы парового отопления: «за и против»

Когда источник тепла нагревает воду, она начинает образовываться в пар. Последний перенаправляется по трубам к отопительным приборам. В них он конденсирует, оседает на внутренних поверхностях и передает тепло конверторам или радиаторам.

Образовавшийся конденсат перетекает по трубам в емкость для сбора жидкости. С нее он одним из рассмотренных ранее методов (самотечным или напорным) вновь поступает к нагревательному элементу и цикл повторяется заново.

Очень важно учесть две особенности, без которых паровое отопление в частном доме будет неэффективным. Они направлены на предотвращение поступления конденсата внутрь паропровода:

• На стыке двух устройств предусматривают установку конденсатоотводчиков или подпорных шайб
• Уклон основной магистрали рекомендуется делать по направлению движения пара

«За и Против» парового отопления

Наравне с прочими разновидностями отопительных систем паровая имеет свои положительные и отрицательные стороны. Если сравнивать ее с классическим водяным отоплением, можно отметить следующие преимущества:

• Не зависимо от отапливаемой площади, пар будет доставлен в любую самую дальнюю точку системы и при этом не утратит своей нагревательной способности
• Посещения значительно быстрее прогреваются
• Высокий коэффициент отдачи тепла в окружающую среду
• Нет необходимости прокладывать по дому трубы большого диаметра и крепить к стене крупногабаритные радиаторы
• Экономически выгодней в процессе эксплуатации

Преимуществ множество, но прежде чем сделать выбор в пользу парового отопления, необходимо знать его недостатки:

• Срок службы на 25-30% меньше, чем у водяных отопительных систем
• Очень трудно регулировать теплоотдачу
• В процессе работы много шума

Высокий коэффициент отдачи тепла достигается благодаря быстрому нагреву отопительных приборов до больших температур. Иногда поверхность разогревается до 90-95 градусов, становясь опасной. Отопительные радиаторы, чтоб не получить ожег, рекомендуется закрыть защитными экранами и устанавливать в наиболее недоступных местах для детей.
