Теплый пол на крыльце

технология укладки и монтажа. Электрический теплый пол своими руками Электромонтаж теплый пол

Сегодня мы поговорим про то, как проводить монтаж электрического теплого пола в дому.

Важные особенности работ

В одной из статей были рассмотрены в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и , то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

• Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
• Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
• Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

• Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
• Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
• Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выб

Обогрев ступеней крыльца и лестниц с помощью нагревательного кабеля

Обогрев наружных лестниц и крылец

Для гарантированной защиты от наледи уличных ступеней требуется обеспечить мощность обогрева 250 — 300 Вт./м2.

Применяются, как правило, мощные нагревательные кабели ELEKTRA — одножильные или двужильные, с удельной мощностью от 20 Вт./м.п.

Для этого применяют:

Какой кабель выбрать для монтажа: одножильный или двухжильный?  Двухжильный кабель удобно укладывать при обогреве ступеней, на площадки же можно использовать и одножильный кабель. Когда отсутствует возможность увеличения высоты ступени, под кабель вырезают канавки (штробы), и уже в них укладывают кабель.

Обогрев входной группы нагревательным кабелем ELEKTRA VCD 25.

Исходные данные:

• количество обогреваемых ступеней  4 шт.
• длина ступени 1200 мм.
• ширина ступени 300 мм.
• высота ступени 150мм.
• габарит обогреваемой площадки 1200 х 1200 мм.
• удельная мощность обогрева 300 Вт./м2

Для обеспечения мощности нагрева в 300 Вт./м2 используя нагревательный кабель VCD 25 шаг укладки должен составлять: 25 (Вт./м.п.) / 300 (Вт./м2) = 0,083 м.=83 мм.

На одной ступени, размером 1200 х 300 (1,2м. х 0,3м.) надо уложить нагревательный кабель длиной: L = (300 (Вт./м2) \ 25 (Вт./м.п.)) х 0,3 х 1,2 = 4,3 метра. Соответствено на четырех ступенях эта длина станет 4,3 х 4 = 17,3 метра. Добавим по 0,15 м. на высоту подъема ступеней: 0,15 х 4 = 0,6 м. Длина нагревательного кабеля, расположенного на площадке равна: L = (300 (Вт./м2) \ 25 (Вт./м.п.)) х 1,2 х 1,2 = 17,3 метра. Итого общая длина кабеля 17,3 + 0,6 + 17,3 = 35 м. Выбираем нагревательный кабель Elektra VCD 25 / 890. Учитывая, что свес ступени обычно бывает 20 — 30 мм. и толщина облицовки подступёнка может достигать 25 мм., первый ряд кабеля укладываем на расстоянии не более 4 см. от края ступени.

Обогрев крыльца при помощи одножильного кабеля VC 20.

При мощности нагрева в 300 Вт./м2 применяя нагревательный кабель VC 20 шаг укладки должен составлять: 20 (Вт./м.п.) / 300 (Вт./м2) = 0,066 м.=66 мм.

Длина кабеля для обогрева ступени размером 1200 х 300 (1,2м. х 0,3м.) равна: L = (300 (Вт./м2) \ 20 (Вт./м.п.)) х 0,3 х 1,2 = 5,4 метра. Соответствено на четырех ступенях эта длина станет 5,4 х 4 = 21,6 метра. Добавим по 0,15 м. на высоту подъема ступеней: 0,15 х 4 = 0,6 м. Длина нагревательного кабеля, расположенного на площадке равна:  L = (300 (Вт./м2) \ 20 (Вт./м.п.)) х 1,2 х 1,2 = 21,6 метра. Итого общая длина кабеля 21,6 + 0,6 + 21,6 = 43,8 м. Выбираем нагревательный кабель Elektra VC 20 / 930, длиной 46 метров. Остаток кабеля 2,2 метра уложим перед лестницей. Помним про свес ступени в 20 — 30 мм. и толщину облицовки подступёнка в 25 мм., первый ряд кабеля укладываем на расстоянии не более 4 см. от края ступени.

Особенности монтажа обогрева крыльца или лестницы

Укладывая нагревательные кабели надо придерживаться следующих правил:

• шаг укладки кабеля VC 20 должен быть не меньше 50 мм.
• шаг укладки кабеля VCD 25 должен быть не менее 60 мм.
• шаг укладки кабеля TuffTec 30 должен быть не менее 70 мм.

Ввиду того, что боковые части ступеней не обогреваются, крайние витки кабеля надо располагать как можно ближе к краю ступени. Если отлитые ступени нуждаются в выравнивании, как на фото, то кабель укладывают поверху ступеней, закрепляют при помощи монтажной ленты и заливают выравнивающим раствором. Для это лучше использовать сухие смеси на цементной основе, предназначенные для выравнивания поверхностей.

Управлять нагревом крыльца можно при помощи терморегулятора ETOG с датчиком температуры и влажности, или при помощи регулятора ETR, работающего с датчиком температуры.

Электрообогрев входной группы

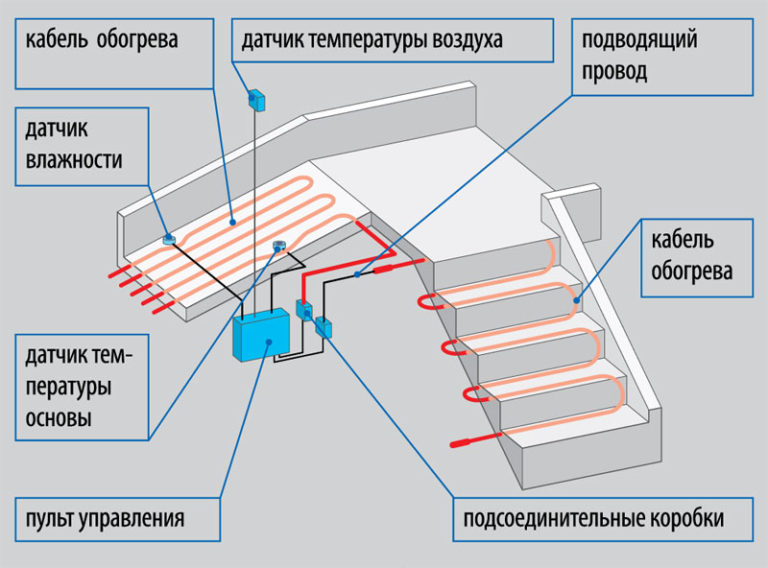

Утепление крыльца осуществляется с помощью антиобледенительной системы, которая состоит из следующих элементов:

• контроль такой системы обеспечивается датчиками температуры и датчиками влажности воздуха, а еще терморегулятором. Все это способствует качественному обогреву ступеней;
• есть еще система распределения, которая представляет собой распределительные коробки, защитную аппаратуру, пускораспределяющую температуру и крепеж;
• имеется еще и греющая часть, которая состоит из нагревательных кабелей (они могут быть саморегулирующими и резистивными).

Варианты раскладки термомата на поверхности.

Надо учитывать то обстоятельство, что такая антиобледенительная система используется в условиях более жестких, чем теплый пол для внутренних помещений, поэтому требования к такой системе предъявляются более жесткие. Нагревательный кабель, который используется для того, чтобы был осуществлен обогрев открытых площадок абсолютно электробезопасен, к атмосферным осадкам он устойчив, к низким температурам и солнечному свету — тоже, что и обеспечивает его высокую эффективность. Еще надо отметить высокую механическую прочность такого кабеля.

В связи с этим обогрев ступеней может осуществляться круглые сутки на протяжении всего зимнего сезона, при этом не нужно никакого обслуживания и ремонта (если, конечно, эксплуатация проводится в соответствии с инструкцией).

В такой системе есть еще распределительная группа элементов, которая отвечает за питание нагревательного кабеля. Кроме того, распределительная группа элементов передает информационные сигналы от датчиков к терморегулятору, а от терморегулятора к нагревательному кабелю.

Имеются в такой системе датчики температуры и влажности почвы и воздуха, которые входят в группу контроля и осуществляют передачу информации об окружающей среде терморегулятору, который осуществляет включение и выключение нагревательного кабеля, кроме того, в его функции входит регулировка мощности. Обогрев ступеней осуществляется посредством надежного электрического кабеля, он бывает двух видов — резистивным (у него постоянная мощность) и саморегулируемым (в нем мощность может изменяться).

Монтаж уличной системы обогрева крыльца

Нагревательный кабель может быть уложен под самое разное покрытие ступеней: бетон, мрамор, плитка, искусственный или натуральный кабель. Осуществляется монтаж такой системы следующим образом: на поверхность, которую нужно защитить от образования наледи (поверхность при этом должна быть ровной) нужно уложить греющий кабель (он представляет собой тонкую ленту) или нагревательный мат. После этого его можно заливать бетонной стяжкой, а еще его можно засыпать слоем песка.

После того, как все это сделано, можно укладывать слой плитки, а еще можно уложить какое-либо другое покрытие. Надо отметить, что теплый пол на улице имеет специальные датчики, он подключен к электрической сети, в одном из помещений устанавливается терморегулятор, который и осуществляет управление всей этой системой.

Что касается мощности системы обогрева, то она находится в прямой зависимости от разных параметров (нужно учитывать среднюю температуру воздуха в течение сезона, насколько обильны осадки, есть ли теплоизоляционный слой). Если брать в качестве примера центральный регион России, то мощность нагревательного кабеля составляет около 300 Вт/м². Когда осуществляется проектирование, расчет и укладка системы, то необходимо учитывать вертикальный подъем между ступенями, их ширину, материал покрытия и еще некоторые факторы, в связи с этим такую работу лучше доверить профессионалам. Тем не менее, все можно сделать своими руками, если для этого имеются соответствующие технические навыки. Монтируя такой теплый пол, кабель нужно укладывать аккуратно, так как, если он будет поврежден фигурными элементами мощения, то это приведет к тому, что система просто выйдет из строя. Еще нужно внимательно следить за тем, чтобы в песке не было камней. И крыльцо перестанет быть местом, где можно поскользнуться.

Системы электрического обогрева

Электрообогрев оптимально подходит для небольших участков, требующих постоянной очистки от снега и льда. К ним относятся ступеньки, крыльцо, тропинки от входа на участок до дверей дома. Особенно эффективно греется от электричества натуральный и искусственный камень — прогреваясь равномерно по всему объему, он долго сохраняет внутреннюю температуру. Монтаж системы не занимает много времени и является предельно простым.

Устройство антиобледенения может управляться автономно или в ручном режиме. Контроль происходит посредством терморегуляторов, которые фиксируют наличие лишней влаги и осадков, сопоставляя полученную информацию с показателями внешней температуры. После включения происходит оттаивание льда и снега, а образовавшаяся вода попадает в водосборник или, если ее объем небольшой, полностью испаряется.

Монтаж уличного обогрева лучше всего производить непосредственно во время обустройства территории двора. Первый шаг — расчеты мощности системы, протяженности, типа и сечения проводников. Оптимальной мощностью уличного обогрева считается показатель от 250 до 300 Вт/м2. В местностях с продолжительными снежными и морозными зимами мощность может быть увеличена до 350-400 Вт/м2.

Параметры 250-300 Вт/м2 соответствуют линейной мощности проводника составляющей 28 Вт/м2. В соответствии с этими рекомендациями следует производить расчет общего потребления энергии.

Обогревающий кабель, являющийся главной рабочей частью теплого пола, может быть разных типов. Чаще всего применяют такие провода:

• Резистивные. Основная составляющая часть — тонкая нихромовая проволока, находящаяся в полимерной оболочке и медной оплетке. Резистивный кабель обладает постоянным значением сопротивления, из чего вытекает его особенность — невозможность регулирования температуры. Нихромовая нить нагревается до определенной, максимальной для конкретного сечения температуры, после чего стабильно удерживает ее до отключения. Преимущества резистивного кабеля в том, что его можно легко изгибать в любом направлении. Недостатки — невозможность свободной порезки на нужные фрагменты, поэтому расчет длины следует производить особо тщательно.
• Саморегулирующиеся. Такой тип кабеля отличается от предыдущего возможностью регулировки температуры нагрева и упрощенной укладкой — провод такого типа можно резать на произвольные фрагменты. Главное — правильно подключить каждый отрезок. Работает саморегулирующийся кабель посредством нагрева полимерной матрицы, которая находится в промежутке между парой медных проводов. Система хорошо защищена от внешнего воздействия жесткими полимерными оболочками, также имеется заземляющая оплетка.

Перед началом установки полов по грунту следует тщательно выровнять поверхность, на которой будет проходить монтаж. Залитая бетонная черновая стяжка проверяется на отсутствие неровностей. Если пропустить данный шаг, то провод ляжет криво, что повлечет за собой появление зон неравномерного прогрева. Различные производители систем электрического обогрева дают разные рекомендации по установке своей продукции, поэтому перед началом работы следует внимательно ознакомиться с информацией от изготовителя.

На идеально ровную поверхность укладывается обогревательный провод, при этом расстояние между его петлями следует сохранять стабильным — порядка 15-20 см. Поверх кабеля заливается слой бетонной стяжки толщиной до 5 см. Если слой будет слишком толстым, то устройство просто не сможет передать тепло на поверхность, что приведет к перерасходу электричества и быстрому выходу теплого пола из строя.

Перед началом заливки бетона провода закрепляют неподвижно металлической монтажной лентой. Во время работы рекомендуется составлять подробную схему участка с указанием мест перегибов кабеля, количества и взаиморасположения отдельных петель, точек подключения. В будущем это облегчит возможные ремонтные работы и позволит ограничиться демонтажем только части покрытия.

Черновая стяжка после полного застывания подготавливается к установке декоративного покрытия — тротуарной плитки, натурального или искусственного камня, брусчатки. Для этого на стяжку насыпают слой песка, выравнивают и утрамбовывают его. Затем на песок укладывают тротуарную плитку или камень, а швы затирают мелким кварцевым песком.

Установка обогревателей под плитку

Если вы решили в качестве облицовочного материала использовать плитку, то способ монтажа обогрева ступеней крыльца, немного отличается от того, который описывался ранее.

1. Подготавливаем поверхность, при необходимости используем клинья для укладки плитки.
2. Укладываем и закрепляем систему для обогрева крыльца так же, как и в предыдущем случае.
3. Засыпаем полностью песком уложенный обогрев.
4. Укладываем плитку.

При данном способе укладки обогрева нет необходимости выжидать 30 дней. Можно сразу начинать пользоваться системой.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Какой бы вариант подогрева вы ни выбрали, любой будет достаточно качественным и принесет не только безопасность вам и вашим близким, но и существенно продлит срок службы облицовочных материалов.

Контур с жидким теплоносителем

Эта система является аналогом конструкции водяного обогрева пола в помещении.

Процесс установки такой системы проходит более сложно, потому что планируется заранее и проводится в процессе строительства здания.

Обусловлено это тем, что такой вид подсоединяется к общим источникам обогрева дома. Чем больше площадь обогрева, тем более эффективным считается именно этот метод.

Замечание специалиста: следует серьёзно отнестись к выбору теплоносителя, который должен быть устойчив к замерзанию. Такой жидкостью может стать этиленгликоль или пропилен.

Контур с жидким теплоносителем, как система, имеет следующую структуру:

• трубопроводы для движения жидкости;
• нагревательный котел, который является источником тепла;
• насос;
• датчики управления и крепёж.

Установка подогревающих систем

Самыми популярными способами отделки крыльца является заливание стяжки и облицовка определённым видом плитки. Как же происходит монтаж подогрева в данных случаях.

На первом этапе следует провести полную подготовку поверхности, которую необходимо выровнять и зачистить.

На втором этапе проводится укладка выбранного вида обогрева, который, впоследствии, фиксируется монтажной лентой или крепёжными элементами. Этот процесс требует особого внимания и аккуратности, чтобы не повредить нагревающие элементы.

Примите во внимание: нагревательный кабель специалисты советуют укладывать на расстоянии в 80 мм между рядами. На третьем этапе производится непосредственно заливка цементной стяжки

Во время приготовления раствора необходимо избегать образования уплотнений в смеси, которые в конечном результате могут привести к образованию воздушных ячеек внутри стяжки, что уменьшит теплоотдачу,  или деформации кабеля

На третьем этапе производится непосредственно заливка цементной стяжки. Во время приготовления раствора необходимо избегать образования уплотнений в смеси, которые в конечном результате могут привести к образованию воздушных ячеек внутри стяжки, что уменьшит теплоотдачу,  или деформации кабеля.

Совет мастера: работы по установке греющей системы лучше проводить в теплое время года, потому что стяжка полностью созревает только через 28 – 30 суток, а резкие перепады температур приведут к нарушению целостности бетона.

Четвёртый этап заключается в установке датчиков и систем регулировки.

Особенности электрообогрева ступеней лестниц

Монтаж системы обогрева лестницы и ступеней греющим кабелем целесообразно выполнить во время строительства или реконструкция. Электрический кабель укладывается на бетонное основание,потом заливается стяжка, а затем выполняют финишное покрытие облицовочным материалом.

При устройстве обогрева входной группы 10 м2 потребление энергии кабелем во время работы не будет превышать 0,5–0,6 кВт/ч при высоте стяжки с облицовочным слоем не более 7 см.

Если вы хотите организовать обогрев уже имеющейся лестницы или крыльца, то это возможно, но объем работ и соответственно их стоимость обойдутся дороже, поскольку придется в виде подготовительных работ выполнить демонтаж старого покрытия и подготовить основание для укладки кабеля.

Система обогрева может управляться вручную, но гораздо удобнее и практичнее использовать автоматический режим включения и отключения нагрева.

В ручном режиме электрообогрев можно, например, включать во время снегопада, а на ночь, когда никто не пользуется лестницей, отключать.

В состав автоматической системы входят термодатчики и терморегуляторы, которые включают обогрев в заданном диапазоне температур окружающей среды. Такая система с термодатчиком и с дополнительным датчиком снега и льда включается, лишь когда возникает опасность появления наледи. Ступени будут постоянно чистыми и безопасными для людей.

Преимущества и недостатки

Система обогрева уличных покрытий пользуется большой популярностью у торговых центров. Многие владельцы частных домов устанавливают возле крыльца. Преимуществом использования теплого пола на улице является:

• экономия времени и средств на уборку площади от снега и наледи;
• обеспечение безопасности возле дома в зимнее время;
• возможность увеличить эксплуатационный срок покрытий;
• поддержка чистоты в любое время года.

Теплый пол на улице экономит время и средств на уборку площади от снега и наледи К недостаткам применения оборудования часто относят лишние затраты на обогрев улиц, а также достаточно сложный монтаж всего устройства.

Для обогрева уличных покрытий используют различные системы обогрева. Каждая модель оборудования отличается способом укладки и техническими характеристиками.

Электрический нагревательный мат

Такое устройство представляет собой греющий кабель, закрепленный на армирующей сетке. Рабочий процесс оборудования осуществляется за счет подачи электрического тока к элементу нагрева. При этом кабель генерирует тепло, которое задерживается на покрытии.

Область применения электрической системы довольно широкая. С помощью кабеля обогревают небольшие площади возле жилых и общественных зданий. Также укладку системы успешно производят на ступеньках, выходящих на улицу. Монтаж оборудования рекомендуется производить на начальном этапе обустройства территории.

Электрический нагревательный мат – один из вариантов теплого пола на улице

Теплый пол с саморегулирующимся кабелем

Такое устройство, нагревательным элементом которого является электрический кабель, имеющий параллельную конструкцию. Система способна самостоятельно изменять мощность в зависимости от температурного режима окружающей среды. За счет такой особенности происходит значительная экономия электрической энергии, а поверхность пола прогревается равномерно.

Водяной пол

Прогрев поверхности при применении устройства такого типа происходит с помощью теплоносителя в трубопроводе. Функционирует оборудование от котла. Основным преимуществом использования системы считается экономичность использования и высокая эффективность. При этом монтаж водяного контура можно проводить на достаточно больших территориях. К недостаткам часто относят высокую стоимость на установку всего оборудования.

Как можно обогреть наружные элементы инфраструктуры

Существует множество способов, среди которых необходимо выбрать оптимальный для ваших условий.

1. Укладка теплых электрических матов. Это внешние накладки, которые либо просто удерживаются за счет фрикционной поверхности, либо крепятся с помощью люверсов. В последнем случае, наносится некоторый ущерб ступеням. Несомненное преимущество — простота использования и возможность переноса на иное место установки. Недостаток — такая система портит внешний вид, и греет лишь непосредственно на своей площади (равномерного распределения тепла по объему не происходит). К тому же, эти накладки не переносят перегибы: нагревательные элементы ломаются.
2. Обогрев с помощью инфракрасных излучателей. Эти калориферы давно применяются для создания комфортных условий на свежем воздухе. Если направить поток тепла на ступеньки либо дорожку, снег и лед быстро растают. Разумеется, такое оборудование применяется только на частной территории. В общественном месте у посетителей есть риск получить ожог. Кроме того, излучатели имеют низкий КПД: часть тепла рассеивается в воздухе. Да и направить поток энергии на большую площадь проблематично. Ни о какой постоянной работе не может быть и речи. Вынес из комнаты, включил, растопил лед, занес обратно. Главное преимущество — мобильность.
3. Обогрев дорожек и ступеней с помощью жидкого теплоносителя. В массив фундамента лестницы (подсыпку дорожки) закладывается трубопровод, по которому протекает горячая вода.
4. Электрические системы подогрева. Аналогичны домашним «теплым полам». Разница лишь в том, что необходимо применять морозостойкие материалы.

Последние два способа наиболее востребованы, поэтому уделим им больше внимания.
