Нормы установки коаксиальных дымоходов популярных производителей

Ведущие производители коаксиальных дымоходов

В данном сегменте мирового строительного рынка работает большое количество фирм. Ниже представлены лишь наиболее популярные.

Baxi (Бакси). Эта компания входит в основанный в 1866 году в Англии холдинг BAXI GROUP, объединивший под одной «крышей» на сегодняшний день 16 предприятий из 7 западноевропейских стран. Центральным принято считать завод в Италии. За год с его конвейера сходит более 500 тысяч котлов, в комплект поставки которых по заявке покупателя может входить и коаксиальный дымоход.

Navien (Навьен). Данный бренд входит в число крупнейших производителей котёльного оборудования не только Южной Кореи, но и всего мира. Более 80 процентов его продукции продаётся в странах Тихоокеанского региона, Японии, Китае, США, а начиная с 2008 года, она стала доступна и в СНГ.

Vaillant (Вайлант). Основана эта немецкая компания была в 1874 году. В настоящее время она входит в состав концерна Vaillant Group, штаб-квартира которого находится в Германии. В год эта компания выпускает более 3 миллионов единиц отопительной техники, при необходимости комплектуемых коаксиальными дымоходами. Залогом длительной и успешной эксплуатации котла выступает соответствие размеров патрубков.

Монтаж

При осуществлении монтажа коаксиальной системы своими руками необходимо сделать ряд подготовительных работ. В частности, стоит провести тщательный расчет размеров, подготовить отверстия в стене и предусмотреть небольшой уклон трубы. Наклон в 2-3 градуса позволит образовавшемуся конденсату стекать. Далее необходимо вывести дымоход через стену дома. Это довольно просто, главное – соблюдать все требования нормативных документов.

Затем можно переходить к установке коаксиального оборудования к котлу. Для этого необходимо использовать специальный соединительный адаптер. Затем устанавливается тройник со сборником конденсата, после чего конструкция дымохода выводится через стену.

В некоторых случаях при монтаже необходимо увеличить длину трубы коаксиального дымохода. Для этого используются поворотные муфты, которыми скрепляются стыки между трубами. Стоит отметить, что не рекомендуется осуществлять герметизацию труб силиконом. Он может не выдержать высоких температур. Так же рекомендуется максимально снизить количество поворотов трубы, чтобы тяга конструкции была выше.

Многие пользователи данного вида дымоходов сталкиваются с проблемой обледенения выведенной трубы. Если это случилось и на трубе присутствует лёд, то скорее всего, монтаж системы был проведен неправильно. Для избежания появления сосулек на трубе можно применить специальную насадку. Такой антиобледенительный прибор устранит проблему появления льда на трубе. В частности, при использовании такого вида дымоходов в коллективных системах использование насадки является обязательным пунктом.

Для защиты трубы от ветреных задуваний необходимо заранее рассчитать, где будет установлен дымоход. Здесь необходимо учитывать конструкцию здания. Также для этого применяется специальная ветрозащита и диафрагма.

Если нет уверенности в собственных силах, то стоит обратиться к специалистам, которые помогут правильно установить коаксиальный дымоход. Иначе можно допустить грубые просчеты, из-за которых система будет работать неэффективно.

Среди самых распространенных ошибок во время монтажа стоит выделить следующие:

• Грубые погрешности при расчете. Осуществлять замеры и расчеты необходимо строго по установленным нормативно-правовым актам.
• Нарушение норм пожарной безопасности. Для таких систем обязательно должны быть предусмотрены зазоры, снижающие уровень пожароопасности. При невыполнении таких требований последствия могут быть весьма плачевными.
• Неправильное подключение к отопительному оборудованию.
• Ошибка в выборе материала. Выше говорилось о том, что системы дымохода могут быть выполнены из нержавейки или из пластика. При выборе следует учитывать индивидуальные особенности системы отопления, чтобы материал мог выдержать необходимые температуры.

СниП по установке ↑

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

• на расстоянии не меньше 2 метров от уровня поверхности земли;
• минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
• минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
• в районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

• Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
• Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

5 Рекомендуемые схемы подачи воздуха и удаления продуктов сгорания

5.1 Общие положения

Системы подачи воздуха и удаления продуктов сгорания теплогенераторов с закрытыми камерами сгорания могут проектироваться по следующим схемам:

— с коаксиальным (совмещенным) устройством подачи воздуха и удаления продуктов сгорания;

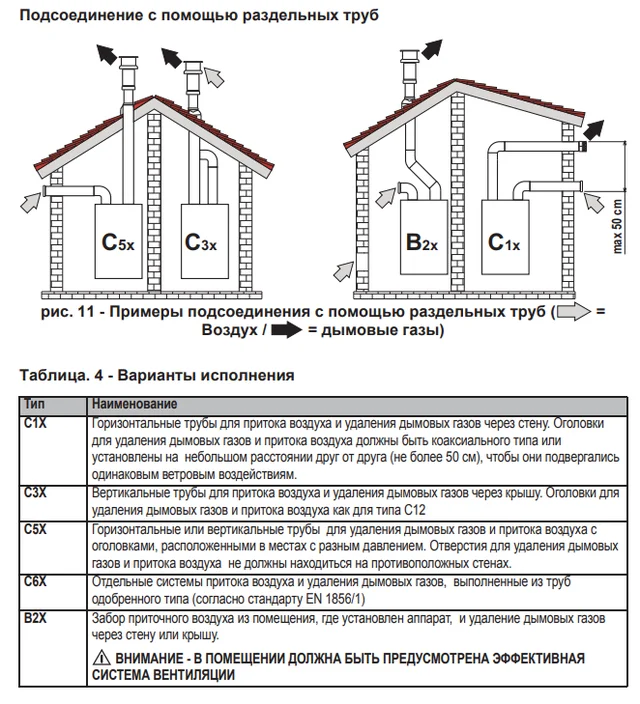

— с раздельным устройством подачи воздуха и удаления продуктов сгорания встроенными или пристроенными коллективными воздуховодами и дымоходами;

— с индивидуальным воздуховодом, обеспечивающим забор воздуха через стену и подачу его индивидуально к каждому теплогенератору, и удалением дымовых газов коллективным дымоходом.

Устройство дымоотводов от каждого теплогенератора индивидуально через фасадную стену многоэтажного жилого здания запрещается.

При реконструкции системы теплоснабжения существующего малоэтажного жилого фонда и технической невозможности организации коллективных дымоходов допускается устройство индивидуальных дымоотводов при обязательной разработке мероприятий по обеспечению безопасности в соответствии с .

5.2 Схемы забора воздуха и удаления продуктов сгорания для теплогенераторов типа В

Схемы забора воздуха и удаление продуктов сгорания для теплогенераторов типа В приведены на рисунке 5.1.

а) — отвод продуктов сгорания наружу индивидуально, забор воздуха для горения из помещения; б) — забор воздуха для горения из помещения коаксиальным воздуховодом, отвод продуктов сгорания отдельным дымоотводом или общим дымоходом, проложенным в стене здания или пристроенным к ней

Рисунок 5.1 — Индивидуальное и коаксиальное исполнение

5.3 Схемы забора воздуха и удаления продуктов сгорания для теплогенераторов типа С

5.3.1 Индивидуальное подключение к групповому дымоходу

Схема индивидуального подключения к групповому дымоходу приведена на рисунке 5.2

Рисунок 5.2 — Индивидуальное подключение газовых теплогенераторов к групповому дымоходу

Присоединение к групповому дымоходу, пристроенному к зданию:

а) — коаксиальное исполнение, вентилятор за теплообменником;

б) — коаксиальное исполнение, вентилятор перед горелкой;

в) — раздельное исполнение, без вентилятора;

г) — раздельное исполнение, вентилятор за теплообменником;

д) — раздельное исполнение, вентилятор перед горелкой;

1 — дутьевой вентилятор;

2 — слив конденсата;

3 — стабилизатор тяги;

4 — прочистка дымохода

5.3.2 Индивидуальное подключение газовых теплогенераторов. Раздельное исполнение

На рисунке 5.3 показаны топочные устройства с системой отвода продуктов сгорания и подвода воздуха вертикально через крышу. Выпускные отверстия находятся в непосредственной близости друг от друга и в зоне одинакового давления.

а) — коаксиальное исполнение с прерывателем тяги, с вентилятором за теплообменником; б) — коаксиальное исполнение с прерывателем тяги, с дутьевым вентилятором перед горелкой; в) — раздельное совмещенное исполнение с дутьевым вентилятором перед горелкой; г) — раздельное совмещенное исполнение с дутьевым вентилятором за теплообменником

Рисунок 5.3 — Индивидуальное подключение газовых теплогенераторов. Коаксиальное и совмещенное раздельное исполнение

5.3.3 Индивидуальное подключение газовых теплогенераторов. Раздельное исполнение

На рисунке 5.4 показаны топочные устройства с раздельными системами отвода продуктов сгорания и подвода воздуха. Устья этих систем находятся в зонах с различным давлением.

а) дымосос установлен на выходе из топки; б) вентилятор установлен до горелки; 1 — дымосос, дутьевой вентилятор

Рисунок 5.4 — Индивидуальное подключение газовых теплогенераторов. Раздельное исполнение

5.3.4 Индивидуальное подключение газовых теплогенераторов с размещением дымоходов в общей шахте

Схема индивидуального подключения газовых теплогенераторов с размещением дымоходов в общей шахте приведена на рисунке 5.5.

а), г) — коаксиальное исполнение; б), в) — раздельное исполнение; 1 — дутьевой вентилятор

Рисунок 5.5 — Индивидуальное подключение газовых теплогенераторов с размещением дымоходов в общей шахте

5.3.5 Групповое подключение газовых теплогенераторов

На рисунке 5.6 показаны топочные устройства с раздельными системами отвода продуктов сгорания и подвода воздуха, подключающимися к коллективным дымоходам и воздуховодам.

Источник

Нормы монтажа коаксиального дымохода

Правильная и безопасная работа газового котла с закрытой камерой возможна при соблюдении 2-х обязательных условий: обеспечение постоянного притока свежего воздуха для поддержания пламени и организация безопасного отвода продуктов горения. Именно коаксиальный дымоход для газового котла способен решить эти две важнейшие задачи одновременно. Это простая и надёжная система дымоудаления, позволяющая эксплуатировать газовый котёл закрытого типа максимально эффективно. Известно, что монтаж любой системы дымоудаления должен осуществляться согласно определённым нормативам — для этого разработаны требования к системам дымоудаления. Соответственно, существуют и свои правила установки коаксиального дымохода (СНиП).

Какие же требования к установке дымохода предъявляются при коаксиальном дымоудалении? Какие существуют правила установки коаксиального дымохода для газового котла? Поговорим об этом более подробно.

1. Газовые котлы закрытого типа сегодня с успехом применяются как в загородном домостроении, так и для поквартирного отопления в многоэтажных зданиях. Известно, что монтаж коаксиального дымохода для газового котла можно производить как горизонтально, так и вертикально.Правила установки коаксиального дымохода регулируются СНиП 41-01-2003, которые ранее допускали использование горизонтальных дымоходов и в многоквартирных домах. Однако, в 2012 году в свет вышел свод правил СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003». Согласно данному документу, устройство дымоотводов в жилых многоквартирных зданиях через наружные стены не допускается. Соответственно, на данный момент горизонтальный коаксиальный дымоход может применяться только частных домах, а в квартирах многоэтажных строений возможно только вертикальное дымоудаление через крышу. Это первый важный момент, касаемый СНиП коаксиального дымохода.

2. Необходимо знать и твёрдо помнить и ещё один важный момент:несоблюдение общих требований нормативной документации в процессе монтажа системы дымоудаления может привести к тому, что газовая служба попросту не выдаст разрешение на эксплуатацию котла.В целом можно выделить наиболее важные общие требования к установке коаксиального дымохода горизонтально (нормы установки):

— От земли до коаксиальной трубы расстояние должно составлять не менее 2,0 метров;— Труба коаксиального дымохода должна выводиться не менее, чем в полуметре от окон и дверей (и по вертикали, и по горизонтали);— Необходимо обеспечить свободное пространство перед коаксиальной трубой —не менее 1, 5 метров (не должно быть внешних препятствий в виде заборов, стен, столбов и т.д.)— Если в системе дымоотведения не используется конденсатоотводчик, то коаксиальная труба монтируется с уклоном к земле (в пределах 3-12°);— Трубу коаксиального дымохода можно выводить только на улицу!— В конструкции оптимально использовать не более 2-х коаксиальных колен;— Не менее 20 см должно быть между газовыми трубами и элементами дымохода;

Подводя итог данной статьи, можно сделать вывод:система отвода газов при работе настенного газового котла с закрытой камерой сгорания — довольно сложная конструкция, которая требует определённых знаний ещё на стадии проектирования и выбора продукции. Поэтому, даже ещё до того, каккупить коаксиальный дымоход, самым правильным решением будет помощь квалифицированных специалистов, которые помогут подобрать подходящий вариант с учётом всех нюансов.Мы также выяснили, что в обязательном порядке необходимо соблюдать и все требования к монтажу коаксиальных дымоходов. Соответственно, помощь профессионалов — единственное правильное решение в такой ситуации.Помните, что дымоотведение должно быть прежде всего безопасным!Именно правильная установка дымохода обеспечит Ваше спокойствие и будет гарантией надёжной и долговечной работы отопительного оборудования.

Компания УТДК из Санкт-Петербурга занимается производством и продажей современных систем дымоудаления для настенных газовых котлов всех марок.Мы готовы ответить на все интересующие Вас вопросы и помочь с выбором и установкой коаксиального дымохода!Наш адрес: 195027, г. Санкт-Петербург, Складская ул, дом № 6, корпус Б.Контактные телефоны: 8 (800) 302-35-63 — Бесплатно по РФ 8 (812) 467-35-63 — Розничный отдел 8 (812) 389-66-42 — Оптовый отдел

Источник

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

1. Наружное и внутреннее расположение дымохода. Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха. Утепление дымохода – обязательное действие для северных регионов
3. Коллективные и индивидуальные системы дымоотвода. Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
4. Горизонтальное и вертикальное размещение. Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной

• быстрый монтаж;
• подходит для любого типа отопительного устройства;
• хорошие показатели тяги при соблюдении всех правил установки;
• возможность использования в многоэтажных домах;

• при монтаже требуется дополнительное согласование с Санэпиднадзором;

Дымоход, установленный своими руками

Установка дымохода своими руками является не сильно обременительным. Монтаж производят в сторону от элементов отопления помещения к направлению дымохода (см. Подключение к дымоходу). Каждая деталь трубы вставляется в предыдущий элемент для обеспечения защиты всей конструкции от влаги к утеплителю.

Для хорошей защиты применяют определенный вид герметика, который имеет рабочую температуру в районе 1000 градусов. В этой системе рабочие стыки скрепляются специальными хомутами, а на протяжении всей линии прокладки должны быть установлены кронштейны. С помощью них происходит закрепление труб в элементах строения.

В уходе такие дымоходы, созданные своими руками, неприхотливы. Достаточно лишь несколько раз в году просматривать качество тяги, а также наблюдать за целостностью стыков и швов отдельных деталей конструкций. Иногда проводят очистку дымохода от сажи.

Практически у всех видов дымохода встречаются проблемы, которые приводят к нарушению их качества:

• прогорание дымохода;
• образование большого числа конденсата;
• нарушение и растрескивание герметичности дымового канала;
• нарушение теплоизоляции;
• образование смолистых отложений и сажи на внутренней поверхности трубы;
• образование большого количества конденсата.

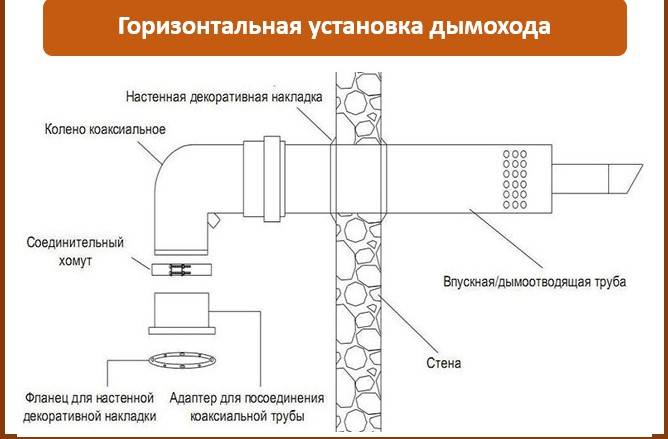

Технология монтажа коаксиального дымохода

Процесс установки наружного и внутреннего коаксиального дымохода имеет отличия. Рассмотрим оба варианта.

Установка внутренней системы

Прежде всего проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем приступаем к подготовке отверстия в стене, через которое дымоотводный канал будет выходить на улицу. Его диаметр должен точно соответствовать размерам коаксиальной трубы. После выполнения отверстия можно приступать к монтажу конструкции. Его начинают с выходного патрубка котла, к которому крепят соответствующий элемент дымохода.

Получившееся соединение фиксируют хомутом и закрепляют с двух сторон болтами. Далее последовательно собирают всю конструкцию. Каждый элемент вставляется на место и закрепляется при помощи специальных хомутов, чтобы придать системе дополнительную надежность. Поверх креплений устанавливаются декоративные накладки, так сохраняется привлекательный вид конструкции.

Дымоход выводится через стену на улицу. При необходимости на выходную трубу устанавливается дефлектор или дополнительная защита от ветра. Участок прохода в стене заделывается. При этом соблюдаются требования противопожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и накрываются фартуком.

Наружный дымоход коаксиального типа вертикальной ориентации. Такие системы достаточно просты в монтаже

Монтаж наружной конструкции

Перед его началом определяют место выхода коаксиального дымохода и намечают его расположение на стене здания. Затем выполняется отверстие в стене с диаметром соответствующим сечению дымоотводящего канала. Далее проводятся все внутренние работы. Начинают с соединения трубы с отопительным прибором. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для закрепления конструкции в вертикальном положении. Получившаяся конструкция закрепляется на поверхности стены специальными кронштейнами. Далее все работы проводятся аналогично описанному выше способу. Участок выхода дымохода заделывается и продолжается сборка трубы до нужной высоты. Конструкция закрепляется к стене хомутами. Для соединения двухконтурных труб используются переходные узлы.

Разновидности дымоотводов коаксиального типа

Различают несколько видов конструкции «труба в трубе». Подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от места их расположения делят на наружные и внутренние. Первые располагаются на наружной стороне постройки и закрепляются прямо на фасаде. Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах постройки. Отличительная особенность дымохода наружного типа – простота в обслуживании и монтаже.

Внутренние конструкции монтируют в специально проложенных шахтах, которые проходят внутри здания и отделены от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы

Важно, чтобы их устройство и размеры полностью соответствовали современным требованиям противопожарной безопасности. Внутренние системы достаточно сложны в обслуживании и монтаже

Не утепленные и утепленные устройства

В холода, особенно в сильные морозы, канал, подающий в систему воздух, может промерзать. В этом случае количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора. В некоторых случаях и к его остановке. Поэтому там, где низкие температуры длятся довольно длительный период времени, а также там, где зимой нередки сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленные коаксиальные дымоходы отличаются наличием еще одной трубы. Между нею и внешней деталью закладывается слой негорючего теплоизолятора, что предотвращает замерзание конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три вложенных друг в друга детали. Свободное пространство между двумя крайними элементами утепляется. С этой целью оно заполняется любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и промерзания.

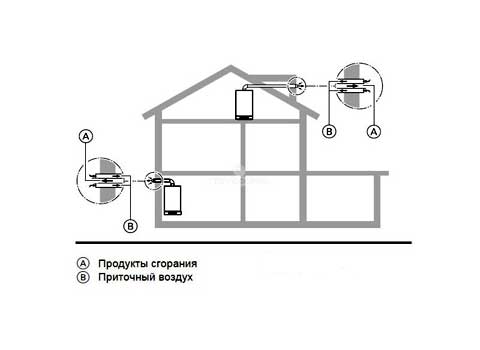

Горизонтальный или вертикальный вывод

Изначально коаксиальные дымоходы разрабатывались как горизонтально ориентированные системы, но на практике такое расположение возможно не всегда. Большинство дымоходов такого типа представляют собой смешанные конструкции. В них могут присутствовать как вертикально ориентированные, так и горизонтальные участки. Это обусловлено местом расположения отопительного прибора в здании. В некоторых случаях возможно использование вертикальных дымоотводов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные конструкции

Для обслуживания одного отопительного прибора используются индивидуальные коаксиальные дымоходы. Это простые системы без разветвлений, которые могут иметь различную конфигурацию. Для работы с несколькими котлами монтируют коллективный дымоотвод. Это шахтная система с несколькими разветвлениями. При этом каждая из веток отходит к одному из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный дымоход коаксиального типа отличается наличием нескольких теплогенераторов, подключенных к одной шахте. Может быть как наружным, так и внутренним

Монтаж коаксиальной трубы своими руками

Первое, что вы должны запомнить, – это наличие не более 2-х сгибов в вашем дымоходе. Когда будете осуществлять монтаж горизонтальной системы, ставьте трубу с наклоном не менее 3 градусов. Это необходимо для того, чтобы конденсат стекал самостоятельно. Если же труба коаксиальная в конечном итоге соединяется с общим дымоотводом, то угол необходимо изменить в обратном направлении с уклоном к котлу.

Наиболее ответственный этап работ – бурение отверстия в стене. Делать это необходимо с помощью алмазного оборудования. Но желательно проводить такие работы, если дома производится ремонт, так как шума и грязи будет довольно много. После того как отверстие готово, необходимо уложить трубу, утеплить её, герметизировать. В целом же тут нет ничего сложного. Главное, чтобы дымоход на изгибах был хорошо герметизирован. Также не стоит забывать о минимальном уклоне, который необходим для оттока конденсата.

Как правильно установить коаксиальный дымоход газового котла, правила установки

До того, как выполнить установку коаксиального дымохода стоит как минимум определиться с его размером и позаботиться о вентиляции помещения.

Размеры дымоотвода

Для соединения труб часто применяется тройник, важно чтобы патрубки были одинаковы по диаметру. По окончанию монтажа все части дымохода скрепляются и крепко фиксируются зажимами. По окончанию монтажа все части дымохода скрепляются и крепко фиксируются зажимами

По окончанию монтажа все части дымохода скрепляются и крепко фиксируются зажимами.

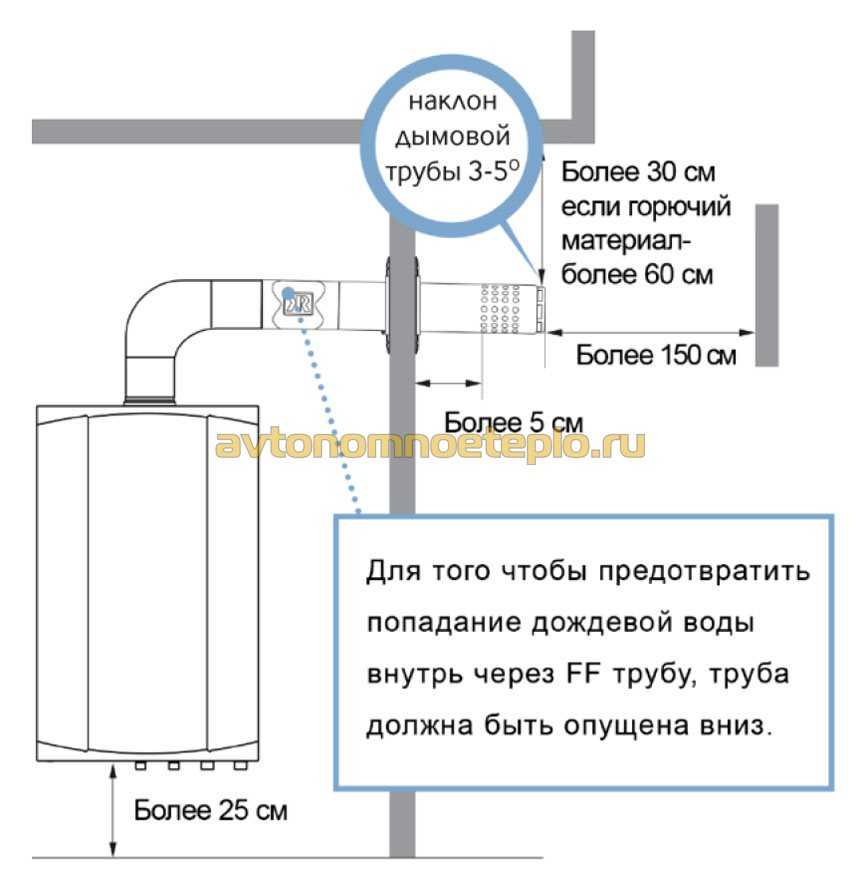

Наклон коаксиальной трубы газового котла

Самый качественный монтаж с уклоном в сторону выполнен тогда, когда конденсат находится на достаточном удалении от котла, и естественным образом испаряется в атмосферу. Но это только в то время года, пока температура держится выше 0 градусов.

Когда приходят морозы, у дымоотвода с наклоном к земле, капли конденсата примерзают. В результате ледяное образование полностью или частично останавливает транспортировку кислорода в котел, поэтому топливо начинает неэффективно сгорать. Из этого следует плохой нагрев теплоносителя, а также увеличенный расход газа. А расход этого топлива очень важен, особенно в том случае, если у вас нет центрального газоснабжения и вы закупаете газ в баллонах.

Конденсат может стекать к напольному газовому котлу с коаксиальным дымоходом. Чтобы не заморачиваться о вопросе сбора конденсата, можно сделать его слив в канализацию.

Обеспечение вентиляции

Многие хозяева считают, что котлу с закрытой камерой сгорания, не нужна вентиляция вообще. И вроде бы все правильно, ведь забор воздуха идет не из жилых комнат.

Но и обойтись без вентиляции никак нельзя. Во-первых, постоянная циркуляция воздуха будет держать в норме влажность, препятствуя образованию ржавчины в конструкционных узлах котла отопления.

Во-вторых, нужно помнить, что любое устройство может рано или поздно сломаться. Когда котельная хорошо проветривается, в случае поломки некоторых узлов котла, часть опасных выбросов будет выводиться естественным путем. Поэтому вы не отравитесь опасными соединениями.

Защита коаксиального дымохода от обледенения и ветра

Обледенение дымохода — неприятное явление, которое свойственно всем конструкциям данного типа.

Признаки обледенения:

• Котел загорается и спустя некоторое время тухнет. Как с этим бороться, читайте, переходя по ссылке.
• На экране появляется сообщение “Отрыв пламени”.
• Конденсат появляется на воздуховоде, преимущественно там, где заходит воздух с улицы.

Устранить проблему можно разными способами — увеличить мощность системы отопления, обеспечить дополнительный приток кислорода из помещения. Также справляться с обледенением можно методом уменьшения контрольного значения дельты котла — зимой нужно вводить минимально возможный показатель.

Иногда хозяева сталкиваются с такой ситуацией, что через дымоотвод котел просто-напросто задувает.

Для этого умельцы придумали интересную защиту от ветра:

Первым делом важно хорошо утеплить коаксиальный дымоход, тогда влага будет гораздо меньше конденсироваться, и тяга будет стабильной. На внутреннюю трубу монтируется колено того же размера что и труба, а сориентировано оно должно быть в потолок

Дымоход загоняется в цилиндр (сделанный своими силами или можно приобрести готовый) с прорезью в передней части и диаметром, равным толщине трубы дымоотвода. Колено дымоотвода направляется верх, сквозь цилиндр, и прикрывается колпаком, защищающим от снега и дождя. Защитный элемент важно крепить болтами и галками, так как саморезы от сильного ветра могут вывалиться через пару месяцев.. Такая модификация дымоотвода хорошо защитит его от негативных природных явлений, а также от штормового ветра

Помните про нормы установки, ведь нарушение требований, прописанных в СНиПах, может привести к неприятным последствиям

Такая модификация дымоотвода хорошо защитит его от негативных природных явлений, а также от штормового ветра. Помните про нормы установки, ведь нарушение требований, прописанных в СНиПах, может привести к неприятным последствиям.
