Способы и схемы подключения радиаторов отопления в общую отопительную цепь

Типы фитингов для узла

Типы фитингов, которые применяются для соединения труб и радиаторов в системе отопления

Подключать коммуникации нижним способом можно при помощи трех типов фитингов:

• Прямые. Применяются для подведения модулей радиаторов к патрубкам, выходящим из пола в вертикальном положении. Прямая схема фитингов предусматривает наличие фитингов с «американкой» (накидной гайкой) или компрессионной переходной муфтой.
• Угловые. Трубы выводятся из стены на минимальной высоте от напольной поверхности. Угловой фитинг подсоединяется американкой, расположенной на концах патрубков.
• Кранов для закрытия системы и регулировки температуры. Фитинг встраивается в корпус батареи и обеспечивает скорость подсоединения к двухтрубной разводке. При помощи шаровых или вентильных кранов с утопленными наконечниками можно отрегулировать обратку, подачу, выключать радиаторы.

Особенности нижнего подключения радиаторов

Схема нижнего подключения радиатора.

Сегодня можно найти специальные радиаторы, для подсоединения которых используется нижняя схема. Их конструкция способствует обеспечению оптимальной теплоотдачи. Особенность такого подключения заключается в использовании особого сантехнического узла, в состав которого также входят арматура и байпас.

Батареи, для которых используется нижнее подсоединение, состоят из двух пластин, выполненных из стали. Их соединение между собой осуществляется посредством сварки, что обеспечивает образование технологических каналов для циркуляции теплоносителя. Сами пластины в такой батарее покрыты двумя слоями лака, что является отличной защитой от коррозии.

• Г-образная трубка;
• узлы мультифлекс;
• теплоизоляция;
• набор гаек;
• труборез;
• лента ФУМ;
• уровень.

Нижнее подсоединение труб лучше всего производить еще на ранних стадиях ремонта квартиры и дома. А связано это с тем, что трубы при использовании такой схемы прокладываются в полу или в стене. Лучше всего учитывать это еще при выполнении бетонной стяжки пола.

Важно! У каждой модели радиаторов с нижним подключением может быть свой собственный узел или специальный монтажный набор, позволяющий прикрепить такую батарею к стене. Если проложить трубы в пол не представляется возможным, их можно будет в дальнейшем прикрыть коробом, выполненным из гипсокартона, или плинтусом

Если проложить трубы в пол не представляется возможным, их можно будет в дальнейшем прикрыть коробом, выполненным из гипсокартона, или плинтусом.

Мастер-класс. Пример установки радиатора отопления своими руками

Рассмотрим алгоритм действий при подключении батареи к системе отопления.

Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.

Подготовка радиатора

Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой

Важно, чтобы отверстия получились максимально чистыми и сухими

Отверстие вытирается насухо

Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).

Переходник

Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).

Устанавливается «американка»Ключ для «американок»Используется ключ для «американок»

Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.

Установка заглушки

Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску

Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы

Подготавливается трубка (хвостовик)Приспособление для снятия внутренней фаски

Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.

Расширение трубы

Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.

Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.

Нанесение разметки

Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.

Черчение линии установки держателей

Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.

Установка нижнего крепления

Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.

Монтаж радиатора отопления

Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.

Разметка для будущего штробирования стен

Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.

Штробирование

Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.

Подготовка трубок для подключения радиатора

Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.

Подключение трубопровода

Видео – Как установить отопительный радиатор

Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!

Эффективность теплоотдачи — как лучше подключить радиаторы отопления

Способы подключения радиаторов отопления

Комфорт, комфорт и еще раз комфорт. Эта мысль все время сопровождает нас, когда дело касается проживания в доме. Согласитесь — кто не хочет, чтобы в доме всегда было уютно и комфортно? Таких не найдется. А теперь второй вопрос — от чего зависит качество проживания? Критериев много, но один нас интересует в первую очередь — это тепло в доме. Оно обеспечивается грамотно созданной системой отопления, где немаловажную роль играет подключение радиаторов.

Именно об этом и пойдет разговор дальше. В первую очередь определимся, какие виды отопления сегодня используются. Их два:

Чем же они отличаются друг от друга? Количеством контуров, а, соответственно, и объемом используемых материалов.

Схемы подключения радиаторов

Тип подключения зависит от используемой системы отопления (естественная или принудительная циркуляция, двухтрубная или однотрубная система) и от конструкции здания.

Различают следующие виды подключения:

1. боковое (другое название —одностороннее) подключение батарей отопления;
2. диагональное (другое название — перекрёстное);
3. нижнее.

Каждое из них, кроме того, может быть осуществлено с байпасом или без него.

Боковое (одностороннее) подключение

Такая схема подразумевает подключение выходного и входного патрубков на одной стороне отопительного прибора. Теплоноситель, как правило, поступает в верхний патрубок и выводится с помощью нижнего. Схема отличается довольно небольшими тепловыми потерями (не более 5%) и обеспечивает равномерный прогрев каждой секции радиатора. По статистике, боковое подключение радиаторов отопления — наиболее распространённый вариант в многоэтажных зданиях, подключённых к центральной системе отопления.

Популярность легко объяснить удобством и дешевизной монтажа при достойной теплоотдаче батарей. Наиболее действенна такая схема в двухтрубной системе отопления, а также при использовании радиаторов не менее чем с 10 и не более чем с 15 секциями. Увеличение числа секций резко снизит КПД батареи, поскольку теплоноситель не сможет эффективно прогревать наиболее отдалённые от труб секции.

Диагональное (перекрёстное) подключение

В перекрёстной схеме входной патрубок подключается сверху отопительного прибора, а выходной — снизу, причём на противоположной стороне. Такая схема — ответ на вопрос тех, кого интересует, какое подключение радиаторов отопления лучше в плане теплоотдачи, поскольку теплоноситель распределяется равномерно по всей площади батареи. Диагональное подключение считается наиболее эффективным, а производители радиаторов в паспорте изделия привязывают номинальную мощность прибора именно к диагональной системе.

Она позволяет сократить теплопотери до 2%. Особенно востребовано диагональное подключение при 10-12 и большем количестве секций в отопительных приборах. Есть у схемы и ряд недостатков:

1. не слишком эстетичный вид;
2. лишний расход труб;
3. неудобный и длительный монтаж.

Несмотря на очевидные достоинства, из-за последних двух минусов строительные компании практически не применяют такое подключение отопления в своих многоквартирных комплексах.

Нижнее подключение: седельное и вертикальное

На постсоветском пространстве нижняя схема зачастую именуется «ленинградкой». Седельный вариант нижнего подключения подразумевает установку входной трубы с одной стороны нижней части прибора, а выходной — с другой стороны нижней части. В целом это наименее эффективный способ подключения среди всех, поскольку верхняя часть радиатора прогревается заметно хуже, а теплопотери достигают 15%. Однако это справедливо лишь по отношению к многоэтажным домам с большой общей длиной труб и огромным количеством радиаторов.

Седельное подключение батарей отопления в частном доме с автономной насосной системой уменьшает теплопотери до приемлемых показателей. Основная область применения седельной системы — одноэтажные дома, трубы которых проложены внутри пола. Неоспоримый плюс схемы — эстетичность отопительного прибора в связи с почти незаметными трубами.

Второй подвид нижнего подключения — вертикальная схема. Применяется она редко и только для тех видов радиаторов, в которых предусмотрена нижняя подводка. Патрубки в таких батареях располагаются друг возле друга в одном из нижних углов прибора. Для подключения применяется особый запорно-присоединительный узел. Преимуществами вертикальной схемы считаются внешний вид (ещё более незаметные, чем в седельной схеме, трубы) и экономия труб. Недостатками — неравномерность прогрева и вызванный им низкий КПД.

Подключение с байпасом

В случае, когда используется последовательное подключение радиаторов отопления (однотрубное), для возможности регулировать температуру в каждой из комнат устанавливают специальную перемычку — байпас. Байпас размещается между впускным и выпускным патрубками радиатора и позволяет теплоносителю двигаться, даже если вентили на приборах закрыты. Для лучшего распределения потока воды между байпасом и радиатором байпас делают из трубы меньшего, чем у основных труб, диаметра. Обвязка радиатора в такой системе подразумевает установку двух вентилей — на входной и выходной трубах.

Гораздо менее популярный вариант схемы — установка только одного трёхходового крана на стыке байпаса со стояком.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

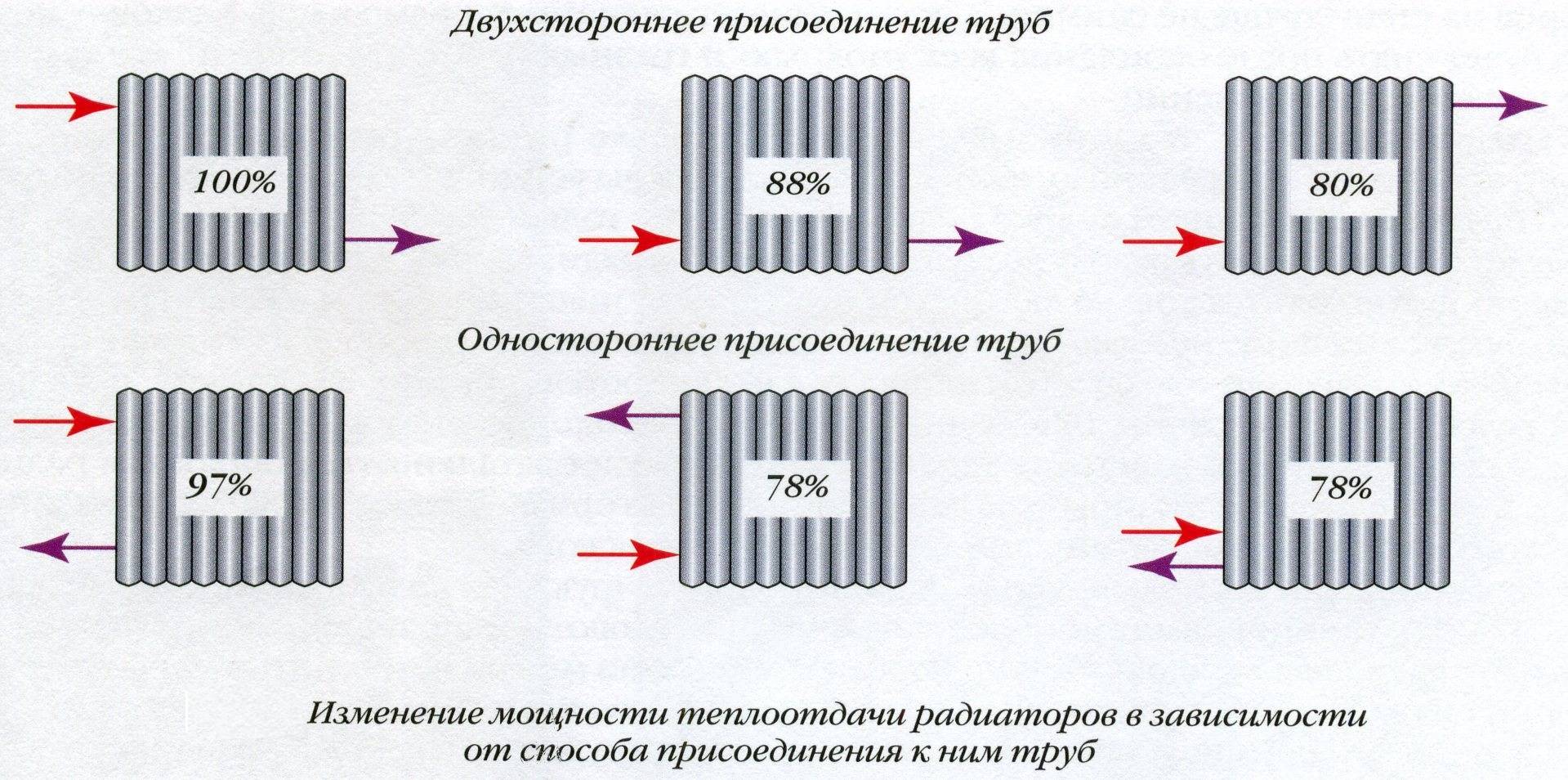

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как вам статья?

Мне нравитсяНе нравится

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями

Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать

Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Разметка стены под кронштейны

Алгоритм разметки для радиаторов до 10 секций. Два кронштейна вверху по краям, один внизу посередине.

1. Измерить длину оконного проема, отметить на стене точку середины (под подоконником).
2. Провести из отмеченной точки вертикальную линию вниз до пола.
3. Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
4. Провести горизонтальную линию через отмеченную точку (А).
5. Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.

Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.

6. Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
7. Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
8. Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
9. Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.

Виды систем отопления

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Монтаж радиаторов

Прежде чем приобретать и устанавливать отопительные приборы для своего жилища, хозяину будет полезно узнать о том, как устроена батарея отопления, принцип работы батареи отопления, их классификацию по устройству (секционные, пластинчатые, трубчатые, панельные), объёму и материалу изготовления (чугунные, стальные, алюминиевые, медные, биметаллические). В целом же наиболее оптимальным, хотя и дорогим вариантом считаются биметаллические панельные и секционные радиаторы.

Необходимое оборудование и материалы

Когда отопительные приборы куплены, а схема подключения выбрана, можно приступать к монтажу. Какими бы ни были приборы, правильное подключение радиатора отопления невозможно без следующего (общего для всех типов труб и батарей) набора инструментов:

• шуруповёрт;
• ударная дрель;
• пассатижи;
• набор ключей;
• строительный уровень;
• карандаш;
• рулетка.

Среди материалов для подключения необходимы:

1. заглушки;
2. запорные краны и быстроразъёмные соединения;
3. кран Маевского (воздухоотводчик);
4. переходные гайки;
5. кронштейны для крепления.

На необходимость в дополнительных инструментах и материалах влияют способы подключения радиаторов отопления и материал труб. Перед тем, как правильно подключить батарею отопления к металлической трубе сварочным методом, придётся обзавестись газосварочным аппаратом и, разумеется, навыком работы с ним.

Если же планируется подключение на резьбовых соединениях, потребуется докупить:

• тройники/уголки подходящего диаметра;
• муфты;
• стальные сгоны;
• сантехнический лён;
• накидные и трубные ключи;
• ножовку по металлу или болгарку.

Для подключения радиаторов к металлопластиковым трубам понадобятся:

1. труборез;
2. трубогиб;
3. пресс-клещи;
4. раздвижные или накидные ключи;
5. калибровка;
6. латунные или хромированные тройники и уголки.

Если хозяин задался вопросом, как правильно подключать радиаторы отопления к полипропиленовым трубам, ему понадобится раздобыть:

• резак или специальный труборез;
• аппарат для сварки пластиковых труб;
• накидные ключи;
• фитинги и/или переходные муфты.

Порядок установки

Итак, владелец квартиры приобрёл инструменты, расходные материалы и сам радиатор отопления как подключить его к отопительной системе?

Порядок монтажа в целом схож для всех типов приборов:

1. Первым делом перекрывается магистраль и демонтируется прежняя батарея (если дом не новый).
2. Затем следует разметить и просверлить отверстия для установки кронштейнов. Оптимальное место установки прибора — под оконным проёмом. Наилучшая циркуляция нагретого воздуха обеспечивается при следующем местоположении радиатора: от батареи до пола — 10-12 см; от батареи до нижнего края оконного проёма — 8-10 см; между стеной и поверхностью прибора — 2-5 см. Кроме того, ещё на этапе покупки следует помнить, что идеальная ширина радиатора — не менее половины ширины окна.
3. На радиатор крепятся заглушки, гайки, терморегуляторы (или запорные краны), кран Маевского. Различные виды подключения радиаторов отопления и разные виды труб, как уже упоминалось, отличаются некоторыми нюансами. Резьбовые соединения покрываются льном, а поверх него — силиконовым герметиком.
4. Отопительный прибор подвешивается на кронштейнах и с помощью уровня выравнивается относительно пола и оконного проёма.
5. К радиатору посредством переходников или быстроразъёмных соединений подключаются трубы. Стыки тщательно герметизируются.
6. Осуществляется опрессовка системы и тестовая подача воды. Если подключение батарей отопления правильное, ни малейшей течи возникнуть не должно.

Также необходимо помнить: если радиатор новый, полиэтиленовую плёнку с него снимать не рекомендуется до окончания монтажа. Это предотвратит появление царапин и грязи во время установки.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Грамотный монтаж отопления своими руками: типы оборудования и способы подключения Монтаж системы отопления: стоимость услуг и выбор оборудования Как проводится разводка систем отопления? Установка отопления: подготовка и особенности подключения

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Как подключить радиатор отопления с нижним подключением?

Зона монтажа радиаторов

Как правило, батареи устанавливаются под окнами, это позволяет отсечь потоки холодного воздуха, поступающие из окна и предупредить обмерзание стекол. Чтобы добиться нужного эффекта, радиатор должен занимать не менее 70% ширины оконного проема, поэтому выбирая мощность прибора, следует промерить оконный проем и просмотреть параметры батареи. Второй важный нюанс – высота радиатора и зона его монтажа.

Следует соблюдать правила:

• расстояние от нижнего коллектора до пола 80-120 мм;
• расстояние до подоконника 100-120 мм;
• расстояние до стеновой панели 30-50 мм.

Если поместить батарею по правилам, ногам будет тепло, окна не обледенеют, а подоконник не помешает потокам теплого воздуха подниматься вверх, не снизит интенсивность перемещения тепла.

Процесс сборки радиатора

1. Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
2. У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
4. Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой — для левой резьбы. Направление намотки — от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
5. Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
6. Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
7. Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна

Силикон не дает льну разбухать в воде и герметизировать соединение.

Самотечная система отопления и схема ее реализации

До определенного времени самотечная система отопления в частных домах была единственно возможной. Вероятно, именно ее широкое распространение создало миф о простоте и дешевизне самотечного отопления. На деле именно схема отопления, основанная на естественном движении теплоносителя, является наиболее сложной в реализации и материалоемкой.

Причем эффективно самотечное отопление работает только в одноэтажных домах. В двухэтажных постройках неизбежно возникает перегрев второго этажа, для устранения которого необходима установка дополнительных байпасов, что также приведет к удорожанию системы отопления.

В домах большей этажности самотечная система отопления не используется.

Еще одним важным условиям для успешной реализации самотечной системы отопления является наличие чердака, где должен быть установлен расширительный бачок отопления и проложены подающие коллекторы (плечи).

Если чердака нет, а дом с мансардой, расширительный бак приходится устанавливать в жилом помещении, подключая его к системе канализации для сброса лишнего теплоносителя в случае необходимости. Следует помнить, что в самотечной системе расширительный бак открытый и его расположение внутри дома возможно только при использовании в качестве теплоносителя воды. Если в систему отопления залит антифриз, пары которого опасны для человека, открытый расширительный бак в помещении устанавливать нельзя.

Еще одним условием для нормальной работы самотечного отопление является установка котла ниже уровня обратки, для чего котел помещают в специальное углубление или в цокольный этаж. И наконец, монтаж труб такой системы должен быть выполнен с уклоном, обеспечивающим свободное направленное движение теплоносителя к котлу.

Как видите, схему самотечной системы отопления нельзя назвать простой. У нее слишком много недостатков, а достоинство только одно — бесперебойная работа системы отопления при отсутствии электроэнергии.
