Коды ошибок и неисправности газовых котлов аристон: значение, как проявляется и как устраняется

Почему котел отопления постоянно выключается

Подобные неполадки случаются как в новых, только что установленных агрегатах, так и тех, которые прослужили несколько лет. Причиной становятся внешние и внутренние факторы. Часто пользователи жалуются, что котел отключается и не включается после длительного простоя. Например, на даче вы запускаете прибор только по приезде, отчего система может промерзать.

Основные причины неполадки кроются в:

• Неправильном подборе мощности.
• Системе отопления или горячего водоснабжения (ГВС).
• Блоке дымоудаления.
• Газовой магистрали.
• Электрической части.
• Неверной регулировке.

Неполадкам подвержены как настенные, так и напольные котлы. Что делать для их устранения? Найти причину и попытаться ее устранить.

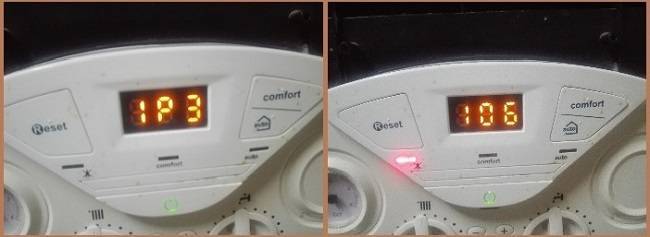

Описание ошибок Ariston по перегреву

Ошибка 103 – скорость роста температуры на датчике NTC 1 (подающий трубопровод – слева на выходе из теплообменника) более 7 градусов в секунду. Сначала может появиться ошибка 1P1, если после перезапуска котла ситуация повторяется – авария с ошибкой 103. Контроль изменения температуры происходит непрерывно каждые 100 миллисекунд кроме первых четырех секунд после запуска горелки.

Ошибка 104 – скорость роста температуры на датчике NTC 1 или NTC 2 более 20 градусов в секунду. Отличается от 103 тем, что контроль происходит дополнительно еще и после выключения горелки в течение 7 секунд.

Ошибка 105 – разница температур на датчиках NTC 1 или NTC 2 более 55 градусов. Проверяется постоянно при работающей горелке, а также в течение 7 секунд после выключения. Могут сначала появляться ошибка 1P2, если в течение четырех минут ситуация повторяется дважды – будет ошибка 105.

Ошибка 106 – температуры подачи больше температуры обратной трубы + 10 градусов. Проверяется постоянно, предварительно может появляться ошибка 1P3.

Ошибка 107 – аналогично 106: температуры подачи больше температуры обратной трубы + 30 градусов.

Наличие фактического перегрева на теплообменнике, как правило, ни с чем не спутать – это характерный треск из-за закипания воды внутри. Перегрев может сопровождаться сбросом воды через аварийный клапан – потому что возрастает давление.

Удаление воздушных пробок в системе

Начать лучше с батарей. Для удаления воздушных пробок на них обычно устанавливается кран Маевского. Открываем его и ждем, пока побежит водичка. Побежала? Закрываем. Такие манипуляции нужно проделать с каждым отопительным прибором в отдельности.

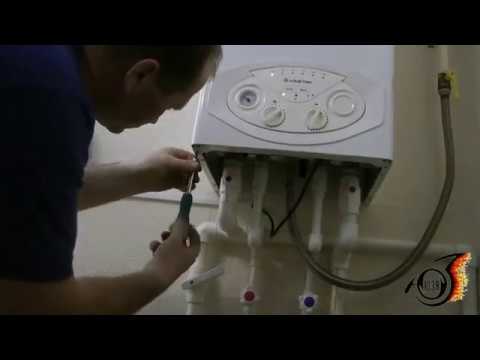

Как запустить котел своими руками фото

После того как воздух из батарей будет удален, давление в системе снизится и стрелка манометра упадет. На данном этапе работ решение вопроса, как запустить котел, предусматривает повторную подпитку системы жидкостью.

Теперь, самое сложное – запуск газовых котлов требует сброса воздуха с циркуляционного насоса. Для этого котел нужно немного разобрать. Снимаем лицевую крышку и ищем предмет цилиндрической формы с блестящей крышечкой посередине, имеющей прорезь под отвертку. После того, как нашли, запускаем котел в работу – подаем на него электрическое питание и устанавливаем регуляторы нагрева воды в рабочее положение.

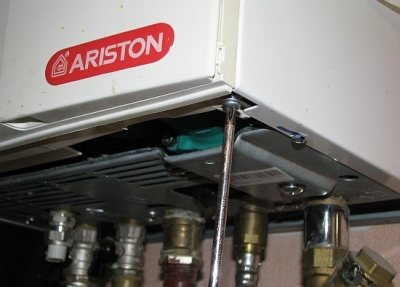

Сброс воздуха с циркуляционного насоса при запуске котла фото

Сразу же включится циркуляционный насос – вы услышите слабый гул и громкое бульканье и много непонятных звуков. Это нормально. Пока насос завоздушен, так и будет. Берем отвертку и потихоньку откручиваем крышку посередине насоса – как только из-под нее начнет просачиваться вода, закручиваем ее назад. После двух-трех таких манипуляций воздух выйдет полностью, непонятные звуки стихнут, сработает электроподжиг и запустится в работу. Снова проверяем давление и при необходимости добавляем в систему воду.

В принципе, все. Пока система прогревается, можно заняться подробным изучением инструкции (если, конечно, вы еще этого не сделали) и заняться отладкой системы, которую предусматривает запуск котла. Здесь все просто – ближние к котлу батареи необходимо прикрутить, а дальние запустить на всю катушку. Такая отладка осуществляется посредством регулирующих кранов, установленных на патрубке подключения подачи к отопительному радиатору.

Коды ошибок других узлов котла

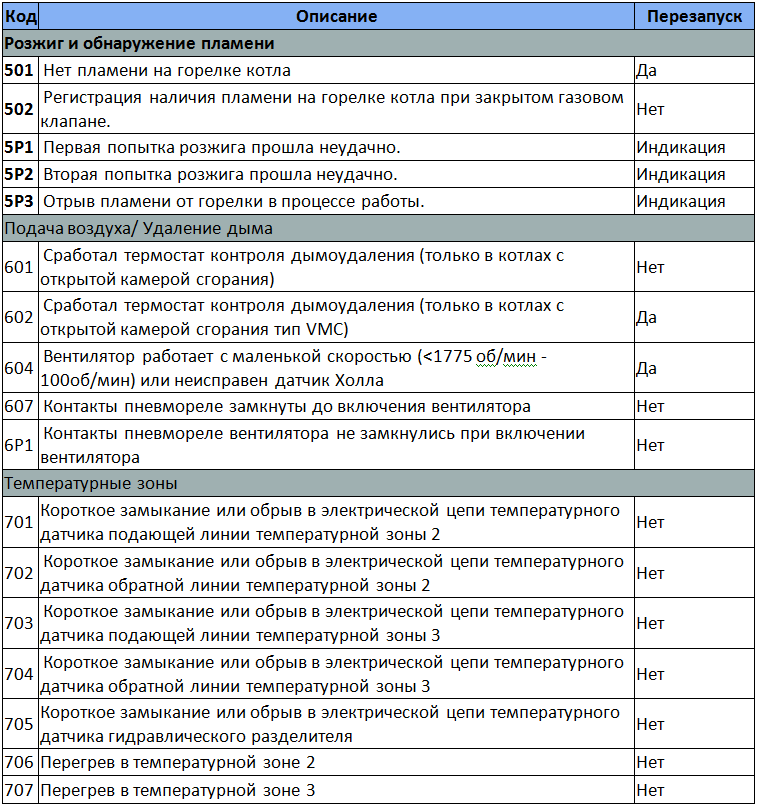

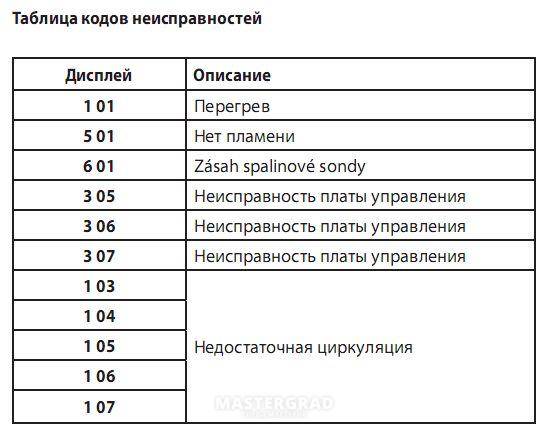

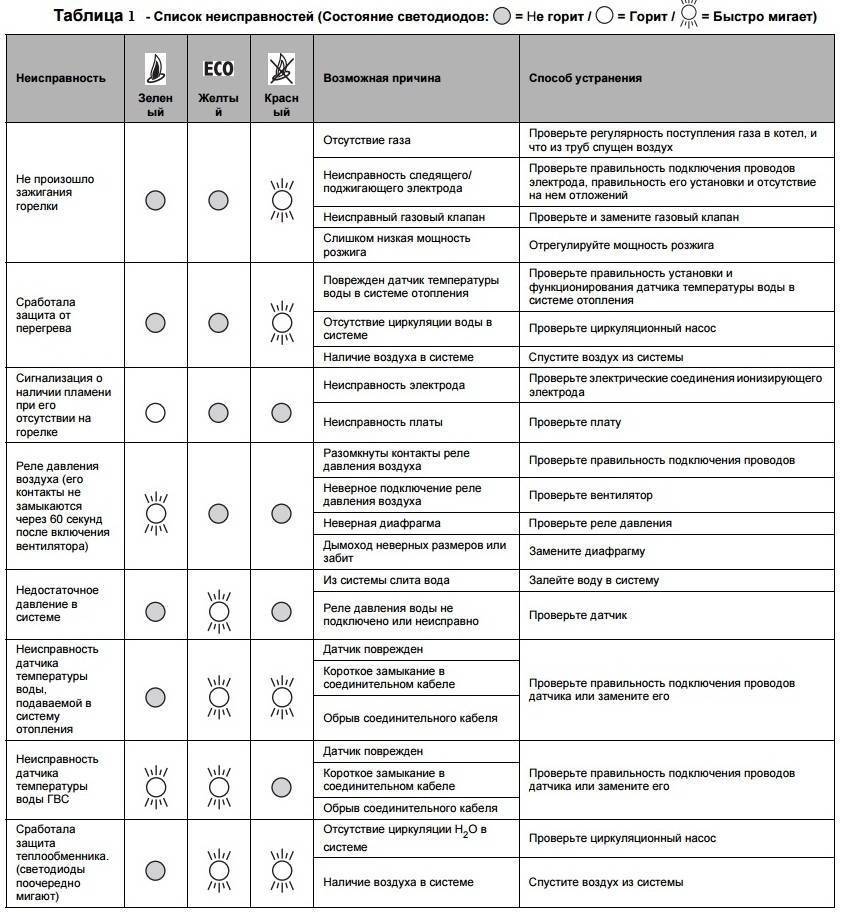

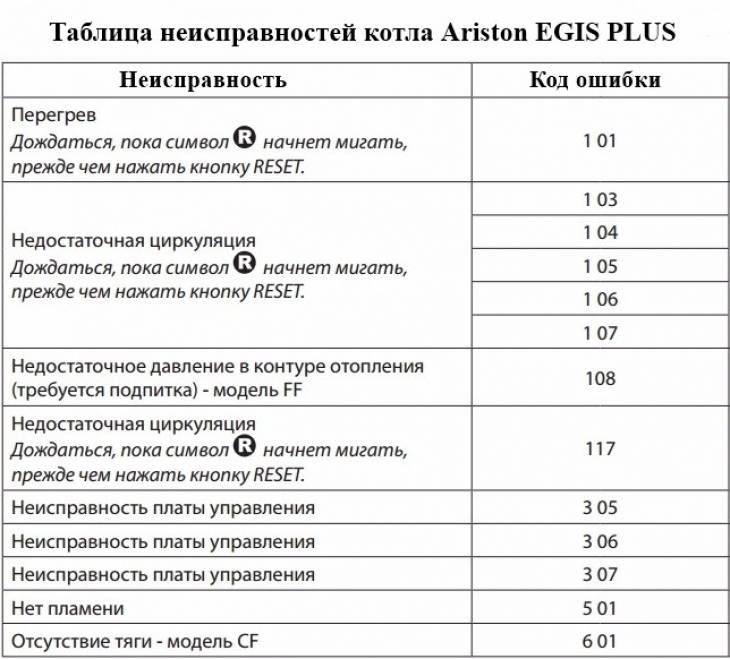

Перечень всех возможных ошибок, их цифрового обозначения, расшифровка могут занять продолжительное время. Чтобы более полно представить для себя значимость различных кодов, стоит привести описание наиболее важных, чаще всего возникающих неполадок газовых котлов.

• 501 – ошибка котла Аристон 501 указывает на проблемы с розжигом, котел надо сбросить кнопкой RESET. При отсутствии пламени надо проверить и подачу газа.
• 6p1 – при возникновении ошибки 6р1 котла Аристон надо проверять вытяжную систему, она означает, что контакты реле, ответственного за работу вентилятора не замкнулись штатным образом. Иногда помогает сброс кнопкой Reset.
• 5p3 – при ошибке 5p3 в котле Аристон зафиксирован отрыв пламени от горелки.
• 117 – если возникла ошибка 117, котел Аристон надо сбросить с помощью кнопки Reset, и он должен заработать.
• sp3 – отсутствует возгорание горелки. Встречается в моделях с индексом EGIS Plus и им подобных. Иногда трактуется как отрыв пламени, что позволяет отнести код sp3 к наиболее критическим ошибкам.

Особое внимание стоит уделять таким проблемам, как отрыв пламени. Он происходит из-за слишком мощного потока газа и может привести к загазованности внутри котла

Та же ошибка котла Аристон 501 или 6p1 особых проблем не вызывают, кроме невозможности включить нагрев воды. Ошибка – отрыв пламени в котле Аристон может указывать на серьезные проблемы в системе подачи, их самостоятельно не решить, надо только вызвать мастера, предварительно отключив подачу газа.

При отрыве пламени возникает пожароопасная ситуация, поэтому если он возникает часто или хотя бы систематически, надо озадачиться проверкой магистрали газоснабжения. В котле накопившийся газ может вспыхнуть и нанести ему механические повреждения или даже создать опасность для здоровья людей, проживающих в квартире.

Помимо того значительно уменьшается эффективность нагрева, увеличивается расход газа на один и тот же объем воды. Мощность пламени должна регулироваться плавно, без хлопков внутри котла и других нештатных явлений и звуковых эффектов. Только тогда и можно ожидать от нагревателя экономной работы.

Рис. 3

Что делать при возникновении ошибок?

Вот несколько советов от экспертов в газовом оборудовании, которые помогут, если дисплей котла отображает соответствующий код:

1. Обязательно посмотрите, что обозначает тот или иной код в сервисной книге. Обычно ответ на вопрос проще, чем кажется.
2. Проверьте все системы коммуникаций: открыт ли вентиль подачи газа, достаточный ли уровень воды в системе отопления, нет ли завоздушенности, открыта ли вытяжка.
3. Обратитесь в сервисный центр, где вам помогут и проинструктируют о том, что делать дальше.

Часто у клиентов затруднен именно первый розжиг. Если эта процедура так сложна, то можно вызвать специальную службу, которая за умеренную плату полностью избавит от проблем. Помните, что перезагрузка котла не всегда эффективна в решении тех или иных проблем. Если один и тот же код выскакивает довольно часто, то это явный сигнал, что нужно вызывать мастера.

В заключении стоит отметить, что газовые котлы Аристон склонны к возникновению неисправностей так же, как и другие марки. О различных неполадках в работе сигнализируют коды ошибок, которые отображаются на цифровом дисплее. Чтобы работа газового оборудования была корректной и безопасной, необходимо не игнорировать ошибки, а устранять их.

Полезные советы

• На практике нередки случаи появления «плавающей» ошибки 108 котла Аристон. Диагностика контура и оборудования протечек не показывает, но давление в системе медленно снижается. Пользователю приходится периодически ее подпитывать. Причина – в расширительном баке. Доведение воздуха в его камере до нормы устраняет ошибку.
• Котлы Аристон, как и все модели импортных отопительных агрегатов, чувствительны к питающему напряжению . Скачки, отклонения от номинала сверх допустимого значения вызывают появления ошибок и остановку оборудования. Такая проблема полностью нивелируетсяподключением Аристон к сети через ИБП . Для объектов, расположенных в сельской местности, более чем целесообразно. Блоки питания для котлов состоят из стабилизатора, группы аккумуляторов и внутреннего зарядного устройства. Никакие проблемы с промышленным напряжением или резервным электрогенератором на работе отопительного оборудования не отразятся.

Почему котел не выключается

Работу настенных и напольных котлов контролирует автоматика. Какая бы у вас ни была модель («Бош», «АОГВ», «Лемакс», «Навьен»), по достижении установленной вами температуры она должна отключиться. Как это происходит:

• Вы устанавливаете на терморегуляторе значение.
• Начинается нагрев.
• Датчик температуры измеряет показатели.
• Как только достигнуты нужные значения, датчик посылает сигнал плате управления, которая отключает работу котла.
• Как только температура в контуре начинает снижаться (это также фиксируют датчики), агрегат автоматически запускается.

По каким причинам техника постоянно работает? Разберем подробнее каждый пункт.

Не отключается автоматика, не срабатывает термодатчик

Подобный сенсор установлен на подающей и обратной линии. Если один из них выходит из строя, система «не понимает», что пора остановить работу, потому что сигнал не поступает. В результате при наборе температуры техника не отключается.

Что делать:

• Провести диагностику датчиков.
• Проверить их соединения, подтянуть проводку.
• Зачистить окисленные контакты.
• Заменить неисправные элементы.

За ремонтом блока автоматики можно понаблюдать на видео:

Недостаточная температура в обратной трубе отопления

Такое случается из-за плохой теплоизоляции помещения: окон, стен, крыши. В результате повышаются теплопотери, отчего контур быстро остывает. Агрегат пытается поддерживать оптимальные значения в помещении. Проблема характерна для двухконтурных котлов «Аристон», Panther и других марок.

Определить плохую теплоизоляцию крыши можно по сосулькам зимой. Снег скапливается наверху, в результате большой теплопотери он тает, от этого нарастают сосульки. И чем они больше, тех хуже изоляция. Единственный выход — дополнительно утеплить помещение либо установить камины для обогрева.

Техника совсем не выключается, когда жидкость очень медленно движется по трубам. Возможные причины:

Засор фильтров. Прочистите их от мусора и грязи. Грубый фильтр часто отсекается запорными кранами с обеих сторон. Поэтому его демонтаж и чистка проводится легко.

Проблемы с насосом. Проверьте регулировку насоса. Если установлена минимальная скорость, тогда поменяйте на максимальную.

Засор одного из теплообменников

Тогда турбина насоса будет постоянно работать, нагнетая жидкость. При этом снижается напор, и вода долго нагревается. Водопроводная вода содержит соли калия и магния. Они оседают на деталях теплообменника при нагреве.

Самостоятельно можно очистить трубчатый радиатор. Битермические модели отличаются сложной конструкцией. Это труба, внутри которой находится еще одна труба крестообразной формы. По одной движется теплоноситель для отопления, по другой — для ГВС. Проблема в том, что жидкость в них нагревается одновременно, в результате быстро откладывается накипь. Провести чистку своими руками невозможно.

Обычный змеевик достаточно демонтировать, подключить к отверстию насос и прокачать реагентом.

После обязательно промыть проточной водой. Чтобы не выполнять чистку слишком часто, специалисты рекомендуют устанавливать магнитные фильтры. Они очищают воду от солей.

Другие причины

На терморегуляторе установлено минимальное значение. Этой температуры недостаточно для обогрева всей площади, поэтому отрегулируйте показатели.

Неверно отрегулирована горелка. Если в вашей модели установлена горелка с модуляцией пламени, убедитесь, что ее мощности достаточно для нагрева. Возможно, лучше выставить большее значение.

Не срабатывает программатор на наружном термостате. Проверьте детали, при неполадке установите исправные элементы.

Неправильный монтаж, обвязка системы отопления. Если вы выполняли подключение самостоятельно, проверьте последовательность обвязки согласно схеме. При малейшем сбое в установке контур может функционировать неправильно.

Самая серьезная проблема — неисправность электронной платы. Ее диагностику, ремонт и замену лучше доверить специалисту.

Какой можно сделать вывод? Первое — подбирайте правильно технику, с учетом ее мощности и площади помещения. Второе — проводите подключение, только если у вас есть подобный опыт. Третье — регулярно выполняйте технический осмотр и чистку котла. Это основные критерии длительной и успешной эксплуатации.

Причины ошибки 306

• Сырость. На ЭПУ котла Аристон, установленного в неотапливаемом помещении (подсобке, на цокольном этаже) или в комнате с избыточной влажностью (кухне) постепенно накапливается конденсат. Замыкание вызывает сбои и ошибку 306. Проверить, просушить.

• Пыль. В котлах Аристон без наддува (с камерой открытой) она нередко является причиной появления кода неисправности. Слой пыли, впитывая влагу, становится токопроводящим. Очистка платы снимает ошибку 306.

• Поврежденные детали и панель. Если пользователь не придерживается рекомендованной периодичности проведения ТО котла Аристон, ошибки неизбежны. Загрязнение ребристого корпуса теплообменного прибора нарушает циркуляцию воздушного потока под кожухом агрегата. Повышение температуры приводит к деформации платы, оплавлению деталей и изоляции. Обрыв, отслоение дорожки – частая причина ошибки 306.  При внимательном осмотре ЭПУ подобные дефекты несложно выявить визуально.

• Потеря емкости конденсаторами.

• Сбой в работе ШИМ-модулятора. Вызывается проблемами с питающим напряжением, поступающим на выпрямитель с Тр ЭПУ.

На форумах пользователи и профессионалы чаще делятся опытом устранения ошибки 306 котлов Аристон серии Glass (24FF), Egis Plus (24CF). Такие модели популярны в частном секторе. Порядок тестирования несложен, не предполагает грубого вмешательства в конструкцию агрегата.

Способы решения проблемы

Плата управления котлом Ariston указаны транзисторы

Плата управления котлом Ariston замена конденсатором

Проблема с кодом неисправности решается заменой. Характеристики указаны на корпусе: 470 мкф/25В. Код 306 – результат больших пульсаций в цепи = I из-за потери емкости, воспринимаемых электроникой как внутренняя ошибка ЭПУ. Несложный ремонт ее убирает, и Аристон работает без проблем.

Точную диагностику «мозга» отопительного агрегата на дому не сделать – нужен стенд, имитирующий работу котла. Перед пользователем встает вопрос, касающийся экономического аспекта: купить и самому заменить плату или обратиться в сервис для ее ремонта. Стоимость ЭПУ котлов Аристон в диапазоне 7200 – 10800 рублей, диагностика с заменой детали не дороже 1000. Решение очевидно.

Отопительный контур

Табло показывает ошибку? Возможно, проблема кроется в неисправности контура отопления. Пробегитесь глазами по списку ниже, найдите код ошибки и наладьте работу системы.

Код ошибки 101 — Перегрев первичного теплообменника

Сработал/неисправность термостата перегрева или температура датчика NTC выше 102C:

1. Проверить / провести регулировку максимального давления газового клапана.
2. Прочистить / провести замену фильтра контура отопления.
3. Накипь в теплообменнике. Мойка / замена теплообменника.
4. Проверить на повреждение циркуляционный насос.

Код ошибки 103 — Недостаточная циркуляция или отсутствует теплоноситель

Рост температуры подачи более 7 C/сек (при повторе три раза):

1. Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла Аристон.
2. Чистка, либо замена фильтра контура отопления.
3. Проверить на повреждение циркуляционный насос.

Код ошибки 104 — Недостаточная циркуляция или отсутствует теплоноситель

Рост температуры подачи или возврата более 20 C/сек:

1. Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла Ariston.
2. Чистка, либо замена фильтра отопительный контур.
3. Проверить на повреждение циркуляционный насос.

Код ошибки 108 — Низкое давление в контуре отопления

Рекомендуется подпитка:

1. Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла.
2. Проверьте проводку, идущую к реле давления. Проверить, либо провести замену реле давления.
3. Проверить отопительный контур и котел на герметичность.
4. Чистка, либо замена фильтра отопительный контур.
5. Проверить на повреждение циркуляционный насос.

Код ошибки 109 — Тест на «достоверность» не пройден

1. Температура возвратной магистрали в период запуска котла Аристон больше температуры в магистрали подачи системы отопления на 5 С.
2. Убедитесь, у датчиков NTC 1 и NTC 2 есть контакт с патрубками отопления.
3. Проверить давление теплоносителя в отопительном контуре.
4. Проверьте проводку, идущую к реле давления. Провести замену реле давления.

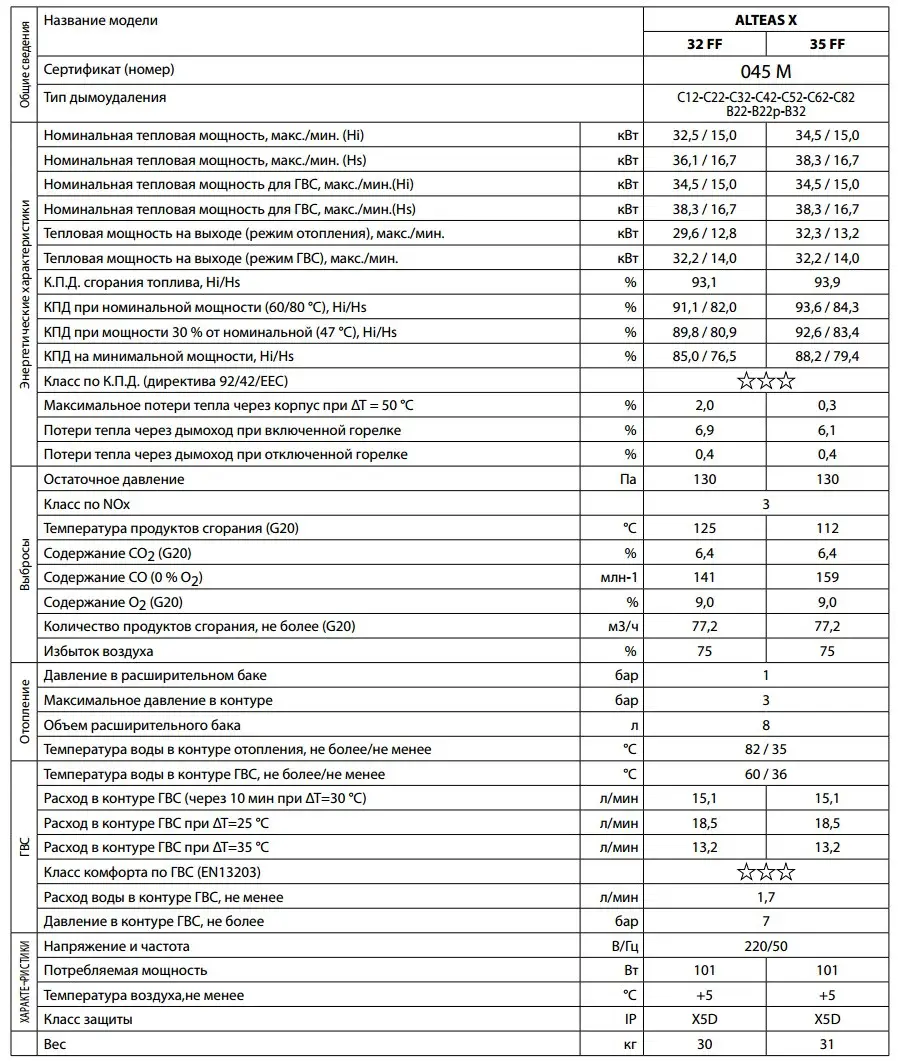

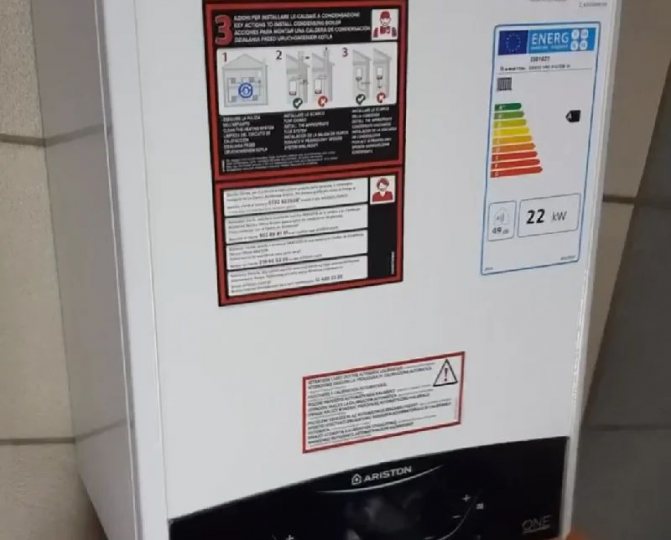

Общая характеристика котлов Ariston

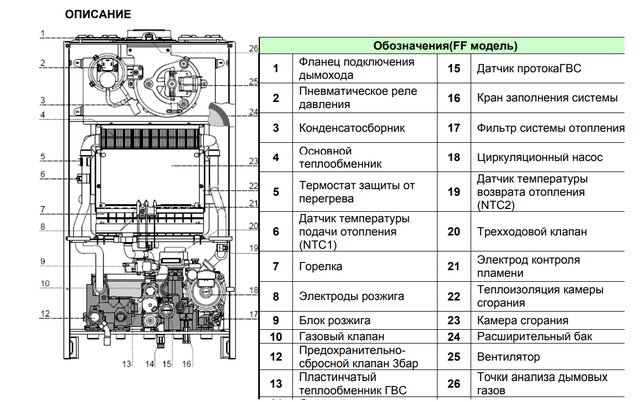

Описание газовых агрегатов Ariston нужно начать с характеристики основной их части – горелки. Этот элемент служит для сжигания топлива и для отдачи тепловой энергии в отопительную систему.

Виды горелки котлов:

• обычная
• модуляционная

Модуляционная горелка более удобна в использовании. Она предусматривает автоматическое регулирование мощности в зависимости от температуры устройства.

По типу отвода продуктов сгорания, горелки делятся на:

• закрытого типа
• открытого типа

Агрегаты с горелкой закрытого типа более безопасны в эксплуатации. Продукты сгорания природного газа в этом случае не попадают в комнату. Использование дымохода не требуется. К устройству просто подключают коаксиальную трубу и выводят её наружу.

Конструкция коаксиальной трубы предусматривает наличие двух слоев, что обеспечивает одновременный вывод угара и поступление воздуха из улицы в горелку.

Оборудование с открытой горелкой предусматривает обязательное использование дымохода для отвода продуктов сгорания.

Газовый котел Аристон, другие неисправности и способы их устранения

Агрегат нагревательный Ariston может «выдавать» и другие типы неисправностей. Стоит кратко рассмотреть методы их устранения.

Проблемы контура отопления

Как включить на отопление? Обычно ошибки в функционировании нагревательного контура начинаются с цифры «1». Если Аристон не греет батареи, кроме вышеописанных также встречаются следующие обозначения:

• 102 – нарушено давление или сломан датчик (это следствие плохой электрической проводки, а именно короткого замыкания; решается прозвоном кабеля от самого устройства и до главной платы);
• 110 – датчик температуры сломался;
• 111 – давление слишком низкое (посмотреть, не течет ли вода и работает ли датчик);
• 112 – на возврате температурный датчик неправильно срабатывает (следует найти нужную запчасть к газовому котлу и поменять ее);
• 116 – перебои в работе термостата теплого пола (следует замкнуть TA2-перемычку).

Как поднять (добавить) давление в газовом котле

Когда прыгает температура отопления или аппарат вовсе перестает греть воду, но про неисправность никак не сообщает, нужно проверить давление. Если оно слишком слабое (технические характеристики, указанные в руководстве по эксплуатации, подскажут, какое давление для котла считается нормальным), следует его увеличить.

https://youtube.com/watch?v=h8wjG_wGuBQ

Для этого следует изготовить специальное дополнительное устройство:

• взять чистую бутылку из пластика;
• прорезать на крышечке резьбу так, чтобы получилось прикрепить к ней краник;
• в дне просверлить небольшое отверстие, в котором нужно закрепить золотник;
• залить в самодельное устройство воду;
• прикрыть краник;
• подключить к нему отопительный шланг;
• присоединить насос к золотнику;
• перелить воду в отопительную систему, качая насос;
• повторять процедуру до улучшения показателя давления.

Неисправности горячего водоснабжения

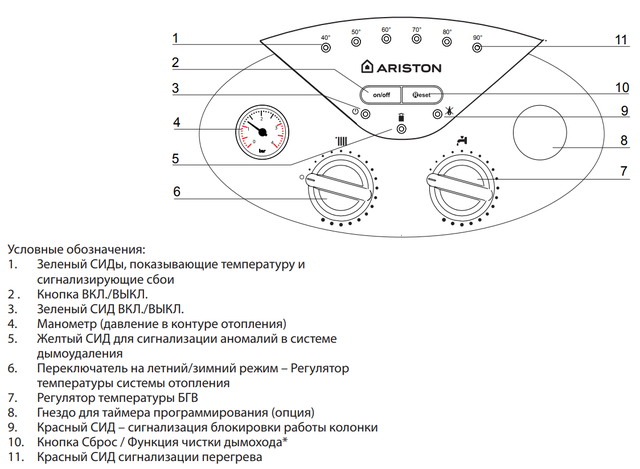

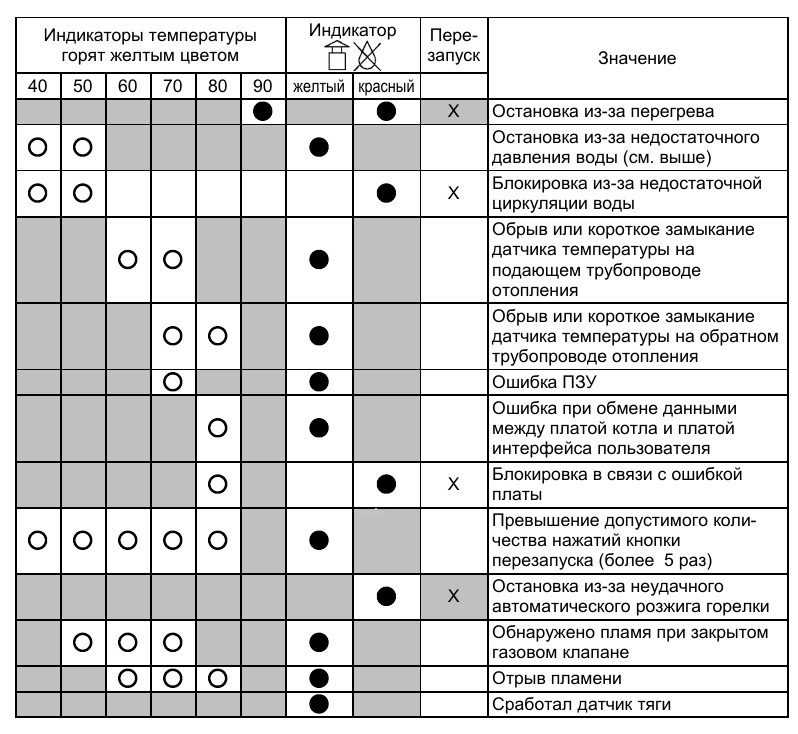

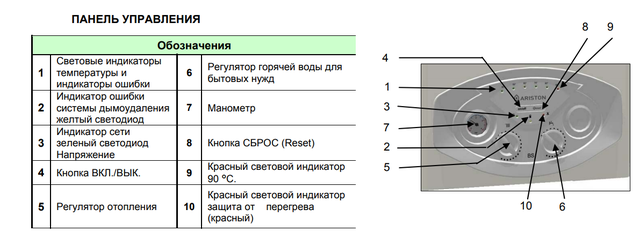

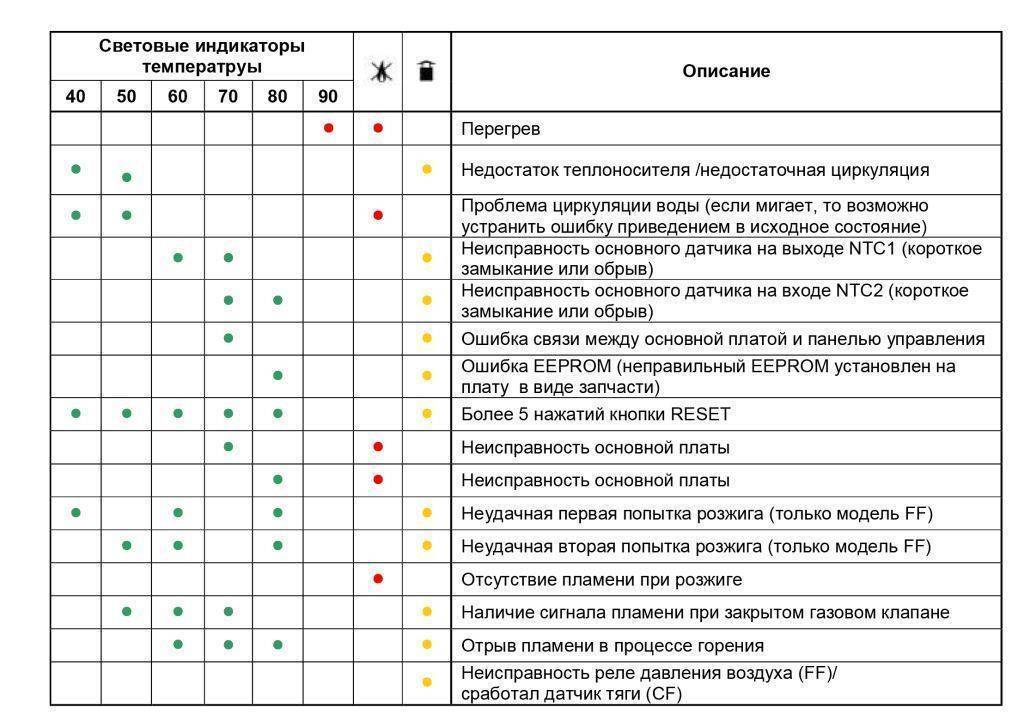

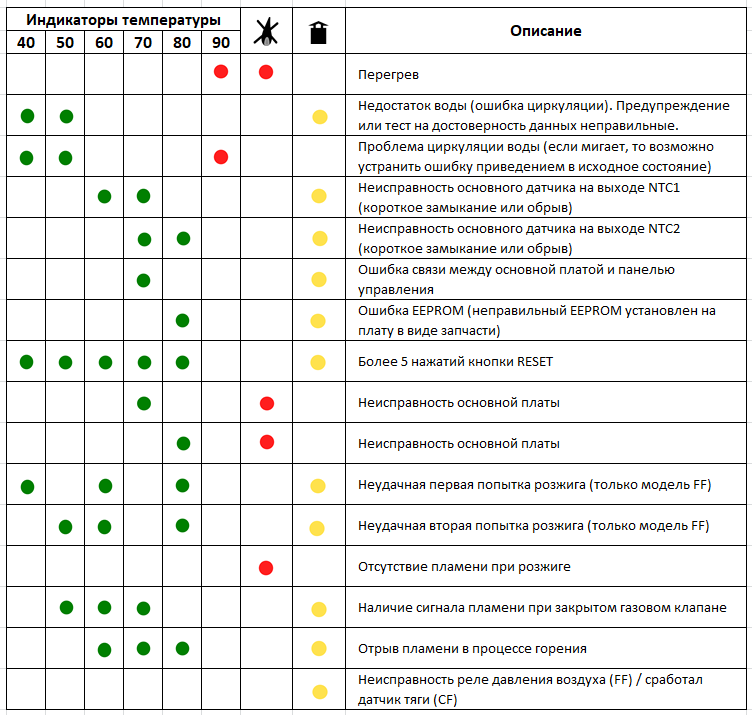

При свечении лампы с обозначением «90» и символа с перечеркнутым обозначением капли происходит перегрев и автовыключение нагревательного устройства. Следует проверить исправность прессостата и место его включения в нагревательную систему.

Возникновение надписей «60С», «70С» или «80С» свидетельствуют о температуре (числа соответствуют t в градусах Цельсия) после того, как кран закрывается. Это неправильно, следует проверить работу насоса и его управляющее реле. При поломке надо произвести снятие насоса и его замену на исправный.

Сбои в электронике

Выдача числа 301 значит, что неисправна энергозависимая память (EEPROM-плата). Следует уточнить верность ключа на плате Аристон-устройства в соответствии с инструкциями для пользователя.

Если Аристон не включается, а табло с обозначениями на нем нет, возможно нужен ремонт трехходового клапана.

Чтобы убедиться, что проблема именно в этой детали и она нуждается в замене, следует вытащить из него сервопривод, предварительно сняв скобу. Если с клапаном все нормально, после таких манипуляций он перейдет в режим горячего водоснабжения, а как радиатор уже не работает.

Контроль пламени и розжига

Когда газовый котел Ariston BS II 15FF включается и потухает, рекомендуется проверить датчик огня. На этом нагревательном приборе нет экранчика, поэтому ориентироваться на кодовые обозначения не выйдет. Протрите датчик пламени мелкой наждачкой, а после – чистой хлопчатобумажной тряпочкой. Осмотрите провод, ведущий от датчика к плате, на предмет его целостности.

Если указанный агрегат после нескольких розжигов и затуханий хаотично включается/выключается, стоит посмотреть, хватает ли притока свежего воздуха. Потребуется убрать крышечку корпуса, отщелкнув крепления. Затем следует снять кожух с теплообменника, камеры сгорания и попробовать снова запустить Аристон-нагреватель. Устройство заработало – ошибка в плохо обустроенном или слишком загрязненном дымоходе.

Мне нравится1Не нравится

Значение кодов ошибки котла Аристон с пояснениями

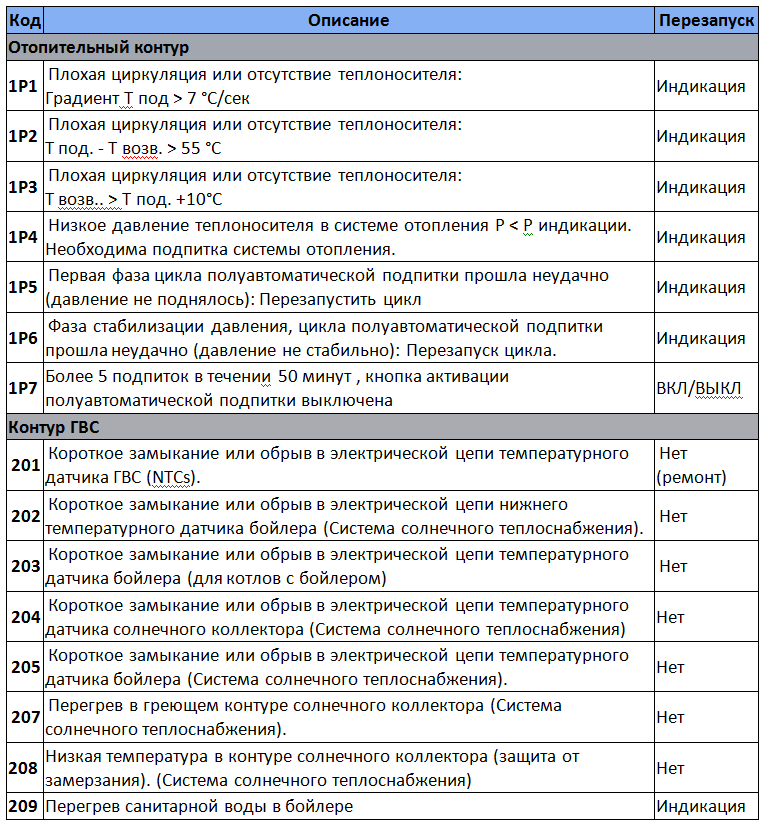

Всем коды аристон условно подразделяются по принадлежности к конкретной системе котла: основной контур (отопление), контур подготовки горячей воды, управление (плата), камера сгорания, подача воздуха и удаление продуктов сгорания. Далее, рассмотрим каждую из них более подробно на примере котла Ariston GENUS.

Неисправности в контуре отопления

Код неисправности 101. Источником является либо термостат перегрева, либо NTC датчик на выходе из первичного теплообменника. Температура срабатывания 102 градуса, т.е. сигнал о перегреве теплоносителя. Наиболее частые причины:

• завышенное давление на выходе газового клапана – требуется проверка и регулировка

• загрязнен фильтр грубой очистки – слабая циркуляция в системе отопления, проверить и при необходимости очистить фильтр от грязи

• низкая проходимость теплообменника из-за образований накипи – требуется промывка или замена

• неисправен циркуляционный насос

Помимо этих причин также может быть неисправность самого датчика или платы управления.

Код ошибки 102. Неполадка с датчиком давления контура отопления (короткое замыкание или обрыв цепи) – проверить тестером напряжение датчика на клеммах платы, при необходимости – заменить. Напряжение 0 Вольт или 5 Вольт на блоке управления приводит к остановке по коду 102.

Ошибки 103, 104, 105, 106 и 107 имеют аналогичную природу (недостаточный проток теплоносителя и следствие – локальный перегрев), как и 101 – отличие лишь в логике определения:

код 103 – слишком быстрый нагрев теплоносителя на подающем трубопроводе (скорость более 7 градусов в секунду);

код 104 – рост температуры подающего и обратного трубопровода более, чем на 20 градусов в секунду.;

105 – разница между температурой в подающем и обратном трубопроводе превышает 55 градусов (3 раза);

106 – температура в возвратной трубе превышает температуру подачи плюс 10 градусов (3 раза);

107 — температура в возвратной трубе превышает температуру подачи + 30 градусов однократно;

Ошибка 108. Давление в системе отопление упало ниже допустимого уровня (для моделей, оснащенных датчиком давления)

В большинстве случаев для устранения ошибки требуется добавить воды в систему (подпитать), но если такая неполадка возникает снова через короткий промежуток времени (несколько дней), вероятно, придется заняться поиском причины утечки теплоносителя или проверкой расширительного бака.

109 – давление выше 3 бар;

110 — неисправность терморезистора на подаче системы отопления (обрыв, отсутствие контакта, короткое замыкание);

111 – аналогично коду 108 для моделей с режимом автоматической подпитки;

112 – неисправность датчика температуры в обратном трубопроводе (обрыв цепи или короткое замыкание);

Код 114 – нет контакта с датчиком температуры наружного воздуха (также может быть проблема в прошивке электронной платы для некоторых моделей котлов)

Ошибка 116 – тоже самое, что и 114, только для датчика комнатной температуры.

Газовый котел Аристон, другие неисправности и способы их устранения

Агрегат нагревательный Ariston может «выдавать» и другие типы неисправностей. Стоит кратко рассмотреть методы их устранения.

Проблемы контура отопления

Как включить на отопление? Обычно ошибки в функционировании нагревательного контура начинаются с цифры «1». Если Аристон не греет батареи, кроме вышеописанных также встречаются следующие обозначения:

• 102 – нарушено давление или сломан датчик (это следствие плохой электрической проводки, а именно короткого замыкания; решается прозвоном кабеля от самого устройства и до главной платы);
• 110 – датчик температуры сломался;
• 111 – давление слишком низкое (посмотреть, не течет ли вода и работает ли датчик);
• 112 – на возврате температурный датчик неправильно срабатывает (следует найти нужную запчасть к газовому котлу и поменять ее);
• 116 – перебои в работе термостата теплого пола (следует замкнуть TA2-перемычку).

Как поднять (добавить) давление в газовом котле

Когда прыгает температура отопления или аппарат вовсе перестает греть воду, но про неисправность никак не сообщает, нужно проверить давление. Если оно слишком слабое (технические характеристики, указанные в руководстве по эксплуатации, подскажут, какое давление для котла считается нормальным), следует его увеличить.

Для этого следует изготовить специальное дополнительное устройство:

• взять чистую бутылку из пластика;
• прорезать на крышечке резьбу так, чтобы получилось прикрепить к ней краник;
• в дне просверлить небольшое отверстие, в котором нужно закрепить золотник;
• залить в самодельное устройство воду;
• прикрыть краник;
• подключить к нему отопительный шланг;
• присоединить насос к золотнику;
• перелить воду в отопительную систему, качая насос;
• повторять процедуру до улучшения показателя давления.

Неисправности горячего водоснабжения

При свечении лампы с обозначением «90» и символа с перечеркнутым обозначением капли происходит перегрев и автовыключение нагревательного устройства. Следует проверить исправность прессостата и место его включения в нагревательную систему.

Возникновение надписей «60С», «70С» или «80С» свидетельствуют о температуре (числа соответствуют t в градусах Цельсия) после того, как кран закрывается. Это неправильно, следует проверить работу насоса и его управляющее реле. При поломке надо произвести снятие насоса и его замену на исправный.

Сбои в электронике

Выдача числа 301 значит, что неисправна энергозависимая память (EEPROM-плата). Следует уточнить верность ключа на плате Аристон-устройства в соответствии с инструкциями для пользователя.

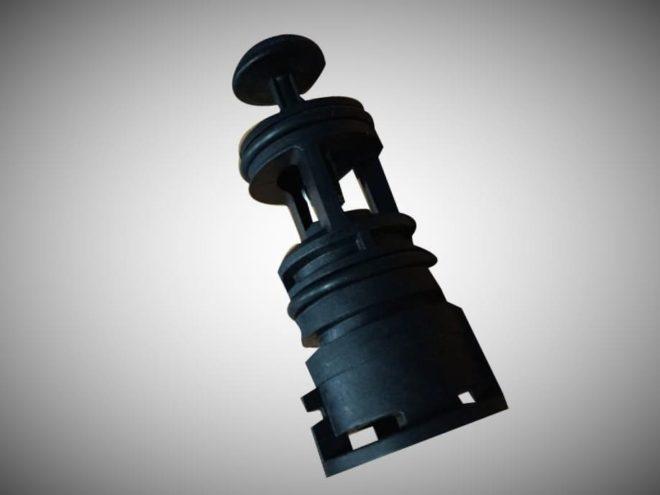

Если Аристон не включается, а табло с обозначениями на нем нет, возможно нужен ремонт трехходового клапана.

Чтобы убедиться, что проблема именно в этой детали и она нуждается в замене, следует вытащить из него сервопривод, предварительно сняв скобу. Если с клапаном все нормально, после таких манипуляций он перейдет в режим горячего водоснабжения, а как радиатор уже не работает.

Контроль пламени и розжига

Когда газовый котел Ariston BS II 15FF включается и потухает, рекомендуется проверить датчик огня. На этом нагревательном приборе нет экранчика, поэтому ориентироваться на кодовые обозначения не выйдет. Протрите датчик пламени мелкой наждачкой, а после – чистой хлопчатобумажной тряпочкой. Осмотрите провод, ведущий от датчика к плате, на предмет его целостности.

Если указанный агрегат после нескольких розжигов и затуханий хаотично включается/выключается, стоит посмотреть, хватает ли притока свежего воздуха. Потребуется убрать крышечку корпуса, отщелкнув крепления. Затем следует снять кожух с теплообменника, камеры сгорания и попробовать снова запустить Аристон-нагреватель. Устройство заработало – ошибка в плохо обустроенном или слишком загрязненном дымоходе.

Предыстория неисправности

Для начала небольшая предыстория связанная с этой поломкой. По описанию владельцев котла, удалось выяснить, что неисправность развивалась постепенно, и проявлялась так. Сперва, время от времени, приблизительно один раз в 2 недели, котёл стал выдавать ошибку 106, ошибка легко сбрасывалась кнопкой Reset и котёл продолжал работать следующие пару недель.

Но в один “прекрасный” момент ошибка стала появляться каждые 5 минут и это уже послужило поводом для поиска неисправности и ремонта.

Что удалось выявить наблюдая за работой котла

Понаблюдав за работой котла, заметил, что он в режиме “Отопление” по показаниям индикатора нагревает воду до 35 градусов  и все, потом выключается, так как будто нагрел воду до установленных 60 градусов! Затем включается вновь и повторяет очень непродолжительное и явно недостаточное нагревание с последующим отключением горелки. А после нескольких таких циклов, выводит сообщение 1P3 и далее вообще отказывается работать уходя в ошибку 106. Кнопка Reset сбрасывает ошибку, но не надолго.

Коды ошибок 1Р3 и 106

Недостаточная циркуляция

По мануалу к котлу, ошибка 106 означает недостаточную циркуляцию. Поэтому первое подозрение пало на одно из реле управления насосом. Раньше уже устранял такие неисправности, но тогда сообщалась ошибка 104, так же указывающая на плохую циркуляцию. Однако измерив напряжения выходящие с реле на насос я понял, что дело не в них. Нужно искать другую причину такого поведения котла.

Коды ошибок других узлов котла

Перечень всех возможных ошибок, их цифрового обозначения, расшифровка могут занять продолжительное время. Чтобы более полно представить для себя значимость различных кодов, стоит привести описание наиболее важных, чаще всего возникающих неполадок газовых котлов.

• 501 – ошибка котла Аристон 501 указывает на проблемы с розжигом, котел надо сбросить кнопкой RESET. При отсутствии пламени надо проверить и подачу газа.
• 6p1 – при возникновении ошибки 6р1 котла Аристон надо проверять вытяжную систему, она означает, что контакты реле, ответственного за работу вентилятора не замкнулись штатным образом. Иногда помогает сброс кнопкой Reset.
• 5p3 – при ошибке 5p3 в котле Аристон зафиксирован отрыв пламени от горелки.
• 117 – если возникла ошибка 117, котел Аристон надо сбросить с помощью кнопки Reset, и он должен заработать.
• sp3 – отсутствует возгорание горелки. Встречается в моделях с индексом EGIS Plus и им подобных. Иногда трактуется как отрыв пламени, что позволяет отнести код sp3 к наиболее критическим ошибкам.

Особое внимание стоит уделять таким проблемам, как отрыв пламени. Он происходит из-за слишком мощного потока газа и может привести к загазованности внутри котла. Та же ошибка котла Аристон 501 или 6p1 особых проблем не вызывают, кроме невозможности включить нагрев воды

Ошибка – отрыв пламени в котле Аристон может указывать на серьезные проблемы в системе подачи, их самостоятельно не решить, надо только вызвать мастера, предварительно отключив подачу газа

Та же ошибка котла Аристон 501 или 6p1 особых проблем не вызывают, кроме невозможности включить нагрев воды. Ошибка – отрыв пламени в котле Аристон может указывать на серьезные проблемы в системе подачи, их самостоятельно не решить, надо только вызвать мастера, предварительно отключив подачу газа.

При отрыве пламени возникает пожароопасная ситуация, поэтому если он возникает часто или хотя бы систематически, надо озадачиться проверкой магистрали газоснабжения. В котле накопившийся газ может вспыхнуть и нанести ему механические повреждения или даже создать опасность для здоровья людей, проживающих в квартире.

Помимо того значительно уменьшается эффективность нагрева, увеличивается расход газа на один и тот же объем воды. Мощность пламени должна регулироваться плавно, без хлопков внутри котла и других нештатных явлений и звуковых эффектов. Только тогда и можно ожидать от нагревателя экономной работы.

Рис. 3
