Расчет коллекторного отопления
Домовладельцу нет необходимости рассчитывать параметры коллектора (его проходной диаметр, длину, сечение выходных штуцеров) и диаметр труб при приобретении стандартного изделия. При желании произвести подобные расчеты, можно обнаружить необходимые формулы в сети, хотя и в этом случае проще ориентироваться на стандартные размерные параметры выпускаемых заводских изделий.
Основной задачей расчетов является определение длины труб для обеспечения необходимой температуры в помещении при известных температурных характеристиках теплоносителя. Для этого нет необходимости прибегать к сложным инженерным вычислениям, произвести которые под силу только узким специалистам в области отопления, для рядового обывателя проще воспользоваться онлайн калькулятором или компьютерной программой.
Для получения искомого результата в программу или калькулятор вводятся исходные данные о необходимой температуре в комнате и ее площади, диаметре и шаге расположения труб, температуре носителя. В интернете можно обнаружить обзоры программ для расчетов Audytor CO от компании Sankom, Комплекс Valtek от одноименной компании, Raucad/Rauwin 7.0 от Rehau.

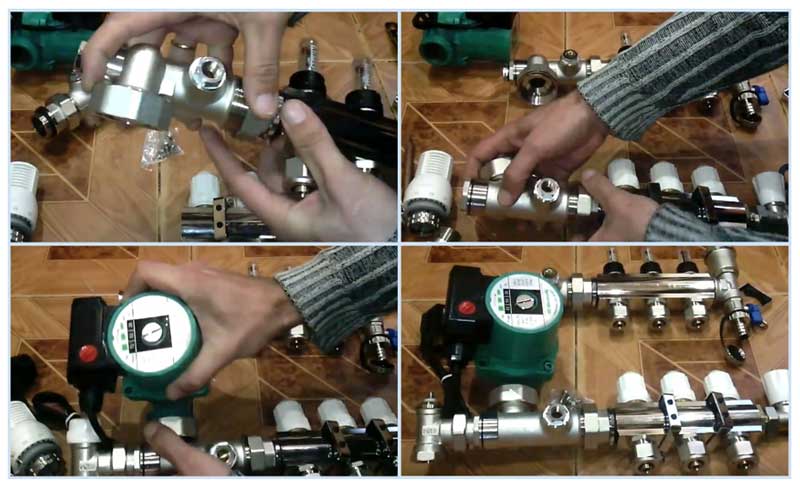

Рис. 17 Сборка коллекторного блока
Устройство лучевой системы в многоквартирном доме
Основной нюанс при установке коллекторной системы в многоэтажном доме заключается в подаче воды по двухтрубной системе. Таким образом лучевая разводка в одной квартире будет влиять на распределение тепла в других квартирах, где подобная схема не применяется. В результате эти квартиры будут получать меньше тепла. Однако есть способы, чтобы избавиться от подобных нюансов.
Применение теплообменника
Монтаж теплообменника производится по типу обычной батареи, через которую жидкость проходит без помощи насоса. Потоки теплоносителя, проходящие через коллектор с установленным радиатором, не смешиваются с жидкостью центрального обогрева.
Монтаж первично-вторичными кольцами
При таком варианте подключения первичным кольцом является центральная система обогрева, вторичным – лучевая. Монтаж осуществляется к трубам, идущим от радиатора. Врезку выполняют таким образом:
- Чтобы жидкость подавалась к коллектору напрямую, первую врезку делают от перемычки батареи на расстоянии 30 см.
- Обратную линию врезают с отступом в 60 см от перемычки.
- В точках врезки устанавливают запорную арматуру.
- Монтируют насос и трехходовой клапан.
- На обратке ставят клапан, чтобы жидкость поступала только в одном направлении.
При таком конструктиве нагретая жидкость распространяется через коллектор по ветвям контура, после чего часть воды подается в обратку центральной системы, а часть возвращается через трехходовой клапан.
Выполнив такое подключение, теплоноситель будет отбираться равномерно без разряжения в центральном стояке отопительной системы и без нарушения температурного баланса в квартирах. Чтобы произвести врезку в центральный стояк своими руками требуется индивидуальный проект и разрешение от управляющей компании.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей стране – водяное отопление. Разводка труб в доме или квартире – привычное явление.
Принцип работы водяного отопления заключается в следующем: нагретая от котла вода естественным образом (или принудительным) циркулирует по трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в местах соединения, на изгибе труб и т.д. образуется трение и местные сопротивления, многие системы оборудованы клапанами для обеспечения давления, сила которого равна потерям на сопротивление. Такая система водяного отопления называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды, ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на отопление помещения и нагрев воды в водопроводе). Такая система требует использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них. При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е., установить насос, который создаст в системе дополнительное давление заставляя воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото. Синим цветом выделена труба отработки, которая отводит охлажденный теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом, появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства – коллектора, которое собирает теплоноситель и распределяет по трубам к батареям. Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно скрыть, пожертвовав некоторым количеством объема помещения, что не всегда удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных перегибов. Оба конца трубы подключаются к центральному отоплению. Через один конец поступает горячая вода, через второй – отводится обратно в систему. При укладке труб стоит помнить о высоком риске повреждения труб. Во-первых, при укладке (изгиб). Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Веские преимущества лучевой разводки
Основная задача отопительной системы – возместить тепло, которое здание теряет из-за разниц между внутренней и внешней температурой воздуха, а также в связи с различной степенью теплопроводности внешних стен.
На практике соединить все отопительные приборы воедино можно следующими методами:
- тройниковым подключением;
- лучевым (коллекторным) подключением, когда к каждому отопительному прибору с помощью коллектора подводится отдельная пара труб для прямой и обратной подачи теплоносителя.
Тройниковый или периметральный тип соединения труб дешевле. Но из-за того, что приборы связаны друг с другом и присоединены трубопроводом к единому стояку, систему нужно будет полностью отключать и освобождать от теплоносителя для ремонта отдельного радиатора или участка. Или оснащать байпасами и запорной арматурой, что существенно повысит стоимость организации отопления.
Галерея изображений Фото из Неоспоримым аргументом в пользу устройства лучевой системы отопления является ее эффективность, намного превышающая контуры с тройниковой разводкой
Разводка лучевой разновидности отопления осуществляется по этажам. Устраивается в основном с нижней подводкой к приборам
Сооружение систем отопления по лучевому принципу стало возможным благодаря разработке и внедрению металлопластиковых и полипропиленовых армированных труб

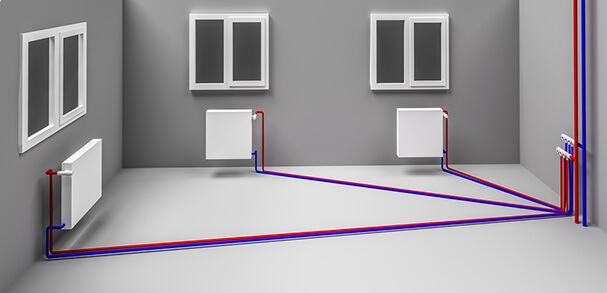

Трубы подводятся к каждому прибору отопления в виде лучей, исходящих от распределительной гребенки — коллектора
Параллельный принцип подключения приборов к трубопроводу обеспечивает практически равную температуру в них. Разница между температурой подачи и обратки также минимальна, что ощутимо снижает нагрузку на систему
В коллекторной системе может быть только одно кольцо, подключенное к гребенке, или несколько вторичных колец, в которые теплоноситель поставляется через первичное кольцо
Для нормальной работы система оснащается как минимум одним циркуляционным насосом, хоть и рекомендовано устанавливать их на каждое из колец. Устанавливается воздухоотводчик, манометр и предохранительный клапан давления
Коллектор располагают в шкафу, в двухэтажных домах на этаже устанавливают по одному коллектору, которые между собой соединяются стояками
Веское преимущество лучевой системы
Поэтажная схема устройства

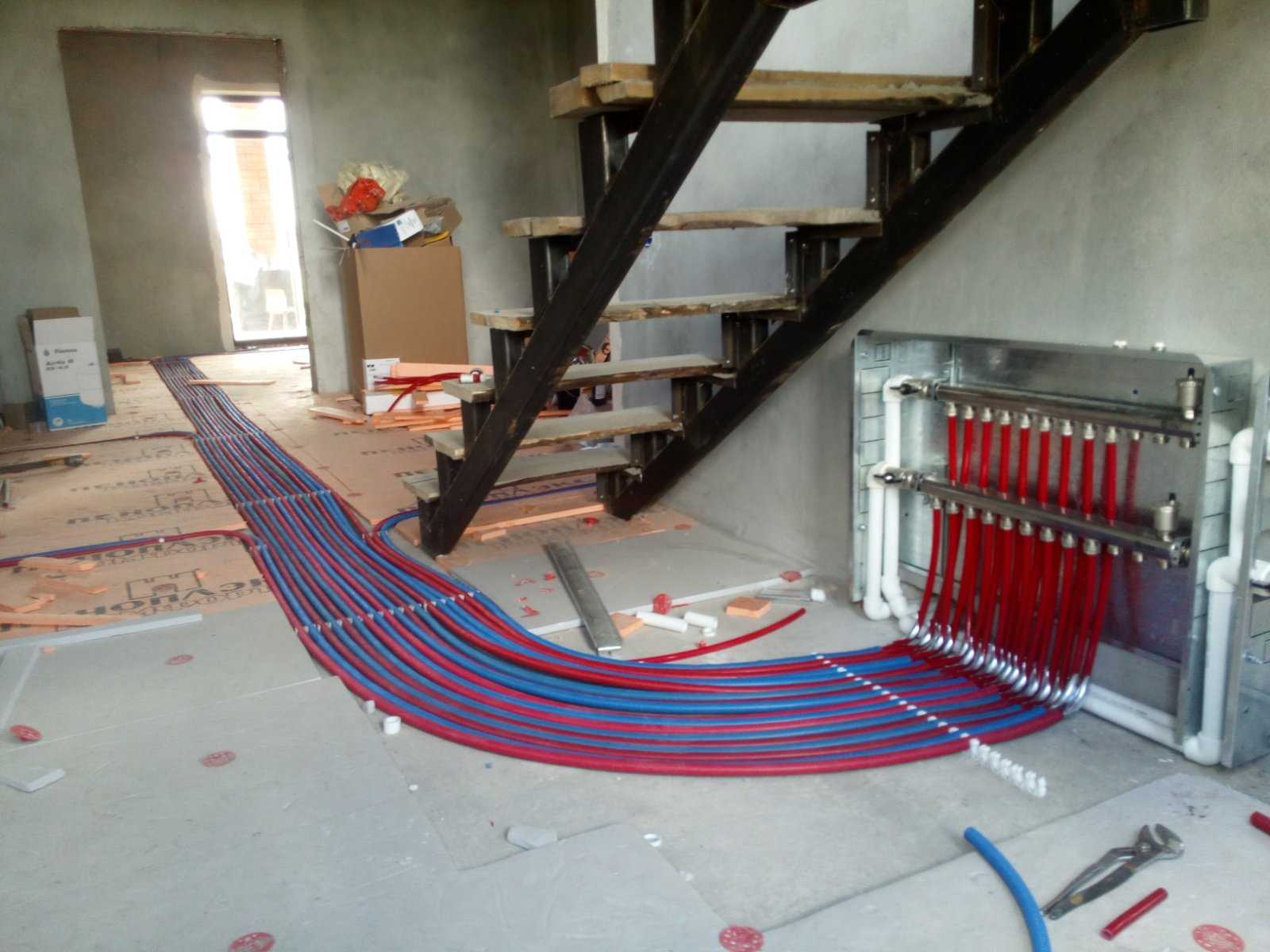

Использование гибких полимерных труб
Вариант подводки труб к радиатору
Технические достоинства лучевого варианта
Принцип первичных и вторичных колец
Техническое оснащение лучевой разводки
Коллектор в предназначенном для него шкафу
При традиционной периметральной разводке весь трубопровод чаще всего монтируется открытым способом, реже скрытым. Лучевые отопительные системы преимущественно прокладываются в стенах или полу, т.к. большое количество труб, проложенных поверх конструкций, негативно влияет на интерьер.
Скрытый монтаж проходит система труб теплого пола, который в соответствии с технологической спецификой устраивается по лучевой схеме. Лучевой трубопровод к отопительным приборам тоже прокладывается в стяжке пола скрытым способом, потому что так лучше по технологическим и архитектурным соображениям.
Сборка трубопровода по лучевой схеме обойдется существенно дороже, чем устройство системы по периметральным способом. Однако благодаря специфике такой разводки нагретый теплоноситель поставляется во все точки одновременно
Большое количество труб при использовании лучевого способа сборки трубопроводов может испортить интерьер. Поэтому все отопительные коммуникации укладываются в пол или стены. Все соединения при этом остаются на поверхности, поэтому риск протечки под стяжкой практически отсутствует. При тройниковой системе этого делать нельзя, т.к. при износе соединений придется ломать стены и пол.
Для того чтобы сократить расход труб собранные по лучевой схеме трубопроводы прокладываются не по периметру, а кратчайшими путями — от коллектора к прибору
Главным недостатком коллекторной разводки является высокая материалоемкость, которая заключается в большой протяженности. А основной плюс состоит в том, что в каждом помещении можно настраивать разную температуру, создавая комфортный микроклимат в любой комнате.
Каждый радиатор или конвектор подключается независимо, что также удобно для осуществления сервисных работ и замены изношенных элементов системы без необходимости отключать отопление во всем доме или квартире.
Скрытый монтаж позволяет существенно улучшить визуальный вид любого помещения, оставляя видимыми только радиаторы отопления

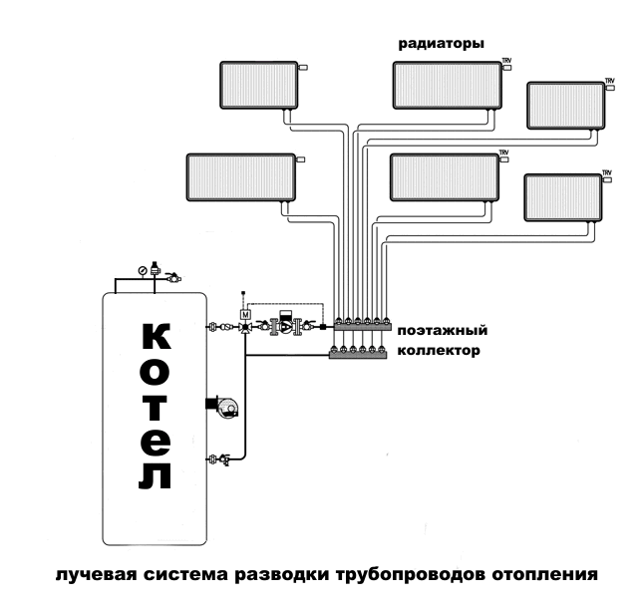

Схема подключения лучевой разводки
Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.
В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.
Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя
На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.
Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.
При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.
Предварительный этап
До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:
- определить места расположения радиаторов;
- выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
- изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
- составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.
Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы
Правила установки лучевой разводки
Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).
При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами
В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.
Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.
Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.
Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции
Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.
Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным
Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений
При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.
Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне
На какой схеме остановить свой выбор?
Давайте решим сразу по поводу однотрубных и самотечных систем. Если вы живете в современном мегаполисе или в близи него, если у вас все в порядке с энергоносителями (со светом в первую очередь), если нет нужды сильно экономить, то эти схемы не рассматривайте.
Появились они во времена, когда с электричеством было плохо, а так же отсутствовали различные виды труб. Приходилось использовать металл. Сейчас все поменялось и эти системы себя изжили.
Самотечные схемы можно реализовывать в отдаленных от цивилизации домах. Например, на вашей даче.
Если захотите использовать радиаторную систему в частном доме, то лучшим выбором будут двухтрубная тупиковая схема отопления или лучевая. Обе системы по работе практически идентичны. Отличаются только реализацией.
Перед использованием водяного теплого пола следует сделать расчет теплопотерь дома. Они помогут понять, хватит ли его в качестве основного отопления или придется использовать еще и радиаторы.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Виды пластиковых труб для отопления
В настоящее время производители предлагают несколько типов пластиковых труб для автономного теплоснабжения. Разница между ними заключается в использованных материалах, которые в итоге определяют их свойства. Поэтому до того как сделать пластиковое отопление своими руками обязательно необходимо ознакомиться с характеристиками труб.
Металлопластиковые трубы для отопления
Применяющиеся виды пластиковых труб для отопления можно разделить на три типа – металлопластиковые, полипропиленовые и изделия из сшитого полиэтилена. Каждый из этих видов обладает уникальными эксплуатационными свойствами. Выбор определяется изначальными характеристиками отопления – давление, возможные перепады температур, интенсивность эксплуатации и т.д. Поэтому для изготовления качественного пластикового отопления в частном доме рассмотрим наиболее значимые параметры:
- Температурный режим работы. Наименьшим сохранением жесткости обладают трубы из сшитого полиэтилена – деформация начинается уже при +80°С. Армированные модели полипропиленовых изделий имеют больший температурный порог – до +90°С. Лучшими показателями характеризуются металлопластиковые трубы – до +95°С;
- Надежность соединения. Меньшим показателем надежности обладает водяное отопление из металлопластиковых труб. Зажимные соединения подвержены разгерметизации при резких скачках давления. Такими же отрицательными свойствами обладают трубы из сшитого полиэтилена. Для автономного или централизованного пластикового отопления своими руками рекомендуется использовать полипропиленовые трубы, которые соединяются методом пайки;
- Долговечность. При соблюдении норм эксплуатации время безремонтной работы разводки пластикового отопления может составлять 20-25 лет. Однако этот показатель напрямую зависит от характеристик отопления и множества внешних факторов.
Специалисты советуют выбрать пластиковые трубы для отопления из полипропилена. Они имеют оптимальные показатели стоимости, надежности и могут быть установлены самостоятельно.
Полипропиленовые трубы для отопления
Определяющими показателями при выборе этого типа трубопроводов являются диаметр изделия и тип армирования. Для сохранения жесткости пластиковой оболочки при воздействии высоких температур при изготовлении армированных пластиковых трубы для отопления могут быть использованы следующие материалы:
- Фольгированный алюминий. Недостатком этого вида армирования является вероятность отслоения пластика от усиливающего слоя. Это происходит при несоблюдении технологии изготовления труб;
- Стекловолокно. Относительно новый материал, который характеризуется высокой степенью надежности. Единственным недостатком пластиковые трубы для отопления, армированных стекловолокном, является высокая стоимость.
Учитывая большое количество видов пластиковых труб для отопления как по материалу изготовления, так и по торговым маркам, при выборе нужно обращать внимание на их внешний вид и маркировку. Знание последнего позволит правильно определиться с типом пластиковых труб для конкретной системы отопления
Общие советы по монтажу
Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.
Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.
Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.
Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.
Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений
При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.
Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.
Особенность схемы горизонтальной прокладки труб
Схема горизонтального отопления в двухэтажном доме
В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.
При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.
Центральное горизонтальное отопление
Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.
Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали
Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя
В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.
Автономное горизонтальное отопление
Отопление с естественной циркуляцией
В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.
К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:
- Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
- Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.
Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.
Отопление с принудительной циркуляцией и горизонтальным расположением труб
В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:
- Быстрое распределение горячей воды по всей магистрали;
- Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
- Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.
В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.
Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.
Схемы водяных систем отопления и их разновидности
Самая верхняя точка системы отопления оснащается специальным расширительным сосудом – это обычный бак, изготовленный из листовой стали при помощи сварки. Излишки жидкости, образующиеся в результате расширения теплоносителя, поступают в этот бак.
Схема монтажа водяной системы обогрева дома. Нажмите для увеличения.
Расширительный сосуд (бак) имеет специальную переливную трубу, через которую стравливают воздушные пробки, образовавшиеся в системе отопления.
Также через переливную трубу выливается избыточное количество жидкости-теплоносителя.
В нижней части расширительного бачка есть сигнальная трубка с запорным вентилем. Конец сигнальной трубы выходит в раковину котельной.
Отопительная система заполняется теплоносителем до тех пор, пока не заполнится расширительный бак, и из сигнальной трубки не появится жидкость.
Системы водяного отопления, имеющие естественную циркуляцию, предполагают установку расширительного сосуда на горячем стояке, и его используют для «стравки» излишка воздуха в системе.
Для создания благоприятных условий во время работ по выпуску излишков воздуха в системе (исключая вертикальные стояки), все трубы в системе водяного отопления проложены с небольшим уклоном в три – пять миллиметров на один метр погонный.
Отопительная система в любом здании заполняется обычной водопроводной водой.
Если в водопроводе не хватает давления для полного заполнения системы водой, используют ручной насос для подкачки жидкости-теплоносителя.
В летний период воду из отопительной системы желательно не спускать, во избежание пересыхания уплотнителей в резьбовых соединениях, имеющихся в трубопроводе, а также, чтобы избежать возможной коррозии трубопровода.
Схема с нижней разводкой
Схема систем водяного отопления бывает также с нижней разводкой — когда трубопроводы горячий и обратный проложены в помещении подвала. Как бы там ни было, но за последние годы однотрубная схема системы водяного типа отопления получила наибольшее распространение.
Она проще монтируется, так как длина труб в этих схемах существенно меньше, чем в 2-х трубных. Они имеют более аккуратный внешний вид, особенно это актуально во время открытой прокладки труб.
Отличием, а одновременно и недостатком однотрубных систем является то, что поступающий в отопительные приборы теплоноситель имеет не постоянную одинаковую температуру (как в двухтрубных системах), а понижающуюся температуру по мере прохождения жидкости по стояку.
Такая ситуация привела к необходимости увеличения труб стояка по ходу движения жидкости.
Существует еще схема отопления, имеющая осевые замыкающие участки.
Здания с невысокой этажностью оснащают зачастую схемой приоконного размещения стояков с подсоединением к ним радиаторных батарей.
Эта схема удобна тем, что в ней не увеличивая расход труб, легко можно применить однотипные стояки без предварительных замеров.
К такой схеме прекрасно подойдут трубы, изготовленные на трубозаготовительных заводах или специальных мастерских.
Особенно стоит использовать такую схему с трехходовыми кранами, ведь при такой схеме расчет отопительных приборов выполняется из условия предполагаемого пропуска через них всего проходящего по стояку теплоносителя, что неизменно приведет к уменьшению энергетических затрат отопительной батареи.
Если здание или дом не имеет чердачного помещения, в этом случае подойдет однотрубная схема разводки водяного отопления с нижней разводкой.
Однотрубные проточные схемы не очень удобны в эксплуатации, ввиду отсутствия регулировки теплоотдачи отдельных радиаторных батарей или других нагревательных приборов, однако такую отопительную систему можно монтировать в зданиях, которые не требуют такой регулировки.
Это, например, цеха на заводах, фабриках и др. Горизонтальные однотрубные схемы практично выполнять в зданиях, имеющих максимум три этажа.
