Виды и типы выключателей
Выключатели разделяются: по типу, виду, каждый тип имеет свои способы применения. И вот как раз в таблице ниже, мы видим их подразделение по степени защиты.
На данный момент широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.
Степени защиты выключателей
Первая цифра показывает, что существует защищенность изделия от попадания в него посторонних предметов. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Второй цифрой обычно обозначается степень защищенности от влаги. Она имеет корреляционную зависимость: чем больше цифры – тем выше степень. Выключатели различаются по способу коммутации — могут быть с винтовыми или безвинтовыми зажимами. В случае с винтовыми зажимами, провода зажимаются между пластин при помощи винта. Однако есть один минус в данном соединение — со временем большая вероятность ослабления контакта, по-этому периодически приходится подкручивать винты. Безвинтовой зажим делает работу по монтажу значительно проще и за счет конструкции механизма, обеспечивается надежный контакт провода с токопроводящей арматурой.
Коммутаторы клавишного типа
Коммутаторы состоят из закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Клавишные коммутаторы, можно подразделить на две вариации:
Типы выключателей
- С использованием шарика который при нажатии на клавишу начинает двигаться по качающемуся коромыслу. Проходя ось, он перекатывается по плечу коромысла, тем самым передвигая механизм с контактами в другую противоположную сторону.
- Тип выключателя с использованием подпружинной рамки. Поскольку она имеет возможность качаться на своей оси, то тем самым разрывает либо создает электрический контакт.
Вне зависимости от типа устройств включение-выключение оборудования производится нажатием на клавишу. Такие коммутаторы, при правильной эксплуатации, характеризуются длительным сроком службы в пределах нескольких десятков лет. Да и стоимость их невелика. На рынке можно встретить конструкции разного вида: есть более легкие, есть более сложные — когда на одном основании закреплены две и более клавиш.
Коммутаторы шнурового типа
Такой вариант эпохи прошлого века идеально подходит для бра, настольных ламп и прочих светильников. Поскольку их основной особенностью является наличие прочного шнурка, который выходит из корпуса выключателя. Собственно включение-выключение данного предмета происходит именно за счет этого шнурка. Закрепленный на рычаге, он, в свою очередь, взаимодействует с двигающейся контактной колодкой. Отпуская шнурок, тем самым вы производите распрямление , закрепленной в корпусе пружины и колодка возвращается на прежнее место. Необычность данного типа проявляется в модификации — управления двумя и более лампочками. Они реагируют на количество натяжений шнурка.
При первом натяжении — включается один из осветительных блоков, при втором — следующий и так далее. Выключение происходит в обратном порядке.
Схемы установки проходных выключателей
По теме проходных выключателей на почту приходит много вопросов по схемам подключения как одноклавишных и в особенности двухклавишных переключателей.
Основу вопросов составляют сколько проводов нужно для корректной работы проходного выключателя. Для работы одноклавишных проходников к каждому выключателю подводится по три жилы кабеля.

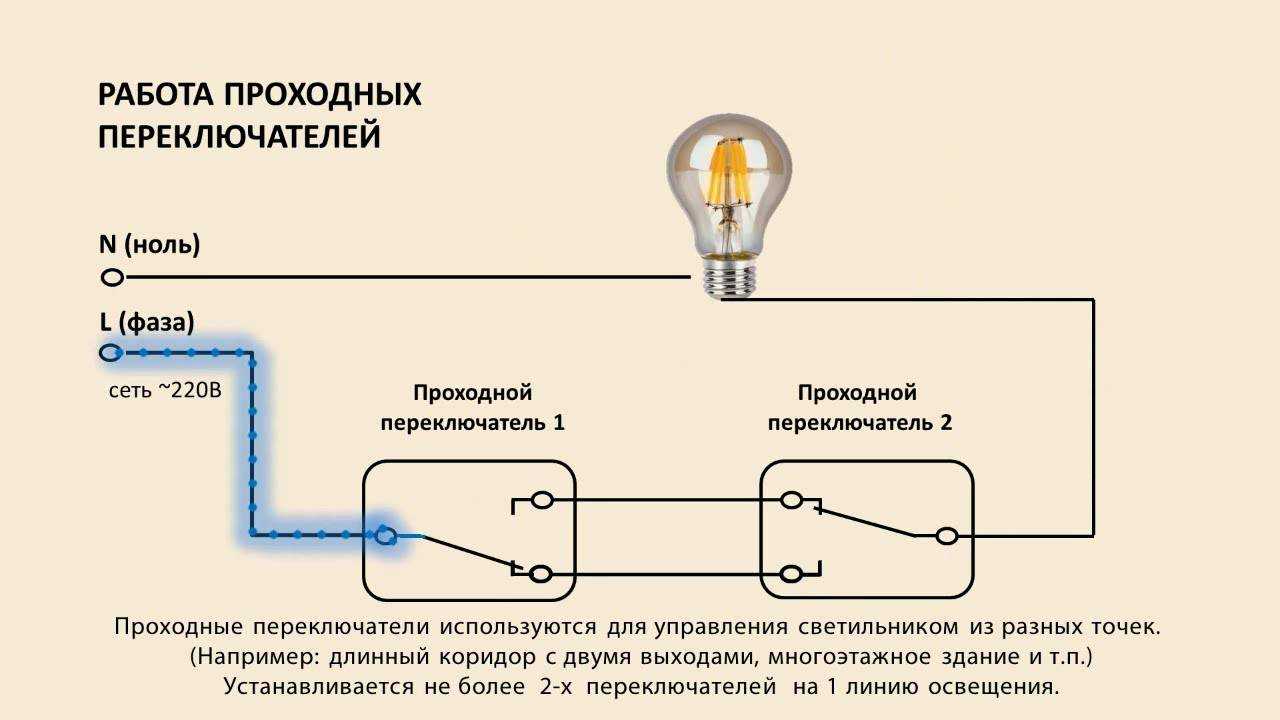

Схема подключения одноклавишного проходного выключателя освещения
Как мы видим из схемы ноль идёт на лампочку прямой подачей от источника напряжения, а фаза подаётся на общий контакт одного из переключателей (В1). Далее перекидные контакты соединяются между собой и на нагрузку фаза выходит с общего контакта второго переключателя (В2). Соблюдая цветовую гамму проводников, а она может разной здесь сложно что-либо перепутать.
Схема монтажа 2-х клавишного проходного выключателя
Двухклавишный проходной выключатель по принципу работы не отличается от одноклавишного. Он просто рассчитан на проходное включение/выключение двух групп освещения. Соответственно в каждый подрозетник двухклавишного переключателя от распаячной коробки приходит по два трёхжильных кабеля. В данной схеме подключения можно в одной из групп (там откуда будет исток напряжения) можно задействовать 5 жильный кабель подав напряжение на основной контакт второй группы перемычкой от первой.
Тема вопросов-ответов по проходным выключателям
Встречаются вопросы и по проблеме отключения автомата в щитовой при нажатии любой клавиши проходного выключателя. Здесь ответ такой. Если ранее проходная схема работала исправно, и причина появилась «вдруг» искать в первую очередь нужно в нагрузке (лампы, патроны, светильники и т.д.). Если проходник не запускается в нормальную работу сразу после монтажа – проверить схему подключения в монтажной коробке. Возможно, на одну из сторон в схему подключили нулевой проводник.
Распространённый вопрос от пользователей – можно ли без электромонтажа реализовать проходную схему по старым линиям освещения? В 98% — нет. Для этого нужна соединительная распайка между точками. У меня был единственный случай на практике когда у клиента без разрушительных электромонтажных работ удалось произвести расключение двух одноклавишных проходных выключателей в квартире. Но здесь помогли сложившиеся условия. Первое – у входной двери был установлен обычный двухклавишный выключатель, работающий на основное потолочное освещение, и вторая группа включала у коридорного зеркала небольшое бра. То есть три жилы кабеля мы имели. Второе условие – в конце длинного коридора у ванной комнаты в блоке с выключателями освещения стоял бездействовал выключатель вытяжки (при монтаже строители по просьбе хозяев подключили его напрямую от освещения) соответственно тут у нас тоже была свободная пара. И третье самое главное условие – электрик проводивший электромонтажные работы в период ремонта вывел все концы кабелей в одну распаячную коробку. Там даже не коробка а внутренний монтажный бокс размером 200х300 мм. Тогда не возникло мысли сфотографировать ту «паутину» что находилась внутри коробки, но выглядело удручающе. Пару часов на поиски нужных линий, перемонтаж, установка двух одноклавишных перекидных выключателей. Кстати приходящее напряжение взял со стороны двойного провода подав перемычкой напряжение с фазы освещения ванной. При этом от проходных выключателей запитали основное потолочное освещение, а бра заменили на настенный светодиодный светильник с датчиком движения.
Если у кого-то остались вопросы по проходным выключателям пишите на почту (администратору) в подвале сайта. Обязательно всем отвечу.
Выбор, конструкция и отличия проходных выключателей
Перед составлением такой контрольной карты следует обратить особое внимание на несколько моментов:
1Для сквозного подключения выключателя света необходим трехжильный кабель — ВВГнг-Лс 3*1,5 или NYM 3*1,5 мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.
Основное отличие обычного от проходного — количество контактов. Простой 1-клавишный имеет две клеммы для подключения проводов (входной и выходной), а проходной — три!
Говоря простым языком, цепь освещения может быть как замкнутой, так и разомкнутой, третьего не дано.
Так как он переключает цепь с одного рабочего контакта на другой.
По внешнему виду, с лицевой стороны, они могут быть совершенно одинаковыми. Только на проходной клавише может быть иконка с вертикальными треугольниками. Но не путайте их с флипами или кроссами (подробнее об этом ниже). Эти треугольники смотрят в горизонтальном направлении.

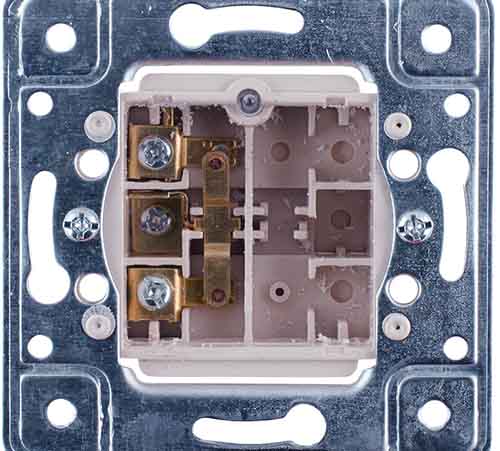

Но с обратной стороны сразу видна вся разница:
Многие в этом параметре путают их с 2-х клавишными. Впрочем, двухклавишные здесь тоже не подойдут, хотя у них тоже три вывода.
Есть существенная разница в работе с контактами. При замыкании одного контакта сквозные выключатели автоматически замыкают другой, а в двухклавишных такой возможности нет.
Также промежуточного положения, когда оба контура разомкнуты, на КПП вообще не существует.
Изготовления проходного выключателя из обычного своими руками
Если вам в силу обстоятельств не удалось приобрести проходной выключатель, его несложно изготовить самостоятельно. Можно переделать обычный 2-х клавишный выключатель в проходной. Конечно же не все модели выключателей подходят для переделки.
У обычного выключателя с 1 клавишей, в корпусе установлено только 2 клеммы, у проходного их 3. В этом заключается разница, позволяющая определить прибор сразу в торговой точке, ведь иногда маркировки на них нет. Контакты простого устройства в зависимости от положения клавиши разъединяются или соединяются в цепь. У проходного всегда соединен один контакт с каким-либо из 2-х других, в зависимости от расположения клавиши.
У изделий разных изготовителей, места установки клемм могут быть разными. Поэтому нужно сразу найти центральный контакт для правильного подключения. Если на нем нет маркировки, то проверить его тестером.
Нередко бывает сложно найти в торговых точках подходящий вам проходной выключатель. Или у вас просто нет желания устанавливать прибор, который внешне сильно отличается от выключателей, которые уже установлены в вашем доме. У простого устройства с 2-мя клавишами уже закреплены в корпусе необходимые 4 контакта, это позволяет сделать из него самостоятельно проходной прибор. Но учтите, переделать вы сможете только изделия в которых можно менять местами контакты.
Иногда это можно заметить при внешнем осмотре, но чаще точно определить вы сможете после разборки устройства.
Переставлять клеммы в другое гнездо удобно используя пинцет. Работу сделать нетрудно, больших усилий прилагать не стоит.
После перестановки контактов, устройство собирают снова. Можно не менять клавиши если они вам подходят, но их придется соединить вместе с помощью хорошего клея. Можно использовать цельную клавишу от выключателя с 1 клавишей, только он должен быть одной серии с тем который вы переделываете. Собираем устройство и проверяем его специальным прибором. В одном положении соединения между клеммами не должно быть, после переключения клавиши цепь должна появиться. Так мы получим необходимый прибор. Который почти не отличается от заводского.
Принцип управления из двух точек
На практике система работает следующим образом:
- Войдя в темный коридор, вы зажигаете осветительный прибор.
- Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
- Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.
Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:
По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.
На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует
Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:
Несколько рекомендаций о том, как правильно подключить провода:
- Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
- Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
- Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.
Пример использования
К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.
Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.
Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить сквозной выключатель, и знаем, что управлять осветительными приборами можно с двух и более точек, но каждая из этих схем имеет свои особенности.
Такое устройство, как выключатель, может выглядеть элегантно и богато
В отличие от обычных одно-, двух- и трехклавишных коммутационных блоков, которые монтируются по отдельности, установка проходных выключателей осуществляется только попарно. Далее мы рассмотрим, как реализовать схему управления световыми группами из двух и более мест и функции подключения.
На видео наглядно показана принципиальная схема переключателя байпаса:
Посмотреть это видео на YouTube
Принципиальная схема подключения проходного выключателя с 2-х мест
подключение проходного выключателя практически не отличается от установки обычного 1-, 2- или 3-позиционного выключателя. Разница только в количестве клемм и проводов.
Для реализации двухсторонней схемы подключения выключателя потребуются два коммутационных блока, распределительная коробка, к которой подключаются провода от осветительных приборов и трехжильные кабели от выключателей.
Схема подключения двухпозиционного переключателя
Фазная линия от распределительной коробки подключается к общему входному контакту 1 проходного выключателя. Выходные контакты подключены параллельно аналоговым клеммам второго блока коммутации. От общего разъема второго выключателя провод идет на клемму блока освещения. Другой вывод лампы соединяется проводом в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения выключателей из двух мест. На мой взгляд, ничего сложного в этом нет.
Схема подключения проходного выключателя с 3-х мест
Чтобы иметь возможность включать/выключать свет из трех мест, необходимо купить крестовой (крестовый) выключатель на два выключателя. Отличается от описанных ранее наличием двух входов и двух выходов. Он переключает пару контактов одновременно. Как все должно быть организовано, смотрите на картинке. Если вы поняли, что выше, это легко понять.
Электрическая схема управления светильником с трех точек
Как собрать такую композицию? Вот процедура:
- Ноль (и земля, если она есть) начинается сразу на лампе.
- Фаза подключается к входу одного из проходных выключателей (с тремя входами).
- Вход другого подается на свободный провод лампы.
- Два выхода трехконтактного устройства подключены к входу перекрестного переключателя (с четырьмя входами).
- Два вывода второго трехконтактного блока ведут на вторую пару контактов четырехвходового переключателя.
Та же схема, но с другого ракурса — где вы будете подключать провода к корпусам.
Куда подключать провода
А вот как разводить по комнате.
Проводка при управлении светильником с трех мест
Если вам нужна схема на четыре, пять и более точек, то она отличается только количеством кроссовых переключателей (на четыре входа/выхода). В любой схеме всегда есть два переключателя (с тремя входами/выходами) — в самом начале и в самом конце цепи. Все остальные элементы являются перекрестными единицами.
Схема подключения 5-точечных проходных выключателей
Уберите одно «перекрестие», получите контрольную карту из четырех точек. Добавьте еще — там уже будет расстановка на 6 КПП.
Чтобы окончательно все уложить в голове, посмотрите это видео.
Схема подключения проходного выключателя для управления из 4х мест
Для четырех контрольных точек необходимо использовать сложную схему подключения, показанную на рисунке ниже. В таком комплекте используются не только две втулки, но и пара переключателей крестового типа.
При рассмотрении возможности одновременного управления светильником из 4-х мест потребуются два блока кросс-коммутации.
Если в этом помещении несколько световых групп, следует отдать предпочтение двухкнопочным выключателям крестового типа. Установленные таким образом проходные системы значительно упрощают процедуру управления освещением.
Схема подключения проходного выключателя для управления из 5 мест
Для управления освещением с пяти точек необходимо два сквозных и три перекрестных выключателя. Схема подключения будет выглядеть так:

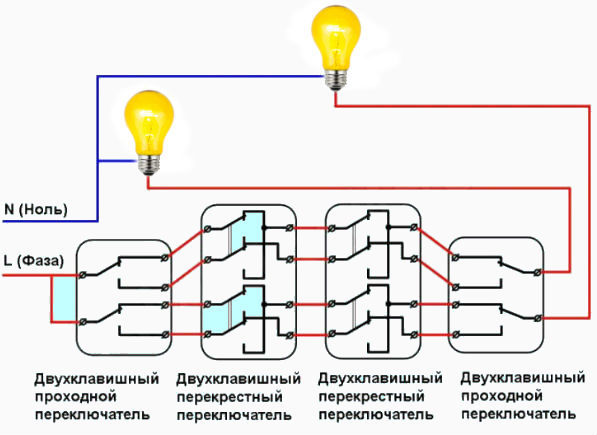

Схема управления светом от пяти и более мест с помощью проходных и перекрестных выключателей (1 и 2 — сквозные, х1, х2..хн — перекрестные)
Схема управления освещением обычными проходными выключателями из двух мест: кратко
Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.
Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.
Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.
Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.
Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).
При разном сочетании клавиш свечение прекращается.
За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.
На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.
Для чего нужен проходной выключатель и как он работает
Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.
Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).
Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.
У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.
Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.
Виды клемм для соединения проводов: советы по выбору
Схема подключения УЗО: инструкция, методы, ошибки
Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.
Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.
Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.
В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.
Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:
- вход соединяется с первым выходом;
- вход соединен со вторым выходом.
Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.
Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).
Проходные выключатели и схема их подключения
Иногда возникает необходимость включения и отключения освещения из разных мест. Например, часто необходимо, чтобы была возможность включения и отключения освещения в начале и в конце длинного коридора, разных местах проходной комнаты, у дверей большого помещения с несколькими входами и выходами. Один из подобных примеров изображен на рисунке.
До недавнего времени, решить такую задачу с помощью клавишных выключателей было невозможно. Приходилось применять пакетные выключатели, использовать другие ухищрения. Теперь в продаже широко представлены проходные и перекрестные выключатели, с помощью которых перечисленные проблемы решаются совсем просто. Уже не редкость, когда жильцы, производя ремонт квартиры, просят мастеров установить выключатель у входа в спальню и рядом с предполагаемым местом размещения кровати.
Применение проходных выключателей
В принципе, в проходном выключателе нет ничего необычного. Проходной выключатель представляет собой простой однополюсный переключатель на два направления. Такую функцию выполняет, например, обычный тумблер. Схема проходного выключателя выглядит так.
С помощью двух таких переключателей несложно организовать управление освещением из двух разных мест. Просмотрев на следующий рисунок, легко понять, как это работает.
Из рисунка понятно, что лампа загорится в том случае, если оба проходных выключателя буду включены одновременно на один и тот же провод, верхний или нижний. Так же легко понять, что выключатели взаимозависимы. То есть от положения первого выключателя зависит, включится или нет освещение, если нажать клавишу второго выключателя. Эта небольшая особенность применения проходных выключателей с лихвой окупается удобством их применения.
Один из способов выполнения монтажа с применением двух проходных выключателей показан на следующей монтажной схеме.
Как видно из схемы, проходными выключателями коммутируется «фаза». К каждому выключателю подходит три провода. Все основные соединения выполняются в монтажной коробке. Кстати, без монтажной коробки можно вполне обойтись, выполнив все соединения внутри коробки одного из выключателей. Возможно, для этого понадобиться коробка с большей глубиной.
Если нужно одновременно включать не одну, а несколько лампочек или светильников, то их необходимо соединить между собой параллельно. В случае если требуется управлять двумя нагрузками, то можно применить сдвоенные (двухклавишные) проходные выключатели. Такие выключатели тоже имеются в продаже.
К сожалению, с помощью проходных выключателей можно организовать управление освещением только из двух мест. Если нужно установить выключатели в трех и более местах применяют комбинации из проходных и перекрестных выключателей.
Управление освещением из нескольких мест с помощью проходных и перекрестных выключателей
Схема перекрестного выключателя выглядит следующим образом.
Если внимательно посмотреть на рисунок, то можно заметить, что перекрестный выключатель представляет собой не что иное, как сдвоенный проходной выключатель, у которого выходные клеммы соединены попарно. Из схемы так же видно, что при изменении положения выключателя произойдет переключение контактов с одного провода на другой. Как бы произойдет «перекрещивание».
На следующей схеме показано, как можно управлять освещением из трех разных мест.
Как видно из рисунка, управление освещением осуществляется двумя проходными и одним перекрестным выключателем. При этом для соединения между проходным и перекрестным выключателем, нужно всего два провода. В тех положениях выключателей, которые изображены на схеме, цепь разомкнута, и лампа гореть не будет. Однако, стоит изменить положение любого из выключателей и цепь замкнется. Для разрыва цепи достаточно опять изменить положение любого из выключателей.
Когда требуется нарастить количество выключателей, просто добавляют еще один перекрестный выключатель. Его включают в разрыв цепи между проходным и перекрестным выключателем или двумя перекрестными выключателями. Таким образом, цепочка из выключателей должна начинаться и заканчиваться проходными выключателями. Ниже приведен пример управления освещения из пяти разных мест.
Мы рассмотрели способы управления освещением из двух, трех и пяти разных мест. Думаем, что читатель, прочтя данный материал, без труда сможет изменить количество выключателей в своих схемах.
