Как избежать сбоев в работе помогут правильная настройка газового котла и регулярное обслуживание

Как правильно регулировать температуру

Для создания комфортной температуры в помещении необходимо понимать, как регулировать батареи отопления в квартире. Поэтому выполняют следующее:

• С прибора отопления спускают воздух до появления тонкой струйки воды.
• Выполняется регулировка давления в приборах отопления.
• В системах с принудительной циркуляцией теплоносителя количество тепла регулируется специальными вентилями.
• В проточных системах контроль над температурой осуществляет терморегулятор, встроенный в прибор отопления.
• В двухтрубных системах параллельно с температурой контролируется количество теплоносителя в радиаторах.

Чтобы в жилом помещении всегда было тепло и уютно, необходимо знать, как пользоваться радиатором отопления, а на каждый прибор установить систему регулировки. С помощью современных устройств в помещении создаются условия для комфортного пребывания и экономятся энергозатраты на нагревание теплоносителя.

Настройка автоматики котла и давления

Перенастройку выполняют в случае, если автоматика срабатывает слишком часто. Эту неполадку называют тактованием, и возникает она из-за чрезмерного роста температуры теплоносителя. Уменьшите подачу газа в основную горелку, так вы защитите котел от износа.

У метода есть также запасной вариант — достаточно скрутить кран перед котлом. Помните, что неполное сгорание топлива приводит к увеличению объема дымовых газов и гари.

Место установки котла на кухне: газ можно убавлять краном после подводки, а также на опуске, если это не помешает работе плиты и других газовых приборов

Чтобы избавиться от тактования, перенесите комнатный терморегулятор (если есть) в более холодное место или снизьте температуру воздуха в месте установки. Увеличьте количество теплоносителя в системе отопления. Замените основную горелку, если тактование появилось из-за ее повышенной мощности.

Проблемы с автоматикой и частое выключение наблюдают при таких обстоятельствах:

• упало или подпрыгнуло напряжение;
• сильный ветер погасил горелку;
• уменьшилась проходимость дымохода;
• снизилось давления газа.

Котлы выпускают с термостатами (терморегуляторами), суточными и недельными программаторами. Терморегулятор отключает котел при достижении заданной температуры, потом прибор включается автоматически. Пока хозяева в отъезде, они могут положиться на регулятор с 7-дневным периодом работы. Суточный прибор снимает потребность в постоянном контроле за котлом.

Недельный программатор для газовых котлов Computherm Q7, на котором можно выбирать порог чувствительности, задавать параметры перехода между отоплением и охлаждением и блокировать кнопки

Давление налаживают на автоблоке. К примеру, возьмем Eurosit 630. Агрегат поддерживает температуру воды в отопительном контуре и останавливает подачу газа в опасной ситуации. На Eurosit 630 есть ручка, которая крутится и имеет 7 режимов пламени, — наведите ее на положение «1», снимите крышку и прикрутите винт слева под рукояткой. Крутите по часовой — подача газа будет меньше и плавнее, автоматика заработает лучше.

Настройте также максимальный режим. Наведите ручку на «7» и прикрутите винт на дне агрегата, теперь уже против часовой стрелки. От уменьшения уровня пламени снизится давление газа и эффективность горелки котла на той же настройке мощности.

Давление нужно снизить в таких случаях:

• пламя гаснет вскоре после загорания;2
• при зажигании есть хлопок;
• пламя выходит за отведенные ему пределы;
• красный или красно-оранжевый цвет огня.

Давление обычно повышается зимой: газораспределительные компании поднимают значение с 200 до 280 мм водяного столба. Установите регулятор давления или уменьшите подачу через опуск.

Какую температуру ставить в котле отопления: низкие и высокие значения

Поделимся своим опытом относительно разных температурных режимов.

1. 40 градусов. Такой режим часто оказывается экономически невыгодным. При такой температуре газовый котел вполне может недогревать до полградуса. Из-за этого циркуляционный насос и нагрев не отключаются. Соответственно, расход газа только увеличивается. В некоторых моделях котлов расход может быть даже выше, чем при установленной температуре 70°С. Кроме того, от такого температурного режима лучше отказаться еще и в случаях нестабильной работы электросети. Теплоноситель за короткое время остынет, в помещении станет холодно уже через несколько часов.
2. 50 градусов. Большинство тестов показывает, что при установке этой температуры расход газа самый низкий. Однако циркуляционный насос работает довольно долго, что повышает расходы на электричество. Плюс в случае перебоев электросети батареи немного дольше сохраняют тепло. При общих подсчетах такой режим работы системы менее экономичен, чем следующий.
3. 60 градусов. Это по праву самый экономичный режим. Газа требуется больше, чем при режиме 50 градусов, но заметно снижаются расходы электричества. Суммарные расходы оказываются ниже. Да и помещение обогревается лучше.
4. 70 градусов. В таком режиме электроэнергия тратится меньше, но расход газа увеличивается. Но более важная проблема в том, что с некоторыми моделями котлов при таком режиме работы возможны скачки температуры воздуха в помещении. Они могут быть как практически незаметными, так и довольно ощутимыми. Дело в том, что радиаторы продолжают сильно греть помещения даже после отключения нагрева в котле, затем остывают, потом вновь сильно разогреваются.

Устанавливать еще более высокую температуру не стоит, если только вы не живете в холодных северных регионах. И причин тому несколько. Главная – в доме просто не нужны такие высокие температуры. И даже если нужно максимально обогреть помещения, лучше устанавливать температуру ниже. При слишком высоких значениях появляется неприятный запах паленой пыли с батарей, полипропиленовые трубы изнашиваются быстрее.

Так какая температура должна быть на котле отопления? Мы рекомендуем около 60-65 градусов, если температура на улице не ниже -10°С. Если ниже, можно увеличить мощность. Если на улице около нуля, больше 50-55 градусов не понадобится.

Какая температура на котле оптимальна для отопления без разницы температур в помещениях?

Часто владельцу жилья важнее не экономия, а равномерный обогрев всех помещений в доме. Котел работает постоянно, не допуская снижения температуры ниже выбранного значения. Конечно, электричества для такого режима нужно больше, но вот на газе можно сэкономить.

40 градусов для комфортного и равномерного обогрева не всегда достаточно. При таком режиме дом будет прогреваться в среднем на 20-20,5 градусов при температуре на улице не ниже -9°С. Если двадцати градусов в помещении вам недостаточно, можно установить 45-50 градусов на котле.

Чем плох переизбыток мощности?

Рассмотрим настройку мощности газового котла на примере двухконтурного прибора Protherm Gepard 23 MTV. Данная модель является аналогом агрегата Protherm Panther (Пантера). Тот же производитель, который выпускает газовые устройства Protherm, на другом производстве изготавливает котлы торговой марки Vaillant. Их цена на порядок дороже, так как в них используются более качественные комплектующие. По конструкции и настройкам газовые устройства Vaillant очень похожи на модели Protherm.

В инструкции по эксплуатации сказано, что полезная тепловая мощность котла Protherm Gepard 23 MTV регулируется в пределах от максимальной — 23,3 кВт до минимальной — 8,5 кВт. На производстве агрегаты настраивают на мощность 15 кВт.

Хорошо, если отопительная система, к которой подключают газовый котел, имеет мощность в пределах возможности горелочного устройства, в нашем случае – от 8,5 до 23,3 кВт. А как быть, если для имеющихся радиаторов нужна меньшая производительность?

К примеру, возьмем квартиру площадью 50 м². Для ее отопления имеются радиаторы тепловой мощностью 4 кВт. Монтажники установили газовый котел, но не настроили подходящую мощность. Система отопления на 4 кВт будет не способна принять установленную производительность агрегата в 15 кВт. Большая разница между производимым и необходимым показателем делает невозможным автоматическую настройку котла. Тогда требуется отрегулировать устройство своими руками.

Обратите внимание! Специалисты категорически не рекомендуют устанавливать газовый котел, мощность которого значительно превышает необходимую. Это приводит к цикличности работы агрегата и быстрому выходу его из строя

В характеристиках газового котла Protherm Gepard 23 MTV указано, что КПД устройства при работе на полной тепловой мощности составляет 93,2%, а на минимальной — 79,4%. Если агрегат будет работать на производительности 4 кВт, то его КПД  снизится еще больше. Получается, что почти четвертая часть тепловой энергии будет «вылетать в трубу».

Что такое калькулятор расчета мощности газового котла?

От чего зависит расход газа в газовых котлах отопления?

Цикличность газового агрегата и ее последствия

Цикличность или «тактование» газового котла подразумевает, что горелка после включения быстро отключается при достижении жидкостью заданной температуры в трубе на выходе из агрегата. Но батареи при этом не успевают прогреться. Через небольшой период циркуляционный насос прогоняет в контур агрегата холодную воду из системы отопления, и горелка включается снова.

Сложность заключается еще и в том, что трубы отопления малой мощности имеют меньший диаметр и выше гидравлическое сопротивление, соответственно, теплоноситель в них течет медленнее. Если с большой мощностью нагревать жидкость в теплообменнике, то она достигнет заданной температуры очень быстро и горелка отключится. В то же время остальная масса воды, которая не успела дойти до горелки, останется холодной.

Автоматика без участия человека не сможет среагировать на ситуацию и отрегулировать оптимальную мощность устройства.

Обратите внимание! При правильных настройках отопительной системы разность температур на входе и обратке должна составлять не более 15ºC. Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива

Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления

Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива. Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления.

Регулировка пламени газовой колонки

Манометр существует для того, чтобы измерять давление в системе. Он соединяется с аварийным предохранительным клапаном и воздухоотводчиком, таким образом, гарантируя безопасность.

Выход показателей давления за допустимые пределы означает, что система работает неправильно. Избыточное давление может привести к разрыву трубопровода и даже к взрыву оборудования.

Vkontakte

Odnoklassniki

Принцип работы всех манометров основан на том, что измеряемое давление уравновешивается силой трубчатой пружины или двухпластинчатой мембраны.

Она одним концом припаяна к держателю, а вторым, связана со стрелкой через специальный механизм. Этот механизм преобразует линейное перемещение чувствительного элемента в движение стрелки по циферблату.

Еще один способ отрегулировать водонагреватель, изменить подачу газа на горелку. Выполняется это при помощи настройки пламени. На корпусе автоматических и полуавтоматических водогрейных бойлеров присутствует ручка регулировки газа, уменьшающая и увеличивающая подачу голубого топлива. Мощность колонки зависит от этого рычага.

При увеличении пламени нагрев происходит интенсивнее, увеличивается расход газа. Специалисты рекомендуют изменять скорость подачи газа для точной настройки пламени горелки. После выбора интенсивности горения, для дополнительных регулировок использовать ручку изменения напора воды. Еще один способ изменения температуры горения: изменить режим зима-лето.

Чтобы снизить затраты газа в полуавтоматических моделях можно отрегулировать запальник. Регулировка фитиля выполняется посредством специального болта на запальной горелке.

Сильное увеличение интенсивности пламени приведет к существенному перерасходу газа.

Колонка относится к сложному газовому оборудованию. Точные настройки и обслуживание должен выполнять мастер, имеющий необходимую лицензию. Самостоятельно можно изменить интенсивность протока воды и давление газа, подстроив рабочий режим водонагревателя под себя.

Регулировка мощности газового котла

В этом случае стоит задача снизить или увеличить показатель. Непрямой способ регулировки подразумевает уменьшение подачи через краны: который стоит после подводки к котлу и тот, что на опуске. Диапазон регулирования уменьшится, поэтому лучше предпочесть прямые методы.

Чтобы увеличить мощность, выберите вариант:

1. Настройте горелку на желаемый показатель — актуально для модулирующих агрегатов.
2. Купите более производительную горелку.
3. Замените форсунки на большие по сечению. Помните, с ростом теплоотдачи у котла вырастет потребление газа, риск поломки раньше срока, снизится КПД.

Трубки с микрофакелами для атмосферной горелки — такой прибор работает практически бесшумно, но отличается низкой мощностью, высушивает воздух в помещении и зависит от большого количества внешних факторов

Иногда приходится уменьшать мощность. Сначала ее регулируют через меню: параметрами температуры теплообменника и времени антициклирования. Затем настраивают циркуляционный насос. При потребности меняют горелку на модуляционную.

Причины для изменения мощности котла:

1. Увеличение: нужно переоборудовать прибор одновременно с наращиванием мощности, подключить бойлер косвенного нагрева, увеличилась площадь для отопления.
2. Снижение: отказ от одной из функций (отопления или горячего водоснабжения), части функционала (обогрева отдельных комнат, теплого пола), снижение производительности котла.

При избыточном потреблении топлива стоит осмотреть вторичный теплообменник и удалить остатки солей вручную или химическим составом. На загрязнение укажет характерное бульканье при работе котла.

Расход повышается из-за низкой удельной теплоты сгорания (теплотворности) газа. Норма составляет не меньше 7 600 ккал м³. У плохо осушенного топлива теплотворность опускается почти в два раза.

Настройте также газовый клапан. Их регулируют, зависимо от строения:

• у одностадийных есть только положения «включен» и «выключен»;
• двухстадийные клапаны оборудуют 1 входом и 2 выходами, а открываются они на промежуточном положении;
• трехстадийные есть у котлов, у которых два уровня мощности;
• с помощью моделирующих клапанов мощность удается регулировать более плавно, у них много режимов пламени, помимо положений «включено» и «выключено».

Смотрите на цвет пламени. Если имеет заметную желтую часть, прикрутите вентиль на опуске, чтобы снизить подачу топлива.

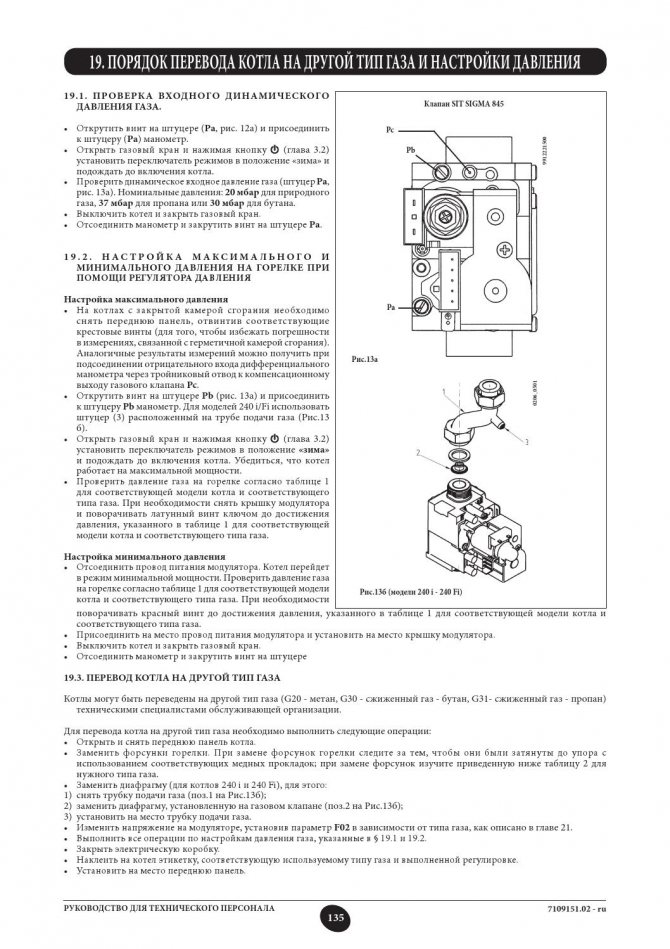

Многофункциональный газовый клапан 845 SIGMA с модуляцией мощности, регулятором выходного давления и блоком управления подачей топлива — рассчитанный на разные виды резьбы и фланцы

Еще раз задайте рабочую температуру отопления на терморегуляторе. Принцип его действия заключается в том, что в работу включается стержень. С падением температуры элемент уменьшается и открывает подачу топлива. Рост температуры приводит к увеличению стержня, отчего газ начинает поступать в меньшем объеме.

Розжиг

Настройку регулятора горения я произвожу по такому принципу:

1. Если в системе есть отсекающие теплоноситель краны, стоит воспользоваться ими, либо слить жидкость со всей разводки.
2. Вместо специально продуманной заглушки вкручивается регулятор.
3. Система заполняется и горелку можно разжигать.
4. С помощью рукоятки необходимо найти нужное положение, соответствующее заданной температуре.
5. Пламя я регулирую до максимума, желательно добиться появления голубого сегмента.
6. Посредством специального вентиля необходимо убрать желтую часть огня.

Я советую ориентироваться по отметкам на маховике, потому что точные показания могут не отобразиться на регуляторе, это случается редко, но забывать о таком нюансе не стоит. Относительно температуры за окном также необходимо правильно действовать, летом это участок между низким и средним значением, а зимой посередине промежутка среднего и высокого деления.

Проблемы при запуске

К основным эксцессам, виновных в обязательной регулировке газового котла во время пуска, я отношу чрезмерную мощность оборудования. Зачастую при подборе горелки, превосходящей по важным показателям прибор небольшого размера, проблем не избежать. Это обосновано нехваткой воздуха, что приводит к скоплению сажи в дымоходной трубе, а пламя постоянно будет желтого оттенка.

Не менее важно очистить рабочую вентиляцию от загрязнения, если этот момент будет упущен, то проблем с тягой не получится избежать. Все лишние продукты горения не будут выводиться полностью, это приведет к нехватке воздуха, взглянув на цвет огня, можно понять, в чем дело. При возникновении сложностей с регулировкой пламени горелки стоит задуматься о браке или поломке самой составляющей, сжигание газа должно достаточно заметно увеличиваться специальным регулятором

При возникновении сложностей с регулировкой пламени горелки стоит задуматься о браке или поломке самой составляющей, сжигание газа должно достаточно заметно увеличиваться специальным регулятором.

Перепады давления я замечал очень часто, хотя на производительность этот фактор не сильно влияет, но дымоход постепенно засорится от выбросов топлива, что приведет к некорректной работе агрегата.

Регулировка мощности газового котла

В этом случае стоит задача снизить или увеличить показатель. Непрямой способ регулировки подразумевает уменьшение подачи через краны: который стоит после подводки к котлу и тот, что на опуске. Диапазон регулирования уменьшится, поэтому лучше предпочесть прямые методы.

Чтобы увеличить мощность, выберите вариант:

1. Настройте горелку на желаемый показатель — актуально для модулирующих агрегатов.
2. Купите более производительную горелку.
3. Замените форсунки на большие по сечению. Помните, с ростом теплоотдачи у котла вырастет потребление газа, риск поломки раньше срока, снизится КПД.

В идеале настройку по увеличению мощности лучше доверить специалисту по котлам. Рост мощности по указанным вариантам достигает 15 %. Если этого недостаточно, используйте дополнительные устройства для обогрева комнат. Не забывайте очищать котел, чтобы сохранять уровень мощности.

Трубки с микрофакелами для атмосферной горелки — такой прибор работает практически бесшумно, но отличается низкой мощностью, высушивает воздух в помещении и зависит от большого количества внешних факторов

Иногда приходится уменьшать мощность. Сначала ее регулируют через меню: параметрами температуры теплообменника и времени антициклирования. Затем настраивают циркуляционный насос. При потребности меняют горелку на модуляционную.

Причины для изменения мощности котла:

1. Увеличение: нужно переоборудовать прибор одновременно с наращиванием мощности, подключить бойлер косвенного нагрева, увеличилась площадь для отопления.
2. Снижение: отказ от одной из функций (отопления или горячего водоснабжения), части функционала (обогрева отдельных комнат, теплого пола), снижение производительности котла.

При избыточном потреблении топлива стоит осмотреть вторичный теплообменник и удалить остатки солей вручную или химическим составом. На загрязнение укажет характерное бульканье при работе котла.

Расход повышается из-за низкой удельной теплоты сгорания (теплотворности) газа. Норма составляет не меньше 7 600 ккал м³. У плохо осушенного топлива теплотворность опускается почти в два раза.

Настройте также газовый клапан. Их регулируют, зависимо от строения:

• у одностадийных есть только положения «включен» и «выключен»;
• двухстадийные клапаны оборудуют 1 входом и 2 выходами, а открываются они на промежуточном положении;
• трехстадийные есть у котлов, у которых два уровня мощности;
• с помощью моделирующих клапанов мощность удается регулировать более плавно, у них много режимов пламени, помимо положений «включено» и «выключено».

Смотрите на цвет пламени. Если имеет заметную желтую часть, прикрутите вентиль на опуске, чтобы снизить подачу топлива.

Многофункциональный газовый клапан 845 SIGMA с модуляцией мощности, регулятором выходного давления и блоком управления подачей топлива — рассчитанный на разные виды резьбы и фланцы

Еще раз задайте рабочую температуру отопления на терморегуляторе. Принцип его действия заключается в том, что в работу включается стержень. С падением температуры элемент уменьшается и открывает подачу топлива. Рост температуры приводит к увеличению стержня, отчего газ начинает поступать в меньшем объеме.

При нехватке воздуха осмотрите заслонку, наддув и регулятор температуры. Хлопок при зажигании основной горелки появляется из-за забитых путей подачи воздуха. Уберите пыль из них и входных отверстий.

Требования к дымоходу

1. Материал дымохода — сталь. Рекомендовано использовать нержавейку.
2. Обязательно наличие прочистных люков и отвод конденсата. Внизу дымохода должен быть карман, в котором скапливаются отложения.
3. Дымоход оборудуют внешней теплоизоляцией, которую защищают от воздействия влаги (конденсат, осадки).
4. Высота дымохода — от 5 м и как минимум на 2 см выше выходного патрубка.
5. Дымоотвод устанавливается на приемную тарелку уловителя испарений.
6. Расширительный бак устанавливают в самой высокой точке системы.
7. На подающем трубопроводе устанавливают группу безопасности и термометр.
8. Аппарат нежелательно ставить в проемы, ниши и другие труднодоступные места.

Правила пользования газовым котлом

Рассмотрим, как правильно пользоваться газовым котлом.

Инструкция по розжигу

Один из узлов конструкции газовых котлов, которым они отличаются друг от друга – система розжига. Поэтому при запуске котлов разного типа могут существовать определённые тонкости. Прежде чем приступить к запуску устройства в эксплуатацию необходимо изучить инструкцию по эксплуатации. Как последовательность розжига выглядит так:

1. Визуальный осмотр системы на предмет наличия протечек. Для этого термостат выставляют на максимум. В таком случае происходит автоматическое переключение.

2. При выполнении этой операции котёл должен быть подключён к электросети. После того как начнёт работать, послышится небольшой шум и после наполнения системы теплоносителей сработает автоматический поджог системы и котёл выйдет на установленные режимы эксплуатации.

Как правильно отключить котёл

Если в течение определённого времени, использование котла не планируется, то имеет смысл его отключить. Первым делом закрывают вентиль подачи газа. Установленная автоматика управления и насосы должны быть обесточены. Разумеется, нельзя забывать о перекрытии подачи теплоносителя и воды, если он применяется для её нагрева. Если ожидается, что во время простоя возможно падение температуры ниже нуля, то придётся сливать воду.

Самостоятельная диагностика

Эксплуатация газового оборудования будет значительно упрощена, если в нём предусмотрена система самостоятельного диагностирования. Большинство производителей, уже довольно давно устанавливает подобные системы на свою продукцию. Сообщения об ошибках выводят на встроенный монитор. У отдельных производителей, ошибка А7, говорит о неисправности датчика температуры. Самодиагностика газового оборудования упрощает его эксплуатацию. Расшифровка кодов, которые отображаются на мониторе, обычно приводят в руководстве по эксплуатации.

Защита от замерзания

Одно из ключевых правил безопасной эксплуатации газового оборудования – это гарантия наличия минимальной температуры рабочей среды, которая не позволит ей замёрзнуть. Если вода, залитая в систему отопления, замёрзнет, то это приведёт к непоправимым последствиям, в частности, разрыву радиатора.

В большинстве моделей, эксплуатируемых в наши дни, постоянного надзора за состоянием теплоносителя. В них предусмотрена защита от замерзания, один из компонентов – циркуляционный насос, который включается для обеспечения принудительного движения воды (теплоносителя) по системе. Как правило, он включается в автоматическом режиме по достижении водой температуры в 10 градусов. Если в силу определённых причин, температура упала ещё ниже, то кроме насоса включается вспомогательный нагреватель, подогревающий воду до заданного уровня, например, 18 градусов.

Что делать, если появились неисправности

Даже в ходе правильной эксплуатации котельного оборудования могут возникать определённые неполадки. В некоторых котлах могут происходить следующие перебои:

• перегрев котла;
• отказал датчик температуры;
• во время работы котёл работает слишком шумно.

Как правило, некоторые поломки могут быть вызваны нарушениями режимов эксплуатации, заводскими дефектами, падением давления в газопроводе, перепад напряжения в питающей сети, ошибки, допущенные во время установки газового котла.

Некоторые владельцы газовых устройств пытаются решить возникшие проблемы самостоятельно, но целесообразнее вызвать специалистов из обслуживающей организации.

Общие правила безопасности

Производители газового отопительного оборудования уделяют много внимания его безопасности, несмотря на это, оборудование этого класса может послужить источником опасности

Пожарный департамент МЧС не устаёт постоянно говорить о мерах предосторожности, в частности, недопустимо приобретать газовое котельное оборудование в компаниях, которые не обладают соответствующей лицензией. В комплект поставки должно входить руководство или инструкция по эксплуатации. Монтаж оборудования и его запуск в эксплуатацию могут только работники соответствующих организаций

Подобное оборудование должно проходить проверку технического состояния. Как правило, это проделывают один раз в год

Монтаж оборудования и его запуск в эксплуатацию могут только работники соответствующих организаций. Подобное оборудование должно проходить проверку технического состояния. Как правило, это проделывают один раз в год.

В котельной недопустимо хранение предметов, не имеющих отношения к эксплуатации или обслуживания установленного оборудования. И ещё, верхняя граница нагрева теплоносителя не должна превышать 90 градусов.

Установить термостат

Монтаж термостата для отопительного котла – это повышение эффективности работы газового оборудования примерно на 20-30%, максимальная точность функционирования и упрощение обслуживания. Сегодня стандартные терморегуляторы для отопительной системы представлены особым термочувствительным датчиком, блоком настройки, модулем управления, механическим клапаном или электромагнитным реле. Выбор модели определяется:

• типовыми характеристиками котла;
• схемой разводки используемой системы отопления;
• наличием свободного пространства и достаточного функционала.

Посредством блока ручного управления можно выставить нужный температурный режим, поэтому при требуемых параметрах происходит срабатывание датчика, отключающего оборудование или перекрывающего запорный клапан в отопительной трубопроводной системе. Понижение температуры воздуха вызывает штатное включение оборудования.

Современные модули с электронным типом управления предназначены для использования не одного температурного показателя, а сразу нескольких, в зависимости от времени суток или дня недели. Неоспоримым преимуществом таких блоков является наличие возможности установить дополнительный уличный датчик температуры с привязкой работы термостата.

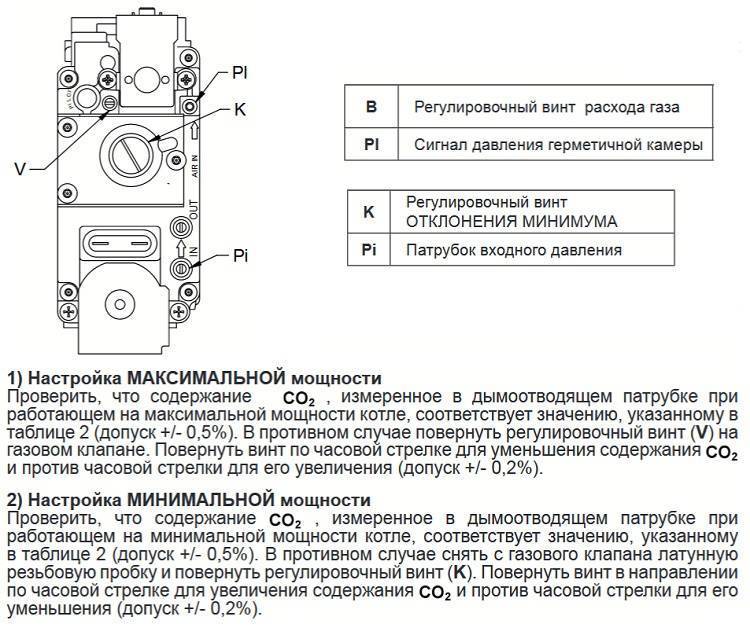

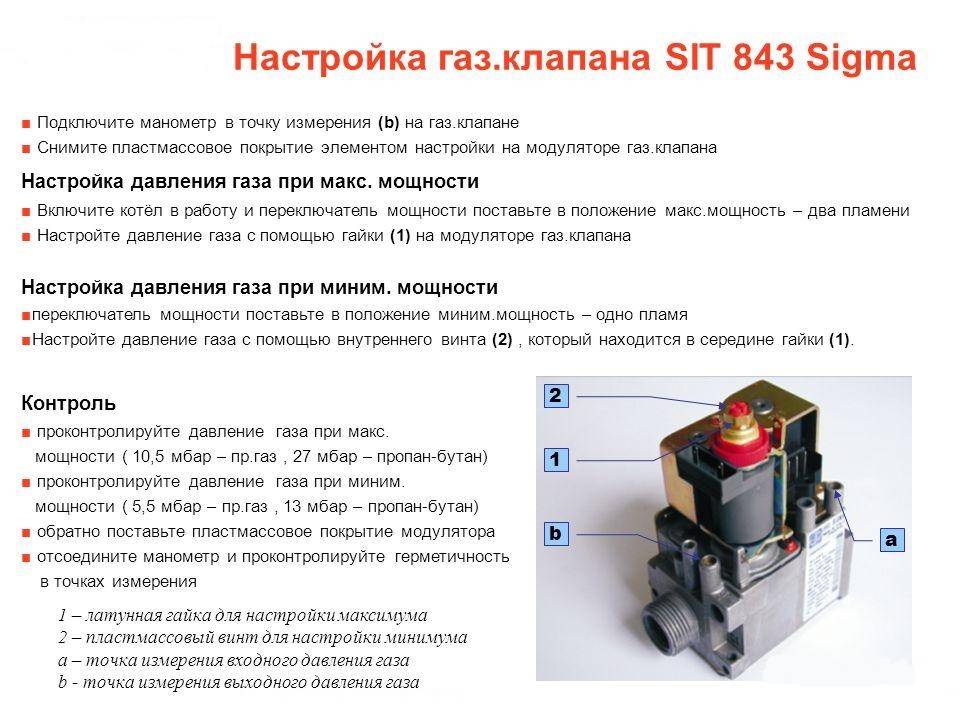

Как настроить газовый клапан газового котла?

регулировка горелки газового котла Как настроить газовый клапан газового котла? Клапан предназначен для подачи газа на горелку котла и состоит из запирающей катушки и модуляционной катушки. Запирающая катушка управляется напряжением 220 вольт. Модуляционная катушка управляется напряжением постоянного тока около 9 вольт.

Как работает клапан? 1. Когда подается напряжение на катушку запирающего клапана, то открывается запирающий клапан. На горелку подается минимальное количество газа, в соответствии с конструкцией и настройкой котла. Далее процессор котла подает напряжение на модуляционную катушку — в виде импульсов постоянного напряжения.

2. В газовом клапане есть два штуцера. Нижний — для измерения давления на входе газового клапана и верхний для измерения давления газа на выходе клапана (или на газовой горелке). 3. Для настройки газового клапана — работа режима котла на минимальной мощности.

Потребуется дифференциальный манометр (микроманометр), отвертка и гаечный ключ. 3.1 Необходимо снять защитный колпачок, который закрывает регулировочные винты газового клапана. 3.2 Далее открываем штуцер (верхний) для замера давления газа подаваемого на горелку — для этого плоской отверткой поворачиваем против часовой стрелки запирающий винт на 1,5 — 2 оборота. 3.

3 Подключаем к выходному штуцеру шланг микроманометра. 3.4 Включаем котел в режим отопления. 3.5 Отключаем один из двух проводов с модуляционной катушки (контакты катушки находятся рядом с регулировочным винтом) — это необходимо, чтобы клапан подавал минимальное количество газа на горелку, что будет соответствовать минимальной мощности котла. 3.

6 По показаниям манометра и в соответствии документации на котел необходимо отрегулировать минимальное давление газа на горелке. Для этого необходимо вращать внутренний винт, который находиться под защитным колпачком. При этом необходимо зафиксировать (удерживать гаечным ключом) внешнюю гайку (гайка регулирования максимального давления на горелку).

3.7 Аналогичным образом проверяют давление газа на горелке при максимальной мощности котла.
