Как сделать дымоход для камина

Преимущества дымохода из кирпичей

Дымоход, собранный из кирпичей, монтируют на печи чаще всего, принимая во внимание такие его преимущества, как:

• способность материала противостоять огню;
• длительность эксплуатации;
• простота кладки кирпичей;
• отсутствие необходимости в специализированном обслуживании;
• лёгкий ремонт.

Кирпичный канал выдерживает высокие температуры, но относительно часто засоряется

Кирпичный дымоход можно охарактеризовать и с отрицательной стороны: он шероховатый внутри и поэтому быстро загрязняется сажей, скопления которой негативно сказываются на силе тяги. К недостаткам дымовой трубы из кирпичей также относят большой вес, зачастую требующий ставить печь на отдельное основание.

Из какого кирпича делать дымоход. Требования по устройству кирпичных дымоходов

Безопасность в доме, комфорт, расход топлива и чистота воздуха во многом зависят от точности расчетов дымоходной части. Конструкция дымохода котла, камина или печи должна соответствовать обозначенным критериям:

1. При кладке дымоходного канала не должно быть горизонтальных участков прохода отработанных газов. Когда избежать их образования невозможно допускается применение каналов, при условии, что их суммарная длина не превышает 100 см.
2. Для плоской кровли дымоход над крышей должен возвышаться не менее чем на 100 см.
3. Для обустройства дымохода на скатной кровле действуют следующие нормативы:
   • если расстояние от линии конька до выхода трубы меньше 150 см, то высота дымохода должна превышать коньковую конструкцию как минимум на 50 см;
   • если указанное расстояние около 300 см, то дымоход устанавливается на одном уровне с коньком;
   • при удалении конька от трубы минимум на 300 см верхний срез дымохода должен соответствовать линии, условно проведенной под углом 10° к горизонту конька.

Дополнительные требования для дымоходов в доме из кирпича:

1. Изделие в обязательном порядке должно соответствовать требованиям пожарной безопасности. Стены, покрытые воспламеняющимся материалом, должны находиться от внешней стороны кладки на расстоянии не меньше 380 мм. В перекрытиях между этажами следует оборудовать утолщения, так называемые, опушки.
2. На тягу оказывает влияние высота трубы. Считается, что дымоход должен быть минимум 5 м.
3. Для жилых помещений толщина стенок дымохода – не менее 100 мм.
4. Площадь внутреннего сечения дымохода должна быть постоянной по всей длине трубы.
5. В один дымоход недопустим ввод более двух печей.
6. Устраивать дымоходы допустимо внутри наружных стен в случае, если они выполнены из невоспламеняемых материалов. Дополнительное условие – утепление стены со стороны улицы. Такая мера убережет дымоход от образования конденсата.
7. Для печей на пеллетах, дровах, брикетах, углях и т.п. устанавливаются задвижки с отверстием 1,5*1,5 см.

Как выложить своими руками?

Возведение кирпичного дымохода включает следующие этапы.

Установка гильзы

Соединение дымохода с печью производится с помощью специальной металлической или асбестовой гильзы. Если она заранее не установлена в печи, то придется временно разобрать кладку и смонтировать ее.

Кладка внутреннего дымохода

Она начинается с поверхности печи или от фундамента. Для закрепление кирпичей используется глиняно-песчаный или глиняно-цементно-песчаный раствор. В последнем случае используется такая рецептура – песок (5 частей), глина (2 части), цемент (1 часть).

Применяется ложковая и тычковая кладка. Ширина шва составляет 5-8 мм. Максимальная ширина может составлять 15 мм. Для кладки трубы используется в основном целый кирпич. При необходимости его резки следует использовать болгарку. Возведение дымохода осуществляет путем рядовой укладки с перевязкой рядов.

Вертикальный шов в ряду должен приходиться на средину кирпича в смежных рядах. Формирование ровного внутреннего канала осуществляется с использованием шаблона. По мере увеличения высоты трубы шаблон плавно поднимается вверх, обеспечивая одинаковый размер трубы по всей высоте дымохода.

Для обеспечения гладкости стенок рекомендуется оштукатурить их с внутренней стороны. В соответствии со схемой-порядовкой устанавливается задвижка и дверца очистного окна.

Формирование выдры и распушки

Первое расширение толщины стенок дымохода (распушка) осуществляется, не доходя 5 рядов до потолочного перекрытия. Увеличение толщины обеспечивается постепенно. Каждый ряд утолщается на 1/8 ширины по сравнению с предыдущим рядом.

По достижении толщины 25 см укладываются цельные кирпичи. Так ложится 3-4 ряда. Между потолочным перекрытием и распушкой оставляется зазор порядка 30-35 мм. Выдра кладется аналогично. Всего она состоит из рядов кирпичей.

Кладка стояка и шейки дымохода производится по размерам внутреннего дымохода. Для повышения прочности распушки и выдры кирпичи в них ложатся на цементно-песчаный раствор. Через каждые два ряда рекомендуется установка армирующего пояса из стальной проволоки диаметром 6-8 мм.

Кладка оголовка

На конце трубы формируется дефлектор из 2-х рядов кирпича. В первом ряду толщина стенки увеличивается на 1/8 ширины, а во втором – на половину ширины кирпича. За образовавшийся выступ зацепляются элементы крепления колпака. Он обычно выполняется их оцинкованной или нержавеющей стали.

Важным этапом строительства дымохода считается наложение защитных покровов. Чрезмерное охлаждение газов в канале и промерзание трубы отрицательно сказывается на работе системы и уменьшает ее срок службы. С учетом этого наружные элементы утепляются.

Наиболее распространенный вариант утеплителя – базальтовая, минеральная вата. Она плотно закрепляется на поверхности кирпичной стенки, а сверху покрывается пленочной гидроизоляцией и пароизоляцией. Такую защиту сверху необходимо оштукатурить. При наличии финансовых возможностей внешнюю отделку можно сделать из облицовочного кирпича.

Выбор материала дымоотвода

Вопрос, какой материал лучше подходит для изготовления дымовой трубы камина или печи, беспокоит многих застройщиков. Наиболее распространенные варианты дымоходов следующие:

• Кирпичный;
• Металлический;
• Керамический.

Лучше всего зарекомендовали себя комбинированные варианты, когда снаружи выкладывается кирпичный дымоход, что встраивается в стену сооружения, а внутри располагается металлическая труба.

Виды каминов

Ключевые достоинства устройства комбинированного типа:

• Лучше тяга в дымовом канале и отсутствие оседания сажи и копоти на внутренней поверхности трубы благодаря низкому коэффициенту шероховатости нержавейки;
• Идеально круглое сечение;
• Полная герметичность;
• Хорошая теплопроводность и при этом отсутствие температурной нагрузки на стены здания;
• Высокая эстетичность и длительный срок использования кирпичного кожуха.

Комбинированный дымоотвод предоставляет широкий полет для дизайнерской фантазии, такие устройства великолепно выглядят в комнатах различного стилевого направления, являются основным элементом декора, что способствует отдыху и приятному времяпровождению.

Способы размещения

Задуматься о размещении дымохода, нужно заранее, продумать, где именно его можно разместить: на стене, снаружи (наружный) или внутри в частном доме. На улице установка дымохода зачастую выполняется из металлической трубы, но об этом поговорим немного позже. Кстати, вспомните, какие перекрытия установлены в вашем доме, из чего стены, возможно материал горючий, тогда появляются некоторые нюансы, связанные с дополнительной изоляцией, все это деньги, и при правильной работе, а главное качественной, достаточно не маленькие.

Способы размещения дымохода: в шахте, по внешней стороне здания

Рекомендуется размещать дымоход в более теплой стороне участка, дома

Обращайте внимание на характер вывода оголовка, где именно предусмотрели технологический выход. Учитывайте такую схему, что чем ближе к коньку, тем высота самого дымохода может быть меньше.
Кроме того, независимо от типа размещения, вида крепления и дымохода, уделяйте внимание размерам самой трубы, то есть диаметру

Запомните, диаметр выводящего канала котла, печи, камина должен соответствовать дымоходу.

Подготовительный этап

Выбор кирпича

При кладке дымохода для камина из кирпича необходимо учитывать некоторые факторы:

• При подключении конструкции к камину используют огнестойки кирпич, потому что температура газов часто выше, чем 700 °C.
• Чтобы обезопасить дом от возникновения пожара, переход от печи к дымоходу необходимо класть из кирпича, который изготовлен из шамотной глины.
• Основную часть конструкции делают из красного кирпича без пережогов.

Расчет размеров дымохода для камина из кирпича

Наилучшей формой для кирпичной конструкции является цилиндр, поскольку углы, которые присутствуют в квадратной форме создают препятствие при выходе дыма — в них скапливается сажа и конденсат. Размеры конструкции зависят от мощности самого агрегата: на 1 кВт — 8 см² в поперечном разрезе дымохода. Высота каминной трубы должна быть от 6—7 метров, а горизонтальная площадь — 1 метр. Это нужно для обеспечения нормальной тяги. При создании колена для чистки предусматривается тройник. Более сложные конструкции предполагают создание отводы с углом в 45 °C.

Общие рекомендации

Подключить камин к дымоходу сложнее, если размер в диаметре отличается. В этом случаи подойдет редукционный переходник. При этом место соединения необходимо обработать герметиком. Также следует учесть тот факт, что конструкция должна расширяться к верху, чтобы конденсат не оседал на стенках. При строительстве рекомендуется устранить все шероховатости внутри стенок, нужно следить за герметичностью кладки.

Качественная теплоизоляция конструкции — гарантия безопасности работы по выведению дыма. Такая изоляция обеспечит дымоход от возникновения конденсата, предотвратит возгорание и обугливание. Часть трубы, которая возвышаться над домом, необходимо изолировать от ветра, мусора и осадков. Это делают при помощи дополнительной фиксации. В защите нуждаться потолок и стены, которые расположены около камина. Обезопасить эти места можно отделкой из негорючих материалов или закрыв металлическими пластинами.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Клинкерный кирпич для дымохода. Клинкерный кирпич для дымоходных труб. Какой выбрать?

Дымоходная труба — особый элемент здания, как в связи с исполняемой им функцией (транспорт образующихся в результате горения топлива субстанций и «переработанного» воздуха), так и в связи с его выставлением на воздействие атмосферных факторов — особенно воды. А следовательно, нет ничего удивительного в том, что для возведения дымоходных труб применяется прочный и высокостойкий клинкерный кирпич.

Кирпич для дымоходной трубы — какой выбрать? 1. Технические вопросы

Как в случае каменных дымоходных труб (в настоящее время встречающихся исключительно редко, поскольку их вытеснили более быстрые в монтаже префабрикаты дымоходных систем), так и в случае облицовки готовых модульных дымаходных каналов, в соответствии с действующими нормами следует использовать полнотелый кирпич.

Данное требование продиктовано техническими условиями. Как ни странно, дело не в температуре (в связи с растущей эффективностью печей в дымоход поступают выхлопные газы сравнительно низкой температуры), а во влажности. На определенной высоте дымохода продукты сгорания охлаждаются настолько, что на стенках дымохода образуется конденсат водяного пара. Данное явление дополнительно усиливается при сжигании мокрого топлива (влажного угля или дерева). При выполнении дымохода из перфорированного кирпича вода с растворенной сажей через микротрещины попадала бы в перфорацию, а затем под воздействием гравитации стекала вниз, приводя к образованию пятен и намоканию стен.

При установке префабрикатов дымоходной системы, в которой кирпичи не имеют непосредственного контакта с паром, необходимость применения полнотелого кирпича продиктована требованием к герметичности конструкции с учетом атмосферных осадков. В этом случае мы имеем дело с аналогичной ситуацией, оговоренной выше при описании традиционных кирпичных дымоходов. Если облицовка сборного камина будет выполнена из перфорированного кирпича, осадочные воды, стекая как по внешним граням кирпича, так и по внутренней стене дымохода (если на нем нет защитного козырька), через микротрещины попадут в перфорацию. Описанные проблемы позволят предотвратить применение полнотелого кирпича, лучше всего с гладкой (без рифлений) лицевой поверхностью и максимально низким показателем водопоглощения.

Клинкерный кирпич для дымоходной трубы — какой выбрать? 2. Эстетика

На практике принято подбирать оттенок кирпича для дымохода с учетом цвета покрытия крыши или цвета облицовки стены либо ее части (например, цоколя), что представляется естественным при выполнении облицовки из клинкерного кирпича или клинкерной плитки. При нежелании повторять цвет элементов здания можно выбрать оттенок, сочетающийся с находящимися поблизости архитектурными элементами, к примеру, с цветом забора.

Этапы работы

Обустройство дымохода своими руками требует предельного внимания

Важно, чтобы раствор получился без мусора или камней. По составу он может быть классическим: нужно смешать цемент, песок и воду в пропорции 1:3:3

По консистенции раствор должен быть схож с густой сметаной.

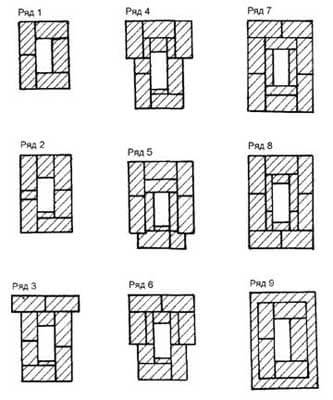

Необходимо, чтобы сверка с порядовкой сопровождала выполнение работы на каждом ряду кладки. Кроме того, необходимо исключить контакт обрамления с внешними стенками. В основном к вытяжному отверстию камина подключается насадная труба, с которой они работают вместе.

Для кладки внутренней части дымохода из кирпича используется раствор из песка и глины. Схема будет следующей: первый этап – 3-4 ряда – это основание трубы. Сечение дымоотвода обусловлено мощностью камина.

Для обеспечения пожарной безопасности через всю протяженность перекрытия потолка необходимо провести расширяющуюся трубу – распушку. Для этого кирпич для дымохода нужно сдвинуть на четверть ширины к внешнему краю. Толщина распушки должна превышать 50 см. Если она не дотягивает до этого значения, ее необходимо по всему периметру расширить листами пожаробезопасного материала (например, асбеста).

После того как перекрытие будет подготовлено, в пространстве между обрешеткой крыши и полом чердака нужно выложить главный стояк, по размеру соответствующий шейке основания.

Далее дымоход возводится с учетом еще одного уличного расширения, которое называется выдрой. Оно необходимо для защиты чердака от атмосферных осадков. Для наружной кладки используется тот же раствор, пропорции приготовления которого указаны выше.

Сложности во время стройки

При постройке начинающий каменщик может столкнуться с несколькими неприятностями:

• Постоянно падает раствор внутрь трубы. Чтобы этого избежать, нужно класть раствор аккуратно дозируя. Если достичь не удаётся — затыкаем трубу крупной тряпкой, которую постоянно «приподнимаем». Она не даст раствору оставаться в дымоходе.
• «Заваливание» трубы. Не стоит класть больше 10 рядов за один день — постройка не выдерживает нагрузки, и проседает. Поэтому кладём в 3—5 приёмов, постоянно контролируя уровень.
• «Кривой» кирпич. Кирпич пластического формования грешит в габаритах порой до 0.5 см. Поэтому стоит контролировать горизонтальный уровень и уровень внутри дымохода. Выступающие «зубы» и края могут привести к «привидениям» — гудению воздуха при высокой тяге.

Дымоход и закон

Дымоход для камина должен быть построен в соответствии со строительными нормами и правилами пожарной безопасности, а также нормативно-правовыми актами. Однако здесь есть нюансы, поскольку в СНиП-ах большая часть положений разработана для кирпичных труб.

Но каждый производитель дымоходов сопровождает свой товар не только сертификатами соответствия продукции установленным нормам, но и рекомендациями и пояснительными инструкциями, которые хорошо бы не только читать, но и выполнять.

К каждому камину нужен дымоход индивидуальной конструкции. Выбор варианта дымохода следует соотносить с определенным проектом камина, делать расчеты для данного технического сооружения, используя персональные данные. Несомненно, разработку, строительство и монтаж дымохода нужно доверить квалифицированным специалистам, ведь от их знаний и профессионализма, а также от качества применяемых материалов будут зависеть долговечность отопительного устройства, пожарная безопасность дома и здоровье владельца камина.

Безопасность превыше всего

Монтаж печи-камина — это легкий, но требующий тщательного подхода процесс, с которым сможет справится даже неопытный строитель. Однако, он требует работы со строительными материалами, и предполагает нахождение на крышах и отвесных стенах

Поэтому очень важно во время установки использовать страховочные тросы и защитные приспособления, такие как перчатки, шлем, строительную одежду — это поможет избавиться от лишних травм, и ранений

Установка камина-печи требует глубокого изучения инструкции и правил установки. Не стоит торопиться в процессе монтажа. Лучше перепроверить все расчеты и уточнить детали перед началом ремонтных работ — это убережет вас и ваш дом от непредвиденных последствий.

Соблюдение главных требований

Если спроектировать или построить дымоход из кирпича своими руками, допустив нарушение существующих норм, это легкомыслие, скорее всего, будет иметь печальные последствия. Потому их соблюдение нужно контролировать на всех этапах работы.

Во-первых, монтаж системы вытяжной вентиляции должен проходить параллельно с установкой компенсирующей приточной системы.

Во-вторых, по каналам вентиляционных решеток не должен проходить отводимый дым. Нельзя допустить, чтобы его задерживали любые возникающие на пути препятствия, что непременно станет причиной его скопления.

Решив обзавестись камином, необходимо помнить о том, что ему потребуется внутренняя перегородка, сделанная из материала, отвечающего требованиям пожарной безопасности. При необходимости выполняется наружное утепление: так газы, которые отводит дымоход, не будут образовывать конденсат либо его количество значительно уменьшится.

Если в стенах невозможно разместить дымоотводящие каналы, для использования подойдут насадные (прямо на перекрыше печи) или коренные (установленные особняком кирпичные стояки) трубы.

Необходимо помнить правило: один камин может быть присоединен только к отдельной дымовой трубе. Правда, возможны исключения, когда два камина располагаются на одном этаже и подключаются к общей трубе (с учетом требований к рассечке: высота от нижнего соединения – от 1 м, толщина – 12 см).

Чтобы увеличить площадь обогрева камина, рачительные хозяева часто используют трубу-радиатор. Во время функционирования очага регулируемый воздухообмен будет контролировать интенсивность горения. В качестве альтернативы устанавливается заслонка.

Отвод дыма организовывается как можно проще, в идеале – устроив вертикальную дымоотводящую систему высотой больше 7 м либо используя более сложную конструкцию, углы отводов которой превышают 45 градусов. Применяя колено, не забывайте о необходимости тройника, который способен облегчить процесс очистки.

Особое внимание стоит уделить месторасположению и теплозащите дымохода

Из-за летучих продуктов горения конструкция будет сильно нагреваться, поэтому важно обезопасить стены и перекрытия от возможного возгорания. Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты

Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты.

Участок, через который проходит канал, нужно дополнительно утеплить, а на самом верху трубы разместить грибок или флюгер.

Особенности монтажа

Установка камина и будущий монтаж дымохода достаточно хлопотное дело для одного человека, позаботьтесь о помощниках. Рассмотрим некоторые особенности, которые идентичны для абсолютно любого типа канала, независимо печей или каминов.

Итак, важные аспекты установки:

• Расстояние от топочной части, до ближайшей стены не менее 150 мм.
• Рассчитывайте правильно угол наклона.
• Предусмотрите возможность регулировки топочного уровня, независимо от дымохода.
• Монтаж труб следует начинать только после измерения всех плоскостей.
• Не забывайте наносить двойной слой герметизирующей смеси.
• Запомните, верхний контур следующего отрезка трубы, должен входить в нижний. Только так достигается защита от попадания влаги.
• Используйте специальные хомуты и заклепки, для надежной фиксации соединений.
• Предусмотрите технологическое расширение от температуры, проще говоря, на нижней части, где труба входит в топку, нужен люфт. Это позволит избежать разгерметизации при нагреве. Использовать нужно специальный переходник.

Металлические дымоотводы – преимущества и недостатки

В частном домостроительстве применяется 3 разновидности таких газоходов:

• обычные трубы из черного металла и оцинковки;
• то же – из нержавеющей стали;
• модульные системы двустенных сэндвич – дымоходов.

Первые 2 варианта используются в хозяйственных постройках – теплицах, сараях, гаражах. Подключаются к дровяным печкам и другим источникам тепла, работающим периодически. Плюсы одностенных труб – доступная цена и простота монтажа.

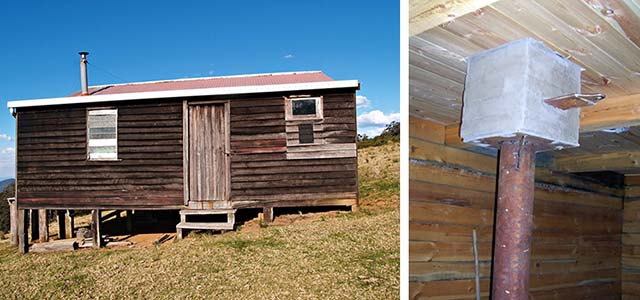

Черные железные трубы допускается использовать в разных бытовках и сараях, принимая противопожарные меры

Минусов гораздо больше:

• оцинкованные и «черные» дымоотводы довольно быстро прогорают и являются пожароопасными;
• при подключении к газовой колонке или котлу образуется много конденсата – внешний участок трубы надо утеплять;
• по той же причине канал забивается сажей, когда дымоход работает с ТТ-котлом;
• металл подвергается воздействию коррозии.

По указанным причинам одностенные стальные газоходы недопустимо применять в жилых домах. Нержавеющие системы используются в русских банях, но с обязательным соблюдением строительных норм, касающихся пожарной безопасности.

Дымовые металлические сэндвич – трубы состоят из 3 слоев:

• внутренний канал из нержавейки толщиной 0.5—0.6 мм;
• теплоизоляционная «рубашка» — каменная или каолиновая вата 25…60 мм;
• внешняя оболочка из нержавеющей либо оцинкованной стали 0.5 мм.

Главное отличие сэндвичей от классических каменных дымоходов – возможность отклоняться от вертикали и обходить трубой препятствия (кровельный свес, элементы стропильной системы). Другие позитивные моменты:

1. Приемлемая стоимость и малый вес изделий.
2. Скорость монтажа — при должной готовности внешняя конструкция собирается за 1 день без привлечения специалистов.
3. Минимальная шероховатость внутренних нержавеющих стенок.
4. Широкий выбор фасонных деталей – переходников, колен 90 и 45 градусов, готовых тройников с отводом 89° (1° — уклон горизонтального участка в сторону котла).
5. Системы подходят для всех типов котельного оборудования.
6. Приятный внешний вид.

Облицовка сэндвичных труб сохраняет характерный блеск лишь в случае, когда изготовлена из нержавейки. Оцинкованный кожух мутнеет спустя 1—2 года, а металл с некачественным покрытием успевает и заржаветь.

Наружная оболочка, сделанная из дешевой оцинковки, довольно быстро приходит в негодность

Теперь раскроем проблемные моменты дымоходов типа сэндвич:

• железо постепенно изнашивается и прогорает, ресурс трубы ограничен;
• скрытый за внутренней отделкой газоход невозможно контролировать и своевременно выявлять признаки прогара, существует опасность воспламенения и пожара;
• поскольку сэндвич относительно прост в изготовлении, рынок наводнен изделиями низкого качества;
• нагрев до температуры 1000 °C трубопровод выдерживает разово и кратковременно, после аварийного события конструкцию нужно разбирать и менять.

Почему нужно выбрасывать стальной сэндвич после горения сажи. При температуре 900 градусов и более структура металла, в том числе нержавейки, необратимо меняется, прочность материала снижается. Нюанс второй: от нагрева сталь сильно расширяется, внутренняя труба удлиняется и деформируется, продольный заводской шов теряет герметичность.

Как построить дымоход для камина

Труба для камина сбоку дома

Первое правило, о котором необходимо помнить, это то, что нельзя делать дымоход камина на фасаде дома. Многие дизайнеры, насмотревшись картинок в зарубежных журналах, переносят их традиции в наши климатические условия, а точнее строительство дымохода снаружи дома. Труба для камина должена быть внутри помещения и находиться все время в тепле.

Наши предки были мудрыми людьми. Именно поэтому вы не увидите в России, чтобы труба для камина располагалась в наружной стене дома

Точнее, найти можно, но у этих дымоходов будет обязательно соблюдено одно важное условие – толщина кирпичной кладки от такого дымохода до улицы, будет составлять не менее 64 сантиметра, что составляет два с половиной кирпича. В России считалось, что при такой толщине стены дымоход не промёрзнет и не даст обратную тягу

Разложить на составляющие

Кирпичный дымоход – это не просто труба, а определенное количество связанных между собой составных частей, каждая из которых заслуживает внимания. Итак, эта конструкция состоит из следующих элементов:

1. Надставная труба, помещенная в саму печь. Как правило, она имеет задвижку. Нужно следить за тем, чтобы это устройство не доходило до перекрытия между этажами на 6 кирпичных рядах.
2. Распушка, которая начинается за несколько уровней до горизонтальной несущей конструкции. При кладке уширение должно составлять примерно 30 см без изменений в сечении канала.
3. Стояк – ровная часть трубы, находящаяся на чердаке.
4. Выдра, препятствующая проникновению осадков в дом. Представляет собой равномерное расширение трубы примерно на 10 см.
5. Шейка, которая расположена непосредственно над выдрой по тому же принципу, что и стояк.
6. Оголовок – следующее за шейкой расширение, на окончании которого нередко устанавливают металлический дефлектор или флюгарку, предотвращающий проникновение осадков внутрь помещения. Кроме того, эти элементы способствуют улучшению тяги канала.

Дополнительные требования к дымоходам для печей, каминов, твердотопливных, газовых котлов и газовых колонок

Некоторые правила, не указанные ранее, которые следует соблюдать:

• применение твердотопливной печи требует обязательной компенсации вытяжной вентиляции с помощью приточной;
• дымоходные каналы могут быть расположены в наружных стенах, если они сооружены из негорючих материалов, но при этом следует предусмотреть утепление снаружи, чтобы не допустить образования конденсата;
• для каждой печи (если они расположены на разных этажах) предусматривается отдельная труба, но допускается использование одной трубы для двух, расположенных на одном этаже, печей: в местах соединения труб устанавливаются рассечки высотой от 1 м и более, и толщиной 12 см;
• дымовые каналы из кирпича следует сооружать с карманами для очистки, которые закрываются кирпичом, уложенным на ребро и замазываются глиняным раствором (можно установить дверки);
• при необходимости, допускаются отклонения труб от вертикали на угол до 30° и протяженностью участка не более 1 м, при этом сечение канала должно быть одинаковым;
• если кровля создана из горючих материалов, в верхней части дымохода устанавливают сетчатый искроуловитель;
• между дымоходами из кирпича или жаростойкого бетона и деталями кровли, сооруженными из горючих материалов, должно быть равно или более 130 мм, для керамических неизолированных труб — 250 мм, для них же с изоляцией — 130 мм;
• верхушку дымохода для камина защищают флюгером или грибком;
• два прибора, работающих на газу, допускается присоединять к общему каналу для отвода продуктов горения, если эти приборы расположены не далее, чем 750 мм друг от друга;
• площадь сечения дымохода, подключаемого к газовому прибору, не должна быть меньшей площади сечения газоотводящего патрубка самого прибора, при этом верхняя часть трубы козырьком не накрывается.
