Подключение hdmi розетки

HDMI розетка. Назначение, принцип работы и схема подключения.

Доброго времени суток уважаемые читатели! Мы продолжаем тему разбора всевозможных видов слаботочных и силовых розеток. В этой статье пойдет речь про HDMI розетки, ее функционал и способ монтажа.

Разделим данную статью на следующие вопросы:

1. Общее определение и виды.

HDMI (High Definition Multimedia Interface) – это интерфейс передачи цифровых видео- и звуковых сигналов, разработанный в качестве замены морально и технически устаревшего AV-соединения таких как

Преимущества HDMI очевидны: по одному кабелю может передаваться видео высокого разрешения, качественный многоканальный звук и служебные команды. В настоящее время HDMI используется в самой разнообразной аппаратуре – телевизорах и проекторах, плеерах, AV-ресиверах, цифровых видеокамерах. Тотальная стандартизация позволяет подключать друг к другу устройства разных марок и типов получать стабильно высокий результат без утомительных настроек.

2. Общий вид и принцип работы HDMI розеток.

Теперь поговорим непосредственно про HDMI розетки.

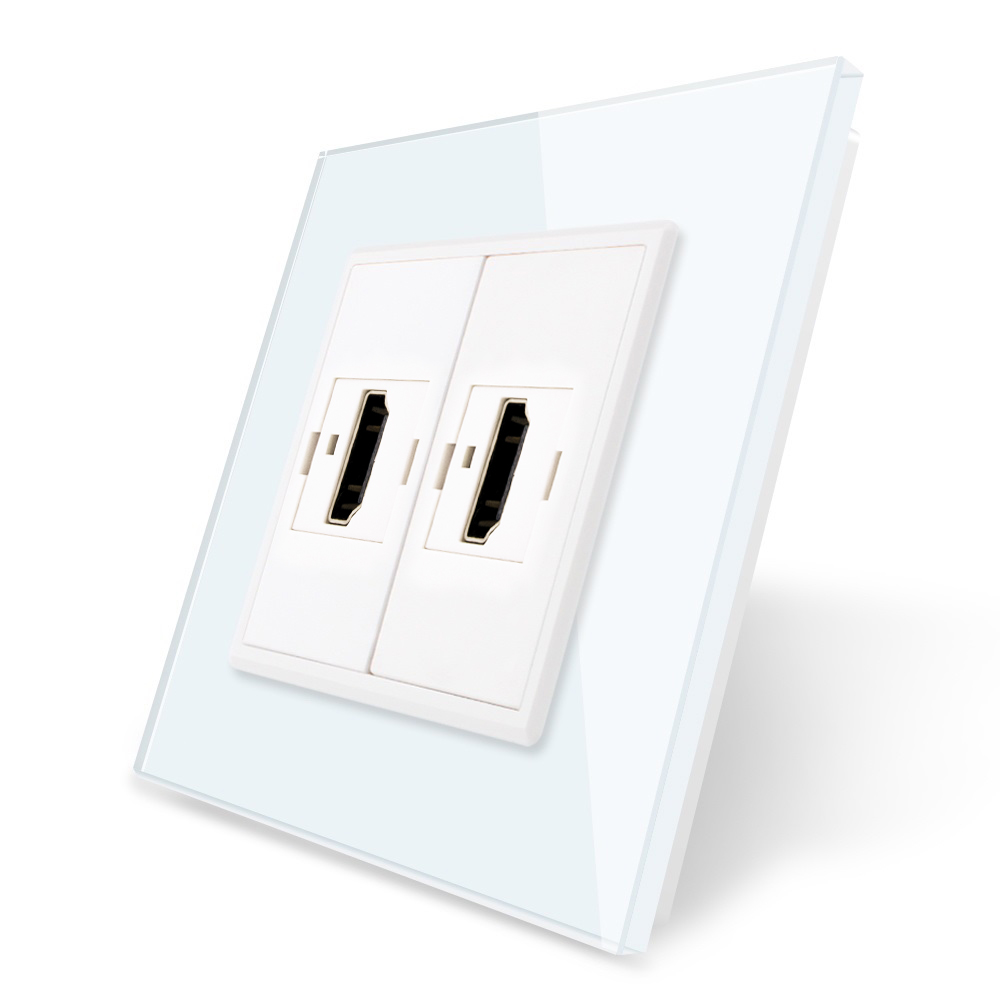

В быту HDMI розетки применяют встраиваемые и накладные, на один и несколько входов, а также комбинированно с другими разъемами совместно или по отдельности в разных постах.

Принцип использования в быту почти как и у интернет розетки ( моя предыдущая статья ) фактически служит средством удлинения от источника сигнала к его приему.

Теперь становится понятен способ соединения и установки таких розеток в бытовых условиях. Нужно отметить также, что схем расключения и максимально удобного использования цифровой техники много, ниже представим одну из распространенных.

На изображении выше нам становится понятен функционал и удобство применения такой схемы. Можно вести HDMI кабеля в отдельности открыто от коммутатора до источника сигнала, но HDMI розетки именно служат для скрытого соединения и современного эстетического вида к интерьеру, ну и в целом эксплуатация мультимедийной системы становится значительнее проще.

3. Разновидности HDMI по техническим характеристикам.

Стоит отметить, что большинство розеток HDMI имеют стандартный разъем. Но есть оборудование с более современными вариациями исполнения данного разъема. Ниже представим одни из самых распространенных.

В любом для разъемов Mini и Micro имеются переходники на стандартный ходовой разъем.

Также имеются переходники

• разъем (папа) — разъем (папа);
• гнездо (мама) — гнездо (мама);
• разъем (папа) — гнездо (мама);

Стоит отметить, что между источником и приемником, должно быть определенное расстояние не более 15 метров, а лучше меньше 10 метров.

В любом случае для корректной работы системы этот параметр необходимо учитывать, так как разным длинам соответствует разное сечение HDMI кабеля.

Сечение кабеля подбирается в зависимости от необходимой длины соединения, указывается в виде индекса AWG (American Wire Gauge, американский стандарт толщины кабеля). Чем меньше индекс, тем толще проводник. Для кабеля HDMI длиной 1-3 метра достаточно проводников 28 AWG. Помеченные маркировкой 24 AWG провода HDMI оптимальны на дистанциях 3-10 метров. Определенной гарантией качества также является принадлежность к известной марке.

Теперь переходим к последнему вопросу.

4. Способ монтажа и схема подключения.

Начнем с того, что HDMI розетка по своим геометрическим параметрам не отличается других встраиваемых, ее монтаж производится в заранее подготовленное отверстие с подрозетником, по аналогии монтируется и вторая розетка на расстоянии от первой не более чем на 15 метров. Между собой подрозетники соединяются HDMI кабелем.

Разъемы кабелей зависят от технического исполнения самой HDMI розетки. При этом допускается применение различных переходников для реализации соединения.

В дополнение хочется отметить, что работа розеток возможна при правильном расчете всех составляющих, а для этого, прежде чем реализовывать всю мультимедийную систему, необходимо спланировать ее как минимум на бумаге, и далее рассчитать длины и выбрать само оборудование. В крайнем случае проконсультироваться у специалиста в магазине.

Благодарю за прочтение данной статьи! Надеюсь для кого-то она стала полезной! Подписывайтесь на мой канал, каждую неделю выходят новые познавательные статьи в области монтажа и проектирования электроснабжения.

Источник

Как подключить

Рассмотрим этот момент на примере самых популярных типов розеток.

Так, это типы A и С. Оба типа имеют одинаковое число контактов. Разница в них — лишь в расположении элементов. Большой разъем предусматривает расположение контактов в два ряда, тогда как мини-вариант имеет контакты в один ряд. Просто прикрутите нужные контакты к клеммам в розетке. Что касается нумерации, то она может быть разной.

Так, для A четные номера вы найдете в нижнем ряду. Нечетные расположены в верхнем. Для мини-разъема каждый контакт можно найти под его номером. Современная электроника использует множество разъемов. Если у вас установлена «A»-розетка, переходник HDMI поможет подключать смартфон к телевизору, чтобы посмотреть новый сериал.

Преимущества и недостатки интерфейса HDMI при подключении телевизора

Практически в каждом современном телевизоре и приемнике присутствует интерфейс HDMI. Пользователи предпочитают использовать его в качестве основного способа подключения. К его главным преимуществам можно отнести:

• не нужно использовать много проводов, поскольку и звук и видео передаются по одному кабелю;
• HDMI — это удобно и просто;
• высокое качество передачи данных;
• возможность подключать множество устройств по одному кабелю.

У данного способа практически нет недостатков, однако следует обращать внимание на длину и тип кабеля. Если требуется кабель больше 10 метров, придется использовать усилители, а для передачи 4K видео необходим HDMI версии 2.0 или 2.1

Одно из самых главных преимуществ при подключении к ТВ — это возможность менять устройство вывода не отключая кабель. К примеру, телевизор работает вкупе со спутниковой тарелкой, но при необходимости можно воспользоваться тем же проводом, чтобы подключить другое устройство вывода.

Распиновка HDMI разъема и кабеля в картинках

Что такое интерфейс HDMI знают практически все, он уже давно стал пользоваться популярностью у многих пользователей благодаря своим улучшенным, по сравнению с другими интерфейсами, характеристикам. Если говорить о характеристиках HDMI кабеля, то, прежде всего, нужно вспомнить о скорости передачи данных, которая, в зависимости от стандарта HDMI, становится все больше и больше. Так, например, стандарт HDMI позволяет передавать данные со скоростью до  18 Гбит/с

Еще одной важной характеристикой HDMI кабеля является его способность передавать аудио и видео сигнал одновременно, причем в уже упомянутом стандарте 2.0 поддерживается передача до 32 аудиоканалов с частотой 1536 кГц

HDMI интерфейсы с успехом используются как в компьютерах и ноутбуках, так и в телевизорах и мобильных устройствах. Иногда возникает необходимость ремонта HDMI кабеля или разъема, дело это достаточно тонкое и непростое. Для этого нужно иметь схему распиновки HDMI кабеля, что позволит ориентироваться в назначении каждого отдельного провода.

Что такое распиновка?  Распиновка – это обозначение функций контактов или проводов с последующей их нумерацией, еще ее иногда называют распайкой.

Распиновка hdmi кабеля

Как можно заметить, распиновка кабеля и разъема отличается зеркальным отображением функций контактов, что логично. Чтобы было легче ориентироваться при распайке hdmi разъема, провода имеют разные цвета пластикового покрытия, ниже приведена распайка hdmi кабеля по цветам.

Разъем HDMI D — распиновка, описание, фото

Описание HDMI D

штекер HDMI D

гнездо HDMI D

HDMI — интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования.

Разъём HDMI обеспечивает цифровое DVI-соединение нескольких устройств с помощью соответствующих кабелей. Основное различие между HDMI и DVI в том, что разъём HDMI меньше по размеру, а также поддерживает передачу многоканальных цифровых аудиосигналов. Является заменой аналоговых стандартов подключения, таких как SCART, VGA, YPbPr, RCA, S-Video.

Основателями HDMI являются компании Hitachi, Matsushita Electric Industrial, Philips, Silicon Image, Sony, Thomson (RCA).

HDMI имеет пропускную способность в пределах от 4,9 (HDMI 1.0) до 48 (HDMI 2.1) Гбит/с.

Длина стандартного кабеля может достигать 10 метров, также возможно увеличение длины до 20-35 метров и более с применением как внешних усилителей-повторителей, так и вмонтированных сразу в кабель. Некоторые производители устанавливают ферритовые кольца в начале и в конце кабеля для защиты от помех

Особое внимание следует обратить на то, что усилители (репитеры, эквалайзеры) стоит ставить не на выходе источника сигнала, а именно на входе у панели или телевизора. Для передачи HDMI на расстояние от 20 метров до десятков километров, используют HDMI удлинители (HDMI Extenders).

Поддерживает управляющие протоколы CEC и европейский AV.link.

Существуют переходники с HDMI на DVI и обратно, в целях совместимости с различными устройствами, не имеющими одного из этих входов/выходов.

Существуют и активные кабели с интегрированным волоконно-оптическим кабелем для сигнала HDMI, которые имеют длину до 100 метров, но т.к. такие кабели являются активными электронными приборами, всегда есть небольшая вероятность выхода их из строя. При этом потребуется извлечь эти кабели и заменить их. Поэтому не рекомендуется закладывать их «навсегда» в труднодоступных местах.

Разъёмы HDMI содержат ~19 контактов и чаще всего исполняются в трёх форм-факторах:
— HDMI (Type A)
— mini-HDMI (Type C)
— micro-HDMI (Type D)

Распиновка HDMI D

Вывод	Название	Описание
1	TMDS Data2+	Видеосигнал TMDS Data2+ (пара 2)
2	TMDS Data2 SHIELD	Экран видеосигнала TMDS Data2

3
TMDS Data2-
Видеосигнал TMDS Data2- (пара 2)

4
TMDS Data1+
Видеосигнал TMDS Data1+ (пара 1)

5
TMDS Data1 SHIELD
Экран видеосигналах TMDS Data1

6
TMDS Data1-
Видеосигнал TMDS Data1- (пара 1)

7
TMDS Data0+
Видеосигнал TMDS Data0+ (пара 0)

8
TMDS Data0 SHIELD
Экран видеосигнала TMDS Data0

9
TMDS Data0-
Видеосигнал TMDS Data0- (пара 0)

10
TMDS Clock+
Тактовая частота видеосигнала TMDS+

11
TMDS Clock SHIELD
Экран тактовой частоты видеосигнала TMDS

12
TMDS Clock-
Тактовая частота видеосигнала TMDS-

13
CEC
Сигнал СЕС

14
Recerved
Зарезервирован (в кабеле, но не подключен к устройству)

15

SCL
Сигнал SCL

16
SDA
Сигнал SDA

17
DDC/CEC GND
Земля для DDC и CEC

18
+5V PowerR
Питание +5 В

19
Hot Plug Detect
Датчик «горячего подключения»

Особенности розеток HDMI

Большинство моделей HDMI-розеток не отличаются особой сложностью конструкции. Главным элементом подобных устройств является переходник, с помощью которого можно соединить между собой два разъема HDMI кабеля. Переходник крепится на специальной раме, допускающей установку ее в стандартный подрозетник при использовании скрытой проводки. Таким образом достигается максимальная универсальность, а также надежность и удобство при монтаже и эксплуатации розетки.

На современном рынке электротехнического оборудования часто можно встретить розетки, имеющие сразу несколько различных разъемов. Это довольно удобно для подключения аудио- и видеоаппаратуры. Например, компания Legrand предлагает широкий перечень моделей подобных устройств.

Помимо используемого разъема, розетки, оснащенные разъемом HDMI, могут отличаться еще несколькими конструктивными особенностями, например, наличием усилителя сигнала.

Если розетка оснащена таким устройством, то при ее подключении можно добиться существенного увеличения длины кабельной линии (до 45 метров). Недостатком активных устройств является их значительно более высокая стоимость в сравнении со своими пассивными аналогами.

Виды разъемов HDMI

Сегодня в продаже можно найти самые разные кабели. Их размер может варьироваться от стандартного до маленького (mini).

Некоторые могут иметь 1 стандартный выход (А), а второй микро (С). Такие, например, используют, чтобы подключать мобильные телефоны, фотокамеры и другую малогабаритную технику к ноутбуку или телевизору. Их размер абсолютно не отражается на скорости передачи аудио или видео.

Виды разъемов:

• Type A — это стандартный размер разъема, встречается в технике с крупными габаритами.

• Type D и C — уменьшенные версии HDMI кабелей. Их обычно можно найти на не особо больших устройствах, например, лэптопах, тонких ноутбуках, видеокамерах.
• Type B — кабель с расширенным видеоканалом, передает изображения в качестве выше, чем 1080p, но используется на практике крайне редко.
• Type E — разъем с замком, главная задача которого — надежно зафиксировать кабель, чтобы исключить разрыв соединения. Обычно используется на некоторых мультимедиа устройствах, а также в автомобилях.

Виды кабелей.

• HDMI 1.0-1.2. Он может создан для работы с разрешением 720p, а также 1080i, а его пропускная способность — 5 Гбит/сек.
• HDMI предназначенный для автомобилей. У него те же возможности, что и у предшественника, но он может подавлять помехи, исходящие от сторонних автомобильных систем. Обычно используется для подключения аудиоплееров и устройств, которые оснащены видеодисплеем.
• HDMI 1.3-1.4. Поддерживает работу с разрешением 4K в 30 Гц, также Deep Color и 3D. Скорость передачи может доходить до 10 Гбит/сек.
• HDMI с высокоскоростными показателями для автомобилей. Ничем не отличается от предыдущего, но с оптимизацией для автомобилей.
• HDMI 2.0. Эта версия кабеля может стабильно работать с разрешением 4K. Поддерживает 60 Гц, HDR и широкий диапазон цветов. Пропускная способность — 18 Гбит/сек.
• HDMI 2.1. Эта версия стабильно работает с 8K разрешением в 120 Гц, также предусмотрена поддержка HDR, а скорость передачи данные равна 48 Гбит/сек. Он не боится помех, которые могут создавать беспроводные сети.

HDMI кабеля

Распиновка

В HDMI кабелях обычно используются 19 контактов, 5 групп по 3 жилы, и еще 4 идут отдельно.

Каждому присвоен условный номер. Первые 9 отвечают за видеосигнал, далее идут 3 контакта, отвечающие за тактовую частоту экрана (Гц). 13, 14 и 15 контакты относятся к служебным, а оставшиеся 3 — это детектор подключения и питание.

Общепринятой маркировки жил по цветам нет, поэтому производители могут использовать собственную. Но обычно основные разделены на 3 группы в такой последовательности: красная, зеленая и синяя. Первый провод окрашен в белый цвет, чтобы свести вероятность ошибки при распайке к минимуму.

Жила	Сигнал	Группа
1	TMDS Data2 +	Красная (A)
2	TMDS Data2 Экран
3	TMDS Data2 –
4	TMDS Data1 +	Зеленая (B)
5	TMDS Data1 Экран
6	TMDS Data1 –
7	TMDS Data0 +	Синяя (C)
8	TMDS Data0 Экран
9	TMDS Data0 –
10	TMDS Clock +	Коричневая (D)
11	TMDS Clock Экран
12	TMDS Clock –
13	CEC	–
14	Utility/HEAC +	Желтая (E)
15	SCL	–
16	SDA	–
17	DDC/CEC Земля	Желтая (E)
18	Питания (+5В)	–
19	Hot Plug Detected	Желтая (E)

В таблице можно увидеть, какой контакт и за что отвечает. Цвета неосновных контактов обычно остаются без изменений.

Установка и подключение устройства от Legrand

Для подключения розетки должен использоваться HDMI кабель без наконечников (коннекторов), который может быть проложен в стене путем скрытой укладки его в кабель-канале.

Для самостоятельной установки HDMI розетки Legrand придерживайтесь такой последовательности действий:

1. Перед прокладкой кабеля необходимо прозвонить каждую его жилу и установить соответствие между ними с обоих концов. Иногда возникают ситуации, когда с одной стороны кабеля необходимо установить розетку, а другая подключается напрямую к мультимедийному устройству с помощью штатного разъема. В этом случае следует установить соответствие между контактами и свободными концами с противоположной стороны кабеля.
2. После того как каждому выводу присвоен порядковый номер, можно приступать к его укладке и монтажу подрозетника.
3. Выполняется подключение каждой жилы к соответствующим разъемам рабочей части розетки. Согласно инструкции по установке этого устройства, на каждый конец провода должен быть установлен наконечник, обжимка которого осуществляется пассатижами для прессовки. В большинстве случаев такой инструмент отсутствует, однако качество болтовых соединений в изделиях компании Legrand вполне позволяет монтировать в них зачищенные медные концы жил кабеля.
4. После подключения розетки необходимо проверить качество ее функционирования путем тестового запуска мультимедийного оборудования.
5. Рабочая часть устройства устанавливается в монтажную коробку.
6. Защелкивается декоративная накладка.

Таким образом, использование HDMI розеток позволяет осуществить подключение любого количества мультимедийной аппаратуры, избегая при этом поверхностной прокладки кабелей. С помощью этих устройств достигается не только максимальное удобство в эксплуатации аппаратуры, но и сохраняется эстетичная привлекательность интерьера комнаты.

Источник

Розетка hdmi: для чего нужна и как подключить

Розетка HDMI предназначена для подключения мультимедийных устройств: телевизоров, аудио аппаратуры, игровых консолей и т. д. Цифровой интерфейс передаёт звуковые и графические данные между устройствами.

Аппаратура пригодится, если нужно вывести на экран телевизора звук/изображение с телефона или ноутбука без лишних хлопот. Обычно, чтобы транслировать информацию с ноутбука на телевизоре, нужно найти флешку, отправить файл, не прогадав с объемом памяти.

Упростить этот процесс поможет розетка HDMI. Для чего ее монтируют в стену:

• чтобы избавиться от избытка проводов в доме;
• чтобы упростить подключение: устройство-носитель включается с одной стороны, а с другой подключается монитор или другое устройство для вывода информации.

Размещение HDMI-розетки

Мы рекомендуем планировать размещение HDMI-розетки заранее и расположить её недалеко от телевизора или монитора, на котором планируется вывод информации. Для подключения розетки в стене необходимо предусмотреть нишу для установки корпуса и «начинки».

В магазине 220city.ru представлены встраиваемые розетки HDMI брендов Legrand, Simon, Schneider Electric и другие. Фильтр товаров позволяет выбрать оборудование по заданным параметрам:

• тип комплектации;
• количество модулей (1 или 2);
• материал (алюминий, термопласт, поликарбонат и тд).

Выбирайте электрооборудование с официальной гарантией производителя. Так вы убережете себя от подделок. Оригинальные розетки HDMI ударопрочны, не выгорают на солнце, термостойки и не поддерживают горение. Позаботьтесь о комфорте и безопасности своего дома.

Источник

Виды HDMI розеток

При проведении ремонта в квартире стоит заранее задуматься о возможности установки таких розеток около предполагаемой видеотехники. Рассмотрим 2 основных вида этих устройств.

В зависимости от места монтажа и назначения такие розетки могут быть приемными или передающими. Это наиболее дешевые устройства, особенностью которых является невозможность трансляции качественного сигнала на расстояние, превышающее несколько метров.

Главное отличие этих устройств от розеток предыдущего типа – это усилитель, который значительно увеличивает дальность передачи сигнала (до 45 метров).

Кроме того, для подключения активных HDMI-розеток не нужно использовать специальный шнур, поскольку это выполняется кабелями «витая пара». Конечно, такой способ подключения нельзя назвать оптимальным, однако он часто применяется из-за дороговизны кабеля HDMI.

Поскольку стоимость модификации с усилителем гораздо выше, чем ее пассивного аналога, то в большинстве случаев она используется только для установки на выходе из ресивера, а на панели мультимедийного устройства устанавливается разъем без усилителя.

При этом в случае использования активных розеток с обеих сторон дальность передачи видеосигнала существенно возрастает.

Пассивные и активные

Пассивные розетки бывают или приемными, или передающими, или мультифункциональными с одним либо двумя разъемами. К тому же, кроме HDMI-интерфейса, она может иметь и другие, например, звуковые разъемы, телефонные, разъем антенны. Недостаток этих конструкций заключается в невозможности передачи контента на расстояния дальше 10 метров.

Хотя в жилых помещениях это неактуально. Активное же решение способно передать сигнал высокой четкости на расстояние до 45 метров. Это возможно благодаря тому, что в такие HDMI-розетки встроен специальный усилитель.

В этом случае не потребуется специального кабеля. Передача ведется по двум кабелям типа “витая пара”. Так, контент в 1080p с помощью этого активного устройства может быть передан на расстояние до тридцати метров, контент в 1080i – до 45 метров.

Розетки HDMI для скрытой проводки от Legrand

Более сложной является установка розеток HDMI, конструкция которых не предусматривает использования штепсельных разъемов для подсоединения к ним кабеля.

Чтобы понять порядок подключения, следует сначала ознакомиться с их конструкцией. Для иллюстрирования устройства розетки HDMI рассмотрим изделие французской компании Legrand, которая является одним из мировых лидеров в производстве электротехнического оборудования.

Сегодня в магазинах электроники предложено несколько линеек HDMI розеток компании Legrand, которые отличаются материалом и формой корпуса, а также декоративной панели. Эти устройства объединяют высокое качество изготовления и максимальная надежность.

Такие розетки представляют собой комплектные изделия, в состав которых входит рабочая часть, состоящая из печатной платы с 19 выводами и разъема HDMI, устройства для крепления в подрозетнике, а также декоративной панели.

Лицевая панель изделия может быть подобрана в соответствии с пожеланиями заказчика. Таким образом предоставляется возможность выбора розетки, наиболее полно подходящей интерьеру комнаты, в которой она будет установлена.

Другим важным достоинством, отличающим рассматриваемую модель, является возможность ее установки на любые стены, а не только на специальный блок, как большинство существующих моделей этого типа.

Также достойным качеством обладают изделия другой французской компании – Schneider Electric.

Монтаж HDMI розетки

Конструкция стандартной HDMI розетки достаточно проста. Часто такое устройство представляет собой обыкновенный переходник, закрепленный на неподвижном основании, которое устанавливается на стену при помощи болтов или специальной монтажной коробки.

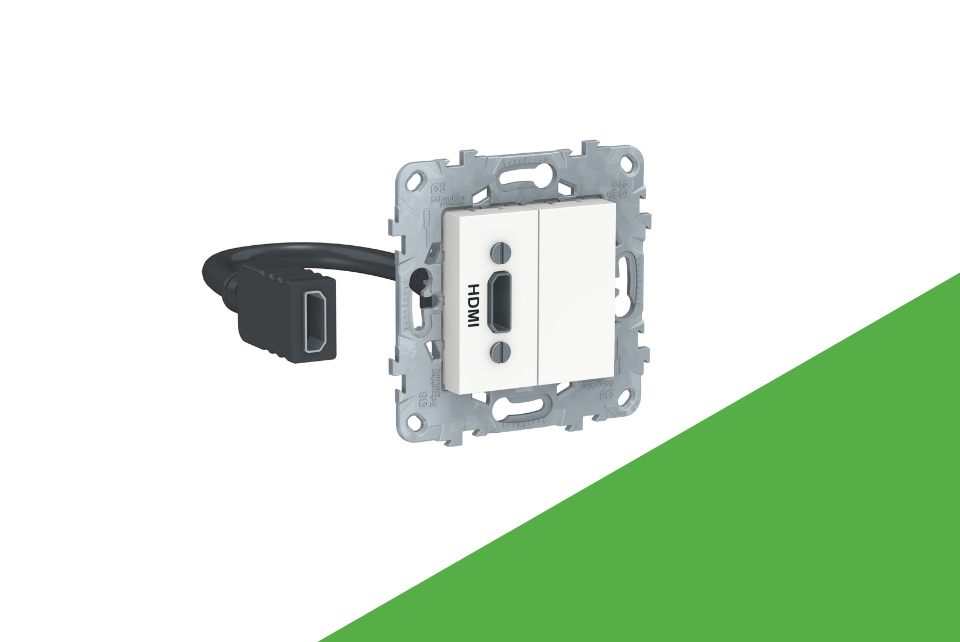

Для удобства подключения кабеля к такой розетке многие модели оборудуются гибкими входами определенной длины, которые позволяют максимально экономично использовать пространство за лицевой панелью изделия.

В зависимости от того, какой вариант HDMI использован, нумерация выходов может отличаться. К распространенным модификациям разъемов относится стандарт А, нижние контакты которого имеют четные порядковые номера, а верхние – нечетные, и тип С (Mini-HDMI), контакты которого расположены в один ряд, соответственно, каждый из них имеет свой порядковый номер.

Когда HDMI розетки устанавливаются при помощи кабеля, оснащенного соответствующим разъемом, монтаж отличается предельной простотой:

1. Прокладывается шнур определенной длины между местами установки двух розеток.
2. Кабель подключается к разъемам каждой из них.
3. Устанавливаются лицевые панели устройств.

Часто встречаются розетки, оснащенные несколькими разнотипными разъемами для подключения мультимедийного оборудования, как на следующем фото.

Порядок работ по монтажу HDMI-розетки

В качестве примера подключения такой розетки рассмотрим устройство от компании Legrand.

1. Большинство розеток Legrand относятся к встраиваемым моделям. Скрытая проводка предусматривает прокладку HDMI кабеля между источником и приемником сигнала. Для этого нужно предварительно прорезать в стене штробы необходимой глубины.
2. Монтаж подрозетника или подключение кабеля к панели мультимедийного оборудования.
3. Присоединение провода к розетке Legrand.
4. Установка лицевой панели.
5. Проверка работоспособности устройства.

При использовании розеток Legrand, предусматривающих подключение с помощью проводов, не имеющих наконечников, следует учитывать следующие особенности:

1. Перед началом работ необходимо установить соответствие жил провода друг другу с обоих концов. Делается это с помощью тестера или по цветовой маркировке изоляции.
2. Рабочая часть розетки Legrand имеет контакты, нумерация которых совпадает с маркировкой стандартного разъема. К каждому из них необходимо подключить соответствующую жилу кабеля. При этом желательно использовать опрессовку контактов специальными пассатижами.

Розетки Legrand имеют достаточно широкий модельный ряд, позволяющий подобрать необходимую модель под любой интерьер. Использование скрытой проводки значительно упрощает подключение мультимедийных устройств, а также не портит интерьер комнат лишними проводами

При этом следует помнить о важности правильного выбора кабеля в зависимости его длины и характеристик подключаемого оборудования

Источник

HDMI-розетки: применение и подключение

Интерфейс HDMI – широко распространенный формат для соединения мультимедийный устройств высокой четкости. Так, уже давно этот интерфейс можно найти на совершенно любой технике – от огромных телевизионных жидкокристаллических панелей до мобильных телефонов. А ведь еще недавно такие разъемы были только на очень дорогих видеокартах.

Этот интерфейс позволяет получить мультимедиасигнал с высококачественной картинкой и уровнем звука.

У каждого в квартире найдется хотя бы несколько устройств, оснащенных данным интерфейсом. Это как минимум телевизор, аудиоресивер, игровые и мультимедиа приставки. Многим знаком жгут проводов – это оплата за высокое качество. Для тех, кто делает ремонт или только собирается к нему приступить, придуманы HDMI-розетки. Это простые и недорогие устройства, которые помогут избавиться от надоевших и постоянно путающихся проводов.

Маркировки HDMI кабелей

Во избежание недоразумений при покупке, публикуем типы маркировок HDMI кабелей

• V 1.3 (a, b) кабель для мониторов Full HD и ниже. Передача звука невозможна
• V 1.4 (a, b) кабель для телевизоров FullHD и мониторов средней ценовой категории с передачей звука. Есть версии с передачей интернета.
• V 2.0 Новый стандарт. КАк правило, в комплектах только к очень дорогим телевизорам и мониторам.

Если Вы обладатель качественной видеоаппаратуры, монитора, лучше всего будет отдать предпочтение при покупке кабелю маркировки V2.0 потому, что:

• Пропускная способность канала V2.0 до 18 Гбит/сек против 15 Гбит/сек у 1.4b версии.
• Доступна поддержка разрешения /60, (2160p) (стандарт Full 4K с разрешением 4096х2160)
• Качественно новый уровень звучания (32 аудиоканала вместо 8 в 1.4 версии, поддержка стандарта кодирования HE-AAC — профиль аудио MP4, частота дискретизации звука в несжатом аудио увеличена до 1536 кГц, многопотоковость аудио вплоть до 4-х пользователей).

Возможность транспортировки сдвоенного видеопотока для одновременного просмотра на одном дисплее двух разных клипов.
Поддержка широкоугольного соотношения сторон кинотеатрального типа 21: 9.
Динамическая синхронизация аудио и видеопотоков. Важно для синхронизации озвучки с изображением в фильме

Вторая система маркировки HDMI

HDMI STANDARD – спецификация 2.0 для передачи видео в FULL HD разрешении и высококачественных цифровых аудиосигналов.

Кабель с функцией приема-передачи данных через интернет. Маркировано буквами HEC.

Предназначен для использования в автомобильных видеосистемах, отличается хорошим экранированием от помех бортовой электроники и двойной изоляцией для работы в условиях перепада температур и влажности.

Стандарт 2.0 с дополнительным экраном и увеличенным сечением проводников для устойчивой передачи данных.

HDMI кабели выпускают длиной от 50 см. до 25 метров. При использовании HDMI-репитеров (усилителей с независимым питанием) расстояние можно увеличить до 50 метров

HDMI розетка накладная. Небольшой фотоотчет монтажа розетки скрытого типа HDMI Legrand Valena

Приветствую подписчиков, техноманьяков и прочих практикующих. Сегодня решил написать пост про розетки. Но не про простые силовые поросячьи пятачки, а hdmi от Legrand. Да, кольнуло меня пару лет назад поставить себе в комнате розеток с такими разъемами, один у ТВ в группе розеток с 220v и sat и второй ближе к плинтусу для свободного подключения устройств типа PS4/ноутбука/iptv и прочего, чтобы избавиться от висячих соплей проводов.

Полез знакомиться /искать существует ли такое в природе или придется тупо кабель в штробу замазывать с торчащими концами (не забываем про этот вариант, в конце отчета я о нем вспомню).

Да, такие устройства на рынке присутствуют, в каталогах известных производителей есть. НО, Так как живу я проживаю уездном городе, богатом подземными червями, поедающими асфальт, шансы найти то, что хочу были равны нулю. В крупных строительных Леруа/Касторама на меня откровенно смотрели как на пришельца, либо я слышал речи в духе: «Да вы знаете, сколько это может стоить» и прочее.

Вобщем, меня спасла альтернативная энергетика, а именно фирма, занимающаяся продажей солнечными панелями, ветряками, гелиосистемами и прочим (даже чаем). В отдельном посте я затрону проект резервного питания загородного дома, который планирую реализовать в ультра-бюджетном варианте. Случайный вопрос к продавцам и вот, они у меня в руках. 2 штуки.

Эйфорию от покупки омрачил факт необходимости спецовского кабеля аж на 20 выводов с обоих концов.

Дома снова залез в интернеты. На всех строительных форумах народ откровенно фаллировал подобную тематику, особо никаких фотоотчетов нигде не видел, что говорило мне об отсутствии какой либо практики. Много встречал жалоб на заказчиков, которые неведомо чего хотят от монтажников, какие-то hdmi, розетки, с жиру «бесяца» и прочее…

В голове тоже не унимался мыслительный процесс, где взять провод. Родной от легры имел конский ценник и такой же срок доставки в Россию из-за импортозамещений и прочего.

Пришлось взять все провода хдмайные, какие были в доме, более 2 метров длиной и вскрыть их на посмотреть, что там и как. Вот такой вот белый плоский донор и пошел на опыты.

Ни о каких 20 жилах там и речи не было, максимум 15, которые мне повстречались и были взяты за основу кабеля для укладки в штробу

Инструкция интуитивно понятная, респект производителю, главное внимательность и аккуратность, так как провода тонкие и расцветка, естественно, не совпадает.

Ну да ладно. Основные потихоньку законнектил, питание, дату и прочее

Остались земляные контакты 2,5,8,11,20. Решил поэкспериментировать с витой парой. Лишнее обрезал, законнектил.

Хаос и ктулху из проводов, это мой отличительный знак. Стягивать и хомутить, подражая матерым монтажникам, не мое, пока не мое.

Пришло время полевых испытаний. Соединил телевизор со спутниковым ресивером HD НТВ+. Тишина. Ноль реакции. Сунул-вынул, завелась картинка, звук, все норм. В чем был затык не понял, висел/дергал все проводки, картинка работала стабильно.

Что сказать, на мой придирчивый взгляд, каналы высокой четкости работают. Возможны мелкие песчинки на экране при близком и пристальном смотрении.

Метнулся на место монтажа, длины кабеля конечно не хватило для расположения в проделанной штробе. Пришлось на скорую руку продолбить еще одну вопреки нормам и правилам.

HDMI розетка для чего нужна

HDMI – это цифровой интерфейс для передачи звуковых и графических данных высокого качества между различными устройствами.

В наше время все больше бытовой техники и электроники (телевизоры, персональные компьютеры, ноутбуки и даже мобильные гаджеты) оборудуются разъемами HDMI, которые позволяют обмениваться мультимедийными файлами на сверхвысоких скоростях и воспроизводить их практически без потерь качества.

В некоторых случаях интерфейс HDMI может оказаться просто незаменимым. Представьте ситуацию: Вы хотите посмотреть любимый фильм или семейные фото на большом экране телевизора, но последние хранятся на ноутбуке и занимают слишком много места, чтобы полностью поместиться на обычной флешке.

Что же, совсем не обязательно отказывать себе в удовольствии, ограничиваясь малым экраном или тратя время на «порционную» пересылку мультимедиа на съемный носитель. Именно для таких случаев существует интерфейс HDMI, который позволяет соединять устройства между собой с помощью кабеля и наслаждаться зрелищным изображением и реалистичным звуком.

Единственная проблема, вызванная таким решением – избыток проводов, которые протягиваются по всему дому, портят интерьер и даже могут привести к падениям и травмам.

Монтаж HDMI-розетки более целесообразно выполнять тогда, когда в доме проводится масштабный ремонт. Все, что нужно – предусмотреть в стене или на другой поверхности специальные ниши с соответствующими размерами, установить корпуса розеток и соединить их с оборота кабеля HDMI, спрятав его под пол, в стене и тому подобное.

Желательно проложить для провода небольшой канал, роль которого может играть обычная пластиковая труба небольшого диаметра – это позволит без проблем заменить мультимедийный кабель в случае поломки.

Какие преимущества наблюдаются у HDMI-розеток Legrand?

1. Отличное качество. Как и вся продукция «Легранд», такие розетки проходят тщательный контроль еще на производстве и являются надежными, долговечными и функциональными устройствами. Они созданы из высококачественных материалов (к примеру, накладки у них из ударопрочного и стойкого к лучам ультрафиолета термопласта) и прекрасно адаптированы к различным видам HDMI, гарантируя идеальное воспроизведение видео- и аудиосигналов высокой четкости. Эта продукция проверена длительным временем, миллионами потребителей и отвечает наиболее высоким требованиям и стандартам, предъявляемым к подобным устройствам;
2. Великолепный дизайн. Такие розетки, представленные в различных сериях электроустановочной продукции «Легранд», являются изысканными и стильными изделиями. Они могут иметь форму круга или квадрата и быть оформленными такими материалами как кожа, дерево, фарфор, золото, металл, мрамор и др. Механизм предлагается отдельно от рамки и может быть совместим с любой из них, которая подойдет к конкретному дизайну и оригинально украсит своим видом необходимое помещение;
3. Функциональность. HDMI-розетки этого бренда прекрасно адаптированы к взаимодействию со всеми необходимыми устройствами (ЖК-телевизоры, планшеты, ноутбуки, мобильные телефоны и пр.) и предлагаются потребителям, как в качестве ординарных изделий, так и как продукция с несколькими разъемами, обеспечивающими одновременное подключение самой разнообразной техники.

Приобретая HDMI-розетки фирмы «Легранд», потребитель всегда получает удовольствие от великолепного качества передаваемого видео- и звукового сигнала, а также от их отличного дизайна, безотказной работы и использования современных инновационных технологий.
