Газовая горелка из паяльной лампы своими руками: руководство по изготовлению и эксплуатации

Все, что нужно знать о газовых горелках

• Обычная пропановая горелка – это форсунка с регулятором, подключенная к подаче газа под давлением;
• Ацетиленовая горелка – это резак, для работы которого применяется газокислородная смесь.

На рисунке показаны горелки двух типов:

1. Инжекторные — кислород за счет более высокого давления подсасывает газ и направляет к смесителю;
2. Безынжекторные — кислород и газ подаются раздельно, но с одинаковым давлением.

Безынжекторные резаки конструктивно проще инжекторных горелок. Но инжекторные резаки, из-за высокого давления топливной смеси, используются при сварке и при резке металлов.

Собираем за 10 минут горелку для укладки рубероида

Для сборки понадобится:

• Форсунка и кран со старой газовой плиты (и ту, и другую деталь можно купить на строительном рынке. Цена копеечная);
• Газовый баллон (можно обойтись походным баллоном с объемом 10-20 литров);
• Соединительный шланг с накидными хомутами.

Иллюстрация	Описание этапа
	Соединяем форсунку с краном. Подсоединяем кран через патрубок к форсунке.
	Соединяем газовый баллон с горелкой шлангом. Соединения обязательно стягиваем накидными хомутами.
	Пробный запуск. При закрытом кране на горелке, открываем подачу с баллона. Подносим зажжённую спичку к соплу и открываем кран подачи газа.
	Регулировка факела. Поток пламени регулируем, поворачивая кран: против часовой стрелки – больше, по часовой стрелке – меньше.

Сборка портативного резака для домашней мастерской

Этот компактный инструмент, несмотря на небольшую мощность, дает пламя с температурой до +1000°С. Чтобы сделать газовую горелку в домашних условиях, нам понадобятся следующие материалы:

• Насосная игла для накачивания мячей;
• Тонкая игла от одноразового шприца;
• Пластиковая бутылка объемом 1,5-2 литра;
• Два комплекта капельниц с зажимами;
• Медная проволока диаметром 0,5 мм;
• Флюс и принадлежности для пайки;
• Ниппель от велосипедной или автомобильной камеры;
• Термоклей и пистолет.

На монтажной схеме показана горелка портативного безинжекторного резака. Дальше расскажу, как своими руками сделать инструмент по предложенной схеме.

Горелка, ресивер и соединительные шланги готовы, осталось подключить все элементы воедино.

Трубку от крышки газового баллончика подключаем к толстой игле. Трубку от бутылки-ресивера подключаем к тонкой игле.

Присоединяем насос к ниппелю ресивера и накачиваем 2-3 атмосферы. Если на насосе нет манометра, качаем по ощущениям. Надеваем крышку с трубкой на газовый баллон.

Горелка своими руками собрана и готова к применению. Как ею пользоваться?

• Ослабляем зажим на подачу газа;
• Поджигаем газ с конца иглы;
• Понемногу ослабляя зажим с воздухом, получаем такое же пламя, как на фото.

голоса

Рейтинг статьи

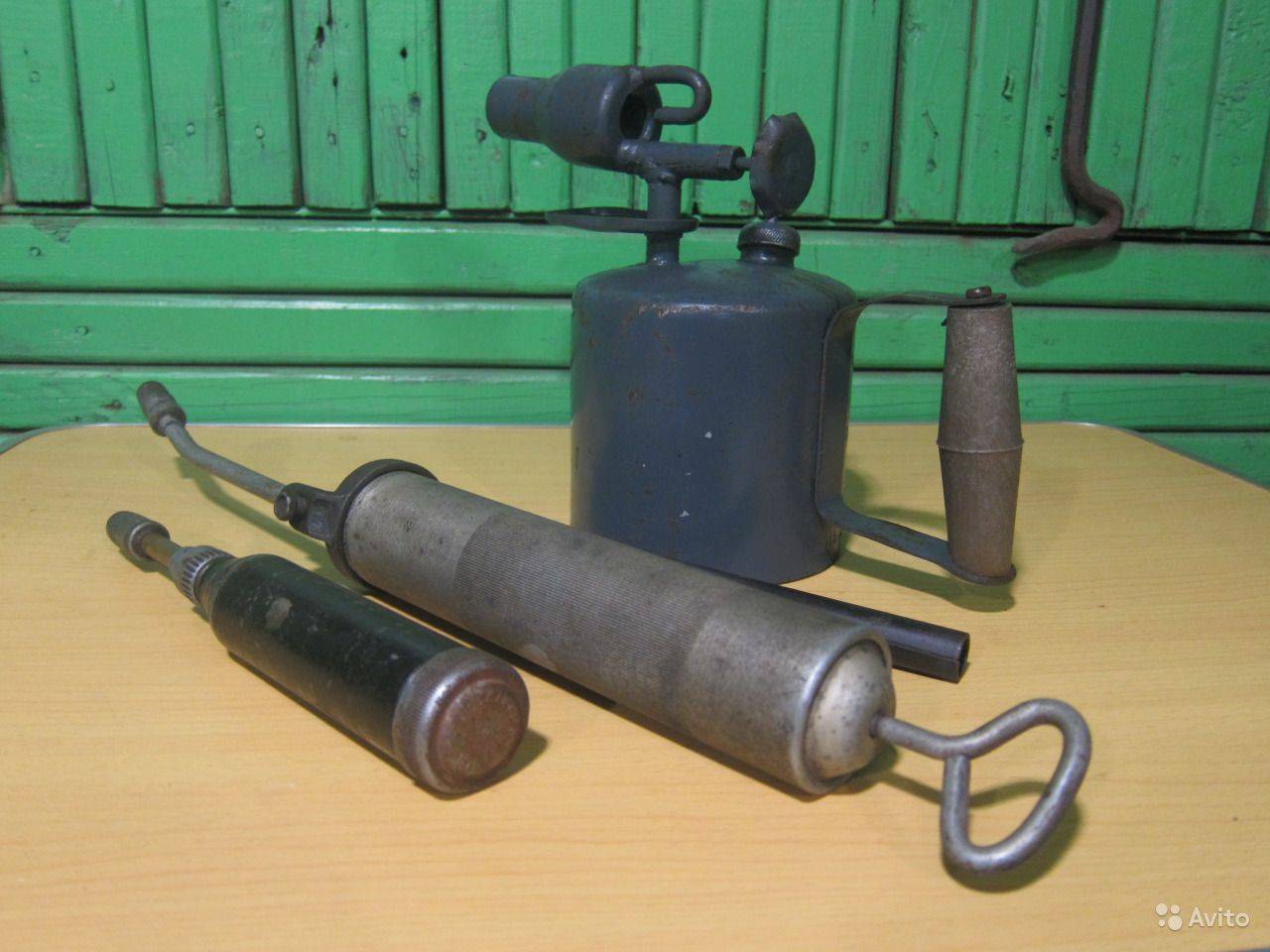

Паяльная лампа. Область применения и принцип работы

Паяльная лампа – изобретение относительно давнее, мало кто знает, что в 2031 году все желающие смогут отпраздновать круглую дату, 150-летие со дня создания данного полезного прибора Карлом Рикардом. Надо сказать, что за все прошедшее время конструкция прибора не изменилась и, не смотря на появление новых, современных инструментов, таких как промышленный фен, актуальность паяльной лампы сохраняется, а в некоторых случаях без нее и вовсе невозможно обойтись.

Где применяется лампа?

• Различные виды пайки вплоть до высокотемпературной твердыми припоями, поскольку температура пламени достаточно высокая до 1100 оС.
• Для легкоплавких материалов возможна даже сварка.
• Удаление старой краски с оконных рам путем ее разогрева и соскабливания. Удовольствие малоприятное из-за резкого запаха, выделяемого сгорающим ЛКП, зато эффективное.
• В деле ремонта, чтобы разобрать заржавевшие металлоконструкции или раскрутить заклинивший болт.
• На природе можно использовать для приготовления еды с применением нехитрого приспособления в виде изогнутой под 90 градусов трубы, надетой на горелку.
• Для смоления свиных туш
• Прочее (зависит от фантазии).

Лампа может заправляться различными горючими смесями жидких или легких углеводородов, либо же веществами, представляющими собой органические соединения, смесями газов: спирты, керосин, бензин, природный газ и т.д. Чаще всего используются бензиновые паяльные лампы и все большую популярность приобретают лампы, которые заправляют природным газом, они также конструктивно устроены совершенно по-другому, чем классическая конструкция.

Габариты приборов могут разниться в зависимости от размеров резервуара, в который заправляется топливо. Максимальный объем резервуара может быть до 2 литров, однако, учитывая, что «под завязку» заполненная лампа не будет работать (нужно оставить место для нагнетания воздуха и образования паров), эта величина корректируется до 1,8 л.

Используйте только качественное топливо для паяльных ламп. Например, спецбензин или бензин с октановым числом не менее 80. Низкокачественное топливо может создать взрывоопасную ситуацию, привести к засорению форсунки и преждевременному выходу прибора из строя.

Конструктивные особенности бензиновой лампы

Лампа состоит из двух частей: топливного резервуара и эжектора на выходе из которого происходит сгорание топливовоздушной смеси. Бензин заливается в лампу через специальное круглое отверстие в баке, которое затем герметично закрывается заглушкой. Герметичность обеспечивается резиновым уплотнителем.

С помощью встроенного насоса в резервуаре создается избыточное давление – это необходимо для того, чтобы обеспечить поступление бензиновых паров в эжектор. С помощью вентиля регулируется мощность лампы и величина пламени. Для керосиновых или спиртовых паяльных лам в конструкцию добавляется испаритель.

Для запуска лампы под горелкой –эжектором предусмотрено блюдце. В него наливают бензин, который затем поджигают. Занявшееся пламя нагревает эжектор. Внутри прибора образуются пары бензина, которые, благодаря избыточному давлению, созданному заблаговременно с помощью насоса, вытесняются в эжектор и, пройдя через форсунку, воспламеняются с образованием факела. Горение паров поддерживается путем подсоса воздуха в область сгорания.

В процессе разогрева лампы воздух с помощью насоса в целях безопасности в резервуар не закачивается, а валик –регулятор находится в положение «выключено». Валик-регулятор открывается только после достижения на горелке и испарителе достаточной температуры.

Меры безопасности при использовании

Помните про взрывоопасность сжиженного углеводородного газа, в том числе пропан-бутановой смеси и прочих газовых смесей, применяемых в газовом оборудовании. Как при испытаниях, так и при дальнейшем использовании газовой горелки соблюдайте правила безопасности.

Не используйте газовую горелку на расстоянии, ближе 10 метров от газового баллона, это нарушает правила безопасности и может привести к взрыву и пожару

Не имеет значения, изготовлена горелка на заводе или сделана своими руками, при ее неправильной эксплуатации и при неправильном обращении с газовым баллоном возможны следующие негативные последствия:

• возникновение пожара;
• взрыв газового баллона;
• получение ожога.

Ожог можно получить не только от открытого пламени, но и при прикосновении к нагретым поверхностям. Чтобы минимизировать риски, газовый баллон установите строго в вертикальном положении на ровной поверхности, в хорошо освещенном месте, но не под прямыми солнечными лучами и не в проходе или дверном проеме.

Расстояние от баллона до открытого огня должно быть не меньше 10 метров, а от источников тепла – не меньше 1 метра. Берегите баллон от ударов и падений. Не присоединяйте к нему больше одной горелки.

Проверяйте редуктор поквартально, горелку – ежемесячно, а шланг – ежедневно. Необходимость в ежедневной проверке шланга обусловлена его уязвимостью – даже небольшое механическое воздействие может привести к разрывам, появлению трещин, которые станут местом утечки газа, что должно быть исключено.

Риск утечки газа возрастает и при загрязнении форсунки и трубки поэтому необходимо прочищать их регулярно. Для осмотра и техобслуживания горелки, предварительно отсоедините ее от газового баллона.

При своевременном техобслуживании горелки ее пламя будет мощным и стабильным, что позволит выполнять сварку многих материалов при температуре около 1000 °C

Не отогревайте замерзший редуктор с помощью открытого огня. Работайте с горелкой на открытом воздухе или в хорошо вентилируемых помещениях. Отключайте электрическую сеть, если работаете рядом с электроприборами, не зажимайте и не перегибайте шланг, не обматывайте его вокруг пояса и т. п.

Закончив работу, обязательно закрутите вентиль баллона и наденьте на баллон защитный колпак.

Объем после доработки

Газовые горелки используются в быту и сельском хозяйстве, при строительстве и ремонте, при ремонте транспортных средств и оборудования,

Помимо перечисленных участков, газовые приборы используются в следующих целях:

• установка термоусадочных трубок;
• перед сваркой расплавить сварной шов;
• трубы отопительного водопровода из металла;
• битум отопительный для ремонта кровли.

Помимо вышеперечисленного, устройство служит для удаления лакокрасочных материалов путем обжига поверхности, для пайки материалов с температурой плавления около 1000 С. С его помощью можно готовить или разогревать пищу прямо на стройплощадке, кипятить воду для чая.

Как сделать бензиновую горелку для пайки своими руками: чертежи

Бензиновая горелка – это очень полезное устройство, которое можно использовать как в промышленности, так и в домашних или походных условиях. Ее основное предназначение – пайка различных металлических изделий под воздействием высокой температуры.

В отличие от сварочных аппаратов соединение выполняется за счет топливовоздушной смеси, горение которой сопровождается выделением большого количества энергии. Конструкция прибора не отличается высокой технологической сложностью, поэтому горелку на бензине можно изготовить самостоятельно.

Что лучше: купить или сделать своими руками?

На этот вопрос нельзя дать однозначный ответ. Естественно, гораздо проще приобрести бензиновую горелку для пайки в специализированном магазине – современные производители предлагают множество моделей различного назначения.

Обратите внимание, что некоторые агрегаты отличаются значительным весом, что снижает их мобильность – для перемещения подобных устройств необходимо наличие личного транспорта. Основными недостатками промышленных бензиновых горелок являются:. Основными недостатками промышленных бензиновых горелок являются:

Основными недостатками промышленных бензиновых горелок являются:

1. Высокая стоимость.
2. Высокие требования к характеристикам топлива.

При самостоятельном изготовлении у мастера имеется возможность самостоятельного выбора габаритов и массы будущего устройства. Примечательно, что кустарные изобретения работают на любом бензине, даже самого низкого качества.

Пошаговый процесс изготовления

Последовательность сборки самодельного устройства выглядит следующим образом:

1. Изготовление корпуса. С этой задачей лучше всего справится знакомый токарь. Требования к типу материала отсутствуют. Одна сторона должна быть открытой, а вторая – закрывается пробкой. В ней просверливаю отверстие под трубку.

1. Установка кольца в корпус. Оно должно быть изготовлено из металлической сетки.
2. Из стального листа вырезаем втулку с крюком.
3. Делаем держатель из твердых пород дерева.
4. Выводим конец трубки на уровень горелки, пропуская ее через корпус.
5. Вывод трубки запаиваем.
6. Просверливаем отверстие и вставляем топливный жиклер подходящего размера.

Для запаивания трубки не следует использовать мягкий медный припой, поскольку его основное требования – тугоплавкость. Обладая определенными навыками припой можно изготовить самому.

Профилактика засорения

Процесс эксплуатации неизбежно сопровождается засорением топливопроводных каналов и жиклера. Это связано с использованием топлива низкого качества. Нарушение проходимости приводит к тому, что бензин и воздух смешиваются в неправильной пропорции, что влияет на качество работы. Чтобы этого не случилось, специалисты рекомендуют применять следующие методы профилактики:

• Использовать бензин с низким октановым числом.
• Выполняйте чистку устройства после каждого применения.
• Добавляйте в топливо присадки для инжекторов.
• Периодически выполняйте чистку системы сродством для промывки карбюраторов. Она наиболее эффективно справляется с отложениями.

Особенности ювелирных

Бензиновые горелки для ремонта и изготовления ювелирных изделий стоят отдельно от прочих устройств. Их применяют для плавки драгоценных металлов. Аппараты характеризуются миниатюрными размерами и большой областью нагрева. В настоящее время на большинстве заводов используют высокоточные лазерные установки, которые повышают качество готового изделия.

Несмотря на то, что ювелирные горелки практически не производят, их использование актуально для ремонта ювелирных изделий. Именно поэтому современные золотых дел мастера очень часто задаются вопросом: «Как сделать ювелирные горелки своими руками?». На профильных форумах всегда можно найти описание и чертежи качественных моделей.

Чем отличается газовая горелка от паяльной лампы?

Паяльные лампы работают на жидком топливе: бензине, керосине, спирте. Как следует из самого названия, топливом для газовой горелки будет служить сжиженный углеводородный газ, а именно пропан-бутановая смесь, которая содержится в баллонах красного цвета.

Изменение конструкции и переход на газ дает следующие преимущества:

• повышается удобство пользования;
• повышается безопасность;
• расширяется сфера применения;
• снижается цена эксплуатации.

Работая с паяльной лампой, вы держите в руках не только горелку, но и резервуар с легковоспламеняющимся веществом. Вес 2-литровой паяльной лампы с полным резервуаром составляет около 4 кг. Высота и ширина соответственно более 30 см и 20 см. При таких характеристиках маневренность ручного инструмента крайне низкая.

В отличие от паяльной лампы горелка на газе обладает компактными габаритами, малым весом, хорошо лежит в руке и поэтому удобна для проведения разнообразных работ, требующих открытого, регулируемого пламени

Для газовой горелки резервуар не нужен. Убрав самую объемную часть паяльной лампы, вы получите компактный и легкий аппарат, который поможет выполнять различные виды работ, в том числе в труднодоступных местах.

Однако вам не придется держать в руке емкость с бензином или керосином непосредственно возле открытого огня, так как благодаря длинному шлангу расположить газовый баллон можно на достаточном расстоянии от рабочего места.

При температуре окружающего воздуха выше -20 °C, газовая горелка не требует подготовки перед использованием. Достаточно открыть вентиль на газовом баллоне, отрегулировать силу пламени и можно варить, паять, прогревать… Даже в 5-литровом баллоне запаса газа хватит на многочасовую непрерывную работу.

В отличие от газовой горелки паяльная лампа нуждается в предварительной подготовке вне зависимости от внешних условий. Необходимо налить в ванночку бензин или керосин и поджечь его, чтобы прогреть испаритель. Только при достаточном прогреве первая порция поступившего в испаритель жидкого топлива перейдет в газообразное состояние.

Расход жидкого топлива составляет 0,6-0,8 литров в час. Учитывая, что заправлять 2-литровую паяльную лампу можно только на ¾ от объема резервуара, запаса топлива хватит от силы на 2 часа. Затем придется снова брать канистру и доливать топливо в резервуар, но перед этим нужно еще подождать до полного остывания лампы.

Напомним, что открывать резервуар у неостывшей лампы нельзя, иначе возникнет контакт горячей горелки и паров бензина, что чревато воспламенением и взрывом. Только дождавшись остывания лампы вы сможете налить топливо в резервуар и ванночку и повторить всю подготовительную процедуру, включая прогрев и подкачку воздуха насосом, на что уйдет около 10 минут.

Паяльная лампа при нормальном функционировании источает запах бензина, который не только неприятен, но и вреден. При работе на жидком топливе сажа с копотью быстрее забивают отверстия в горелке и оседают на наружных поверхностях, пачкая руки и одежду.

Газ – самый чистый вид топлива, поэтому газовую горелку нужно чистить реже. Запаха газа во время использования горелки не должно быть в принципе, а его появление свидетельствует о неисправности аппарата, что требует немедленного прекращения работы и устранения причин утечки.

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток — отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

• Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
• Свод выполняется в виде арки, для удержания температуры.
• Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
• Опоры изготавливаются из уголков исходя из веса конструкции.

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Схема печи на отработке:

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

1. Откройте вентиль баллона;
2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
3. Контролируйте зажигание газа;
4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Переделки требует смесительная камера ,содержимое которой нужно удалить для снижения веса. Потребуется удалить кислородный ствол и кран. Образовавшееся отверстие запаять твердым припоем. Шланг, идущий от редуктора газового баллона, присоединить к штуцеру с левой резьбой М16 × 1,5.

Накидной гайкой на смесительной камере закрепить самодельный наконечник, согнутый под 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернуть фланец с приваренным к нему соплом.

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22 × 1,5. Конструкция сопла здесь аналогична соплу вышеописанной горелки. Самодельная газовая горелка готова к работе.

Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Конструкция мини газовой горелки

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Учимся паять газовой горелкой

Для осуществления паяльных работ лучше всего подойдет профессиональная газовая горелка. Для паяния деталей небольших размеров желательно использовать устройства, работающие на светильном газе или ацетилене.

Результаты, получаемые при работе горелок на светильном газе, более качественные. Также этот вид топлива более дешевый.

При спаивании деталей в небольших количествах желательно осуществлять предварительный прогрев деталей. Это сэкономит время и обеспечит однородный нагрев всех элементов узла. В результате получится избежать коробления и других дефектов.

Перед началом работы детали необходимо зафиксировать таким образом, чтобы во время пайки их не приходилось передвигать. Сделать это можно на верстаке или специальном приспособлении.

Перед самой пайкой в местах спая наносится слой флюса. Если необходимо во время работы добавить флюс, то горячий конец прутка припоя погружают в него.

При спаивании деталей из разных материалов пламя необходимо направлять на тот из них, который обладает более высокой теплопроводностью. Необходимо быть внимательным при работе с элементами разных размеров.

Важно, чтобы все компоненты были подогреты до одинаковой температуры. В связи с этим толстые детали необходимо прогревать дольше. Нельзя расплавлять припой в пламени инструмента

В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями

Нельзя расплавлять припой в пламени инструмента. В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями.

Припой будет затекать в более нагретые места спайки. Исходя из этого, пламя необходимо направлять перед припоем. Если он не затекает в шов, то это значит, что деталь не прогрелась до необходимой температуры.

Не следует прогревать места спая в течение слишком длительного времени, ибо это может привести к изменению состава припоя, то есть к его выгоранию, и уменьшению эффективности действия флюса.
