Системы защиты от протечки воды

Правила проведения монтажа системы против потопа

Основное преимущество любой современной системы защиты от протечек состоит в простоте сборки и быстроте проведения монтажных работ. Приобретая систему предупреждения потопа, вы получаете своего рода конструктор, отдельные части которого соединяются при помощи специальных разъемов.

Веское преимущество сделанных в заводских условиях систем сигнализации о протечке и аварийном заливе заключается в простоте сборки и установке компонентов (+)

Работы по монтажу системы следует начать с составления подробной схемы, на которой будет четко указано место размещения каждой из составных частей. После разработки плана необходимо проверить длину проводов и определить достаточно ли ее для подключения датчиков и кранов к блоку управления.

Монтажные работы проводят в следующем порядке:

1. Разметка участков, на которых предусмотрена установка контроллера, кранов и датчиков.
2. Прокладка и соединение монтажных проводов.
3. Врезка шаровых кранов, оснащенных отсекающими клапанами с электромеханическим или электромагнитным приводам.
4. Монтаж датчиков протечки.
5. Установка блока управления (контроллера).
6. Подключение и проверка.

Одним из наиболее сложных моментов установки защиты от протечек является врезка шаровых кранов. Ошибка при врезке кранов может свести на нет все усилия.

Галерея изображений

Внешнее расположение. Датчики укладывают непосредственно на пол контактами вниз. Корпус датчика можно зафиксировать с помощью строительного клея или двустороннего скотча.

Внешнее расположение устройств чаще всего применяют, если система контроля протечки монтируется уже после завершения отделки и установки сантехники.

При наружной установке датчика его нужно расположить пластинами вниз и зафиксировать с помощью строительного клея либо скотча. Датчик должен легко сниматься для обслуживания

Установка датчика утечки воды своими руками вызовет еще меньше трудностей, если в системе предусмотрены беспроводные датчики.

В этом случае не придется переживать об эстетической стороне вопроса, не нужно штробить стены и пол или маскировать провода в плинтус. Беспроводной датчик легко монтируется на любую поверхность, так как оснащен крепежом.

Правила монтажа контроллера

Контроллер должен располагаться в удобном для обслуживания месте. Лучше всего размещать контроллер поблизости запорных вентилей, его можно закрепить на стене с помощью кронштейнов или спрятать в нишу.

Учтите, что питание блока управления обеспечивает силовой шкаф, поэтому к контроллеру должны быть подведены фаза и ноль.

Контроллер может быть установлен практически в любом удобном месте, но лучше всего его размещать недалеко от электропроводки и запорных вентилей, так меньше придется прокладывать провод

После закрепления контроллера можно выполнить его подсоединение к электросети и произвести подключение электроуправляемых клапанов.

Подсоединение проводов выполняют через специальные клеммные разъемы, пронумерованные и подписанные для удобства монтажа. На контроллере и в инструкции четко указано, куда и какой провод должен быть подсоединен.

Остается подключить в соответствующие разъемы датчики утечки воды и сборку системы можно считать завершенной. Если стандартной длины провода будет недостаточно, то надо выполнить их удлинение. Производители гарантируют работу системы даже в том случае, если датчик удален от блока управления на 100 м.

Проверка работы системы

После нажатия кнопки включения контроллер проведет диагностику и подтвердит готовность к работе зеленой лампочкой индикатора. Перед тем, как доверить безопасность своего дома системе, не лишним будет провести ее диагностику.

Для этого достаточно пластины одного из датчиков смочить водой. Если система работает правильно, то вы услышите звуковой сигнал, лампочка индикатора станет гореть или мигать красным светом, а электрические клапаны перекроют подачу воды.

После попадания воды на контакты датчика контролер подает шумовой и звуковой сигнал, одновременно с этим в считанные секунды перекрывая электромагнитные клапаны

Для разблокировки системы датчик следует насухо протереть и установить на место. Питание контроллера нужно отключить и включить заново. После проведения самодиагностики система контроля за протечкой воды снова готова к работе.

Как работают датчики протечки воды

Несмотря на огромное количество приборов, имеющихся в продаже, для людей, способных работать с простыми деталями и схемами, датчик протечки воды своими руками – оптимальный выход из положения. Копеечные составляющие, смонтированные по простому принципу в стационарную систему не только не делают ощутимой бреши в семейном бюджете, но и работают намного надежнее.

Принцип работы системы против протечки

Приборы, способные проинформировать о наличии в системе протечек воды, вне зависимости от их функциональности, внешнего вида и способа размещения, построены по общему принципу. Природная разница в электропроводности воздушной и водной среды, при попадании жидкости из аварийной трубы на один из установленных электродов дает моментальное замыкание электрической цепи. Далее запускается схема действий, предусмотренная конкретным прибором:

• после поступления тревожного сигнала на контроллер, просто перекрывается размещенный на вводе электромагнитный клапан;
• сигнал установлен звуковой или световой, или подаются сразу оба вида тревожного оповещения;
• запускается автоматическое устройство для откачки воды;
• датчики воды в квартире устанавливаются в проблемных местах и позволяют моментально определить локализацию аварийного сегмента.
• прибору потребуется от 2-х до 30 секунд, чтобы перекрыть поступление воды, и это время зависит от его типа;
• если такое устройство монтируется на системе подачи горячей воды в трубах отопления, оно не может перекрыть водяной поток, но все же просигнализирует об аварии.

Что входит в защиту от протечек

В состав типовой установки может входить вариабельное количество элементов, которое определяется типом выбранной системы. Обязательно необходим беспроводной датчик утечки воды – он контролирует потери жидкости, понадобятся и датчики с проводами. В некоторых устройствах предусматриваются источники питания, обеспечивающие отключение воды при протечке, даже если в электросети отсутствует напряжение.

Область применения устройств контроля над протечками жидкостей

Утечка и подтекание жидкости – распространенное явление, от которого не застрахованы жильцы квартиры с централизованным водоснабжением или частного дома с автономной системой водоснабжения. Установка датчика при вселении или замене труб в капитальном ремонте, позволит не беспокоится об аварийной ситуации, даже если хозяева жилища в отъезде.

Датчик утечки воды в квартире – не единственная область применения: контролировать уровень жидкости нужно в инженерных системах, установленных в подвалах, подземных коммуникациях, и а местах с доступом, затрудненным для визуального осмотра. Не помешает такое устройство на трубах водяного отопления, даже если он просто сигнализирует о неисправности. В промышленных масштабах, используя различные принципы действия, можно контролировать цистерны, вагоны-резервуары, баки для хранения сырья или готовой продукции, емкости различного размера, системы водообеспечения, расположенные на значительном расстоянии.

Поэтапная установка системы

Установка системы от протечки воды похожа на конструктор, так как каждая деталь соединяется с другой через подготовленные точки. Для монтажа даже не потребуется помощь мастера.

Перед началом работ необходимо составить точную схему расположения защиты. Это позволит определить длину схемы подключения датчиков и измерителей в домашней обстановке.

Порядок работ включает следующие этапы:

1. Разметка точек.
2. Прокладка кабеля.
3. Врезка кранов.
4. Установка датчика.
5. Монтаж модуля управления.
6. Подключение.
7. Проверка на работоспособность.

Самым трудным этапом является крепление крана. Причина сложности заключается в необходимости соединения нескольких материалов.

Нужно перекрыть воду и разрезать водопроводную трубу в точке рядом с вентилем. Производится удаление счетчика и монтаж отсекающего клапана. После счетчик устанавливается на место, а вырезанный кусок вваривается обратно.

Где расставлять датчики

Монтаж датчика протечки допускается в местах, где возможен прорыв. Нужно просчитывать точку вклинивания так, чтобы при аварии жидкость из трубы капала на него. Если вода льется мимо, то защита не заметит неполадок и не сможет перекрыть течение в водопроводе. Если поверхность пола наклонена, то датчик располагают в самой нижней части квартиры (именно туда попадет первая вода).

Устанавливать датчики защиты от протечек рекомендуется в местах с самым высоким риском попадания влаги при аварии. К ним относятся точки:

При наличии уклона в помещении монтаж датчиков системы протечки воды предполагается в самой низшей точке.

Подключение возможно напольное или внутреннее. Если выбран напольный метод, то пластина располагается контактами вниз, а фиксация производится при помощи клея или скотча. К такому методу приходят в случаях, когда сантехническое оборудование было установлено до момента подключения датчика.

В случае внутреннего подключения элементы интегрируются в стену. Для предотвращения некорректного срабатывания защиты ее контакты располагают на высоте 3–4 миллиметра над поверхностью. Чтобы исключить замыкание, провод питания укладывают в гофрированную трубу. Корректная работа продолжается независимо от удаленности модуля от определителя.

Где ставить краны/клапаны с электроприводом

Устанавливать клапаны необходимо между ручными вентилями, ограничивающими поступление воды, и датчиком. Если кран вмонтирован вместо вентилей, за это полагается штраф, так как такое решение незаконно.

Для увеличения срока действия системы рекомендуется устанавливать фильтры очистки перед узлом. Отдаление клапана от контроллера допускается на расстояние до 100 метров, что необходимо для быстрого реагирования на аварийную ситуацию.

Как правильно подключить оборудование

Части, изготовленные из металлопластика, должны прижиматься контргайкой. Если конструкция выполнена из полипропилена, то соединение осуществляется при помощи разъемных муфт или пайки. Чтобы питать шаровый кран достаточным количеством электроэнергии, к нему проводится силовая линия от блока распределения.

Контроллер должен располагаться неподалеку от вентилей. Питание к устройству поступает от силового шкафа, поэтому к системе подводят фазу и ноль. Для соединения проводов используются разъемы с нумерацией. После установки системы Нептун от протечек и подключения переходят к тестированию созданной защиты.

Как проверить на надежность

Когда монтаж защиты от протечек завершен, переходят к тестированию. Для этого необходимо активировать модуль управления, где при подаче электроэнергии должен загораться индикатор зеленого цвета.

Теперь датчик воды смачивается, тогда на модуле активируется красный диод, что сигнализирует об отсечении клапанов водоснабжения соответствующим звуковым импульсом. Чтобы разблокировать трубы, потребуется высушить индикатор и перезагрузить устройство.

Аквасторож Классика 2х15 TH39

В комплектацию системы входит блок контроля, четыре датчика покрытыми хромированным сплавом, который уберегает их от окисления, а также два крана с электроприводом и адаптер для подключения к сети в 220 вольт. Система питается от классических батарее 1,5 V, которых понадобиться три штуки. Устройство достаточно качественное и эффективное. Оно экономит заряд батареек, что позволяет использовать один комплект 3 года. Сама по себе система имеет срок гарантированной работы — 7 лет. Краны изготовлены из латуни и могут выдерживать давление до 16 атмосфер. В случае аварии срабатывает звуковое оповещение и идет автоматические перекрывание воды.

Выбор места монтажа

Монтаж датчиков обычно осуществляется около вероятных мест возникновения протечек:

• стиральная машина;
• унитаз;
• ванна;
• раковина.

Взаимодействие датчиков с блоком управления может быть проводным и беспроводным. Безусловно, беспроводные гораздо практичнее, но их работу невозможно проверить. При проводном способе контроллер может контролировать работу датчиков, а значит, вовремя сигнализировать об их повреждении или потере. Блок управления следует размещать на стене, причем место не имеет значения, главное — минимизировать длину используемых проводов.

Краны для отсекания воды необходимо установить на вводе в дом после установки счетчиков. Система функционирует как от электросети, так и от источников питания.

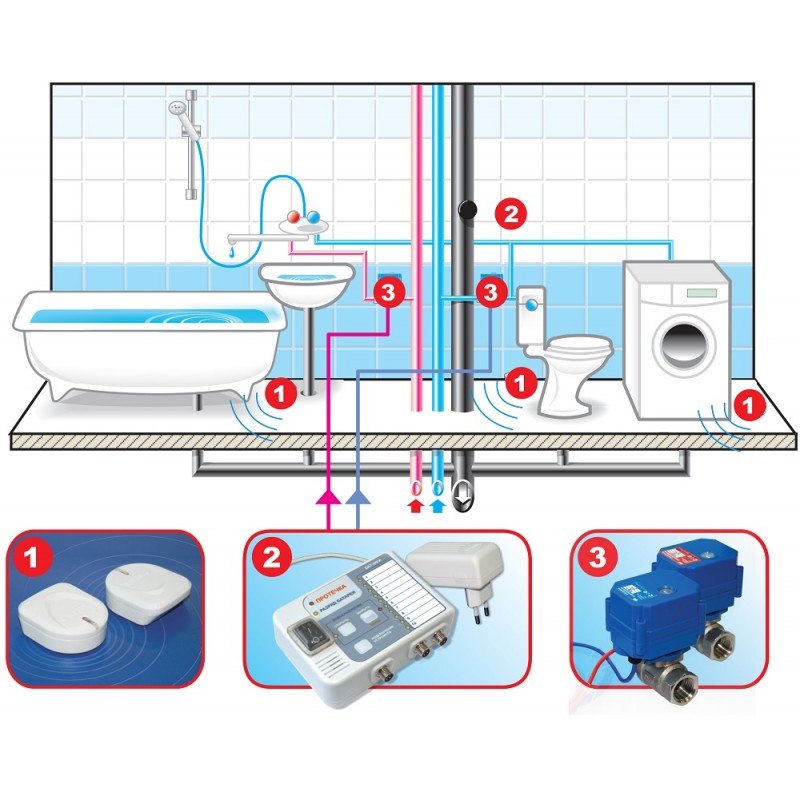

Состав и схема устройства типовой защиты

Стандартная комплектация включает в себя:

1. Краны шарового типа с электроприводом, при помощи которых и реализуется функция блокировки потока воды в трубах. Задвижка прерывает подачу и сообщает о произошедшей аварии. Из минусов клинового способа перекрытия воды — необходимость установки крана на каждый трубопровод, а их диаметр может отличаться. Так, установка Нептун от протечек имеет размер клапанов от 1 до ½, Подробнее о доступных габаритах нужно уточнять в инструкции к конкретному устройству.
2. Контроллер для управления. Отсюда поступает сигнал в краны для перекрытия воды, после чего отправляется уведомление владельцам санузла. Блок может подсоединяться к датчику проводным или беспроводным методом. Панель дает основную информацию о состоянии кранов и уровне заряда.
3. Датчик. Бывает автономным или подключаемым к сети электроэнергии. Местом установки выбирается точка с риском утечки.

В качестве дополнения могут прилагаться передатчики для управления устройством на расстоянии через Wi-Fi или с возможностью оповещения о состоянии водопровода по СМС. Количество дополнительных функций напрямую влияет на стоимость защиты. Богатые комплектации встречаются у моделей с ценой выше среднего уровня.

Как и из чего сделать корпус для сигнализатора

Корпус для сигнализатора должен быть таким же миниатюрным. Самый подходящий по размерам вариант – крышка от литровой банки из-под молока или от упаковки с мыльными пузырями.

ФОТО: YouTube.comЧтобы сделать корпус сигнализатора, нужна не только крышка, но и винтовая часть, которую нужно отрезать от флаконаФОТО: YouTube.comВинтовую часть нужно запаять с одной стороны кусочком пластика. Используйте для этого клеевой пистолет, а для стенки может пригодиться пластиковый блистер. Сделайте в нем отверстия горячей спицей для того, чтобы продеть контактные проводкиФОТО: YouTube.comКрышкой сигнализатора будет крышка от упаковки. Нужно сделать в ней раскалённой иглой несколько отверстий, чтобы звук сигнализатора был отчётливо слышенФОТО: YouTube.comОстаётся только соединить крышку с винтовой частью, вся схема спрячется внутри

Вы получите очень миниатюрный датчик, который можно спрятать под раковиной или ваннойФОТО: YouTube.comПри контакте с водой пищалка сработает и привлечёт ваше внимание. Вы сможете вовремя среагировать и устранить протечку. Watch this video on YouTube

Watch this video on YouTube

Предыдущая ИСТОРИИСмекалка мастера: лайфхаки в работе с простыми инструментами Следующая ИСТОРИИКонструктор для взрослых: как собрать стул из пластиковых труб

Область применения устройств контроля над протечками жидкостей

В быту датчики протечки устанавливают в комнатах, где присутствует вода. Это ванные комнаты, туалет и кухня. Протечки возможны и в системах отопления, поэтому их монтируют совместно с нагревательными приборами.

Что же характеризует работу контрольных приборов?

1. Приборы контроля над состоянием гидросистем в квартире потребляют совсем немного энергии в «спящем» режиме. На практике это энергопотребление не превышает значение 1-3 Вт.
2. В момент возникновения чрезвычайной ситуации исполнительные механизмы потребляют от 10-12 до 25-30 Вт. Это повышение потребления энергии длится в течение всего нескольких секунд, необходимых для того, чтобы перекрыть подачу воды или теплоносителя в системе отопления.
3. На промышленных производствах используют аналогичные приборы, электронный датчик уровня воды даст сигнал о резком изменении показателей.
4. Своевременно сработает защита, которая предотвратит аварию или иное вредное воздействие на станки и обслуживающий персонал.
5. Не только в производственных цехах работают приборы контроля над уровнем воды. В водохранилищах используются устройства, которые предупредят о возникающих проблемах – снижении или повышении уровня.

Своевременное оповещение и прекращение подачи воды или наоборот сброс через сливные устройства поможет предотвратить трагедию.

Виды

«Антипротечки» воды классифицируются по базовым принципам:

• Поплавковый. Главная особенность 一 способность плавать на поверхности жидкости.
• Ультразвуковой. Использует свойство распространения звука в воде.
• Электродный. Он оценивает электропроводность жидкости в своей работе.
• Емкостной. Результат работы основан на чутком измерении емкости между параллельно установленными пластинами.
• Радарный. В основу данного вида легло изменение свойств потока при перемещении внутри трубопроводов и открытых руслах.
• Гидростатический. Такой тип определяет величину давления столба жидкости.

О безопасности

Еще в процессе монтажа системы, на этапе прокладки труб и подключения всех потребителей воды в моей голове неоднократно возникал такой вопрос:

И мои опасения имели под собой вполне четкую математическую основу. Дело в том, что система настроена на поддержание давления на уровне 3 атмосфер, соответственно все краны, узлы и соединения всегда находятся под высоким давлением (для сравнения, типичное давление в колесе легкового автомобиля составляет порядка 2,2 атмосфер).

Выходит, если произойдет прорыв, то насос будет не переставая качать воду со скоростью 55 литров в минуту. За час на поверхность будет поднято около 3300 литров! Это 3 кубических метра воды!

В моем случае санузел совмещен с техническим помещением, и объем всей комнаты составляет 20 кубических метров, для полного затопления которого достаточно 7 часов непрерывной работы насоса в случае прорыва в системе. Естественно, в такой ситуации вода будет распространяться по соседним комнатам, а также уходить под пол, в чем совершенно нет ничего хорошего Одна только мысль об этом до сих пор приводит меня в ужас…

Рейтинг датчиков протечки воды

Составить рейтинг лучших датчиков протечки воды помогли эксперты, которые провели тестирование, позволяющее выявить все достоинства и недостатки электронных устройств. Также специалистами были рассмотрены отзывы покупателей, использующих технику на протяжении долгого времени. Отбор номинантов в ТОП происходил по следующим критериям:

• Принцип работы;
• Тип соединения;
• Система питания;
• Сопряжение с другими устройствами;
• Материал корпуса;
• Длина и качество провода;
• Площадь работы;
• Функционал;
• Цена.

Изучив все перечисленные параметры эксперты смогли составить полные обзоры номинантов, попавших в ТОП. Для удобства читателей все они представлены в категориях, определяющих их тип.

Лучшие накопительные водонагреватели

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

• Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
• Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
• У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

• У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
• Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
• Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

• У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
• Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
• Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
• У Аквасторожа пожизненная гарантия на любые датчики.
• У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Системы ARMAControl

Компания занимается выпуском систем и комплектующих для промышленного и бытового водоснабжения. Отличительная черта продукции — приемлемая стоимость при сохранении качества.

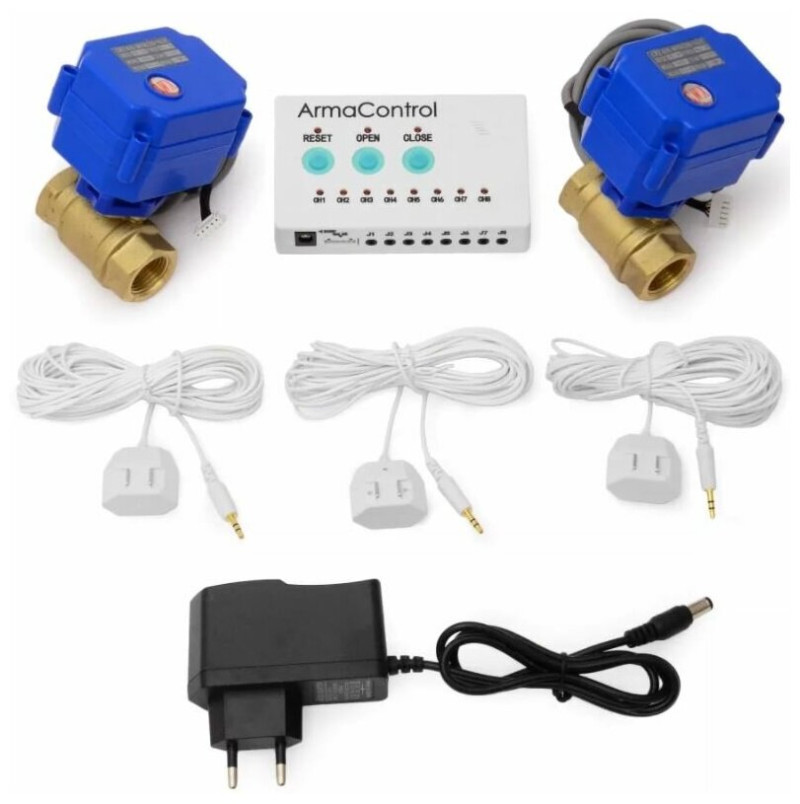

ARMAControl -1 G 1/2″

Надежное, простое и недорогое приспособление, где в качестве исполнительного механизма выступает шаровый кран с электроприводом. В комплекте идет 2 крана, что позволяет устанавливать систему, когда в узел приходит и холодная, и горячая вода. В базовой комплектации уже идет 3 датчика, а максимально на 1 контроллер можно подключить до 8, что позволяет полностью взять под контроль места возможных протечек. Диаметр труб, на которые могут быть установлены элементы системы — 1/2″.

Комплектация:

1. Центральная консоль — 1 шт.;
2. Шаровый кран — 2 шт.;
3. Датчики протечки — 3 шт.;
4. Адаптер питания — 1 шт.;
5. Разветвитель для кранов — 1 шт.

	Технические характеристики:	Описание:
1	Способ передачи сигнала	Проводной
2	Питание	220 В
3	Максимальное количество датчиков	8
4	Максимальное количество кранов	4
5	Давление	16 Бар
6	Способ инсталляции	Накладной
7	Время срабатывания	5 секунд
8	Материал изготовления кранов	Латунь
9	Материал штока и шара	Нержавеющая сталь
10	Страна изготовитель	Россия

система ARMAControl -1 G 1/2″
Достоинства:

• Время закрытия крана – 1 сек;
• Работает без Wi-fi;
• На датчиках установлены чувствительные сенсоры с обеих сторон.

Недостатки:

Отмечается часто встречающийся брак.

В ассортименте компании есть системы для труб разного диаметра, кроме описанного выше.

Схема сигнализатора затопления

На рисунке 1 показана очень несложная схема сигнализатора затопления, которая включает световой и звуковой сигнал если в подконтрольном ему месте становится влажно.

Датчик затопления представляет собой тряпку, в которую прошиты два оголенных провода, так чтобы они не соприкасались друг другу, но шли рядом на расстоянии 10-20 мм друг от друга по всей длине тряпки. Тряпка имеет вытянутую форму, чтобы её можно было положить на пол под проблемную трубу.

Рис. 1. Принципиальная схема самодельного сигнализатора затопления.

Провода, прошитые в тряпке, на схеме обозначены как Е1 и Е2. Если тряпка сухая, то сопротивление между ними многократно больше сопротивления резистора R2. Напряжение на затворе полевого транзистора VT1 равно нулю либо недостаточно, и он закрыт.

Если тряпка мокрая или влажная, сопротивление между Е1 и Е2 становится существенно ниже сопротивления R2, и напряжение на затворе VT1 становится достаточным для его открывания. Транзистор открывается и пропускает ток через последовательную цепь из мигающего светодиода HL1 и «пищалки» BF1. Светодиод мигает, а «пищалка» звучит прерывистым звуком.

Правила проведения монтажа системы против потопа

Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.

Порядок проведения работ включает в себя:

• разметку точек монтажа;
• прокладку проводов;
• врезку кранов;
• установку определителей протечки;
• монтаж управляющего модуля;
• подключение и проверку системы.

Внешний вид, установленного защитного контура системы.

Врезка шарового крана

Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.

Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.

Установка датчиков протечки воды

Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него. Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия

В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования

Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.

Схемы подключения датчика протечки воды.

При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.

Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.

Правила монтажа контроллера

Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.

Проверка работы системы

При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.

Как выбрать защиту против потопа

Можно собрать комплекс защиты самостоятельно. Для этого подойдут датчики RWD2, swf, EZVIZ T10, Rubetek RS-3220, Actidata FS1 и контроллеры SAURES R1.

При выборе датчика затопления важно учесть следующие факторы:

• Цена. Если вас устраивает стандартный набор опций, ограничьтесь бюджетным комплектом.
• Источник питания. В квартирах, где во время планировки не спроектировали встроенную систему защиты от подтопления, легче использовать устройства на батарейках.
• Простота установки. В комплекте с датчиком идет руководство пользователя с подробными инструкциями, поэтому монтаж доступен даже обывателю.
• Число заводских датчиков в комплекте и возможность подключения сторонних модулей.
• Функция автономной работы при отключении электроэнергии.
• Скорость перекрытия кранов

В последних моделях производители предлагают десятки дополнительных опций, на которые тоже стоит обращать внимание
