Чудо печь на солярке: инструкция по применению

Обогреватель своими руками

Безусловно, печь на солярке для жилых помещений, гаражей, теплиц и других небольших объектов, можно приобрести в магазине. Цены на них приемлемые. Но не менее качественную модель можно сделать самостоятельно.

Существуют несколько видов печей на керосине, солярке или отработанном масле, то есть на жидком топливе. Каждая имеет свои достоинства и недостатки.

Печь на жидком топливе сделанная своими руками, не будет особо отличатся качеством от купленной в магазине

Из двух бачков

Состоит такой вариант печи из двух частей круглой или прямоугольной формы. В нижнюю, выполненную в виде ёмкости на ножках, заливается отработанное мало или солярка. Здесь жидкое горючее, испаряясь, проходит стадию первичного горения. Нижняя емкость соединена с верхней с помощью перфорированной трубы, в которой происходит вторичное горение. В самой трубе проделывают множество отверстий, которые осуществляют подачу вторичного воздуха.

Крышка на нижней ёмкости имеет два отверстия: для заливки горючего и с заслонкой, помогающей регулировать интенсивность горения. Само же горение осуществляется за счёт естественной подачи воздуха, то есть тяги.

Такая печь имеет высокий КПД и хорошо обогревает помещение, но имеет ряд недостатков.

Во-первых, при попадании в горючую жидкость даже малого количества воды начинают происходить неприятные громкие выхлопы, зачастую с языками пламени или искрами из горящего масла, что может стать причиной пожара.

Во-вторых, как при розжиге, так и в процессе эксплуатации, такая модель распространяет неприятный запах. Это может стать серьёзной проблемой при использовании печки в жилом помещении.

Подобная модификация не требует использования особенных материалов и может быть изготовлена из подручного сырья. Это объясняет ее огромную популярность.

Подробнее о печке из баллона:

Модель капельница

Подобный вариант печки хоть и является технически более сложным для самодельного производства, однако более безопасен и эффективен. Раньше ее использовали в полевых условиях. Печку можно назвать армейской, так как нередко именно военные или геологи мастерили подобные аппараты.

В основе работы печки для теплицы на солярке или другом жидком топливе лежит метод капельной подачи в камеру сгорания. Для реализации такого проекта можно воспользоваться старым газовым баллоном или трубой большого диаметра. Внизу располагают небольшую ёмкость, наподобие чаши, где будет происходить горение дизтоплива.

Сверху до самой чаши устанавливают перфорированную трубу, через которую поступает воздух. За счёт этого печь получается особенно экономичной, так как происходит не только горение паров топлива, но и пиролизных газов.

Внутри трубы для подачи воздуха устанавливается трубка, по которой подаётся топливо. А сам бак с горючим располагается на удалении от основной конструкции, что делает установку более безопасной. Интересно выполнено дозирование топлива. Здесь находит своё применение обыкновенная капельница, а подача регулируется дозатором от неё.

Такая печь может работать не только на солярке, но и на отработке

Нелишним будет сделать дополнительно ещё два отверстия, одно из которых выполняет роль смотрового окошка, а второе предназначено для чистки агрегата изнутри. Они же будут действовать в качестве взрывного клапана при необходимости.

Для того чтобы увеличить производительность такого обогревателя, можно для нагнетания воздуха добавить вентилятор с возможностью регулировки. Это даст не только более качественное горение, повышение температуры и КПД, но и возможность более точного регулирования температуры.

Полученная модель печки-самоделки может работать как на дизельном топливе, так и на отработанном масле.

Достоинства обогревателей на солярке

Говоря о преимуществах, которыми обладают отопительные котлы на солярке, внимание следует заострить на следующих из них:

• способность управлять работой системы на расстоянии, то есть без непосредственного вмешательства. Такая возможность во многом облегчит жизнь тем хозяевам, которые не привыкли систематически колоть дрова и долго растапливать котел – благодаря дистанционному управлению, термостат котла самостоятельно справится с подачей топлива и розжигом;
• несмотря на то, что работа газового механизма является более экономной, отопительный котел на солярке можно оборудовать в любой местности, не опасаясь отсутствия точки подачи газа. Кроме того, для его установки не потребуется получать каких бы то ни было разрешений, достаточно будет лишь приобрести желаемое устройство;
• для монтажа газового оборудования обязательно требуется помощь квалифицированного специалиста, которые обычно представляют широкий список требований не только непосредственно к устройству, но и к участку его установки, в то время как отопительный котел на солярке можно монтировать своими руками в любом месте. При желании можно обратиться за помощью к специалистам, но лишь затем, чтобы посмотреть различные фото образцов этих котлов и варианты их расположения;
• обогреватель на солярке является более выгодным по сравнению с аппаратом, функционирующим от электричества. Так, расход солярки на отопление дома является меньшим, если проводить аналогию с электроэнергией.

Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Как переделать буржуйку на жидкое топливо

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

Чертежи печи с каменкой, пригодной для доработки на солярку

Для гаража

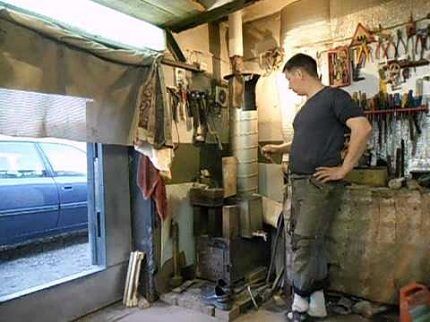

Печь на солярке и отработке для гаража

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

• Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
• Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
• Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
• Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
• Отдельный дефлектор не нужен, им служит крышка лежака.

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Но это еще не все. Вследствие того же большего тепловыделения испарение топлива и горение паров будут интенсивнее. Часть топливного пара будет сразу отброшена в сторону, не сгорит и станет накапливаться в объеме котла, что может привести к взрыву. Поэтому на выходе топливопровода ставят завихритель, и конструкция дефлектора будет иной, чем в капельной буржуйке.

Схема системы отопления с капельным котлом на солярке

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Чертежи капельных котлов на солярке для водяного и воздушного отопления

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.

Чертежи капельного котла на солярке для системы водяного отопления с термосифонной циркуляцией

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.

Чертеж распылительной головки эжекционной горелки для жидкого топлива

4 Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу вентиляционной системы. Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

• Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
• Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
• Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
• Доступность источника энергии. При выборе отопительной системы принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
• Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
• Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображенийФото из Такой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоныВладельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало местаДля обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибораМодели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделямиОтопление инфракрасным обогревателемСамодельная буржуйка на твердом топливеГазовая теплопушка в гаражеЧудо-печка на солярке

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Розжиг

Розжиг лучше осуществлять на улице, а уж потом заносить работающий прибор в дом (это позволит избежать неприятных запахов в помещении).

Если печь длительное время не использовалась, перед началом розжига её нужно почистить. Снимается решётка, горелка, бак на задней стенке, вытаскивается весь топливный узел. Все детали прочищаются, натирается экран-отражатель.

Очень важно установить прибор строго горизонтально, иначе будет сложно добиться равномерного горения фитиля по всей его протяжённости. Затем розжиг:. Затем розжиг:

Затем розжиг:

1. В съёмный бак заливается топливо.
2. В горелку устанавливается новый фитиль (скручивается кольцом в нижней части горелки).
3. Горелка и решётка возвращаются на прежнее место.
4. Вентиль немного откручивается, что даёт доступ топлива к фитилю.
5. Открывается передняя панель, которая выполняет роль дверцы.
6. Зажигается край скрученной бумаги и подносится к горелке снизу.
7. Когда топливо хорошо разгорится, и пламя поднимется выше решётки, вентиль полностью закручивается (о том, что произошёл достаточный нагрев, скажет раскалённый до красна низ горелки).
8. Дождавшись, пока пламя начнёт тухнуть, вновь его открутить, но уже на ту интенсивность, которую хотелось бы достичь.

Когда нужно выключить печку, до упора закручивается её вентиль.

Пока у пользователя мало опыта в обращении с печкой, очень сложно добиться ровного горения фитиля (это может занять более получаса).

Но если опыт розжига есть, но всё равно никак не удаётся получить синее пламя по всему фитилю, это может быть одна из следующих проблем:

• Неровная поверхность, наклон печи.
• Цилиндр горелки ещё не прогрелся полностью.
• Износился фитиль (он слегка подгорает каждый раз и чем больше используется, тем более повреждается).

Изношенному фитилю можно попробовать продлить жизнь, просто перевернув его, или подрезав ножницами горелый край. Чтобы фитиль служил дольше, его можно периодически промывать в керосине.

Критерии выбора

Основными критериями выбора печи на солярке заводского изготовления являются:

• диапазон тепловой мощности;
• материал изготовления;
• конфигурация и размеры изделия.

Мощность

Для выбора печи по мощности исходят из следующего соотношения: на 10 м² обогреваемой площади — 1 кВт мощности. Соответственно для гаража в 20 квадратных метров потребуется прибор мощностью 2,0 — 2,5 кВт, для помещения большей площади, например, 40 — 50 квадратных метров — модель мощностью 5 кВт.

Материал

Корпус прибора должен быть изготовлен из стойкого к коррозии и жаропрочного материала. Лучшими по этому критерию будут печки из нержавеющей стали или чугуна.

Зима/лето

Основной деталью в заводских моделях печей на солярке является горелка или колба. Ведь именно с её помощью вырабатывается тепло. Она может изготавливаться из:

• металла;
• стекла.

Металлический тип горелки из металла менее эффективен чем стеклянный, но более прочный и может использоваться для приготовления пищи летом. Если прибор будет использоваться только как отопительный, то лучше выбрать модель со стеклянной горелкой. Но на ней лучше не готовить, так как случайное попадание воды может привести к появлению трещин на её поверхности.

Цена

Цена прибора зависит от мощности прибора, количества горелок, габаритов и производителя. Печку отечественного производства можно купить за 1800 — 5000 рублей, импортные приборы такой же мощности стоят дороже в пределах от 30000 до 50000 рублей.

Системы управления

Аппарат должен быть оснащён специальной автоматикой, которая будет отключать его при перегреве системы контроля пламени, регулировать температурный режим, выполнять дозировку поступления дизтоплива к горелке. Поэтому можно будет оставлять такую печку на долгое время без постоянного контроля со стороны владельца.

Особенности конструкции и принцип работы

Дизельные печки для дома или гаража обладают большим достоинством, особенно в условиях отечественной зимы. Так как их главное преимущество – это быстрый нагрев воздуха, даже в неотапливаемом помещении.

Котлы отопления на солярке

Сегодня потребителям предлагаются котлы отопления, работающие на солярке, которые по схеме работы полностью аналогичны турбированным газовым приборам. То есть нагнетаемый надувным вентилятором воздух смешивается с соляровым маслом и таким образом образует топливно-воздушную смесь. После этого она поступает в топку и вместе с окислителем воспламеняется системой электронного розжига. В процессе сгорания соляра отдает свою энергию теплообменнику, через который и проходит теплоноситель.

С традиционными газовыми котлами, которые используются в качестве отопителя жилых помещений, приборы на солярке сходны еще тем, что они легко управляются при помощи электроники в автоматическом режиме. Скорость вращения вентилятора, процесс подачи топлива и розжиг могут управляться специально запрограммированным термостатом, поддерживающим необходимую температуру в доме.

Печки на солярке

Сегодня потребители могут приобрести компактные обогреватели, работающие на солярке. Их называют – буржуйки, оборудованные вентиляторами.

Они могут быть представлены двумя разновидностями:

• Прямого нагрева – приборы не имеют дымохода, что делает их неудобными для обогрева гаража или другого небольшого помещения.
• Косвенного нагрева – удобные устройства, которые приобрели популярность среди владельцев гаражей. Конструкция топливного бака и камеры сгорания работает по достаточно простому принципу – через форсунку топливного бака жидкость поступает в камеру, где потом сгорает при помощи подаваемого вентилятором воздуха. Пройдя теплообменник, воздушные потоки направляются через сопло в помещение, равномерно и быстро его прогревая.

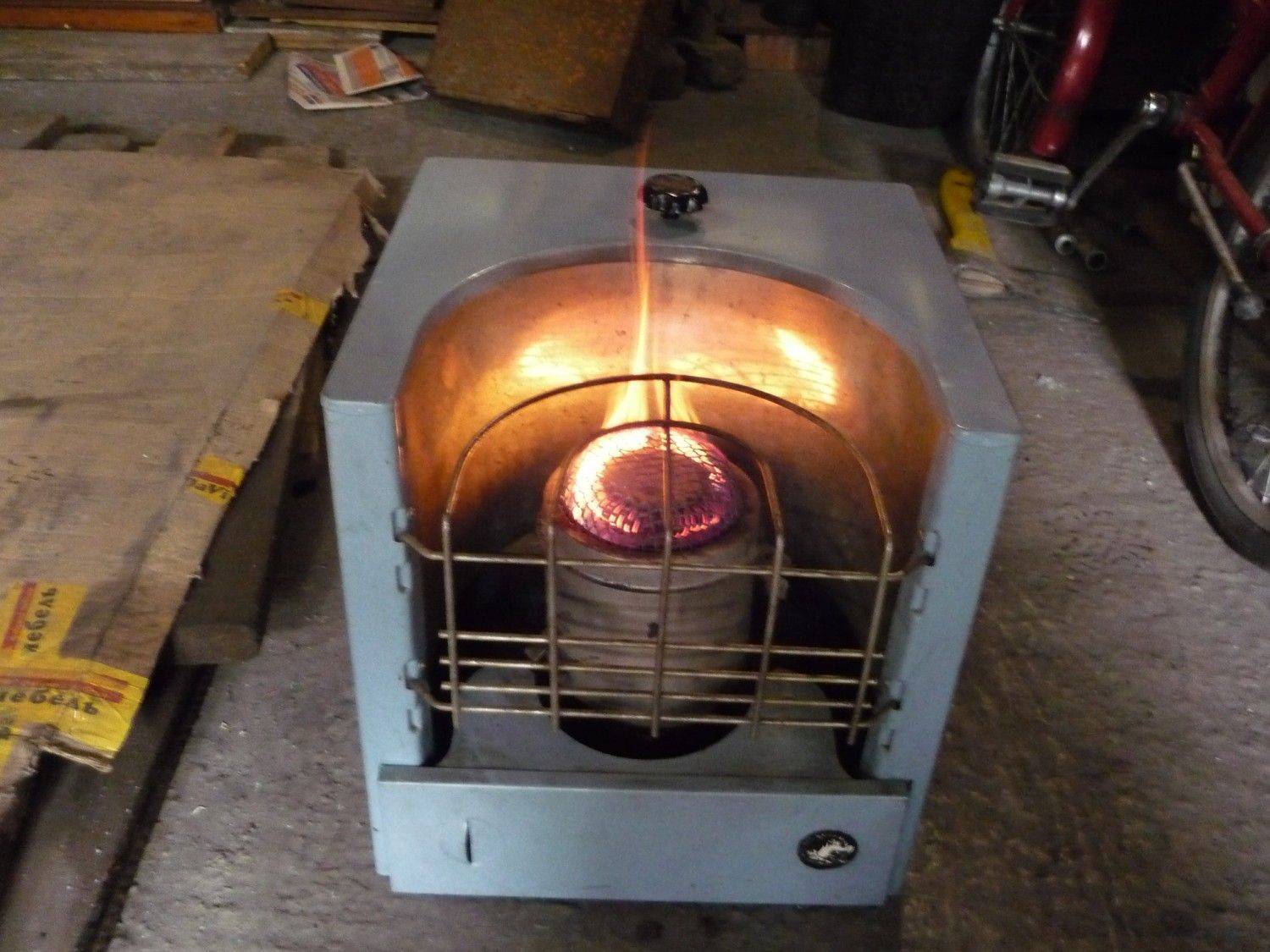

В конструкцию буржуйки входит:

• Съемный бак для топлива, который оснащен клапаном.
• Регулировочный винт.
• Сменный блок с фитилем.
• Корпус.
• Решетка.
• Горелка.
• Отражатель.

Обогреватель на жидком топливе

Как правило, современная печь на солярке оборудована специальной системой контроля пламени, которая автоматически отключает перегретый прибор. Такие мобильные устройства идеально подходят для обогрева различных помещений:

• Бытовок, гаражей, строительных площадок или пунктов охраны.
• Торговых объектов.
• Дачных домиков и иных небольших жилых помещений.

Мобильные буржуйки станут незаменимыми в том случае, когда необходимо обогреть помещение, находящееся в аварийном состоянии, а также во время похода, чтобы организовать отопление в палатке, когда нет желания разводить костер. Выбор такой печи станет оптимальным решением для создания необходимого микроклимата. Такой прибор может служить в качестве дополнительного источника отопления или в виде основного отопителя, который можно еще использовать для разогрева еды.

Особенности эксплуатации

Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо. Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля. После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки. После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело. Затем открыть обратно, установив нужную степень нагрева.

Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.
