Как подобрать циркуляционный насос для системы отопления частного дома?

Как сделать простой расчет?

Для примера возьмем график напорной характеристики циркуляционного насоса Grundfos UPS 25/60 180 мм (то есть «шестерки»):

Для расчета нам понадобятся четыре характеристики:

1 – Мощность (P). Это мощность, которая понадобится для отопления нашего дома.

2 – Объем (Q). Это объем прокачиваемой жидкости в час.

3 – Напор (H). Это как раз тот параметр, который рассчитывается.

4 – Характеристики дома (L). Рассчитываются, исходя из размеров нашего дома.

Для самого простого расчета нам нам нужно рассчитать Объем (Q) и Напор (H).

Формула расчета Объема (Q):

Где «1,163» – это удельная мощность теплоотдачи воды,

а «15» – это разница между температурой подачи и обратки в градусах Цельсия (это усредненная величина, которую я советую брать для расчета).

«P» – это мощность.

Формула расчета Напора (H):

Поскольку это простой расчет, здесь я не буду вдаваться в подробности и расписывать каждый коэффициент, тем более что, когда мы будем делать типовой расчет, вы всё намного лучше поймете.

Скажу только что «L» рассчитывается следующим образом:L = (длина дома + ширина дома + высота дома) х 2

Итак, допустим, что мы с вами рассчитали Объем (Q) и Напор (H). Теперь мы берем наш график напорной характеристики циркуляционного насоса, на котором Объем (Q) и Напор (H) как раз и являются горизонтальной и вертикальной осями:

Также на этом графике мы видим кривые трех скоростей насоса Grundfos UPS 25/60 180:

Мы подставляем в него полученные значения (Q) и (H), и смотрим на какой кривой скоростей эти значения пересекаются:

Допустим, мы видим, что наши значения пересекаются на кривой 2-й скорости «шестерки», а это значит, что насос будет работать в экономичном режиме, и у нас будет возможность переключиться на 3-ю скорость, если потребуется увеличить мощность насоса. То есть, в данном случае, «шестерка» – это оптимальный вариант.

Теперь рассмотрим это на конкретном примере.

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

• небольшие габаритные размеры и вес;
• экономичное потребление электрического тока;
• длительная и бесперебойная работа;
• простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Принцип работы

Циркуляционные насосы преодолевают гидравлическое сопротивление контура, ускоряя перемещение жидкости по контуру. Оборудование функционирует по достаточно простому принципу, который заключается в следующем:

1. Нагревательная жидкость поступает на вход устройства.
2. Запуск электропривода позволяет ротору передать вращательные движения на рабочий вал.
3. При вращении, колесо с наклонными лопатками двигает воду, двигающуюся по краю лопастей, под воздействием механической и центробежной силы.
4. Давление и скорость потока увеличиваются по мере перемещения теплонагревателя к краю рабочего колеса.
5. Выброс жидкости в систему.

Правила монтажа оборудования

Лучше доверить установку циркуляционного насоса специалистам. Но если это делать своими руками, то необходимо знать основные правила монтажа прибора:

1. Устанавливать оборудование нужно в горизонтальном положении возле котла на линии обратного типа. Там температурные данные теплоносителя самые низкие.
2. Помпу необходимо установить так, чтобы с движением теплоносителя совпадала стрелка на корпусе. Двумя запорными кранами, обратным клапаном и фильтром очистки на входе осуществляют обвязку насоса. Герметиками обрабатываются резьбовые соединения.
3. Байпас формируют дополнительно, если прибор монтируется в систему отопления с комбинированной циркуляцией. Байпас — это отрезок трубы, на который установлены запорные краны. Он устанавливается параллельно насосу и при необходимости позволяет переключить отопительную систему в естественную циркуляцию.
4. После монтажа помпы её нужно заполнить теплоносителем, удалить лишний воздух.

Если насос будет установлен правильно, то жидкость в систему поступает равномерно, а в котле нет воздушных пробок. Необходимо предусмотреть свободный доступ к оборудованию для обслуживания и возможного ремонта.

https://youtube.com/watch?v=7lo26JQODhc

Можно ли использовать циркуляционный насос для полива ↑

Сложности с поливом растений – актуальная для многих огородников проблема. Циркуляционный насос универсален, поэтому помогает решить и ее. Как правило, «корень зла» заключается в слабом напоре воды. Объемы воды нужны большие, но система водоснабжения зачастую не способна перекачивать ее с нужной скоростью и давлением. Установив насос, можно обеспечить желаемый напор.

Насосы используют в системах капельного полива, которые нуждаются в рабочем давлении 0,2-4 атмосферы. Чтобы организовать такую систему, на возвышении устанавливают накопительные баки и на несколько часов в день включают циркуляционные насосы. Это позволяет добиться большей эффективности полива, чем при монтаже самотечных систем, которые часто не оправдывают ожиданий.

Схема устройства капельного полива

При выборе модели обращайте внимание на основные параметры: мощность, максимальное давление, объем и высоту подъема перекачиваемой жидкости. Если возникают сложности с расчетом, не нужно покупать насос «на глазок», проконсультируйтесь со специалистом

Что касается производителей, то на рынке насосного оборудования хорошо зарекомендовали себя торговые марки «Halm», «Wilo» (Германия), «Grundfos» (Дания), «Pedrollo» (Италия), «AlfaStar» (Польша). Продукция этих брендов завоевала доверие покупателей во всем мире. Если бюджет позволяет, лучше приобрести модели именно этих производителей.

Технические характеристики устройств

Циркуляционные насосы для ГВС и отопления выбирают по мощности и способу монтажа в систему труб

Знание характеристик циркуляционного насоса поможет найти подходящий вариант для домашнего или квартирного отопления. При покупке учитываются такие параметры:

• напор – технический параметр, определяющий поднятие воды на определенный уровень;
• расход и показатель производительности – количество теплоносителя, поданного за определенное время;
• монтажные габариты – размер прибора, позволяющий определить возможность врезки в трубопровод.

На передней части корпуса присутствуют цифровые и числовые маркеры:

• разновидность – циркуляционные нагнетатели обозначаются как UP;
• регулировка скорости – модели с односкоростным режимом не индексируются, S означает ступенчатое переключение, E – плавное частотное;
• диаметр внутреннего патрубка в мм;
• напор – в зависимости от изготовителя маркируется в метрах или дециметрах.

По информации на передней панели можно определить тип корпуса. N говорит о том, что использовалась нержавейка, чугун не индексируется, A – о наличии штуцера для спускника, K – о возможности применения для систем с холодной водой, KU –для холодной, но с пенным наполнителем для статора и клеммной коробки.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Как вам статья?

Мне нравитсяНе нравится1

Характеристики циркуляционного насоса для отопления, лучшие производители и модели

Как улучшить эффективность работы системы отопления? Для этого существует множество способов: от выбора материала изготовления труб и радиаторов, до увеличения мощности котла. Главным показателем КПД системы является разница температур воды на входном и выходном коллекторе котла (Δt). При уменьшении этого значения сокращается количество энергии для нагрева воды в системе. Одним из способов реализации является увеличение скорости прохождения теплоносителя по трубам. Для этого устанавливают циркуляционные насосы, о выборе которых и пойдет речь.

Циркуляционный насос предназначен для принудительного движения воды по системе отопления. На рисунке ниже показана типичная конструкция насоса:

Работа данного устройства основана на использовании центробежной силы. В конструкции предусмотрено колесо с изогнутыми лопастями, которое закреплено на валу электродвигателя. Вода, попадая на вращающиеся элементы увеличивает свою скорость движения. После прохождения колеса, теплоноситель попадает в диффузор, где кинетическая энергия преобразовывается в потенциальную. Это необходимо для повышения статического давления.

Типы насосов

Конструктивно циркуляционные насосы разделяются на 2 типа:

• «Мокрые». Ротор двигателя омывается перекачиваемой жидкостью. Данные модели характеризуются низкой ценой и относительно небольшими мощностями. Устанавливаются для систем индивидуального отопления в частных домах.
• «Сухие». Защита ротора от воды реализуется с помощью специальной мембраны. Эти насосы имеют большую мощность и применяются для систем с большими объемами теплоносителя.

Прежде, чем приобрести циркуляционный насос, необходимо выбрать его модель. Для этого следует знать его основные технические параметры и критерии выбора.

Технические характеристики и расчет мощности

Для всех насосов применяется единая система маркировки. В ней указываются следующие параметры:

1. Присоединительный диаметр. Для бытового применения используются механизмы с размерами патрубков 25 и 32 мм.
2. Мощность. В данном случае указывают максимальную высоту подъема воды — дм (от 40 до 60). Оптимальная величина напора для индивидуальной системы – от 0,5 до 2,7 м³/час.

Напор воды, создаваемый насосом, необходим для преодоления гидравлического сопротивления в трубах. В среднем, на участок трубопровода длинной 10 м необходимо 0,6 м напорного столба насоса. Т.е для отопительной системы общей протяженностью 70 м.п. напорный столб насоса должен быть 4,2 м. Расход (производительность) рассчитывается по формуле:

• Q – величина расхода насоса.
• N – мощность котла отопления.
• Δt – разность температур на входе и выходе котла.

Опытным путем были установлены оптимальные параметры насосов для монтажа в системах отопления домов с различной квадратурой помещения. Эти характеристики показаны в таблице:

Площадь помещения, м²

После расчетов параметров насоса необходимо проанализировать рынок производителей.

Обзор производителей

В настоящее время производством циркуляционных насосов занимается ряд европейских фирм, продукция которых характеризуется высоким качеством, большим сроком эксплуатации и удобным монтажом.

Продукция немецкого концерна «Wilo SE» давно известна российскому потребителю. Компания занимается производством насосного оборудования для различных систем отопления, вентиляции и водоотведения. Для автономного отопления из ассортимента компании можно выбрать оптимальную модель, например Wilo-Stratos ECO.

• Максимальный расход – 2,5 м³/час
• Напор – 4,9 м
• Номинальная мощность – 59 Вт
• Внутренний диаметр для подсоединения – 25

В данной модели реализованы автоматические и ручные режимы работы. Возможны настройки частоты вращения ротора, перепадов давления, функция деблокировки.

Итальянская компания «DAB» уже более 40 лет специализируется на выпуске центробежных насосов, как для частного пользования, так и для больших промышленных объектов. Среди продукции стоит выделить модель насоса с мокрым ротором: EVOTRON 40/130.

Особенностью данной модели является удобный цифровой дисплей, позволяющий контролировать режимы работы устройства. Технические характеристики:

• Максимальный расход – 2,7 м³/час
• Напор – 4 м
• Номинальная мощность – 27 Вт
• Внутренний диаметр для подсоединения – 25

Помимо вышеперечисленных производителей на российском рынке насосной техники также пользуются спросом продукция компаний Pedrollo, Gruvdfos.

При выборе насоса необходимо учитывать репутацию производителя (качество его продукции). В большинстве случаев это можно сделать, проанализировав отзывы покупателей. Именно они помогут составить объективную картину.

Как вам статья?

Мне нравитсяНе нравится

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Конструкция насоса

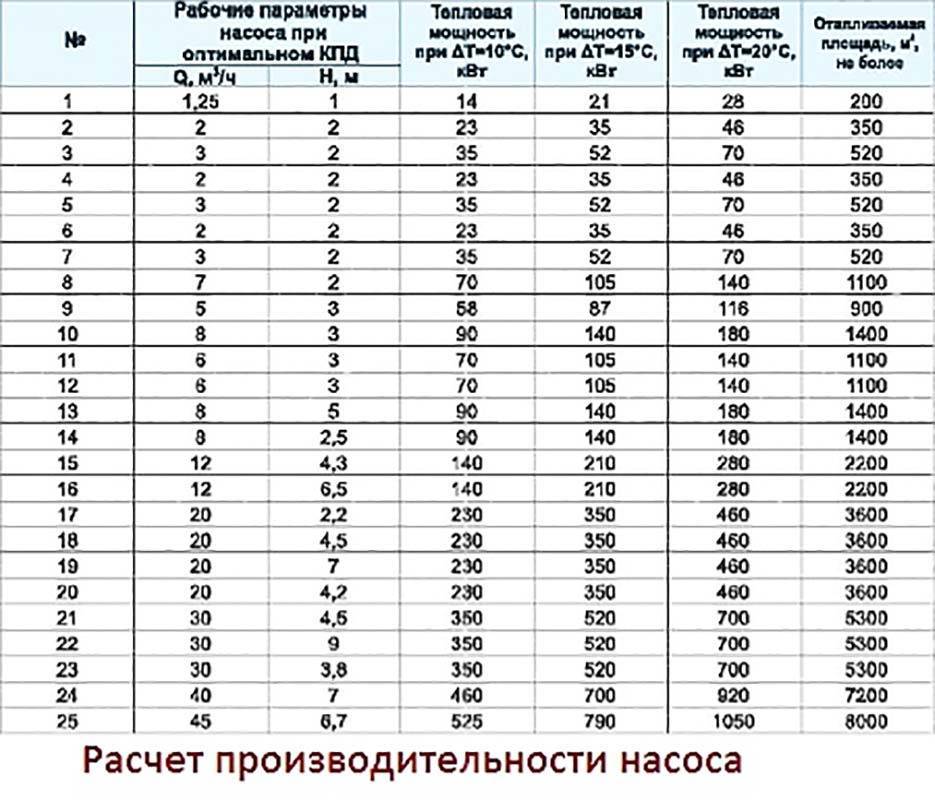

Расчет производительности

Выбирая циркуляционный насос для отопления, прежде всего, необходимо рассчитать его производительность, под которой подразумевается объем, перекачиваемый аппаратом за определенную единицу времени. Обычно данная характеристика агрегата измеряется в л/мин, л/час или м3/час.

Производительность циркуляционного аппарата вычисляют по формуле: Q = P / (1,163 х (Tf — Tr)).

• Q – объем теплоносителя, который прокачивает насос в м3/час.
• P – тепловое потребление. Относится к отапливаемым помещениям и измеряется в ваттах (Вт). Согласно СНиП 2.04.07-86, для теплосети одноэтажного или двухэтажного дома с учетом наружной температуры в пределах от -20°С до -30°С, показатель потребления тепла должен быть в районе 173-177 Вт/м2. Для многоэтажного, многоквартирного дома данный показатель должен составлять 97-101 Вт/м2.
• Tf – Tr – разница температур между выходящей из котла трубой и обраткой, по которой вода поступает обратно в котел. Если предполагается использовать систему отопления с трубопроводами большой протяженности, да еще с водяными теплыми полами, то разность температур будет в районе 20°С. Для коротких контуров с малым количеством радиаторов можно брать значение около 10°С. Для теплого пола, имеющего небольшую площадь, перепад температур будет в районе 5°С.
• 1,163 – коэффициент, обозначающий удельную теплоемкость воды, являющейся, в большинстве случаев, теплоносителем. Если будет применяться антифриз, то его теплоемкость определяют по справочникам.

Например, требуется рассчитать производительность циркуляционного аппарата для помещения площадью 100 м2. Для вычислений будет применяться формула: Q = P/(1,163 х (Tf — Tr)).

Вычисляем тепловое потребление, выполняя подбор по площади:

• Р = 100 х 173 = 17300 Вт;
• далее, применяем формулу: Q = 17300 / (1,163 х 20) = 743,7 кг/час.

Получившееся значение можно перевести в м3/час. Поскольку плотность воды равняется 1000 кг/м3, то 743,7 / 1000 = 0,7437 м3/час.

Данные расчеты показывают, что для отопительной системы, которую предполагается установить в помещении площадью 100 м2, потребуется приобрести циркуляционную помпу с производительностью не менее 0,75 м3/час.

Совет! Как показывается практика, лучше купить аппарат с небольшим (10-15%) запасом производительности.

Зачем подбирать насос?

Начнем с того, что основной параметр, по которому отличаются и выбираются насосы – это их мощность, то есть напор воды, который они могут создать.

Напор воды измеряется в метрах высоты водного столба, и разные насосы, в зависимости от своей мощности, могут создавать напор в 2, 4, 6, 7 или 8 метров водяного столба (м вод. ст.). По этому параметру их и называют «четверки», «шестерки» или «восьмерки». «Восьмерки» – это самые мощные насосы.

При этом насос может работать в различных (обычно в трех) режимах мощности, например, в 4, 6 или 8 метров водяного столба.

Какие параметры нам нужно учитывать при выборе насоса? Или другими словами: Как мы можем сделать нашу систему отопления более экономичной и надежной?

Стоимость

Например, мы можем поставить «восьмерку» (с запасом), которая будет стоить 18 000 рублей, или мы можем всё правильно рассчитать и поставить «шестерку», которой нам будет вполне хватать, но которая стоит 10 000 рублей. И таким образом мы, прямо на старте, сэкономим 8 000 рублей. Думаю, что уже ради этого стоит заморочиться с расчетом.

Затраты на электроэнергию

Если взять предыдущий наш пример, то «восьмерка» потребляет электроэнергии в 2 раза больше чем «шестерка», а в деньгах за год эта разница составит около 500 рублей, и понятно, что за 10 лет это будет уже 5 000 рублей.

Итого, проведя простой расчет, мы можем суммарно сэкономить уже 13 000 рублей. И это только на одном циркуляционном насосе!

Адекватная работа системы

И наоборот, если мы захотим без расчета сразу сэкономить и поставим, например, «четверку» вместо «шестерки», то мощности этого насоса нам будет просто не хватать и наша система не будет нормально работать.

Особенности конструкции

Конструкция отопительного циркуляционного насоса

Насос, применяемый для котла коммуникаций отопления, внешне выглядит как дренажное устройство. Конструкция оборудования представлена корпусом из нержавейки, алюминия, чугуна и электрических элементов в виде статора с обмоткой и встроенным ротором. Деталь изготавливается из стали.

На подвижной части двигателя (валу) находится неподвижная крыльчатка. Колесо состоит из двух параллельных дисков, соединенных радиальными лопастями. На одном из дисков находится отверстие, куда протекает жидкий теплоноситель, на другом – полость, закрепляющая крыльчатку на валу мотора.

Электрический двигатель производится с платой управления и клеммами для подсоединения кабеля. Модели без электроники оснащаются конденсатором и переключателем скоростей на коробке с клеммами.

Использование циркуляционного насоса в системах отопления

Чтобы автономная система отопления была эффективной, одного котла мало. Теплоноситель должен постоянно циркулировать по трубам и радиаторам, отдавая им свою энергию. И за его непрекращающееся движение отвечает насос, подключенный к водяному контуру. Без него невозможно добиться качественного обогрева помещений ни в частном доме, ни в квартире.

Зачем нужны насосы?

Циркуляционные насосы для отопления – это компактное электрооборудование роторного типа, где теплоноситель приводится в движение вращающимися лопастями агрегата. Они включаются в автономную систему перед самым котлом и работают от обычной бытовой сети.

При правильном монтаже отопительного контура вода в нем, конечно, может циркулировать естественным образом, подчиняясь элементарным законам физики. Но перенос тепловой энергии в этом случае будет медленнее, а ее распределение – неравномерным. Лучше всего прогреются помещения, оказавшиеся ближе к котлу отопления. К самым дальним придет чуть теплая вода, которая уже не сможет нормально работать в радиаторе.

Для повышения эффективности, быстрого и равномерного обогрева всей площади частного дома для водяного контура нужно выбрать подходящий циркуляционный насос. Обычно его монтируют на «холодной» ветке обратного потока отопления. Здесь агрегат создает разрежение в системе, всасывая остывший теплоноситель и принудительно загоняя его в котел. На освободившееся место устремляются потоки воды из радиаторов, а те, в свою очередь, тут же заполняются кипятком.

Насос, предназначенный для отопления, позволяет решить сразу несколько технических вопросов:

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

• Нет необходимости укладывать нитки трубопровода под уклоном.
• Появляется возможность подобрать меньший диаметр труб.
• Снижается риск появления воздушных пробок, препятствующих циркуляции теплоносителя.
• Температура на «холодном» входе котла отопления и на выходе имеет небольшой разрыв, что позволяет уменьшить расход энергоносителей и увеличить ресурс самого нагревателя.
• Выдерживается постоянная скорость движения воды в системе обогрева.

С необходимостью применения такого полезного агрегата мы определились. Теперь остается разобраться, как подобрать циркуляционный насос, который будет работать долго и эффективно. Предлагаем руководство по выбору этого оборудования и краткий обзор самых популярных моделей.
