Душевой трап

Расположение и виды душевых трапов и сливов для душевых кабинок

Трапики для слива воды различают по месту расположения выходящих патрубков, так бывают конструкции с горизонтальным и вертикальным выходом.

Горизонтальный трап – самая распространенная модель, ее популярность вызвана удобством установки, для монтажа такого трапа не требуется высокой заливки, и вода после прохода воронки уходит через отвод в 900 в систему канализации

Важно соблюсти небольшой наклон при установке трубы между отводом и канализационным стояком.

Вертикальный трап – способен обеспечить максимальную пропускную способность. Это достигается за счет того, что проход воды производится непосредственно в систему канализации, исключая все препятствующие соединения

Еще одним плюсом является отсутствие мест возможного засорения.

Сдерживание неприятного запаха из системы канализации возможно благодаря гидрозатвору, в зависимости от его конструкции бывают:

1. Трапы с сухим затвором для душа–одним из элементов его оснащения служат специальные пластиковые заслонки, под напором проходящей воды они открываются и пропускают ее, как только давление падает, они приходят в изначальное положение и предотвращают сообщение воздуха между душем и канализацией.

2. Трапы с мокрым затвором для душа – технология мокрой пробки изобретена давно и с успехом используется в раковинах, унитазахи прочих санузлах. Благодаря небольшому количеству воды, остающемуся в изогнутой трубке неприятный запах не может попасть в помещение. Единственным недостатком является испарение жидкости в случае долгого простоя душевой кабинки, по истечении двух недель водяная пробка исчезает и распространению запаха больше ничего не мешает.

Форма изделия может быть прямоугольной, круглой или угловой. Точечные трапы угловой формы предназначены для монтажа в углу комнаты, иные виды могут быть размещены в любом другом месте душевой кабинки.

Особенности душевой кабины с трапом

Этот вариант душевой зоны набирает все большую популярность. Ее можно расположить в любом месте ванной – встроить в угол или отделить торцевую часть узкого помещения. Конструкция обладает неоспоримыми преимуществами перед традиционными устройствами, поскольку она:

• не загромождает ванную комнату, в которой и без того мало места — стеклянные полотна отлично пропускают свет, выглядят легко, воздушно и не съедают пространство визуально;
• поддерживает концепцию «безбарьерной среды», удобна для использования пожилыми людьми, инвалидами – отсутствие бортика снимает проблему попадания в душ;
• смотрится стильно и современно;
• имеет пол из плитки, который значительно проще мыть и дезинфицировать;
• не позволяет захламляться пространству под поддоном, в виду отсутствия такового;
• предоставляет неограниченные возможности выбора дизайна, расположения, габаритов и конфигурации душевой зоны;
• позволяет отказаться от приобретения дорогостоящего устройства;
• легко демонтируется при необходимости.

Установка такой кабины потребует проведения специфических подготовительных работ на этапе обустройства пола. Главный вопрос, который необходимо решить – эффективное отведение отработанной воды. Для этого необходим уклон канализации 0,03%. Следовательно, на метр трубы нужно обеспечить подъем 3 см. Если вы хотите полностью отказаться от поддонов придется либо поднять уровень всего пола, либо оборудовать систему слива дренажным насосом.

Конструкция затвора

Затвор трапа не позволяет запахам канализации проникать в помещение. Различают следующие типы затворов:

Гидравлические затворы. Работают только в отапливаемом помещении, но без теплых полов. Запах перекрывается остатками воды в трапе. Не работает при долгом неиспользовании душа.

Примечание: На рынке можно встретить трапы с «сухим гидрозатвором» (Завод Инокспром). Они перекрывают запахи как в осушенной, так и не осушенной системах.

Механический затвор. Для душевых без отопления, а также душевых частого использования. На трапе есть поворотный рычаг, который нужно закрывать при долгом неиспользовании.

Затвор обратным клапаном (универсальный). О нём я упоминал, на трубу слива ставится обратный клапан. Он перекрывает запахи и канализационные воды в случае аварии.

Сухой затвор. Перекрывает запахи механическими заслонами, вода не участвует в заслоне. При неиспользовании душа затвор закрыт и не дает запахам проникнуть в помещение. При использовании душа вода открывает заслонку. По типу заслонки различают следующие сухие затворы:

• Мембрана. Мембрана сжимается при прохождении воды, после использования душа, возвращает свою форму.
• Маятник. Вода сливается, маятник открывает слив, вода прекращает литься, маятник перекрывает слив.
• Поплавок. Мембрана работает по типу поплавка.

Трапы с сухим затвором нужно выбирать для душа редкого пользования. Если душевой пользуются каждый день, без длительных перерывов, то можно остановиться на трапе с гидравлическим затвором (он более дешев). Если долго не пользоваться гидравлическим затвором, то вода в трапе испаряется и от душа идет неприятный запах канализации. Такие трапы затыкают тряпкой при длительном неиспользовании.

Трапы для душа Viega

Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.

Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.

Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.

Хромированнй душевой трап для установки в пол Viega

Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.

Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.

Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.

https://youtube.com/watch?v=-yY2YZlw7eY

Тепло- и гидроизоляция

Некоторые мастера укладку слоя теплоизоляции проводят на черновую стяжку, а не под неё. На качество покрытия это не влияет и работы можно проводить в любой последовательности.

У каждого способа есть свои преимущества и недостатки, зависящие от условий эксплуатации.

Например, если душ находится над подвалом частного дома, утепление лучше смонтировать над черновой стяжкой. Пол быстро прогреется после включения горячей воды, так как не придётся повышать температуру толстого слоя черновой стяжки.

В то же время укладка теплоизоляции на стяжку увеличивает продолжительность строительных работ. Для квартир и душевых кабин на втором и третьем этаже частных домов расположение слоя теплоизоляции не играет существенной роли, так как душ находится над обогреваемым помещением.

После высыхания чистовой стяжки над теплосохраняющим слоем проводят гидроизоляцию рулонными материалами, обмазкой или пропиткой.

Современные рулонные материалы с основой из полиэстера или стекловолокна имеют внешний слой, пригодный для укладки плитки прямо на него. В этом случае стяжку поверх гидроизоляции не проводят.

Обмазочную гидроизоляцию сразу после нанесения посыпают кварцевым песком, который после высыхания будет улучшать адгезию с плиточным клеем. Другой способ повышения адгезии — обработка поверхности составом типа «бетонконтакт».

Расположение и виды душевых трапов и сливов для душевых кабинок

Трапики для слива воды различают по месту расположения выходящих патрубков, так бывают конструкции с горизонтальным и вертикальным выходом.

Горизонтальный трап – самая распространенная модель, ее популярность вызвана удобством установки, для монтажа такого трапа не требуется высокой заливки, и вода после прохода воронки уходит через отвод в 900 в систему канализации

Важно соблюсти небольшой наклон при установке трубы между отводом и канализационным стояком. Вертикальный трап – способен обеспечить максимальную пропускную способность

Это достигается за счет того, что проход воды производится непосредственно в систему канализации, исключая все препятствующие соединения

Вертикальный трап – способен обеспечить максимальную пропускную способность. Это достигается за счет того, что проход воды производится непосредственно в систему канализации, исключая все препятствующие соединения

Еще одним плюсом является отсутствие мест возможного засорения.

Сдерживание неприятного запаха из системы канализации возможно благодаря гидрозатвору, в зависимости от его конструкции бывают:

1. Трапы с сухим затвором для душа–одним из элементов его оснащения служат специальные пластиковые заслонки, под напором проходящей воды они открываются и пропускают ее, как только давление падает, они приходят в изначальное положение и предотвращают сообщение воздуха между душем и канализацией.

2. Трапы с мокрым затвором для душа – технология мокрой пробки изобретена давно и с успехом используется в раковинах, унитазахи прочих санузлах. Благодаря небольшому количеству воды, остающемуся в изогнутой трубке неприятный запах не может попасть в помещение. Единственным недостатком является испарение жидкости в случае долгого простоя душевой кабинки, по истечении двух недель водяная пробка исчезает и распространению запаха больше ничего не мешает.

Форма изделия может быть прямоугольной, круглой или угловой. Точечные трапы угловой формы предназначены для монтажа в углу комнаты, иные виды могут быть размещены в любом другом месте душевой кабинки.

Разновидности сливных конструкций для душа

Самый простой душевой трап в ванную под плитку представляет собой устройство, изготовленное, как правило, из металла, пластика или металлопластика. Данное приспособление обеспечивает эффективный сбор и отведение воды с пола душевой кабины. Трап для душевой обладает простой конструкцией и невысокой стоимостью, удобен в использовании и установке, безотказен во время эксплуатации.

Конструкция трапика для слива воды в душевых состоит из таких элементов:

• воронка с фланцем для приема воды из душа, в нижней части которой расположен выходной патрубок для отведения жидкости в канализацию. При помощи фланца прикрепляется гидроизолирующая мембрана;
• декоративная съемная решетка для задержки предметов, украшений, случайно упавших на пол, крупного мусора;
• сифон для осуществления гидрозатвора внутри сливного трапа для трапа с целью препятствия проникновения в санузел неприятных запахов из канализации.

Таким образом, кроме сбора и слива воды, душевые трапы выполняет ряд других полезных функций:

• задержка мусора, который может проникнуть в канализационные трубы и вызвать их засорение;
• препятствие проникновения зловоний в ванную комнату, благодаря сухому затвору или гидрозатвору;
• предоставление легкого доступа к сливу для его прочистки в случае возникновения засора.

Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.

А по конструкции различают пристенные, точечные и линейные приспособления. Линейные конструкции устанавливаются, чаще всего, в углу или по краю душевой. Точечные трапы могут быть расположены в любом месте на полу под плиткой, Ну а пристенные устройства монтируются преимущественно у одной из стенок.Различаются трапы также по типу выпуска: горизонтальный или вертикальный. От его расположения зависит, в каком направлении будет подключаться к сливу канализационная труба.

Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.

Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:

1. В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
2. У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
3. В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.

Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия. Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность

Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки

Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.

Для чего нужен трап для душа

Трап – это сантехническое устройство для отвода потока воды в канализационные трубы, скрытое под кафельной плиткой. Кроме того он выполняет еще ряд важных функций:

• препятствует образованию засоров при помощи фильтрующих механизмов;
• обеспечивает герметичность с плиткой или другим напольным покрытием;
• защищает от зловонных запахов канализации.

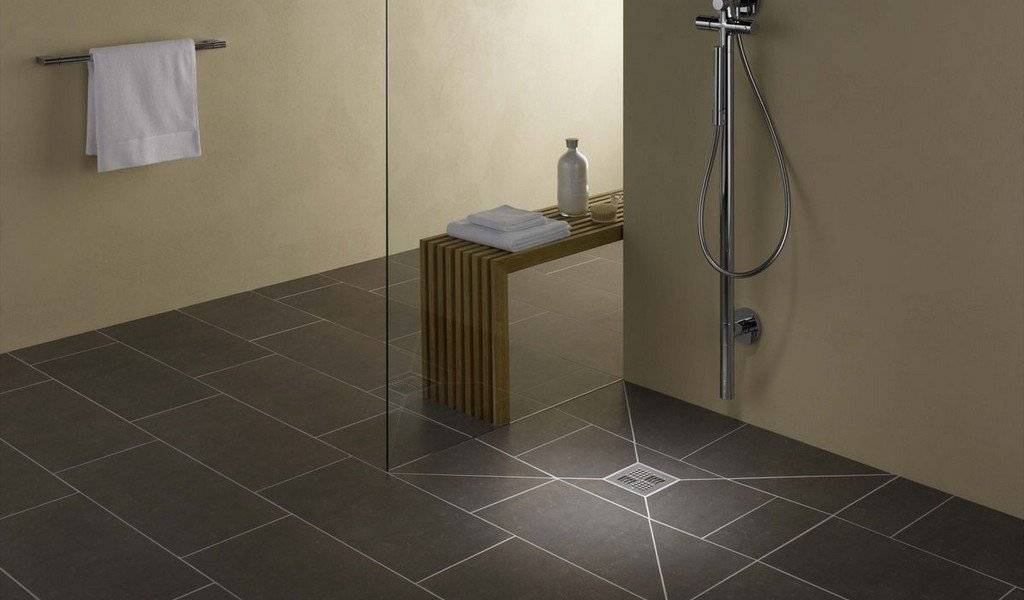

Душевая кабина без бортиков

Существует несколько разновидностей трапов.

По тому, из какого материала изготавливают, можно выделить следующие виды:

• чугунные. В основном применяются на производстве, в связи с долговечностью и устойчивостью к механическим повреждениям. Не получили широкого распространения среди потребителей из-за большого веса и высокой стоимости.
• из нержавейки. Применяются как в частных, так и промышленных сооружениях. Используют в тех случаях, когда к помещениям предъявляются высокие санитарные требования.

Трап для душа из нержавейки

пластиковые. Наиболее распространенный вариант для жилых квартир. Главными плюсами таких трапов является: низкая стоимость, долгий срок эксплуатации и высокая прочность.

По форме классифицируют следующим образом:

• квадратные;
• круглые;
• прямоугольные.

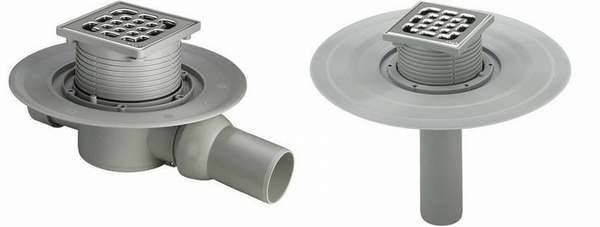

По конструкции направления стока воды, выделяют:

• горизонтальные. Вода напрямую попадает в канализацию по трубе, спрятанной под половым покрытием.
• вертикальные. Менее популярный вид трапа. Вода сперва попадает в специальное углубление, а уж затем по трубам в канализационный стояк.

Вертикальный трап для душа

По конструкции сифона:

• с гидрозатвором. Главный недостаток такой модели: если долго не включать воду, то в помещение проникают канализационные запахи.
• с сухим затвором. Помимо того, что такой вид имеет водную заслонку, у него есть и затворы, которые опускаются под действием собственного веса, из-за чего они постоянно закрыты и не пропускают посторонние запахи.

При покупке обязательно проверьте, чтобы трап для душа был прочным, целым, не имел трещин и сколов.

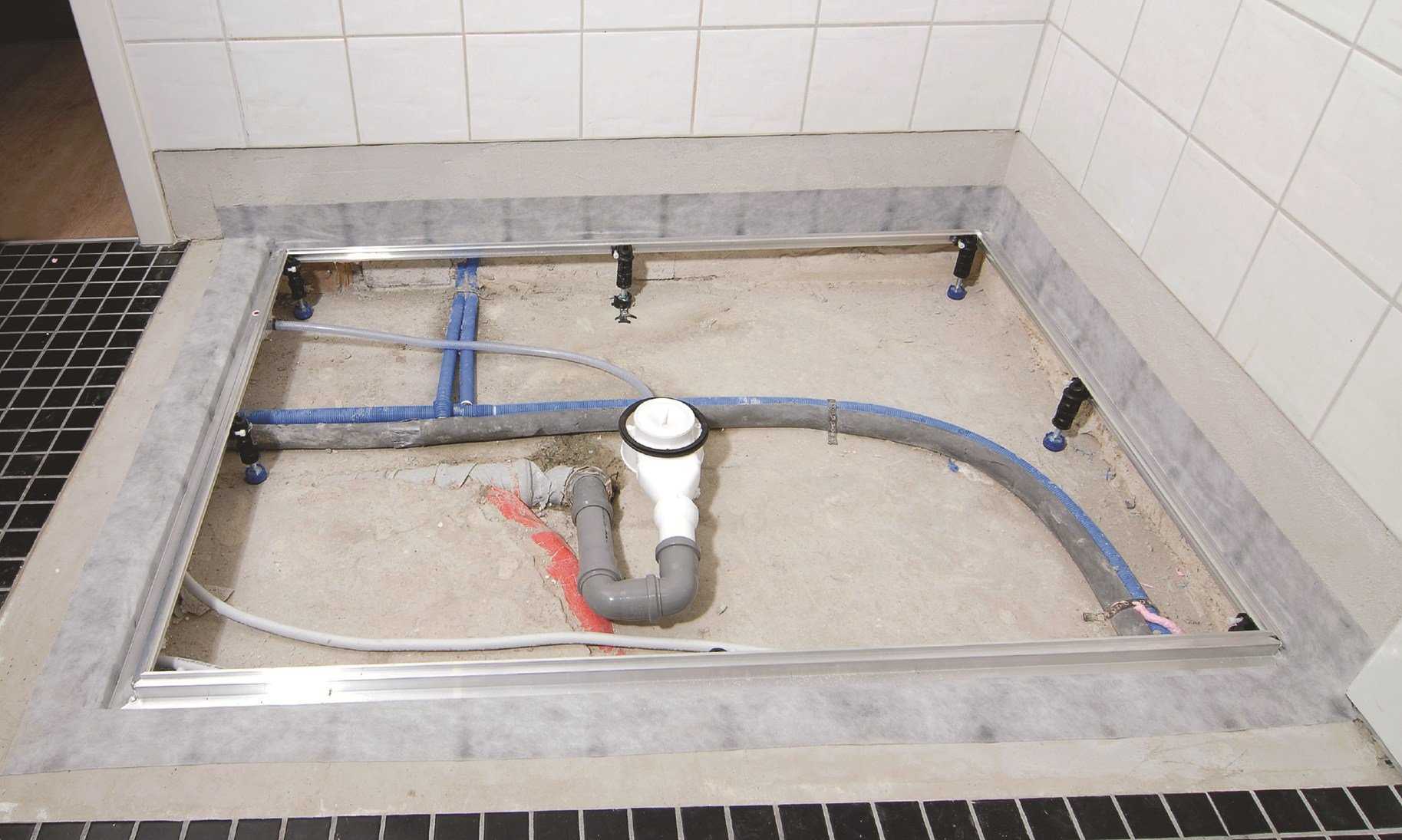

Монтаж трапа

Проще всего устанавливать трап для душа в полу под плитку при строительстве частного коттеджа. В этом случае можно обдумать разные варианты на этапе проектирования. Для максимальной производительности используют вертикальный отвод в дренаж. Применяют точечные и щелевые системы по мере необходимости.

Сложнее реализовать проект в многоквартирном здании. Чтобы обеспечить бесперебойную функциональность слива необходимо создавать уклон от 25 до 35 мм на каждый метр. Для ванной комнаты стандартной площади это означает подъем пола на 10-16 см и соответствующее уменьшение высоты потолка.

Ниже приведена технология установки трапа для душа в полу под плитку:

Рисунок Действия

Вначале надо сделать разметку. Трап устанавливают в нужном месте, на высоте, обеспечивающей выполнение указанных выше условий хорошего слива. Следует добавить высоту стакана. В данном примере она составляет 12 мм

При выборе точки монтажа принимают во внимание размеры керамической плитки. Лучше всего, если получится кратное им расстояние, чтобы не выполнять подрезку. Надо помнить о швах между отельными элементами

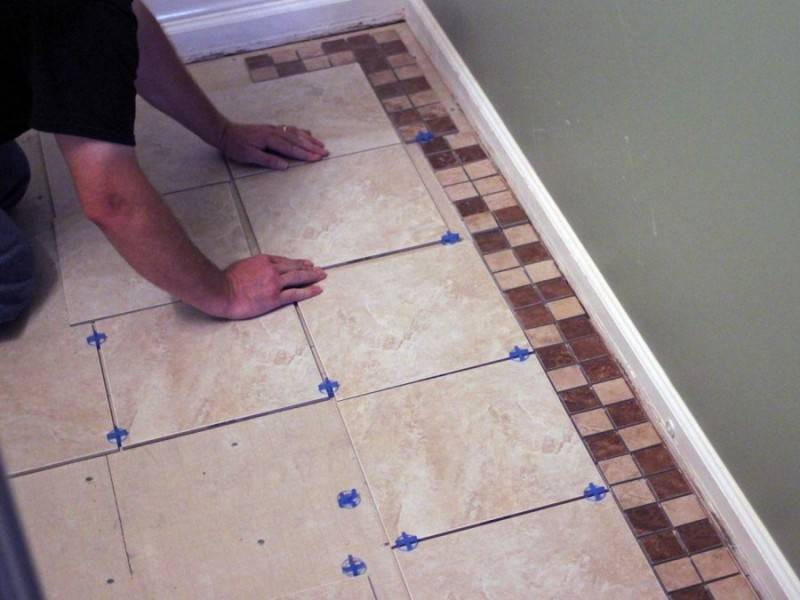

Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика

Надо помнить о швах между отельными элементами. Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика.

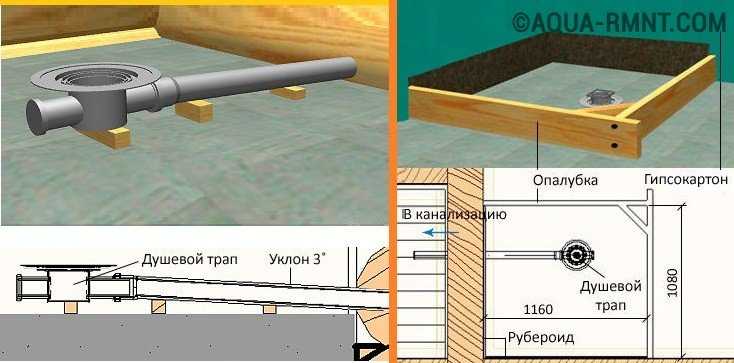

Для стока в сторону трапа от самой дальней точки пола душа понадобится 14 мм. Отмечают соответствующую величину. В примере получилось значение 21, 5 см. Это – общая толщина слоев, которые будут последовательно установлены над плитой перекрытия между этажами.

Делать этот промежуток монолитным нецелесообразно. Здесь достаточно места для монтажа дополнительной теплоизоляции. При возможности сюда можно установить водяной или электрический подогрев.

В этом примере использовано не сложное решение. Нижний слой формируют из керамзитобетона (11-12,5 см). Он получается прочным и стоит недорого. Перед заливкой по периметру устанавливают демпферную ленту, а на бетонную основу укладывают пенополиэтилен (толщиной от 4 до 5 мм). Опалубку делают из обрезка доски, гипсокартона, иных подручных средств. В данном случае нагрузки на нее не будут чрезмерными.

Через 24 часа можно удалить опалубку. На этом этапе можно примерить корпус трапа и плитку, проверить точность выбора точки монтажа.

Далее укладывают пенополистирол (4-5 см). Следует приобретать качественные изделия надежного производителя с плотностью от 35 кг на 1 м. куб. и выше. Такие плиты обладают достаточной прочностью и низкой теплопроводностью. При правильном монтаже даже без дополнительных средств будет обеспечена хорошая герметичность. Пенополистирол отрезается без лишних усилий обычным канцелярским ножом. Поэтому подгонка отдельных элементов под форму конкретного пространства будет выполнена точно.

В пенополитстироле делают необходимые вырезы. После – устанавливают  трапики для слива воды, подсоединяют слив к системе канализации. Отверстия между частями конструкции заполняют монтажной пеной.

Для следующего этапа пригодится специальное приспособление. Это – набор реек и кольцевой элемент с пазами из пластика. Каждая из направляющих создана с переменной высотой. Их устанавливают со скосом в сторону слива. Стяжку заливают по этим уровням. Это обеспечит оптимальное изменение высоты (около 10-11 мм на 1 м. длины пола). Его будет достаточно для быстрого перемещения жидкости, но не возникнет чувство дискомфорта из-за неровной поверхности.

В ходе заливки контролируют итоговый уровень. Он должен получиться ниже трапа на общую толщину клеевого состава и керамической плитки. Пластиковые детали из раствора не извлекают. Они будут выполнять функции компенсационных швов, препятствующих разрушению конструкции при изменении температуры.

Для укладки используют плитку, стойкую к повышенной влажности. Ее монтаж начинают от слива и далее – к стенам. Такая методика поможет минимизировать ошибки и ограничения определенных размеров. Отрезанные плитки около стен будут менее заметны, чем в центральной области. Мелкая плитка (мозаика) лучше подходит для таких проектов. С такими изделиями проще создавать правильный наклон в нужных направлениях. Подрезанные части на стыках выглядят менее заметно. Промежутки между керамическими плитками затирают специализированными смесями нужного цвета. Щель между пластиковым корпусом слива и финишным покрытием заполнят стойким к воде герметиком.

На последней стадии удаляют временную пластиковую крышку трапа с сухим затвором для душа, устанавливают решетку. После – проверяют работоспособность системы.

Статья по теме:

Назначение трапа в душевой кабине без поддона на полу

Трап для душа необходим для отведения канализационных вод во время купания, и обеспечения их доставки к центральному стволу канализационного стояка. Кроме того его конструкция предусматривает и ряд других полезных функций, среди которых:

1. Фильтрация – решетка задерживает крупный мусор и он не способен попасть во внутреннюю часть трапа, и заблокировать проход сточных вод;
2. Герметичность – благодаря надежной конструкции вода движется строго в заданном русле, не проникая в стяжку, не вызывая сырости;
3. Препятствие распространению запахов – особенность конструкции заключается в том, что неприятный запах блокируется небольшим количеством воды, закупоривающим сообщение стояка с отверстием для водоотведения в полу.

Трап для душа должен долго и надежно служить в агрессивной среде, поэтому материалы, из которых он изготовлен хорошо сопротивляются распространению коррозии. Чаще всего это пластик, нержавеющие или цветные сплавы металла, а также их комбинации.

Работа в агрессивной среде

Внешний вид трапика для душа зависит от фирмы производителя, поэтому всегда можно подобрать его форму по своему вкусу. Наиболее распространены прямоугольные, круглые, овальные и квадратные вариации исполнения. Так же различают трапы точечные и линейные. Точечные устанавливают в любом месте душевой комнаты, чаще всего в середине или в месте самого низкого уровня пола. Линейные всегда размещают по краям комнаты.

Разновидности и габариты сливов для отведения сточных вод могут быть самыми разными, все зависит от предпочтения покупателя и завода производителя. Ценовая категория имеет широкий диапазон, от простейших моделей неизвестных фирм, до дорогостоящих качественных изделий знаменитых брендов. Существуют вариации трапов одной модели с разной высотой, это необходимо для подбора изделия в соответствии с высотой стяжки в конкретном помещении.

Критерии выбора трапа

Выбор трапа — это ответственная задача, так как выполнять его демонтаж крайне сложно. Чтобы заменить уже установленный трап придется разбирать покрытие пола и снимать стяжку. В первую очередь при выборе изделия учитывается его размер, обычно он определяется исходя из среднего объема стоков. В душевую кабину обычно подходят трапы среднего размера с хорошей пропускной системой.

Материал трапа не имеет большого значения, чаще всего используется пластик. Но можно остановить выбор и на нержавеющей стали, она не поддается коррозии, долговечна и надежна. Тяжелые чугунные конструкции в квартирах обычно не устанавливаются. Очень важным является диаметр и направление отвода сточных вод.

Для выбора трапа с последующей установкой в душевую систему можно выделить оптимальные характеристики, но некоторые моменты нужно учитывать в индивидуальном порядке.

• Встроенный сифон— это обязательное требование ко всем трапам, установленным внутри жилого помещения.
• Пропускная способность не должна быть менее 1,2 литра в секунду.
• Наличие уплотнителей;
• Решетки могут выдержать различные степени нагрузки, в данном случае она должна быть рассчитана на класс А.
• Конструкция трапа должна предусматривать регулировку его глубины исходя из высоты покрытия пола.
• Трап должен иметь втулочное сечение аналогичного диаметра, что и канализационный трубопровод, обычно 110 мм, это касается вертикального слива. Для горизонтального обычно диаметр — 50 мм.
• Присутствие инструкции монтажа всегда приветствуется.

Критерии выбора конструкции

Основными критериями выбора трапа монтируемого под плитку трапика для душа является материал изготовления устройства, его водопропускная способность, а также тип применяемого затвора. Рассматривая их как по отдельности, так и вместе можно определиться с тем, какой трап необходим для определённых условий, выбрать наиболее подходящую и надежную модель.

Материал

Основными материалами, из которых изготавливают данные водосливные устройства являются:

• поливинилхлорид (ПВХ);
• нержавеющая сталь;
• чугун;

Тип затвора

Трап с сухим затвором

Среди описанных выше затворов наиболее практичными и надежными являются сухие поплавочные и шторочные разновидности.

Классический коленообразный и сифонный гидрозатворы в большинстве моделей используются вместе с поплавочными или шторочными сухими затворами. Такая комбинация позволяет избежать появления запаха в ванной комнате при пересыхании в гидрозатворе запирающего слоя воды.

Водопропускная способность

Выбор сливного трапа для пола поддона или душа зависит от вида применяемой душевой лейки:

• Для обычного верхнего душа применяют точечные трапы способные отводить до 24 л/мин.
• При эксплуатации душевых леек типа «тропический дождь» применяют точечные и линейные трапы способные отводить от 24 до 48-50 л/мин.
• При использовании нескольких душевых леек – применяют линейные и пристенные трапы с водоотводящей способностью свыше 50 л/мин.

Виды

Сантехнические устройства отличаются по типу конструкции, внешнему виду, формам и размерам. И во всем этом многообразии несложно запутаться. Для начала определимся с основными классификациями.

Различаются трапы по конструкции.

Линейный – больше похож на прямоугольный лоток, устанавливается по сторонам, в углу вдоль стены или на выходе. Такой тип конструкции также называется щелевой. Процесс монтажа упрощается тем, что в данном случае необходимо оборудовать уклон только в одну сторону. К тому же за одну минуту линейный трап пропускает около 60 литров воды.

Точечный – имеет самые компактные размеры и может располагаться в любой точке

Декоративная решетка скрывает стык между стеной и полом. Стоимость таких моделей несколько выше обычных точечных, но за одну минуту пристенный трап пропускает до 40 литров воды. Кроме того, установить подобную модель значительно сложнее и возможно только на этапе возведения ванной комнаты или во время капитального ремонта.

В большинстве случаев в многоквартирных домах трубы канализации расположены слишком высоко и в подобной ситуации поднимать уровень пола необходимо минимум на 20 см, что совсем нерационально. Поэтому единственным вариантом для установки трапа в данном случае будет создание подиума с гидроизоляцией для душевой.

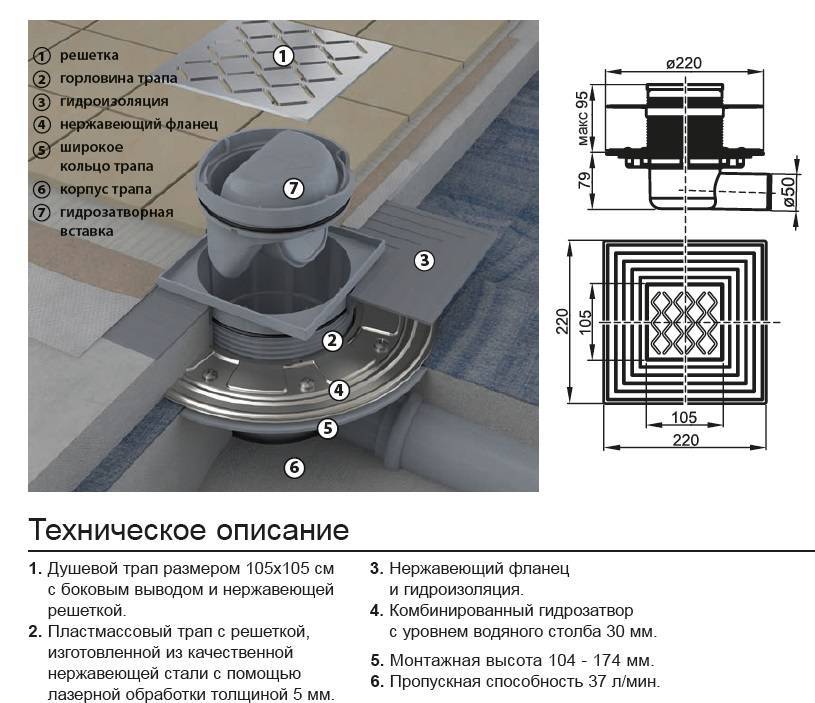

Независимо от внешнего вида, внутренняя конструкция трапа всегда неизменна:

• воронкообразный корпус;
• съемная декоративная решетка;
• фильтрующая решетка для сбора мусора и волос;
• воронка для приема воды;
• сифон – необходим для препятствия появления неприятных запахов;
• патрубок для отвода воды с канализацию – имеет горизонтальное или вертикальное положение, диаметр отверстия должен идеально совпадать с размером водосточной трубы.

Внутри сифона находится затвор, который необходим для того, чтобы в ванную комнату не проникали неприятные канализационные запахи.

Современные производители предлагают модели с двумя видами затворов.

• Гидрозатвор – самый доступный и практичный вариант, при котором барьером для неприятного запаха выступает вода. Но в случае, если душем не пользоваться продолжительное время, универсальный затвор с обратным клапаном не справится, водосток пересохнет, и неприятные запахи могут просочиться.
• Сухой затвор – в отличие от трапа с гидрозатвором, конструкция осложнена дополнительным клапаном, который перекрывает отверстие при отсутствии воды. Поэтому чтобы повысить надежность душевой кабины, которая редко используется, специалисты рекомендуют выбирать сифон с сухим затвором. Такие заслонки открываются потоком воды, а затем закрываются и не пропускают канализационные газы.
