Рекуператор своими руками

Область применения

Пластиночные или трубчатые рекуператоры применяются:
- тепловентиляционная система в частных домовладениях;
- административные или офисные помещения;
- небольшие цеха и склады.
Роторные устройства используют:
- крупные производственные помещения;
- жилые здания или офисные центры;
- помещения с избыточной или недостаточной влажностью.
Промышленный тип нашел свое применение в технологических процессах различных отраслей:
- машиностроение (охлаждение эмульсий и масел);
- энергетика;
- фармацевтическое направление;
- химическая промышленность;
- металлургия;
- пищевая промышленность.

Изготовить рекуператор самостоятельно

Рекуператор воздуха для дома можно изготовить и самому, своими руками.

Проще всего изготовить самодельный пластинчатый рекуператор, материалы для его изготовления вполне доступны, чертежи не требуются, цена их достаточно приемлема, трущихся элементов нет, и электроэнергия для него не требуется, а значит, и служить он будет долго. Главный недостаток этого типа рекуператоров – обмерзание пластин и наледи, образующиеся в морозные периоды за счёт выпадения конденсата. Методы борьбы с обмерзанием:

— автоматическое переключение потока воздуха мимо пластин, чтобы тёплый воздух мог растопить лёд (в этот период в помещение поступает холодный воздух);
— подогрев рекуператора до температуры льдообразования, кассеты из целлюлозы впитают влагу и через соседний отсек теплообменника возвратят её в помещение. Таким образом, убиваем двух зайцев: увлажняется воздух помещения, и предотвращается образование конденсата;
— в частном доме есть решение ещё лучше – воздуховод системы приточного воздуха длиной 50 м прокладывают под землёй ниже мерзлоты, получается своего рода грунтовый теплообменник, который зимой подогревает, а летом охлаждает подаваемый в помещение воздух. Обмерзания в этом случае нет, а расходы на обогрев дома уменьшаются на треть.

Порядок изготовления

Изготавливаем пластинчатый рекуператор.

Лист металла (оцинкованное железо или алюминий) минимальной толщины площадью 4 м2 разрезать на квадраты со стороной 30 или 20 см, общее их количество 70 штук. Сложить их стопкой. Оконным или дверным уплотнителем толщиной 2 мм переложить и проклеить каждый квадрат по краям двух сторон, причём направление просвета между квадратами чередовать под прямым углом. В итоге мы получим конструкцию из сложенных в стопку квадратов. Если мысленно её разделить по диагонали квадрата пополам, то одна половина будет работать на забор воздуха снаружи, а другая – на вытяжку воздуха изнутри помещения. Эта стопа собственно и является теплообменником, и потоки воздуха холодного и тёплого проходят сквозь стопу в перекрёстном направлении, выравнивая при этом разницу температур. Стопа скрепляется четырьмя вертикальными уголками, и готова к установке в корпус – короб, который может быть сделан из любого материала. Стопа – теплообменник заключается в короб шириной, равной диагонали квадрата, а высота короба – это высота стопы квадратов (теплообменника). В плане теплообменник в коробе углами упирается в стенки и выглядит ромбом

Важно, чтобы потоки воздуха пересекались только внутри теплообменника. Для отвода конденсата в нижней части короба делается небольшое отверстие, а к нему штуцер, к которому прикрепляется шланг длиной 2 м

В корпусе – коробе по каждой стороне вырезают 4 отверстия для установки фланцев присоединения воздухопроводов и герметизируют все соединения

Стенки корпуса покрываются утеплителем, и он готов к эксплуатации.

Из видео можно узнать детальную информацию по изготовлению рекуператора. Вариантов как его сделать бесконечно множество, некоторые изготавливают его из канализационной трубы, из фольги или вообще делают бумажный, но об этом вы можете узнать из дополнительных источников.

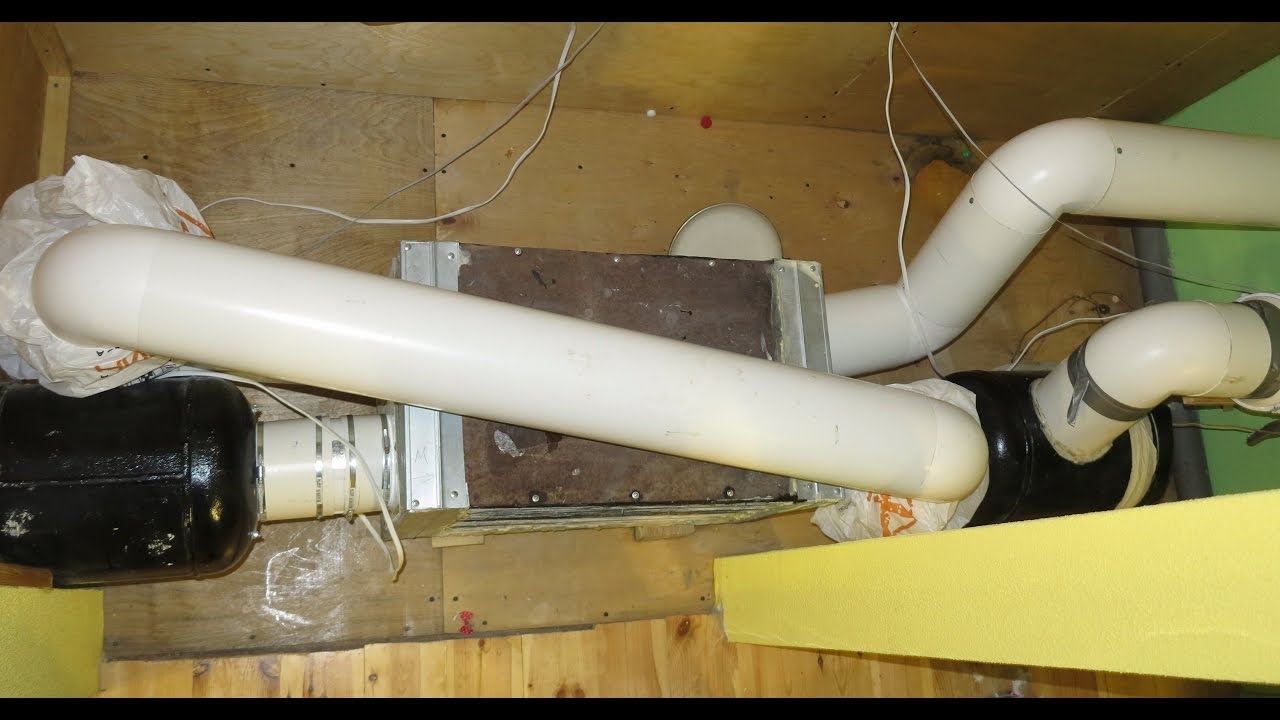

Самодельный рекуператор

Чтобы сделать самодельный рекуператор воздуха потребуется понимание принципов его работы. Сразу скажем, что своими руками получится изготовить только пластинчатый или трубчатый рекуператор воздуха. Рассмотрим оба варианта. Также читали «Отопление дачного дома своими руками «.

Чтобы сделать пластинчатый рекуператор воздуха своими руками нам потребуется:

оцинкованный лист металла;
теплоизоляция (вспененный полиэстер до 5 мм);
заклепки;
скотч или другая герметизирующая лента;
пластиковые воздуховоды;
два вентилятора;
фильтр тонкой очистки;
материал для утепления корпуса.

Из листовой стали вырезаются квадратные заготовки и скрепляются заклепками. Между листами прокладывается теплоизоляция. Принцип работы рекуператора воздуха заключается в том, чтобы воздух проходил между пластин и не смешивался. Поэтому теплообменник должен быть герметичным, для этого пригодится скотч. Затем в торцевой части вставляются пластиковые воздуховоды, а в них вентиляторы на подачу и отвод воздуха, устанавливаются фильтры тонкой очистки. Готовый теплообменник заключается в корпус, последний утепляется тонким пенопластом или пенофолом, который также будет выступать в качестве шумоизоляции.

Схема циркуляция воздушных потоков в трубчатом рекуператоре.

Проще, конечно же, сделать трубчатый рекуператор воздуха. Для этого нужна толстая пластиковая труба (воздуховод), которая будет и корпусом и воздуховодом для удаления воздуха одновременно, и тонкая трубка из алюминия. Также потребуется круглая пластина из тонкого металла. Диаметр должен быть таким, чтобы она входила в пластиковый воздуховод.

Из тонкой металлической трубки нарезаются отрезки необходимой длины. Эти отрезки закрепляются в пластине, соответственно, нужно предварительно просверлить для них отверстия. Трубок будет около 55 штук, в зависимости от диаметра пластиковой трубы. Схема рекуператора воздуха внесет некоторую ясность по конструкции трубчатого теплообменника.

Что такое рекуператор воздуха?

Прежде чем приступить к конструированию рекуператора, необходимо разобраться в принципе его работы.

Слово «рекуператор» (от латинского «recuperatio») означает получение или возвращение чего-либо обратно. Воздушный рекуператор – это устройство, в котором посредством теплообмена происходит передача тепла от потока исходящего, уже нагретого воздуха, входящему холодному воздуху.

Не следует путать понятия воздушное отопление и рекуперация. Если первое относится к системе отопления, то рекуператор является частью современной системы вентиляции загородного дома.

Эффективность и экономическая выгода от установки рекуперационной системы в доме зависит от следующих факторов:

стоимости энергоносителей;
предполагаемых сроков эксплуатации системы;
сумм, затраченных на монтаж системы;
суммы, затрачиваемой на ежегодное обслуживание системы.

Рекуператор – это всего лишь часть (и не самая дорогая) системы принудительной вентиляции. Поэтому и рекуператор, и вентиляцию, следует рассматривать как общую систему.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p* ρ₍_в-ха)* (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

Нагрев приточного воздуха электрическим нагревателем;
Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)}= Q – Q_рек= 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂= S * 24 * N_{(эл.нагр)}* n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал. Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.) = N * 214 * 24 * 3600 / (4,184 * 106)= 4,021 * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.) * Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Какие бывают рекуператоры

Назначение у всех типов рекуператоров одинаковое, но вот технология теплообмена значительно отличается. По методу передачи тепла рекуператоры различают:

пластинчатые;
роторные;
с этиленгликолем.

Устанавливаться оборудование может как в стене, так и на крыше. Кровельные устройства имеют другое строение, но принцип работы остается прежним.

Пластинчатые

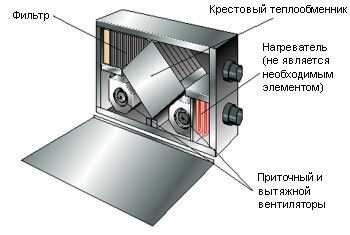

Пластинчатый рекуператор и схема его работы

Самым популярным типом устройств считаются пластинчатые рекуператоры. Теплообменником выступает слоенная кассета из металла с высоким показателем теплопроводности. Каналы расположены так, что приточные и вытяжные потоки воздуха не контактируют между собой, а происходит процесс передачи тепла через металлические пластины. Фильтры способствуют проникновению чистого воздуха в квартиру, а система отвода конденсата обеспечивает сток влаги.

Пластинчатые рекуператоры обычно довольно компактные, и подходят для установки в любом помещении.

Роторные

Роторный рекуператор для вентиляции квартиры изготавливается из гофрированной стали

Механизм теплообмена в устройствах данного типа сложнее предыдущего, поэтому размеры роторных рекуператоров значительно больше, как и производительность. Для работы устройства необходимо движение приводных роторов, поэтому потребляет оборудование больше электричества. Ротор изготавливается из гофрированной стали.

Входящие и исходящие потоки воздуха могут смешиваться, если система не оборудована дополнительной вытяжкой. Скорость вращения вентилятора может регулироваться, в таких случаях можно увеличить или уменьшить подачу воздуха.

Рекуператор с этиленгликолем

Третий тип устройств использует еще один теплоноситель, которые значительно повышает производительность оборудования.

Рекуператор пластиковый с этиленгликолем.

Гликолевые рекуператоры имеют два теплообменника, по которым циркулирует водно-гликолевый раствор. Вещество обладает высоким показателем теплоемкости. Сохраняет намного больше тепла, чем металлические кассеты. Если климат местности слишком холодный, вместо этиленгликоля можно использовать антифриз.

Монтаж гликолевых приборов — процесс сложный, поэтому используется преимущественно на больших территориях, циркуляция воздуха на которых будет происходить намного быстрее.

Крышные рекуператор воздуха

Система приточно-вытяжной вентиляции с выходом на крышу применяется в зданиях с большой площадью как склады, цехи, супермаркеты и другие. Такие устройства называют кровельными рекуператорами. Монтаж и эксплуатация рекуператоров простые. Стоимость такой вентиляции не должна превышать пластинчатой системы, принцип действия которых аналогичен.

Приточная вентиляция в частном доме.

Достоинством данного типа выступает хорошая шумоизоляция, поскольку выход наружу находится на крыше здания. В квартире крышный рекуператор установить невозможно, поэтому он используется только в частной собственности.

Рекуператор воздуха для дома своими руками

Пластинчатую модель сделать проще всего, поэтому рассмотрим её подробнее.

Плюсы и минусы пластинчатого рекуператора

Плюсы пластинчатой модели:

неплохой КПД;
простота конструкции;
доступность материалов;
энергонезависимость;
нет трущихся элементов, а значит, прослужит долго.

Есть и минусы, о которых сразу нужно знать.

Главная проблема – обледенение в крепкие морозы. Это связано с тем, что в помещении воздух более насыщен влагой, чем на улице. При обычных условиях эта влага выпадает в конденсат, но в мороз схватывается, образуя слой наледи.

Решений по борьбе с обмерзанием придумано несколько:

Автоматическое отведение потока в обход пластин, чтобы дать возможность тёплому воздуху отогреть обледенение (в этот период обогрева помещения не происходит).
Подогрев рекуператора до температуры, которая не даёт льду задерживаться (снижается на 20 % КПД).
Кассеты из целлюлозы, которые впитывают влагу, возвращая её через соседний отсек в квартиру. Эффект увлажнителя + отсутствие конденсата.
В своём доме проще всего сделать «грунтовый теплообменник» — трубу подачи закапывают ниже уровня промерзания почвы. Протяжённость подземного воздуховода – до 50 м. Приём увеличивает КПД, подогревает поток зимой и охлаждает летом, и это отличный способ борьбы с наледью.

Можно сказать, что целлюлозные кассеты – наилучшее решение, поскольку с их применением, рекуператор работает в любую погоду, потребление электричества не растёт, и не нужно устраивать сборник конденсата и его отвод в канализацию.

Материалы для изготовления

Что нужно подготовить, если решено собирать самостоятельно пластинчатый рекуператор. Материалы:

Листовой металл (лучше всего алюминий, но можно использовать кровельное железо, текстолит, гетинакс, или сотовый поликарбонат). Чем тоньше будет металл, тем лучше пройдёт теплообмен.
Рейки деревянные для прокладки между пластинками (также подойдёт пробка техническая или простой шнур). Толщина 2 — 3 мм – чем тоньше, тем лучше. Ширина – ок. 10 мм.
Герметик (не кислотный).
Клей.
Материал для корпуса. Это может быть фанера, металл, МДФ или готовая коробка.
4 фланца, такого же сечения, что и трубы.
Минвата (4 см толщиной).
Уголок.
Метизы.
Специальный вентилятор или кулер.

Резать детали предстоит электроинструментом.

Ширина корпуса будет равна диагонали будущего теплообменника, а высота зависит от того, сколько пластин планируется набрать и какой толщины они получатся вместе с рейками.

Изготавливаем рекуператор для дома — чертежи изделия

Из металла нарезаются квадраты со стороной 20-30 см. Нужно сделать около 70 штук. Если резать по нескольку штук сразу, будет быстрее и ровнее.

Рейки олифятся, и нарезаются в размер стороны квадрата (20 или 30 см). Заготовки наклеиваются на две стороны каждого квадрата и оставляются до полного высыхания клея. На один квадрат клеить рейки не нужно.

Промазываются клеем верхние части реек, и собирается бутерброд из всех квадратов

Важно! Каждый следующий квадрат нужно поворачивать под прямым углом к предыдущему. Каналы чередуются, ложась перпендикулярно, друг к другу

Чертеж теплообменника рекуператорной установки

Клеится верхний квадрат, без реек. При помощи уголков конструкция стягивается и фиксируется.

Все щели обрабатывают нейтральным герметиком.

Делаются крепления для фланцев.

Теплообменник вставляется в корпус. Для этого на стенах корпуса делаются направляющие из уголка. Теплообменник нужно будет расположить так, чтобы он упирался углами в боковые стенки (получится ромб). Конденсат будет стекать в нижнюю часть

Здесь важно, чтобы получились два изолированных пространства, а воздух пересекался бы только внутри пластинчатой конструкции

Делается небольшое отверстие, в которое вставляется шланг, для сбора и отвода влаги.

Вырезаются четыре отверстия в корпусе, для фланцев.

Схема монтажа вентиляции с рекуперацией

Отлично будет, если на входе сделать место для крепления фильтров.

Стены корпуса отделываются минватой.

Теперь можно установить вентилятор, и вмонтировать агрегат в систему вентиляции.

Монтируют готовые приборы непосредственно на стене или в специальной нише. Уровень шума зависит от мощности вентиляторов и материала воздуховодов. Но, как правило, он не превышает шум от работы компьютера.

Преимущества и недостатки

К преимуществам прибора можно отнести:

огромная экономия энергетических ресурсов (около 50%);
срок эксплуатации составляет 25 лет;
комфорт в жилом или рабочем пространстве;
одновременно решаются 3 важных задачи:
- постоянный приток свежего воздуха;
- комфортная влажность в помещении;
- экономия средств на отопление или кондиционирование.

Но существуют недостатки:

не подходит для жилья площадью до 200 квадратных метров (окупаемость приблизительно равна сроку службы);
если система вентиляции не предусмотрена проектом, смонтировать рекуператор крайне сложно и дорого;
малый перепад температур между улицей и домом снижает эффективность прибора практически до 0 (разница должна быть хотя бы 20 градусов);
высокая стоимость.

Утепленная форточка для дома с пластиковыми окнами

Для зданий, где много этажей, для квартир, практично использовать иной тип установки, больше благоприятный это так называемый теплой форточкой. Устройства по такому типу действия используют мало пространства в системе. Это устройство очень простое в установке, можно на подоконнике или на стенке возле нужного окна, также можно скрыть или оставить на виду такое устройство. При монтировании пластиковых окон, то непременно используйте данное приспособление. Данный обменщик воздуха предоставит вам приход теплого воздуха зимой, и холодного летом, также если вы используете в дополнении кондиционер. Деятельность рекуператора не относится к градусам воздуха в помещении.

Уменьшаются затраты на электричество, на обогрев зашедшего воздуха, незамысловатость данного строения и простота уменьшает основную стоимость всей системы обменщика воздуха.

Модель такого вида является трубка до 20 сантиметров в диаметре, и до полутора метра в длину, затем в нее устанавливают связку тонких труб (алюминиевых) до полутора метра. Их разбросанные концы стоит собрать в конструкцию на двух пластинах, при этом 20 сантиметров в диаметре. В такой сборке применяют тройник два штуки и две пластиковые трубы соединены между собой на 90 градусов г-образная, 20 сантиметров в диаметре. Связка тонких труб из алюминия вдеть в основную трубу. На наружные окончания ставиться тройники и г-образную трубу. С первого конца на тройнике и г-образной трубе ставят вентилятор электрический, по одному. С помощью него идет обмен воздуха в помещении.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

простая конструкция без использования движущихся деталей;
простой монтаж и быстрое обслуживание в ходе эксплуатации;
КПД рекуператора до 65–70% в зависимости от условий;
небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

алюминиевые или стальные полые трубки диаметром 3–5 мм;
пластиковый канал для вентиляции;
пластиковый соединитель для воздуховода;
оцинкованный металл или пластик размером 50×50 см;
силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Монтаж рекуператора воздуха

Монтаж пластинчатого рекуператора в систему приточной вентиляции.

В зависимости от вида рекуператоров воздуха отличается и его монтаж. Есть агрегаты, которые могут обеспечивать свежим воздухом сразу несколько помещений, посредством разводки системы вентиляции. Также есть теплообменники, которые обслуживают только одну комнату, они чаще всего используются в квартирах. Более громоздкие и мощные рекуператоры (пластинчатые, роторные) устанавливаются в тандеме с системой вентиляции, которая может быть:

общеобменной – когда подача воздуха осуществляется в каждое помещение, а вывод общий в одном из помещений;
приточно-вытяжной – когда подача и вывод осуществляются в каждом помещении отдельно.

Более компактные модели для одного помещения устанавливаются прямо в стене. Для них нужно сделать сквозное отверстие. Учитывая тот факт, что диаметр рекуператора достаточно большой, нужно знать, как сделать такое широкое отверстие:

отмечаете место, где должно быть отверстие – прикладываете рекуператор и обводите по кругу;
по периметру в пределах отмеченного круга просверливаете сквозные мелкие отверстия с минимальными отступами;
затем при помощи перфоратора удаляете перемычки между отверстиями.

После установки рекуператора все щели нужно запенить.

Рекуператор: нужен или нет

Мы уже обсудили, как подобрать рекуператор воздуха и установить его, а вот о главном так и не поговорили. Зачем нужен такой прибор? Главный ответ – это чтобы не открывать окна и в доме был свежий воздух. Для больших городов это удобно, так как вместе с воздухом из форточки в помещение попадает пыль, выхлопные газы автомобилей и шум. В этом плане рекуператор очень даже полезная вещь, а как же экономия?

Скажем прямо, она немного преувеличена. Давайте смотреть на все реально, заявленный КПД, к примеру, 55% снижает на половину теплопотери через воздухообмен. Потери через стены и перекрытия не в счёт, так как рекуператор на них никак не влияет. Допустим, воздухообмен 200 м. куб в час – это по СНИПу для дома в 70 м. кв. Чтобы нагреть такой объём воздуха потребуется около 10 кВт тепловой енергии, а это 1,05 м.куб газа. Экономия в 50% сохранит 0,5 м. куб газа в час. Кубометр газа в Москве стоит 6 рублей, значит, рекуператор экономит 3 рубля в час, что в сутки составит 72 рубля (1 доллар).

Стоимость достойного рекуператора, который реально будет работать, стартует от 1 тыс. долларов – это самый простой и дешевый, а так до 3 тыс. долларов. При экономии 1 доллар в день аппарат окупится через 3 года, а если более дорогой прибор, то через 8 лет. При этом мы не посчитали затраты электроэнергии для вентиляторов, хоть мелочь, но тоже деньги тянет. В итоге, стоит ли вкладывать от 1 до 3 тыс. долларов, чтобы отбить свои деньги через 3–8 лет? Наверное, проще за газ платить.

Подготовка к изготовлению рекуператора

Для создания пластинчатого теплообменного устройства необходимо иметь в наличии следующее:

Любой материал в виде листа, имеющий хорошую теплопроводность (алюминий, оцинкованная сталь либо другой металл);
Деревянную рейку, пробковый лист, текстолит или термостойкий листовой пластик;
Материал для создания корпуса теплообменника;
Четыре фланца из металла либо пластика, габаритами соответствующие размерам сечения воздуховодов вентиляции;
Утеплитель – пенопласт, минвата;
Клей для утеплителя;
Герметик силиконовый.

Сначала нужно определиться с размером теплообменного блока, обеспечивающего эффективную рекуперацию. Можно, например, ориентироваться на такой расчет – при суммарной площади 3-4 м² поверхности теплообмена и производительности вентиляционной системы в час около 150 м³ , КПД устройства будет в пределах 50-60%. Более точный расчет помогут сделать специалисты, занимающиеся проектированием теплообменных узлов.

Расчет мощности

Для расчета мощности важен тип помещения, температура и влажность в нем, а также площадь

Производительность устройства в кубометрах в секунду можно рассчитать, если известен требуемый по нормативам объем притока воздушных масс на человека. Если обозначить первую величину латинской литерой Q, а вторую – L, расчетная формула примет вид: Q=L*0,355*(t_ком – t_ул), где:

t_ком – требуемая температура в помещении;

t_ул – значение показателя на улице.

Чтобы найти КПД устройства, нужно знать 3 температурных показателя: t1 – на улице, t2 – параметр воздуха, поступающего в жилище после прохождения через прибор, t3 – домашний воздух до рекуперации. Тогда КПД будет равен (t2 – t1)/(t3 – t1).
