Вентилятор для вытяжки ванной комнаты с таймером

Содержание / Contents

Моя ванная комната небольшая, 3 кв. метра, но всё-таки решил сделать электрический тёплый пол. Из экономических соображений, регулятор купил самый дешёвый, без индикации температуры. На панели у него только крутилка по шкале. Поэтому в блок моего таймера ввёл ещё и режим измерения температуры, благо контроллер позволяет. Теперь температуру в ванной на уровне примерно 1,2 метр от пола мерит мой прибор.

Микротумблер сбоку, чтобы полностью обесточить прибор, например, если вам надо уехать на месяц. При повседневной жизни «работа-дом-дача» обесточивать прибор нет смысла.

Можно посмотреть температуру в любое время, в том числе и когда на индикаторах идёт отсчёт. У меня в ванной постоянно стоит режим индикации температуры. А если, например, покурю, то могу нажать кнопку «Смена режима», включив вентилятор на ранее установленное время, и уйти. Таймер сам отключит вентилятор и перейдёт на паузу.

Основные режимы:

1. Режим работы (вентилятор включён). 2. Режим паузы (вентилятор выключен). 3. Режим ввода (установка значений времени для работы и паузы). 4. Режим индикации температуры (цикл таймера не прерывается).

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Принцип работы вентилятора с таймером

Для того чтобы в ванной не скапливалась сырость, в ней должен осуществляться непрерывный воздухообмен. В действующих санитарных правилах даже указана его скорость – 25 куб. м. в час. Однако поддерживать этот параметр силами одной только естественной вентиляции невозможно. Требуется установка дополнительных устройств, увеличивающих скорость воздушного потока.

Естественно, что данные устройства не могут работать непрерывно. Это ведет к перерасходу электроэнергии, да и по большому счету не имеет смысла. Для предотвращения сырости вполне достаточно обеспечить хороший воздухообмен в совмещенном санузле в момент его использования, а также в течение некоторого времени после. Поэтому стандартные вентиляторы обычно подключают таким образом, чтобы они включались одновременно с освещением ванной, и выключались с ним же. Второй вариант монтажа – вывод кнопки включения вентилятора на отдельную панель. В этом случае пользователь сам определяет, когда необходимо включить и выключить прибор.

Вентилятор с таймером для ванной комнаты действует немного иначе. Нет, он не включается самостоятельно с определенными промежутками, как можно было бы предположить. Данные устройства рассчитаны на два режима работы:

вентилятор включается одновременно с выключением освещения ванной и работает еще 15–45 минут после того, как свет погаснет;
вентилятор не включается, если свет в ванной горел менее 1,5 минут.

Длительность проветривания пользователь может регулировать самостоятельно. Для этого на корпусе прибора имеется специальный переключатель.

Преимущества устройств с таймером

По сравнению с обычными вентиляторами, устройства с таймером обладают заметными преимуществами. Во-первых, они экономят электроэнергию. Вентилятор, запитанный вместе с освещением, включается даже тогда, когда человек просто заглядывает в ванную на пару минут вымыть руки или загрузить машинку. То есть они работают даже в том случае, если повышенный воздухообмен в помещении не требуется. Модели с таймером начинают работать только в том случае, если ванной пользовались долго. Соответственно, работают они реже и только «по делу».

Во-вторых, используя вентилятор с таймером, хозяин ванной не подвергается действию сквозняка во время приема водных процедур. Устройство начинает работать уже после того, как он покидает помещение. Таким образом снижается риск подхватить банальную простуду, принимая теплый душ.

Далее: вентилятор с таймером более эффективно осушает воздух в помещении. Проветривания в процессе приема водных процедур не всегда достаточно для того, чтобы отвести из ванной всю влагу. Дополнительная вентиляция после процесса позволяет гарантированно устранить весь скопившийся на стенах и в воздухе конденсат.

И последнее: наличие таймера избавляет от хлопот с включением и выключением вентилятора. Нужно просто один раз выставить необходимое время его работы, все остальное прибор делает сам. Этот момент точно оценят люди, привыкшие пользоваться вентилятором с отдельным выключателем.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

Прокладывание электрокабелей
Установка прибора
Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

Встроенный в прибор ручной выключатель
Вывод кнопочного выключателя на стену
Одновременное включение со светом
С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

К отдельному выключателю

Это наиболее распространенный вариант подключения.

Потребуется выполнить следующую коммутацию проводов:

соединяются и изолируются нулевые жилы вентиляционного агрегата и электрической сети;
фазы вытяжки и выключателя спариваются аналогичным образом;
к входной клемме выключателя подводится фазная жила электросети.

Важное условие — подключение заземляющего контура

К совместному со светом выключателю

Удобно, когда вентиляционный агрегат запускается одновременно с включение осветительных приборов. Наиболее практичный вариант — совмещение с двух- или трехклавишным выключателем. В соответствующее отверстие устанавливают подрозетник. В нем производят электрическую коммутацию.

Входная клемма соединяется с фазной жилой питающей сети. Выходящий контакт замыкается на фазу климатического агрегата. После подключения необходимо проверить надежность соединения и целостность изоляции. Затем в подрозетнике фиксируют рабочий механизм и устанавливают крышку с клавишами.

Вентилятор для туалета, его виды

Есть два главных вида: естественная и принудительная. Во время строительства домов встраиваются специальные вентиляционные шахты, установленные по всему дому. Такие шахты закрываются декоративными решетками, их работа, это обеспечить подачу и вывод воздуха из квартир. Чтобы микроклимат в комнате был нормальный, такой вентиляции недостаточно, поэтому ее необходимо увеличить, установив специальную дополнительную вытяжку.

Дополнительную систему можно установить прямо в шахте либо в специально оборудованном для этого коробе.

Необходимо знать, что короб применяется при установке достаточно сильных устройств и для хорошей вентиляции на территории огромных помещений. С использованием вытяжки можно быстро обеспечить вентиляцию воздуха, которая способна за короткий срок удалить в комнате все неприятные запахи и будет тщательно препятствовать их концентрации.

Виды встраиваемых вентиляторов для принудительного проветривания помещений

Когда нужен вентилятор с таймером

Каждый может определить необходимость установки этого устройства по нескольким признакам. Если в помещении есть зеркальные и стеклянные поверхности, и они постоянно запотевшие, то речь идет о повышенной влажности. Ясно, что существующая система вентиляции со своей задачей не справляется. Об этом также может свидетельствовать ощущение сырости и характерный запах. Если долго не выветриваются ароматы косметических или освежающих средств, тоже стоит заподозрить уже описанную проблему. Наконец, капли воды на стенах – верный признак необходимости усиленного вентилирования.

Особенности монтажа

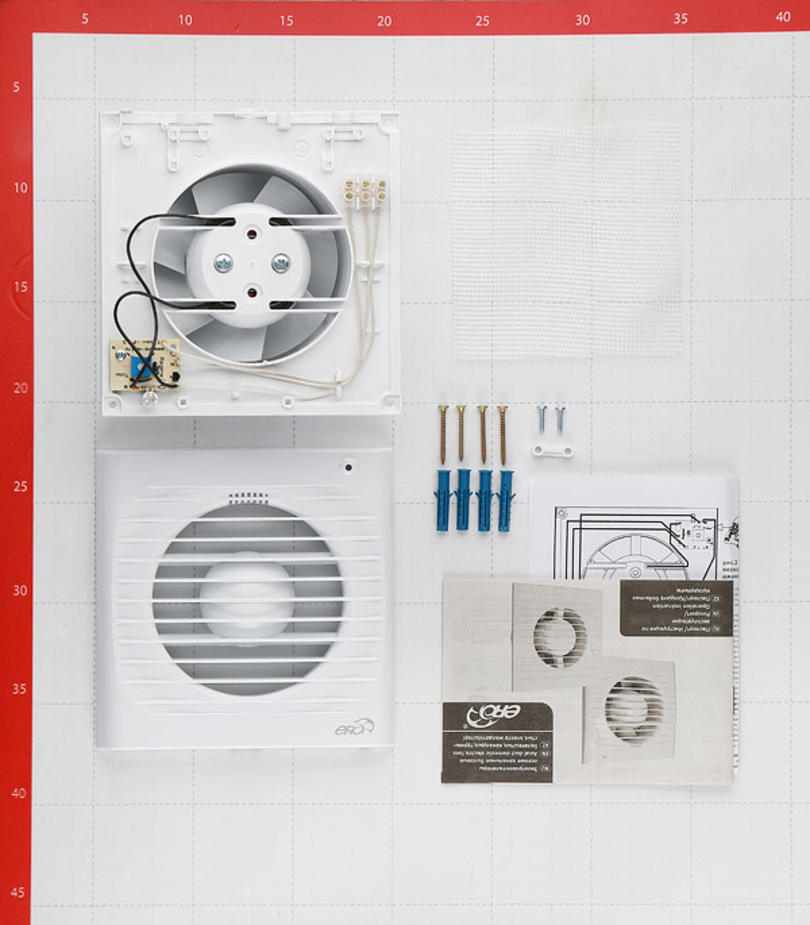

Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.

На клеммы вентилятора нанесена англоязычная маркировка:

L — фаза.
N — нулевая жила.
T — для подсоединения сигнального провода. Используется в моделях с таймером.

Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.

Потолочная установка

Потолочная вытяжка в ванной

В некоторых домах электровентилятор может быть установлен на потолке. В частных домах вентиляционный канал прокладывается по чердаку, поэтому и вентиляционная система размещается там же.

Установка на натяжной или подвесной потолок усложняется. На натяжном потолке потребуется сделать специальную подставку, а к гипсокартону кулер можно прикрутить с помощью дюбелей. Если потолок уже смонтирован, потребуется демонтаж. Чтобы не демонтировать потолки, можно воспользоваться одним из двух методов:

протягивание проводов через отверстие, которое позже нужно будет заделать;
провести проводку по потолку и скрыть ее кабель-каналом.

Выполнять подобный монтаж довольно сложно. Оптимальный вариант – продумать вентиляционную систему перед ремонтными работами и заранее подготовить место для монтажа.

Установка на стене

Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.

Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.

Алгоритм настенного монтажа без сверления:

Поверхность стены в месте крепления зачищают.
По контуру наносят силиконовый клей или жидкие гвозди
Устройство прикладывают к отверстию вентиляционного канала.
Для проверки горизонтали используют уровень.
Вентилятор фиксируют скотчем на 2-3 часа.

Завершающий этап — подача питания и возвращение на место декоративной панели.

Выбираем вентилятор для ванной комнаты

Бытовые модели имеют малые габариты и небольшую мощность по сравнению с агрегатами промышленного предназначения.

По конструкции и способу забора воздушной смеси они подразделяются на 2 разновидности:

Осевые.
Радиальные.

Первые оснащены лопастями, которые захватывают воздух и направляют его параллельно центральной оси устройства. Радиальные вентиляторы имеют специальное рабочее колесо. Оно предназначено для изменения направления движения атмосферного потока.

Осевые модели наиболее распространены в быту. Их установка не требует специальных навыков и технической подготовки. Вентиляторы классифицируются по типу монтажа на канальные и накладные.

Первый вариант характеризуется более высокой производительностью и малой шумностью. Такие модели монтируют в воздуховодах. В частном доме можно установить любой тип вентилятора, а в городской квартире — только накладной.

При выборе подходящего устройства следует учитывать:

Уровень шумности.
Мощность.
Тип подшипника.
Класс влагозащиты.

Показатель производительности и уровень шума указываются в прилагаемом руководстве пользователя и печатаются на упаковке. В зависимости от размера санузла, рекомендуется приобретать устройство мощностью 50-250 м³/ч. Комфортный для человеческого слуха уровень шума располагается в диапазоне 25-30 дБ. Поскольку вентилятору предстоит функционировать в условиях повышенной влажности и резких температурных колебаний, желательно отдать предпочтение модели класса защиты не менее IP44.

Вентилятор вытяжной для ванной с простым таймером

Вентилятор вытяжной для ванной с таймером — забываете выключать потолочный вентилятор в ванной комнате? Сделайте простой таймер, показанный на Рисунке 1. Его можно спрятать от глаз в самом вентиляторе и включать настенным выключателем. Если использовать компоненты, найденные 8 коробке со старым барахлом, эта схема не будет стоить практически ничего. Если сказать проще, то такой прибор очень нужен в быту.

Таймер для вентилятора

Вот к примеру: вы помылись в душе, закрыли водяные краны, накинули на себя халат, немного прибрались в ванной и вышли. При этом не забыв выключить свет и естественно вытяжной вентилятор. При таких действиях не выполняется одна из важных задач, такая как проветривание санузла, он просто не успевает избавиться от пара. Вот в таком случае будет как нельзя лучше установить в санузел таймер. Он будет некоторое время после вашего ухода поддерживать вентилятор во включенном состоянии, то есть продолжать вытягивать влажный воздух. Если же вы посетили санузел на непродолжительное время, в пределах до минуты, то таймер не сработает и вентилятор не включится.

При включении сети на конденсаторе фильтра С после простого выпрямителя появляется напряжение порядка 7 В. Это напряжение обеспечивает питанием аналоговый таймер LM2905 и одновременно включает его по входу запуска (вывод 1). Вслед за этим уровень напряжения на выходе (вывод 7) становится низким, включается полупроводниковое реле и, соответственно, вентилятор. Время задержки определяется конденсатором С_T с низкими утечками и резистором R_T. При указанных на схеме номиналах компонентов это время составит 1000 секунд, или примерно 17 минут.

Принцип работы устройства

Как работает данное устройства, а именно вентилятор вытяжной для ванной с подключенным таймером? По истечении времени задержки напряжение на выводе 7 становится высоким, и реле выключается. Для большинства вентиляторов будет вполне достаточно небольшого полупроводникового реле, рассчитанного на ток 0.5 А. Обычно такие реле надежно включаются при напряжении 3 В. При желании погасить избыточное напряжение, чтобы снизить нагрузку на источник питания, можно добавить резистор R. После выключении питания р-канальный полевой транзистор открывается, быстро разряжая С_T, чтобы немедленно подготовить схему к следующем циклу задержки. Последовательный резистор 10 кОм делает схему безопасной.

В худшем случае сетевое напряжение упадет на этом резисторе, на котором будет рассеиваться безвредная мощность 1.4 Вт. Эту схему легко адаптировать под другие приложения. Можно изменить время задержки или сделать его линейно регулируемым. Можно также пере конфигурировать схему так, чтобы после задержки полупроводниковое реле не выключалось, а включалось. Для этого управляющий вход таймера (вывод нужно подключить к выводу 4 вместо вывода 2. Наконец, можно изменить логику работы реле, поменяв местами входы управления.

Предыдущая запись Солнечная панель для частного дома
Следующая запись КПД преобразователя частоты

Как работает устройство?

Если освещение в ванной выключено, вентилятор вытяжки также будет находиться в выключенном состоянии. При этом потребление тока будет минимальным, что даже не будет фиксироваться счетчиками электроэнергии. Это так называемый дежурный режим.

При включении в санузле освещения, таймер начинает отсчет периода времени до включения вытяжки, который длится приблизительно 15 секунд (возможны отклонения на 1-2 секунды). Если успеть выключить свет, пока не вышло это время, вентилятор не включится совсем. К примеру, человек зашел в ванную комнату, чтобы положить либо взять какую-то вещь, что заняло считанные секунды, при этом вытяжка не включится. Это очень удобно, потому что нужды в работе вытяжки нет. При включенном свете более 15 секунд, таймер включит вентилятор вытяжки, и он будет работать до тех пор, пока будет гореть свет и после его выключения на протяжении 5 минут. Кроме этого, на каждые 2 минуты включенного света время работы вентилятора после выключения продлевается еще на 1 минуту. После отключения света вытяжка может работать максимально 30 минут. К примеру, если человек зашел в санузел и включил свет, после чего находился там 15 минут (принимал душ или ванну), то время работы вытяжки после выключения света составит 13 минут (5 минут + 15 минут/2 = 13 минут).

Если вентилятор работает, а свет в санузле был включен еще раз, то продолжительность работы вентилятора будет определяться как сумма остатка времени, которое еще не закончилось, и новый период времени, который можно рассчитать описанным методом.

О том, что устройство исправно и готово к работе сигнализирует вспыхивающий каждую секунду светодиод.

Выбор вентилятора

Вентилятор санузла с датчиком

Закрытое помещение без окон и отверстий для воздухообмена можно качественно проветрить только с помощью принудительной вентиляции. Она удаляет пар, лишнюю влагу и неприятные запахи. Установка бытового вентилятора проводится в вентиляционную шахту вместо решетки и требует подключения электричества. Он должен обеспечивать необходимую кратность обмена воздуха. Для ванны и санузла она составляет 7-9.

Вытяжной вентилятор в ванной выбирается по основному показателю – мощности. Именно она обеспечивает требуемую замену воздуха в комнате. Для этого необходимо знать объем помещения и коэффициент воздухообмена. Так, для помещения размером 2,2*2,5*2 с требуемой кратность воздухообмена 8 оптимальная продуктивность установки будет: 2,2*2,5*2*8 = 88 м3/час.

Необходимо учесть и такие моменты:

Наличие автоматических жалюзи в конструкции вентилятора. Позволяет перекрыть воздуховод в случае поломки прибора или проведения других работ при отключенном приборе.
Если предусмотреть в схеме таймер, то вентилятор можно использовать с большей пользой. Он будет после выключения света еще работать некоторое время. Вводится в работу при выключении света.
Для работы в помещении с повышенным содержанием пара и влаги в воздухе неплохо доукомплектовать схему встроенным гигростатом. Тогда контрольно-регулирующий время прибор будет реагировать автоматически на повышенный уровень влажности.
«Шумность» установки во время работы должна соответствовать СанПиН 2.1.2.2645-10 в части требований к условиям проживания в жилых помещениях. Днем это 23-58 (дБ), ночью — 13-50 (дБ).

Особенности установки и подключения

При монтаже вытяжного устройства необходимо учитывать размеры вентиляционной шахты, способ поступления воздушных масс, конструкционные особенности самого оборудования.

Изначально обследуется канал шахты на наличие тяги. Если приток воздуха слабый, то необходимо:

предварительно прочистить шахту;
установить дополнительный вентилятор в шахту.

Проще всего выполняется установка канального осевого вентилятора, оснащенного датчиком влажности:

приборы размещаются внутри шахты, имеют как прямоугольное или круглое сечение;
допускается установка в санузлах с подвесными потолками;
схема подключения вентиляторов и световых приборов аналогична;
при монтаже задействовано 2 провода для подсоединения к сети и 1 – к лампочке.

Крепление вытяжного вентилятора с датчиком влажности в санузлах и на кухне можно выполнить при помощи дюбелей или клея. Габариты корпуса должны соответствовать сечению проходного отверстия в стене.

Выход воздуховода декорируется диффузором, регулирующим воздушные потоки и одновременно маскирующим место расположения вытяжки.

Доводы в пользу установки вентилятора

Главный признак, который указывает на необходимость установки вентилятора в вентиляционный канал – это появление конденсата и, как следствие, плесени и грибка на различных поверхностях помещения. Данные патогенные микроорганизмы могут служить источником разного рода инфекций, которые поражают жителей квартиры или частного загородного дома. Помимо этого помещение квартиры или дома может наполняться запахами от соседей снизу либо сверху. Это также говорит о том, что естественная вентиляция работает плохо.

Применение схемы подключения вентилятора для вытяжки с таймером в ванной комнате способствует улучшению санитарной обстановки данного помещения. При включении устройства происходит циркуляция воздушной массы, что приводит к исчезновению неприятных запахов. На металлических поверхностях (опять-таки в силу высокого уровня влажности) приостанавливается появление новой ржавчины.

Что касается размножения грибков, то их рост также прекращается. Вдобавок исчезает влажный налет на кафеле (а такой материал присутствует в оформлении многих ванных комнат) и зеркалах.

В продаже есть разные модели вентиляторов, среди которых можно найти современные устройства, работающие бесшумно. Ко всему прочему, у них довольно привлекательный дизайн и компактные размеры.
