Профиль оконный примыкающий с армирующей сеткой монтаж

Видеоуроки

Все внешние углы здания, а также углы оконных и дверных проемов усиливаются угловым ПВХ-профилем с армирующей сеткой (торговая марка ПрофильСистемс).

На горизонтальные углы для предотвращения скопления влаги устанавливается специальный профиль с капельником (торговая марка ПрофильСистемс).

Вершины углов оконных и дверных проемов после установки углового профиля ПрофильСистемс необходимо дополнительно усилить прямоугольными полосками из фасадной армирующей сетки KAST размерами не менее 20х30 см.

Перед началом нанесения базового штукатурного слоя на откосах дверных и оконных проемов необходимо установить специальный примыкающий оконный профиль с сеткой ПрофильСистемс.

Профиль обеспечивает герметизацию монтажного шва и его защиту от попадания влаги и ультрафиолета, выполняет роль маячковой планки для идеально ровного нанесения штукатурки, защищает окно от механических повреждений и загрязнений, гарантирует отсутствие трещин в местах примыкания штукатурки к оконной раме.

Профиль наклеивается на раму по ее периметру за исключением подоконной зоны.

Приклеивание плит утеплителя необходимо выполнять с использованием специальных клеевых составов.

Теплоизоляционные плиты приклеиваются на стену фасада снизу вверх, начиная от цокольного профиля ПрофильСистемс, горизонтальными рядами, с перевязкой вертикальных швов в каждом ряду. На внешних и внутренних углах следует выполнять зубчатое сцепление. После установки первого ряда утеплителя на цокольный профиль зазор между стеной и профилем необходимо заполнить полиуретановой пеной. Утеплитель устанавливается вплотную друг к другу. В случае, если после установки плит остаются зазоры шириной более 2 мм, их необходимо заполнить клиновидными полосками, вырезанными из утеплителя. На углах оконных и дверных проемов теплоизоляционная плита устанавливается с угловым вырезом /буквой Г/.

Механическое крепление плит утеплителя специальным дюбелем выполняется только после полного высыхания клеевого состава, но не менее чем через 72 часа после приклеивания. Расход фасадного дюбеля на 1 кв.м. фасадной системы — 6-7 шт.

Монтаж цокольного профиля ПрофильСистемс в фасадной системе следует выполнять в соответствии с проектом, горизонтально в одной плоскости, прикрепляя его к стене специальным дюбелем. Расстояние между дюбелями не должно превышать 30 см. Профиль стыкуется между собой с помощью соединительных элементов из ПВХ.

В местах крепления цокольного профиля к стене необходимо обеспечить его плотное примыкание к основанию, используя соответствующие по толщине подкладочные шайбы.

Для армирования базового штукатурного слоя в целях избежания появления трещин на декоративном покрытии фасада необходимо применять стеклотканевую щелочестойкую сетку KAST /Германия/ плотностью 160 г/кв.м.

Полотна сетки укладываются вертикально сверху вниз до капельника цокольного профиля. При создании базового слоя необходимо соблюдать следующую последовательность технологических операций: — с помощью гладкой стальной терки нанести на утеплитель соответствующий клеевой состав ровным слоем 2-3 мм, одновременно на всех ярусах строительных лесов — размотать приготовленный рулон фасадной сетки между стеной и лесами сверху вниз — натянуть полотно сетки и прижать к нанесенному клеевому составу — утопить сетку в клеевой состав по всей поверхности, убрать излишки клея таким образом, чтобы сетка едва просматривалась — нанести второй слой клея толщиной до 3 мм и выровнять поверхность, после выравнивания фасадная сетка не должна быть видна.

Неровности на базовом слое удаляются на следующий день после его создания. Полотна армирующей сетки устанавливаются с нахлестом не менее 10 см.

Виды креплений для пластиковых окон

анкера или рамные дюбели;
нагели или шурупы по бетону;
анкерные пластины.

Рамный дюбель

Этот вид крепежа относится к профессиональным, характеризуется высокой надежностью. Рамный дюбель состоит из 3 элементов:

винта с резьбой;
внешней гильзы;
внутренней втулки.

Винт монтируется следующим образом: гильза вставляется в подготовленное отверстие, винт вкручивается в гильзу. При вкручивании втулка изнутри распирает гильзу, надежно фиксируя анкер.

В то же время надежность крепления является и недостатком. Винт вкручен так крепко, что вытащить его не разрушив часть стены будет практически невозможно. Демонтаж соединений может потребоваться при замене старых оконных блоков на новые либо при исправлении ошибок монтажа. Разобрать анкерное соединение чтобы отрегулировать конструкцию по вертикали и горизонтали довольно проблематично.

Рамными дюбелями непросто будет закрепить окно в доме, где основание имеет многослойную конструкцию. Например в панельных домах стены имеют внутри слой теплоизоляционного материала, в который закрутить анкер не представляется возможным. Винт будет проваливаться в утеплитель и распорка не раскроется.

Размер анкера подбирается в зависимости от величины промежутка между рамой и откосом. Для монтажа пластиковых окон подходят анкера диаметром до 10 мм. Крепежный элемент устанавливают на внутренней части блока под стеклопакетом. Исходя из того, что толщина рамы составляет 40 мм и на столько же винт входит в стену, минимальная длина крепления 80 мм. Если между откосом и рамой 2-3 см, то нужен анкер длиной 11 см, а если 6-7 см, то понадобится уже длина 15-16 см.

Шурупы по бетону

В быту они носят название турбовинтов, нагелей, саморезов по бетону. К особенностям этого вида крепежа можно отнести отличные удерживающие усилия, что позволяет успешно применять их для закрепления пластиковых окон.

крепления обладают высокой надежностью в бетоне, кирпиче, монолите;
соединения можно разобрать чтобы отрегулировать или заменить элементы.

Минус всего один: нагели нельзя использовать для монтажа на стены с неоднородной структурой. Шуруп будет проваливаться в теплоизоляционный материал.

Анкерные пластины

Считаются наиболее современным способом фиксации оконных блоков. Этот вид крепежа создавался с учетом сезонных температурных перепадов и эластичности материала. Анкерные пластины это единственный вид крепежа, который способен надежно удерживать объемное окно в многослойных стенах.

Такие пластины выпускаются двух видов:

Монтаж устройства довольно простой: одной стороной его закрепляют на торцевой части рамы, а другая прикручивается к основанию обычным шурупом длиной 50-80 мм.

Плюсы использования анкерных пластин:

Раму не нужно сверлить насквозь, как это происходит при использовании дюбелей или нагелей.
Поворотные модели можно легко переориентировать без сверления лишних отверстий если во время работы сверло попадает на прут арматуры.
В панельном доме или построенном из «экспериментальных» материалов применение анкерных пластин это единственный способ надежно зафиксировать оконный блок.

К недостаткам можно отнести недостаточную надежность крепежа при использовании маленького и узкого пластмассового дюбеля. На самом деле это не соответствует действительности. Монтаж оконных блоков выполняется с обязательным запениванием зазоров строительной пеной. При застывании она дополнительно фиксирует окно по заранее установленному уровню.

Назначение примыкающего профиля

Данное изделие представляет собой универсальную планку, которая выполняет сразу несколько функций:

Штукатурную: прочная сетка из стекловолокна надежно удерживает жидкий раствор и армирует его, предотвращает появление трещин после высыхания. Кроме того, сам профиль выступает в роли маяка. На него опирают шпатель или правило и выводят аккуратный и ровный откос.
Уплотнительную: элемент обеспечивает герметичность шва в месте примыкания откоса к оконной раме.
Защитную: не только предотвращает загрязнение окна при штукатурных работах, но и противостоит атмосферным воздействиям при дальнейшей эксплуатации.

Вам может пригодиться

Примыкающий профиль, как правило, оснащается надёжной стеклотканевой сеткой, наклеенной на дополнительную полку. Армирующая сетка позволяет надёжно фиксировать штукатурную жидкость на откосах и практически исключить возникновение трещин, визуальных неровностей и осыпания штукатурки, в частности расположенной в критических зонах примыкания профиля.

Высококачественный пластик является добротным средством для стабильной герметизации и основательного уплотнения всех монтажных швов на оконных конструкциях. Примыкающий профиль – в отличие от рулонно-ленточных герметиков – является более популярной продукцией для оштукатуривания откосов.

Характеристики:

производится из ударопрочного и погодостойкого ПВХ, устойчивого к щёлочи;
обладает защитной планкой и универсальным самоклеющимся уплотнителем;
стоек к УФ лучам;
пароизоляционный и водонепроницаемый;
лёгок и удобен в монтаже, режется ножницами.

Область использования

В зависимости от вида, оконные примыкающие профили применяются в процессе отделки откосов внешнего и внутреннего типа. Они эффективны в создании точного и высококачественного примыкания штукатурки по всему периметру откосов. В основном самоклеющийся примыкающий профиль используется для:

оштукатуривания дверных, а также оконных откосов в местах примыкания к дверным и оконным блокам, служит эффективным маячком на 6 либо 9 мм (в зависимости от толщины штукатурного слоя);
штукатурных работ в местах примыкания профиля к иным фасадным материалам.

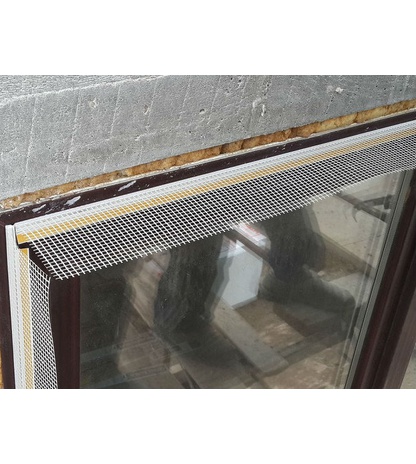

Примыкающий оконный профиль на внешнем оконном откосе

Преимущества и монтаж профиля

Из главных преимуществ примыкающей планки вышеуказанного типа выделяют:

бюджетный вариант;
быстрая и удобная отделка;
предотвращение трещин между штукатурным слоем и оконным либо дверным блоками;
предоставление качественной защиты от погодного влияния и паров;
сохранение теплоизоляционных функций швов: снижение теплопотерь и трат на отопление;
защита от механических повреждений, а также глубоких загрязнений в процедуре отделки;
обеспечение эстетического и гармоничного примыкания штукатурного слоя к раме оконного и дверного типов;
отсутствие необходимости в использовании дополнительныхгерметиков и проведении дополнительной ремонтной процедуры.

Процесс установки

Процесс монтажа ПВХ окна в деревянном доме предполагает четкое соблюдение технологии. Первым делом необходимо тщательно произвести все замеры. Вначале определить расстояние от пола до подоконника. Для этого потребуется учитывать рост человек. Полученное расстояние приравнять к 80 или 90 см.

При выполнении замеров необходимо принимать во внимание комфортный отступ к окну. Подоконник должен находиться выше, чем обеденный или письменный стол

Когда с расположением подоконником стало все понятно, стоит перейти к врезке проемов

Они будут ниже подоконника на 5 см. Такое расстояние необходимо обеспечить для монтажной пены

Когда с расположением подоконником стало все понятно, стоит перейти к врезке проемов. Они будут ниже подоконника на 5 см. Такое расстояние необходимо обеспечить для монтажной пены.

Вырезать проем, применяя уровень. При помощи отвеса осуществить разметку вертикальных отметок. Верхний предел определяется с учетом высоты конструкции. ПВХ рамы предполагают увеличение проема на 14 см выше оконной конструкции. Ширина проема также должна быть больше кона на 12 см.

Когда подготовка проемов и обсады закончена, то можно переходить к монтажу стеклопакетов. При этом стоит учитывать одно основное правило – сверлить раму насквозь нельзя, так как это может нарушить герметичность и теплоизоляцию. Лучше всего задействовать для этого специальные крепления. Упростить монтажные работы можно, если демонтировать с рамы створки. Таким образом удается облегчить конструкцию.

Процесс монтажа рамы осуществлять при помощи уровня. Это даст возможность получить его правильную посадку. После установки рамы можно переходить к фиксации откосов. При этом не стоит забывать про зазоры для монтажной пены. Когда рама уже будет установлена, то можно взять в руки пистолет с монтажной пеной и пройтись ей по периметру проема.

Осуществляя работы по установке ПВХ окон в деревянном доме, необходимо принять во внимание следующие особенности:

Поддонник ПВХ окна должен быть сосредоточен строго горизонтально. Для его выравнивания необходимо использовать пластиковые пластины.
Повысить прочность крепление при монтаже подоконника можно, если по бокам коробки выполнить врубки. Их глубина будет равняться 8 мм.
Крепление подоконника должно происходить с использованием саморезов.
Перед непосредственной установкой ПВХ окна в доме необходимо закрепить ручку стеклопакета. Если она будет находиться в горизонтальном положении, то это говорит о том, что створка открытая. Для фиксации ручки стоит задействовать болты. Затем ее установить в нижнее положение.
Когда происходит фиксация конструкции саморезами, то между окном и коробкой стоит расположить брус шириной 1 см.
При установке стеклопакетов необходимо предусмотреть регулировочные пластины. Они будут сосредоточены между сливами. Это позволит добиться необходимого отвода конденсата.
Вхождение стеклопакета должно выполняться свободно. Если конструкция имеет перекос, то могут возникнуть трещины на стекле.
По завершении всех работ необходимо взять ПВХ штапики и закрепить стеклопакет. Пространство между проемом и окном устранить при помощи монтажной пены. Когда она застынет, то убрать ее излишки, установить водоотлив и наличники.

Основные характеристики пластиковых окон

Чем суровее климат в регионе и сильнее перепады температур, тем надёжнее должна быть защита от утечек тепла и перегрева. Её обеспечивают:

Однородность используемого для производства материала, в данном случае – поливинилхлорида. Что проку в остальных характеристиках, если подвергнутый обработке термопласт имеет неравномерную плотность, а внутри него скрываются каверны и трещины? При наличии подобных дефектов невозможно гарантировать, что оконные рамы будут прочными и герметичными. Обнаружить недостатки удаётся в процессе внешнего осмотра. Зернистая поверхность говорит о том, что перед вами продукция плохого качества или подделка, изготовленная в некачественных условиях.
Ширина профиля. Сколько не разделяй внутреннее пространство перегородками, слишком тонкие конструктивные элементы не обладают высокой прочностью и не способны похвастать низкой теплопроводностью. Бюджетные версии имеют ширину 58 мм, которая признаётся достаточной. Но лучшие показатели демонстрируют модели размером в 70 мм и более.
Толщина стенок. Она должна быть равномерной на всём протяжении стенок и перегородок и составлять порядка 2,5 – 3 мм, а в случае с тяжёлыми окнами большой площади даже больше. В противном случае не удастся обеспечить достаточную прочность конструкции и требуемое качество соединительных швов.
Количество воздушных камер. Увеличение числа секций, разделяющих внутреннее пространство профиля, благоприятно сказывается на уровнях акустической проницаемости и теплоизоляции. И тут многое зависит от размеров. Если при ширине 58 мм нормой считается три воздушные камеры, то при 70 мм их количество удаётся увеличить до пяти, а при 90 мм – до шести и более.
Количество стеклопакетов. Одинарный, состоящий из двух стёкол, разделённых воздушной прослойкой, рекомендуется для остекления неотапливаемых помещений или эксплуатации в регионах с тёплым климатом. Для установки в домах, расположенных в средней полосе, лучше выбирать рамы с двухслойными стеклопакетами. Жителям севера приходится отдавать предпочтение конструкциям с тремя стеклопакетами, несмотря на то, что те пропускают меньше света и имеют значительный вес.
Наличие металлических усилителей. Скрытые внутри элементы чаще всего изготавливаются из стали или алюминиевых сплавов. Они обеспечивают устойчивость к механическим нагрузкам и деформациям, происходящим при резких температурных перепадах.

Все перечисленные характеристики важны

И если, размышляя о том, какие пластиковые окна лучше выбрать, вы в первую очередь обратите внимание на марку и устройство профиля, то поступите правильно. Лишь убедившись, что с основными параметрами всё в порядке, имеет смысл обращать внимание на такие вещи, как точность геометрических размеров, особенности конструкции, качество уплотнений и фурнитуры

Почему нужно проводить чистку?

Если в конструкции предусмотрена довольно эффективная внутренняя дренажная система (особенно в случае размещения выводов воды и внизу, и вверху рамы), зачем отверстия в пластиковых окнах нужно чистить? К сожалению, им присущи засоры.

Вода может «затащить» внутрь профиля грязь с крыши или со стены дома. Каменные песчинки, маленькие части листочков и другой мусор способны попасть в окно, но не факт, что сумеют из него выйти. Внутри также могут быть образованы «завалы» из набившейся в профиль и намокшей набухшей пыли.

Если происходит засорение, то дренажная система в раме перестает нормально функционировать. В результате вода продолжает скапливаться в профиле, не имея выхода из нее. Вы предотвратите внутреннюю коррозию и деформацию элементов окна, если периодически будете проводить чистку дренажных отверстий. Для этого бывает достаточно при общем мытье конструкций заглядывать и в водоотводящие дыры и убирать оттуда сор.

Особенности монтажа

Как мы уже сказали, с установкой профильной конструкции справится даже человек неопытный. Главное соблюдать инструкцию.

Шаг 1. Замерьте высоту и ширину участка, с которым будете работать. Далее по этим меркам отрежьте нужное количество профиля. Полученные элементы будут закрепляться сверху и по бокам от двери или окна.

Шаг 2. Непосредственно перед началом работ очистите рамы от пыли, грязи и жира. Сделать это можно с помощью обычного ацетона.

Шаг 3. Наметьте ровную линию, по которой конструкция будет примыкать к раме. Для этих целей воспользуйтесь лазерным уровнем.

Шаг 4. Теперь возьмите профиль оконного примыкания и уберите с его клеящейся части (демпфера) защитную пленку сантиметров на 10. Прислоните открывшийся участок к кромке рамы по намеченной полоске. Подождите несколько секунд пока клей схватится с поверхностью.

Шаг 5. Далее, таким же образом постепенно убирайте защитную ленту по всей длине и закрепляйте конструкцию. А когда она будет полностью зафиксирована, еще раз нажмите на нее пальцами для более надежного примыкания.

Шаг 6. Следующую профильную конструкцию прикладывайте четко к углу уже приклеенного профиля. Также постепенно снимайте с нее защитную ленту и фиксируйте.

Шаг 7. Теперь настала очередь защитить от загрязнения непосредственно само стекло. Для этого накройте его полиэтиленовой пленкой или специальной мембраной. Причем закрепить защиту можно непосредственно на самом профиле, так как там есть для этого отдельная клеящаяся часть под желтой лентой, расположенная на отрывной планке.

Шаг 8. Пришло время штукатурить откос. И не бойтесь проводить шпателем рядом с окном, вы ничего там не испачкаете и не отклонитесь от угла, так как направляющая часть, выступающая на профиле, просто не даст вам сделать этого.

Шаг 9. Дождитесь полного высыхания штукатурки. А после легким движением руки уберите отрывную планку вместе с защитной пленкой стекла. Все, идеально ровный откос готов.

Важно: для надежной фиксации профильной конструкции работы нужно выполнять при температуре не выше +40°С и не ниже +5°С

Профиль оконного примыкания с армирующей сеткой – это лучший помощник для выведения ровных и утепленных откосов. Как видно из инструкции, он очень прост в использовании и позволяет значительно сократить количество времени и сил, необходимых для проведения столь монотонной работы.

Альтернативные системы армирования ПВХ окна

Несмотря на то, что металлический профиль, пожалуй, самый популярный в использовании, он все чаще поддается критике. И нельзя сказать, что она не обоснована, ведь главный недостаток таких профилей – это низкий теплотехнический показатель. Объясняется это достаточно просто – металл проводит хорошо тепло. Так что профили из него очень уменьшают такое свойство окон, как теплоизоляционность. Поэтому идет активная работа над поиском разного рода альтернатив.

Сейчас внедряются в производство усилители из стекло композитных материалов. Они уже были успешно испытаны в лабораторных условиях и начинают завоевывать все больше покупателей.

Альтернативная система от концерна REHAU нацелена на полный отказ от металлических вкладышей. Он предлагает усилитель на базе инновационного фиброволоконного материала RAU-FIPRO. Пока что производитель ограничивается выпуском только экспериментальной серии.

Сейчас можно видеть всеобщую тенденцию постепенного отказа от металлических усилителей и заменой их на термовставки из прочных материалов. Так что стоит ожидать, что уже в ближайшем будущем армирование все же уступит свои позиции других видам.

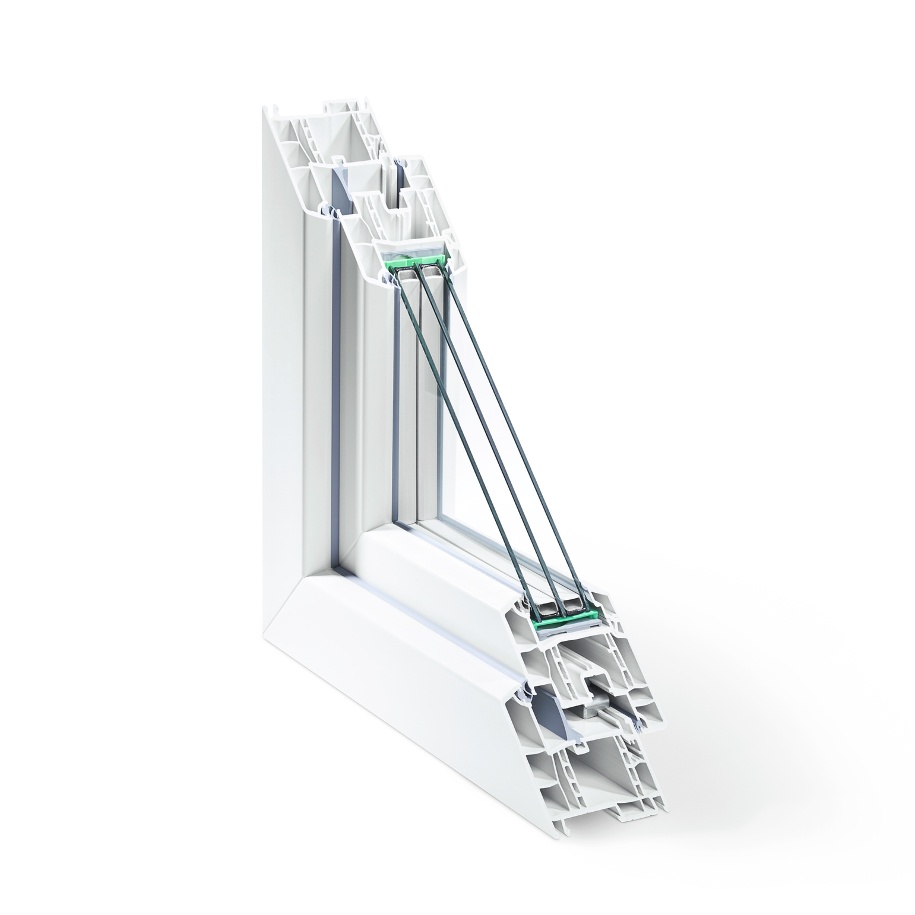

Рис. 4. Rехау GENEO.

Продукция

Профиль оконного примыкания с армирующей сеткой для защиты оконных откосов BP13 представляет собой элемент примыкания системы, применяющегося для монтажа в теплоизоляционных системах.

Технический чертеж профиля Технические свойства и требования

Прочная стеклотканевая сетка удерживает жидкий раствор и армируя его, обеспечивает качественное выполнение штукатурного слоя во время отделочных работ.

Специальная защитная планка оконного примыкания с сеткой, которая после завершения работ отрезается специальными ножницами, защищает оконные и дверные откосы во время штукатурных работ. Уплотнительный элемент планки примыкания с сеткой имеет функцию герметизации, исключает поддув воздуха, обеспечивая теплоизоляцию системы. Данный уплотнительный элемент принимает на себя движение, возникающее в откосе рабочего проема, исключает появление трещин между рамой и штукатурным слоем в зонах, где профиль оконный с сеткой примыкает к системе теплоизоляции.

Высота профиля выступает в качестве маяка и обеспечивает ровный откос оконного или дверного проема

Для обеспечения этой функции важно подобрать высоту планки примыкания с сеткой исходя из задач теплоизоляции и отделки. Купить профиль с сеткой возможно высотой 6мм и 9мм

Профиль оконный с армирующей сеткой имеет отрывную защитную клеевую полосу, обеспечивающую защиту поверхностей при штукатурных работах.

Преимущества оконного примыкания с сеткой:— герметичность элемента системы теплоизоляции благодаря термической прокладке, исключающей возможность проникновения воды и воздуха под термическую подкладку профиля с сеткой при зазоре возле оконного или дверного проема;— отсутствие трещин между оконной рамой пластмассовых окон, которые отличаются большим тепловым расширением и штукатуркой благодаря применению пенистой ленты;— эстетичность отделки штукатурки оконных и дверных проемов.

Монтаж примыкающего профиля оконного с сеткой:

1.Очистить, просушить и обезжирить оконную раму.2.Определить место наклеивания профиля оконного с сеткой на оконную раму3.Нарезать отрезки планки примыкания необходимой длины. 4.Удалить покрытие желтого цвета на белой расширяющейся части планки примыкания и сразу приклейте планку примыкания к раме.5.Выдержать около 2-х часов – это обеспечит хорошую связываемость клея.Подготовленное таким образом с помощью элемента примыкания с сеткой окно позволяет начать штукатурные работы без опасения загрязнений.6.Наложить штукатурку ровным слоем, внедряя ее в желобок, который находится в профиле примыкания с сеткой.После высыхания штукатурки (лучше всего после нескольких дней в зависимости от атмосферных условий) удалить из планки примыкания с сеткой прячущийся элемент вместе с защитной пленкой Удаление прячущегося элемента следует начать от оконного угла одним движением вниз.

Характеристики примыкающего профиля оконного с сеткой:

длина профиля с сеткой 240см и 250см, ширина (высота) 6мм и 9мм, упаковка 25 штук.

Для успешного утепления помещения также используется приоконный профиль примыкающий с сеткой без прокладки.

Купить примыкание с сеткой возможно чисто белого оттенка, который не будет выделяться на фоне белой рамы окна.Купить примыкание с сеткой длиной 250см в следующих доступных цветах:RAL 7000 светло-серыйRAL 7024 темно-серыйRAL 8001 золотой дубRAL 8017 темный орех (коричневый)Также вы можете купить профиль с сеткой любого цвета под заказ

Обратите внимание на профиль:Оконное примыкание без сетки. Источник
