Можно ли гнуть полипропиленовые трубы?

Для чего производить изгиб?

Прежде чем рассказывать о том, как согнуть полипропиленовую трубу, надо разобраться, для чего это нужно делать. Как утверждают специалисты, необходимость производить изгибание обусловлена тем фактом, что в квартирах и домах водопроводные и отопительные разводки зачастую не идут по одной прямой. Поэтому мастеру нередко приходится огибать углы и подводить трубы в нужное место. Для этой цели полипропиленовые изделия гнут. Некоторые мастера выполняют разводку с использованием фитингов или переходников. По правилам выполнения монтажных работ более предпочтителен именно второй вариант. Однако, судя по многочисленным отзывам, мастерам гораздо удобнее трубы гнуть.

Свойства пластикового трубопровода

Все пластиковые трубы можно поделить по материалу их изготовления: они производятся из полимеров, полиэтилена, поливинилхлорида. Перечисленные материалы обладают хорошими гигиеническими показателями, поэтому отлично применяются для обустройства сети теплоснабжения, а также для организации водопровода в квартире.

Не всегда получается самостоятельно согнуть материал, поэтому приходится использовать популярные методы

Чтобы согнуть самостоятельно пластиковую трубу необходимо подробнее узнать о ее свойствах:

Кольцевая жесткость. Высокие показатели жесткости ПВХ позволяют выдерживать атмосферное давление в 120 атмосфер.
Стойкость к нагреванию. Пластик устойчив к нагреву, поэтому его применяют для обустройства водопровода с горячей и холодной водой, а также для организации трубопровода с отоплением. При нагреве пластик удлиняется только на 5%.
Низкая устойчивость к морозу. Из-за малой сопротивляемости морозу, материалы не выдерживают температуру ниже -15 градусов, поэтому требуют дополнительной термоизоляции.
Высокая проницаемость свет. Окрашенная в различные цвета ПВХ труба устойчива к ультрафиолету.

Изделия из ПВХ для обустройства трубопровода выпускаются в различных диаметрах

При нагревании пластиковую трубу можно аккуратно согнуть, потому, как она обладает хорошими показателями эластичными. Изделия из гнущегося поливинилхлорида при производстве могут изначально сматывать в кольца – в таком виде они поступают в продажу.

Приспособления для гибки труб

Плоскопараллельные пластины

Если нагрев и охлаждение – не ваш случай, используйте плоскопараллельную пластину. Примитивный, но безотказный и проверенный способ. Пластина – изогнутая заготовка из дерева или металла с пазом. Подходит для работы со стальными и металлопластиковыми изделиями диаметром до 45 мм.

Принцип действий:

Трубу помещаем в хомут на плоскопараллельной пластине, фиксируем (зажимаем).
Гнем, повторяя форму заготовки по пазу, извлекаем.

Быстрый, надежный способ, не требующий крупных затрат. Минус использования плоскопараллельных пластин – неизменяемая кривизна заготовки. Решить проблему поможет применение пластин с отличающимся радиусом кривизны. Поддастся и стальная конструкция.

Особенность способа – ограничение по длине, форму коротких трубок изменить легко, а качественно загнуть изделие, длина которого превышает длину заготовки, таким образом не получится.

Плоскопараллельная пластина — надежный, доступный способ изогнуть трубу самостоятельно

Металлические пружины

Рассмотрим, как согнуть трубу спиралью своими руками или придать изделию угол до 90°.

Металлическую пружину лучше использовать для работы с деталями из пластичных цветных металлов. Пружина предотвращает деформацию конструкции. Выбор размера зависит от внутреннего «обхвата» трубки.

Как действовать:

Вставьте пружину в деталь (вводите до места загиба).
Постепенно придайте изгиб на колене или предварительно зажав конструкцию в тиски.

Пружина упрощает процесс, принимая усилие сжатия/ растяжения и нагрузку на себя. Работая с мягкими податливыми материалами, выбирайте пружины средней жесткости и малого диаметра

Меры предосторожности не дадут детали лопнуть или разорваться

Металлические пружины служат трубе «каркасом» при изгибании

Радикальные меры – сварка

Изгибание листов металла и труб проводится и с применением болгарки. Сварка – кардинальный способ, решающий проблему, если другие варианты по объективным причинам не подходят. Требующийся инструмент – сварочный аппарат и болгарка.

Алгоритм действий:

Произведите расчеты – прикиньте радиус закругления изделия (для верности можно набросать чертеж и сделать разметку на детали).
На изгибаемый участок по длине наносят три поперечных пропила (с трех сторон).
Детали придают изгиб.
Пропиленные участки сваривают.
Согнутый конец трубы в месте проведения сварки шлифуют, удаляя «опилки» и неровности.

Изгиб получается аккуратный, эстетичный и прочный.

Как видим, ответов на вопрос, как согнуть трубу, достаточно – выбрать актуальный для решения ваших задач способ не составит труда. Достаточно иметь нужный инструмент и желание. Учитывайте диаметр изделия, его длину и материал, с которым предстоит работать.

Минусов у перечисленных способов два:

Вероятность порчи изделия, поломки и образования разрывов.
Получить равномерный эстетичный изгиб в домашних условиях проблематично.

Сварка – быстрый способ придать трубе нужный изгиб

Застраховаться от неприятностей, если не обладаете навыками и опытом проведения работ по сгибанию труб, можно одним способом – привлечь профессионала.

Если желания или возможности воспользоваться услугами специалиста нет, не отчаивайтесь. Перед началом мероприятия внимательно изучите мат. часть, посмотрите видео или мастер-классы от профессиональных строителей (в сети Интернет их предостаточно).

Подготовка к монтажу

Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.

Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.

Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.

Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

ножницы для резки;
шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
сварочный аппарат с температурой до 260 °C;
штроборез либо болгарка для вырезания полости в стене;
зубило и молоток или перфоратор для удаления материала между штробами.

Эффективное сгибание труб из ПВХ

Можно смело гнуть и ПВХ трубы. Для выполнения работ своими руками нужно выполнить ряд таких действий:

Сначала понадобится приобрести кусок ДВП, который пойдет на приготовление специальной рамы-оправы. Она будет служить своеобразным лекалом, которое задаст нужную форму вашему элементу для создания магистрали.
Готовую раму-оправу тщательно шлифуют мелкозернистой наждачной бумагой до гладкости, чтобы не повредить поверхность трубы ПВХ.
Из силикона сооружаем специальную защитную оболочку для трубы и помещаем её туда.
Теперь можно строительным феном прогревать место сгиба на установленной в раму трубу. В месте прогрева ПВХ станет смягчаться и прогибаться по раме с заданной формой.
Как только труба примет нужный угол изгиба, следует выключить фен и дождаться полного остывания трубы. Как правило, это 10-15 минут.
Готовую изогнутую трубу вынимают из рамы и осматривают на предмет нарушений внутреннего просвета трубы. Это можно сделать проливом или продувом.

Сгибание труб пружиной

Сложности процесса

Мягкость данного материала считается достоинством. Однако когда конструкция сгибается по радиусу, приближающемуся к радиусу трубы, данное преимущество оборачивается недостатком.

Из-за маленького радиуса изгиба часто происходит залом трубы. Он уменьшает внутреннее сечение трубопровода и его проходимость. В этом месте частично разрушается внутренний и внешний слой металлопластиковой конструкции. Иногда повреждается внутренний армирующий слой материала и происходит разрыв стенок.

При использовании пружины для сгибания металлопластиковых труб обеспечивается плавный изгиб по всему участку.

Трубу изгибают осторожно плавными движениями

Устройство пружины

Пружины выпускаются и продаются в паре – внешний и внутренний элемент. Их размер зависит от диаметра трубопровода

При выборе приспособлений обратите внимание на следующее:

Предпочтительнее пользоваться пружинами, выполненными из проволоки плоского, а не круглого сечения. Она меньше повреждает внутренний мягкий слой полиэтилена.
Внутренняя пружина имеет окончание в виде конуса, из-за чего она легче продвигается к месту планируемого изгиба.
Конец пружины с другой стороны представляет собой петлю. К ней привязывают веревку или проволоку, за которую приспособление после использования вытягивается наружу.
На одном конце внешней пружины есть небольшое расширение, напоминающее воронку. С ним облегчается продвижение приспособления к месту будущего изгиба.

Петля помогает вытянуть пружину из изогнутой трубы

Лучше сгибать металлопластиковые трубы в несколько приемов покачивающими движениями. Тогда находящийся внутри полиэтиленовый слой не сморщится, а равномерно распределится по длине изгиба.

Сгибание под высокой температурой: особенности метода горячего сгиба ↑

Чтобы придать нужную форму нестандартной пластиковой трубе, следует подготовить:

Пружину для сохранения внутреннего диаметра, или песок.

Строительный фен: желательно купить оборудование с многоступенчатой регулировкой температуры, чтобы не перегреть пластик.

Формировочный станок: доска или кусок панели из ДСП с закрепленными хомутами по ходу запланированной формы трубы.

Самодельный станок

Заготовки по радиусу из брусков.

Бруски для шаблона сгиба

Инструкция: сгиб трубы шаг за шагом ↑

Как согнуть без повреждений стенок канализационную ПВХ трубу? Прежде чем начать, следует заполнить внутренний просвет. Внутрь трубы вставляют пружину, или толстостенную металлическую трубу. Некоторые мастера советуют засыпать песок и запаять или заглушить края.

Засыпка песка

Но во время нагревания крупинки песка могут прилипнуть к внутренним стенкам, из-за чего в месте изгиба будет постоянно скапливаться грязь.

После заполнения трубу фиксируют на станке хомутами. Если есть возможность, нужно надеть формировочную муфту из силикона, чтобы стенки не поцарапались во время работы.

После крепления к станку, в запланированных местах устанавливают радиусные шаблоны.

Зафиксированный отрезок

По всему диаметру осторожно нагревают стенки феном, сгибая трубу по шаблону

Очень важно не перегреть поверхность – ПВХ плавится уже при 130о, полипропилен – при 150о. Проводить гнутье нужно очень медленно, чтобы на нижнем крае изгиба не сформировались наплывы и складки

Согнутая горячая труба

Согнутую трубу необходимо оставить в фиксированном состоянии до полного остывания. Только после этого можно проверить, соответствует ли полученный изгиб запланированному.

Результат: как проверить качество и целостность сгиба ↑

Качество работы можно оценить сразу: если полученный изгиб визуально не изменил форму сечения, стенки – ровные, без складок и трещин, то все сделано правильно.

Идеальный радиус ПВХ трубы

Если стенки от разогрева расплавились, существенно истончились, на нижнем крае – ярко выраженные складки, то такую трубу придется выбросить. Неровности на внутренней поверхности и сильная деформация сечения – это причина того, что внутри сгиба будет накапливаться налет, который приведет к засорению.

Неудачная попытка

Проверить герметичность участка можно, наполнив водой трубу. Но точно спрогнозировать, как долго согнутая пластиковая канализационная труба будет герметичной, нельзя. При повышении напора внутри системы истонченные стенки могут треснуть, со временем появятся микротрещины.

Электрические кабельные системы обогрева

Несмотря на повышенные расходы электричества, этот вид теплооборудования успел зарекомендовать себя как эффективный и экономичный. Работа нагревательных кабелей происходит за счет увеличения их температуры в результате действия тока.

Эта отопительная электросистема включает:

Одно- или двухжильный нагревательный кабель или нагревательные маты с установленным на них кабелем.
Аппаратуру для управления процессом включения, выключения и нагрева системы.
Гофро-трубку или шины, монтажные ленты.
Защитное устройство или оборудование для отключения.

Под штукатурное покрытие производится монтаж кабеля, не заходя в те места, где расположена мебель. Кабель крепиться к стене с помощью шины или монтажной ленты. Устанавливая теплые электрические стены под нагревательные маты или кабель, следует использовать теплоизоляцию из фольгированного вспененного полиэтилена или пенополистирол. Нагревательные маты следует разрезать строго по их разметкам, термодатчик поместить в гофро-трубу и не устанавливать близко к поверхности пола.

Наносить штукатурку только в выключенном состоянии нагревательной кабельной системы. Эксплуатацию отопительного оборудования можно начинать примерно через месяц после нанесения штукатурки.

При установке настенного кабельного оборудования под каркасную или навесную систему все монтажные работы проводятся так же, как и для водяного оборудования. После устанавливается каркас для крепления панелей или отделочных плит. С помощью пластикового крепежа на стену монтируются кабельные маты, налаживается автоматика и, чтобы закрыть каркас, проводятся отделочные работы.

Как правильно осуществляется крепление полипропиленовых труб к стене?

ПП трубы обладают линейным температурным расширением, поэтому необходимо предусмотреть возможность компенсации. Если монтируется система отопления, то труба не должна быть жестко закрепленной – необходимо оставить возможность для ее сжатия и расширения. Но при этом от оси трассы труба отклоняться не должна.

Если труба укладывается в стенку, то необходимо выбивать штробу большего размера, чтобы компенсировать линейное расширение. Внутри желоба трубу необходимо крепить скобками, а затем заполнить свободное пространство вспененным полиэтиленом (полиуретаном).

При прокладке трубопровода для холодного водоснабжения можно применять неподвижный, жесткий способ крепления. При монтаже трубопровода необходимо соблюдать уклон в 0,5 градуса по направлению к наиболее низкому месту. Это необходимо для обустройства сливного (дренажного) крана.

Немного теории как можно согнуть полипропиленовую трубу

Гнутьё представляет собой технологический процесс, конечной целью которого является изменение наклона геометрической оси трубы. Он сопровождается возникновением в стенках данного изделия упругих и упругопластических деформаций. На внутренней стороне изгиба возникают сжимающие напряжения, а на внешней – растягивающие.

Процесс гнутья вызывает изменение формы профиля. Так, начальное кольцевое поперечное сечение трансформируется в овальное. Наибольшая овальность наблюдается в центре погиба и уменьшается к его началу и концу. Объясняется это явление тем, что именно на центральную часть изгибаемой трубы приходятся наибольшие сжимающие и растягивающие напряжения. Формула, по которой можно определить овальность профиля в процентах выглядит так:

Присутствующие в формуле параметры соответствуют максимальному, минимальному и номинальному наружному диаметру в месте сгиба.

Сгибание труб — серьезный процесс, требующий определенных знаний

Чтобы гнутый элемент идеально вписался в трубопровод, заготовка должна быть определённой длины. Для её расчёта можно применять следующую формулу:

где: l – длина прямого участка трубы, необходимого для её захвата, ὼ — угол изгиба трубы в градусах, R – радиус изгиба трубы в миллиметрах.

Радиус гиба труб трубогибами ручного типа

С помощью данных устройств выполняется сгибание заготовок малого диаметра. По большей части касается это труб из нержавейки и изделий из цветмета. Функционируют ручные трубогибы так: заготовка ставится одним концом вовнутрь специализированного зажима, после этого выполняются обороты ручкой.

По ходу такой процедуры труба проходит между вальцами, где ей сообщается необходимый угол.

Выполнение работ этого типа важно четко координировать с советами ГОСТов, где прописываются параметры очень маленького радиуса загиба труб из цветмета и нержавеющей стали:

Для диаметров менее 20 мм – от 2,5D.
Для диаметров более 20 мм – не менее 3,5D.

Буквой «D» обозначают внешний размер трубы.

Штробление бетонных стен в панельных домах болгаркой

С помощью болгарки получают штробу с аккуратными ровными краями – это облегчает дальнейшие размещение трубопровода в канале, к тому же ее использование значительно увеличивает скорость проводимых работ. Процедура штробления с использованием болгарки состоит из следующих этапов:

Устанавливают на болгарку диск с алмазным напылением по бетону и строго по линии прорезают стену на нужную глубину, не забывая использовать во время работы защитные средства от пыли.
Перфоратором с лопатообразной насадкой или зубилом с молотком выбивают бетон между прорезанными канавками. При проведении работ контролируют углубление штробы куском трубы, стараясь выдерживать глубину залегания не менее 5 мм. от плоскости стены.

После проведения работ очищают канал от грязи и скопившейся в нем пыли при помощи щетки, перед заделкой гипсовым вяжущим материалом поверхность штробы смачивают.

Рис. 7 Как делают штробы под трубы при использовании перфоратора

Трубы из металлопластика

Этот вид изделий достаточно стремительно получили внушительное распространение в самых разных областях человеческой жизнедеятельности. Этому поясняется надежностью, функциональностью, дешевизной и обычностью установки труб из металлопластика.

Сгибание изделий этого типа выполняется простым ручным методом, или с помощью рассмотренного выше способа с железной пружиной

Прежде чем высчитать радиус гиба трубы, важно учесть то требование, что металлопластиковая труба не может выгибаться белее, чем на 15 градусов на 2 см (подробнее: «Виды трубогибов для металлопластиковой трубы, характеристики, преимущества применения»)

Если данное правило нарушить, изделие просто поломается из-за причины многочисленных повреждений.

Основные правила работы с пластиком

Можно ли гнуть полипропиленовые трубы, опираясь на какую-либо существующую технологию сгибания конструкций из другого материала? Самым подходящим из таких способов можно назвать методику работы со сталью, подразумевающую нагревание. Однако нагревать пластик следует особым образом. Нельзя использовать бытовые газовые горелки, зажигалки, паяльники или лампы. Нужен специальный фен – строительный.

Работы следует проводить в специальном месте, куда не имеют доступа дети, домашние животные. Поблизости не должно быть легко воспламеняющихся предметов, открытого огня. Чтобы не повредить руки, не обжечь кожу, наденьте перчатки.

Как гнуть полипропиленовые трубы, чтобы их не деформировать? Если предпочтете горячий способ, главное – не перегреть и сгибать изделие плавно, не спеша. Решили гнуть трубы по холодной технологии? Возможно, вы удивитесь, но риск повредить конструкцию при таком варианте больше. Чтобы избежать неприятностей, следите за радиусом загиба трубы, который по размерам не должен быть больше, чем такая величина: диаметр трубы, умноженный на 8.

Итак, как согнуть трубу из полипропилена своими руками? Существует два способа:

Холодный метод.
Горячая технология.

Поговорим подробнее о каждой из методик.

Технология сгибания горячим способом

Более распространены горячие методики работы с трубами. Обучимся самым востребованным технологиям.

Использование формовочной машины

Эта техника применима, если у вас есть специальный аппарат. Впрочем, агрегат можно и одолжить на время у соседей либо приятелей. Итак, запоминайте пошаговую инструкцию, как гнуть полипропиленовые трубы с помощью формовочной машины.

Сделайте оправу согласно предполагаемой форме, которую вы планируете придать пластиковому элементу системы. Для заготовки используйте древесноволокнистую плиту. Готовую оправу обработайте при помощи наждачной бумаги.
На формовочном аппарате, используя силикон, сделайте оболочку для соединения обрабатываемой трубы с оправой. Такой шаг убережет полипропилен от деформации (вмятин, сколов) во время работы.
Поместите трубу в оболочку.
Закрепите конструкцию в оправе.
Переместите подготовленный набор на формовочный агрегат.
Нагрейте материал.
Дождитесь, пока размягченный пластик осядет на оправу и примет нужную форму.
Дайте изделию остыть (около 10 минут).
Снимите конструкцию.
Оставьте согнутую трубу в покое еще на какое-то время (до полного охлаждения материала).

Это важно знать! Изготавливая оправу (форму), избегайте резких углов – изгибы делайте плавными, рассчитывайте их места и угол заранее, а не в процессе изготовления оправы, иначе придется все переделывать

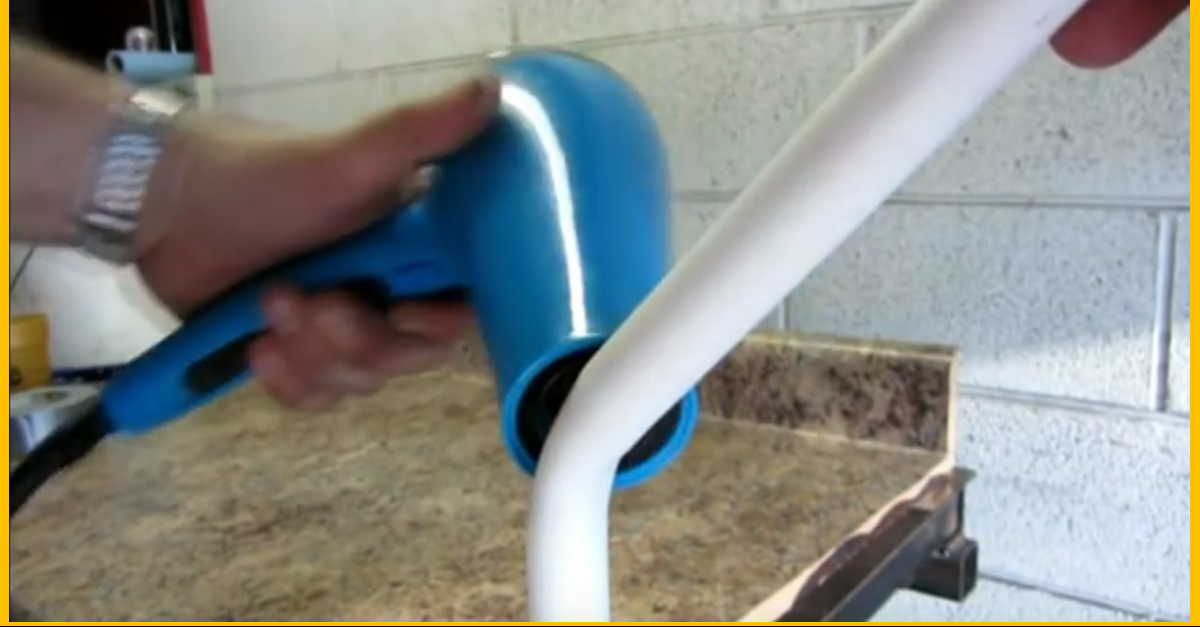

Применение фена либо горелки

Если вы не можете позволить себе приобрести формовочную машину, а одолжить такой чудо-агрегат не у кого, не беда. Трубу можно согнуть и при помощи более простых «девайсов», например, строительного фена или даже газовой горелки.

Как и в описанном выше варианте, приготовьте шаблон, используя древесноволокнистую плиту.

Определите место сгиба и начинайте нагревать (при помощи фена либо горелки) этот фрагмент изделия. Способ нагрева отличается от машинной технологии. Трубу нужно проворачивать вокруг оси, контролируя равномерность прогрева материала по всей поверхности конструкции. Когда пластик по консистенции станет напоминать пластилин, можно приступать к основному блоку работ – сгибанию. Приложите изделие к подготовленной форме и постепенно доведите изгиб до планируемого угла. Не спешите, иначе появится брешь.

Когда согнете конструкцию, еще около четверти часа удерживайте ее на форме – до полного остывания.

Это важно знать! Если в процессе работ (пока материал еще теплый), вы обнаружите, что придали изделию не ту форму, что планировали, не пытайтесь изменить угол – труба не выдержит таких действий. Лучше продолжите процесс и примените изготовленный элемент позднее – для монтажа иных систем

Способы сгибания

Существует две разновидности процедуры сгибания: горячая и холодная. В первом случае на полипропилен действует фактор температуры и механическая сила.

Во втором — только механическая сила. Каждый из способов имеет свои положительные и отрицательные стороны.

Это важно! Под воздействием температуры трубу согнуть легче, следовательно, требуется меньше усилий, которые в конечном итоге могут сломать трубу. Холодный способ рекомендовано использовать только опытным мастерам

Горячий способ

Самый простой метод горячего сгибания, который легко можно воссоздать в доме или квартире — нагревание трубы строительным феном. Такой фен можно приобрести самостоятельно или взять в аренду. Кроме того, для сгибания понадобится специальная пружинный трубогиб или изогнутый под нужным углом шаблон.

Сгибанием с помощью трубогиба проводится в несколько этапов:

Трубогиб помещают внутрь нужного отрезка трубы или надевают сверху.
Феном аккуратно и равномерно прогревают, делая вращательные движения для того, чтобы не перегреть какой-либо участок.
Когда труба становится податливой, делают необходимый изгиб и закрепляют трубогиб в таком состоянии он будет держать под нужным углом).
Дают конструкции остыть, а затем освобождают от трубогиба, когда она полностью затвердеет.

При использовании шаблона методика немного меняется. Трубу вначале нагревают до необходимой температуры, пока она не станет податливой, а затем помещают в шаблон, где она затвердевает и остывает.

Важно, чтобы внутренняя поверхность шаблона была гладкой, иначе труба повторит все его шероховатости. Вместо строительного фена можно использовать обычную горелку. Однако такой бюджетный вариант может дорогого стоить, ведь температура горелки гораздо выше и она может просто расплавить трубу

Однако такой бюджетный вариант может дорогого стоить, ведь температура горелки гораздо выше и она может просто расплавить трубу

Вместо строительного фена можно использовать обычную горелку. Однако такой бюджетный вариант может дорогого стоить, ведь температура горелки гораздо выше и она может просто расплавить трубу.

Существуют и другие горячие способы, например, сгибание с помощью формовочной машины, но в домашних условиях их использование нецелесообразно.

Холодный способ сгибания

При использовании этого способа не требуются никакие дополнительные приспособления или материалы. Достаточно лишь взять трубу и согнуть ее в нужном месте до необходимого угла изгиба. Для облегчения задачи можно воспользоваться трубогибом.

На самом деле, полипропиленовые трубы гнуться даже без температурных воздействий. Необходимо только приложить достаточную силу.

Стоит понимать, что в этом случае материал вместо растяжения по внешнему контуру и сжимания по внутреннему может просто надломиться в нескольких местах. Эти изломы обеспечивают мнимую эластичность и делают возможным создание изгиба, но они же могут стать причиной протекания труб.

Чтобы согнуть полипропиленовую трубу правильно, следует предварительно посмотреть обучающее видео

Полимерные трубы – это достаточно общее название целого ряда трубных изделий. Полипропиленовые трубы различаются между собой материалом. Они могут быть изготовлены из разного пластика с добавлением самых различных веществ, которые придают им определенные свойства. Каждая разновидность таких изделий имеет определенную маркировку, которая указывает на ту или иную область их применения.

Используем строительный фен

Впрочем, если строительного фена под рукой не окажется, можно воспользоваться газовой горелкой. Кроме того понадобится любой предмет из твёрдого материала, имеющий необходимый для сгиба угол. Это будет шаблон. Необходимо уточнить, что поверхность шаблона должна быть идеально ровной. Это поможет избежать вмятин и трещин на поверхности трубы.

Дальнейший процесс выполнения изгиба в домашних условиях выглядит следующим образом:

Изделие равномерно нагревается по всей поверхности сгиба. Не переусердствуйте при выполнении этой процедуры и не подносите пластик слишком близко к огню

Этот материал отлично горит! Поэтому соблюдайте меры предосторожности! Когда поверхность становится пластичной, трубу прижимают к шаблону и изгибают под нужным углом. Рекомендуется удерживать изделие до полного отвердевания поверхности

Когда нагретый участок затвердеет, можно приступать к дальнейшему монтажу.

Способы изгиба труб ПНД

Все технологии, с помощью которых сгибают полиэтиленовые трубы, основаны на свойствах этого полимера. Под воздействием высокой температуры он размягчается и принимает нужную форму. В качестве нагревательного оборудования применяют формовочную машину или строительный фен. Можно также воспользоваться подручными средствами и изготовить приспособление для размягчения и деформации полимера в виде спирали из медной проволоки.

Изгиб трубы с помощью спирали из медной проволоки

Для получения заготовок нужной длины используют специальный инструмент для резки ПНД труб.

Сгибание труб с применением формовочной машины

Сначала подготавливают оправу из плиты ДВП, учитывая диаметр деформируемой трубы и ее длину. Оправа служит для надежного закрепления заготовки и предохраняет ее от появления сколов, вмятин и других повреждений. Затем выполняют следующие операции:

используя формовочную машину, изготавливают оболочку из силикона;
вставляют полимерную трубу в оболочку и закрепляют ее в оправе из ДВП;
полученную конструкцию фиксируют в формовочной машине;
после нагрева полимера и его размягчения производят изгиб трубы ПНД, при этом она принимает форму оправы;
охлаждают заготовку в течение 10 минут, снимают ее и оставляют до полного застывания.

Схема гнутья трубы на трубогибном станке

Технология сгибания труб с помощью строительного фена

При отсутствии формовочной машины в качестве нагревательного устройства можно использовать газовую горелку или строительный фен. Сначала также из древесноволокнистой плиты сооружают шаблон нужной формы, но затем технология несколько меняется.

Рассмотрим, как согнуть трубу ПНД с помощью строительного фена. Эта операция выполняется следующим образом:

намечают на поверхности место изгиба и наводят на него нагревательный прибор;
вращают трубу вокруг своей оси для равномерного прогревания;
после размягчения полимера заготовку помещают на подготовленный шаблон и постепенно изгибают под нужным углом, следя при этом, чтобы материал не разорвался в точке деформации;
оставляют трубу на формовочном каркасе до полного ее охлаждения;
снимают полученный элемент трубопровода и монтируют его в нужном месте.

Применяем строительный фен

Если радиус изгиба ПНД трубы не соответствует требуемому значению, то желательно дождаться ее полного охлаждения и заново повторить все действия. Попытка изменения конфигурации до затвердения полимера может привести к необратимой деформации заготовки.
