Резка труб под углом: преимущества и недостатки разных способов + пример выполнения работ

Как правильно разрезать газовую трубу

Процедура очень опасная и сложная, поэтому осуществлять ее должны специалисты Горгаза или мастера, имеющие лицензию на проведение газоопасных работ. Выполняют операцию обычно при необходимости установления газовых счетчиков или дополнительного оборудования (котлы, колонки).

Перед началом работы обязательно перекрывают подачу газа. Затем освобождают полость трубы от его остатков. Для этого зажигают конфорки на плите и ждут, когда они потухнут. Следующий этап работы заключается в нанесении разметки. После выполнения вышеперечисленных манипуляций мастер может обрезать газовую трубу.

Как отрезать угол 45 градусов болгаркой. Как выполняется резка профильной трубы

Профильные трубы получили широкое применение в быту. Материал используется для сооружения тепличных комплексов,, столов и иной садовой мебели, навесов, качелей и иных малых архитектурных форм

Именно по этой причине важно знать, как правильно выполняется резка профильной трубы под углом 45 градусов, 90°и так далее, а также вдоль

Отрез профтрубы

Способы резки труб

Чтобы отрезать профильную трубу, в том числе и под определенным углом, можно использовать следующий инструмент:

1. углошлифовальную машинку – болгарку (рисунок выше). Такой способ чаще всего применяется в бытовых целях, так как отличается простотой и доступностью оборудования;
2. ножовку по металлу. Использование ножовки не отличается сложностью, но процесс выполнения работы достаточно трудоемкий;

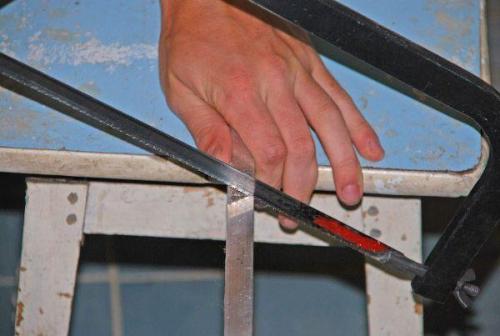

Применение ножовки по металлу для резки профтруб

1. электрический лобзик. Для резки металла потребуется приобретение специальной пилки с алмазным покрытием. Работа выполняется достаточно быстро;

Резка профтруб электролобзиком

Применение электролобзика и ножовки невозможно для резки толстостенных профильных труб или труб, отличающихся большим диаметром.

1. специальный станок для резки труб. Оборудование чаще всего используется профессионалами, так как отличается высокой стоимостью. В настоящее время специалистами используются два вида станков:

• оборудование с механической резкой, которая выполняется отрезным кругом или специальной пилкой;
• оборудование с лазером. Лазерная резка является более точной по сравнению с механическими аналогами.

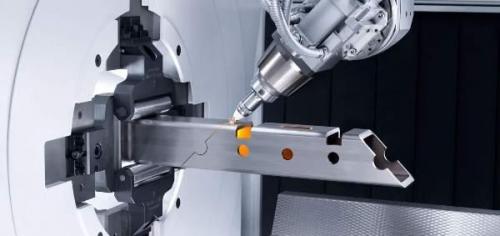

Использование специального станка с лазерной резкой

При выборе любого способа важно уделить особое внимание техники безопасности. В ходе резки профтруб образуется металлическая стружка, которая может повредить руки и глаза мастера, поэтому перед выполнением работы важно надеть перчатки и защитные очки

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

Для нанесения разметки можно использовать:

рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

Нанесение разметки для реза при помощи угольника

• бумажное лекало;
• стусло.

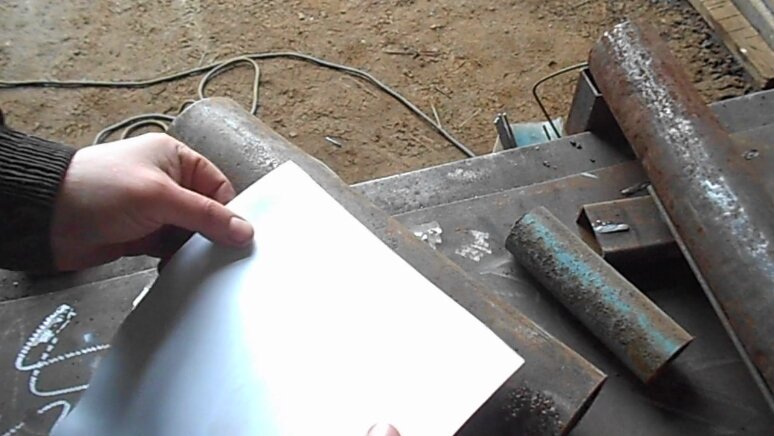

Применение бумажного лекала

Самое простое приспособление для корректной резки под углом, например, для изготовления– это лекало, изготовленное из плотной бумаги.

Бумажное лекало позволяет точно выполнить рез профильных труб под углами 45° и 90°.

Чтобы сделать рез под прямым углом (90°), необходимо:

1. плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
2. зафиксировать лист в данном положении;
3. режем профильную трубу вдоль края бумаги.

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

Профессиональными мастерами используются специальные компьютерные программы, позволяющие более точно создать бумажное лекало для резки профтруб под любым углом.

Автоматическое изготовление бумажного лекала компьютерной программой

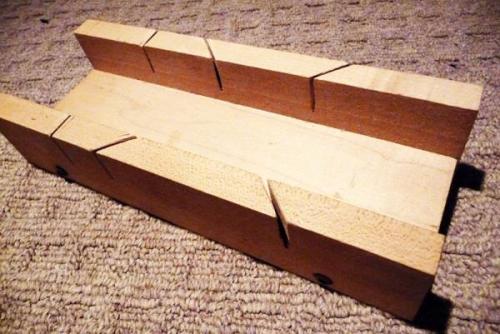

Использование стусла

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

1. профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
2. при помощи встроенной ножовки делается предварительный рез;

Рез под углом при помощи строительного стусла

1. труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Резка под 45 градусов

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4 Пример выполнения реза под углом 90 градусов

Как отрезать профильную трубу под углом

Разметка профильной трубы отличается от круглой. Ее ручное выполнение может привести к значительной погрешности. Лучшим способом решения проблемы является создания шаблона для резки из того же самого профиля, но большего по диаметру.

Потребуется маленький отрезок профильной трубы. На нем с использованием угломера отметьте угол в 45 градусов. Теперь при помощи болгарки необходимо отрезать часть заготовки по маркированной линии. Края среза нужно отшлифовать, устранить дефекты. Остается просто вставить в шаблон для резки труб под углом первоначальное изделие. Затем нужно нанести разметку по линии среза большего профиля. А уже по ней разрезается сама труба.

В тексте описаны способы, как резать трубу под углом в 45 градусов. Когда разметка уже завершена, рекомендуется использовать болгарку. С ее помощью получится выполнить ровный разрез. Ее заменить можно с помощью ножовки по металлу. Еще разрезать изделие получится сваркой, но нужен опыт обращения с инструментом, в противном случае будут неровности.

Сейчас в строительных магазинах можно найти специальные инструменты для разреза труб. Но легче и дешевле самостоятельно изготовить шаблон.

Достаточно часто при выполнении различных строительных или ремонтных работ возникает необходимость в разрезании трубы. Это могут быть сантехнические работы, прокладка трубопроводов или монтаж систем отопления, но в любом случае знать, как ровно отрезать трубу необходимо. О некоторых особенностях выполнения этой задачи и пойдёт речь далее.

Шаблон для резки профильных труб. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

• Угломер;
• Чертилка по металлу;
• Угловая шлиф-машина (болгарка);
• Отрезной диск;
• Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Где L_Общ– длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L₁= L – S – длина прямого участка, м;

L₂= L₁-S‑длина второго прямого участка, м; .

Рисунок 1. Разметка трубы для изгиба

• а – разметка отвода;
• б – участок трубопровода.

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.

Рис. 5. Разметка пересечения двух труб

• а – построена для изготовления шаблона;
• б – шаблон.

Особенности резки под углом в 45 градусов

Резка профильной трубы под углом 45 градусов сопряжена с некоторыми трудностями. Ведь при ручной разметке можно допустить большие погрешности, из-за чего в процессе сборки элементов может произойти не состыковка. Чтобы справиться с проблемой, лучше всего сделать небольшой шаблон из детали с таким же сечением.

Создание шаблона:

1. Используя угломер, отмерьте на небольшом куске трубы угол в 45 градусов;
2. С помощью станка с болгаркой произведите разрез и зашлифуйте края заготовки;
3. Теперь вставьте профиль с меньшим диаметром в готовый шаблон;
4. Сделайте разметку, ориентируясь на самодельный угломер.

Резка профильной трубы под углом может осуществляться инструментами, как для термической, так и для механической обработки деталей.

Заключение

Безогневая порезка металлических деталей предполагает использование инструментов, которые зачастую дают не слишком чистый срез. После работы кромку детали необходимо отшлифовать, чтобы убрать все заусеницы. Оборудование для термической порезки лишено этого недостатка, однако его используют в основном на производственных предприятиях.

Ровно отрезать трубу

Подготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше действие производить болгаркой, так разрез будет ровнее.

Как резать чугунную трубу?

В работе с чугунной трубой, учитывайте, что это хрупкий материал. Поэтому наведем способ, с помощью которого получится разрезать такой металл без повреждений.

Перед началом работы сделайте пометки для разреза, как и в работе со стальными трубами. Подложите деревянный брус для опоры. Пройдитесь болгаркой по окружности трубы, делая небольшие разрезы. Потом возьмите зубила, вставьте в канавку и нанесите сильный удар молотком. Имейте в виду, что для разреза чугунных труб используются отрезные диски на бакелитовой основе.

Если под рукой нет болгарки, чтобы разрезать чугунную трубу канализации или других предназначений, воспользуйтесь ножовкой по металлу, зубилами или специальными труборезами.

Как обрезать газовую трубу?

Обрезание газовой трубы опасное действие, поэтому лучше всего доверить профессионалам. Но если уверены в силах, тогда для разрезания металла берите болгарку, сварку, ножовку, газосварку.

Инструкция обрезки:

• Перед работой перекройте стояк с подачей газа. После чего выпустите остальной газ из трубы. Для этого подожгите газ в конфорках и ждите, когда потухнет.
• После проведенных действий, режьте. Используя способ сварки, металлическая основа сгорает при воздействии высокой температуры. Результат быстрый и эффективный. Но помните, что для обрезки или укоренение газовых труб опять-таки нужен опыт.

Способы резки труб большого диаметра

Для разреза труб большого диаметра, например, канализации, есть ряд надежных инструментов. Далее рассмотрим одни из них подробно:

Болгарка недорогой и доступный вариант, но считается не самым безопасным в работе с такими материалами. Раз решились использовать такой способ, то будьте осторожны и воспользуйтесь средствами защиты.
Роликовый станок (труборез) — такой инструмент приспособленный для подобных манипуляций. Устройство крепится и начинается удаление материала. Сила прижима регулируется с помощью механических приспособлений

Важно отметить, что модели станка отличаются формой, поэтому перед использованием учитывайте соотношение размеров с трубой.
Газовая резка наиболее популярный вариант для резки труб большего диаметра, листового металла. Разрез происходит из-за действия пламени высокой интенсивности, металл плавится и выходи из зоны разреза с потоком газа. Такой способ удобный и эффективный.

Такой способ удобный и эффективный.

Как разрезать трубу вдоль правильно?

Быстрый способ разрезать трубу вдоль с помощью болгарки:

Главное внимание уделите разметке. Используйте для такого случая малярную нить, которая нашла распространение при разметке стен. Перед началом работы зафиксируйте трубу и небольшими движениями, тщательно пилите трубу.
Лучше не спешите, а деликатно и медленно обрабатывайте части трубы, так отрезной диск не соскочит с линий разметок

Помните о технике безопасности.

Перед началом работы зафиксируйте трубу и небольшими движениями, тщательно пилите трубу.
Лучше не спешите, а деликатно и медленно обрабатывайте части трубы, так отрезной диск не соскочит с линий разметок. Помните о технике безопасности.

Как резать тонкостенные трубы?

Тонкостенные трубы изготавливаются из цветных металлов: алюминия, меди. Подобною работу следует производить деликатно, так как высокая вероятность деформации материала. Для резки используют наполнители, например, песок. Действия можно проводить с помощью болгарки, специального станка.

Где нельзя использовать точеный угол под 45°?

Угол такого типа становится достаточно хрупким из за утонченного (зауженного) края плитки, поэтому его нежелательно использовать при облицовке ступеней. В месте наибольшего трафика плитка обязательно отобьется, угол будет сколотым — это только вопрос времени.

Ступени укладываются с нахлестом верхней плитки на торцевую (на подступенок) или с использованием алюминиевых уголков/профилей.

И вообще, прежде чем делать такие углы хорошо все обдумайте. Если существует большая угроза задеть и сбить данный угол, то скорее всего — это не ваш вариант. В таком случае можно попробовать использовать алюминиевый уголок (но никак не пластиковый).

Врезка труба в трубу.

Врезка трубы в трубу осуществляется под углом в 90°. На листе руберойда выполнить вид с торца тройника. Начертить полуокружность диаметром, равным диамет­ру штуцера, и разделить её на 6 равных частей (рис. 1, а). Через точки деления провести прямые, параллельные оси штуцера, до пересечения с окружно­стью трубы в точках 01, 11, 21, З1, 41, 51, 61. Затем про­вести прямую А’А’, (рис. 1, б), отложить на ней дли­ну окружности штуцера и разделить ее на 12 равных частей. Из точек деления опустить перпендикуляры.

Развертка врезки трубы в трубу.

Рис. 1. Изготовление и врезка штуцера в трубу:

а – подготовительная разметка;

б – разметка для шаблона;

в и г – разметка для штуцеров.

На перпендикуляре 0’0′1 отложить отрезок 001, на пер­пендикуляре 1’1′1 отложить отрезок 111 и т. д. Точки 0′1, 1′1, 2′1 и т. д. соединить плавной кривой, которая бу­дет соответствовать очертанию нижнего конца развер­нутого штуцера. По размеченным линиям вырезать шаблон.

Изготовление шаблонов (рыбок) под врезку трубы в трубу под 90°.

Для изготовления штуцера (табл. 1) необходимо на трубу-заготовку наложить шаблон и по нему сделать разметку, а затем по разметке отрезать заготовку. Для разметки отверстия на трубе тройника необходимо уста­новить на нее изготовленный штуцер и очертить его ниж­ний конец. Размеченный контур выреза в трубе умень­шить на толщину стенки штуцера .

В качестве шаблона для разметки можно взять и обыкновенный лист бумаги.

Как врезать трубу в трубу из пластика?

При работе с полимерами следует обращать внимание на мягкость материала, ибо сильное механическое воздействие на срезы труб может попросту ее уничтожить, приведя к сильной деформации или расслоению. Далее я описываю наиболее безопасные методы врезки пластиковых труб, которыми пользуюсь лично

1) Соединение через установку патрубка

Благодаря высокой гибкости полимерных деталей, изготовлять подобные патрубки предпочитаю собственноручно для каждого частного случая. Для этого достаточно срезать основу тройника, оставив часть подошвы для прижима к трубе.

Подобным образом я часто врезаюсь в стояки из пластика в многоэтажках или частных домах для проведения срочных ремонтных работ. Потом приходится дорабатывать косяки, которые возникают при использовании данного метода довольно часто.

Как я произвожу установку патрубка:

1. Делаю заготовку из тройника. Диаметр = сечению трубы.
2. Фиксирую заготовку на трубе.
3. С помощью корончатого сверла проделываю отверстие по диаметру патрубка.
4. Внутрь фланца добавляю герметик.
5. Вокруг отверстия на расстоянии 10 мм от отверстия также заливаю силиконовым герметиком.
6. Монтирую фланец.
7. Для натяжения краев затягиваю фланец 2 крепежами.

При работе с трубопроводами, где давление системы минимально, можно вместо хомутов использовать изоленту строительного типа с большой длиной поперек разреза.

2) Врезка через адаптер и сиделку

В данной технологии применю уже готовые детали с магазина – адаптеры + сиделки. Диаметр выбираю уже по типу заказа от клиента. Хотя, чтобы не бегать часто в строительный магазин, можно закупиться по разным диаметрам заранее.

Врезку произвожу в 4 шага:

1. Перекрываю поток внутри системы.
2. Электродрелькой проделываю отверстие нужного диаметра.
3. Произвожу установку адаптера с резиновой прокладкой.
4. Затягиваю болты для фиксации.

При неимении в конструкции болтовых затяжек, можно воспользоваться обычным герметиком. Только не забудьте предварительно обезжирить поверхность нанесения состава.

Как отрезать трубу под 45 градусов с высокой точностью в домашних условиях

При проведении работ по монтажу газовых или водопроводных магистралей часто возникает необходимость в изменении направления линии, при этом трубопровод обрезается и затем сваривается под нужным углом. Чаще всего направление меняется на 90 градусов, при этом встает вопрос – как отрезать трубу под 45 градусов, чтобы точно соединить стыки при сваривании. Справиться с проблемой при углах обрезаемой кромки в 45 или 90 градусов можно при владении соответствующими знаниями и приемами, которые помогут сэкономить не только время, но и материалы при проведении работ. При других углах разворота решить задачу с помощью линейки и листа бумаги невозможно – на помощь придется вызывать компьютерную технику.

Рис.1 Как режут трубу под углом 45 градусов
