Какой выбрать мангал для дачи из кирпича?

Какой кирпич лучше приобрести

Для строительства комплекса для жарки шашлыков своими руками не стоит покупать первый попавшийся в магазине кирпич, рекомендуется использовать стройматериалы определенных типов. Лучшими вариантами считаются шамотный огнеупорный, печной красный и полнотелый рядовой — эти разновидности наиболее устойчивы к агрессивному воздействию пламени и жара. Шамотный стройматериал имеет низкую проводимость тепла и высокую прочность, выдерживает воздействие температур до 1700-1800 градусов.

При строительстве сводов, топки жаровни и печи идеальным вариантом станет использование марки ША-25 клиновидной формы с торцами разной толщины ввиду удобства размеров и отсутствия необходимости подтачивать кирпич для подгонки друг к другу. Красный печной рекомендуется использовать для кладки внешних стен, дымохода и нижних уровней мангала, полнотелый рядовой — для формирования трубы, нижнего уровня и перекрытия между топкой и дровником, облицовочный — для наружных кладочных работ.

Применять пустотелые строительные блоки, а также модификации на основе кварца и силикатов при возведении самодельного мангального комплекса не рекомендуется ввиду низких характеристик огнеупорности. Для декоративной отделки можно использовать так называемый “состаренный” кирпич, позволяющий придать конструкции привлекательный вид.

Мангальный комплекс, выстроенный “состаренным” кирпичом, выглядит красиво и утонченно

Общие советы по строительству

Есть ряд советов, которые помогут даже начинающему мастеру справиться с такой работой быстро и качественно:

1. Класть кирпичи начинают с угла. В процессе нужно постоянно использовать строительный уровень и проверять, насколько ровной получается ряд.
2. Перед использованием кирпичи нужно замачивать в воде. Тогда они не будут впитывать влагу из раствора. Это даст возможность выложить кирпичи в нужном мастеру темпе.
3. Нужно проводить “примерку” кирпичей. Для этого их кладут сначала без раствора, выравнивают. После этого, если все в порядке, они выкладываются на смесь.
4. После каждого 3-го ряда кладут армирующую сетку, чтобы конструкция была прочнее.

Эти советы актуальны даже для опытных мастеров. Они помогут сделать сооружение долговечным.

Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

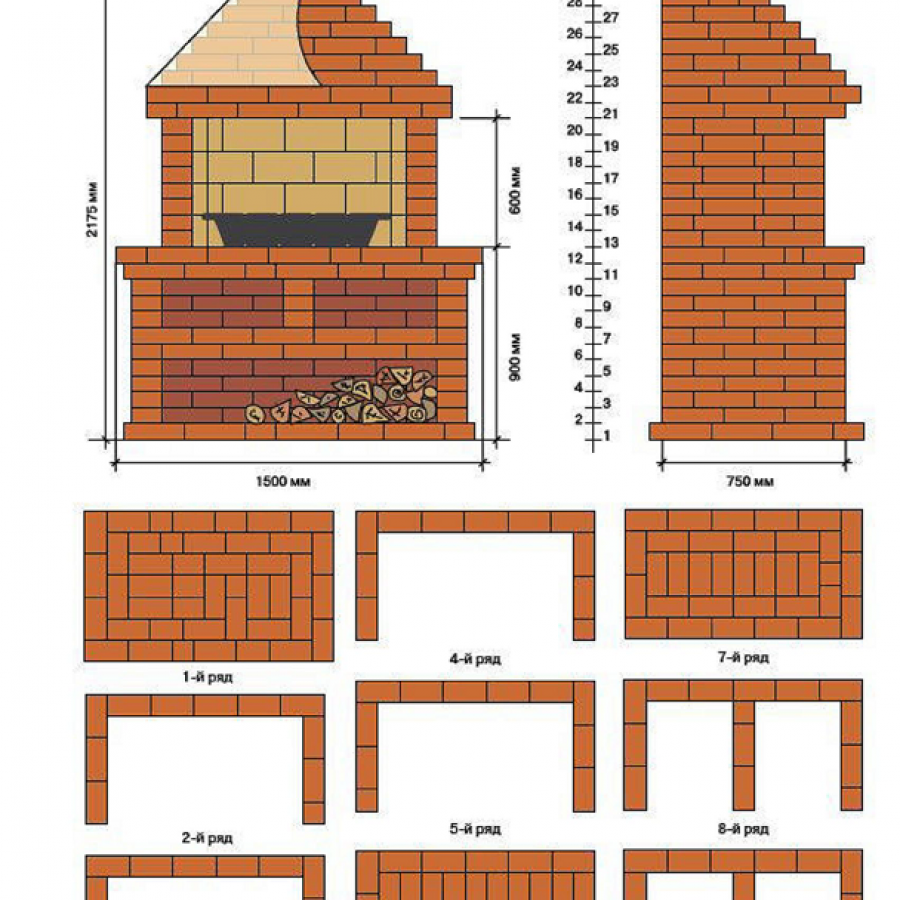

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

• песок;
• камень;
• бетонная плита;
• брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания. Запрещено размещать мангал рядом с участками соседей

Наличие барбекю или печи может вызывать дискомфорт

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

• компостные кучи;
• сооружения санитарного и технического назначения;
• контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

• дизайн конструкции;
• характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
• размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

Схема мангала из кирпича

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Подставка под казан. Как сделать своими руками

Даже с минимальными знаниями вкладке кирпича, можно самостоятельно сделать подставку под казан. Для начала необходимо определиться с размерами печи. В конструкции обязательно должно быть место для хранения деревянных дров. Стенки топки возводятся из огнеупорного кирпича. Колосники, обеспечивающие приток воздуха устанавливаются горизонтально. Под ними должен находиться зольник.

Так как высота сооружения не будет превышать 90 см, то она имеет небольшой вес. Поэтому для основания достаточно просто залить слой бетона толщиной до 12 см, и дополнительно укрепить армированными прутами.

После того, как будут определены размеры, можно начинать выкладывать первый ряд по натянутому шнуру. Укладывать слой нужно начинать целым кирпичом, после этого ряды чередуются с половинками. Это позволяет добиться красивого рисунка.

Чтобы добиться сферической формы очага, нужно использовать половинки, которые обрезаются под определенным углом. Внизу фиксируется дверь зольника.

Дверь зольника перекрывается третьим рядом, после чего нужно сделать колосник и начать формирования топливника. Во время укладки 5 ряда, крепится дверь топки. При помощи следующих двух рядов, делается печь.

На одиннадцатом ряде нужно обязательно сделать отверстие для циркуляции воздуха. На финишной кладке устанавливается металлическая поверхность для казана.

Перед использованием печи, она должна полностью высохнуть. При необходимости сооружение можно отделать при помощи огнеупорной плитки.

https://www.youtube.com/watch?v=Wg7G1eBcvsc

Арочная (лучковая) перемычка из кирпича

В данном случае ширина проемов 71,5 см, поэтому, берутся доски для изготовления кружала длиной 71 см. Существуют формулы для расчета радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям оставляется по 2 см

Цифры могут быть разными, важно, чтобы наивысшая точка окружности была не меньше 1/8 от ширины печного проема

К доске прикладывается правило или ровная планка (задача таким образом имитировать продолжение оси). В результате имеем 3 точки. Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Ограда

Зону барбекю в частном доме, в большинстве случаев, хозяева пытаются спрятать от любопытных соседей или простых прохожих. Конечно, площадку вашего отдыха можно огородить деревянным или металлическим забором, но это не всегда выглядит эстетично и вписывается в интерьер беседки и дома.

Выход всегда есть! Высокие, декоративные кусты приусадебного участка вырастут в изумительную живую изгородь и капитально закроют вас от чужих глаз. Кусты зацветают в начале мая и набирают силу до начала августа. Поздней осенью непроницаемая листва скроет вас от посторонних взглядов.

Живая изгородь

За живой изгородью не нужно особо ухаживать. Достаточно систематически поливать, поэтому установите под корни кустов систему автополива, это не дорого и не займет много времени. Также не забудьте про то, что кустарники нужно подрезать время от времени.

Барбекю за 30 минут

Схема устройства сборного мангала. Есть еще один способ построить мангал своими руками. Круглый очаг можно выложить без единой капли раствора. Он будет мобильным и позволит устраивать пикник там, где вам захочется, экономя место в саду под стационарный барбекю-парк. Зимой такой мангал можно совсем убирать. Итак, для строительства потребуются:

• квадратные камни (огнеупорный кирпич);
• щебень;
• стальной лист;
• угольная решетка.

Сначала выровняйте место под шашлычницу. Положите угольную решетку прямо на землю, а вокруг нее выложите первый ряд камней. Между ними нужно оставлять зазоры примерно в 2-3 см для прохода воздуха. Он будет поддерживать горение углей. Выкладывая каждый следующий ряд, камни следует немного сдвигать так, чтобы они ложились в шахматном порядке. Установите 1 ряд и засыпьте дно щебнем, потом — еще 4 ряда и положите сверху круглый стальной лист — это будет поднос для древесного угля. Затем уложите еще 2 ряда и сверху — круглую решетку для жарки. Задние стенки и бока мангала можно защитить от излишнего ветра, выложив еще 2 ряда кирпичей.

https://vashaterrasa.ru/youtu.be/KFJGSLCdBoU

Мангал можно сделать и вовсе из подручных материалов. Например, установить в центр круглой кладки диск от колеса грузовика или трактора. В получившейся чаше будут гореть дрова. Крупные отверстия диска нужно закрыть металлическими листами, чтобы не проваливались угли. Это поможет сэкономить на горючем, поскольку раскаленный металл долго сохраняет тепло, и не придется постоянно подкладывать топливо. К тому же вы спасете траву под шашлычницей от выгорания. Шашлык, приготовленный своими руками, особенно вкусен, если он еще и пожарен на таком же мангале. Вкладывайте в его строительство не только стройматериалы, но и душу, а мясо готовьте с любовью, и ваша семья и гости единогласно признают вас хозяином лучшей барбекю-вечеринки в мире!

Резка и колка кирпича

Для резки кирпича отлично подойдет болгарка с отрезным диском по камню. Во время работы выделяется много пыли, поэтому рекомендуется защищать глаза, органы дыхания защитными очками, маской.

Процесс проходит в такой последовательности:

1. Разметка кирпича карандашом, линейкой или рулеткой.
2. Резка (колка) элементов на нужные размеры.
3. Теска (притачивание) полученных заготовок.

Материал под шаблоны – куски рубероида, пергамента, плотного картона.

Для изготовления шаблонов нестандартных форм нужно подключить смекалку. К примеру, чтобы получить продольную половинку кирпича, достаточно шаблон обычной половинки согнуть вдоль. Так получится снизить количество шаблонов и ускорить процесс резки.

Детали, под которые сделать шаблоны не выйдет (скосы, печные приборы), размечают во время предварительной раскладки насухую.

Делать полный разрез необязательно, хватит надреза, а потом аккуратно расколоть. Но это касается случаев получения деталей простых форм. Для сложных элементов резку заготовки лучше проводить до конца.

Мастера рекомендуют новым диском сначала отрезать сложные части, затем простые, поскольку стандартные детали получится отрезать даже изношенным диском.

Стоит сказать, что отрезанные части имеют гладкую поверхность, колотые – шероховатую, иногда даже с дефектами. Сгладить шероховатости получится:

• обработкой шлифовальным диском;
• притиркой колотых частей друг о друга;
• притеской кирочкой.

Кирпич с колотыми гранями лучше класть к толстому шву.

Готовим материалы

Несмотря на то что печь-барбекю с плитой будет располагаться под крышей, это не защитит ее от имеющихся в данном регионе атмосферных воздействий. Следовательно, в ходе кладки корпуса печи необходимо использовать кирпич марки М-250 и выше. Это обусловлено вероятностью эксплуатации устройства в зимнее время при температуре ниже 25 °С. В результате стены конструкции будут подвержены значительным изменениям температурного режима в течение относительно непродолжительного промежутка времени.

Для кладки корпуса печи и дымовой трубы потребуется около 1500 единиц кирпича. Для выполнения полостей топок и других конструктивных элементов, где возможен прямой контакт пламени со стенами, необходимо использовать огнеупорный кирпич. Отличие шамотного материала от обычного аналога заключается в том, что он способен выдержать температуру до 1000 °С, в то время как традиционные марки кирпича могут разрушаться при показателях в 450 °С.

Величину температуры сгорания топлива можно определить косвенным способом: по цветовому оттенку нагреваемой поверхности. На основании этих наблюдений удастся выбрать необходимый для постройки топки кирпич. Если в верхнюю часть пламени поместить стальной брусок и наблюдать за изменением его цвета, через определенное время можно сделать следующие выводы:

• брусок станет темно-красным при температуре 350 °С;
• цвет металла изменится на красный при нагреве до 400 °С;
• сталь примет ярко-алый оттенок при температурном воздействии, величина которого достигает 450-500 °С;
• на поверхности бруска возникают области с белым оттенком при показателях от 550 °С и выше;
• белоснежный цвет металла говорит о том, что температура пламени составляет более 700 °С.

Нетрудно сделать вывод, что выложенная из обычного кирпича печь вряд ли прослужит несколько сезонов, а при ее эксплуатации в условиях улицы и того меньше.

Во время постройки печной конструкции необходимо использовать следующие две разновидности раствора:

• обычный песчано-цементный, предназначенный для кладки стен;
• состав с огнеупорными составляющими, используемый в ходе сооружения каминов, топок и мангалов.

Как сделать мангал своими руками из кирпича, и что для этого нужно

Сначала необходимо определить место, где будет стоять будущий мангал. Место обязательно должно располагать для отдыха. Для подобных целей безупречно подойдет беседка, которая будет защищать гостей от дождя снега и ветра.

Самой удачной и популярной конструкцией на данный момент считается кирпичная печь с габаритами 1,6 м (высота), 1,6 м (ширина), 0,8 м (глубина) с ленточным фундаментом.

К мангалу можно подвести коммуникации, а также дополнительные надстройки, которые отлично будут вписываться в интерьер комплекса, выполняющие практическую роль (можно хранить различные кухонные принадлежности).

Возле мангала можно расположить столик и скамейки. Выбор материала, из которого они будут изготовлены зависит от вас.

Для того чтобы построить мангал своими руками из кирпича необходимо:

1. — гравий, песок и цемент;
2. — специальный печной камень;
3. — бетономешалка и строительный инструмент;
4. — арматура и арматурная сетка;
5. — обрешетка;
6. — различного размера болты, шурупы и металлические уголки.

При строительстве мангала из кирпича нужно учесть их вес и заложить фундамент минимум на 50-60 сантиметров глубиной, шириной в один кирпич. Первым делом размечаем место под фундамент, копаем на глубину  50-60 сантиметров и укладываем арматуру.

После того, как мы выкопали яму под фундамент и заложили арматуру, заливаем бетоном, по прочности достаточно марки бетона 150-200, я делал бетон с расчета:

• 1 ведро цемента
• 3 ведра песка
• 5 ведер щебня
• 1-2 ведра воды в зависимости от влажности песка

Поверхность заливки выравниваем уровнем (это существенно облегчит укладку кирпича) и покрываем гидроизоляционным материалом, я использовал рубероид. В качестве гидроизолирующего материала можно использовать полиэтиленовую пленку, или просто обильно смазать строительной мастикой (это делается для того чтобы влага с фундамента не проникала в кирпич и не разрушала его).

После окончания работы с фундаментом нужно подождать несколько дней, чтобы фундамент окончательно застыл.

Кладка кирпича мангала

Печной кирпич – является идеальным вариантом для сооружения мангала. Этот строительный материал идеально выдерживает высокие температуры. Один недостаток – во время сильного мороза становится очень хрупким.

Важно: ни в коем случае нельзя сооружать мангал из силикатных полых кирпичей. Первый ряд кирпичей стоит выложить насухо, без использования раствора. Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру

Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру

Первый ряд кирпичей стоит выложить насухо, без использования раствора. Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру.

Кладку необходимо разметить и соблюдать ее на протяжении всего строительства.

Кирпич впитывает воду как губка. По этой причине, за несколько дней до начала кладки необходимо намочить кирпичи из садового шланга. Эта процедура предотвратит впитывание кирпичом воды из раствора. Для кладки кирпича необходимо приготовить цементный раствор в соотношение приведенном ниже.

Состав раствора для кладки мангала:

• 1 часть цемента
• 1 часть гашеной извести
• 3 части песка

К составу добавляют воду в необходимом количестве и доводят до состояния густой массы.

После укладки первого ряда кирпичей, последующие ряды укладывают со смещением на полкирпича относительно друг друга (это смещение швов делают для лучшей перевязки).

https://youtube.com/watch?v=JeYMD–PXw8

Кладку каждого уровня начинают от углов. Необходимо периодически проверять уровень кладки по горизонтали и по вертикали. Размеры кирпичной кладки должны соответствовать разработанному чертежу мангала.

Самый главный элемент мангала – жаровня, укладывается на металлические уголки, которые закрепляют на кладке металлическими штырями. Топку необходимо изнутри обложить толстыми металлическими листами. Это предотвратит преждевременное разрушение кирпича от высоких температур.

Для хорошей тяги, достаточно оставлять небольшие щели, незаполненные цементным раствором. Для установки решетки гриля, необходимо несколько кирпичей внутри мангала выложить внутрь с одинаковым выступом. При разработке чертежа мангала, можно заложить разнообразные конструкции, предназначенные для хранения дров, для навеса, установки декоративной вытяжной трубы. Весь комплекс можно превратить в летнюю кухню, где можно принимать гостей в любое время года.

Проектирование работы

Сначала нужно выбрать место, где будет возведен мангал из кирпича своими руками. Оптимальным вариантом будет решение поставить его рядом с летней беседкой. Являющийся продолжением этого строения мангала из кирпича, фото которого представлено в галерее (в последней части статьи), позволяет максимально удобно и комфортно доставлять готовые блюда к столу.

Не стоит устанавливать кирпичные стационарные мангалы под деревьями, рядом с деревянными постройками и прочими объектами, которые легко возгораются. Даже если обложить вокруг них тротуарную плитку, то при сильном ветре случайная искра может стать причиной пожара. Строить мангал своими руками нужно на достаточном удалении от забора, чтобы на продукты не летела пыль от проезжающего мимо автотранспорта.

Проектирование следует начать с составления схемы участка. С ее помощью можно подобрать оптимальное место для строительства. На рисунке указываются такие вспомогательные сооружения, как разделочные и обеденные столы, навесы и козырьки, дровяники и мангальницы.

Кликните для увеличения схемы

Планируя размеры топки, не следует гнаться за рекордными габаритами. Вполне достаточно длины 60-80 см и ширины 45-50 см. Этого вполне достаточно, чтобы уложить десяток шампуров с мясом или пару решеток барбекю. Большой объем топки приведет к излишнему расходу топлива и сильному жару, который усложнит процесс приготовления пищи. Оптимальным форматом для стационарного очага является соотношение 4 кирпича по ширине, 2 по глубине и 8-10 (до топки) по высоте.

После того как выбрано место для барбекю, составляется проектная документация этого сооружения.

Необходимо подготовить такие расчеты:

• размеры и конструкция фундамента;

• кладочные чертежи стенок и дымохода;

• порядовка кладки по секторам;

• описание всех этапов работы;
• расход материалов и смета строительства;
• перечень необходимых инструментов и оборудования.

Вот вам ещё схема простого кирпичного мангала.

После проверки всей технической и расчетной документации составляется пошаговая инструкция, которой нужно будет придерживаться, возводя мангал из кирпича своими руками, видео урок в этом хорошо поможет.

Мангал из кирпича своими руками: пошаговая инструкция

Как уже говорилось, сложить капитальный мангал с печью для казана, дымоходом и дополнительными элементами – грилем, коптильней, мойкой – новичку не под силу, для этого приглашают профессионалов.

Здесь мы рассмотрим два варианта, встречающихся чаще других – самую простую конструкцию без всяких дополнений и жаровню с печью для казана. Но вначале разберемся, как подготовить площадку для монтажа мангала.

1. Разметить размеры и форму, учесть необходимость дорожки для удобного подхода, место для размещения стола и стульев (диванов, шезлонгов) и прочего.
2. Выкопать котлован глубиной 0,1…0,5 м (в зависимости от грунта), выровнять неровную поверхность.
3. Отсыпать дно крупным песком, потом гравием (или смесью песка с гравием).
4. Установить опалубку и залить первый слой бетона (примерно на 1/3) высоты.
5. Уложить армирующую сетку и залить второй слой бетона (также на 1/3 высоты).
6. Уложить вторую армирующую сетку и залить бетон до планируемого уровня.

После бетонирования необходимо дождаться достижения заливкой хотя бы 50% проектной прочности (данные в таблице усреднены, для бетонов марки М100…М150).

Как правило, при нормальной погоде и толщине стяжки не более 30 см достаточно 6…8 дней. После этого можно начинать выкладывать кирпич.

Простой мангал из кирпича

Мастера рекомендуют перед выкладкой первого ряда уложить на бетонированную площадку хотя бы один слой гидроизоляции. На представленном фото это обычный рубероид.

Далее укладывается первый ряд, кирпичи скрепляются песчано-глиняным раствором.

Здесь использована схема кладки со смещением на полкирпича в каждом ряду, поэтому желательно заранее подготовить половинки кирпичей, чтобы ускорить работу. Посмотреть один из удобных способов ровной резки можно на видео.

П-образная кладка ведется до уровня примерно 600…700 мм, далее либо делается полка, либо выступы для крепления решетки/поддона для углей.

Выкладывать полку удобно с помощью металлического уголка – на него придется основная нагрузка от веса кирпича до того момента, как блоки прочно скрепятся раствором.

Чтобы кирпич не сдвигался и максимально плотно ложился на уголки, в нем выполняют пропилы.

Немного увеличив толщину шва и замазав выступающие части металла, можно добиться аккуратного и привлекательного вида кладки.

Далее выкладывается бортик по всем четырем сторонам, на него будут укладываться шампуры с шашлыками.

По сути дела, простейший мангал из кирпича на даче готов – остается дождаться полного отверждения раствора и проверить устройство в деле.

Если полки из кирпича делать не планируется, можно выполнить их из металлического листа или решетки.

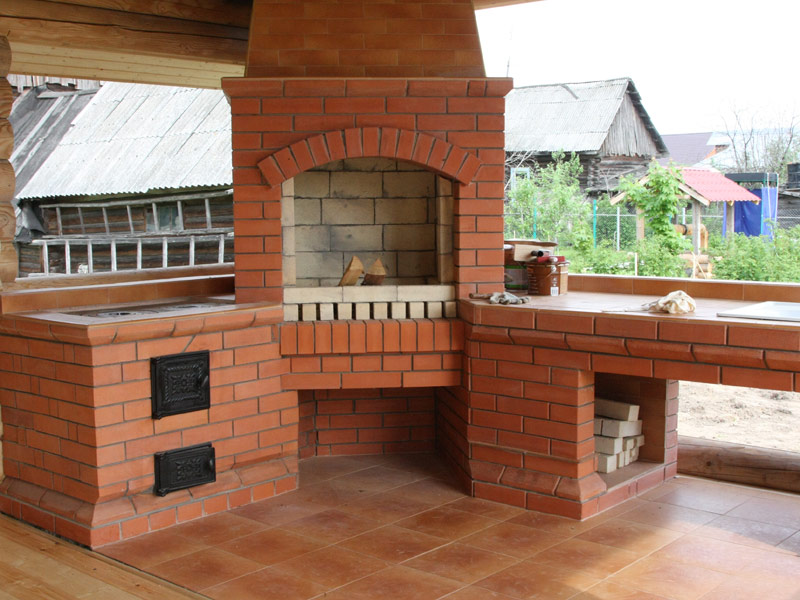

Мангал-казан своими руками

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Ставят на место колосниковую решетку.

Монтируют дверку для подбрасывания дров.

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Выкладывают свод, оставляя квадратное отверстие под казан.

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

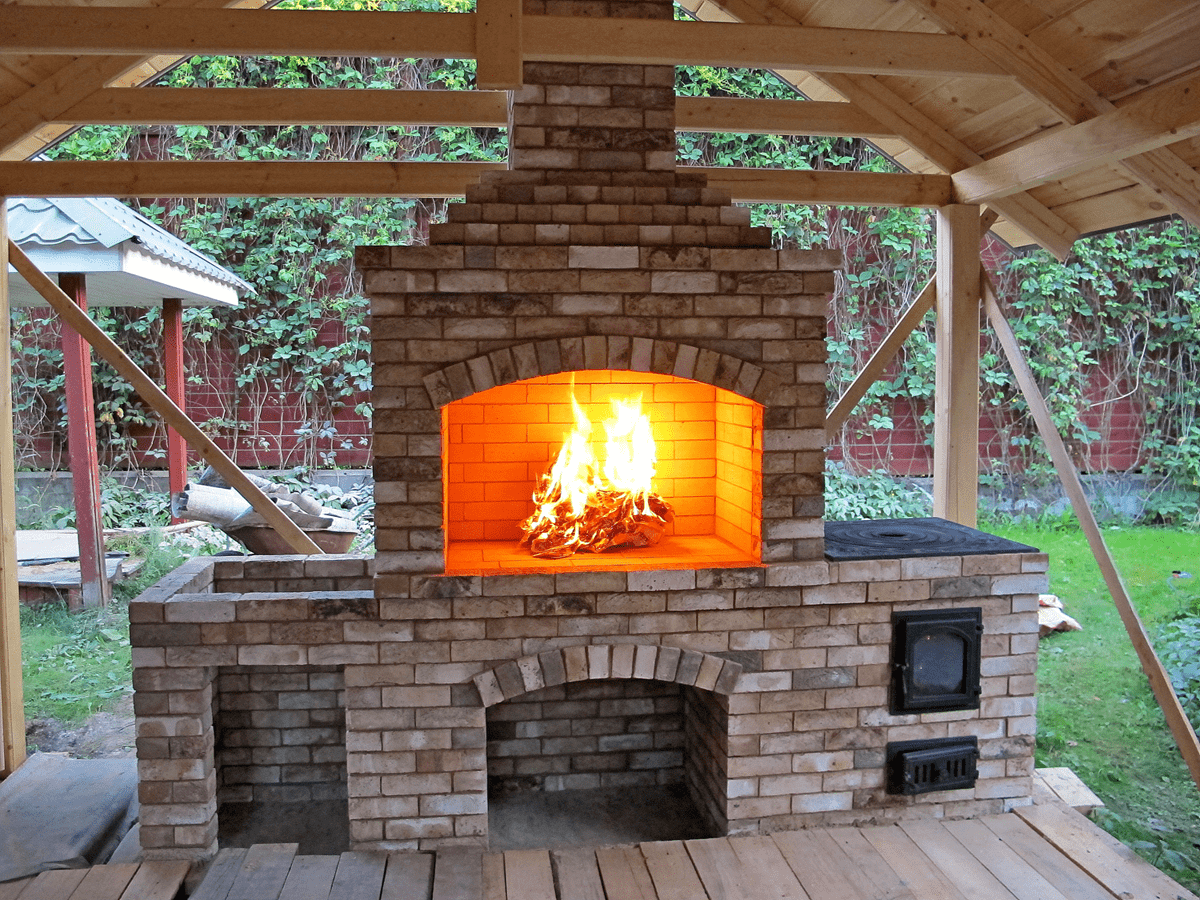

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Чтобы не искать подходящий колпак на верх дымохода, можно сразу выложить его из кирпича.

Подбор зоны для мангала

Это начальная стадия работ. Если ваш участок небольшой, и на счету чуть ли не каждый квадратный метр, выбрать участок для мангала сложно. А его чертёж создаётся на основе параметров зоны, где последует его строительство.

Инструкция, по ней учитываемые факторы таковы:

• Мангал не должен мешать обычным дачным делам.
• Он ставится так, чтобы преобладающий ветер забирал дым от дома.
• Недалеко от места мангала должна находиться магистральная труба.
• К объекту не разумно подводить целую сеть водопровода.
• Над мангалом желателен хотя бы скромный навес.
• Около мангала не допустимо расположение рослых кустов и плодородных деревьев.
• На участке с мангалом рекомендуется устроить место хранения дров, поставить стулья, лавочки, столик.
• Грунтовая поверхность для постройки должна обладать идеальной ровностью.
• Площадка для мангала ставится на небольшой дистанции от кухни. Так легче оснастить место водой и освещением.
• При воздвижении мангала сразу определите, где пойдёт приготовление мяса, его подача и мытьё посуды.

Мангал – это источник неизолированного пламени. Он должен быть достаточно удалён от жилых строений и растительности Требующийся инструментарий для работы:

• Штыковая лопата.
• Кувалда.
• Лопата совкового типа.
• Рулетка.
• Правило.
• Уровень
• Набор вил.
• Молотки: плотницкий и резиновый.
• Пила.
• Кельма.
• Зубило.
• Ведро.
• Лобзик.
• Тачка.
• Кирка.
