Как устроен и работает бытовой холодильник

Как подключить компрессор от холодильника без реле напрямую

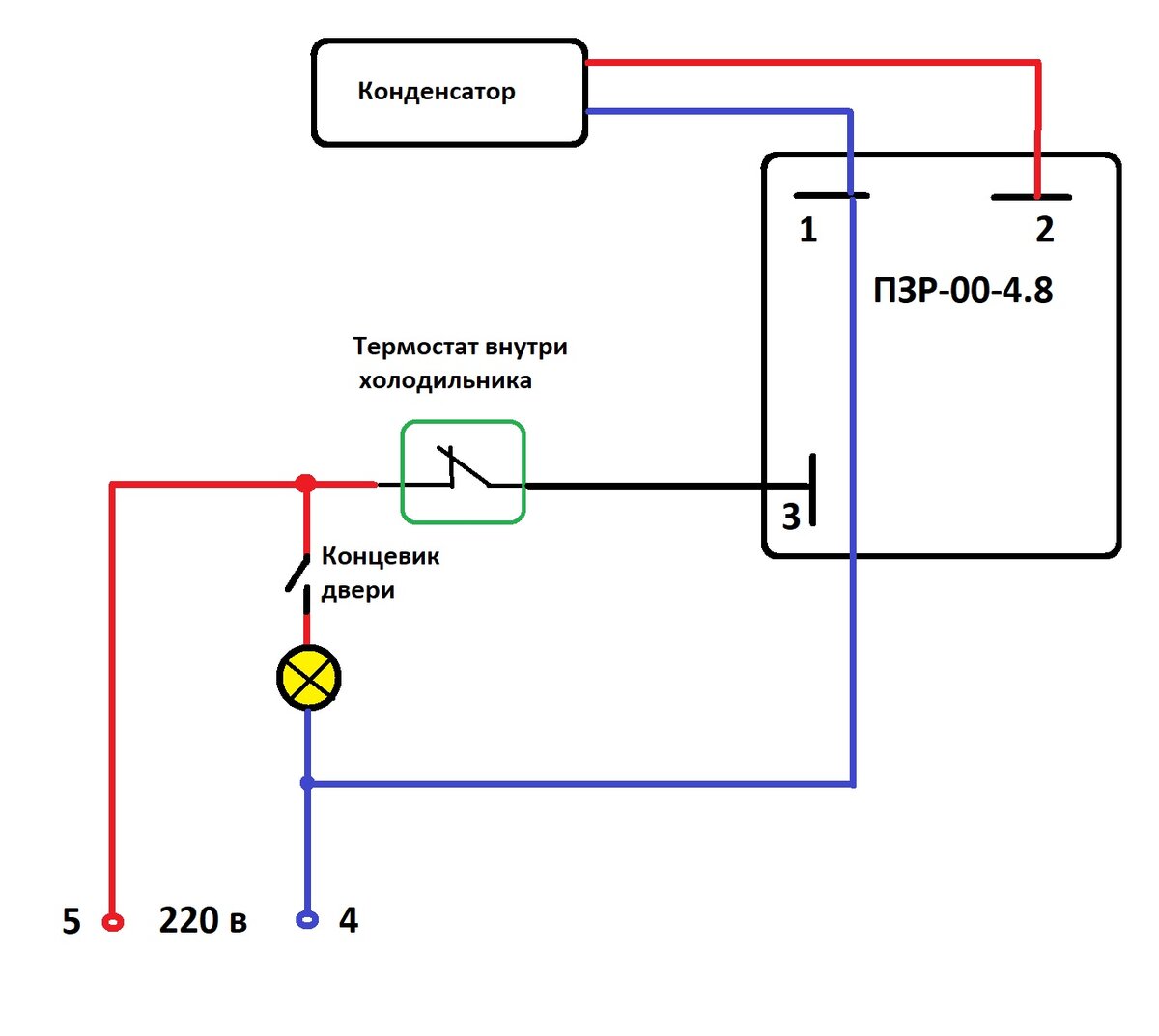

Схема подключения без реле

В первую очередь прозванивают общий вывод. Затем к нему приставляют клемму, вторую присоединяют к рабочей обмотке

Важно с помощью показателя сопротивления установить, какая из них рабочая. Значение должно быть небольшим, высокое указывает на пусковую обмотку. Необходимо знать, как подключить компрессор от холодильника без реле, иначе узел перегреется и за короткое время выйдет из строя

Следует проверить пробиваемость корпуса, иначе при касании рукой можно ощутить удар током. Для проверки обмотки левую клемму подсоединяют к обмотке на выходе, правую с другой стороны корпуса. Также проверяют и другие клеммы. Если они исправные и не пробивают, то прибор можно использовать. Такой рабочий компрессор надежный и безопасный. Если нет достаточных навыков и знаний, лучше обратиться в сервисный центр, так как специалисты точно знают, как подключить холодильник без реле напрямую

Необходимо знать, как подключить компрессор от холодильника без реле, иначе узел перегреется и за короткое время выйдет из строя. Следует проверить пробиваемость корпуса, иначе при касании рукой можно ощутить удар током. Для проверки обмотки левую клемму подсоединяют к обмотке на выходе, правую с другой стороны корпуса. Также проверяют и другие клеммы. Если они исправные и не пробивают, то прибор можно использовать. Такой рабочий компрессор надежный и безопасный. Если нет достаточных навыков и знаний, лучше обратиться в сервисный центр, так как специалисты точно знают, как подключить холодильник без реле напрямую.

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

Холодильники с системой No Frost

В дословном переводе название системы означает: “без инея”. Это достигается с помощью встроенного вентилятора, который передаёт холод от единственного испарителя, размещённого в морозилке. Сначала холодный воздух распространяется внутри морозильной камеры, а затем через отверстия переходит в холодильный отсек.

За счёт циркуляции воздуха достигается равномерное распределение температуры в камерах. Для удаления наледи используется электронагреватель, находящийся под испарителем, который включается по сигналу таймера несколько раз в сутки. Образующаяся вода выводится наружу. В остальном устройство и принцип работы те же, что у обычных моделей.

Принципиальная схема устройства холодильника

Ещё 30 – 40 лет назад бытовые холодильники имели довольно простое строение: мотор-компрессор запускался и отключался 2 – 4 устройствами, о применении электронных плат управления и речи быть не могло.

Современные модели имеют множество дополнительных опций, но принцип работы в целом остается неизменным.

В старых холодильниках всё дополнительное оборудование сводится к индикатору питания и лампочке освещения в холодильной камере, которая отключается кнопкой при закрытии двери

Терморегулятор – основной и единственный орган управления, которым пользователь может настроить работу старого холодильника, располагается обычно внутри холодильной камеры. Под силовым рычагом – крутящейся ручкой – скрыта пружина сильфона. Она сжимается, когда в камере холодно, тем самым размыкая электрическую цепь и отключая компрессор.

Как только температура поднимается, пружина распрямляется и вновь замыкает цепь. Ручка с указателями силы заморозки холодильника регулирует допустимый диапазон температур: максимальную, при которой компрессор запускается, и минимальную, при которой охлаждение приостанавливается.

Тепловое реле выполняет защитную функцию: контролирует температуру двигателя, поэтому расположено непосредственно возле него, часто совмещено с пусковым реле. При превышении допустимых значений, а это может быть 80 градусов и более, биметаллическая пластина в реле изгибается и прерывает контакт.

Мотор не получит питания до тех пор, пока не остынет. Это защищает как от поломки компрессора вследствие перегрева, так и от пожара в доме.

Мотор-компрессор имеет 2 обмотки: рабочую и стартовую. Напряжение на рабочую обмотку подается напрямую после всех предыдущих реле, но этого недостаточно для запуска. Когда напряжение на рабочей обмотке повышается, срабатывает пусковое реле. Оно дает импульс на стартовую обмотку, и ротор начинает вращаться. В результате поршень сжимает и проталкивает по системе фреон.

Мотор-компрессор сжимает и перекачивает фреон по трубкам системы, что обеспечивает перенос тепла из камер холодильника наружу, охлаждение продуктов

В целом цикл работы холодильника можно описать следующим образом:

  1. Включение в сеть. Температура в камере высокая, контакты терморегулятора замкнуты, мотор запускается.
  2. Фреон в компрессоре сжимается, его температура повышается.
  3. Хладагент выталкивается в змеевик конденсатора, расположенный за спиной или в поддоне холодильника. Там он остывает, отдает тепло воздуху и переходит в жидкое состояние.
  4. Через осушитель фреон попадает в тонкую капиллярную трубку.
  5. Попадая в испаритель, расположенный внутри камеры холодильника, холодильный агент резко расширяется благодаря увеличению диаметра трубок и переходу в газообразное состояние. Полученный газ имеет температуру ниже -15 градусов, поглощает тепло из камер холодильника.
  6. Немного нагретый фреон поступает в компрессор, и всё начинается заново.
  7. Через некоторое время температура внутри холодильника достигает заданных значений, контакты терморегулятора размыкаются, мотор и движение фреона останавливаются.
  8. Под воздействием температуры в помещении, от новых тёплых продуктов в камере и открывания двери, температура в камере повышается, терморегулятор замыкает контакты и начинается новый цикл охлаждения.

Эта схема в точности описывает работу старых однокамерных холодильников, в которых один испаритель.

Однокамерные холодильники имеют небольшую морозильную камеру, не отделенную теплоизоляцией от основной, одну дверцу. Продукты в передней части морозилки могут подтаивать

Как правило, испаритель является корпусом морозилки в верхней части агрегата, не изолированный от холодильной камеры. Отличия в устройстве других моделей рассмотрим далее.

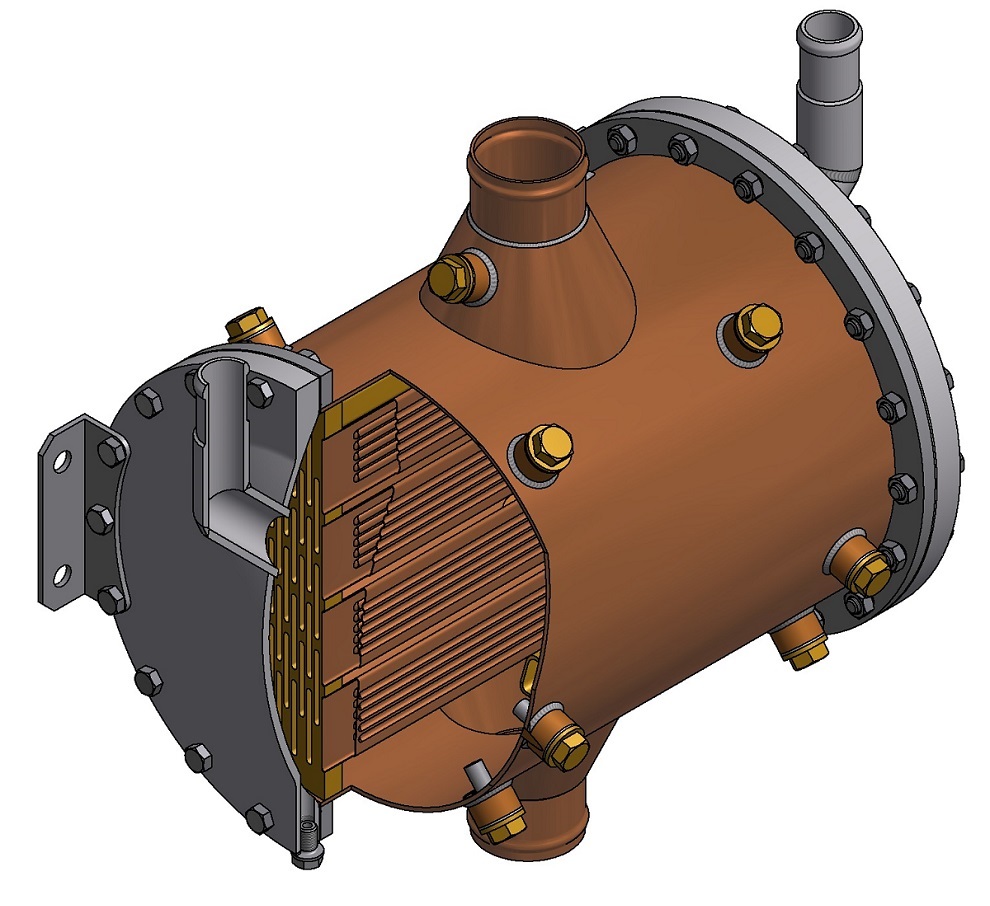

Схема масляного холодильника

Масляный холодильник работает совместно с вентилятором в раструбке диффузора. Горячее масло поступает в нижний коллектор и проходит по трубкам холодильника вверх и вниз, охлаждаясь потоком воздуха, создаваемым вентилятором.

При нормальной работе температура выходящего из холодильника масла должна быть на 18-20 градусов ниже температуры поступающего горячего масла. Охлаждённая жидкость отводится через отверстие в верхнем коллекторе.

Вентилятор создаёт поток воздуха, который проходит через сердцевину масляного радиатора, и отводит тепло от его трубок. Вентиляторы станции устроены аналогично с ротационными, винтовыми и поршневыми компрессорами. Воздухосборник, представляющий собой ёмкостью для сжатого воздуха и масла, выполняет также функцию их отделения друг от друга.

Внутри воздухосборника, состоящего из стальной обечайки и двух днищ, размещён маслоотделитель – труба с фильтрующими пакетами, закрытая стальной крышкой. Масло заливают через горловину, его уровень определяют щупом. Для выпуска конденсата, накопившегося в отстойнике, или слива масла из маслосборника предусмотрена сливная трубка с краном.

Масло-воздушная смесь с большой скоростью поступает в воздухосборник, где вследствие его большого объёма её скорость резко снижается, и капли масла охлаждаются в его нижней части. После предварительной очистки сжатый воздух проходит через фильтрующие пакеты маслоотделителя, где окончательно очищается от масла. Накопившееся в нижней части маслоотделителя масло отсасывается насосом и возвращается в маслосборник для повторного использования.

При загрязнении наружной поверхности трубок и охлаждающих пластин продувают сердцевину масляного холодильника сжатым воздухом в направлении, обратном потоку воздуха, создаваемого вентилятором. При замасливании наружной поверхности холодильника трубки и пластины промывают уайт-спиритом или другими специальными жидкостями.

При загрязнении внутренней поверхности трубок продуктами окисления масла снимают сердцевину масляного холодильника и погружают в керосин на 24 часа, после чего очищают трубки, многократно проталкивая тряпичный тампон внутрь трубок.

Масляный холодильник изготовлен из алюминиевого сплава и имеет наружные рёбра охлаждения. Холодильник масла и масляный фильтр установлены на двигателе со стороны маховика. Холодильник состоит из секций, каждая из которых представляет набор латунных радиаторных трубок, припаянных к основанию. Для увеличения охлаждающей поверхности трубы имеют рёбра. Секции установлены между плитами, которые соединены стойками. К плитам крепятся боковые крышки, причём левая разделена внутри ребром на две половины, каждая из которых имеет фланец для подсоединения трубопровода.

Масляный холодильник радиаторного типа расположен перед основным радиатором водяного охлаждения. Масляные фильтры бывают предварительной очистки типа Кюно (пластинчатый, очищающийся) и тонкой очистки (двойные с патронами из хлопчатобумажных концов).

Принцип работы холодильника

Из каких частей состоит холодильный агрегат?

Трехкамерные холодильники и зона нулевой температуры

Свежие мясо, птица и рыба недолго хранятся в основном отсеке холодильника, а при заморозке теряют часть полезных свойство, вкуса и аромата. Для них часто предусмотрен отдельный ящик с температурой, близкой к нулю, либо даже отдельная камера.

Наиболее точно поддерживается температура в зоне свежести при таких условиях:

  • отдельная камера со своим испарителем и термистором, система циркуляции фреона двух– или трехконтурная. Вариант довольно дорогой и громоздкий, но и объёмы камеры значительные;
  • изолированный отсек в основной камере холодильника с системой No Frost, снабженный дополнительными настраиваемыми вручную воздуховодами от испарителя и термометром. Точность температуры зависит от своевременности ручной настройки;
  • аналогичное предыдущему исполнение, в котором воздушные заслонки управляются электронным блоком.

Альтернативный вариант – охлаждение от “плачущего” испарителя основной камеры.

Зона свежести чаще всего располагается между морозильной и холодильной камерами, охлаждается дополнительным притоком воздуха из первой

Как видим, нулевая зона может быть реализована в холодильниках с различной схемой электрики, для обеспечения её работы могут быть дополнительно включены терморегулятор или термистор, а также расширена плата электронного управления.

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы. Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65. Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61. Клеммы для удобства соединения сдвоенные или счетверённые.

Схема подключения компрессора холодильника требуется при возникновении неисправностей оборудования этого типа. Любому современному человеку будет сложно обойтись без такого агрегата, как холодильник, и потому чинить технику надо будет оперативно. Тем не менее, перед тем как приступить к ремонту, необходимо изучить общее электрооборудование холодильника. Сегодня мы поговорим об этом подробнее.

Устройство и принцип работы двухкамерного холодильника

Устройство двухкамерного холодильника отличается от однокамерного тем, что в каждом отсеке есть свой испаритель. В отличие от предшественников, в двухкамерных аппаратах оба отсека изолированы друг от друга. В таких устройствах морозилка, как правило, располагается, внизу, а холодильная часть – вверху. Принцип работы двухкамерного холодильника заключается в том, что рабочая газовая смесь сначала остужает испаритель морозилки до определенной минусовой температуры. Только после этого фреон переходит в испаритель холодильного отсека. После того, как испаритель холодильной камеры достигнет определенной минусовой температуры срабатывает терморегулятор, останавливающий работу мотора.

В быту чаще используются двухкамерные аппараты с одним компрессором. В агрегатах с двумя моторами принцип работы холодильника существенно не меняется, просто один компрессор работает на морозилку, другой – на холодильную камеру. Принято считать, что работа холодильника с одним компрессором более экономична, но на деле это не всегда так. Ведь в аппарате с двумя моторами можно отключать одну из камер, в работе которой нет нужды. Работа двухкамерного холодильника с одним компрессором всегда предполагает одновременное охлаждение обеих камер.

Принципиальная электрическая схема холодильника

Современное оборудование снабжается большим количеством элементов, которые применяются для создания электрической схемы. Принципиальная электросхема холодильника представлена:

  • Терморегулятором. Этот элемент может быть электрическим или механическим, предназначение заключается в установке требуемой температуры.
  • Кнопкой принудительного отключения для оттаивания устройства. Этот элемент выступает в качестве замка, которым можно разорвать сеть.
  • Реле тепловой защиты, которая исключает вероятность перегрева. Оно срабатывает в автоматическом режиме.
  • Электрический мотор-компрессор. Это устройство является важным конструктивным элементом, который обеспечивает циркуляцию жидкости.
  • Пусковое реле. Оно отвечает за подачу энергии.

Сложная электрическая схема холодильника представлена и другими элементами, за счет которых обеспечивается дополнительная функциональность.

Приведенная информация указывает на то, что холодильник представлен сложной системой, которая обеспечивает снижение температуры и ее поддержание на заданном показателе. При этом много внимания уделяется изоляции корпуса, для чего применяются специальные материалы. Некоторые электрические схемы холодильников включают дисплей и электронный блок управления, которые повышают комфорт в применении.

Обзор распространенных поломок

Для устранения возникающих в холодильных агрегатах неисправностей необходимо иметь минимальные представления о наиболее распространенных поломках. Так как самостоятельный ремонт попросту невозможен без адекватного реагирования на возникшую проблему, детально изучите причины, по которым возникают те или иные ситуации.

Холодильник протекает

Может обуславливаться механическими повреждениями корпуса, разрушения термоизоляционного слоя и, как следствие, нарушение температурного режима. При этом образовывается конденсат в месте повреждения, который стекает по холодильнику. Для устранения неполадки необходимо восстановить слой термоизоляции и залатать отверстие.

Холодильник перемораживает и возникает иней

Если при открытии дверцы вы становитесь свидетелем намерзшего слоя инея и перемерзших продуктов, то такая ситуация могла возникнуть если:

  • Установлен слишком сильный уровень охлаждения, требуется регулировка;
  • Неисправности с датчиком температуры, компрессорной установкой и т.д.;
  • Неплотно прилегает уплотнитель дверцы, что могло произойти из-за потери эластичности;
  • Вышел из строя и требуется замена терморегулятора;
  • Дверь не закрывается до конца из-за переполненности камеры охлаждения.

Для проверки плотности прилегания дверей на заводе применяют специальный металлический щуп, который в домашних условиях можно заменить полоской бумаги. В месте проникновения бумаги под магнитную полосу возникает подсасывание воздуха из вне, что и обуславливает отложение льда и боле усердное охлаждение.

Холодильник включается, но не морозит и не холодит

Такая неполадка может возникать по причине:

  • Неисправности терморегулятора или установки режима охлаждения на минимум;
  • Сбоя настроек сложных узлов электронного управления в современных моделях;
  • Случайный запуск разморозки, при этом требуется полностью разморозить холодильник и включить его заново;
  • Резкая загрузка двухкамерных холодильников большими объемами продуктов, которые тот не успевает остудить;
  • Утечкой хладагента, при этом вам необходимо срочно отыскать место повреждения и устранить его;
  • Неисправности мотора компрессора или засорения всей системы охлаждения.

Холодильник не включается

При такой неполадке проверьте электрическую цепь на ее целостность. При этом возможны такие причины поломки:

  • Бытовая техника не включена в розетку, недостаточный уровень напряжения в сети или розетка неисправна;
  • Необходимо проверить цепь вилки и шнура на целостность;
  • Поломка реле или электрического мотора.

Современные холодильники Атлант, Самсунг и прочие могут не включаться из-за сбоев в блоке управления. Обнаружить такие неполадки в домашних условиях достаточно сложно.

Длительная работа без отключения

В нормальном режиме вы слышите активную работу в течении 10 – 20 минут. Потом он должен отключаться до следующего цикла. В противном случае происходит быстрый износ вращающихся элементов. Причиной неполадки может быть:

  • Неплотно закрытая дверь или горячий воздух окружающего пространства, из-за чего в этих бытовых приборах не достигается нужный уровень температуры;
  • Устройство работает в режиме сверхсильной заморозки, но такая работа не может продолжаться дольше регламентируемого заводской инструкцией;
  • Вышел из строя термический электронный датчик;
  • Происходит утечка фреона из системы охлаждения.

Виды бытовых холодильников

По своему количеству камер холодильники делятся на:

  • Однокамерные;
  • Двухкамерные;
  • Многокамерные (три и более камер).

Также холодильник может иметь разное количество компрессоров. В обычных аппаратах используется один, но в некоторых моделях бывают два компрессора. От их количества и мощности зависит потребление электроэнергии холодильником.

Однокамерные холодильники

Это наиболее простой аппарат. Чаще в нем только одна камера для хранения продуктов, в которой поддерживается постоянная температура. Но существуют варианты с двумя отделениями – обычным и морозилкой.

Однокамерный холодильник имеет один испаритель. Более низкая температура в морозильной камере обеспечивается тем, что фреон сначала проходит через нее и немного нагревается. После этого он попадает в основной отсек.

Двухкамерные холодильники

В таких агрегатах есть обычная камера, отделенная от морозильной. Их отличие от однокамерных в том, что в каждом отсеке установлен свой испаритель. Это позволяет точно регулировать и поддерживать температурный режим. Двухкамерный холодильник может быть оснащен одним или двумя компрессорами.

Многокамерные холодильники

Такие модели довольно дороги и могут быть трех-, четырех- и пятикамерными. Как и в двухкамерных, в них есть морозильный отсек с минусовой температурой и обычный. Но в дополнение к ним есть отдельные отделения.

В многокамерных холодильниках есть нулевой отсек или зона свежести. В них поддерживается отдельный температурный режим. Чаще всего это 0…+1 градуса. В трехкамерных такой отсек один, в четырехкамерных – два, в пятикамерных – три.

Каждая зона свежести предназначена для хранения определенных продуктов. Например:

  • Рыбы;
  • Овощей и фруктов;
  • Мясных продуктов.

Устройство холодильника и принцип работы

В этом разделе мы подробно опишем устройство холодильника. Из каких рабочих элементов он состоит и для чего они предназначены.

Компрессор

Это оснащенный специальным механизмом электродвигатель, сжимающий фреон. В компрессоре давление хладагента увеличивается настолько, что он переходит из газообразного состояния в жидкое. При этом его температура существенно повышается.

В зависимости от модели в холодильнике может быть один или два компрессора. В холодильных установках используют следующие виды компрессоров:

Конденсатор (внешний радиатор)

Конденсатор представляет собой трубку диаметром до 5 мм. По ней проходит жидкий нагретый фреон и охлаждается. В холодильниках большого размера и производительности конденсатор выполнен в виде радиатора.

Испаритель

Попадая в испаритель фреон получает возможность расшириться. При этом его давление падает и хладагент закипает. В процессе испарения его температура существенно снижается. Проходя по испарителю охлажденный фреон отбирает тепло у холодильной камеры.

В разных моделях холодильников может быть от одного до пяти испарителей. Это зависит от количества камер, компрессоров, условий работы и мощности холодильной установки.

Устройство, а также принцип работы холодильника поверхностно изучается на уроках физики, однако, не каждый взрослый человек представляет, как работает холодильник? Рассмотрение и анализ основных технических аспектов поможет на практике продлить срок эксплуатации и улучшить работу бытового холодильника.

Выводы и полезное видео по теме

О том, как устроен и работает компрессор бытового холодильника, наглядно и подробно рассказывают в этом видео:

А здесь на стенде собирают и подключают все элементы электрической цепи холодильника No Frost:

Всё разнообразие современных бытовых холодильников сводится к одной принципиальной электрической схеме, усовершенствованной и дополненной различными компонентам. Как бы ни отличался Indesit последней модели от старенького Минска, производят холод они по одинаковому принципу.

Электрические цепи бюджетных и старых холодильников вполне поддаются домашнему ремонту по типичной схеме, электронные же платы управления различаются для каждой серии. Но даже они имеют схожее общее строение.
