Отличие цифровых антенн телевещания от аналоговых
Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:
- устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
- более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
- высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
- доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.
При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке.
С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения
Использование универсальной антенны для приёма цифрового вещания
Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.
Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:
- Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
- Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив. От правильного размещения антенны зависит стабильность сигнала и качество изображения.
- Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.
Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства
Обратите внимание на следующие опции:
- запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
- поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;
Качество HD-изображения значительно выше обычного
базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.
Модернизация самодельной антенны
При желании ТВ антенну из пивных банок можно улучшить или переконструировать, в результате чего получится мощный приемник, которому не нужен усилитель.
Если требуется функциональная антенна на дачу или в гараж, а покупать из магазина накладно (да и могут украсть), лучше собрать самому. Чтобы не беспокоиться за климат и другие условия, которые могут ухудшить изображение, рекомендуется изготовить антенну, которая будет ловить сигнал в обеих плоскостях. Для нее понадобятся те же инструменты, 9 пивных банок и саморезов:
- Изготовление опорной конструкции. Нужно найти четыре рейку. три из них прикрутить к четверной сверху, по центру и снизу. Зафиксировать полученную конструкцию скотчем в местах соединения.
- Сборка антенны. Две пивные банки устанавливаются к верхней рейке, и далее выполняется процедура по подключению кабеля, предложенная выше.
- Поиск сигнала. Прийтись по помещению с антенной и найти сигнал. При отсутствии качественного изображения поводить банками по рейке, удаляя и приближая их друг к другу, пока не будет получен качественный сигнал.
- Завершение. Закрепить окончательно верхние банки и повторить процедуру для двух нижних пар. Они устанавливаются на таком же расстоянии друг от друга, что и верхние.
Самодельная антенна с приемом сигнала в горизонтальной и вертикальной плоскости готова. Но остался еще один момент — ее защита.

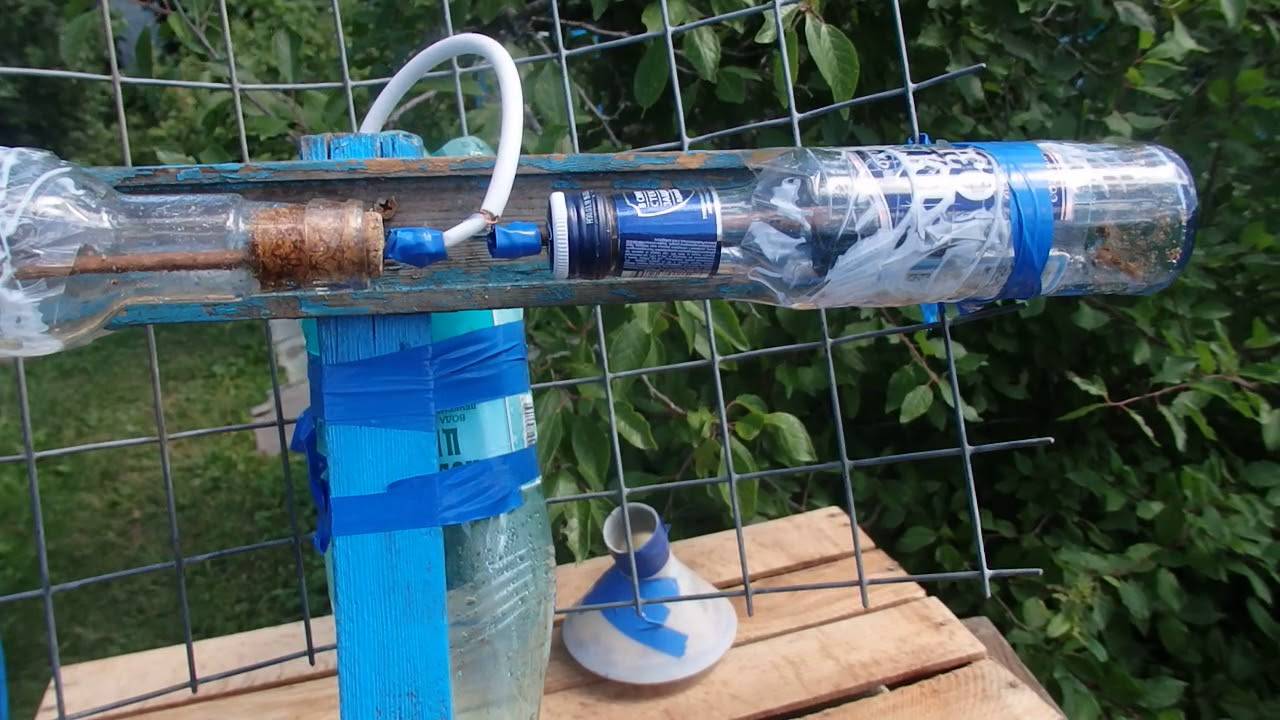

Чехол для установки на улице
Иногда бывает, что телеканалы показывают хорошо только при выносе антенны наружу. Это указывает на слабый сигнал на местности, который дополнительно рассеивается строением. Единственный выход — установить антенну наружу. Как сделать антенну из пивных банок для улицы? Предварительно нужно защитить ее от осадков.
Отличным вариантом чехла служит полиэтиленовая банка пива:
- горлышко и донышко обрезается;
- по центру просверливается отверстие под кабель;
- антенна помещается в бутылку.
Чтобы осадки не попадали через отверстие, оно разогревается спичкой и под действием температуры деформируется. Расплавленный пластик «приклеивается к кабелю, что приводит к герметичности.
Если используется широкая антенна с 4—6 банками, такой вариант не поможет и нужно немного потрудиться. Нужно обмотать всю конструкцию прозрачными полиэтиленовыми пакетами или пленкой, после чего «сшить» их нагревом.
Антенна из пивных банок для цифрового телевидения — пошаговая инструкция
Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.
Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.
Какие банки для антенны выбрать
Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.
https://youtube.com/watch?v=EYaeE4lLXSs
Как выбрать кабель и держатель для антенны
Для работы подойдет два вида кабеля:
- плоский двухжильный;

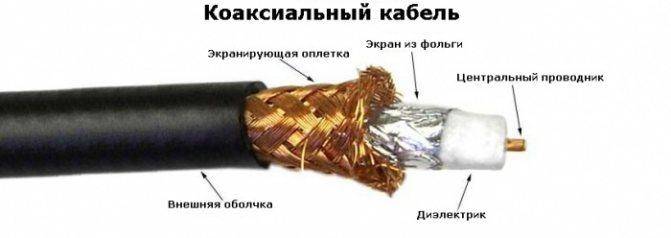

- коаксиальный, имеющий жилу и экран.
Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

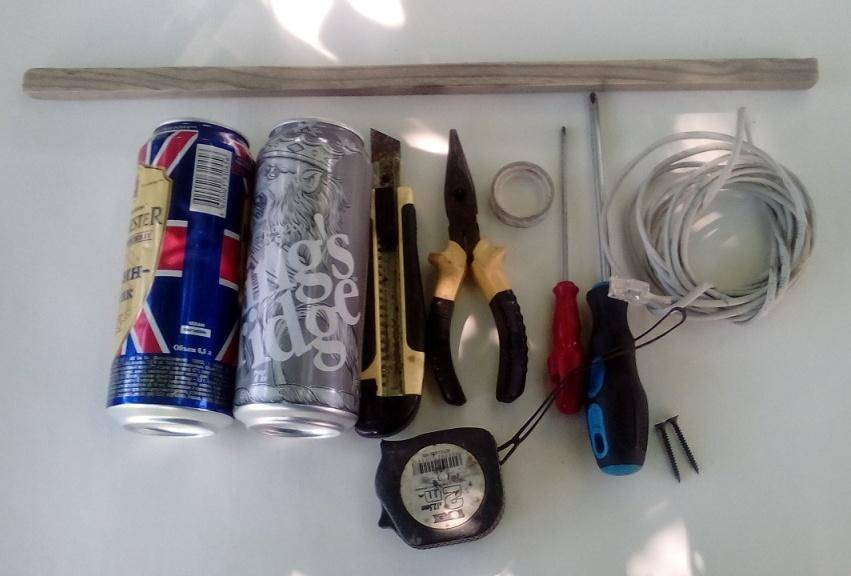

Какие понадобятся инструменты и материалы
Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:
- 2 жестяных емкости (минимум 2 штуки);
- кабель от антенны;
- штекер для подключения;
- крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
- саморезы или шурупы;
- отвертка;
- нож;
- плоскогубцы;
- изолента.
Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.
Чертежи, схемы и ручной расчёт
Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:
- банки должны быть парными и располагаться друг напротив друга;
- оплетка и центральная жила должны крепиться к разным банкам.

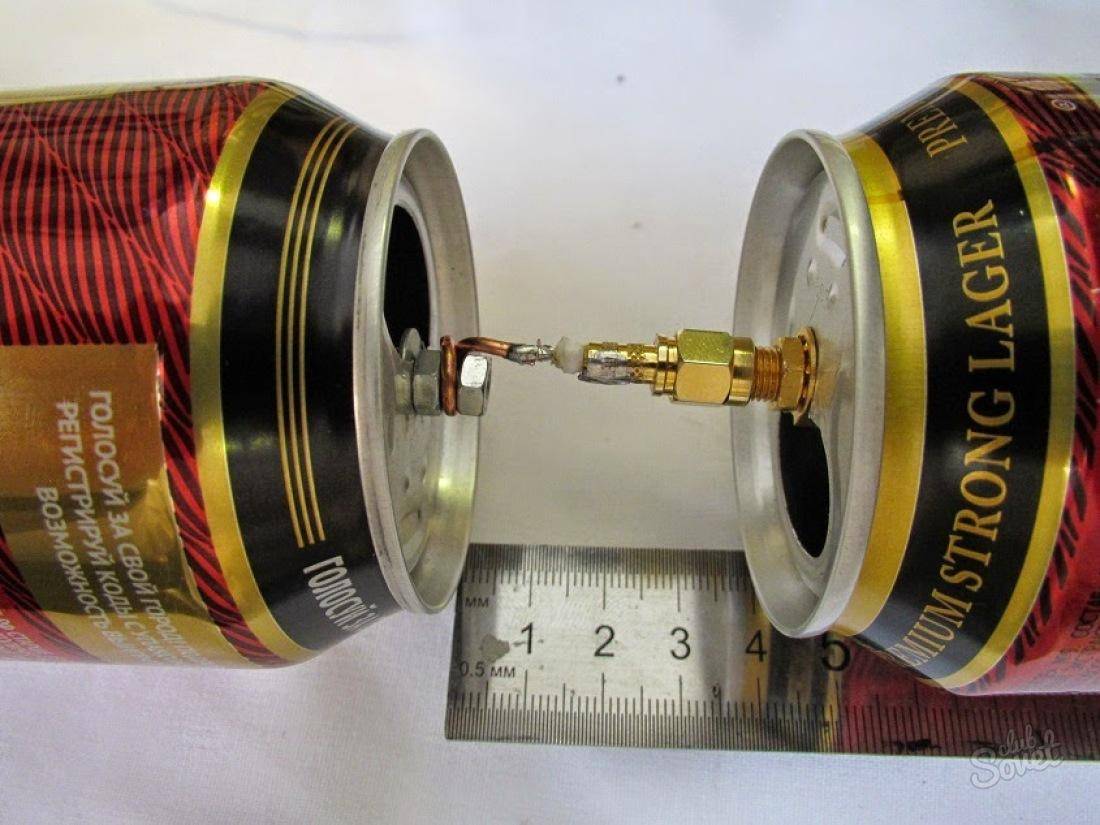

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали. Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала
Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.
Изготовление мачты
Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:
- рейку — к ней будут приматываться банки при помощи изоленты;
- рейку с поперечными рейками, которые придадут мощности антенны.
Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.
Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением
Сборка
Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

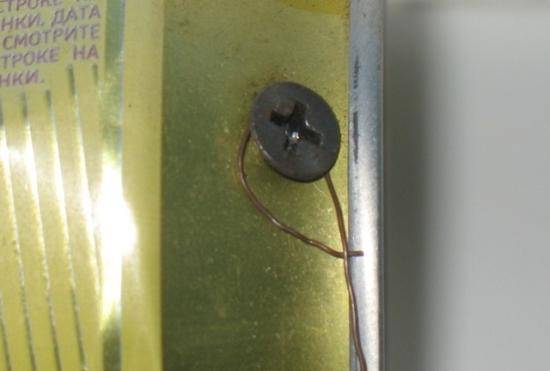

В банках проделываются отверстия и вкручиваются в них саморезы.

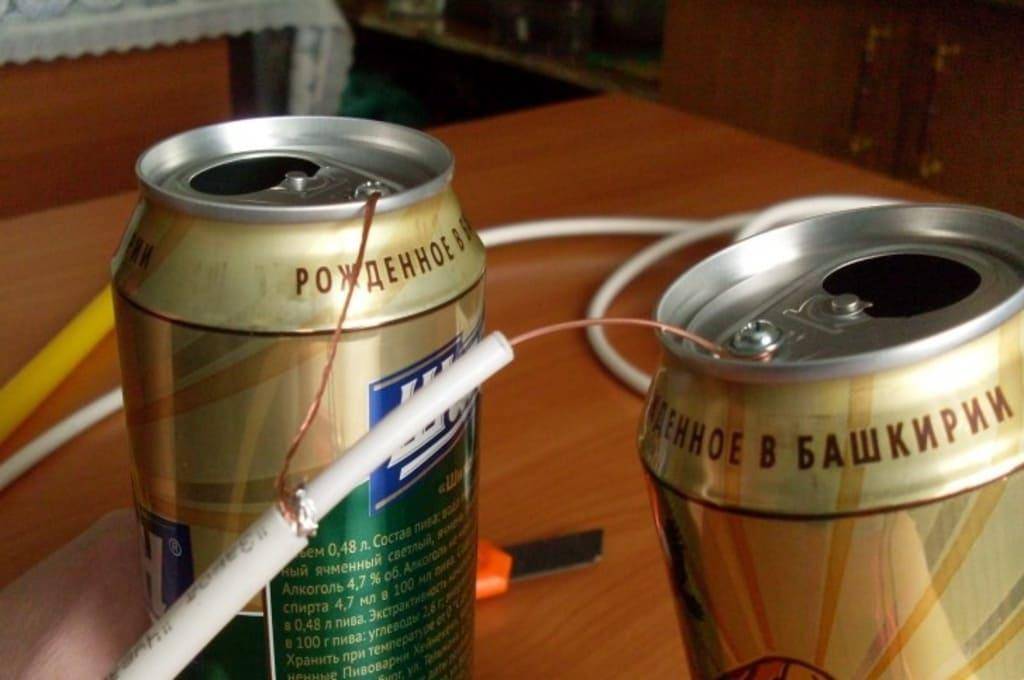

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.
На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.
Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.
Чтобы соорудить антенну из четырех банок, потребуется:
- взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;
- банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;
- лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
- посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.
Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.
Зачем нужна антенна?
Древние греки называли антеннами усики насекомых. Природа позаботилась о том, чтобы самые мелкие существа получали сигналы о том, что происходит вокруг них. Телевизионная антенна фактически существует для той же цели – она ловит радиоволны и усиливает их.
Улавливающие устройства бывают:
- наружные;
- комнатные.
Наружная антенна – это тот самый провод, который одним концом втыкается в телевизор, а другим выходит на крышу. Чем длиннее кабель, тем лучше прием. Комнатные устройства бывают разной формы. Самое популярное – подставка с двумя длинными усами, напоминающими усики насекомых.
Пошаговая инструкция

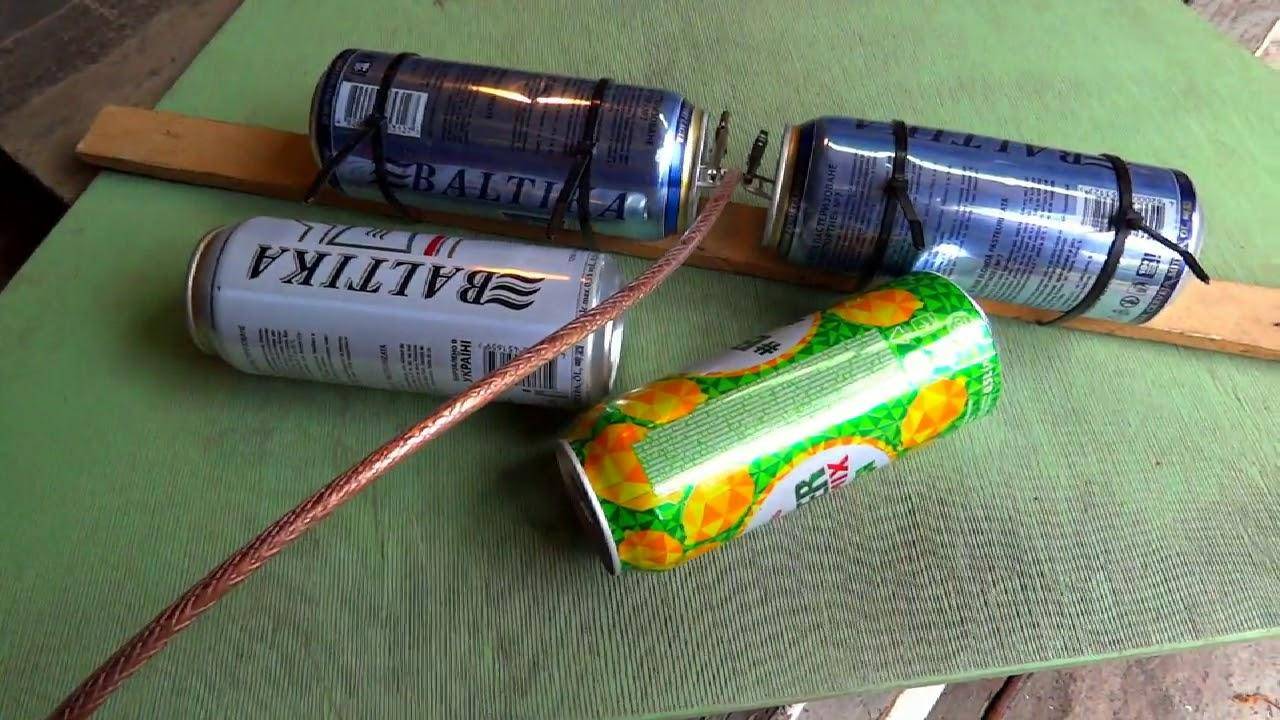

Самая примитивная по конструкции баночная антенна собирается следующим образом:
- с помощью скотча прикрепите 1-ую банку к деревянной планке;
- в донышке сделайте отверстие диаметром 7-10 мм и пропустите кабель насквозь через всю банку;
- прикрутите оплетку через два шурупа;
- прикрепите к планке 2-ю банку на расстоянии 75 мм от первой и зафиксируйте центральную жилу кабеля на саморез;
- на свободный конец провода наденьте антенный штекер.
Вот пошаговая видеоинструкция:
Крепление кабеля можно производить и к баночным «язычкам», но лучше всего работает пайка — контакт получается надежным, потери сигнала исключаются.
Такая конструкция будет работать в разы лучше, если поставить на нее антенный усилитель, который продается в любом радиомагазине. В комплекте идет блок питания.
- Первый конец кабеля подсоединяем к входным разъемам усилителя.
- Прикручиваем плату к двум баночным ушкам на винты с гайками.
- На второй конец кабеля устанавливаем блок питания.
- Подключаем получившуюся антенну к телевизору.
Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.
Установка и подключение
Инструкция по установке антенны:
- Закрепите конструкцию на верхнем конце мачты.
- Поднимите ее и закрепите вертикально так, чтобы можно было вращать опору вокруг оси для ориентации антенны.
- Зафиксируйте намертво так, чтобы ее не могло опрокинуть или искривить ветром.
Если используется мачта из деревянного бруса, прибитого к стене, следует предусмотреть возможность вращения антенны на ее верхушке. Затем, после окончательной наводки на ретранслятор, она закрепляется.
Для подключения антенны к телевизору или приставке-ресиверу необходимо правильно уложить антенный кабель.
При этом учтите:
- С увеличением длинны кабеля растет и его сопротивление и, как следствие, потери при прохождении сигнала. Поэтому длина кабеля должна быть по возможности минимальной.
- Надежно закрепите кабель на мачте, чтобы он не болтался и не подвергал риску проходящих мимо. Для крепления используйте любые подручные материалы: пластиковые вязки для растений, стальные хомутики, изоленту и пр.
- Герметичность. Место подсоединения кабеля к элементам антенны должно быть надежно гидроизолировано.
После того как кабель проложен, штекер на его конце вставляют в гнездо телевизора или ресивера и проводят настройку на частоте, на которой вещает ближайшая вышка ЦЭТВ.
Рекомендуем прочитать подробную инструкцию по установке комнатной антенны. Все описанное действительно и для таких самодельных приемников.
Передача и прием сигнала
Стандартная антенна — это монополюсный ретранслятор, который создает и получает волны. В зависимости от частоты диапазонов радиоволны меняются. Исходя из этого проводник получает сигналы разных частот и скоростей. Для быстрой передачи информации необходима скорость до десяти тысяч км за одну секунду. Подобный принцип действия наблюдается у классических ТВ систем. Проводник передает на сигналы разных частот. Каждый отвечает за отдельный телеканал. Подключаемый девайс улавливает сигнал, далее переводит на дисплей телевизора. В зависимости от каждого случая, используются усилители, ресиверы. Первое необходимо для улучшения сигнала и картинки на телевизоре. Второе – выводит на экран файлы высокого разрешения в режиме ДВД-Т2. Принцип работы любого ТВ построен на использовании антенны.
Приставка Mi Box не видит Wi-Fi и не подключается: причины, как исправить?
Из чего делают щепу для арболита
Древесина для арболита подойдет практически любая. Лучшим вариантом будет использование хвойных пород (например, сосна, ель) или твердолиственных пород (например, береза, дуб, тополь, осина). Категорически нельзя использовать лиственницу, бук (из-за повышенного содержания вредных для цемента веществ — сахаров), также нельзя использовать свежесрубленную древесину, она должна полежать 3-4 месяца.
Для производства щепы в ход идут любые отходы лесозаготовок (сучья, ветки, верхушки деревьев), отходы деревообработки (горбыль, остатки оцилиндровки), вторичные отходы (деревянная мебель, паллеты и др.). Объем древесного заполнителя должен содержать не больше 10% примеси коры, не больше 5% хвои и листьев от массы сухого заполнителя.
Почему хвоя лучше? Древесина содержит вещества, которые вредно влияют на характеристики арболита, особенно на прочность: различные группы сахаров, крахмал, экстрактивные вещества. Их содержание в хвойных породах деревьев меньше, чем в твердолиственных и других породах. В любом случае заполнитель, производимый из вышеперечисленных пород, нуждается в дальнейшей подготовке и обработке. Просто на выведение сахаров из заполнителя твердолиственных пород деревьев, в отличие от хвойных, потратится немного больше усилий и компонентов.
Химический состав пород древесины
Всеволновая антенна
ТВ-антенна может иметь разную форму. Например, из медной проволоки диаметром 2-5 мм можно соорудить всеволновую антенну в форме двух разносторонних элементов. Такие приборы отличаются частотонезависимостью, поэтому весьма популярны среди дачников. ЧНА-устройство можно соорудить буквально за час и получать хороший уровень сигнала вдали от телевизионных центров.
Для этого понадобится:
- Эмалированная медная проволока;
- 2 металлические конструкции в форме равнобедренного треугольника;
- 2 деревянные или пластиковые рейки.
Вместо металлических треугольников можно использовать упругий фольгированный слоистый пластик, из которого нужно будет вырезать треугольники (или оставить треугольную форму медного покрытия).
Ширина и высота антенны должна быть идентичной. Полотна устанавливаются под прямым углом и фиксируются с помощью паяльника. Прокладывать кабель ЧНА-антенны нужно к точке нулевого потенциала, которая находится на пересечении кабеля с вертикальной направляющей. Причём его необходимо привязать стяжкой, а не припаивать.
Расстояние между соседствующими проволочными нитями должно быть 25-30 мм, а между пластинами — не больше 10 мм. Антенную конструкцию лучше устанавливать внутри окна на 150 см. Уловитель сигнала в форме двух расширенных элементов, который вы только что самостоятельно изготовили, будет уверенно принимать все ДМВ и МВ каналы. Если вы живёте в зоне с плохим уровнем сигнала, такой прибор целесообразно будет дополнить усилителем.
Петлевая из трубы
Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.
Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.
Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).
| Номер канала | Частота канала | Длинна вибратора — от одного до другого конца, см | Длинна кабеля для согласующего устройства, см |
|---|---|---|---|
| 1 | 50 МГц | 276 см | 190 см |
| 2 | 59,25 МГц | 234 см | 160 см |
| 3 | 77,25 МГц | 178 см | 125 см |
| 4 | 85,25 МГц | 163 см | 113 см |
| 5 | 93,25 МГц | 151 см | 104 см |
| 6 | 175,25 МГц | 81 см | 56 см |
| 7 | 183,25 МГц | 77 см | 53 см |
| 8 | 191,25 МГц | 74 см | 51 см |
| 9 | 199,25 МГц | 71 см | 49 см |
| 10 | 207,25 МГц | 69 см | 47 см |
| 11 | 215,25 МГц | 66 см | 45 см |
| 12 | 223,25 МГц | 66 см | 44 см |
Сборка
Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.
Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».
Если делать самому расхотелось, читайте как выбрать антенну для дачи тут.
Харченко для 3G и 4G связи
Мобильные интернет-модемы имеют маленькую встроенную антенну, которая не обладает большой мощностью. Прием интернет-сигнала можно усилить, если подключить внешнюю антенну. А биквадрат как раз можно изготовить для улучшения приема 3G или 4G.
Крайние частоты – 1,9-2.1 ГГц. Если подставить величины в формулу, длина волны будет 14-16 см. А сторона антенны равна 3,5 и 4 см.
Отражающий элемент делается аналогично, но отдаляется от антенны на 21 мм. Подключается мобильная антенна к модему обычным штекером под наушники – mini Jack 3,5 мм.
Не все модемы имеют разъем для дополнительной антенны. В этом случае требуется разборка модема и подключение ан-ны Харченко.
Из металлических банок
Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).
Процесс изготовления антенны из металлических банок состоит из таких этапов:
Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.
Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка
Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл.Рис. 8: Удалите изоляцию с кабеля
Сделайте петельки для подключения на выводе оплетки и жилы.

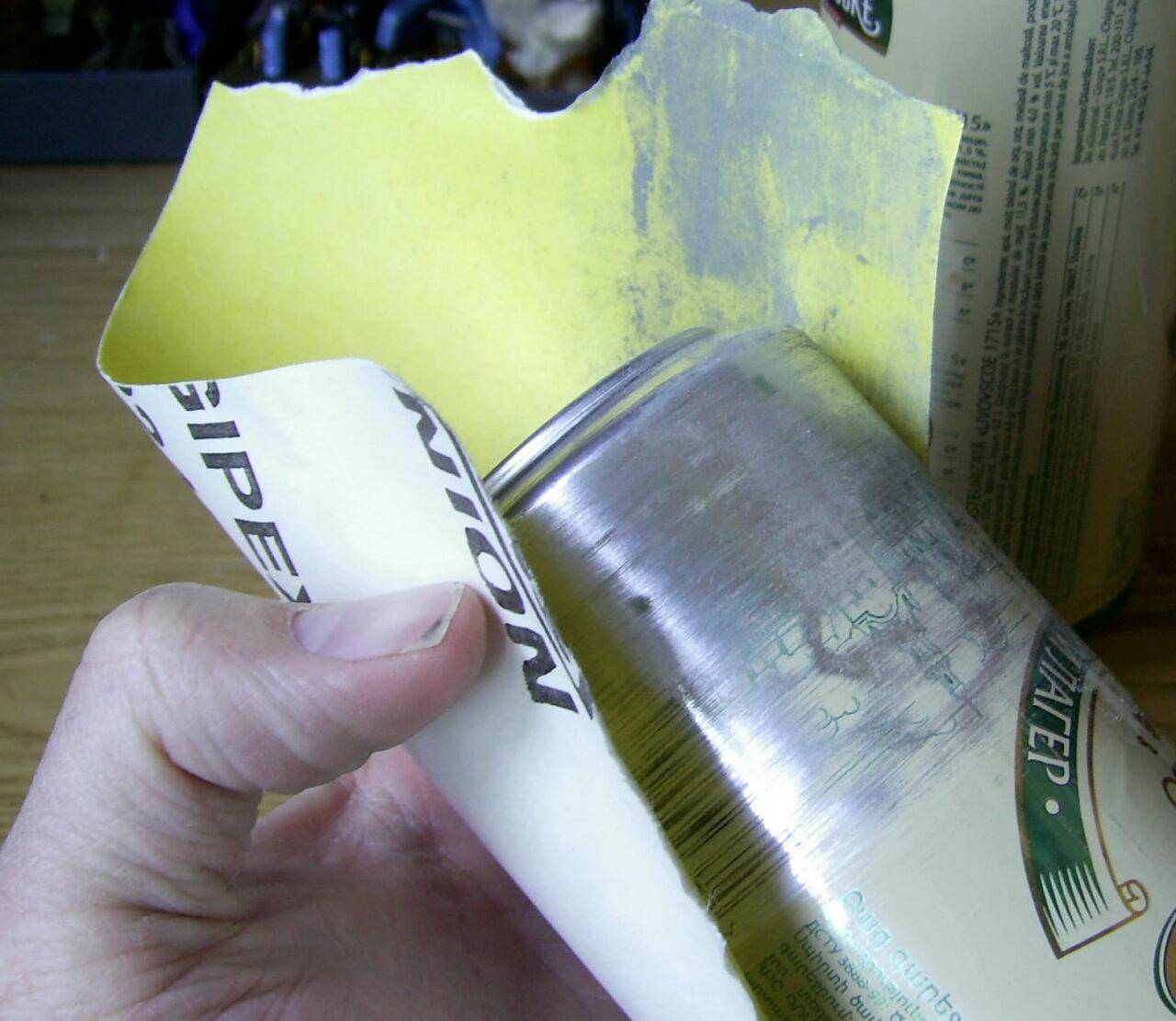

- Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
- Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова.Рис. 9: зафиксируйте на тремпеле
После установки следует выполнить настройку каналов путем изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.
Что нужно иметь
Для сборки самодельной телеантенны такой конструкции потребуется:
- жестяные банки (из-под пива или «Кока-колы») в количестве не менее 2 штук; лучше объемом 0,5 л, поскольку для 0,33 л придется делать дополнительные расчеты;
- коаксиальный антенный кабель;
- штекер для подключения антенного кабеля к телевизору;
- каркас, на котором будут монтироваться элементы; в самом простом случае – гладкая деревянная или пластиковая рейка; лучше — одежная вешалка;
- шурупы или саморезы с пресс-шайбами для крепления банок, телевизионного кабеля и проволоки;
- отвертка;
- нож для зачистки кабеля и банок;
- кусачки или пассатижи;
- изолента или скотч.
Крайне желательно использовать паяльник для надежного крепления и наждачную бумагу для удаления краски с тех частей емкостей, куда будет крепиться кабель.
Как сделать антенну для телевизора из проволоки
Исходя из названия, уже понятно, что в работе будет участвовать проволока (2 куска по 180 см). А также нам понадобятся:
- усилитель из ненужного старого устройства;
- пластиковая или деревянная пластина сторонами 15 на 15 см;
- дрель и свёрла;
- небольшие болты;
- молоток;
- металлическая труба;
- кабель для телевизора.
Шаг 1. Для того, чтобы приготовить улавливатель волн, согните проволоку в форме ромба так, чтобы все стороны были ровно по 45 см. Такие размеры будут оптимальные для устройства.
Шаг 2. Чтобы прикрепить проволоку к пластине, приплющите жилки в местах крепления, просверлите отверстия и в крутите болты. Но также для закрепления проволоки к пластине подойдёт сварочный аппарат (пластина в таком случае должна быть металлической).
Шаг 3. Подсоедините телевизионный кабель в получившейся конструкции.
Шаг 4. Металлическую трубу заварите к получившейся конструкции при помощи паяльника (можно использовать дрель и саморезы) и зафиксируйте на крыше дома или вкопайте в землю. Труба будет играть роль мачты, возвышающая саму конструкцию.
Антенна готова! Главным плюсом такой антенны будет являться то, что на её изготовление не уйдёт много времени и затрат. А ещё она сделана своими руками, что принесёт немалое удовольствие при просмотре телевизора.
Передача и приём сигнала
Принцип действия любой телевизионной антенны одинаков и заключается в том, что под воздействием радиоволны в проводнике возникает электрический ток. То есть, телеантенной может оказаться любой предмет, способный исполнить роль проводника, включая алюминиевые или жестяные банки. Но форма пивных банок даёт преимущества перед привычным оборудованием. Она позволяет ловить больше частот и лучше подходит для дальнего приёма. Правда, для телезрителей упомянутая особенность – минус, поскольку в эфире возникает масса помех. Избавиться от них удастся с помощью правильного расположения деталей.
