Самостоятельное изготовление засова для калитки

Виды запоров и классификация

Классификацию запорных устройств и требования к ним определяет ГОСТ 5089-2011 «Замки, защёлки, механизмы цилиндровые. Технические условия».

Документ выделяет три типа устройств:

• Замки — изделия, предназначенные для запирания защитных конструкций, обладающее охранными свойствами.
• Защёлки для фиксации полотна двери в закрытом положении.
• Защёлки с механизмом запирания: изделия, служащее для фиксирования двери в закрытом положении, оснащённые механизмом блокирования.

Защёлки, в свою очередь, классифицируются по следующим признакам:

• способу установки: врезные или накладные;
• правые, левые, универсальные;
• одно- и двухсторонние в зависимости от возможности открывания;
• принципам работы — механические, электромеханические, электронные, магнитные;
• исполнению засова — прямоугольные, с несколькими прутками прямоугольного или круглого сечения и со скошенным торцом (засов-защёлка).

Установка запорного устройства: особенности

Как только свой собственный механизм готов, можно приступать к его монтажу. Для этого нужно учитывать материал, на который предстоит крепит устройство, а также учитывать будущие потребности. В случае с деревом, все просто: подбираются подходящие крепежи, на пластине делаются отверстия под них, после чего засов просто прикручивается к полотну.

На калитку из профнастила, к примеру, механизм можно приварить. Это придаст ему большей надежности, однако будет накладывать и некоторые ограничения. Так, при необходимости демонтажа, придется либо срезать засов, либо менять саму калитку.

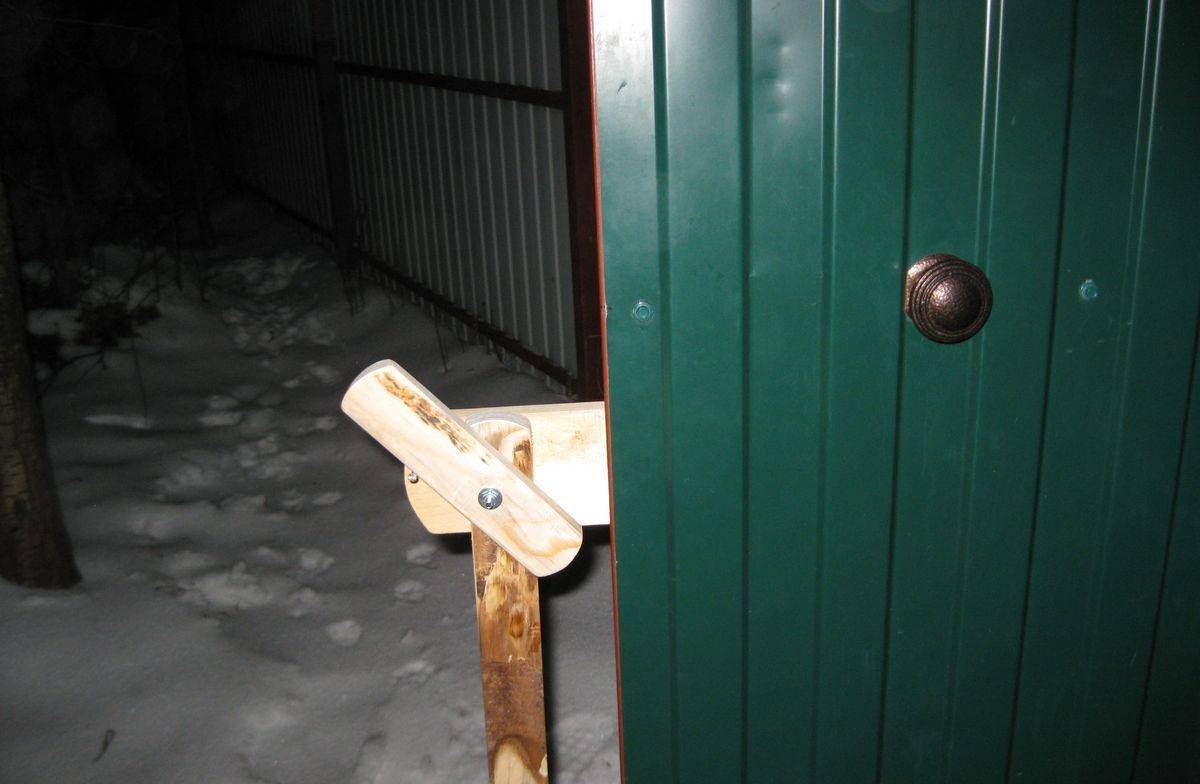

Засов на калитке из профнастила

В некоторых случаях, можно обеспечить открытие такого засова и снаружи. Сейчас все чаще используются разнообразные электрические механизмы, однако можно обойтись без них. К примеру, использовать какой-либо отпорный ключ для поворота стопора, или же обойтись обычным тросом. Последний выводится наружу и маскируется. При его вытягивании, в движение приходит сам стержень или засов и калитка открывается.

Если речь идет о покупном запорном устройстве, то вопросом удобства монтажа стоит задаться ещё до покупки. При выборе нужно учитывать:

• ширину дверного полотна;
• условия эксплуатации;
• нужный уровень надежности;
• материал калитки.

Все это влияет не только на допустимый размер и вес засова, но и на его сложность.

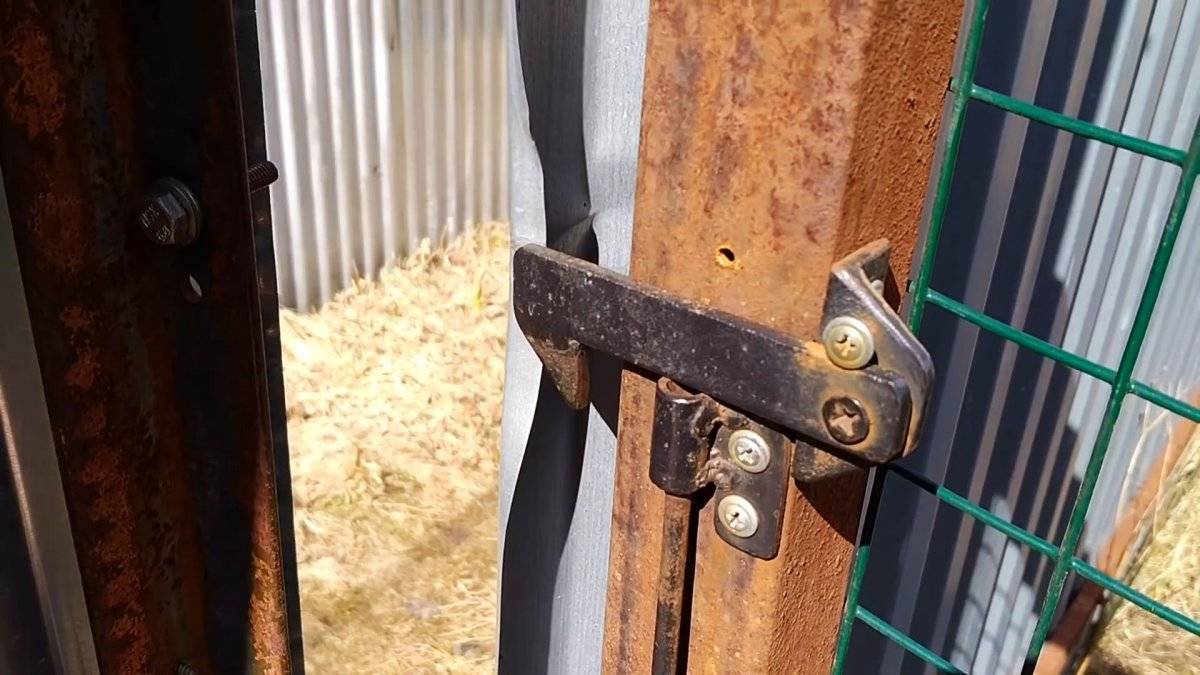

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

• в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
• крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
• с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
• расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
• для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

• к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
• в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
• в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

• на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
• с двух сторон трубы крепим два крюка;
• к раме сверху и снизу привариваем два фиксатора для крюков;
• при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

Есть много вариантов типов запорных приспособлений, которые отличаются между собой по месту установки на воротах и способу работы. Наиболее часто встречающимися из них являются следующие виды:

1. Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

   Простой засов вертикального типа на воротах

2. Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.
3. Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.
4. Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.

   Различные размеры засов на пружинах для ворот

5. Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.
6. Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
7. Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
8. Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
9. Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.

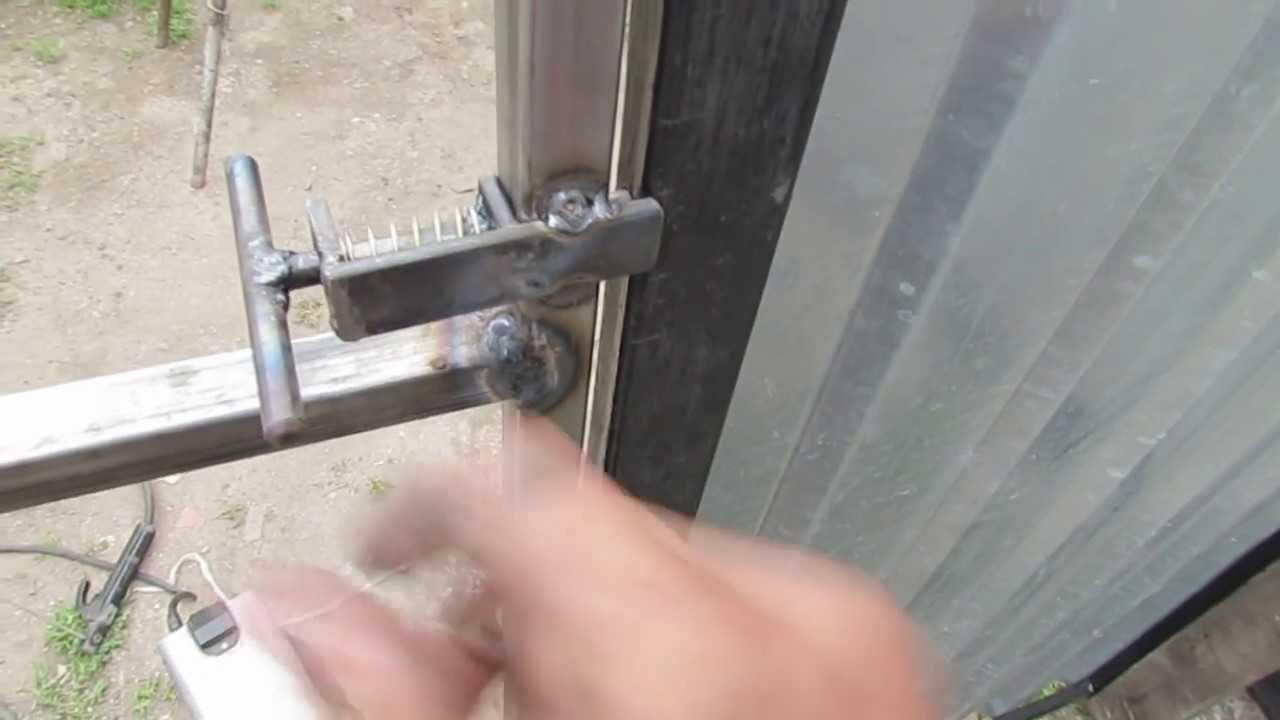

Пружинный засов

Пружина нужна для надёжной фиксации задвижки в закрытом положении. Если на массивные ворота или калитки действует сильный ветер, вибрации могут постепенно передвинуть засов в открытое положение.

Нетрудно самостоятельно изготовить устройство, взяв за основу заводскую конструкцию.

Для работы понадобятся болгарка, сварка и дрель.

В закрытом положении задвижку удерживает пружина. Если необходимо открыть дверь, потянув за ручку и преодолев сопротивление пружины, сдвигают засов. Для фиксации в открытом положении на противоположном от ответной планки конце имеются два лепестка, за которые заводят ручку.

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

• Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
• Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
• Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

Разновидности запорной фурнитуры

Ручка — необходимый элемент калитки, которые делает пользование конструкцией более удобным. Но кроме практичной функции, она выполняет и эстетическую, ведь ее внешний вид способен украсить входную группу участка.

Нередко встречается ручка на калитку с защелкой или замком, что только увеличивает защитные свойства входной группы.

По внешнему виду и конструкционным особенностям различают дверные ручки для калитки:

• статичные, которые неподвижно прикреплены к полотну, позволяя открывать его путем одергивания. Они имеют вид колбочки или скобы и отверстия у основания для крепления поверх створки. Для металлических дверей используются Г- и С-образные изделия, которые фиксируются на полотне методом приварки. Подобная ручка-скоба просто монтируется, удобна в эксплуатации, но малофункциональна;
• подвижного типа, которые открываются способом нажатия или поворота.

Подвижные запорные механизмы подразделяются на:

• кнобовые. Это ручки-защёлки, которые приводят в движение запорный механизм путем поворота специального набалдашника (кноба). Их основное предназначение не защита участка от вторжения посторонних особ, а дизайн, удобство использования (хотя некоторые модели оснащаются защелкой или мини-замком, встроенными в кноб);
• фалевые. Это подобные к кнобовым конструкции только нажимного типа. Механизм замка приводится в движение путем нажатия на рычаг. Данные модели удобны тем, что позволяют осуществить надежный захват механизма рукой, не боясь, что она соскользнет.

По способу монтажа различают запорные устройства:

• накладные — которые крепятся к поверхности двери. На деревянные створки они фиксируются при помощи саморезов/болтов, а к металлическим привариваются;
• сквозные — они устанавливаются с обеих сторон калитки. Для этого в полотне просверливают отверстие, в которое вставляют штырь ручки. С обратной стороны прикручивается такой же держатель. Форма сквозных ручек может быть различной (округлой, Г- и С-образной), запорным механизмом выступает язычок;
• врезные — для их монтажа необходимо сделать отверстие в дверном полотне. Эта разновидность запорного механизма подходит только для пустотелых калиток (из дерева, металла). Со стороны улицы она выглядит как обычный дверной замок, открывающийся ключом, а со двора установлена задвижка/рычаг. Внутри расположен 1-5-язычковый запорный механизм.

Часто хозяева хотят обезопасить свой участок от вторжения посторонних особ. Для этих целей служат запорные механизмы, которые проблематично найти и открыть. Потайные ручки для калитки представлены различными моделями. Так снаружи калитки может быть установлено кольцо, от которого на противоположную сторону отходит стержень со штоком. При повороте кольца замок открывается.

По материалу изготовления различают ручки на калитку:

• металлические — стальные, латунные, алюминиевые изделия, которые могут иметь никелированное, хромированное, белое или коричневое полимерное покрытие;
• кованные — это надежные, практичные, эстетичные и долговечные изделия, представленные в виде колец, скоб, кнопок. Они впишутся в любую стилистику оформления, внеся в нее особый колорит. Кованые ручки гармонично сочетаются с калитками, изготовленными из металла, дерева, пластика. Они позволяют добиться эффекта старины, имитации под золото, серебро;
• сварные — изготавливают из стальных прутьев, трубок и впоследствии красят;
• литые — вылитые из металла с использованием специальных форм. Наиболее презентабельно выглядят подобные держатели из латуни, бронзы;
• полимерные — изделия из пластика
• сборные — состоящие из нескольких деталей, которые соединяются между собой.

Запор на калитку с секретом своими руками

Кишечник » Симптомы » Запор на калитку с секретом своими руками

Основной функцией калиток и ворот является охрана территории от вторжения посторонних лиц, поэтому они оборудуются запорными устройствами. Обычно это несложные конструкции, которые приобретаются готовыми или изготовляются своими руками. Главное, чтобы запоры для ворот и калиток были просты в использовании.

Какие запоры для ворот и калиток наиболее надёжны

Надёжность запоров дачных ворот и калиток повышается, если устанавливать устройства, открывающиеся ключами. Наиболее часто хозяева отдают предпочтение:

• замкам навесным;
• винтовым конструкциям;
• пазовым запорам;
• накладным и врезным замкам;
• механическим кодовым устройствам.

Замки навесные к воротам

Сейчас навесной замок встречается редко в основном на нечасто посещаемых дачах, откуда вывезены ценные вещи. Его нетрудно открыть шпилькой для волос либо вульгарно выломать ломом. Для него нужно только закрепить две проушины. В паре с ним обязательно устанавливают внутреннюю защёлку.

Винтовые устройства легко монтируются и несложны при эксплуатации. Их устанавливают на обшивку створки.

Основной деталью является засов в виде зубчатой рейки, который сдвигается за счёт вращения шестерёнки сцепленной с ним. Для её поворота используется специальный ключ.

Поскольку практичность такой системы невысока, так как приходится делать ключом немало оборотов, она не пользуется популярностью.

Ригельные замки на реечных системах более распространены, так как надёжны и несложны в обращении. Некоторые модели оснащаются крабовыми системами закрытия. Для запирания хватает 1-2 оборота ключа.

Для установки накладных замков необходимо довольно толстое основание. Поэтому под них на раму дверцы приваривается специальная пластина. Их размещают таким образом, что с улицы калитка будет открываться только ключом, а изнутри поворотной ручкой.

Многие домовладельцы отдают предпочтением врезным замкам. Если конструкция створки не позволяет сделать паз для установки, то на раму приваривается металлическая коробка, внутри которой он закрепляется. Популярность кодовых устройств по-прежнему на высоте. Конструктивно они выполняются накладными и навесными. Многие модели оснащаются дополнительными блокировками.

Электромеханические устройства

Такие виды запоров для ворот помимо механических элементов включают электрические компоненты. Эта комбинация повышает надёжность и делает возможным беспроводное дистанционное управление. При выходе их открывают нажатием кнопки, выступающей из корпуса, а при входе ключом-таблеткой или электронной картой.

При отключении электроэнергии выйти можно, нажав кнопку, а войти с помощью обыкновенного ключа. К достоинствам следует отнести удобное пользование, хорошую защищённость от взлома, возможность подключения домофона, звуковой сигнализации и других систем безопасности.

Основными недостатками считаются зависимость от наличия электроэнергии и возможность отказов при низкой температуре и высокой влажности.

https://www.youtube.com/watch?v=nqIsJSOeCR8

Недавно появившийся магнитный замок признан самым надёжным запором. Работает без ключей и засовов. Мощный магнит, управляемый электроникой, прочно удерживает закрытую створку. Закрывается автоматически, а открывается магнитным ключом.

Самостоятельное изготовление запоров

Чаще всего для запирания ворот и калиток используются схожие по конструкции накладные горизонтальные и вертикальные засовы. Поэтому рассмотрим процесс изготовления вертикального запора для распашных ворот. Их потребуется два ― на каждую створку по одному. Порядок действий следующий:

1. На каркасе намечается место крепления устройства, определяется длина прута и точка его вхождения в землю.
2. Прутья нужного размера отрезаются от стальных стержней и к верхним концам привариваются короткие отрезки под углом 90°. Они будут служить ручками при поднятии и опускании штырей. В грунт они должны погружаться на глубину, обеспечивающую надёжную фиксацию полотен при закрытии ворот.
3. Отверстия в почве делаются с помощью садового бура диаметром достаточным для свободного вхождения стержней.
4. На каркас привариваются два кольца, по которым будет двигаться засов.
5. Выше нужно приварить крючок для удержания ручки засова в поднятом состоянии. Для усиления защиты в верхней части ворот желательно установить шпингалеты.
