Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Номер швеллера	Высота швеллера	Ширина полки	Толщина стенки	Толщина полки
5П, 5У	50	32	4,4	7,0
6,5П, 6,5У	65	36	4,4	7,2
8П, 8У	80	40	4,5	7,4
10П, 10У	100	46	4,5	7,6
12П, 12У	120	52	4,8	7,8
14П, 14У	140	58	4,9	8,1
16П, 16У	160	64	5,0	8,4
18П, 18У	180	70	5,1	8,7
20П, 20У	200	76	5,2	9,0
22П, 22У	220	82	5,4	9,5
24П, 24У	240	90	5,6	10,0
27П, 27У	270	95	6,0	10,5
30П, 30У	300	100	6,5	11,0
40П, 40У	400	115	8,0	13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

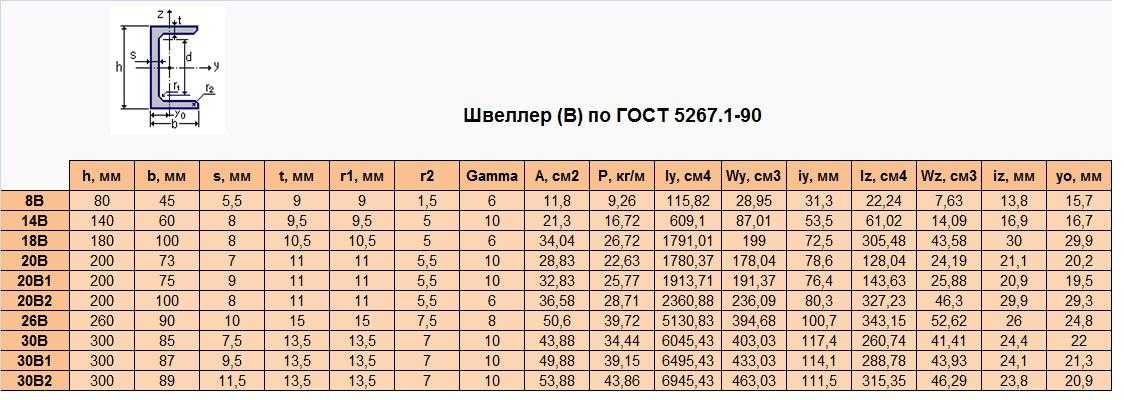

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Размеры швеллеров

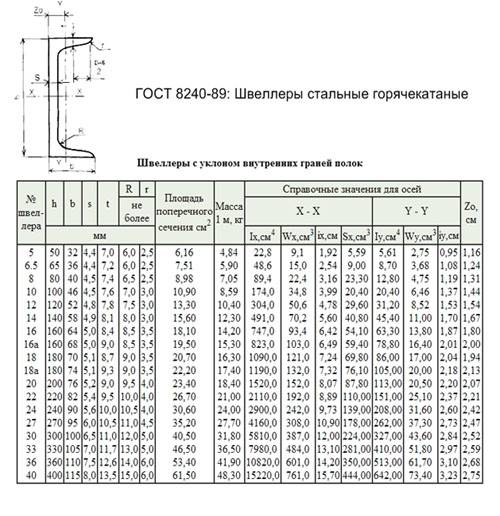

В таблице ниже приведены параметры швеллеров (У) с уклонными гранями. В этой таблице также указаны параметры швеллеров (П) с параллельными стенками.

Однако не все швеллера могут иметь фиксированные размеры, некоторые бывают и не стандартных размеров, так как покупатель сам может указать желаемые размеры.

Следовательно, швеллер из стали- применяется специально для повышения прочности и устойчивости конструкции здания. Основную нагрузку приходящуюся на ось принимает на себя именно швеллера, распределяя равномерно по всей поверхности. За счет этого конструкции придается повышенная жесткость и прочность возведенной конструкции на местах изгиба.

1 Основные сведения о размерах и весе, а также ГОСТы гнутых швеллеров

Как замечено выше, стальные гнутые швеллеры производят равнополочными (с полками равной ширины) и неравнополочными. Первый вид этого проката изготавливают по ГОСТ 8278-83, а второй – по ГОСТ 8281-80. В этих стандартах приводится сортамент, номинальные размеры, площадь сечения (поперечного), удельная масса (вес 1-го погонного метра), а также допустимые отклонения от их значений и ряд требований относительно внешнего вида и качества изготовления соответственно равнополочных и неравнополочных швеллерных профилей, получаемых методом гибки.

Стальной гнутый швеллер

Кроме того, производство обоих этих видов металлопроката регламентируется ГОСТ 11474-76, в котором приводятся технические требования ко всем гнутым стальным профилям, указанных в нем, в том числе к швеллерам. И в стандарте 11474 еще перечислены марки стали, используемые для производства гнутых изделий. Согласно ГОСТу 8278 и 8281, гнутую швеллерную продукцию производят из рулонной стали трех видов по химическому составу:

углеродистую, которую характеризуют как обладающую обыкновенным качеством;
углеродистую, которую характеризуют как конструкционную качественную;
низколегированную.

Неравнополочный швеллерный прокат изготавливают только из горячекатаного стального рулонного проката, а равнополочный – еще и из холоднокатаного. Согласно этим стандартам, оба вида гнутых швеллеров по точности профилирования (раскроя заготовки и последующей ее гибки) производят следующих классов: А – соответствует высокой точности; Б – соответствует повышенной; В – обычной. Помимо этого, согласно стандартам 8278 и 8281, гнутая швеллерная продукция подразделяется еще и по виду применяемой для их изготовления стали. Это следующие 2 типа швеллеров:

производимые из углеродистой кипящей, а также полуспокойной стали;
производимые из углеродистой спокойной либо низколегированной.

Неравнополочный швеллерный

Для каждого из данных 2 видов швеллеров в стандартах 8278 и 8281 приводится отдельный сортамент типоразмеров. А продукция первого и второго типа, имеющая одинаковые размеры по толщине, высоте и ширине полок профиля, отличается радиусом закругления изгиба. То есть на участке сечения, где полки переходят в основную стенку швеллера. Например, у равнополочного швеллера 160x80x4 из углеродистой кипящей, а также полуспокойной рулонной стали радиус закругления – 6 мм, а у профиля такого же типоразмера, но из низколегированной либо спокойной углеродистой – 10 мм.

Соответственно, в конце статьи приведены номинальные размеры и вес одного метра гнутых швеллерных изделий всех типоразмеров обоих ГОСТов и типов по применяемым для их производства стальным сплавам:

в Табл.1 – даны сведения для равнополочных швеллеров стандарта 8278, изготовляемых из кипящих и полуспокойных углеродистых сталей;
в Табл. 2 – для равнополочных швеллеров стандарта 8278, изготовляемых из низколегированных и спокойных углеродистых;
в Табл. 3 – для неравнополочных швеллеров стандарта 8281, изготовляемых из кипящих и полуспокойных углеродистых;
в Табл. 4 – для неравнополочных швеллеров стандарта 8281, изготовляемых из низколегированных и спокойных углеродистых.

Указанные в таблицах размеры имеют следующее обозначение. Высота профиля (его стенки) – h. Ширина обоих полок равнополочных изделий – b. В случае неравнополочного швеллера ширина большей полки тоже обозначается b, а меньшей – B₁. Толщина профиля – S. Радиус закругления на изгибе у равнополочных изделий – R. У неравнополочных швеллеров литерой R обозначается радиус между стенкой и большей полкой. А радиус кривизны между стенкой и меньшей полкой обозначается R₁. Но этот размер не указан в ГОСТ 8281 и таблицах, приведенных в конце статьи. Однако этим стандартом регламентируется расчет данной величины: R₁ = R + 2 (мм). Все радиусы закругления указаны для внутренней стороны швеллерной продукции.

Согласно ГОСТу 8281 и 8278, по требованию заказчика допускается производство гнутых швеллерных изделий с меньшими, чем в таблицах, радиусами кривизны. Соответственно и масса их одного метра будет отличаться от табличных значений. Удельный вес в таблицах – теоретический. То есть получен расчетным путем для швеллерной продукции с номинальными размерами, указанными в этих таблицах, и когда при вычислениях плотность стали бралась равной среднему значению в 7850 кг/м3 (в этих стандартах указана эквивалентная плотность 7,85 г/см3).

Как правильно расшифровать условное обозначение швеллера

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Прайс-лист на профильную трубу квадратного сечения оцинкованную и черную по ГОСТ 8639, 30245, сталь 09Г2С и ст. 3.

Швеллер гнутый равнополочный ГОСТ 8278-83

По ширине полок гнутый швеллер подразделяют на равнополочный и неравнополочный. Данный стандарт распространяется на гнутые стальные равнополочные швеллеры, которые изготавливают из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной. Гнутый швеллер производят на профилегибочных станах из рулонов.

По точности профилирования, согласно нормативным документам, изготавливается швеллер разной точности прокатки: высокой точности — А, повышенной — Б, обычной точности — В. Показатели технического уровня по этому ГОСТу предусмотрены для высшей и первой категории качества.

Отличие горячекатаного швеллера от гнутого.

Швеллер гнутый стальной представляет собой П-образное сечение, как и горячекатаный, но имеет более скруглённые внешние углы, более точные размеры. т.к. при производстве устраняются дефекты, имеющиеся у заготовки. При применении гнутого швеллера не требуется дополнительная обработка, в отличие от горячекатаного швеллера, гнутый имеет равномерную толщину изделия. Гнутый швеллер значительно легче горячекатаного проката, соответственно экономически выгоднее для покупателя.

Применение гнутого швеллера. Такой швеллер используется в промышленном и гражданском строительстве при возведении основы зданияна начальном этапе, он позволяет уменьшить нагрузку на фундамент. Гнутый швеллер применяется для каркасов перегородок, для облицовки стен. Его не используют, как горячекатаный, для конструкций, которые будут испытывать большие нагрузки, но применяют как дополнительный усиливающий элемент каркаса. В автомобильной промышленности и вагоностроении изготавливают рамные конструкции, дорожную и строительную технику с использованием гнутого швеллера.

Швеллер гнутый равнополочный характеризуется параметрами: швеллера, R- радиус кривизны, Xo – расстояние от оси y-y до наружной поверхности стенки.

По ГОСТ 8278 швеллер гнутый изготавливают длиной 3 — 11,8м: мерной длины, мерной длины с немерными отрезками, кратной мерной длины, кратной мерной длины с немерными отрезками и немерной длины. По требованию клиента выпускают швеллеры до 12м. Марки стали и технические требования соответствуют ГОСТ 11474.

Швеллер гнутый широко представлен на наших складах Московской области (лобня, Электроугли), в городах Орёл, Белгород, Нижний Новгород, Воронеж, Курск, Саратов,Самара, Казань,Ульяновск, Ростов-на-Дону, Краснодар, Пятигорск, Новочеркасск, Череповец, станции Новотитаровская. В Ростове-на-Дону и г. Курске производится гнутый швеллер по размеру заказчика. Толщина стенки производимого нами гнутого швеллера составляет 2,5 — 6 мм, высота: 40 — 250 мм, ширина полки: 32 -125 мм.

Таблица швеллеров ГОСТ 8278-83. Сортамент швеллеров гнутых, в основном изготавливаемых нами и предлагаемых с наших складов. Масса стального гнутого равнополочного швеллера, вес 1 метра швеллера, количество метров в тонне. a, b – высота и ширина гнутого швеллера, s – толщина стенки

Швеллер гнутый	Вес метра гнутого швеллера	Метров в тонне
a	b	s
32	2,5	2,22	450,45
4	3,39	294,99
32	4	4,02	248,76
40	3	3,49	286,53
60	3	4,43	225,73
4	5,78	173,08
5	7,07	141,54
80	4	7,07	141,54
100	50	3	4,47	223,71
4	5,81	172,12
5	7,14	140,06
120	50	3	4,91	203,67
60	4	7,07	141,54
5	8,71	114,81
6	10,25	97,56
80	4	8,32	120,19
5	10,28	97,28
140	60	4	7	142,86
5	9,49	105,37
160	50	5	9,49	105,37
60	4	8,32	120,19
5	10,28	97,28
6	12,14	82,37
80	4	9,58	104,38
5	11,85	84,39
6	14,02	71,33
180	60	4	10	100
70	6	14,02	71,32
80	5	12,68	78,86
200	60	4	9	111
80	5	13,42	74,52
6	15,91	62,85
100	5	16	62,5
6	17,79	56,21
250	125	6	22,5	44,44

Купить швеллер гнутый

Самые популярные и постоянно заказываемые типы швеллеров

Чаще всего в фундамент высоких построек используют стальные балки для того, чтобы создать несущий каркас. Во избежание дополнительной нагрузки на основание здания стальные детали выполняются из металлопроката со сложным сечением. Это позволяет сохранить количество металла и повышает сопротивление балки на изгибы и растяжения.

Для повышения прочности конструкции преимущество отдают двум видам швеллеров:

П-образный. Швеллеры, имеющие форму «П», считаются основными. Они также могут отличаться способами производства. Различают горячекатаный и холоднокатаный (по-другому его еще называют гнутый). Главной отличительной чертой является то, что гнутый швеллер производится с меньшей массой и размерами, нежели горячекатаный. Гнутый швеллер изготавливается без углов, а вместо них плавно перетекающие изгибы. Горячекатаные детали имеют заостренные углы и различаются по направлению расположения внутренних плоскостей полок. Выделяют 3 разновидности: высокоточные (А), повышенной точности (Б), обычные (В).
Швеллер, имеющий сечение буквой Н. Здесь отличий нет, они изготавливаются лишь горячекатаными. Или же могут собираться путем сваривания 2-х «Т-образных» видов. Многие считают, что относить такой вид швеллеров к двутаврам – это большая ошибка, но по статистике такая классификация используется множеством производителей.
Также имеются различия направления плоскостей полок и наличия острых углов. Материалом для изготовления служит углеродистая сталь, чугун или алюминий. По химическому составу сталь должна соответствовать ГОСТ 380.

Для того чтобы лучше ощутить разницу этих двух видов швеллеров, можно посмотреть следующее фото.

Где и какой вид швеллеров применяется на практике?

Первоначальная и главная задача – это балки для перекрытий, повышение прочности лестниц у подъезда, создание устойчивого каркаса и пояса различных зданий. Необходимость в использовании швеллера в любой из вышеперечисленной ситуации будет зависеть от природы металла, из которого была изготовлена деталь. Например, сплав из черного металла не сможет удержать сильную нагрузку, следовательно, для повышения прочности стен и перекрытий применяются стальные швеллеры. Чаще всего приоритет отдается горячекатаным изделиям, а гнутые швеллеры лучше подойдут для создания легкого каркаса или декоративного элемента.

Теперь можно задуматься о том, почему необходимо соблюдать все утвержденные правила и нормы при изготовлении швеллеров. Так как если пренебречь этим, в конечном итоге можно прийти к провалу.

Обозначение на чертежах

Особого графического значка для обозначения швеллера нет. На чертежах любой прокат обозначается просто линией. Рядом может стоять буквенное обозначение или его часть, которая важна именно для этого участка или узла. В примере ниже стоят буквы ШБ, что обозначает, что металлопрокат требуется класса Б. Конкретные марки материала указываются в спецификации. Там прописывается ГОСТ и размер. Например, ГОСТ 8240-97, швеллер 12П. Это значит, что применяется катаный высотой спинки 120 мм и параллельными полками.

Пример чертежа с использованием швеллера, его обозначение

В других случаях, когда на чертежах подробно отображаются какие-то сложные узлы, швеллер в разрезе обозначают именно так, как он выглядит: буквой «П». Разворачивают его так, как он должен быть уложен.

Обозначение швеллера на чертежах узлов, если он расположен в поперечном сечении

Конкретно размеры прописываются в спецификации. Все указывается понятно. Подобная форма записи обозначает катаный тип. Для гнутого были бы указаны параметры полок. Например, там стояло бы: 80*60*4,0 или какие-то другие цифры из таблиц со стандартными размерами.

Общие понятия и виды

Швеллер – это металлический профиль П-образного типа. Сортаменты полностью унифицированы. Их размеры и механические свойства описаны государственными стандартами ГОСТ 8540-92 и ГОСТ 8278-83. Заготовками служат различные бруски, прутки и листовой металл.

Швеллер обладает достаточно выгодной с точки зрения сопротивления материалом формой сечения. По способности выдерживать изгибающую нагрузку он сравним с цельным бруском, но при этом швеллер обладает значительно меньшей массой. Коэффициент использования материала в этом случае увеличивается в 5-8 раз. Это и является главной причиной такого активного спроса на профиль в строительной промышленности.

Виды швеллеров, по аналогии с сортаментами уголков, подразделяют по следующим принципам:

Способ изготовления: катанный и гнутый.
Тип используемого металла: сталь, алюминиевый и магниевый сплавы.

Остановимся теперь на каждом пункте более подробно.

Гнутые швеллеры

Сортамент типоразмеров гнутого швеллера описывается в государственном стандарте ГОСТ 8278-83. Его технология изготовления заключается в придании заготовке, представляющей собой металлический лист, форму П-образного профиля. Осуществляется это с помощью специальных промышленных прессов и штампов.

Данный процесс отличается своей универсальностью, т.е. возможностью быстрой переналадки оборудования на другой сортамент швеллера. Как правило, это не занимает относительно большого количества времени. При этом само по себе прессовое оборудование не требует наличия больших площадей. Также немаловажный факт – стоимость такого оборудования, которая значительно ниже по сравнению с прокатным.

Особенности:

Полки и стенка по длине примерно соизмеримы между собой. В противном случае велика вероятность образования трещин на сгибе листа при сгибании его прессом.
Отличаются высокой чистотой поверхности. Причина этому кроется в отсутствии нагрева заготовки и то, что гибка осуществляется давлением на две точки листа.
Длина швеллера ограничена размерами формовочной матрицы штампа.
Толщина не превышает 4-5 мм. При больших размерах заготовочного листа нарушается плавность процесса, что служит причиной появления микротрещин на поверхности.

Катаные швеллеры

Главным преимуществом получения профиля методом прокатки является его непрерывность. Это в значительной степени повышает производительность процесса изготовления профиля. Количество метров в минуты готового швеллера увеличивается в 8-10 раз по сравнению с гибкой. Обратная сторона медали данной технологии — затруднительная переналадка на другой вид профиля и более высокая стоимость оборудования.

Технология прокатки позволяет применять более массивные заготовки, что дает возможность получать п-образные изделия с большой толщиной стенки. К тому же предварительный нагрев металлического бруска способствует измельчению зерна, которое благоприятно влияет на механические свойства швеллера. Хотя с другой стороны это служит причиной снижения качества поверхности и ухудшения внешнего вида.

Размеры регулируются ГОСТ 8240-92. Согласно ему они подразделяются на следующие категории:

С наклонными гранями полок. Угол наклона составляет 8-12 градусов. Обозначается в технической литературе буквой «У».
С параллельными гранями полок. Данный сортамент по размерам схож со швеллером с наклонёнными полками, но уступает ему в своих прочностных характеристиках. Происходит это по причине менее гладких переходов между стенкой и полками, что повышает коэффициент концентрации напряжения сечения. Маркируется буквой «П».
Швеллер специального назначения. По-другому его называют усиленный. Он отличается более толстой толщиной стенок и увеличенным размером полок. По этой причине профиль имеет большую прочность и жесткость. Как правило, его используют в узлах, от которых требуется повышенная сопротивляемость циклическим нагрузкам. Условно его обозначают буквой «С».
Швеллер легкой серии. Значительно уступает всем вышеперечисленным типам как по толщине стенки, так и ширине полке. Он обладает более низкой сопротивляемостью воздействию деформации, и по этой причине его применяют в конструкциях, от которых не требуется повышенная жесткость. Обозначается буквой «Л».
Экономичный — по своим размерам и форме занимает промежуточное положение между профилем с наклонными полками и лёгкой серии. Маркируется буквой «Э».

ГОСТ 8240-97

Сортамент

Hot-rolled steel channels. Assortment ГОСТ 8240-97

Дата введения — 2002-01-01 | ВЗАМЕН ГОСТ 8240-89

1 Область применения

Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.

2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У — с уклоном внутренних граней полок;
П — с параллельными гранями полок;
Э — экономичные с параллельными гранями полок;
Л — легкой серии с параллельными гранями полок;
С — специальные.

Условные обозначения величин, характеризующих свойства швеллера:

h — высота (швеллера);
b — ширина полки;
s — толщина стенки;
t — толщина полки;
R — радиус внутреннего закругления;
r — радиус закругления полки;
X0 — расстояние от оси Y-Y до наружной грани стенки;
Δ — перекос полки;
f — прогиб стенки по высоте сечения профиля;
F — площадь поперечного сечения;
I — момент инерции;
W — момент сопротивления;
i — радиус инерции;
Sx — статический момент полусечения.

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л — на рисунке 2.

2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1-5.

2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3. 2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1-5, используют для построения калибров и на профиле не контролируют.

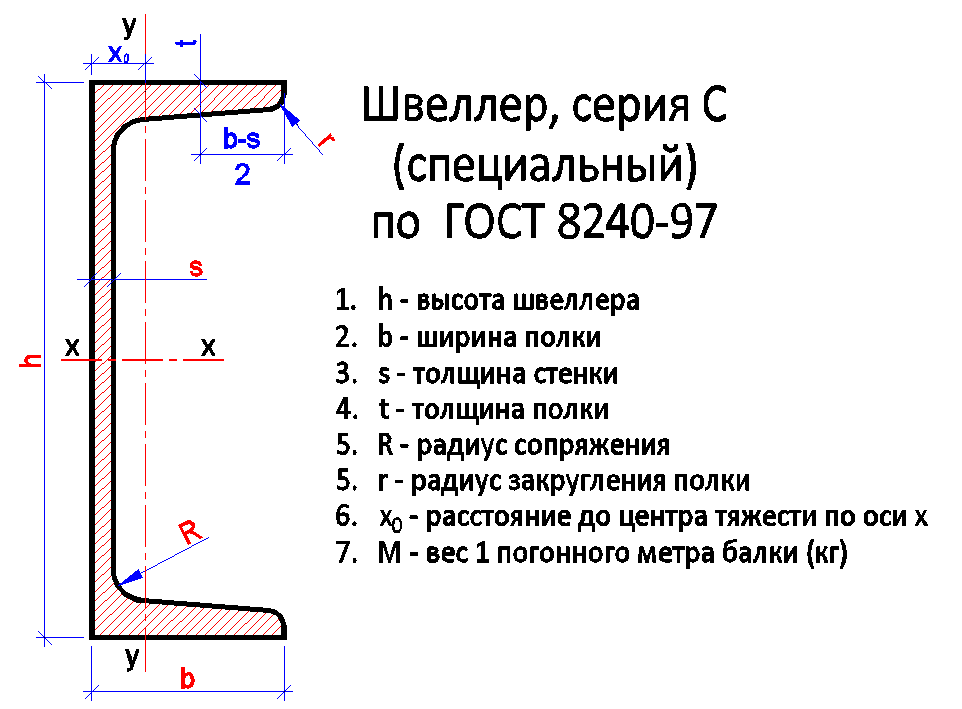

ГОСТ 8240-97 Швеллеры специальные

Рисунок 1

Рисунок 2

ТАБЛИЦА 1
