Основные виды плит

Регламент маркировки плит перекрытия прописан в ГОСТ 23009. Обычно пишется всего 2 группы обозначений, но иногда бывает и 3:

Первая — включает в себя информацию о разновидности плиты.
Вторая — содержит показатели максимальной нагрузки и размеры плиты.
Третья — включает в себя более подробную информацию об используемом бетоне, арматуре и др.

Маркировка плит помогает выяснить ключевые критерии, которые важны при выборе материалов постройки. Горизонтальные несущие конструкции могут быть следующих видов:

Ребристые — плиты повышенной жесткости, которая достигается благодаря рёбрам, проходящим по всей длине изделия.
Полнотелые — как понятно из самого названия, тело плиты монолитное, обычно такие питы применяются в строительстве малоэтажных зданий из-за их большого веса.

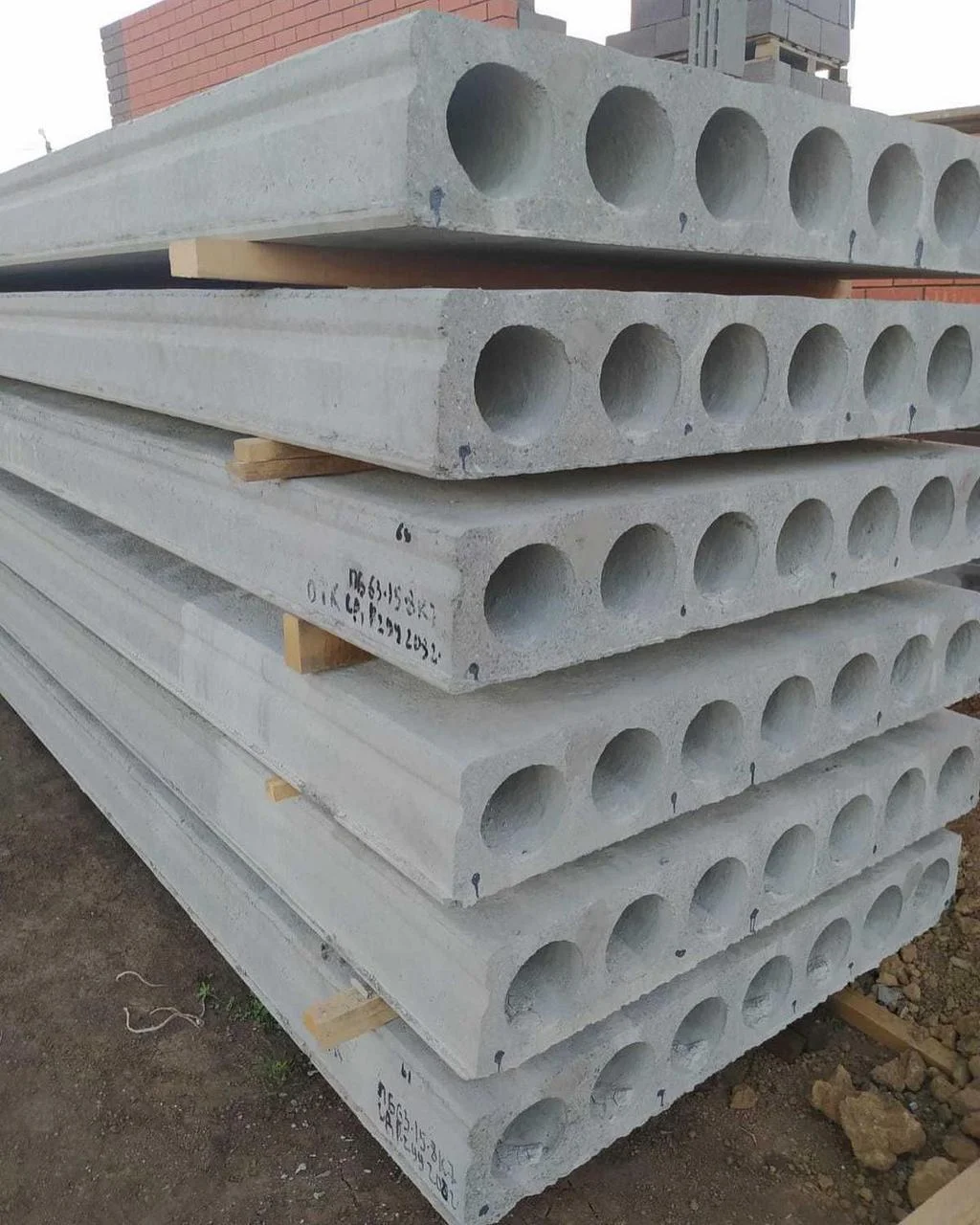

Пустотные — плиты со специальными отверстиями по всей длине, что значительно облегчает конструкцию, не теряя при этом жесткости.

Запомнив все разновидности ЖБИ плит, можно легко сориентироваться в их основных качествах и габаритах. Именно поэтому нужно помнить, что означают условные обозначения популярных типов ЖБИ плит.

Основная работа

Для поднятия столь массивной плиты нужна строительная техника, к примеру автокран. Чтобы регулировать положение плит, нужны сильные рабочие руки.

Соблюдая правила техники безопасности, строитель может нивелировать положение плит находясь непосредственно на них.

Подготовка груза

В его обязанности также входит подать сигнал крановщику, чтобы тот подавал строп. Такелажник сам прикрепляет крюки к монтажным петлям.

Проверка крепежа

Для этого он слегка натягивает стропы и отрывает груз от земли. После того как крепление будет проверено, можно перемещать плиту на законное место.

Нанесение раствора под плиту

Шаблоны помогаю регулировать излишки и равномерно распределять состав.

Уложить плитку с точностью до сантиметра помогает лом.
Он корректирует расположение плиты, после чего уровнем проверяется ее горизонталь.
Стропы снимаются в самый последний момент.
Если пустоты не были закрыты, их заделывают тем же раствором.
Данная работа нужна, чтобы вода не заливалась в пустоты.
Использование утеплителя помогает экономить бетон.
Также заделываются все технологические отверстия и стыки.

Завершающий этап

После завершения строительства происходит оформление акта скрытых работ. Конструкция будет принята не сразу после заделывания всех отверстий, а только после того как все это обретет прочность.

Достоинства и преимущества

Железобетонные пустотные плиты перекрытий пришли на смену конструкциям сплошного типа, которые изготавливались по месту строительных работ и заливались при возведении зданий и сооружений. Наряду с высокой прочностью сплошные плиты имеют ряд недостатков, среди которых большая масса.

Конструкция плит марки ПК предусматривает наличие внутренних пустот, которые облегчают вес изделия, сохраняя высокую прочность и надежность. В зависимости от сечения различают плитные изделия с круглыми, овальными и полукруглыми пустотами.

При этом пустотные панели перекрытий обладают рядом достоинств, благодаря которым они заслужили высокую популярность. Среди них:

сниженная масса конструкции перекрытия, которая позволяет существенно сократить нагрузку на фундамент и его строительство, понизив требования к основанию в области его массивности и несущих способностей;
высокая скорость монтажа зданий и сооружений. Готовые изделия представляют собой блоки, изготовленные в заводских условиях, которые доставляются на стройплощадку для проведения сборочных строительных работ. В отличие от строительства зданий с монолитными перекрытиями, возведение строений с применением пустотных плит перекрытий может осуществляться в любое время года;
повышенный набор эксплуатационных характеристик в области шумоизоляционных свойств пустотелых плит, их низкой теплопроводности;
высокая надежность и прочность конструкции панелей обеспечивается за счет арматурного каркаса, который гарантирует длительную и безаварийную эксплуатацию изделий в течение всего срока службы;
использование пустотелых опалубочных плит перекрытий является экономически выгодным и эффективным приемом, позволяющим снизить сметные затраты на строительство целого ряда объектов, зданий и сооружений без ущерба прочности, надежности и долговечности;
конструкция плит с наличием внутренних пустот позволяет использовать их для утепления и прокладки электропроводки, прочих видов коммуникаций;
высокий ассортимент марок плит позволяет применять их для сооружения унифицированных объектов, а также использовать изделия при строительстве зданий по индивидуальным проектам;
изделия отличаются доступными ценами. Экономичность в ходе изготовления позволяет снизить благодаря наличию пустот объемы используемого бетона, что позитивно отражается на политике ценообразования;
высокая устойчивость железобетона к огню. Пожаробезопасность изделий позволяет успешно строить на основе типовых плит перекрытия объекты социальной, городской и промышленной инфраструктуры, жилого фонда. Изделия не прогорают и препятствуют распространению огня.

Конструкция плит в зависимости от марки предполагает наличие двух, трех или четырех сторон опоры, позволяя использовать их при сооружении зданий и сооружений с различной конфигурацией архитектуры и современного дизайна.

Достоинства перекрытий

Перед выбором той или иной марки, стоит разобрать, в чём заключается преимущество покупки. Для этого предлагаем кратко рассмотреть все достоинства.

Конструкции с маркировкой ПК имеют следующие преимущества:

отлично подходит для быстрого строительства за счёт небольших сроков изготовления — до 14 суток — однако, это повышает цену на продукцию;
изделие может быть использовано в строениях любого типа;
плита имеет внутри напряжённые либо стандартные виды стальных прутьев;
за счёт особенностей изготовления удаётся значительно снижать вибрации и защищать помещение от посторонних звуков, сохранять тёплую атмосферу;
конструкции присвоена третья группа устойчивости к возникновению трещин;
невосприимчива к влаге;
может выдерживать высокие температуры;
конструкция оборудуется специальными проушинами, облегчающими монтажные работы и снижающими вес помещения — это является существенным отличием от плит марки ПБ, которые, в свою очередь, не имеют строповочных элементов.

Так же, как и у вышеописанной конструкции, беспалубная продукция имеет ряд своих достоинств, которые необходимо учитывать при непосредственном выборе.

Внешне качество изделия намного лучше за счёт гладкой поверхности. Это достигается с использованием специальных машин, не прекращающих свою работу, что придаёт конструкции более эстетичный внешний вид.
Плита ПБ имеет чёткие геометрические размеры при изготовлении, что в итоге позволяет достичь идеальной формы. Монтажные работы становятся намного проще.
Производство с использованием инновационных технологий с применением в конструкции тросового армирования, в результате чего полностью исключается поверхностное натяжение, которое провоцирует возникновение трещин на поверхности.
Возможность задавать необходимую форму — 2, 6 метров — в общем, тот размер, который вам необходим. При этом не стоит беспокоиться об ошибках измерения, так как изделие изготавливается с точностью до 0,1 метра.
Возможность выдерживать огромные нагрузки, посредством расширения диапазона, зависящего от размера плиты.
Плита имеет внутри изделие предварительного усиления, независимо от своих размеров.
Допускается возможность формирования торца под необходимым застройщику углом.
Нетрудное формирование отверстий внутри перекрытия.

Чем отличаются плиты ПК от ПБ

ПК (Круглопустотные)	ПБ (Безопалубочные)
По технологии изготовления
В опалубку устанавливается арматура и кессоны (круглые полые емкости). Бетон укладывается в металлическую опалубку фиксированной длины и ширины (например, 6,0 х 1,2 х 0,22)	Натягивается арматура. Формующая машина уплотняет, придает форму и укладывает бетон определенной ширины (например, 1,2м) и большой длины (не менее 10 метров). После твердения нарезается на нужную длину

По толщине
По ГОСТ оба вида должны быть 220 мм
По длине
Длина зависит от длины опалубки	Любой необходимой длины
По ширине
Ширина зависит от ширины опалубки, но т.к. ширина кузова бортового автомобиля 2,4м широкие плиты изготавливают крайне редко	Ширина зависит от ширины формующей оснастки (в основном 1,0 м; 1,2 м; 1,5 м)
Особенности
Плиты ПК нельзя резать, т.к. армирование не одинаково в разных поперечных сечениях	Так как количество арматуры в любом поперечном сечении одинаково – эти плиты можно резать
По форме пустот
После твердения из плиты вынимаются формирующие пустоты кессоны. Они круглые диаметром 140мм или 159мм.	Варианты формующей оснастки, придающей форму пустотам.

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

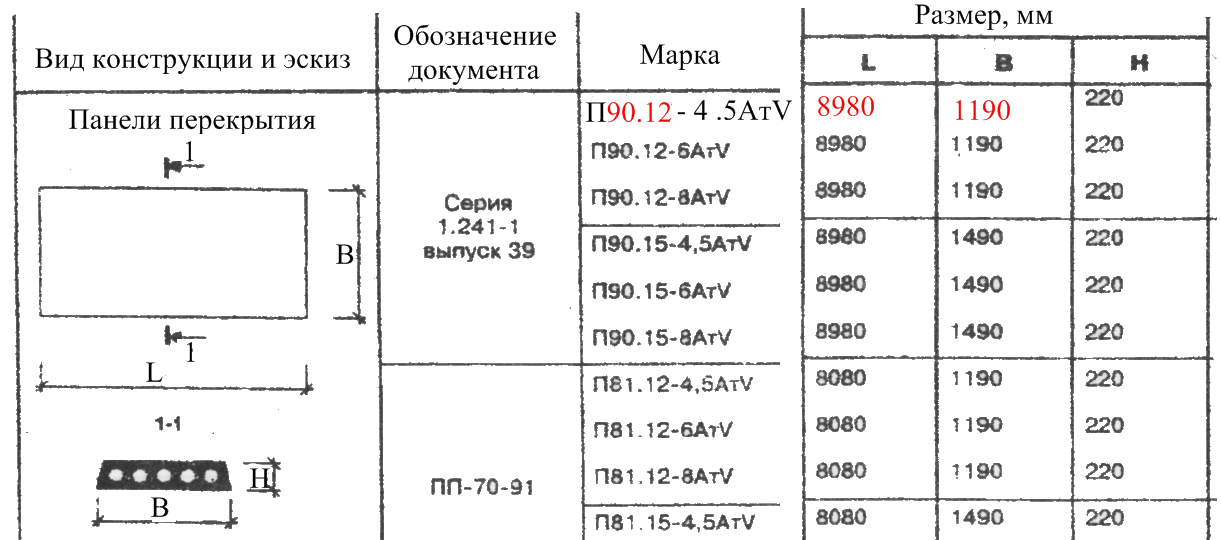

Маркировка многопустотных железобетонных плит перекрытий

Например: ПК63.12-3. АтVта

1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра — несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м2. (3 означает 300 кг/м2).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
т – плита перекрытия изготовлена из тяжелого бетона.
а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

Таблица 1. Стандартные размеры многопустотных плит перекрытий

Тип плиты	Координационные размеры плиты, мм
Длина	Ширина
1ПК 2ПК 3ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 7500	1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК	9000	1000, 1200, 1500
1ПК 2ПК 3ПК	От 3600 до 6600 включ. с интервалом 300, 7200, 7500	От 2400 до 3600 включ. с интервалом 300
1ПК 2ПК 3ПК	От 2400 до 3600 включ. с интервалом 300	От 4800 до 6600 включ. с интервалом 300, 7200
4ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 9000	1000, 1200, 1500
5ПК	6000, 9000, 12000	1000, 1200, 1500
6ПК	12000	1000, 1200, 1500
7ПК	От 3600 до 6300 включ. с интервалом 3000	1000, 1200, 1500, 1800
ПГ	6000, 9000, 12000	1000, 1200, 1500

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.

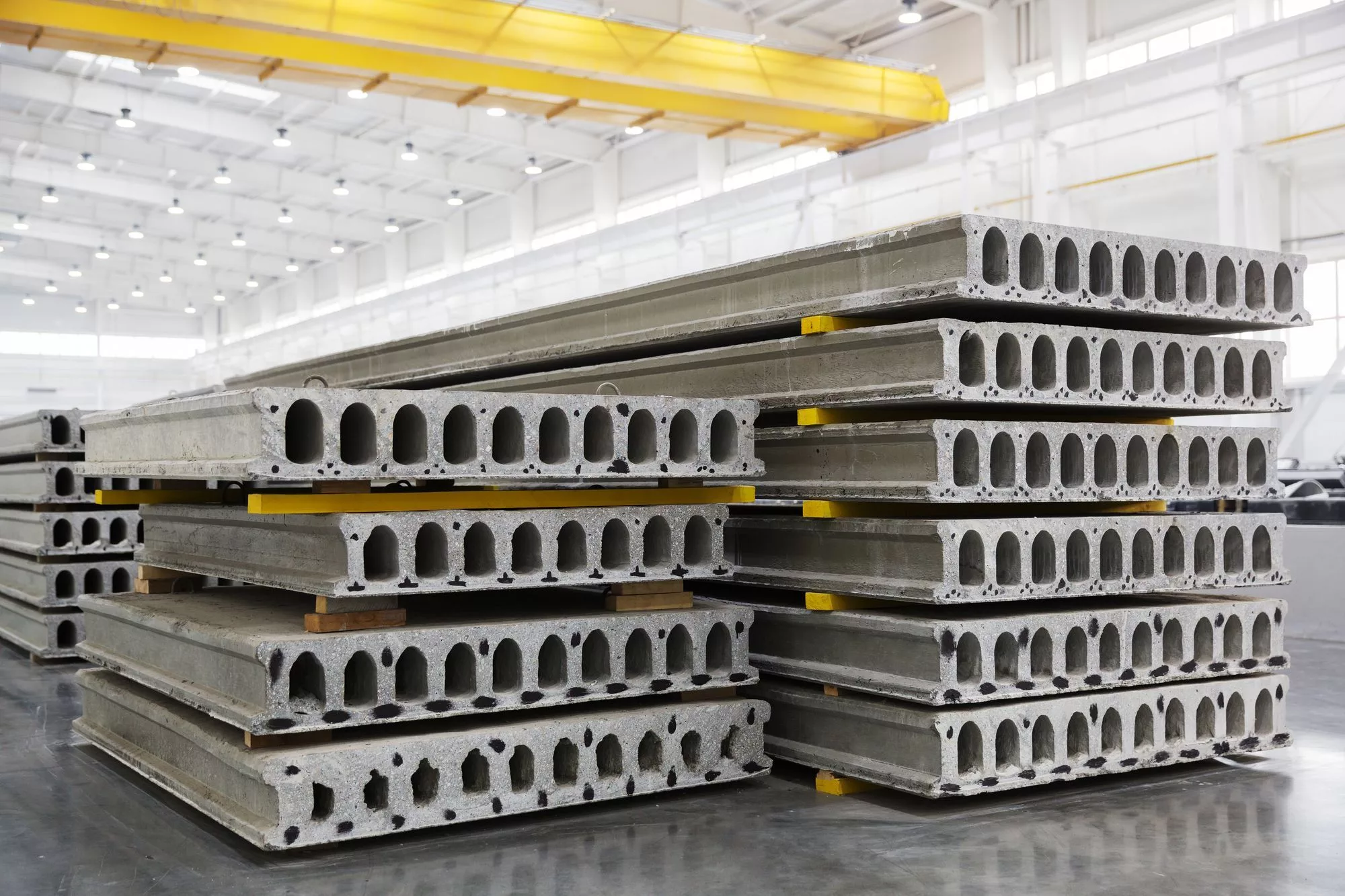

Пустотелые плиты перекрытия – изготовление и конструкция

Панели перекрытия изготавливаются предприятиями по производству железобетона по различной технологии:

безопалубочным путем на специальном оборудовании с применением вибрационной трамбовки. На автоматизированной линии формируются панели пустотные, размеры которых определяются индивидуально путем резки непрерывно перемещающегося бетонного массива. В зависимости от требований клиента определяется длина, на которую разрезается пустотка. Габарит продукции, маркируемой ПБ, не превышает 12 м;
путем заливки бетонной смесью стационарно расположенной металлической опалубки длиной до 9 метров. В форме закреплены предварительно напряженные арматурные прутья и стальная сетка. Залитая бетонным раствором конструкция, находящаяся в каркасе, подвергается виброуплотнению и тепловой обработке в пропарочных камерах. Извлечение плиты и дальнейшее перемещение производится с помощью строповочных проушин. Стройматериал обозначается индексом ПК.

Элементы перекрытия пустотные конструктивно представляют собой железобетонный параллелепипед с полостями круглого сечения, выполненными параллельно продольной оси.

Наличие цилиндрических полостей повышает эксплуатационные характеристики:

положительно влияет на прочностные характеристики;
улучшает теплоизоляционные характеристики;
облегчает процесс прокладки инженерных коммуникаций;
снижает степень воздействия внешних шумов.

Плиты перекрытия пустотные выпускаются в широкой номенклатуре, но их параметры достаточно жестко нормируются стандартами и строительными нормами

Пустотная панель производится из бетонного раствора тяжелых марок (М300–М400), усиливается стальной сеткой и специальной арматурой класса А3-А4, отличающейся повышенной устойчивостью к коррозионным процессам.

Дополнительные сведения

Для изделий, предназначенных для использования в более сложных условиях эксплуатации, существует также особая классификация по типу напрягаемой арматуры, которая применяется в изготовлении конструкции. Также иногда маркируется и бетонный раствор.

Любой дом из блоков имеет стеновые перегородки, узнать о таковых из стеновых блоков можно здесь из статьи.

Основные виды бетона:

Легкий бетон — «Л».
Жаростойкий — «Ж».
Силикатный — «С».
Ячеистый — «Я».
Мелкозернистый — «М».

Также классифицируют бетон по стойкости к воздействию агрессивной среды. Этот показатель обычно используется для обозначения проницаемости готового бетонного слоя. Используется в специальном строительстве, а для возведения индивидуальных домов достаточно применения бетона с нормальной проницаемостью.

Классификация бетонной поверхности:

Бетон нормальной проницаемости — «Н».
Бетон пониженной проницаемости — «П».
Бетон особой проницаемости — «О».

Таким образом, можно получить основную информацию о железобетонных изделиях просто по их маркировке. Использование стандартов при производстве существенно облегчает выбор подходящей конструкции и расчет максимально возможной нагрузки. Преимуществами железобетонных балок перекрытий станут относительно доступная стоимость и простота монтажа. В зависимости от типа зданий выбирают монолитные или пустотелые плиты, каждая их которых имеет свои преимущества и недостатки. Для индивидуального строительства сортимент стандартных плит перекрытия предоставляет широкий выбор по самым разнообразным размерам и показателям.

В статье раскрывается информация про многопустотные плиты перекрытия и область их применения.

5 Технические требования

5.1 Плиты в зависимости от их расположения в перекрытии здания применяют под расчетные равномерно распределенные нагрузки (без учета собственного веса плит), равные 3,0; 4,5; 6,0; 8,0 кПа (соответственно 300, 450, 600, 800 кгс/м).

5.2 На рабочих чертежах плит, применяемых в конкретном здании, указывают расположение закладных деталей, выпусков арматуры, местных вырезов, отверстий и других конструктивных деталей.

5.3 Показатели расхода бетона и стали плиты должны соответствовать указанным на рабочих чертежах с учетом возможных уточнений, вносимых проектной организацией в установленном порядке.

5.4 Плиты должны обеспечивать предел огнестойкости согласно требованиям действующих нормативных документов и технической документации в зависимости от требуемой огнестойкости здания.

__________________

На территории Российской Федерации действует СП 112.13330.2012* «СНиП 21.01-97 Пожарная безопасность зданий и сооружений».

* Вероятно, ошибка оригинала. Следует читать: СП 112.13330.2011. — .

Предел огнестойкости плит указывают на рабочих чертежах.

5.5 Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779 с учетом положений ГОСТ 26433.0.

Требования к качеству бетонных поверхностей и внешнему виду плит устанавливаются по ГОСТ 13015 и должны быть записаны в заказе на изготовление.

Категория нижней потолочной бетонной поверхности плит — А2, A3 по ГОСТ 13015.

5.6 Индексы изоляции воздушного шума плит и приведенный уровень ударного шума под плитой, учитываемые при определении показателей звукоизоляции перекрытия с учетом действующих нормативных документов и технической документации, приведены в таблице 3.

___________________

На территории Российской Федерации действует СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума».

Таблица 3


Тип плиты	Средняя плотность бетона плиты, кг/м	Толщина, мм	Значение индекса, дБ
			изоляции воздушного шума плиты	приведенного уровня ударного шума под плитой
1П	1800-2500	120	46-49	88-84
2П	2200-2500	160	51-52	83-81
1ПК	2200-2500	220	51-52	85-84
	1600-2000	220	48-50	87-86
2ПК	2200-2500	220	52-53	82-81
Примечания 1 Для плит типа ПБ параметры изоляции воздушного шума устанавливают в зависимости от формы и размеров пустот. 2 Приведенный уровень ударного шума под плитой принят по результатам экспериментальных исследований.

5.7 Конструкции пола, применяемые в перекрытиях в зависимости от типа плиты перекрытия, приведены в таблице А.1 приложения А.

5.8 Плиты следует обозначать марками в соответствии с ГОСТ 23009. При установлении обозначений необходимо учитывать следующие положения.

Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа плиты и габаритных размеров — конструктивные длину и ширину.

Конструктивные длину и ширину плиты указывают в дециметрах (округляя до целого числа), а толщину — в сантиметрах.

Во второй группе указывают:

— значение расчетной нагрузки в килопаскалях,

— класс напрягаемой арматуры — для предварительно напряженных плит.

Для плит, изготовляемых из легкого бетона, дополнительно указывают вид бетона, обозначаемый прописной буквой «Л».

В третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения плит, их стойкость к сейсмическим и другим воздействиям, обозначения конструктивных особенностей плит, таких как вид и расположение арматурных выпусков, закладных изделий и др. Особые условия применения плит обозначают прописными буквами, конструктивные особенности плит — строчными буквами или арабскими цифрами.

Пример условного обозначения (марки) плиты типа 1ПК длиной 5980 мм, шириной 1490 мм, под расчетную нагрузку 4,5 кПа (450 кгс/м), изготовляемой из тяжелого бетона с напрягаемой арматурой класса А800 (Aт-V):

1ПК 60.15-4,5А800

То же для плиты, изготовляемой из легкого бетона:

1ПК 60.15-4,5А800Л

То же для плиты, опираемой по трем сторонам:

1ПК 60.15-4,5А8003

То же для плиты, опираемой по четырем сторонам:

1ПК 60.15-4,5А8004

Примечание — Допускается изготовлять плиты других размеров и обозначать их марками в соответствии с рабочими чертежами типовых конструкций до их пересмотра.

Сборные плиты перекрытия – плюсы и минусы

Они привлекают застройщиков множеством достоинств:

приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.

Имеются также и слабые стороны:

необходимость использования грузоподъемного оборудования;
наличие пространства между панелями, которое необходимо герметизировать;
недостаточная жесткость по сравнению с монолитной конструкцией.

Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.

Железобетонным изделиям отводится особое место в строительном мире

Прогибы плит перекрытий

Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.

Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия ПБ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.

Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.

Ответ на вопрос о допустимом опирании панелей на стены Вы найдете в нашей статье

Пустотные плиты перектырия – один из самых востребованных видов ЖБИ. Однако, когда дело доходит до выбора какие плиты купить, многие строители теряются. Действительно, как же разбраться в том, какую плиту перекрытия выбрать, как разобраться во всех этих различных цифрах и буквах и научиться правильно их читать?

Плита перекрытия многопустотная ПК

ПК – плита перекрытий с продольными пустотами круглого сечения и высотой поперечного сечения 220 мм. Изготавливаются методом пропаривания в металлических формах и, как правило, армируются предварительно напряженной арматурой.

Размеры и нагрузка плиты зашифрованы в маркировке плиты, к примеру ПК 58-10-8 :

58 – это длинна в дециметрах, 5 метров и 80 сантиметров.
10 – ширина в дециметрах, 1 метр.
8 – это нагрузка, которую нужно умножить на 100; таким образом, это плита 5 метров 80 сантиметров длинной, 1 метр шириной и нагрузка, которую способна выдержать плита, равна 800 кг на метр квадратный.

Высота у плит одинаковая – 22 сантиметра. Пустоты имеют круглую форму, диаметром 159 мм. Допускаются небольшие отклонения в размерах до 2 см., согласно ГОСТ 9561-91, пункту 1.3.10.

Плиты ПК необходимо выбирать согласно проекту вашего дома, или доверить выбор плиты профессионалам. Если же все таки решили сделать выбор сами, то необходимо точно просчитать площадь, которую необходимо перекрыть. Нагрузка 800 кг на м2 подходит для обычных малоэтажных жилых домов, если на плите будут находиться тяжелые предметы (камины, джакузи итд), то следует выбрать плиты более высокой нагрузки – 10, 16 (1000 и 1600 кг/м2).

Плита перекрытия многопустотная ПБ

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений. Из-за особенностей своей конструкции, плита ПБ может держать очень большой вес.

В чем же разница?

Плиты ПК изготавливаются более традиционным способом: в опалубке с шагом, кратным 300 мм. Плиты ПБ — продукт современных строительных технологий. Они изготавливаются непрерывным способом, поэтому длина конструкции может быть заданной: от 1,8 м до 9 м. Шаг ПБ — кратный 10см. Поскольку ПБ завершаются специальной разглаживающей машиной, их вид — более эстетичный, ровный. На них отсутствуют трещины от напряжения бетона. Кроме того, безопалубный метод производства помогает снизить вес конструкции на 5%. Плиты ПБ можно распилить, при необходимости, под углом 45 градусов, когда нужно перекрыть эркеры. Все это делает плиты ПБ более удобными для строительства. Кроме того, плиты ПБ, длина которых — до 9 метров, оснащены, как и плиты ПК, специальными петлями для удобного перемещения и монтажа.

Преимущество плит ПК отмечается тогда, когда необходимо проделать отверстия для внутридомовых коммуникаций. Диаметр пустот в плитах, а также их круглая форма позволяют беспрепятственно проводить монтаж труб. Пустоты плит ПБ не приспособлены к установке коммуникаций — для того, чтобы провести трубы приходится ломать ребра между несколько вытянутыми по форме пустотами. Различия между плитами ПК и ПБ практически незаметны, если речь идет о малоэтажном строительстве, например, строительстве загородного дома. Поэтому в частном строительстве активно используется и один, и другой вид плит.
