Буржуйка из газового баллона: вертикальная, горизонтальная, чертежи, усовершенствования, фото, видео

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
На боковой поверхности делают проем для топки.
Из вырезанного куска делают дверку.
Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
На верхнем диске сзади делают отверстие для дымоотводной трубы.
Для устройства зольника к дну приваривают металлический круг.
Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Выбираем гаражную печь

Итак, дровяные печи не подходят. Сегодня производители предлагают жидкотопливные агрегаты, работающие на солярке и различных маслах (их отходах). Необходимо отметить, что это один из оптимальных видов решений, как обогреть зимой гараж. Что предлагают производители.

Печи длительного горения. Суть устройства и принцип работы прибора заключается в том, что сжигаемое топливо не только сгорает на все сто процентов, но и горят пиролизные газы, образующиеся за счет сгорания самого топлива. При этом горение нагревает солярку или техническое масло, что снижает потери энергии на доведение их до требуемого состояния. То есть получается так, что печь длительного горения разделена на две части: в одной сгорает топливо, во второй (верхней) пиролизные газы. Отсюда и двойная мощность. Но такие печки очень экономичны: 1,5-2,0 литра отработки на выработку 8-10 кВт тепловой энергии.

Печь длительного горения модели «Золушка»Источник housechief.ru

Тепловая пушка, работающая на солярке. Такие нагревательные приборы сегодня в широком ассортименте. Но у этого агрегата, даже самого маломощного, слишком большой расход топлива. Все дело в конструкции сопла, через которое подается солярка. Невозможно сделать сильное ограничение этого элемента. Потому что маленькое отверстие в форсунке не даст стабильного поступления топлива, за счет чего сам агрегат не будет работать эффективно. Тепловыми пушками лучше отапливать большие гаража или склады.

Тепловая пушка на соляркеИсточник sydvesta.dk

Инфракрасные печи на дизельном топливе. Специалисты считают, что это наилучший вариант для отопления гаражей небольших размеров. В конструкции печки лежит так называемая капельно-испарительная горелка, работающая на любом жидком топливе и маслах. Плюс в конструкцию добавлен вентилятор, который пополняет отработанные газы, исходящие из зоны горения топлива, кислородом. Получается горючая смесь, которая также сгорает, выделяя большое количество тепла. Эта модель чем-то напоминает первую (печь длительного горения), но у нее коэффициент полезного действия равен 100%.

Инфракрасные печи на дизельном топливеИсточник drive2.ru

Сразу надо оговориться, что все вышеописанные конструкции при работе выделяют угарный газ. Первая и последняя меньше второй, но выделения, даже мизерные, присутствуют. Поэтому, устанавливая печку из этого списка в своем собственном гараже, необходимо продумать систему вентиляции. Как показывает практика, одной выхлопной трубы в крыше гаража диаметром 100 мм будет достаточно.

Есть еще один вариант, для которого и вентиляция не нужна. Это так называемая газовая каталитическая инфракрасная печь, которая полностью сжигает топливо без выброса угарных газов. Правда, необходимо отметить, что у этого агрегата нагрев излучающей поверхности очень большой. Температура превышает температуру воспламенения горючего, используемого в автомобилях. Для дизельных машин это не так страшно, потому что для воспламенения солярки требуется довести ее до высокого давления. Бензин же воспламеняется и при атмосферном давлении. А значит, если гараж предназначен для авто с бензиновым двигателем, то обогревать его такими печками не стоит.

Газовая каталитическая инфракрасная печьИсточник satu.kz

Следующий вариант гаражной печи – калориферные конструкции. Яркий представитель этого типа агрегатов – булерьян. Это уникальная конструкция выбрасывает в пространство гаражного помещения теплый воздух, плюс тепловую энергию, которую излучает сам прибор. КПД у булерьяна не самая высокая – 75%, но производители предлагают достаточно широкую модельную линейку в плане его мощности: от 2 до 200 кВт. Для гаража подойдет самая маленькая.

Дровяная печь марки «Булерьян»Источник kamin-ignis.com.ua

Вот достоинства печи Булерьян:

Нагревать помещение начинает сразу, нормальная температура внутри гаража становится уже через 5 минут.
Одной загрузки топлива хватает на 6-8 часов.
Этот отопительный агрегат «пожирает» даже сырые дрова.

Единственный недостаток: булерьян – печь дровяная со всеми вытекающими отсюда последствиями. Но представители пожарного надзора относятся к ней с уважением.

По какому принципу остывает гараж

Что собой представляет соотношение: квадрат-куб. Об этом параметре теплотехники знают не понаслышке. Все дело в том, что чем меньше строение, тем соотношение площади его ограничивающих конструкций к внутреннему объему помещения больше. А значит, для его обогрева потребуется больше тепловой энергии.

Чтобы вы поняли, о чем идет речь, сравним два объекта: дом 10х12 м высотою 5 м, гараж 7х4 м высотою 2,25 м. Объем дома составляет 10х12х5=600 м³. Площадь конструктивных элементов, а это четыре стены, пол и потолок, через которые и происходят теплопотери¸ составляет 460 м² (подсчитать это несложно, все на уровне школьной программы). Теперь объем гаража, который равен 63 м³ и площадь его ограничительных конструкций – 105,5 м².

Оптимальная температура в гараже – не более +16СИсточник ko.decorexpro.com

Теперь необходимо сравнить соотношения общей площади к объему каждого объекта. Получается у дома: 460/600=0,77, у гаража: 105,5/63=1,67. То есть сравнение показывает, что у гаража площадь теплопотерь больше, чем у дома почти в два раза. Вот и получается, что печь, которую придется использовать в гараже, должна быть мощнее.

Конечно, можно учитывать, что гаражная температура может быть меньше, чем в доме. К примеру, оптимально это будет не больше +16С. Но даже в этом случае нагревательный элемент все равно будет более мощным, чем используемый в доме.

Что следует учесть при установке буржуйки

При установке буржуйки следует учесть следующие особенности:

Если обложить печь кирпичом, то тепло в помещении сохранится дольше. Это возможно благодаря теплоотдаче кирпича. Также стоит просверлить дыры в кирпичах.
Есть возможность обогреть с помощью буржуйки и соседнее помещение. Для этого нужно сделать еще одну емкость с водой. Из нее нужно вывести трубы для подключения радиаторов в соседних помещениях. Для более быстрого прогрева на трубу можно поставить циркуляционный насос.
Печь должна быть установлена на негорючую поверхность. Также рядом с ней не должно быть легковоспламеняющихся вещей.
Дымоходная труба должна быть хорошо изолирована при проходе рядом с деревянными поверхностями, потолком и крышей.
Перед установкой внутри помещения, буржуйку нужно обязательно испытать на улице. Проверяется все швы, трещины. Не должно быть даже намека на выход из печи пламени или искр.
В помещении, где будет установлена буржуйка, нужно обязательно организовать хорошую вентиляцию. Это убережет от скопления угарного газа.
Буржуйку нужно окружить негорючим материалом. Это могут быть специальные листы гипсокартона.
Чем больше масса полученной печи, тем крепче должно быть сделано основание. Так самые тяжелые кирпичные буржуйки ставятся на фундаменты.
Чем больше изгибов дымохода, тем больше тепла удастся сохранить.

Как видно изготовление буржуйки своими руками не очень сложное занятие. А для изготовления может пригодиться практически любая металлическая вещь.

Таким образом можно не только прилично сэкономить, но и морально удовлетвориться самостоятельной работой.

Бензиновая печь из бочки или трубы

Рассматривая самые популярные отопители для гаража, нельзя пройти мимо одной простой, но весьма эффективной печки. Она не газовая и не дровяная – она на бензине. Размеры ее варьируются в зависимости от размеров заготовки под корпус. Поставить ее можно в любой точке гаражного помещения, например, у боковой стенки или в углу. Для этого нам понадобятся:

В конструкции бензиновой печи нет ни чего сложного.

Металлическая бочка или отрезок трубы диаметром 300-400 мм;
Толстая металлическая проволока;
Паяльная лампа;
Крупные речные камни;
Изогнутая труба для дымохода диаметром 100 мм.

Наша задача – подготовить камеру сгорания. Для этого проделываем в нижней части бочки (в боковой стенке, у самого дна) небольшое отверстие, в которое у нас будет вставляться горелка паяльной лампы. Если вы используете не бочку, а трубу, приварите к ней дно, после чего проделайте отверстие для лампы – было бы неплохо, если это отверстие могло чем-нибудь закрываться.

На следующем этапе берем мощную металлическую проволоку, сгибаем ее так, чтобы она образовала упругую подставку под камни – проволока отправляется на дно нашей печки для гаража. На нее укладываем округлые камни (их полно в горных реках), до самого верха (проволока должна выдержать их вес). Далее приделываем к нашей печке дымоход.

Прежде чем приступать к набивке печки для гаража дровами, позаботьтесь о том, чтобы поставить ее на кирпичи или любое другое негорючее основание.

Теперь можно приступать к тестовому запуску нашей печки для гаража. Заливаем в паяльную лампу бензин, дожидаемся ее выхода на рабочий режим, аккуратно вставляем лампу в заранее подготовленное для нее отверстие, ждем пока прогреются камни. Прогорев всего 1 час, печка будет отдавать тепло еще 3-4 часа. Если вы сумеете сделать дымоход с задвижкой, тепло будет сохраняться еще дольше.

На этапе горения паяльной лампы необходимо обеспечить проветривание гаража, так как печка забирает воздух прямо из помещения (как и любая другая печь из нашего обзора).

Инструкция по возведению

Кирпичная печь в гараж своими руками возводиться довольно быстро, если подойти к работе ответственно.

Начинают работы с решения важных моментов:

подбора оптимальных размеров будущей конструкции. Чтобы отопить гараж на одну машину, подойдет печка размером 60х60 см. Ее стенки будут состоять из 2-х кирпичей.
выбора места установки. Размещают кирпичную печку у задней стенки помещения, так как именно там она не будет мешать заезду автомобиля;
оценки необходимости организации фундамента. Он потребуется только для печки, вес которой превысит 750 кг. Для менее тяжелых конструкций заливать фундамент не нужно;
выбора оптимальной толщины швов печи.

При использовании обычных кирпичей печная кладка должна иметь швы толщиной 5 мм, при применении шамотных – 3 мм. Будет надежным и долговечным таким образом кирпич сложенный.

Как сложить печь из кирпича без помощи опытного печного мастера? Об этом расскажем далее.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

Преимущества печки из бочки

Занимаясь сборкой самодельных печей, кустарные мастера нередко используют старые газовые баллоны или листовое железо. Достать и то, и другое, да ещё и почти бесплатно, проблематично. В наибольшей степени это относится к листовому железу, которое чаще всего просто покупается. Бочки на 200 литров являются более доступным исходным сырьём для постройки отопительной техники.

200 литров – это вполне приличный объём. В организованную в бочке топку поместится большое количество дров, что необходимо для реализации длительного горения. Также в ней останется место под вместительный зольник. Иными словами, старая металлическая бочка ещё послужит на благо человека, обеспечив его теплом и комфортом.

Печка из бочки – отличное решение для обогрева нежилых помещений любого типа. Она поместится в гараже, даст тепло небольшой мастерской, позволит обогреть подвал

Её сборка не занимает много времени, но нужно уделить внимание выбору исходного материала. Выбранная бочка не должна быть проржавевшей насквозь – чем толще металл, тем дольше прослужит сама печка

Поэтому экономить на материалах сборки не нужно.

Прочие достоинства печки из бочки:

Объёма 200 литров хватит для нормального горения пламени в топке.
Возможность организовать вместительный и удобный для очистки зольник.
Неприхотливость к топливу – печь сможет работать на всём, что горит.
Простота в эксплуатации.

Буржуйка из 200-литровой бочки пользуется определённым спросом среди тех, кому нужно недорогое и простое в самостоятельной сборке отопительное оборудование.

Есть и недостатки:

Высокая температура корпуса.
Низкий КПД – часть тепла просто улетает в дымоходную трубу.
Тонкие стенки – для долговечных печей требуется металл 3-4 мм толщиной.

Не стоит пытаться топить печку из бочки каменным углём – он обладает высокой температурой сгорания и может истончить металл.

Особенности и принцип работы буржуйки

В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.

По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.

Принцип работы буржуйки такой же, как у классической печи:

воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
образующееся тепло нагревает стенки;
продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
скорость сгорания топлива регулируют положением дверки поддувала.

Принцип работы буржуйки

На дровах или отработанном масле

В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.

К достоинствам печки на отработке относятся:

не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
буржуйка на отработке не дымит при любой погоде.

Из недостатков отмечают:

шум;
при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
необходимость частой очистки камеры сгорания и дымоотводной трубы;
трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.

Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:

КПД низкий, так как значительная часть тепла вылетает в трубу;
необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
затраты времени на подготовку топлива;
малый диапазон регулирования процесса горения.

Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.

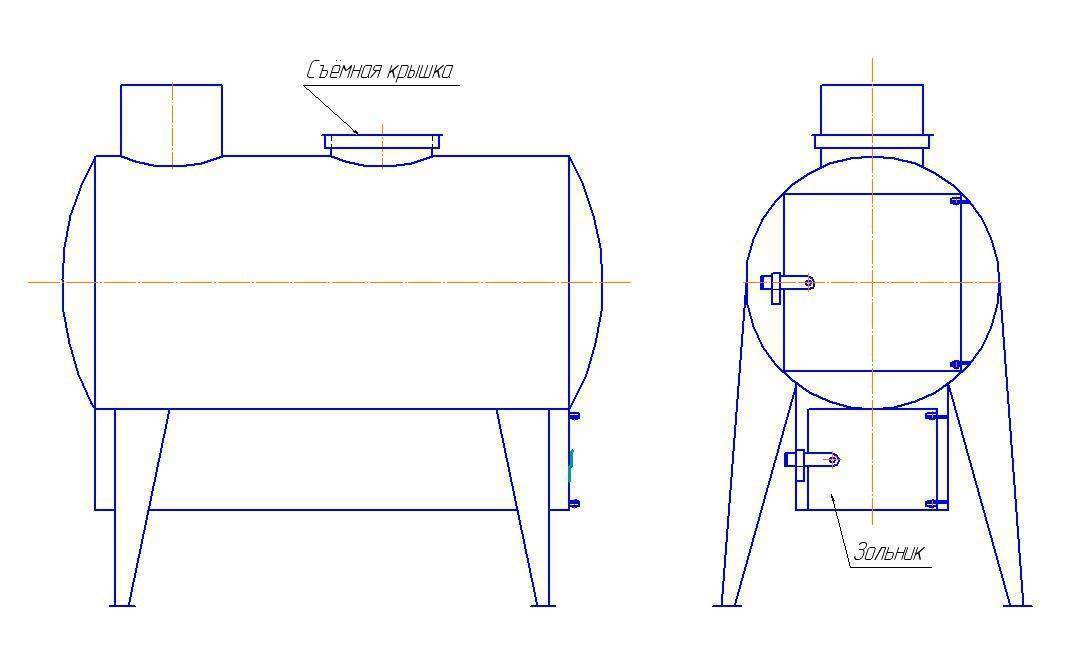

Горизонтально обустроенная печь

Следующий вариант размещения печи – горизонтальный и он также имеет свои плюсы в качестве большой варочной поверхности, где можно приготовить полноценный обед.

Для устойчивости горизонтальной печки после окончания выполнения всех работ по изготовлению печки, ее закрепляют на надежно стоящей подставке, сваренной из уголков, при использовании точечной сварки.

В данном случае все мероприятия начинают с разметки, после производится вырезка квадратного отверстия для дверцы и круглого для дымохода. Вырезка круглого отверстия может оказаться трудоемкой при отсутствии резака, так как болгарка здесь не помощница. Вначале нужно по кругу вырезать отверстия, далее идет в ход зубило и молоток, и в итоге все доводится до нужного результата напильником.

Роль колосника будет играть отверстие, вырезанное в дне печи, а приваренный под ним короб станет емкостью для золы. Этот же короб играет роль поддувала, и потому на него приваривают дверцу с целью регулирования притока и оттока воздуха, чтобы добиться необходимой тяги.

Дверцу можно сделать самостоятельно, используя часть баллона, а можно приобрести уже готовую с рамой и готовой щеколдой и такой вариант, конечно же, намного проще.

После закрепления дверцы на петлях печи, устройство закрепляют на подставке при этом, надежно зафиксировав, а можно приварить к ней ножки нужной длины.

Далее закрепляется патрубок, к которому присоединяется труба для дымоотвода, та в свою очередь выйдет через отверстия в стене или крыше помещения.

Русская печь

Русская печь — устройство

Для очень просторныхгаражей-мастерских с интенсивной эксплуатацией подойдет русская кирпичная печь. Ее КПД составляет 80%, каркас можно дополнить лежанкой и украсить декоративными элементами. Строительство объемное и сложное, поэтому без помощи печника не обойтись. Цельный модуль является аналогом здания, части которого регулируются через углы. Перед выбором нужной конструкции производятся расчеты помещения (выдержать температурные режимы до следующих топок).

Топочный отсек.

В продаже имеется большое количество готовых топок с прозрачным или глухим творилом. Купить проще и надежнее, чем сделать своими руками

На что следует обратить внимание перед приобретением:

размеры крепежей согласуются с размерами кирпича;
для долговременного пользования лучше брать литое чугунное изделие;
также обращайте внимание на глубину сужения отсека сгорания к колоснику, зольному колодцу.

Колосниковая решетка выбирается с учетом типа топлива. Слишком большое расстояние между прутьями, и топливо сгорит быстро, не успев отдать тепло стенкам. Если решетка пропусти мало воздуха, дрова не успеют выгореть и копоть с теплом также вылетит в трубу.

Для высококалорийного крупнокускового и малозольного топлива выбирается более глубокий зольник. Для низкокалорийного топлива в кирпичный агрегат глубина зольника должна быть небольшой относительно высоты отсека сгорания, чтобы приток воздуха не сократился, и топливо догорало до конца.

Печная дымоходная система в гараже-мастерской.

Нужны точные расчеты во избежание «присвиста», когда холодные потоки воздуха стремительно опускаются в слишком широкий дымоходный канал. Если получившийся дымоход дымится изредка его наращивают несколькими рядами кирпича не более, чем на пол метра. Также труба наращивается в том случае, когда поменялась аэродинамика местности (построили многоэтажки, вырос лес).

Печь с большой закладкой топлива

Для эффективности потребуется массивная устойчивая буржуйка с глухой герметичной кассетой, высотой 400 мм, к которой нужно будет приварить фланец. Для удобства установки цилиндра на корпус наваривают ручки.

Принцип работы буржуйки такой:

Нижние дрова загораются от розжига, в то время как верхние дрова сушатся горячим дымом, но не загораются из-за слабого кислорода.
Дрова опускаются постепенно под собственным весом.
Горячий воздух отдает тепло цилиндру, который греет помещение.
Крышка может использоваться как варочная поверхность.

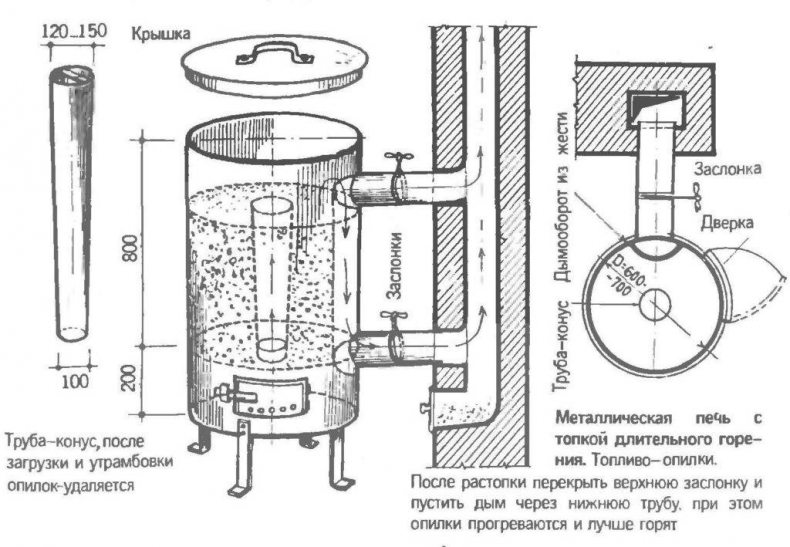

Печь с длительным горением “Бубафоня”

Увеличить КПД обычной буржуйки можно путем увеличения времени горения топлива. Конструкция такой печки, у которой ограничен доступ воздуха, как правило, применяется в нежилых помещениях.

Для буржуйки необходимо взять металлический резервуар, например, старый баллон или бочку, затем:

Изготавливают топочный резервуар, вверху которого делают отверстие под дымоход.
Из металла не меньше 10 мм вырезают немного меньший чем бочка круг, в центре делают отверстие 10-15 см.
Затем на лист наваривают ребра высотой 5 см.
По центру круга наваривают трубу выше резервуара на 10 см в опущенном состоянии.
Затем изготавливают плотную крышку с отверстием под трубу поршня.

Печь с двойным дожигом “Филлипинка”

Для изготовления печи, в которой реализован принцип долгого горения, понадобится пара из газа. Далее следует сделать такие шаги:

Из баллонов выкачивают газ и закачивают воду.
С первого баллона снимают кран, делают отверстие под дымоход и срезают верхнюю часть.
К отверстию под дымоход приваривается труба, меньшая в длину, чем глубина второго баллона.
Для соединения двух баллонов на выходе дымохода приваривается кольцо, на которое опирается второй баллон.
На второй баллон в месте срезанной верхушки также нужно приварить металлическое кольцо.
Перед финальной установкой второго баллона к нему подводят воздухозаборную трубку.
Кольца двух камер соединяют и закрепляют термоустойчивым жгутом и скручивают винтами.
После ко вторичной камере также прикрепляют дымоход.

Далее привариваются устойчивые ножки, навешиваются дверки и регулируется поступление воздуха для настройки максимально экономного режима.

Оптимальная конструкция буржуйки

Вытяжным клапаном с сечением не менее 10 см;
Весом 25-40 кг;
Габаритами в пределах 70х50х35 см (плюс-минус 10 см к каждому значению);
Камерой внутреннего сгорания объемом 10-12 л.

Печи-буржуйки бывают в виде ящика и цилиндра. Последнюю легко перекатывать с места на места, слегка приподняв и проворачивая одну сторону конструкции.

Преимущество прямоугольной буржуйки заключается в удобстве ее фиксирования для подъема-переноски вдвоем.

Посмотрите еще здесь!

Потолок с подсветкой своими руками: 85 фото лучших вариантов! Виды подсветки: споты и особенности их подключения, светодиодная подсветка, диодная подсветка, «звездное небо»
Сборка душевой кабины своими руками: сборка поддона, подготовка и монтаж стенок, монтаж портала. Все этапы сборки с фото
Как сделать вентиляцию своими руками — обеспечиваем свежесть в доме, создаем комфорт самостоятельно (фото + видео)

Печь на отработке

Печь на отработанном масле работает следующим образом: в топливный отсек заливается запас масла, его поджигают, а через воздушную заслонку подают больший или меньший поток воздуха, управляя, таким образом, мощностью печи. Продукты сгорания поднимаются по вертикальной перфорированной трубе и увлекают за собой пары испаряющегося масла.

Эта смесь дожигается по всей длине трубе и попадает в камеру дожига, разделенную на две части. В первой дожигаются масляные пары, во второй при недостатке кислорода азотные соединения расщепляются на кислород и азот. Получающийся кислород способствует дожиганию продуктов сгорания, обеспечивая постоянство температуры и энергетическую эффективность. Пиролизная масляная печь, сделанная из газового баллона, обладает весьма высоким коэффициентом полезного действия — около 80%. Недостаток такого устройства пиролиза — вредные испарения и неприятный запах. Такая печка неприменима в жилых помещениях и в местах содержания животных.

Какие печки можно сделать для гаража

В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.

Одна из печей для гаража

Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона) может гореть до 8 часов. Все это время в гараже тепло.

Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.

Самодельная печка на отработанном масле

Не всегда дрова и уголь доступны для автомобилистов по доступной цене. А вот отработанное масло можно найти в любом гараже. Хорошо если у вас есть знакомые на ближайшем СТО. Тогда проблем с топливом для самодельной печки на отработке не будет и вовсе. Агрегат такого типа сегодня достаточно популярен, даже несмотря на его несколько замысловатую конструкцию. Впрочем, тот, кто умеет обращаться со сварочным аппаратом и болгаркой, сделает такую печь без особого труда.

Принцип действия такого агрегата основан на том, что газообразные вещества при смешивании с воздухом способны гореть с выделением большого количества тепла. Задача печи – перевести топливо из жидкого состояния в газообразное и воспламенить полученную газовую смесь. Для выполнения такой задачи, печь делают из двух отделов. В нижний заливают отработку, в котором она горит, выделяя еще более горючие газы. Они поднимаются во второй отдел, имеющий вид трубы с отверстиями для поступления воздуха. При контакте с кислородом происходит их воспламенение и сгорание с выделением колоссального количества тепла, несравнимого ни с каким другим видом печей.

Самодельная печь для гаража на отработке.

Изготавливают такую жидкотопливную печь следующим образом. Берут листовое железо и варят из него нижнюю часть, которая является топливным баком. Его соединяют трубой, имеющей множество дыр диаметром 10 мм, с верхней камерой, где происходит догорание отработанных газов. Она в свою очередь соединяется с дымоходом, который должен быть строго вертикальным. В топливном баке имеется отверстие, в которое заливают отработку и поджигают ее. Это отверстие закрывают регулируемой заслонкой. С помощью нее контролируют количество поступающего воздуха, а, следовательно, и интенсивность горения. Если есть возможность изготовить такую печь из бочки или газового баллона, то это еще удобней.

Такая печь способна работать на любом жидком топливе, исключая легкие воспламеняющиеся вещества, такие, как бензин, ацетон или эфир. Лучше всего в качестве топлива подходят: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут

Из-за высокой температуры сгорания газа и присутствия открытого огня обращаться с такой печью нужно осторожно. Установлена она должна быть жестко, чтобы исключить ее случайное опрокидывание, так как горящее жидкое топливо, разлившееся по полу, вряд ли удастся быстро потушить

Ни в коем случае нельзя оставлять такую печь без присмотра. Агрегат можно усовершенствовать, соорудив устройство для капельной подачи отработки в бак.

Кирпичная печь для гаража

Использование огнеупорного кирпича для сооружения печки в гараже не очень сильно распространено, поскольку этот вариант является достаточно трудоемким. Вместе с тем, кирпичная печь обладает рядом достоинств и полностью соответствует предъявляемым требованиям. Размеры такой печки небольшие: достаточно сложить ее на площади 2Х2,5 кирпича. Работает она на обычных дровах, а температуру поддерживает долго, так как кирпич обладает прекрасной теплоемкостью. Стоимость материалов невысока, а риск воспламенения чего-либо от такой печи минимален, так как кирпич не способен нагреться до очень высокой температуры.

Вместе с тем, имеются у этого варианта и недостатки. В первую очередь это сложность сооружения. Не каждый умеет обращаться с кирпичом и делать правильно кладку, не говоря уже о тонкостях печного дела. Поэтому, для кладки кирпичной печки лучше нанять печника, который предусмотрит все нюансы. Еще один недостаток – не слишком быстрый нагрев печи до рабочей температуры по сравнению с другими вариантами.

Если вы все же решили самостоятельно сложить печь в гараже, то для этой цели нужно использовать шамотный кирпич. В раствор тоже рекомендуют добавлять шамотный порошок. Под печь делают фундамент из бетона, на котором производят кладку. Длина печи 2,5 кирпича, а ширина 2 кирпича. Если вы хотите сделать плиту для нагревания емкости с водой, то длину нужно увеличить до 3,5 кирпичей. Высота печи обычно составляет 9 рядов кирпичей, после чего делают дымоход. Он может быть выполнен полностью из кирпича по типу шахты, проходящей через перекрытие. Другой вариант – металлическая труба диаметром 120 – 150- мм. В этом случае нужно позаботиться о грамотной огнезащите перекрытий и кровли.

Варианты кирпичных печей для гаража.

Подготовка к работе

Сразу нужно определиться с размером будущей печи. Как правило, для небольших гаражей на одну машину подойдёт габарит в 60х60 сантиметров. Ширина стенки в таком случае буде в два кирпича. Подбирая место, нужно убедиться в том, что печь не станет мешать заезду и работам с машиной. Чаще всего печь кладут у задней стенки.

Далее нужно подготовить чертёж будущей конструкции, по которому можно провести расчет материала для печи в гараже. Для постройки потребуются следующие инструменты:

Металлическая рулетка.
Строительный уровень.
Мастерок.
Отвес.
Угольник.
Печной молоток.
Емкость для замешивания раствора.

Также понадобятся следующие материалы:

Металлическая проволока.
Щебень.
Глина.
Шамотный кирпич.
Керамический кирпич.
Цемент.
Рубероид.
Песок.

Для постройки нужны ещё такие элементы, как:

Стальные трубы для дымохода.
Задвижки для дымохода.
Дверки для топливника и зольника.

Важно! Для печи не обязательно использовать фундамент. Но при условии, что её вес не превышает 500-600 килограмм

Можно ограничиться только залитой на пол армированной стяжкой. И только при более высокой массе конструкции формируется фундамент, который не должен быть связан с основанием помещения.

Для сбора фундамента выполняются следующие действия:

Выкапывается яма глубиной не более 70 сантиметров.
Засыпается песком, а затем щебёнкой.
Изготавливается раствор из одного ведра цемента и воды, а также трёх вёдер песка. И заливается поверх щебёнки.
Выравнивается, после чего цемент должен застывать не менее суток.
Укладывается 2-3 слоя рубероида.

Подготавливается раствор для кладки печи. Для этого необходимо:

Замочить глину как минимум на трое суток.
Перемешать и очистить от комочков.

Важно! В зависимости от типа глины, может потребоваться добавление речного песка, для того, чтобы устранить излишнюю жирность глины. Правильность консистенции глины проверяется таким образом:

Правильность консистенции глины проверяется таким образом:

Высушивается из глины шар в пять сантиметров.
В том случае, если во время сушки шар не потрескался, его необходимо бросить на бетонный пол с метровой высоты.
Если шар сохранил свою твёрдость, то раствор годится для применения.

Печь-буржуйка из газового баллона своими руками
